电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。
通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。
本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。
二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。
2. 查阅相关资料，了解试验的要求、标准和方法。
3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。
三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。
(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。
(3) 检查试验环境是否满足试验要求，如温度、湿度等。
2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。
(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。
(2) 启动直流电阻测试仪，进行直流电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。
(2) 启动交流耐压测试仪，进行交流耐压试验。
(3) 记录测试结果，并核对是否符合试验要求。
5. 过热试验(1) 将电缆导线连接到过热试验设备。
(2) 设定过热试验设备的温度和时间参数。
(3) 启动过热试验设备，进行过热试验。
(4) 记录测试结果，并核对是否符合试验要求。
6. 试验结束(1) 断开电缆与试验设备的连接。
(2) 数据整理和报告编写。
四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。
2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。
3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。

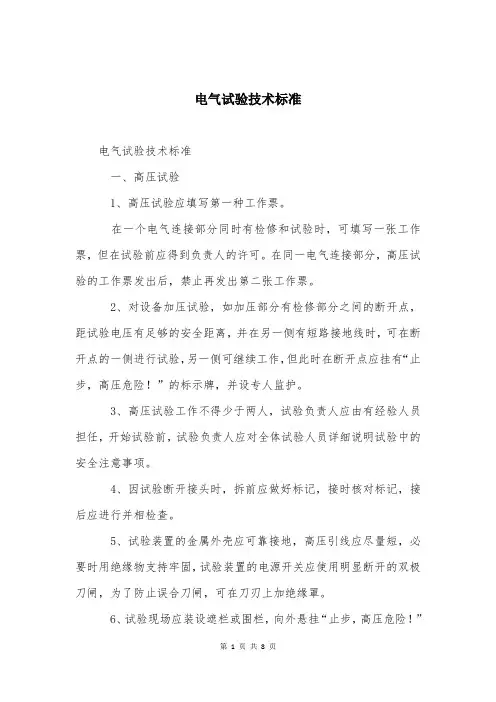

电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。
为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。
本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。
二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。
三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。
具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。
2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。
3.检查设备的接线端子是否牢固，无松动现象。
4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。
3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。
以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。
2.要求试验场所干燥，避免有水或潮湿环境。
3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。
四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。
以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。
2.对试验装置的参数进行合理的调整，如电流、电压等。
3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。
4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。
以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。
2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。
3.对待试验设备进行逐项操作，记录数据和观察试验现象。
4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。
5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。
电力电缆绝缘测试标准电力电缆绝缘测试是电力行业中非常重要的一项测试，其结果直接关系到电缆的安全可靠运行。
在进行电力电缆绝缘测试时，需要严格按照相关标准进行操作，以确保测试结果的准确性和可靠性。
本文将介绍电力电缆绝缘测试的相关标准及注意事项。
首先，电力电缆绝缘测试应该遵循国家标准《电力电缆绝缘测试方法》GB/T 1408.1-2017的要求。
该标准规定了电力电缆绝缘测试的方法和步骤，包括测试前的准备工作、测试仪器的选择和校验、测试环境的要求等内容。
在进行电力电缆绝缘测试时，必须严格按照该标准的要求进行操作，以确保测试结果的准确性和可靠性。
其次，电力电缆绝缘测试中需要注意测试仪器的选择和校验。
根据《电力电缆绝缘测试方法》的要求，测试仪器必须符合国家标准，并且需要定期进行校验和检定。
在进行电力电缆绝缘测试之前，必须对测试仪器进行全面的检查和校验，确保测试仪器的正常工作和准确度。
此外，电力电缆绝缘测试中还需要注意测试环境的要求。
在进行电力电缆绝缘测试时，必须选择干燥、通风的环境进行测试，避免潮湿和灰尘对测试结果的影响。
同时，测试环境中不应该存在其他电磁干扰和噪音，以确保测试结果的准确性。
在进行电力电缆绝缘测试时，还需要注意测试操作的规范性和准确性。
测试人员必须经过专业培训，熟悉测试操作流程，并严格按照标准要求进行操作。
同时，测试人员需要保持专注和耐心，确保测试过程中的每一个步骤都能够准确无误地完成。
总之，电力电缆绝缘测试是电力行业中非常重要的一项测试，其结果直接关系到电缆的安全可靠运行。
在进行电力电缆绝缘测试时，必须严格按照相关标准进行操作，选择合适的测试仪器，注意测试环境的要求，确保测试操作的规范性和准确性，以获得准确可靠的测试结果。

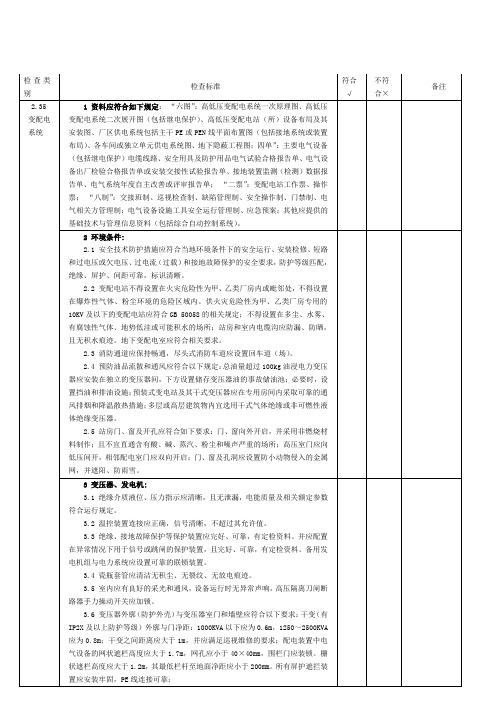

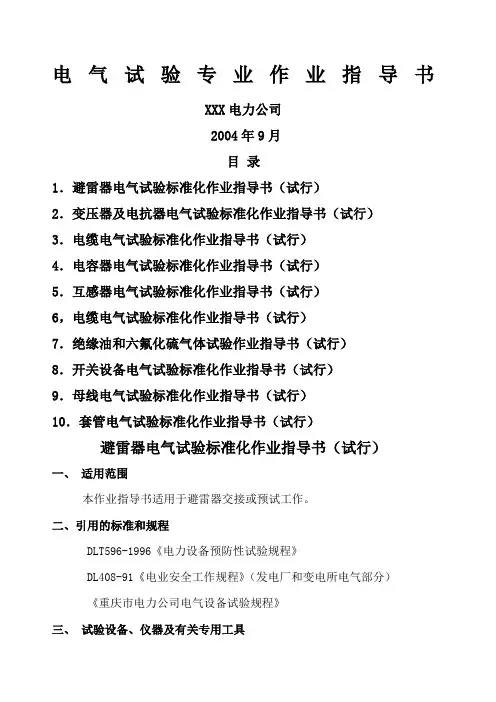

电气试验专业作业指导书XXX电力公司2004年9月目录1．避雷器电气试验标准化作业指导书（试行）2．变压器及电抗器电气试验标准化作业指导书（试行）3．电缆电气试验标准化作业指导书（试行）4．电容器电气试验标准化作业指导书（试行）5．互感器电气试验标准化作业指导书（试行）6，电缆电气试验标准化作业指导书（试行）7．绝缘油和六氟化硫气体试验作业指导书（试行）8．开关设备电气试验标准化作业指导书（试行）9．母线电气试验标准化作业指导书（试行）10．套管电气试验标准化作业指导书（试行）避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DLT596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：2.预防性试验所需仪器及设备材料：四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
电缆电气试验标准化作业指导书（试行）一适用范围1、本指导书适用于1kV及以上电缆（包括橡塑绝缘电缆和油纸绝缘电缆）的交接、预防性试验。
二引用的标准和规程GB 50150-91 电气设备交接试验标准DL/T596-96 《电力设备预防性试验规程》三试验仪器、仪表及材料1. 交接及大修后（新作终端或接头后）试验所需仪器及设备材料：2. 预防性试验所需仪器及设备材料：注：如果使用直流高压发生器一套时，也可不需2～7所列设备四安全工作的一般要求1 基本要求1.1 为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行DL409-1991《电业安全工作规程》。
1.2 加压前必须认真检查试验接线，表计倍率、量程，通知有关人员离开被试设备，加压时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作，且电缆的另一端已派专人看守后，方可进行。
在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。
1.3摇测电缆绝缘电阻时，测量完毕，仍然要摇动摇表，使其保持转速，待引线与被试品分开后，才能停止摇动，以防止由于试品电容积聚的电荷反放电损坏兆欧表。
1.4 变更接线或绝缘电阻试验以及直流耐压结束后应对电缆彻底放电，并将升压设备短路接地。
1.5高压设备带电时的安全距离表1 高压设备带电时的安全距离2 保证安全的组织措施2.1 在电气设备上工作，保证安全的组织措施a. 工作票制度；b. 工作许可制度；c. 工作监护制度；d. 工作间断，转移和终结制度。
注：详见《电业安全工作规程》2.2必须由有经验的运行维护单位的实际操作人员现场进行安全监督。
现场技术负责人负责测试方案的制定及现场工作协调联络和监督。
2.3 电气试验工作应填写第一种工作票，必须严格履行工作许可手续，工作不得少于两人。
五.试验项目及要求1绝缘电阻测量1.1测量目的通过对主绝缘绝缘电阻的测试可初步判断电缆绝缘是否受潮、老化、脏污及局部缺陷，并可检查由耐压试验检出的缺陷的性质。
对橡塑绝缘电力电缆而言，通过电缆外护套和电缆内衬层绝缘电阻的测试，可以判断外护套和内衬层是否进水。
1.2 该项目适用范围交接（针对橡塑绝缘电缆）及预防性试验时，耐压前后进行。
1.3试验时使用的仪器、仪表1.3.1 采用500V兆欧表（测量橡塑电缆的外护套和内衬层绝缘电阻时）1.3.2 采用1000V兆欧表（对0.6/1kV及以下电缆）1.3.3采用2500 V兆欧表（对0.6/1kV以上电缆）1.4试验步骤1.4.1电缆主绝缘绝缘电阻测量1.4.1.1断开被试品的电源，拆除或断开其对外的一切连线，并将其接地充分放电。
1.4.1.2 用干燥清洁柔软的布檫净电缆头，然后将非被试相缆芯与铅皮一同接地，逐相测量。
1.4.1.3 将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
1.4.1.4 接线完成后，先驱动兆欧表至额定转速（120转/分钟），此时，兆欧表指针应指向“∞”，再将火线接至被试品，待指针稳定后，读取绝缘电阻的数值。
1.4.1.5读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转。
1.4.1.6 将被试相电缆充分放电，操作应采用绝缘工具。
1.4.2 橡塑电缆内衬层和外护套绝缘电阻测量解开终端的铠装层和铜屏蔽层的接地线1.4.2.1 同1.4.1中1.4.1.1；1.4.2.2 首先用干燥清洁柔软的布檫净电缆头；注1：测量内衬层绝缘电阻时：将铠装层接地；将铜屏蔽层和三相缆芯一起短路（摇绝缘时接火线）注2：测量外护套绝缘电阻时：将铠装层、铜屏蔽层和三相缆芯一起短路（摇绝缘时接火线）1.4.2.3，1.4.2.4 ，1.4.2.5 ，1.4.2.6分别同1.4.1中1.4.1.3，1.4.1.4，1.4.1.5 ，1.4.1.61.5试验接线图绝缘电阻测试原理接线图（a）不加屏蔽（b）加屏蔽1.6 测量结果分析判断运行中电缆，其绝缘电阻值应从各次试验数据的变化规律及相间的相互比较来综合判断。
1.6.1电力电缆的绝缘电阻值与电缆的长度和测量时的温度有关，所以应进行温度和长度的换算，公式为：Ri20=RitKL式中Ri20表示温度为20℃时的单位绝缘电阻值，（MΩ.km）;Rit表示电缆长度为L,在温度为t℃时的绝缘电阻值，MΩ;L为电缆长度（km）；K为绝缘电阻温度换算系数，见下表电缆绝缘的温度换算系数停止运行时间较长的地下电缆可以以土壤温度为准，运行不久的应测量导体直流电阻后计算缆芯温度，对于新电缆（尚未铺设）可以以周围环境温度为准。
1.6.2绝缘电阻参考值对油纸绝缘电缆对橡塑绝缘电缆：主绝缘电阻值应满足：橡塑绝缘电缆的内衬层和外护套电缆每km不应低于0.5MΩ(使用500V兆欧表)，当绝缘电阻低于0.5 MΩ/km时，应用万用表正、反接线分别测量铠装层对地、屏蔽层对铠装的电阻，当两次测得的阻值相差较大时，表明外护套或内衬层已破损受潮。
1.6.3对纸绝缘电缆而言，如果是三芯电缆，测量绝缘电阻后，还可以用不平衡系数来判断绝缘状况。
不平衡系数等于同一电缆各芯线的绝缘电阻值中最大值与最小值之比，绝缘良好的电缆，其不平衡系数一般不大于2.5。
1.7 注意事项1.7.1兆欧表接线端柱引出线不要靠在一起；1.7.2测量时，兆欧表转速应尽可能保持额定值并维持恒定。
1.7.3被试品温度不低于＋5℃，户外试验应在良好的天气下进行，且空气的相对湿度一般不高于80％。
2 直流耐压和泄漏电流试验由于重庆市电力公司目前已经着手对交联聚乙烯电缆开展交流耐压试验工作，所以这里的直流耐压和泄漏电流主要针对纸绝缘电缆，对于尚未开展交流耐压试验（对交联聚乙烯电缆）的单位，也可参照《重庆市电力公司电力设备试验规程》的有关规定，进行直流耐压和泄漏电流试验。
2.1测量目的通过直流耐压试验可以检查出电缆绝缘中的气泡、机械损伤等局部缺陷，通过直流泄漏电流测量可以反映绝缘老化、受潮等缺陷，从而判断绝缘状况的好坏。
2.2 该项目适用范围交接、预试、新作终端或接头后2.3 试验时使用的仪表（测量仪器）直流高压发生器一套，也可使用下列散件：2.3.1 调压器2.3.2 试验变压器2.3.3 高压硅堆2.3.4 保护电阻2.3.5 直流微安表2.3.6电压表2.4试验步骤2.4.1. 按照试验接线图由一人接线，接线完后由另一人检查，内容包括试验接线有无错误，各仪表量程是否合适，试验仪器现场布局是否合理，试验人员的位置是否正确。
2.4.2 将电缆充分放电，指示仪表调零，调压器置于零位。
2.4.3 测量电源电压值并分清电源的火、地线，电源火、地线应与单相调压器的对应端子相接。
2.4.4 合上电源刀闸，给升压回路加电，然后用单相调压器逐步升压至预先确定的试验电压值：在0.25、0.5、0.75倍试验电压下各停留1分钟，读取泄漏电流值，在1.0倍试验电压下读取1分钟及5分钟泄漏电流值，交接时还应读取10分钟和15分钟泄漏电流值。
2.4.5 试验完毕，应先将升压回路中单相调压器退回零位并切断电源。
2.4.6 每次试验后，必须将电缆先经电阻对地放电，然后对地直接放电。
放电时，应使用绝缘棒，并可根据被试相放电火花的大小，大概了解其绝缘状况。
2.4.7 再次试验前，必须检查接地是否已从被试相上移开。
2.5试验原理接线图直流耐压和泄漏电流试验原理接线图1－微安表屏蔽2－导线屏蔽3－线端屏蔽4－缆芯绝缘的屏蔽环2.6对测量结果的分析判断2.6.1 试验电压标准预试时纸绝缘电缆主绝缘的直流耐压试验值（加压时间5min）交接时粘性油浸纸绝缘电缆主绝缘直流耐压试验电压值不滴流油浸纸绝缘电缆主绝缘直流耐压试验电压值交联聚乙烯电缆主绝缘的直流耐压试验标准（加压5分钟）2.6.2 要求耐压5分钟时的泄漏电流值不得大于耐压1分钟时的泄漏电流值。
对纸绝缘电缆而言，三相间的泄漏电流不平衡系数不应大于2，6/6kV及以下电缆的泄漏电流小于10μA，8.7/10kV电缆的泄漏电流值小于20μA时，对不平衡系数不作规定。
2.6.3 在加压过程中，泄漏电流突然变化，或者随时间的增长而增大，或者随试验电压的上升而不成比例地急剧增大，说明电缆绝缘存在缺陷，应进一步查明原因，必要时可延长耐压时间或提高耐压值来找绝缘缺陷。
2.6.4 相与相间的泄漏电流相差很大，说明电缆某芯线绝缘可能存在局部缺陷。
2.6.5 若试验电压一定，而泄漏电流作周期性摆动，说明电缆存在局部孔隙性缺陷。
当遇到上述现象，应在排除其他因素（如电源电压波动、电缆头瓷套管脏污等）后，再适当提高试验电压或延长持续时间，以进一步确定电缆绝缘的优劣。
2.7注意事项2.7.1 试验时，应每相分别施加电压，其他非被试相应短路接地。
2.7.2 每次改变试验接线时，应保证电缆电荷完全泄放完、电源断开、调压器处于零位，将待被试的相先接地，接线完毕后加压前取下该相的地线。
2.7.3 泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不能作为是否能投入运行的判据。
2.7.4 注意温度和空气湿度对表面泄漏电流的影响当空气湿度对表面泄漏电流远大于体积泄漏电流，电缆表面脏污易于吸潮，使表面泄漏电流增加，所以必须擦净表面，并应用屏蔽电极。
另外，温度对高压直流试验结果的影响极为显著，最好在电缆温度为30～80℃时做试验，因在这样的温度范围内泄漏电流变化较明显。
2.7.5 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。
3 检查相位3.1测量目的检查电缆两端相位一致并应与电网相位相符合，以免造成短路事故。
3.2该项目适用范围交接时或检修后。
3.3试验时使用的仪表（测量仪器）数字万用表3.4试验步骤3.4.1 在电缆一端将某相接地，其他两相悬空，准备好以后，用对讲机呼叫电缆另一端准备测量。
3.4.2 将万用表的档位开关置于测量电阻的合适位置，打开万用表电源，黑表笔接地，将红表笔依次接触三相，观察红表笔处于不同相时电阻值的大小。
3.4.3 当测得某相直流电阻较小而其他两相直流电阻无穷大时（此时表），说明该相在另一端接地，呼叫对侧做好相序标记（己侧也做好相同的相序标记）。
3.4.4 重复步骤ABC,直至找完全部三相为止，最后随即复查任意一相，确保电缆两端相序的正确。
3.5原理接线图4 交联聚乙烯电缆交流耐压试验4.1 测量目的橡塑绝缘电缆特别是交联聚乙烯电缆，因其具有优异的性能，得到了迅速的发展，目前在中低压电压等级中已基本取代了油浸纸绝缘电缆，超高压交联聚乙烯电缆已发展至500kV电压等级。
