电厂发电机共箱母线检修作业指导书1总则1.1 目的为了加强XXXXXX发电机共箱母线检修技术工作，确保发电机共箱母线检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机共箱母线检修检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量确保程序。
1.2 范围本指导书适用于XXXXXX发电机共箱母线的检修。
2规范性引用文件（含验收标准等）《发电企业设备检修导则》DL/T838-2003《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
3.4.3.4在验收测试中发现的缺陷和偏差，允许设备供应商或施工单位进行修改完善，但修改后必须对所有相关项目重新测试，并出具报告和填写验收记录。
电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。
为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。
本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。
二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。
三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。
具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。
2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。
3.检查设备的接线端子是否牢固，无松动现象。
4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。
3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。
以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。
2.要求试验场所干燥，避免有水或潮湿环境。
3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。
四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。
以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。
2.对试验装置的参数进行合理的调整，如电流、电压等。
3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。
4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。
以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。
2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。
3.对待试验设备进行逐项操作，记录数据和观察试验现象。
4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。
5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。

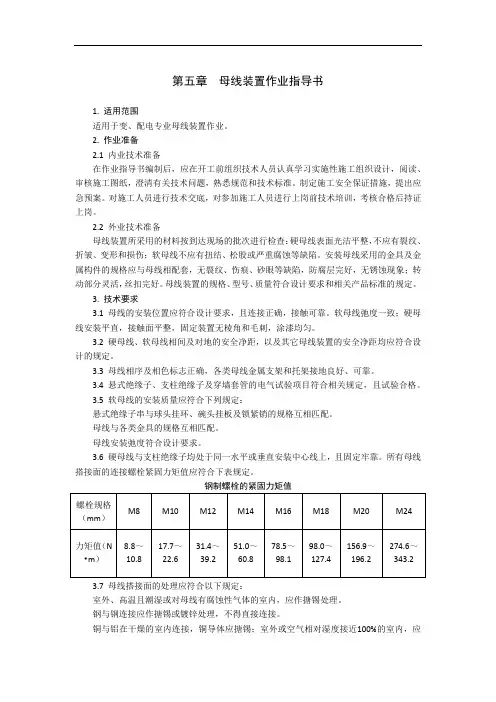

第五章母线装置作业指导书1. 适用范围适用于变、配电专业母线装置作业。
2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备母线装置所采用的材料按到达现场的批次进行检查：硬母线表面光洁平整，不应有裂纹、折皱、变形和损伤；软母线不应有扭结、松股或严重腐蚀等缺陷。
安装母线采用的金具及金属构件的规格应与母线相配套，无裂纹、伤痕、砂眼等缺陷，防腐层完好，无锈蚀现象；转动部分灵活，丝扣完好。
母线装置的规格、型号、质量符合设计要求和相关产品标准的规定。
3. 技术要求3.1 母线的安装位置应符合设计要求，且连接正确，接触可靠。
软母线弛度一致；硬母线安装平直，接触面平整，固定装置无棱角和毛刺，涂漆均匀。
3.2 硬母线、软母线相间及对地的安全净距，以及其它母线装置的安全净距均应符合设计的规定。
3.3 母线相序及相色标志正确，各类母线金属支架和托架接地良好、可靠。
3.4 悬式绝缘子、支柱绝缘子及穿墙套管的电气试验项目符合相关规定，且试验合格。
3.5 软母线的安装质量应符合下列规定：悬式绝缘子串与球头挂环、碗头挂板及锁紧销的规格互相匹配。
母线与各类金具的规格互相匹配。
母线安装弛度符合设计要求。
3.6 硬母线与支柱绝缘子均处于同一水平或垂直安装中心线上，且固定牢靠。
所有母线搭接面的连接螺栓紧固力矩值应符合下表规定。
3.7 母线搭接面的处理应符合以下规定：室外、高温且潮湿或对母线有腐蚀性气体的室内，应作搪锡处理。
钢与钢连接应作搪锡或镀锌处理，不得直接连接。
铜与铝在干燥的室内连接，铜导体应搪锡；室外或空气相对湿度接近100%的室内，应采用铜铝过渡板，且铜端应作搪锡处理。
钢与铜或铝，钢搭接面必须作搪锡处理。
电气试验专业作业指导书湖北电力建设第二程公司2011年8月目录1．避雷器电气试验作业指导书2．变压器电气试验作业指导书3．互感器电气试验作业指导书4．开关设备电气试验作业指导书一、避雷器电气试验作业指导书一、适用范围本作业指导书适用于避雷器预试工作。
二、引用的标准和规程2.1 DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；2.2 GB50150-91电气装置安装工程电气设备交接试验标准；2.3 Q/CSG10007-2004 电气设备预防性试验规程；2.4 DL/T596-1996 电力设备预防性试验规程。
三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量小线箱（各种小线夹1个1 工频升压设备1只7及短线2 兆欧表（2500V）1只8 常用工具1套常用仪表（电压表、3 放电计数器测试棒1套91套万用表）4 电源盘及刀闸板2副10 前次试验报告1本5 绝缘板1块116 温湿度计1个12四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围110kV及以上避雷器交接试验和预试。
1.3试验时使用的仪器35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
电气试验标准化作业指导书2015年11月11日目录避雷器电气试验标准化作业指导书 (2)变压器及电抗器电气试验标准化作业指导书 (8)电缆电气试验标准化作业指导书 (34)电容器电气试验标准化作业指导书 (43)互感器电气试验标准化作业指导书 (49)接地装置电气试验标准化作业指导书 (61)绝缘油和六氟化硫气体试验作业指导书 (66)开关设备电气试验标准化作业指导书 (77)母线电气试验标准化作业指导书 (84)套管电气试验标准化作业指导书 (89)发电机电气试验标准化作业指导书 (95)避雷器电气试验标准化作业指导书一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）《电气设备试验规程》三、试验设备、仪器及有关专用工具2. 预防性试验所需仪器及设备材料：1. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
目录1适用范围 (1)2编写依据 (1)3作业流程 (1)4安全风险辨析与预控 (2)5作业准备 (4)5.1人员配备 (4)5.2主要器具及仪器仪表配置 (5)6作业方法 (6)6.1施工准备 (6)6.2母线支柱绝缘子安装 (6)6.3管母线加工 (6)6.4管母线的焊接 (7)6.5管母线安装 (8)7质量控制措施及检验标准 (9)7.1质量控制措施 (10)7.2质量控制表 (10)7.3检验标准 (11)1适用范围本作业指导书适用于500kV变电站及以下电压等级的管型母线安装作业。
2编写依据表2-1编写依据3作业流程作业（工序）流程见图3-1。
图3-1作业（工序）流程图4安全风险辨析与预控表4-1工作前安全风险辨析及预控措施表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“—”，未检查项空白。
5作业准备5.1人员配备表5-1作业人员配备表表5-1（续）5.2主要器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表6作业方法6.1施工准备6.1.1 技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
6.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
6.1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。
6.1.4 施工材料准备：管母、支柱绝缘子、金具、槽钢、钢板、螺栓等。
6.2母线支柱绝缘子安装6.2.1 在地上将支柱绝缘子及管母线支架和固定线夹组装好，以减少高空作业量。
6.2.2 支柱绝缘子应采用吊机吊装，用尼龙绳绑扎吊装。
每组瓷绝缘子三相顶水平误差应不大于3mm，单相整条支柱绝缘子顶水平误差不应大于10mm。
6.3管母线加工6.3.1 焊接管母线的焊工应具有相应资格，并在母线施工前，焊工必须经过考试合格。
，电气试验作业指导书目录1 变压器试验 (3)1。
1 变压器绝缘电阻测试试验 (3)1.2 绕组泄漏电流和变比试验 (5)1。
3 绕组介质损耗试验 (7)1.4 绕组直流电阻测试 (10)1.5 变压器交流耐压试验 (11)1.6 变压器绕组变形试验 (17)2 高压介损试验 (22)2。
1 做额定电压下介损的必要性 (22)2。
2 额定电压下做高压介损的升压方式 (22)2.3 额定电压下反接线做高压介损 (23)2。
4 成套设备主要技术指标 (23)2.5 高压介损作业指导书 (24)2.6 高压介损补偿电容量计算 (28)2.7 备注............................................................................................... 错误!未定义书签。
2。
8 参考文献 (30)3 断路器试验 (31)3。
1 断路器绝缘电阻试验 (31)3。
2 断路器回路电阻试验 (33)3.3 断路器耐压试验 (35)3。
4 ZN85-40。
5型真空断路器机械特性试验 ................................. 错误!未定义书签。
4 电磁式电压互感器试验 (39)4.1 PT试验前工作 (39)4.2 一、二次绕组直流电阻试验 (39)4。
3 变比极性试验 (40)4.4 绝缘电阻试验（220kV电磁式电压互感器绝缘电阻） (41)4。
5 介质损耗试验 (43)4。
6 空载及伏安特性试验 (45)4。
7 三倍频感应耐压试验 (46)5 电流互感器试验 (49)5。
1 绝缘电阻测试 (49)5。
2 介质损耗试验 (50)5.3 伏安特性试验 (52)5。
4 直流电阻试验 (53)5.5 变比、极性试验 (54)6 电容式电压互感器试验 (55)6。
1 CVT绝缘电阻试验716。
2 CVT介损及电容量试验897 金属氧化物避雷器(MOA）试验 (60)7.1 避雷器绝缘电阻测量947。
母线电气试验标准化作业指导书
一适用范围
1 本作业指导书在CQ市电力公司范围内适用。
2 本作业指导书适用于变电站母线电气试验作业。
二引用的标准和规程
1 《CQ市电力公司电力设备试验规程》
2 DL 408—91 《电力安全规程（发电厂和变电所电气部分）》
三试验仪器、仪表及材料
交接、大修后及预试时所需仪器及设备材料：
注：
如果使用交流耐压成套装置，也可不使用表列3～7所列设备。
四安全工作的一般要求
1 基本要求
1.1试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险！”标示牌，并派专人看守。
1.2 加压前必须认真检查试验接线，表计倍率、量程，调压器零位及仪表的开始状态，均正确无误，通知有关人员离开被试设备，并取得试验负责人许可，方可加压。
加压过程中
应有人监护并呼唱。
在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。
1.3 高压设备带电时的安全距离
表1 高压设备带电时的安全距离
2 保证安全的组织措施
2.1 在电气设备上工作，保证安全的组织措施
2.1.1 工作票制度；
2.1.2工作许可制度；
2.1.3工作监护制度；
2.1.4工作间断，转移和终结制度。
注：详见《电业安全工作规程》
2.2必须由有经验的运行维护单位的实际操作人员现场进行安全监督。
2.3 现场技术负责人负责测试方案的制定及现场工作协调联络和监督。
五试验项目
1 绝缘电阻测量
1.1 测量目的
检测母线支撑绝缘子、穿柜绝缘套管及连接母线的穿墙套管的绝缘水平，发现影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严重热老化等缺陷。
1.2该项目的适用范围
交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。
1.3 试验时使用的仪表
采用2500V兆欧表
1.4 测量步骤
1.4.1 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
1.4.2 用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
1.4.3将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
1.4.4接线完成后，先驱动兆欧表至额定转速（120转/分钟），此时，兆欧表指针应指向“∞”，再将火线接至被试品，待指针稳定后，读取绝缘电阻的数值。
1.4.5读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转。
1.5 试验接线图
绝缘电阻测量原理接线图
（a）不加屏蔽（b）加屏蔽
1.6测量结果的分析判断
1.6.1额定电压为15KV及以上全连式离相封闭母线在常温下分相绝缘电阻值不小于50MΩ。
1.6.2 6KV共箱封闭母线在常温下分相绝缘电阻值不小于6MΩ。
1.6.3一般母线常温下分相绝缘电阻值不应低于1MΩ/KV。
1.6.4与出厂、交接及历年数值进行比较；大修前后进行比较；同类设备相互比较；同一设备各相间相互比较；耐压前后的数值进行比较，均不应有明显降低或较大差别。
否则必须引起注意，查明原因。
在比较时要考虑温度、湿度、脏污及气候条件的影响。
1.6.5若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验，查明绝缘不良部
分。
1.7注意事项
1.7.1同杆双母线，当一路带电时，不得测另一回路的绝缘电阻，以防感应高压损坏仪表或危害人身安全。
对平行母线也同样要注意感应电压，一般不得测量绝缘电阻，在必须测量时要采取措施，如用绝缘棒接线。
1.7.2火线与地线要保持一定距离，测量要用绝缘良好的导线，同时要注意兆欧表本身绝缘的影响，必要时将兆欧表放在绝缘垫上。
1.7.3兆欧表转速应维持均匀，保持额定。
1.7.4在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。
此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄露，以免造成兆欧表过载。
2．工频交流耐压试验
2.1 测量目的
考验被试品绝缘承受各种过电压能力，有效发现绝缘缺陷，特别是局部缺陷。
2.2 该项目适用范围
交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。
2.3 试验时使用的仪器仪表
操作箱（或调压器，保护球隙、限流电阻、过流继电器等），升压
变压器，电压表，电流表
2.4试验步骤
2.4.1 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
2.4.2用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
2.4.3用绝缘导线将升压变压器，调压器，电压表，电流表按接线图进行正确连接，然后仔细检查接线是否正确无误。
2.4.4升压前应检查调压器是否在零位。
升降压过程，应监视有关仪表；加压过程中，应密切监视高压回路，监视被试品。
2.4.5工频交流耐压试验完成后，应首先将调压器降至零位，然后断开试验电源，再断开接至被试品的铜导线。
2.5试验原理图
母线交流耐压试验原理图
T1－试验变压器 T2－测量用电压互感器 T－调压器 R1、R2-限流电阻
R3、R4-限流电阻Z x－被试物 G－保护球隙 K-过流继电器
FU－熔断器 QK1－电源刀闸 QK2－短路刀闸 SB1－启动按钮
SB2－停止按钮 KA－交流接触器 GN－绿灯 RD－红灯
2.6测量的结果分析判断
2.6.1电压表指示明显下降，说明被试品击穿。
2.6.2被试品发出击穿响声、持续放电声、冒烟、闪弧、燃烧等异常现象，如果排除其他因素，则认为被试品存在缺陷或击穿。
2.6.3对夹层绝缘或有机绝缘材料的被试品，如果耐后绝缘电阻比耐前下降30%，则检查该被试品是否合格。
2.6.4被试品为有机绝缘材料，试验后应立即触摸，如发现有发热，则认为绝缘不良，应及时处理，然后再做试验。
2.6.5试验过程中，若因空气湿度、温度、表面脏污等，引起被试品表面或空气放电，应经清洁、干燥处理后再进行试验。
2.7注意事项
2.7.1母线工频交流耐压试验时间为1分钟。
2.7.2封闭母线工频交流耐压试验标准
试验电压（KV）
额定电压（KV）
出厂现场
≤1 4.2 3.2
2.7.3一般母线工频交流耐压试验标准
2.7.4交流耐压试验，必须在其他试验项目进行之后进行；耐压试验前后均应测量被试品的绝缘电阻。
2.7.5被试品和试验设备，应妥善接地，高压引线可用裸线，并应有足够机械强度，所有支撑或牵引的绝缘物，也应有足够绝缘和机械强度。
2.7.6 试验回路应当有适当的保护设施。
试验过程若出现异常情况，应立即先降压，后断开电源，并挂上接地线再作检查。
