景观设计施工图内容及要求1、施工图总说明书含：总体、种植、建筑、小品、结构、水、电等工种施工说明。

2、总平面及红、兰线施工范围图。

总平面图内容：A：各主要景点、建筑地位、名称；B：各广场、道路、行车场地位分布；C：主要地形及植物群落分布、设计；D：施工范围或分期施工范围；3、总平面景区分辐线。

分辐图内容及要求：A：各局部景区分界限编号；B：兼作分包用分辐图界限应有明确定位坐标；C：分辐图应包含全部施工范围；D：各分辐图不可交叉重叠；4、局部景区平面图内容：景区内之详图索引；主要景点、道路标点、尺寸、名称5、各景区定位、放样、尺寸图A：各主要放样点如圆心、转角、起坡点以X、Y表示；B：放样点之间局部尺寸以设计实际尺寸表示；C：无法以几何坐标确定复什折线，自然曲线以方格网定位；6、各景区竖向设计及土壤造型，见竖向设计一节。

7、各景区乔木种植详图：含植物名称、规格、数量地位及剖面立体示意；8、各景区地坡、灌木详图：含植物名、规格、数量地位；9、道路地坪铺装材料图要求：用料、尺寸、标高、坡向、坡度、剖面构造及照明、边沟、侧石要求。

含：各广场、道路、台阶、栈道、平台、残坡、停车场等。

注：简单之物料图可放在总平面图中，复什物料图放在分辐图表示。

10、园林建筑及构造物建筑、结构、水、电各专业的平、立、剖、详图含：花架、亭廊、万堂、地下车库入口、桥梁、档土墙、雕塑配合工程等。

11、园林小品及设施建、结、水、电各专业的平、立、剖、详图含：花坛、栏干、椅凳桌、矮墙、路牌、旗杆、灯杆、健身器材、儿童玩具、垃圾筒等。

12、山石、水景及喷泉、景观泳池建、结、水、电、各专业的平、立、剖、详图含：各种假山石景、自然形态水体、人工造水体。

13、园林用电含：1、动力（泵、儿童、玩具、维修用电）及照明（广场、道路、雕塑、建筑、植物、泛光照明、水体照明）等强电。

2、音响、广告、广播、安保、网络等弱电14、园林用水含：A、给水（生活、生产、景观用水）；B：排水（不含地形自然排水，地形排水见竖向设计一节）；C：喷灌（主要针对花坛、地被、草坪）D：沙滤水等饮用水E：水体水质处理。

景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。

景观施工图包括平面图、立面图、剖面图、节点图等。

下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。

平面图主要包括地面铺装、植物配置、设备摆放等内容。

1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。

在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。

1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。

1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。

二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。

立面图主要包括围墙、栏杆、门窗等内容。

2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。

可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。

2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。

2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。

三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。

剖面图主要包括地势、水体、植物、建筑等内容。

3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。

可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。

3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

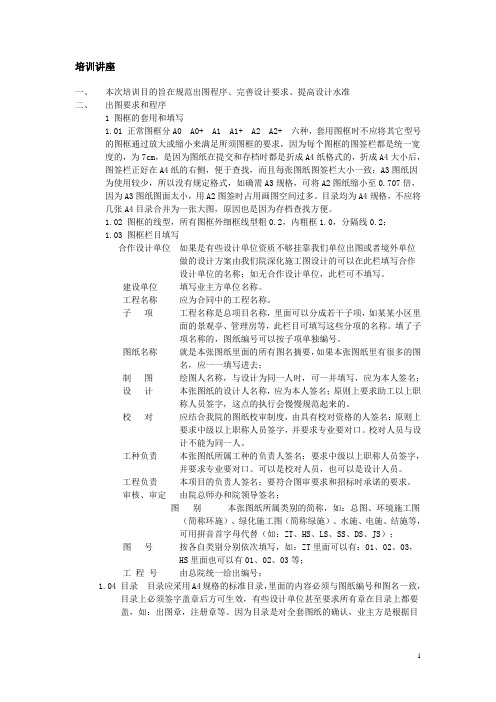

培训讲座一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准二、出图要求和程序1 图框的套用和填写1.01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种，套用图框时不应将其它型号的图框通过放大或缩小来满足所须图框的要求，因为每个图框的图签栏都是统一宽度的，为7cm，是因为图纸在提交和存档时都是折成A4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧，便于查找，而且每张图纸图签栏大小一致；A3图纸因为使用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍，因为A3图纸图面太小，用A2图签时占用画图空间过多。

目录均为A4规格，不应将几张A4目录合并为一张大图，原因也是因为存档查找方便。

1.02 图框的线型，所有图框外细框线型粗0.2，内粗框1.0，分隔线0.2；1.03 图框栏目填写合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位做的设计方案由我们院深化施工图设计的可以在此栏填写合作设计单位的名称；如无合作设计单位，此栏可不填写。

建设单位填写业主方单位名称。

工程名称应为合同中的工程名称。

子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里面的景观亭、管理房等，此栏目可填写这些分项的名称。

填了子项名称的，图纸编号可以按子项单独编号。

图纸名称就是本张图纸里面的所有图名摘要，如果本张图纸里有很多的图名，应一一填写进去；制图绘图人名称，与设计为同一人时，可一并填写，应为本人签名；设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职称人员签字，这点的执行会慢慢规范起来的。

校对应结合我院的图纸校审制度，由具有校对资格的人签名；原则上要求中级以上职称人员签字，并要求专业要对口。

校对人员与设计不能为同一人。

工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字，并要求专业要对口。

可以是校对人员，也可以是设计人员。

工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求。

园林施工图包含内容园林施工图包含内容1. 图纸目录2. 说明及技术指标表:（1）设计说明:景观施工图设计说明；（2）技术指标表3. 总图设计:（1）总平面道路设施定位图:清楚绘制各道路系统及主要设施的放线基点定位（2）总平面放线图:标注总平面中各部分设施、道路、构筑物等的详细尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4. 通用设计及详图设计:（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯具、检修井、取水口等通用做法详图；（3）各分区平面详图：①. 分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；②. 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③. 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；④. 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（4）各分区立（剖）面详图:①. 分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；②. 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③. 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

（5）各分区细部详图：①. 对各种材料名称、规格、肌理材料铺法，铺面交接做法细节需清楚详细的要求；②. 细部尺寸标注详细完整，各种倒角、异形材料的详细尺寸不可遗漏；③. 细部图图必须索引回景观平面详图或立（剖）面详图。

园林景观施工图各图总结范本园林景观施工图是指在设计师的指导下，根据园林景观设计方案，制作出的用于指导施工人员进行园林景观施工的图纸。

园林景观施工图的编制是园林景观设计与施工实施的重要一环，它不仅能够确保施工质量，还可以提高施工效率，将设计理念转化为具体的施工工作。

园林景观施工图主要包括平面图、剖面图、组详图、绿化图等各个图纸。

下面给出园林景观施工图各图的总结范本，希望能够帮助读者更好地理解和使用园林景观施工图。

一、平面图平面图是园林景观施工图的基础，它采用平面投影的方式，将设计方案中的各项要素以二维的形式展示出来，包括园区的布局、道路的划分、建筑物的放置以及植物的种植等。

在绘制平面图时，需要标注各个要素的位置、尺寸、材料等信息，以便施工人员能够准确地进行施工。

二、剖面图剖面图是通过将设计方案中的某一部分进行垂直切割，以展示其内部结构和细节。

在园林景观设计中，剖面图主要用于展示地形、建筑物、水体等要素的高度和形状，以及各个要素之间的关系。

在绘制剖面图时，需要详细标注高程、坡度、材料等信息，以便施工人员能够按照设计要求进行施工。

三、组详图组详图用于展示园林景观中的各个组成部分的具体细节。

例如，如果设计中包括花坛、雕塑、喷泉等元素，那么组详图将展示这些元素的形状、尺寸、材料等信息。

组详图通常需要进行等比例放大，以展示细节，并标注相关的尺寸和样式要求。

四、绿化图绿化图是园林景观施工图的重要组成部分，它用于展示园区中的植物种植布局。

在绿化图中，需要标注植物的品种、数量、位置等信息，以及植物的生长特点和对环境的要求。

绿化图通常采用比例尺绘制，以便施工人员能够准确地进行植物的种植和养护工作。

通过以上几种不同类型的图纸，园林景观施工图可以全面、准确地展示设计方案中的各项要素，为施工人员提供了具体的指导。

当然，园林景观施工图的编制还需要根据具体项目的要求和设计师的要求进行调整和补充。

总的来说，园林景观施工图的编制是园林景观设计与施工实施的重要一环，它能够确保施工质量，提高施工效率，并将设计理念转化为具体的施工工作。

景观所施工图图纸目录内容扉页：一.设计人员名单、签字图纸：简单规定ML 目录SM 说明YCZ 园林初步总图YSZ 园林施工总图YCA 园林A区初步图YSA 园林A区施工图TY 通用图纸YSC（S）园林给排水初步（施工）图YDC（S）园林电气初步（施工）图YJC（S）园林结构初步（施工）图二.设计说明初步（施工图）设计说明：设计依据、设计概况、园建细则、园水、园电、园结构。

（YX）完成三.总图1、景观绿化总平面图包含：1.1、项目基本信息。

1.2、周边概况。

1.3、风玫瑰、指北针、指标放（右侧）。

以上等内容以施工图审查总平内容为准。

2、竖向标高及排水图包含：2.1、道路、建筑出入口、控制标高；水景、水面、水底标高；构建筑物顶标高；土壤等高线标高；树池、景墙等完成面标高。

TS：土壤 WL：水表面 WT：水底标高 FL：完成面标高2.2、道路、场地、雨水口位置；排水方向及坡度值；水景出水口、排水口、溢水口位置。

（以上等采用固定图形标识）。

3、总平尺寸及坐标定位图尺寸定位要求找固定基准点，对重要节点的圆心、直角进行坐标定位，建筑构筑物采用底平面，主道路采用中心线定位。

4、总平网格定位图4.1、网格采用2M×2M。

4.2、网格线型采用L﹣网格粗、L﹣网格红两种表示。

4.3、网格寻找一个固定点作为基点，做为（o、o）点，标明坐标，o点所处的X、Y轴网格为X o、Y o，往正负方向分别为（X1,﹣X1）(Y1，﹣Y1)。

5、总平索引图5.1、无须分区的项目，采用节点及剖面，直接索引。

索引采用偏45°索引。

5.2、分区索引，采用分区表示。

5.3、建筑采用顶平面图。

5.4、采用绿地填充和铺装填充，存在文字标注，去除其它类如尺寸标注方式。

6、总平铺装图6.1、总平标明基本平面上采用的所有材料的规格、色彩及面层加工式，采用例如：400×400×50，淡黄色满枝面花岗岩。

6.2、铺装总平细致到各种铺装的分隔线，无须标明每块铺装的规格。

景观工程施工图图纸设计规范、结构内容及技术要求第一部分景观设计的依据：景观设计主要依据的国内相关设计法规与规范标准有：1．《城市绿地设计规范》2．《公园设计规范》3．《城市居住区规划设计规范》4．《城市道路绿化规划与设计规范》5．《城市绿化工程施工及验收规范》6．《森林公园总体设计规范》7．《风景园林图例图示标准》8．《居住区环境景观设计导则》第二部分图纸结构内容及技术要求一、总要求施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。

施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。

施工图设计文件一般以专业为编排单位，分别为园建、绿化、结构、给排水、电气专业等。

各专业的设计文件应经严格校审、签字后，方可出图及整理归档。

二、设计深度施工图的设计深度应满足以下要求：1 能据以编制施工图预算；2 能据以安排材料、设备订货及非标准材料的加工；3 能据以进行施工和安装；4 能据以进行工程验收；在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次。

关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的。

在进行一项园林工程具体设计时，应根据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时，宜参照本文对深度的要求，将其增加编入设计文件中。

三、图纸封面及图框图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。

图框应采用设计规范标准尺寸图框，应包含下图所示内容。

应注意总图中，在位置示意及指北针一栏仅用表示指北针；但在分区详图中，必须将总平面缩小放置在该栏中，并表示出该分区在总图上的位置。

四、设计说明中应包含的内容1 设计依据及设计要求：应注明采用的标准图及其它设计依据。

____年园林景观施工图各图总结范本____年园林景观施工图是一份相当重要的文件，它包含了每一处园林景观的具体规划和设计，以便园林施工人员能够准确地实施和完成工作。

以下是一份关于____年园林景观施工图各图总结的范本，大致总结了其中的内容和要点，希望对您有所帮助。

1. 景观总平面布置图总平面布置图是园林景观施工图的首要图纸，它展示了整个园林项目的总体布局和规划，包括道路、建筑物、景观区域、水体等的位置和分布。

该图纸通常包括比例尺、地形地貌、基础设施、植物种植区域等信息。

2. 景观设施布置图景观设施布置图是园林景观施工图的重要组成部分，它详细描述了各类设施的具体位置和布局，如长椅、亭子、休息区、儿童游乐区等。

在该图纸中，应注意设施的种类、数量和样式，以及它们与周边环境和景观的协调性。

3. 绿化植物配置图绿化植物配置图是园林景观施工图中非常重要的一部分，它展示了各类植物的种植位置和数量。

该图纸应涵盖树木、灌木、草坪、花坛等绿化植物的分布，以及它们的种类、尺寸和生长要求。

此外，也应考虑植物的季节性变化和颜色搭配，以营造出美观的景观效果。

4. 地方性建筑施工图地方性建筑施工图是指特别针对某一具体地点的建筑物施工图，它包括亭子、假山、室外剧场等特定建筑物的具体设计和施工要求。

该图纸应注明建筑物的尺寸、材料、结构和施工方法，以确保建筑物的稳固和安全。

5. 水体布置图水体布置图用于展示水体的具体位置和分布，如喷泉、池塘、溪流等。

该图纸应包含水体的尺寸、形状、水质要求等信息，并配以相应的水泵、过滤系统和喷泉设备的配置图。

总之，以上仅是关于____年园林景观施工图各图总结的简要范本。

在实际的施工过程中，还需要根据具体项目的要求，编制其他相关图纸，如电气布置图、照明布置图、园路铺装图等。

因此，在编制园林景观施工图时，应充分考虑项目的具体需求，确保图纸的详细、准确和规范性，以便施工人员按图施工，并最终实现预期的景观效果。

园路、广场施工图内容与作用,绘图要求（一）内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样，它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等.园路、广场施工图包括平面图、断面图、详图和做法说明等。

(二）绘图要求1.平面图（1）图的比例尺为1：20～1：50。

(2）标注广场的轮廓、路面宽度与细部尺寸,以及广场与园路和周围设施的相对位置尺寸，曲线园路应标出转弯半径或以2mX2m-10mX10m的网格定位.（3）标注路面及广场高程，路面纵向坡度、路面中心标高、各转折点标高及路面横向坡度，广场中心、四周标高及排水方向等。

（4）道路及广场的表面铺装材料及其形状、大小、图案、花纹、色彩、铺排方式和相互位置关系等。

2。

断面图标注路面和广场纵、横断面的尺寸，表达铺装路面结构及表层、基础做法等。

图的比例尺为1：20—1：50。

3。

详图必要时对路面的重点结合部及路面花纹可用详图进行表达.4.做法说明主要是对施工方法和要求的说明，如路牙与路面结合部及路牙与绿地结合部的做法，对路面强度、表面粗糙度的要求及铺装缝线允许尺寸（以mm为单位）的要求等。

水体施工图内容与用途，绘制要求（一）内容与用途园林中水体如喷泉、水池等在造景中被广泛使用，它能使园林富于生气，是美化环境的重要手段.它与形态各异的山石、造型独特的小桥等配景,易于突出造园效果。

水体工程施工图是指导水体施工的技术性文件.水体工程施工图主要包括平面图、详图及做法说明等。

（二)绘制要求1．平面图平面图主要表示水池的平面形状及布局。

形状规则的水池应标注出轮廓尺寸及与周围环境设施的相对位置尺寸；自然式水池可用直角坐标网格控制轮廓，网格一般为2 mX2 m～1o mX1O m。

若为喷水池或种植池，则还需表示出喷头和种植植物的平面位置。

2．详图详图主要表现池岸、池底结构,表层（防护层）、防水层的施工做法，池底铺砌及驳岸的断面形状、结构、材料和施工方法和要求，池岸与山石、绿地、树木结合部的做法等。
