焊接工艺评定、焊接工艺规程实用编制方法

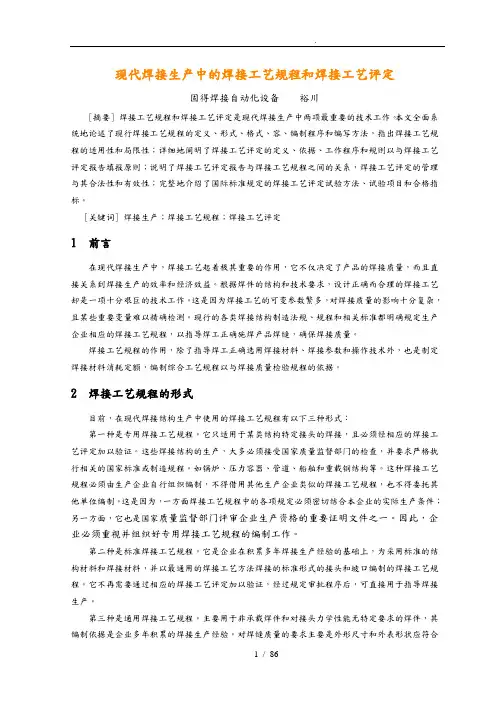

现代焊接生产中的焊接工艺规程和焊接工艺评定固得焊接自动化设备裕川[摘要] 焊接工艺规程和焊接工艺评定是现代焊接生产中两项最重要的技术工作。

本文全面系统地论述了现行焊接工艺规程的定义、形式、格式、容、编制程序和编写方法，指出焊接工艺规程的适用性和局限性；详细地阐明了焊接工艺评定的定义、依据、工作程序和规则以与焊接工艺评定报告填报原则；说明了焊接工艺评定报告与焊接工艺规程之间的关系，焊接工艺评定的管理与其合法性和有效性；完整地介绍了国际标准规定的焊接工艺评定试验方法、试验项目和合格指标。

[关键词] 焊接生产；焊接工艺规程；焊接工艺评定1 前言在现代焊接生产中，焊接工艺起着极其重要的作用，它不仅决定了产品的焊接质量，而且直接关系到焊接生产的效率和经济效益。

根据焊件的结构和技术要求，设计正确而合理的焊接工艺却是一项十分艰巨的技术工作。

这是因为焊接工艺的可变参数繁多，对焊接质量的影响十分复杂，且某些重要变量难以精确检测。

现行的各类焊接结构制造法规、规程和相关标准都明确规定生产企业相应的焊接工艺规程，以指导焊工正确施焊产品焊缝，确保焊接质量。

焊接工艺规程的作用，除了指导焊工正确选用焊接材料、焊接参数和操作技术外，也是制定焊接材料消耗定额，编制综合工艺规程以与焊接质量检验规程的依据。

2 焊接工艺规程的形式目前，在现代焊接结构生产中使用的焊接工艺规程有以下三种形式：第一种是专用焊接工艺规程。

它只适用于某类结构特定接头的焊接，且必须经相应的焊接工艺评定加以验证。

这些焊接结构的生产，大多必须接受国家质量监督部门的检查，并要求严格执行相关的国家标准或制造规程。

如锅炉、压力容器、管道、船舶和重载钢结构等。

这种焊接工艺规程必须由生产企业自行组织编制，不得借用其他生产企业类似的焊接工艺规程，也不得委托其他单位编制。

这是因为，一方面焊接工艺规程中的各项规定必须密切结合本企业的实际生产条件；另一方面，它也是国家质量监督部门评审企业生产资格的重要证明文件之一。

焊接工艺评定步骤流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焊接工艺评定步骤流程一、焊接工艺评定准备阶段。

在开展焊接工艺评定之前，要做好充分的准备工作。

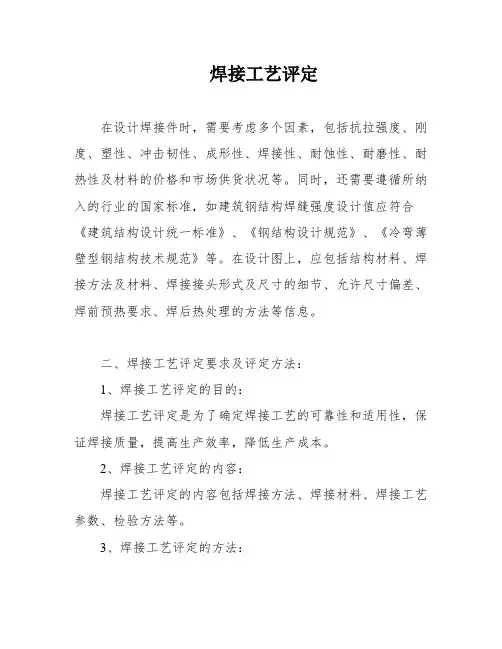

焊接工艺评定在设计焊接件时，需要考虑多个因素，包括抗拉强度、刚度、塑性、冲击韧性、成形性、焊接性、耐蚀性、耐磨性、耐热性及材料的价格和市场供货状况等。

同时，还需要遵循所纳入的行业的国家标准，如建筑钢结构焊缝强度设计值应符合《建筑结构设计统一标准》、《钢结构设计规范》、《冷弯薄壁型钢结构技术规范》等。

在设计图上，应包括结构材料、焊接方法及材料、焊接接头形式及尺寸的细节、允许尺寸偏差、焊前预热要求、焊后热处理的方法等信息。

二、焊接工艺评定要求及评定方法：1、焊接工艺评定的目的：焊接工艺评定是为了确定焊接工艺的可靠性和适用性，保证焊接质量，提高生产效率，降低生产成本。

2、焊接工艺评定的内容：焊接工艺评定的内容包括焊接方法、焊接材料、焊接工艺参数、检验方法等。

3、焊接工艺评定的方法：焊接工艺评定的方法包括焊接试样制备、焊接试验、试样检验等。

其中，焊接试验应按照国家标准或行业标准进行，试样检验应符合规定的检验标准。

评定结果应记录在评定报告中，评定报告应包括评定结论、评定依据、评定过程、评定结果等内容。

4、焊接工艺评定的有效期：焊接工艺评定的有效期应根据具体情况而定，一般不超过三年。

在有效期内，如有焊接工艺参数或焊接材料的变更，应重新进行焊接工艺评定。

5、焊接工艺评定的管理：焊接工艺评定应由专门的焊接工艺评定机构或焊接技术人员进行，评定报告应得到相关部门的认可并加以管理。

注：焊接工艺评定是为了保证焊接质量和提高生产效率，其内容包括焊接方法、焊接材料、焊接工艺参数、检验方法等。

评定方法包括焊接试样制备、焊接试验、试样检验等，评定结果应记录在评定报告中，有效期一般不超过三年，管理应由专门的机构或人员进行。

是焊接结构设计中非常重要的一部分。

它包括焊接接头的几何尺寸、焊接材料、焊接工艺、无损检测、焊缝性能等方面的要求。

在设计焊接结构时，必须根据所需的强度、刚度、稳定性等要素，合理选择焊接材料、工艺和接头形式，并严格控制焊接过程中的各项参数，确保焊接接头的质量和稳定性。

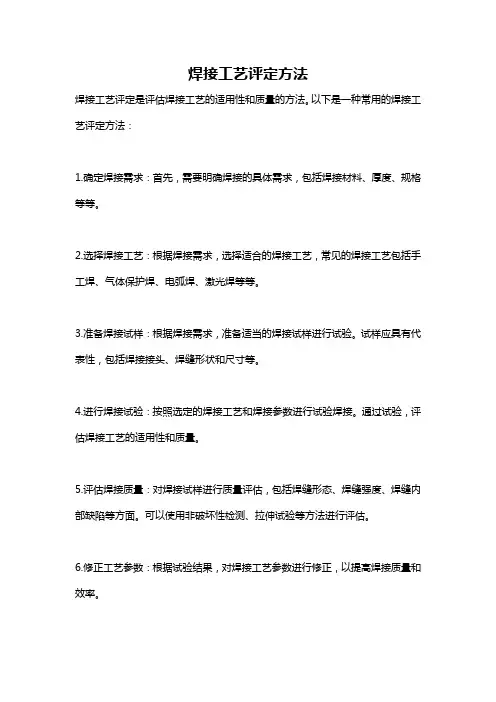

焊接工艺评定方法
焊接工艺评定是评估焊接工艺的适用性和质量的方法。

以下是一种常用的焊接工艺评定方法：
1.确定焊接需求：首先，需要明确焊接的具体需求，包括焊接材料、厚度、规格等等。

2.选择焊接工艺：根据焊接需求，选择适合的焊接工艺，常见的焊接工艺包括手工焊、气体保护焊、电弧焊、激光焊等等。

3.准备焊接试样：根据焊接需求，准备适当的焊接试样进行试验。

试样应具有代表性，包括焊接接头、焊缝形状和尺寸等。

4.进行焊接试验：按照选定的焊接工艺和焊接参数进行试验焊接。

通过试验，评估焊接工艺的适用性和质量。

5.评估焊接质量：对焊接试样进行质量评估，包括焊缝形态、焊缝强度、焊缝内部缺陷等方面。

可以使用非破坏性检测、拉伸试验等方法进行评估。

6.修正工艺参数：根据试验结果，对焊接工艺参数进行修正，以提高焊接质量和效率。

7.制定焊接工艺规程：根据评定结果和修正后的工艺参数，制定详细的焊接工艺规程，以保证焊接质量的稳定性和一致性。

需要注意的是，焊接工艺评定应根据具体情况进行，不同的焊接材料和结构要求可能需要采用不同的评定方法。

此外，焊接工艺评定应参考相应的国家标准和行业规范。

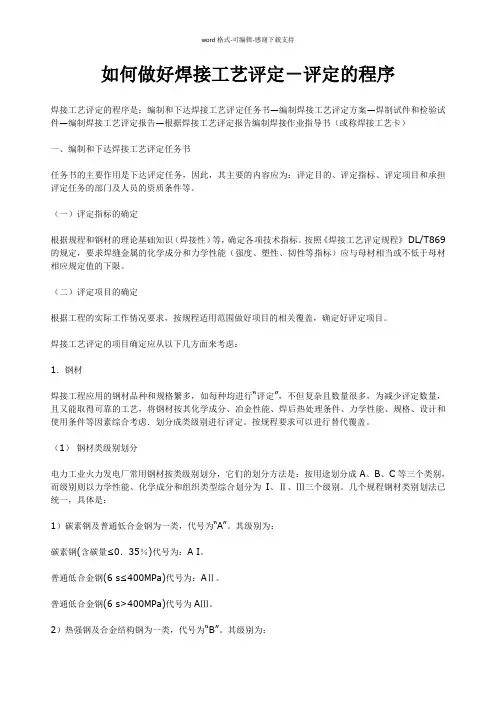

如何做好焊接工艺评定－评定的程序焊接工艺评定的程序是：编制和下达焊接工艺评定任务书—编制焊接工艺评定方案—焊制试件和检验试件—编制焊接工艺评定报告—根据焊接工艺评定报告编制焊接作业指导书（或称焊接工艺卡）一、编制和下达焊接工艺评定任务书任务书的主要作用是下达评定任务，因此，其主要的内容应为：评定目的、评定指标、评定项目和承担评定任务的部门及人员的资质条件等。

（一）评定指标的确定根据规程和钢材的理论基础知识（焊接性）等，确定各项技术指标。

按照《焊接工艺评定规程》 DL/T869的规定，要求焊缝金属的化学成分和力学性能（强度、塑性、韧性等指标）应与母材相当或不低于母材相应规定值的下限。

（二）评定项目的确定根据工程的实际工作情况要求，按规程适用范围做好项目的相关覆盖，确定好评定项目。

焊接工艺评定的项目确定应从以下几方面来考虑：1．钢材焊接工程应用的钢材品种和规格繁多，如每种均进行“评定”，不但复杂且数量很多，为减少评定数量，且又能取得可靠的工艺，将钢材按其化学成分、冶金性能、焊后热处理条件、力学性能、规格、设计和使用条件等因素综合考虑．划分成类级别进行评定。

按规程要求可以进行替代覆盖。

（1）钢材类级别划分电力工业火力发电厂常用钢材按类级别划分，它们的划分方法是：按用途划分成A、B、C等三个类别，而级别则以力学性能、化学成分和组织类型综合划分为I、Ⅱ、Ⅲ三个级别。

几个规程钢材类别划法已统一，具体是：1）碳素钢及普通低合金钢为一类，代号为“A”。

其级别为：碳素钢(含碳量≤0．35％)代号为：A I。

普通低合金钢(6 s≤400MPa)代号为：AⅡ。

普通低合金钢(6 s>400MPa)代号为AⅢ。

2）热强钢及合金结构钢为一类，代号为“B”。

其级别为：珠光体钢代号为：B I贝氏体钢代号为：BII马氏体钢代号为：BⅢ3）不锈钢为一类，代号为；“C”。

其级别为：马氏体不锈钢代号为：C I铁素体不锈钢代号为：CⅡ奥氏体不锈钢代号为：CⅢ（2）钢材类级别在“评定”中的基本规定1）首次应用的钢材，必须进行“评定”。

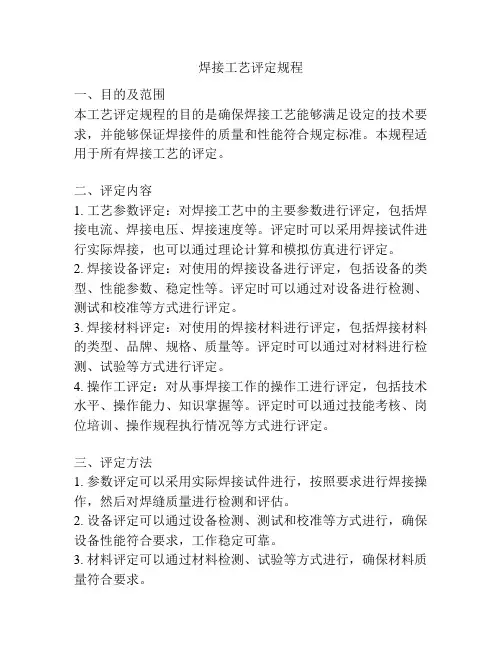

焊接工艺评定规程一、目的及范围本工艺评定规程的目的是确保焊接工艺能够满足设定的技术要求，并能够保证焊接件的质量和性能符合规定标准。

本规程适用于所有焊接工艺的评定。

二、评定内容1. 工艺参数评定：对焊接工艺中的主要参数进行评定，包括焊接电流、焊接电压、焊接速度等。

评定时可以采用焊接试件进行实际焊接，也可以通过理论计算和模拟仿真进行评定。

2. 焊接设备评定：对使用的焊接设备进行评定，包括设备的类型、性能参数、稳定性等。

评定时可以通过对设备进行检测、测试和校准等方式进行评定。

3. 焊接材料评定：对使用的焊接材料进行评定，包括焊接材料的类型、品牌、规格、质量等。

评定时可以通过对材料进行检测、试验等方式进行评定。

4. 操作工评定：对从事焊接工作的操作工进行评定，包括技术水平、操作能力、知识掌握等。

评定时可以通过技能考核、岗位培训、操作规程执行情况等方式进行评定。

三、评定方法1. 参数评定可以采用实际焊接试件进行，按照要求进行焊接操作，然后对焊缝质量进行检测和评估。

2. 设备评定可以通过设备检测、测试和校准等方式进行，确保设备性能符合要求，工作稳定可靠。

3. 材料评定可以通过材料检测、试验等方式进行，确保材料质量符合要求。

4. 操作工评定可以通过技能考核、岗位培训、操作规程执行情况等方式进行，确保操作工具备必要的技能和知识。

四、评定结果与记录1. 根据评定结果确定是否符合要求，如符合要求则进行工艺认定，如不符合要求则进行调整或重新评定。

2. 对评定过程中的参数、设备、材料和操作工进行记录，包括评定方法、结果、评定人员等。

3. 对通过评定的工艺进行归档，作为后续焊接生产的依据。

五、评定的频率和周期1. 工艺参数评定一般应在设定焊接工艺后进行，对于每种焊接工艺至少评定一次。

2. 设备评定应在设备调试和采购后进行，对于每台设备至少评定一次。

3. 材料评定应在采购后或更换品牌和规格时进行，对于每种材料至少评定一次。

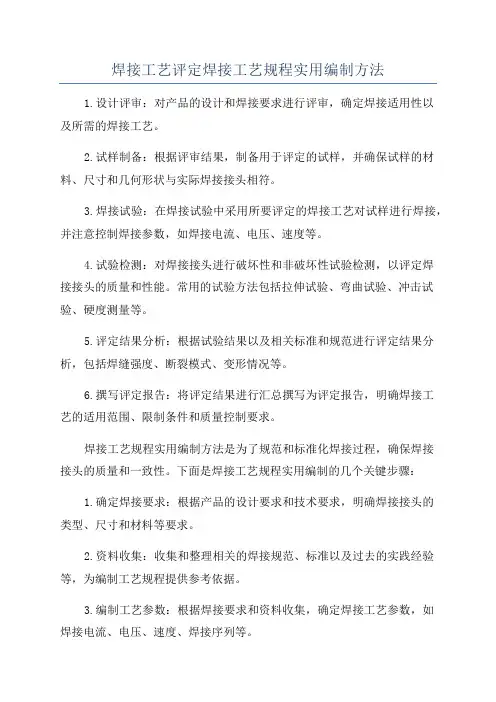

焊接工艺评定焊接工艺规程实用编制方法1.设计评审：对产品的设计和焊接要求进行评审，确定焊接适用性以及所需的焊接工艺。

2.试样制备：根据评审结果，制备用于评定的试样，并确保试样的材料、尺寸和几何形状与实际焊接接头相符。

3.焊接试验：在焊接试验中采用所要评定的焊接工艺对试样进行焊接，并注意控制焊接参数，如焊接电流、电压、速度等。

4.试验检测：对焊接接头进行破坏性和非破坏性试验检测，以评定焊接接头的质量和性能。

常用的试验方法包括拉伸试验、弯曲试验、冲击试验、硬度测量等。

5.评定结果分析：根据试验结果以及相关标准和规范进行评定结果分析，包括焊缝强度、断裂模式、变形情况等。

6.撰写评定报告：将评定结果进行汇总撰写为评定报告，明确焊接工艺的适用范围、限制条件和质量控制要求。

焊接工艺规程实用编制方法是为了规范和标准化焊接过程，确保焊接接头的质量和一致性。

下面是焊接工艺规程实用编制的几个关键步骤：1.确定焊接要求：根据产品的设计要求和技术要求，明确焊接接头的类型、尺寸和材料等要求。

2.资料收集：收集和整理相关的焊接规范、标准以及过去的实践经验等，为编制工艺规程提供参考依据。

3.编制工艺参数：根据焊接要求和资料收集，确定焊接工艺参数，如焊接电流、电压、速度、焊接序列等。

5.编制检测规程：确定焊接接头的检测方法和标准，编制相应的检测规程，以确保焊接接头的质量。

6.过程控制与验证：在实际焊接过程中，进行过程控制和验证，根据工艺规程要求进行焊接接头的质量控制和监测。

7.修订和完善：根据实际应用中的反馈和总结，及时修订和完善工艺规程，以提高焊接接头的质量和工艺的可靠性。

总之，焊接工艺评定和焊接工艺规程实用编制是保证焊接接头质量的重要手段，只有通过严格的评定和标准化的编制方法，才能确保焊接接头的可靠性。

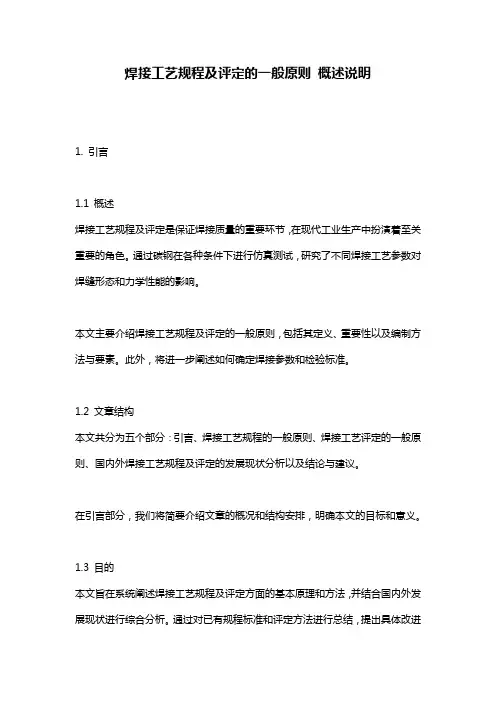

焊接工艺规程及评定的一般原则概述说明1. 引言1.1 概述焊接工艺规程及评定是保证焊接质量的重要环节，在现代工业生产中扮演着至关重要的角色。

通过碳钢在各种条件下进行仿真测试，研究了不同焊接工艺参数对焊缝形态和力学性能的影响。

本文主要介绍焊接工艺规程及评定的一般原则，包括其定义、重要性以及编制方法与要素。

此外，将进一步阐述如何确定焊接参数和检验标准。

1.2 文章结构本文共分为五个部分：引言、焊接工艺规程的一般原则、焊接工艺评定的一般原则、国内外焊接工艺规程及评定的发展现状分析以及结论与建议。

在引言部分，我们将简要介绍文章的概况和结构安排，明确本文的目标和意义。

1.3 目的本文旨在系统阐述焊接工艺规程及评定方面的基本原理和方法，并结合国内外发展现状进行综合分析。

通过对已有规程标准和评定方法进行总结，提出具体改进措施和建议，以促进我国焊接工艺规程及评定领域的发展，同时解决当前面临的问题和挑战。

通过本文的研究和总结，将为相关领域的从业人员和研究者提供参考，促进焊接工艺规程及评定体系的完善与提升。

2. 焊接工艺规程的一般原则：2.1 定义和重要性：焊接工艺规程是指为了保证焊接质量和可靠性，根据具体焊接材料、结构和设计要求而制定的具体技术文件。

它主要包括了各种焊接方法、工艺参数、操作规范以及检验标准等方面的内容。

焊接工艺规程的编制十分重要，可以有效指导焊接操作人员进行正确的焊接工作，确保焊缝质量符合要求，并有助于提高生产效率。

2.2 规程的编制方法与要素：焊接工艺规程的编制需要遵循一定的方法与要素。

首先需要充分了解所需焊接材料的特性和结构设计要求，确保选取适当的焊接方法；其次，在选择合适的焊接设备和电流电压参数时，必须考虑到材料种类、厚度以及焊缝形状等因素；此外，在编制规程时还需考虑操作步骤、预热温度和间隔时间等细节问题；最后，在制定检验标准时必须结合相关标准规定进行。

2.3 焊接参数和检验标准的确定：焊接工艺规程中焊接参数的确定是非常关键的步骤。

第一部承压设备焊接工艺评定3. 定义和术语焊接工艺评定预焊接工艺规程PWPS焊接工艺评定报告PQR焊接工艺规程WPS焊接作业指导书WWI焊接工艺附加评定焊件试件爆后热处理PWHT下转变温度：加热期间开始形成奥氏体的相变温度上转变温度: 加热期间完成奥氏体转变的相变温度面弯：弯曲试样受拉面为焊缝正面的弯曲背弯：弯曲试样受拉面为焊缝背面的弯曲侧弯：弯曲试样受拉面为焊缝横截面的弯曲螺柱电弧焊缼欠：在焊接接头与母材中，无损检测标准允许存在的不连续部位。

5.1.2 母材分类分组类别级别牌号、级别、型号标准Fe-1 Fe-1-2 Q345R GB7135.1.3 填充金属及分类焊条分类分类代号依据标准及型号示例FeT-1-2 熔敷金属抗拉强度不小于490 NB/T47018.2 E50XX;E50XX-X气焊、气体保护焊、等离子弧焊用焊丝、填充丝分类分类代号依据标准及型号示例FeS-1-2 熔敷金属抗拉强度不小于490 NB/T 47018.3 ER55-D2; ER55-D2-TI埋弧焊用焊丝分类分类代号依据标准及型号示例FeMS-1-2 熔敷金属抗拉强度不小于480 NB/T 47018.4 H08MnA;H10Mn2;H10MnSiI碳钢、低合金钢和不锈钢埋弧焊焊剂分类类别代号焊剂型号、类型焊剂标准FeG-1 F4XX-HXXX NB/T 47018.4 (限GB/T5293)FeG-2 F5XX-HXXX NB/T 47018.4 (限GB/T12470)F48XX-HXXXFeG-3 F55XX-HXXX NB/T 47018.4 (限GB/T12470)FeG-4 F62XX-HXXX NB/T 47018.4 (限GB/T12470)FeG-5 熔炼焊剂NB/T 47018.4 (限GB/17854)FeG-6 烧结焊剂……5.1.4 焊后热处理及分类5.1.4.1 类别1）不进行焊后热处理2）低于下转变温度进行焊后热处理3）高于上。

焊接工艺评定焊接工艺规程实用编制方法一、焊接工艺评定方法：1.确定焊接材料：按照设计要求选择合适的焊接材料，包括焊接金属材料和辅助材料。

2.选择焊接方法：根据焊接材料的特性和工艺要求，选择合适的焊接方法，例如手工电弧焊、半自动焊、气体保护焊等。

3.设计焊接工艺参数：根据焊接材料和焊接方法，确定焊接工艺参数，包括焊接电流、焊接电压、焊接速度等。

4.制作焊接试件：采用焊接材料和工艺参数进行焊接试验，制作一定数量的焊接试件。

5.执行焊接试验：采用焊接试件进行焊接试验，评估焊缝的焊接质量和性能，包括焊缝的外观、强度、断裂韧性等。

6.评定焊接工艺水平：根据焊接试验的结果，评定焊接工艺的合格等级，并确定相应的焊接工艺规范。

二、焊接工艺规程编制方法：1.明确编制目的和需求：确定焊接工艺规程编制的目的和需求，包括焊接材料、焊接方法、焊接工艺参数等方面的要求。

2.收集相关数据和信息：收集与焊接工艺相关的数据和信息，包括焊接材料的性能、焊接方法的原理、焊接工艺参数的选择等。

3.制定焊接规程：根据收集到的数据和信息，制定焊接工艺规程的内容和格式。

规程应包括焊接材料、焊接方法、焊接工艺参数、检验要求等。

4.审核修改规程：组织专家对制定的焊接工艺规程进行审核，修改不合理或错误的部分，确保规程的准确性和可操作性。

5.发布规程并培训宣传：将修订后的焊接工艺规程发布给相关人员，并组织培训和宣传活动，确保相关人员能够正确理解和操作焊接工艺规程。

6.定期修订规程：根据焊接实际情况和技术进步，定期修订焊接工艺规程，保持规程的准确性和适应性。

总结：焊接工艺评定和焊接工艺规程的编制是确保焊接质量和工艺标准化的重要手段。

通过合理的焊接工艺评定，可以确定合适的焊接工艺参数，保证焊接质量。

而焊接工艺规程的编制可以使焊接操作符合标准化要求，提高生产效率和质量标准。

因此，对焊接工艺评定和工艺规程的实用编制方法有一定的了解和应用能力，有助于提高焊接质量和工艺标准化水平。

焊接工艺评定（含试验、检验）规程1 一般要求1.1 评定人员的资格（1）主持“评定”工作的人员必须是从事焊接技术工作的工程师或焊接技师。

（2）评定试件应由本单位技能熟练的焊工施焊。

（3）对评定试件进行无损检测人员必须是有劳动部门颁发的Ⅱ级以上证书，其他检验人员应有有关部门资格认定。

1.2用于焊接工艺评定的母材应符合设计文件和相应标准的规定，且应有出厂质量证明书或复验证明。

1.3焊条、焊丝、焊剂等焊接材料应符合相应在标准且有出厂质量证明书，焊接用气体应符合有关标准的规定。

1.4 焊接工艺评定所用设备应处于正常的工作状态，仪表、气体、流量计等应合格。

1.5焊接工艺评定应以可靠的母材焊接性能试验为依据，并在产品的焊接之前完成。

属于探讨、选择工艺参数的工艺试验或可焊性试验应在工艺评定前的焊接性试验范围内处理，不属于本规定的范围。

2 焊接工艺评定规则2.1焊接工艺评定应根据设计文件和业主的要求选用评定标准。

（1）锅炉行业的焊接工艺评定应选用JB4420—89《锅炉焊接工艺评定》。

（2）钢制压力容器行业应选用JB4708—2000《钢制压力容器焊接工艺评定》。

（3）压力管道行业应选用GB50236—98《现场设备、工业管道焊接工程施工及验收规范》。

（4）石油化工行业应选用SHJ509—88《石油化工工程焊接工艺评定》。

（5）水利电力行业应选用SD340—89《火力发电厂锅炉压力容器焊接工艺评定规程》。

（6）钢结构焊接工艺评定按JGJ81—2002《建筑钢结构焊接规程》和JB4708—2000《钢制压力容器焊接工艺评定》进行评定。

（7）铁路、钢桥焊接工艺评定应按TB10212—98《铁路、钢桥制造规范》进行评定。

2.2评定对接焊缝焊接工艺时，采用对接焊缝试件。

对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。

评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。

（1）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。
