点动正转控制线路课件

教学难点
1.接线
荣昌职业教育中心：高平
2.自检、排除电路故障
皮内注射法
知识储备
基础知识环节薄弱,具备一定的生活常识
学习能力
荣昌职业教育中心：高平
自主学习能力欠缺
心理特点
注意力不集中，缺乏自信与自我约束力
皮内注射法
教法指导
学法指导
小组 实验 探究 任务 教育中心：高平
《电力拖动控制线路与技能训练》
点 动 正 转 控 制 线 路
荣昌职业教育中心：高平
皮内注射法
皮内注射法
本课题选自劳动第三版教材《电力拖动控制
线路与技能训练》第二单元课题二。
本教材为了便于学生学习，按任务课题以递
进地方式加以呈现，本课题是实践操作的开门
课题，学生综合运用前期所学基本元器件，为
实现控制电路功能提供了良好开端，并为学生
3
3
2.转动:按下SB
3. 停止：松开SB
荣昌职业教育中心：高平
U
V
W KM
PE
M 3～
二、识图选件，感受新知 （13min）
皮内注射法
荣昌职业教育中心：高平
三、深度探究 突出重点 （30min）
皮内注射法
识读电气原理图、选用线路元器件；绘 请判断操作对错？说明原因？ 制布置图和接线图
荣昌职业教育中心：高平
荣昌职业教育中心：高平
荣昌职业教育中心：高平
皮内注射法
荣昌职业教育中心：高平
皮内注射法
皮内注射法
安全教育
教学素材
荣昌职业教育中心：高平
科学分组
荣昌职业教育中心：高平
皮内注射法
短路 保护
QF
皮内注射法

点动正转控制线路的识读： 点动正转控制线路的识读： 1、电源电路 、 L1 L2 2、主电路 、 L3 3、辅助电路 、 熔断器FU2、热 、 熔断器 三相交流电源L1\L2\L3 三相交流电源、交流 继电器常闭触头 熔断器FU1、 熔断器 和三极控制开关QF共同 和三极控制开关、 共同 KH、按钮主触头 、按钮SB、 接触器KM主触头、 主触头、 接触器 构成了点动控制线路的 交流接触器线圈 热继电器热元件KH 热继电器热元件 电源电路 KM构成控制电路 构成控制电路 及负载电动机M构成 及负载电动机 构成 主电路
安装布线
明生产规程及故意乱线敷设
150min完成，每超过10min扣10分，不得超过 20min。
电器布置图
安装器件
FU1
FU2
QS
FU1
FU2
QS
KM
KM
SB HK XT HK XT
SB
安装步骤及工艺要求 （2）布线（结线） 1）采用铜芯软线布线。 2）布线时，严禁损伤线芯和导线绝缘，并留余量。 3）各电器元件接线端子引出导线的走向以元件的 水平中心线为界限，在水平中心线以上接线端子 引出的导线，必须进入元件上方的走线槽；在水 平中心线以下接线端子引出的导线，必须进入元 件下方的走线槽。任何导线都不允许从水平方向 进入走线槽内。 4）各电器元件接线端子上引出或引入的导线，除 间距很小或元件机械强度很差时允许直接架空敷设 外，其他导线必须经过走线槽进行连接。
绘制、识读电路图应遵循以下原则：
U11
FU2
V11 W11
1
1）电路图一般分为：
电源电路 主电路 辅助电路（控制 辅助电路（ 电路） 电路）
电路构成及绘制画法： 电路构成及绘制画法： 电源电路 主电路

动触头
静触头
触头压 力弹簧
双断点桥式触头
指形触头
触头的结构形式
第11页/共45页
主触头——通断电流较大的主电路，一般由三对常开触头 组成。
辅助触头——通断较小电流的控制电路，一般由两对常开 和两对常闭触头组成。
常开和常闭——指电磁系统未通电动作前触头的状态。 当线圈通电时，常闭触头先断开，常开触头随后闭合，中 间有一个很短的时间差。
（2）主触头的额定工作电流应大于或等于负载电路的电流； 还要注意的是接触器主触头的额定工作电流是在规定的条件下 （额定工作电压、使用类别、操作频率等）能够正常工作的电 流值，当实际使用条件不同时，这个电流值也将随之改变。
（3）主触头的额定工作电流应大于或等于负载电路的电压。
（4）吸引线圈的额定电压应与控制回路电压相一致，接触 器在线圈额定电压85％及以上时应能可靠地吸合。
第36页/共45页
检查电路故障，不能用试电笔代替电压表，因为 从试电笔氖灯的亮度不易查出电压的高低，有时甚 至会得出错误的结论。
四、元器件规格、质量检查 1．根据仪表、工具、耗材和器材表，检查其各元器件、耗 材与表中的型号与规格是否一致。 2．检查各元器件的外观是否完整无损，附件、备件是否齐全。 3．用仪表检查各元器件和电动机的有关技术数据是否符合 要求。
第27页/共45页
4．接触器、按钮安装前的检查：
1）检查接触器铭牌与线圈的技术数据（如额定电压、电 流、操作频率等）是否符合实际使用要求。
第29页/共45页
（2）接触器的安装与使用维护要求 1）接触器的安装
①交流接触器一般应安装在垂直面上，倾斜度不得超过5°； 若有散热孔，则应将有孔的一面放在垂直方向上，并按规定留 有适当的飞弧空间。

安全保护电路故障排除
安全保护电路故障排除是保障操作人员和设备安全的必要措施。
安全保护电路故障通常表现为安全保护装置不工作或误动作。应检查安全保护装 置的输入输出是否正常，如有异常应及时修复或更换。同时，应定期对安全保护 装置进行校验，确保其准确性和可靠性。
Part
06
课程总结与展望
课程总结
课程内容安排
学、虚拟仿真等，以提高教学效果和学生的学习兴趣。
THANKS
感谢您的观看
01
02
03
固定元件
按照电路图，将所有元件 固定在适当的位置上，确 保元件稳定可靠。
连接线路
根据电路图，使用适当的 导线将所有元件连接起来， 确保连接牢固、美观。
安装电源
将电源接入控制线路中， 确保电源电压符合要求， 并注意安全接地。
控制线路的调试方法
检查线路 在通电前，仔细检查线路 1
连接是否正确、牢固，确 保无短路或断路现象。
元件作用
启动按钮用于启动电动机，停止 按钮用于停止电动机，接触器线 圈用于控制电动机的启停，热继
电器用于过载保护。
安全保护电路分析
安全保护电路组成
安全保护电路主要由热继电器、熔断器等组成。
工作原理
当电动机过载时，热继电器动作，断开控制电路，接触器失电，电动机停转，起到过载保 护的作用；当电路中出现短路或严重过载时，熔断器熔断，切断电路，保护电路元件不受 损坏。
保护电路
用于保护设备免受过载、 短路等故障的损害。
点动正转的工作原理
01
当按下启动按钮时，控制电路接 通，接触器线圈得电，主电路闭 合，电机开始正转。
02
当松开启动按钮时，控制电路断 开，接触器线圈失电，主电路断 开，电机停止转动。

背景
随着工业自动化的发展，电动机的控制方式越来越多样化。点动正转控制线路作为最基 础的控制方式之一，在工业生产和日常生活中的许多场合都有广泛应用。
点动正转控制线路的定义
定义
点动正转控制线路是一种通过按钮和 接触器实现对电动机正转控制的电路 。其主要由电源、按钮、接触器、热 继电器、电动机等部分组成。
科研设备
在科学实验设备中，如显微镜、望远镜等，通过点动正转控制线路 实现电机的间歇性转动。
游乐设施
在游乐场设施中，如旋转木马、摩天轮等，点动正转控制线路用于 电机的间歇性转动，实现游乐设施的间歇性运动。
Part
05
点动正转控制线路的优缺点
优点
操作简单 1
线路结构简单，操作方便， 容易实现。
适用性强 4
Part
04
点动正转控制线路的应用
工业控制
01
自动化生产线
点动正转控制线路可以用于自动 化生产线上的电机控制，实现生 产过程中的间歇性运动。
物料传送
02
03
包装机械
在工厂中，利用点动正转控制线 路控制电机，实现物料的间歇性 传送。
在包装机械中，通过点动正转控 制线路控制电机的启停，实现包 装动作的精确控制。
Part
03
点动正转控制线路的元件组成
电源开关
作用
用于接通或断开电源，为 电动机提供电源。
选择
应选择合适的开关容量， 以确保安全可靠地控制电 动机的启动和停止。
类型
常用的电源开关有闸刀开 关、断路器等。
熔断器
STEP 01
作用
STEP 03
STEP 02
选择
类型
常用的熔断器有插入式熔 断器和管式熔断器等。

、反馈控制线路等。
控制线路的设计需要根据控制需 求进行，例如需要选择合适的线
路类型、元件连接方式等。
03
点动控制线路的电路图
点动控制线路的电路符号
熔断器
用于保护电路，常用符号为 “FU”。
控制按钮
用于发出控制指令，常用符号 为“SB”。
电源开关
用于控制电路的电源通断，常 用符号为“QS”。
接触器
电源的电压和电流需 要根据负载和控制线 路的需求进行选择。
电源的种类有很多， 常见的有干电池、铅 酸蓄电池、锂离子电 池等。
开关
开关是控制线路中的重要元件，用于 控制电路的通断。
开关的选择需要根据控制需求进行， 例如需要选择合适的开关类型、触点 容量等。
开关的种类有很多，常见的有机械开 关、继电器开关、晶体管开关等。
详细描述
当按下按钮开关时，按钮开关接通接触器的线圈电路，使接 触器吸合，主电路接通，电动机通电运转；松开按钮开关时 ，按钮开关断开接触器的线圈电路，使接触器断开，主电路 断开，电动机断电停止运转。
点动控制线路的应用场景
总结词
点动控制线路适用于需要频繁启动和停止的电动机控制场合，如机床、冲压机等 。
详细描述
由于点动控制线路结构简单、操作方便、成本低廉，因此在一些需要简单控制的 场合应用广泛。例如在机床中，可以通过点动控制线路来控制主轴的启动和停止 ；在冲压机中，可以通过点动控制线路来控制冲压动作的进行和停止。
02
点动控制线路的组成元件
电源
电源是整个控制线路 的能源提供者，为整 个电路提供电能。
《点动控制线路》PPT课件
目 录
• 点动控制线路的基本概念 • 点动控制线路的组成元件 • 点动控制线路的电路图 • 点动控制线路的故障排查与维修 • 点动控制线路的安全操作规范

工作原理分析，用箭头和电器文字符号，配以少量文字表述。
二、电动控制线路

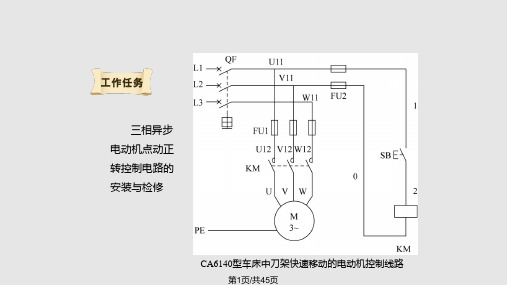

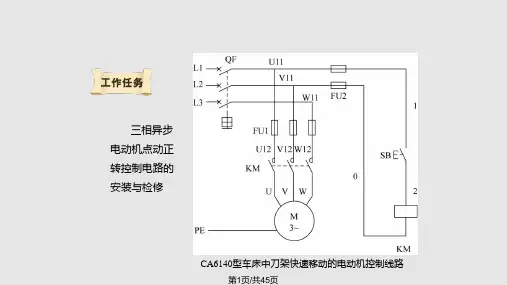

手动控制虽然所用元件少，线路简单，但安全性差，不能实现远程自动控制。例如在CA6140型车床中刀架的快速移动控制，就属于电动控制。
电动控制：按下启动按钮电动机就得电运转，松开按钮电动机就停转的控制方法。
尽管它组成简单，但控制线路常用电路图、布置图和接线图表示，所以要是生产机械实现所要的控制要求就必须能识读电气控制图。
2、读接线图方法与步骤
（1）弄清楚原理图和接线图中电器元件的对应关系；
（2）看清楚各部位使用导线的根数和规格；
（3）根据接线图中的线号，研究主电路的线路走向。可以从用电器开始往上读到电源，找出沿途碰到的电器元件；
（4）分析辅助线路走向的方法是从电源线的一端经过某一条支路走到电源线的另一端，找出沿途碰到的电器元件。
二、接线图
电气接线图是根据电气设备和电器元件的实际位置和安装情况进行绘制的。以表示电气设备各个单元之间的接线关系。主要用于安装接线和线路检查维修。
接线图的绘制：
1、电器接线图中各个电器元件的图形符号及文字符号必须与原理图完全一致，并且符合国家标准。同一个电器元件的所有部件应画在一起，并用虚线框起来，接触器KM接线图的画法。
课题名称
第二章电机点动控制线路
课时
授课班级
授课教师
授课时间
刘兵
教学目标
知识目标:
1、了解电路图、布置图和接线图的特点，掌握读识的原则；
2、掌握电动机基本控制线路的安装步骤（安装、调试与维修）；
3、掌握电机各种正转控制线路的组成及原理，能熟练画出电路图；
教材
分析
重点
电路图、布置图和接线图的绘制、识读原则

问：热继电器为什么只能作过载保护，不能作短路保护？ 因为热继电器的热惯性大，即热继电器的双金属片受热
膨胀弯曲需要一定的时间。当电动机发生短路时，由于短 路电流很大，热继电器还没来得及动作，供电线路和电源 设备可能就已经损坏。而在电动机启动时，由于启动时间 很短。热继电器还没来得及动作，电动机启动已经完毕。 满足电动机启动电流要求。所以，短路保护和过载保护不 能互相代替使用。
电动机在运行的过程中，如果长时间负载过大，或缺相运行， 都可能使电动机定子绕组的电流增大，超过其额定值。在这 种情况下，熔断器往往并不熔断，从而引起定子绕组过热， 使温度升高。若温度超过允许温度，就会造成绝缘损坏，缩 短电动机的使用寿命，严重时甚至会烧毁电动机的定子绕组。 因此必须对电动机采取过载保护。
交流
M
接触器
3~
KM
开关QS
熔断器FU 直 接 起 动 控 制 电 路
热继电器
FR
3～
停车按钮
SB2
起动按钮
SB1
松开 SB1
电机连
续运转
交流
M
接触器
3~
KM
开关QS
熔断器FU 直 接 起 动 控 制 电 路
热继电器
FR
3～
停车按钮
SB2
起动按钮
SB1
按SB2
电机
停转
交流
M
接触器
3~
KM
工作原理：
自锁：当启动按钮松开后，接触器通过自身的辅助 常开触头使其线圈保持得电的作用。
位置：与启动按钮并联
思考：
当按下图中的停止按 钮SB1，电动机失电 停转后，松开SB1使 其触头回复闭合，电 动机会不会自动重新 启动？为什么？

KM自锁触头分断
电动机M失电停转
KM主触头分断
2020/12/27
22
作业 1、绘制连续与点动正转控制线路原理 图。 2、绘制连续与点动正转控制线路接线图。
2020/12/27
23
教学反思
本节课主要讲述连续与点动正转控制 线路，其主要内容是连续与点动正转控 制线路原理图和接线图，要求同学们能 够理论和实际相结合。难度不低，但大 部分同学都能掌握较好。今后教学还应 发挥学科优势，加强实验教学。
QF
L1
U11
L2
V11
L3
W11
FU1
U12 V12 W12 KM
错误2
PE
U VW
M 错误1 3
1
KH
2ห้องสมุดไป่ตู้
SB2
错误3
3
KM
5
SB1 SB3
4
KM
0
2020/12/27
图3.电气控制线路图
14
连续与点动混合正转控制线路（一）
QF
FU2
L1
U11
L2
V11
1
L3
W11
0
KH
FU1
2
SB2 U12 V12 W12
2020/12/27
20
（二）、工作原理：
先合上电源开关QS 。 1、连续控制：
（1）、启动：
KM自锁触头闭合自锁—— 电动机M
按下SB1 KM线圈得电-
启动并连
KM主触头闭合 ———— 续运转
（2）、停止：
KM自锁触头分断解除自锁— 电动
按下SB3 KM线圈失电-
机M
KM主触头闭合 —————— 停转

QS
L1 L2
FU2
作
L3
原
FU1
理 停止：
SB
松开SB，
KM
KM线圈失电，
KM主触头断开，
KM
电动机M停转。
M
点动控制线路
3~
任务分析
三、线路特点：
按下按钮，M得电运行； 松开按钮，M失电停止。
适用范围：
常用于车床溜板箱快速移动 电动机的控制
任务实施
• 画一画 • 列一列 • 做一做 • 测一测 • 试一试
一电路图电路图是根据生产机械运劢形式对电气控制系统的要求采用国家统一规定的电气图形符号和文字符号按照电气设备的工作顺序详绅表示电路设备或成套装置的全部基本组成和连接关系的一种简一般原则1以国标图形符号表示电气元器件2主电路不辅劣电路分开3可以将同一个电器元分解为几部分4各电器元件的触头位置都按未受外力作用时的常态位置画出5有直接电联系的交叉点用小黑点表示从电源引入用l1l2l3表示2开关之后用uvw表示3电劢机各分支电路用文字符号加阿拉伯数字4控制电路用阿拉伯数字编3
任务实施
1、通电试车时，认真执行安全操作规程的有 关规定，一人监护，一人操作。试车前，应检 查与通电试车有关的电气设备是否有不安全的 因素存在，若查出应立即整改，然后方能试车。
六 通 2、通电试车时，须由教师在现场监护。合上电 电 源后，用测电笔检查熔断器出线端，氖管亮说 调 明电源接通。按下SB, 观察KM工作是否正常， 试 有无卡阻及噪声过大等现象，电动机运行是否
• 由于各种生产机械的工作性质和加工工艺 不同，使得它们对电动机的控制要求不同。要 使电动机按照生产机械的要求正常安全地运转， 必须配置一定的电器，组成一定的控制线路， 才能达到目的。在生产实践中，一台生产机械 的控制线路可以比较简单，也可能相当复杂， 但任何复杂的控制线路总是由一些基本控制线 路有机地组合起来的。所以要我们了解电路图， 连接图和布置图等，和掌握电气原理图，接线 图和布置图的绘制原则。
