电动机点动正转控制电路.

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

机床的几种控制线路一、点动控制线路如图5—8所示是接触器点动控制线路。

这种控制线路的特点是按下按钮，电动机就转动，松开按钮，电动机就停转，所以叫做点动控制线路。

电动葫芦的起重电动机控制，车床拖板箱快速移动的电动机控制等，都采用点动控制线路。

部分，一是由三相电源L1，L2和L3经熔断器FU1和接触器的三对主触头KM到三相异步电动机电路，是动力电路又称主电路。

二是由熔断器FU2、按钮SB和接触器线圈KM组成的控制电路，又称辅助电路。

该线路的工作原理如下：1．准备使用时先合上开关S。

2．启动与运行按下SB→线圈KM得电→三对主触头KM闭合(电源与负载接通)→电动机M启动、运行。

3．停止松开SB→线圈KM失电→三对主触头KM断开(电源与负载断开)→电动机M停转。

二、看懂机床控制线路的基本要领为了便于掌握机床控制线路，下面介绍一些识图的基本要求。

1．电气原理图用以表达机床控制线路工作原理的是电气原理图。

电气原理图是根据电气作用原理用展开法绘制的，不考虑电气设备和电气元件的实际结构及安装情况，只作研究电气原理与分析故障用。

它能清楚地指出电流的路径、控制电器与用电器的相互关系和线路的工作原理。

所谓展开法，就是把某个电气设备的一条或数条电路按水平或垂直位置画出，按照电路的先后工作顺序一一排列起来，然后接到电源上。

一般将主电路画在图样左边或上部，把控制电路画在图样的右边或下部。

这种画法可把同一电气的部件分开，分别画在主电路和控制电路的相应部位，但要用同一符号表示。

如图5—8所示，接触器的主触头在主电路中，而接触器的线圈在控制电路中，但是都用KM符号表示，说明它们是同一电气的部件。

这样使得主电路与控制电路容易区别，便于单独对主电路与控制电路的各自工作过程，及它们的相互联系进行分析。

各电气触头的位置是电路没有通电或电气未受外力的常态位置，分析控制线路工作时应从触头的常态位置进行。

2．看图的基本原则看图时，先分析主电路，然后研究控制电路，以及控制电路对主电路的控制作用。

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

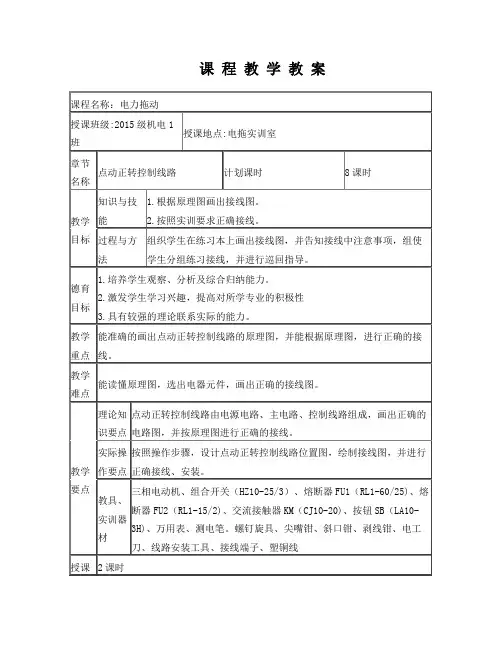

电动机点动正转控制电路说课稿尊敬的评委老师：大家好！我是来自余姚市职业技术学校的施迎春。

今天我说课的内容是《电动机点动正转控制电路》。

接下来我将从教材分析、学情分析、教学目标及重难点、教法学法、教学过程、教学反思七个方面为大家展示本节课的教学设计。

一、教材分析：本课选自陈亚萍老师主编，中国高等教育出版社出版的《电工技能与实训—项目式教学》中的第七章第二节。

主要讲述电动机点动正转控制电路的相关知识，涉及知识点不多，需要用两节课时进行教学。

所以我根据学生的实际情况对教学内容进行整合，将其分为两个板块：1主电路的线路连接，2控制电路的线路连接及调试。

本课时所传授的是第二板块中的内容。

二、学情分析：教学对象是中职机电专业二年级学生。

学生上节课已经学习了电动机手动正转控制电路，有了一定的理论与实践基础。

同时学生的动手操作能力和自我表现欲较强，师生间、生生间的互动较自然。

加以正确引导，可以激发学生的兴趣，有效培养其学习能力，而且能促进学生个性发展。

所以，根据上述教材分析，结合学生已有的认知结构和心理特征，制定如下教学目标。

三、教学目标：知识与技能目标：理解点动正转控制电路的工作原理。

熟练掌握连接电动机点动正转控制电路的方法。

方法与过程目标：培养学生观察、分析、动手操作及主动探究、合作学习的能力。

情感、态度、价值观目标：培养学生的团队意识、自主探究的学习能力和学习兴趣，树立学生的学习自信心。

同时，将企业优秀管理理念融入到教学中，培养学生清洁、清扫、安全、规范的职业素养。

四、重点难点遵照新课标，在吃透教材的基础上，确定教学重点为“控制电路的连接”，教学难点为“按钮的连接”。

我利用多媒体，在学生已经完成的主电路图片上进行控制电路的模拟接线，以此向学生进行直观演示，通过虚实结合的教学方法来突出重点，突破难点。

五、教法学法为在有限的教学时间内，更好地完成教学任务，本课选用情景教学法、任务驱动教学法和自主探究、分组合作等学法。
