配电线路选择

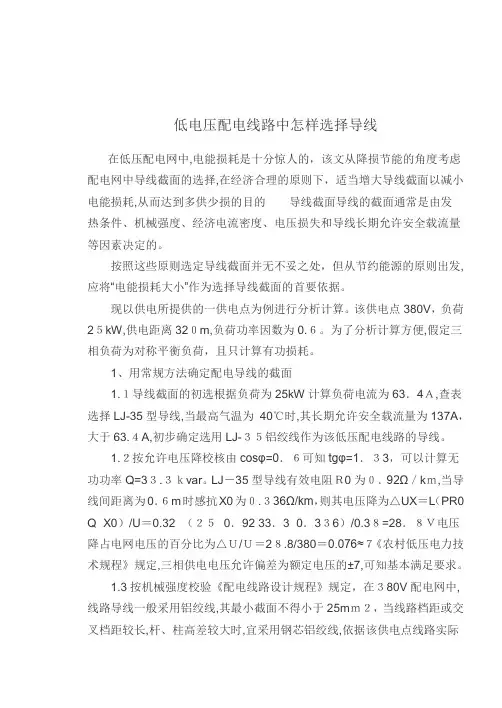

低电压配电线路中怎样选择导线在低压配电网中,电能损耗是十分惊人的，该文从降损节能的角度考虑配电网中导线截面的选择,在经济合理的原则下，适当增大导线截面以减小电能损耗,从而达到多供少损的目的导线截面导线的截面通常是由发热条件、机械强度、经济电流密度、电压损失和导线长期允许安全载流量等因素决定的。

按照这些原则选定导线截面并无不妥之处，但从节约能源的原则出发,应将“电能损耗大小”作为选择导线截面的首要依据。

现以供电所提供的一供电点为例进行分析计算。

该供电点380V，负荷2５kW,供电距离32０m,负荷功率因数为0.６。

为了分析计算方便,假定三相负荷为对称平衡负荷，且只计算有功损耗。

1、用常规方法确定配电导线的截面1.１导线截面的初选根据负荷为25kW计算负荷电流为63．4Ａ,查表选择LJ-35型导线,当最高气温为40℃时,其长期允许安全载流量为137A，大于63.４A,初步确定选用LJ-３５铝绞线作为该低压配电线路的导线。

1.２按允许电压降校核由cosφ=0．６可知tgφ=1．３3，可以计算无功功率Q=3３.３ｋvar。

LJ－35型导线有效电阻Ｒ0为０．92Ω／kｍ,当导线间距离为0．６m时感抗X0为０.３36Ω/km，则其电压降为△UX＝L（PR0 Q×X0）/U＝0.32×（２５×0．92 33．3×0．3３6）/0.3８=28．８Ｖ电压降占电网电压的百分比为△Ｕ/Ｕ＝2８.8/380＝0.076≈７《农村低压电力技术规程》规定,三相供电电压允许偏差为额定电压的±7,可知基本满足要求。

1.3按机械强度校验《配电线路设计规程》规定，在３80V配电网中,线路导线一般采用铝绞线,其最小截面不得小于25mｍ２，当线路档距或交叉档距较长,杆、柱高差较大时,宜采用钢芯铝绞线,依据该供电点线路实际情况,所选导线满足机械强度要求。

可以确定本供电点采用LJ－35型铝绞线作为输电导线。

架空配电线路导线安全系数的选择配电线路导线的安全系数是指导线的承载能力与实际负荷之比，是衡量导线安全性能的重要指标。

在架空配电线路设计中，选择合适的导线安全系数是确保线路安全可靠运行的关键因素之一。

一、导线安全系数的意义导线安全系数是指导线的承载能力与实际负荷之比，是导线安全性能的重要指标。

导线安全系数越大，导线的承载能力越大，线路的安全性能越高。

因此，在架空配电线路设计中，选择合适的导线安全系数是确保线路安全可靠运行的关键因素之一。

二、导线安全系数的选择1. 根据线路的负荷特性选择在选择导线安全系数时，需要根据线路的负荷特性进行选择。

一般来说，线路的负荷特性分为两种：瞬时负荷和持续负荷。

瞬时负荷是指短时间内出现的负荷，如雷击、短路等；持续负荷是指长时间内持续存在的负荷，如正常用电负荷。

对于瞬时负荷较大的线路，需要选择较高的导线安全系数，以确保导线的承载能力足够强；对于持续负荷较大的线路，可以选择较低的导线安全系数，以减少线路的成本。

2. 根据导线的材料选择导线的材料也是选择导线安全系数的重要因素之一。

不同材料的导线承载能力不同，因此需要根据导线的材料选择合适的导线安全系数。

一般来说，铜导线的承载能力较高，可以选择较低的导线安全系数；而铝导线的承载能力较低，需要选择较高的导线安全系数。

3. 根据线路的环境选择线路的环境也是选择导线安全系数的重要因素之一。

不同环境下，导线的承载能力也不同。

例如，在高海拔地区，导线的承载能力会受到气压的影响，需要选择较高的导线安全系数；而在潮湿的环境下，导线的承载能力会受到腐蚀的影响，需要选择较高的导线安全系数。

三、导线安全系数的计算导线安全系数的计算需要考虑导线的承载能力和实际负荷。

导线的承载能力可以通过导线的材料、截面积、长度等参数进行计算；实际负荷可以通过线路的负荷特性进行计算。

根据导线的承载能力和实际负荷，可以计算出导线的安全系数。

四、导线安全系数的应用在架空配电线路设计中，选择合适的导线安全系数是确保线路安全可靠运行的关键因素之一。

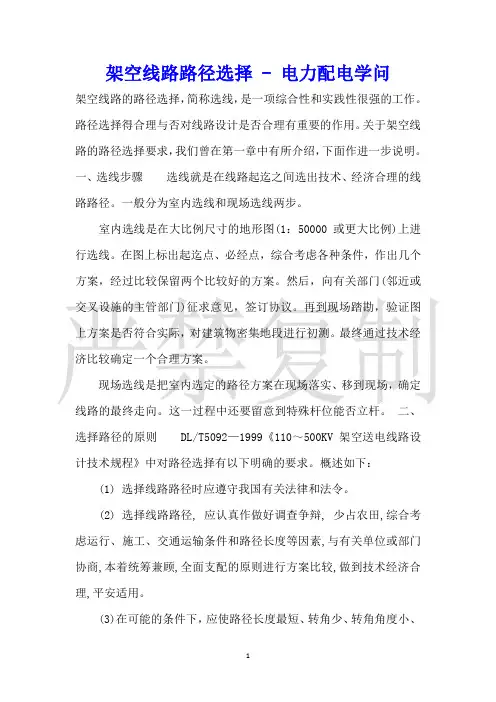

架空线路路径选择 - 电力配电学问架空线路的路径选择，简称选线，是一项综合性和实践性很强的工作。

路径选择得合理与否对线路设计是否合理有重要的作用。

关于架空线路的路径选择要求，我们曾在第一章中有所介绍，下面作进一步说明。

一、选线步骤选线就是在线路起迄之间选出技术、经济合理的线路路径。

一般分为室内选线和现场选线两步。

室内选线是在大比例尺寸的地形图(1：50000或更大比例)上进行选线。

在图上标出起迄点、必经点，综合考虑各种条件，作出几个方案，经过比较保留两个比较好的方案。

然后，向有关部门(邻近或交叉设施的主管部门)征求意见，签订协议。

再到现场踏勘，验证图上方案是否符合实际，对建筑物密集地段进行初测。

最终通过技术经济比较确定一个合理方案。

现场选线是把室内选定的路径方案在现场落实、移到现场，确定线路的最终走向。

这一过程中还要留意到特殊杆位能否立杆。

二、选择路径的原则DL/T5092—1999《110～500KV架空送电线路设计技术规程》中对路径选择有以下明确的要求。

概述如下：(1) 选择线路路径时应遵守我国有关法律和法令。

(2) 选择线路路径, 应认真作做好调查争辩, 少占农田,综合考虑运行、施工、交通运输条件和路径长度等因素,与有关单位或部门协商,本着统筹兼顾,全面支配的原则进行方案比较,做到技术经济合理,平安适用。

(3)在可能的条件下，应使路径长度最短、转角少、转角角度小、特殊跨越少、水文地质条件好、投资少、省材料、施工及运行便利、平安牢靠。

(4)线路应尽可能避开森林、绿化区、果木林、防护林带、公园等，必需穿越时也应从最窄处通过，尽量削减砍伐树木。

(5) 路径选择应尽量避开拆迁，削减拆迁房屋和其它建筑物。

同时,线路应尽量避开重冰区、不良地质地段，以削减基础施工量。

(6) 耐张段的长度,一般接受3～5Km。

对于超高压输电线路和运行、施工条件许可时,可适当延长。

高差或档距相差格外悬殊的山区和重冰区,应适当缩短。

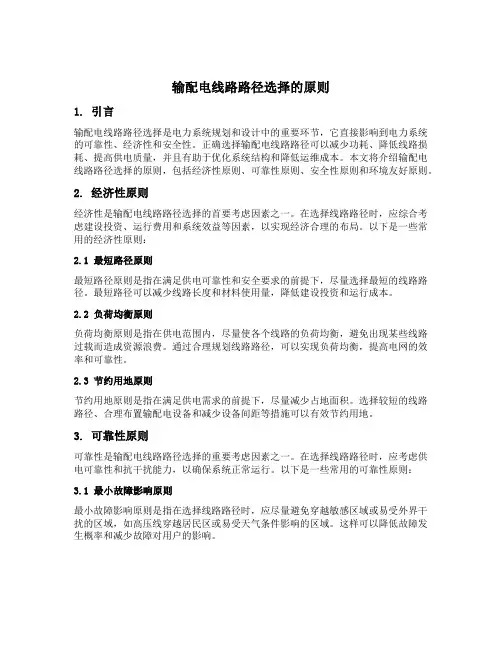

输配电线路路径选择的原则1. 引言输配电线路路径选择是电力系统规划和设计中的重要环节，它直接影响到电力系统的可靠性、经济性和安全性。

正确选择输配电线路路径可以减少功耗、降低线路损耗、提高供电质量，并且有助于优化系统结构和降低运维成本。

本文将介绍输配电线路路径选择的原则，包括经济性原则、可靠性原则、安全性原则和环境友好原则。

2. 经济性原则经济性是输配电线路路径选择的首要考虑因素之一。

在选择线路路径时，应综合考虑建设投资、运行费用和系统效益等因素，以实现经济合理的布局。

以下是一些常用的经济性原则：2.1 最短路径原则最短路径原则是指在满足供电可靠性和安全要求的前提下，尽量选择最短的线路路径。

最短路径可以减少线路长度和材料使用量，降低建设投资和运行成本。

2.2 负荷均衡原则负荷均衡原则是指在供电范围内，尽量使各个线路的负荷均衡，避免出现某些线路过载而造成资源浪费。

通过合理规划线路路径，可以实现负荷均衡，提高电网的效率和可靠性。

2.3 节约用地原则节约用地原则是指在满足供电需求的前提下，尽量减少占地面积。

选择较短的线路路径、合理布置输配电设备和减少设备间距等措施可以有效节约用地。

3. 可靠性原则可靠性是输配电线路路径选择的重要考虑因素之一。

在选择线路路径时，应考虑供电可靠性和抗干扰能力，以确保系统正常运行。

以下是一些常用的可靠性原则：3.1 最小故障影响原则最小故障影响原则是指在选择线路路径时，应尽量避免穿越敏感区域或易受外界干扰的区域，如高压线穿越居民区或易受天气条件影响的区域。

这样可以降低故障发生概率和减少故障对用户的影响。

3.2 备用供电路径原则备用供电路径原则是指在选择线路路径时，应考虑设置备用线路，以保证在主线路发生故障时能够及时切换到备用线路供电。

备用供电路径可以提高供电可靠性和快速恢复能力。

4. 安全性原则安全性是输配电线路路径选择的关键考虑因素之一。

在选择线路路径时，应考虑人身安全、设备安全和环境安全等方面的要求。

架空配电线路导线安全系数的选择随着现代社会对电力需求的不断增加，配电线路的安全性问题越来越受到重视。

而导线的安全系数是评估导线安全性的重要指标之一。

本文将从人类视角出发，探讨架空配电线路导线安全系数的选择。

我们需要了解什么是导线的安全系数。

导线的安全系数是指导线的承载能力与实际负荷之间的比值。

一般情况下，导线的承载能力应远大于实际负荷，以确保线路运行的安全稳定。

因此，在选择导线的安全系数时，需要考虑线路所承受的最大负荷，以及导线的材料和结构等因素。

选择导线的安全系数需要考虑导线的材料和结构。

不同的导线材料和结构对导线的承载能力会有不同的影响。

一般来说，高强度、耐腐蚀的材料更适合作为导线材料，以确保导线在恶劣环境下的安全运行。

而导线的结构设计也应考虑导线的承载能力，例如导线的截面形状、导线的绝缘层等。

导线的安全系数还应考虑线路的运行环境。

不同的运行环境对导线的安全性要求也不同。

例如，在高温环境下，导线的导电能力会受到影响，因此需要选择具有较高安全系数的导线。

而在高海拔地区，氧气稀薄会影响导线的绝缘性能，同样需要选择具有较高安全系数的导线。

在实际应用中，导线的安全系数一般选择在1.5到2之间。

这个范围既可以确保导线的安全性，又可以考虑导线的经济性。

如果安全系数过高，会导致导线的成本过高，不利于线路的建设和运行。

而安全系数过低，则会增加线路的故障和事故的风险。

导线的安全系数的选择还需要考虑国家和地区的相关标准和规范。

不同国家和地区对导线的安全系数有不同的要求。

在选择导线的安全系数时，应遵循当地的标准和规范，以确保线路的安全性和合规性。

总结起来，架空配电线路导线的安全系数选择需要综合考虑导线的承载能力、材料和结构、运行环境以及国家和地区的相关要求。

在实际应用中，安全系数一般选择在1.5到2之间，既考虑了导线的安全性，又兼顾了线路的经济性。

同时，导线的安全系数的选择也需要符合国家和地区的相关标准和规范。

通过合理选择导线的安全系数，可以提高架空配电线路的安全性和可靠性，保障电力供应的稳定运行。

［ 关键词 ］ 低压配 电线路 保护 选择性动作 断路 器 选择型 断路 器 非选择 型断路 器
１设 计 依 据 ．
低压配 电线路 保护 依据 国家标 准 Ｇ ５ ０ ４ ９ 《 压配 电设计 规 Ｂ ０５ —５ 低 范》 该规 范规定 了电路 几种故 障时的保护要 求 ， ， 设计 师的任务 是合理 选择保 护电器 的类 型，正 确整定其技术参数 。现在正进行该 规范的修 订， 本文将按 ＧＢ ０ ５ — ５版本 ， ５０４ ９ 并结合正在修订 的内容叙述 。 低 压保护 电器 主要使 用低压断路器 和低 压熔断器两类 ；断路器从 选择性 分类 ， “ 则有 非选择 陛断路 器” 具有反 时限和瞬 时动作 两个 过电 （ 流脱扣器 ） 选 择型断 路器 ” 另外 还具有 短延 时定 时限过 电流脱 扣 和“ （ 器） 两类 ， 名 称 就 知 道 他 们 的选 择 特性 很 不 相 同 。 从
科技信息
工 程 技 术

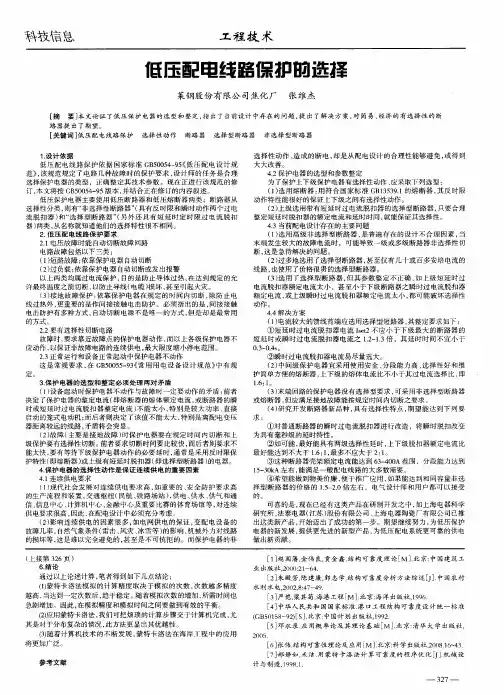

低 压 配 电 线 路 保 护 硇 选 择
莱钢 股份 有 限公 司焦化厂 张 维杰
［ 摘 要］ 本文论证 了低压保护 电器的选型和整 定， 出了当前设计 中存在 的 问题 ， 出了解 决方案 ， 简易、 指 提 对 经济的有选择性 的断
路 器提 出 了期 望 。
２ 低 压 配 电线 路 保 护 要求 ．
２１电压故 障时能 自动切断故 障回路 ． 电路 故 障包 括 以下 三 类 ： （） １短路故 障： 依靠保护 电器 自动切 断 （ ） 负载 ： ２过 依靠保护 电器 自动切 断或发出报警 以上两类均属过 电流保 护 ， 目的是防止导体 过热 ， 在达到规定 的允 许最终温度之前切断 ， 以防止导线 （ 电缆 ） 坏 ， 损 甚至引起火灾。 （ ） 地故障保护 ： ３接 依靠保护 电器在规 定的时 间内切断 ， 除防止 电 线 过 热 外 ， 重 要 的是 作 间接 接 触 电 击 防 护 。必 须 指 出 的 是 ， 更 间接 接 触 电击 防护有多种方式 ， 自动切 断电源不是唯一 的方 式 ， 但是却是最 常用 的方式 。 ２２要 有 选 择 性 切 断 电路 ． 故 障时 ， 要求靠近故 障点 的保 护电器动作 ， 而以上各级保护 电器 不 应动作 ， 以保证非故障 电路 的连续供 电， 大限度 缩小停 电范围。 最 ２ 正常运行和设备正常起动 中保护 电器不动作 ． ３ 这 是常规要 求 ， Ｇ ５ ０ ５ ９ 《 在 Ｂ ０ ５ — ３ 常用用 电设 备设计 规 范》 中有规

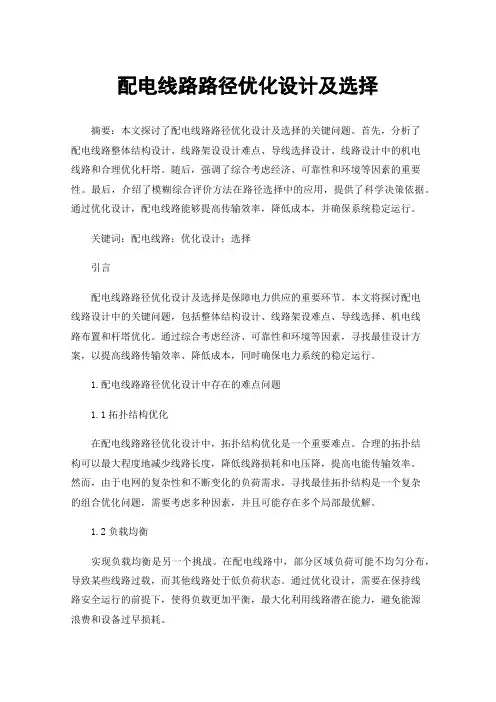

配电线路路径优化设计及选择摘要：本文探讨了配电线路路径优化设计及选择的关键问题。

首先，分析了配电线路整体结构设计、线路架设设计难点、导线选择设计、线路设计中的机电线路和合理优化杆塔。

随后，强调了综合考虑经济、可靠性和环境等因素的重要性。

最后，介绍了模糊综合评价方法在路径选择中的应用，提供了科学决策依据。

通过优化设计，配电线路能够提高传输效率，降低成本，并确保系统稳定运行。

关键词：配电线路；优化设计；选择引言配电线路路径优化设计及选择是保障电力供应的重要环节。

本文将探讨配电线路设计中的关键问题，包括整体结构设计、线路架设难点、导线选择、机电线路布置和杆塔优化。

通过综合考虑经济、可靠性和环境等因素，寻找最佳设计方案，以提高线路传输效率、降低成本，同时确保电力系统的稳定运行。

1.配电线路路径优化设计中存在的难点问题1.1拓扑结构优化在配电线路路径优化设计中，拓扑结构优化是一个重要难点。

合理的拓扑结构可以最大程度地减少线路长度，降低线路损耗和电压降，提高电能传输效率。

然而，由于电网的复杂性和不断变化的负荷需求，寻找最佳拓扑结构是一个复杂的组合优化问题，需要考虑多种因素，并且可能存在多个局部最优解。

1.2负载均衡实现负载均衡是另一个挑战。

在配电线路中，部分区域负荷可能不均匀分布，导致某些线路过载，而其他线路处于低负荷状态。

通过优化设计，需要在保持线路安全运行的前提下，使得负载更加平衡，最大化利用线路潜在能力，避免能源浪费和设备过早损耗。

1.3可靠性与鲁棒性配电线路必须保持高度可靠，以确保供电的稳定性和安全性。

然而，线路经常面临自然灾害、意外故障或恶意攻击等风险，因此需要优化设计以提高系统的鲁棒性。

在考虑多种潜在故障和异常情况的前提下，找到一种设计，使得系统具备快速自愈和容错能力，是一个复杂而困难的问题。

1.4成本与效益平衡配电线路路径的优化设计需要综合考虑建设和运维成本，以及设计所带来的效益。

降低线路建设成本可能导致系统效率下降，而过度优化线路路径可能造成高昂的设计和运维费用。

开环 网正 常运 行时 联络 开关 的两 侧都 相 当于一 条 馈 电线 的末端 ， 当某侧 失去 电源 时 ， 以通 过 自动 可 或人 工操 作 联 络 开关 ， 另一 侧 供 电 。为 了维 护 向 方便 ， 避免 因设 备检 修而 造成 全线 停 电 ， 响用 为 影 户 正常供 电 ， 各分 段 开关 以及 联 络 开 关 两侧 都 装 上 隔离 开关 ， 有利 于 提高供 电可靠性 。 表 １设定 了 １ Ｖ配 电 网可靠 性参 数 的符号 ０ｋ 及 相应 统计 值 。
成本一 效 益 比 Ｖ如 下式 ：
Ｖ 一 （ ＋ ｂ— ｓ ／ ｆ ） Ｅ （） １
典 型 的简单 的 常开 环 网结 线 。正 常 运 行 时 ， 段 分
开关 １ ２ ３ ４ ５中至少 有一 个分 段开 关处 于断 开 ，， ，， 状 态 （ ｌ 的 ＃３开 关 ） 一 般 称 之 为 联 络 开关 。 图 中 ，
第一 年 内预计 的损失 电量 的减 少量 。
对 投资 过程 而言 ， Ｓ是一 个 有 意义 的量 ， 在 但
初 始评 估时 可 以不 考 虑 。因 此 ， 际 上 可 以使 用 实 简 化 的成本 一效 益 比 Ｖｓ 进行 分析 ， ： 即
Ｖ 一 （ ｆ＋ ６ ／ ） Ｅ （） ２
收 稿 日期 ： ０ ６ ０ —０ ２０— ２ ８
作 者 简 介 ： 和 耀 ， ， 任 职 广 州 南 方 电 力 集 团 技 术 有 限 公 司 ， 三 峡 大 学 攻 读 工 程 硕 士学 位 。 官 男 现 在
５ ３
维普资讯
武汉 船舶 职业 技术 学 院学报
经 济 分 析 ， 算 投 资 成本 与 效 益 关 系 ， 定 城 市 １ Ｖ 配 电 网 线 路 分 段 数 。 计 确 ０ｋ

电力系统 10kV配电线路的合理选择与设计要点分析摘要：在电力系统中配电线路中，线路和负荷是系统中的重要组成部分，线路是输送电力的主要环节。

再加上电力的生产、供应、销售各个环节都是同步进行的，配电线路的质量必须要得到保证电力系统才可以安全运行。

简而言之电力系统的配电线路决定了电力企业的经济效益，配电线路的设计，在近年来受到人们的广泛关注。

随着人们越来越重视电网工程建设、改造，对电力的需求直线上升。

而10KV配电线路大部分运用在农村地区，使用架空线路或者是以架空线为主，呈现出混合结构放射性供电方式。

关键词：电力系统；10kV配电线路；合理选择；设计要点一、电力系统10kV配电线路设计应坚持的几点原则为了确保电力系统10kV配电线路设计的有效性，作为设计人员，在设计过程中必须坚持一定的原则，具体来说，主要有以下几点：一是科学性，即整个设计过程必须有科学的理论予以支持，在设计之前必须对工程进行科学的论证，以确保设计的科学性;二是安全性，即必须确保所设计的方案必须能确保线路安全高效地运行;三是经济性，即在设计过程中实行定额设计，尽可能地确保所选路径的科学合理性，并设计多种方案供选择，尽可能地选用节能和先进的电力设备，进而在确保安全的原则下降低工程造价。

二、10kV配电线路设计中存在的影响因素1、温度环境对线路设计的影响裸导体、电器的选择要符合要求，即使是在最热月的平均温度、最热月日最高温度等的平均值，在选择的时候要综合选择多年的平均数值。

在选择材料的时候，在最高温度值的设计上，还需要增加5℃。

如果温度比仪表电气低，就需要加强稳保措施防止事故的发生。

设计隔离开关的时候也需要设计出合理的数值。

2、温度因素选择合理的导体、电气的时候，需要采取线路经过地区月份中的最低湿度值，因地适宜进行选择。

在湿热地区要使用湿热电气产品，根据不同的地区选择合适的产品，在实际的运用中还需要采取严格的措施进行防护。

3、抗震因素、风速、海拔因素配电装置的抗震设计需要满足国家标准，在满足国家标准的前提下进行设计。

低压配电系统中性线、保护线和保护中性线截面选择
1.中性线(N线)截面选择.
(1)单相两线制线路:
S n = Sφ(mm2) S n：中性线截面; Sφ相线截面
(2)三相四线制线路:
当Sφ≦16(铜)或25(铝)时:S n = Sφ
当Sφ>16(铜)或25(铝)时，Sφ≧S n≧16(铜)或25(铝)
(3)存在谐波的三相线路：
在三相四线制线路中存在谐波电流时，计算中性导体的电流应计入谐波电流的效应。

当中性导体电流大于相导体电流时，电缆相导体截面应按中性导体电流选择.
2.保护导体（PE线）截面积的选择
3.保护中性线(PEN线)截面选择
(1)保护中性线截面选择应同时满足上述保护线和中性线的要求，取其中最大值.
(2)考虑到机械强度原因，在电气装置中固定使用的PEN线截面不应小于10mm2(铜)或16mm2(铝).。

配电线路保护的选择性
配电线路爱护的选择性是指在配电网络中某一点发生过电流故障时，配电爱护电器按预先规定动作的次序有选择性地动作，不允许越级动作，把事故停电限制在最小范围。

配电线路采纳的上下级爱护电器动作应具有选择性。

各级之间应能协调协作。

目前采纳的爱护电器上要有两种：断路器和熔断器。

而前者从爱护特性的角度又可以分为选择型和非选择型断路器。

（1）配电线路对爱护电器的要求
配电线路通常有树干式和放射式两类，还有两者的混合系统。

低压爱护电器按在配电线路中的安装位置和重要性分为三级：低压主开关柜内爱护电器、一般配电开关柜内爱护电器和终端配电箱内爱护电器。

配电线路对各级低压爱护电器的要求如下：
1）低压主开关柜内爱护电器
低压主开关柜内爱护电器应把供电的牢靠性放在主要位置，以确保连续供电，由于低压爱护电器接近电力变压器，安排出母线的容量特殊大，因此要求它既应与电力变压器一次侧的高压熔断器的爱护特性协作，又应与下级爱护电器尽可能实现全选择性爱护协作。

2）终端配电箱内爱护电器
终端配电箱直接连接用电设备，短路或接地故障时要求尽快甚至
瞬时切断电路，无选择性要求。

终端配电箱内的低压爱护电器应设短路和接地故障爱护，而线路末端则不必设短路，而是依据所接用电设备需要装设掌握电器或用电设备的过载爱护电器。

（2）低压爱护电器级间选择性协作技术
只有依据低压配电爱护电器的特性，恰当的选择爱护电器，正确整定爱护电器的额定电流、动作电流和动作时间，才能实现低压爱护电器级间的选择性协作，保证线路消失故障时，尽可能缩小停电范围。

口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

架空绝缘配电线路设计技术规程一、前言架空绝缘配电线路是电力系统中常用的一种输电方式，具有传输距离远、成本低等优点。

本文将从设计原则、线路选择、线路参数计算、杆塔选型等方面详细介绍架空绝缘配电线路的设计技术规程。

二、设计原则1. 安全性：在设计过程中，必须考虑到安全因素，避免可能出现的危险情况；2. 经济性：在保证安全前提下，尽可能减少造价；3. 可靠性：确保线路能够正常运行，不出现故障；4. 美观性：考虑到环境美观和社会形象等因素。

三、线路选择1. 电压等级：根据供电范围和负荷情况选择合适的电压等级；2. 线路类型：根据地形条件和供电要求选择合适的导线型号；3. 路径选择：根据地形条件和供电要求选择合适的线路路径。

四、线路参数计算1. 导线截面积计算：(1) 根据负荷计算所需导线截面积；(2) 考虑导线散热和电流冲击等因素，适当增加导线截面积；(3) 根据导线的材料和型号选择合适的截面积。

2. 杆塔高度计算：(1) 根据导线跨越距离和地形条件计算杆塔高度；(2) 考虑到线路的安全性和美观性等因素，适当调整杆塔高度。

3. 线路间隔计算：(1) 根据导线截面积、电压等级和地形条件等因素计算线路间隔；(2) 考虑到导线弧垂、风荷载等因素，适当调整线路间隔。

五、杆塔选型1. 杆塔结构：根据地形条件和供电要求选择合适的杆塔结构；2. 材料选择：根据环境条件和使用寿命等因素选择合适的材料；3. 防腐处理：考虑到使用寿命，对杆塔进行防腐处理。

六、施工要点1. 施工前必须进行现场勘查，确定好线路路径、杆塔位置等参数；2. 施工过程中必须按照设计要求进行施工，确保施工质量；3. 施工结束后必须进行检查和测试，确保线路正常运行。

七、验收标准1. 线路参数符合设计要求；2. 杆塔选型符合要求，施工质量符合要求；3. 线路安装质量符合要求，线路能够正常运行。

八、结语本文从设计原则、线路选择、线路参数计算、杆塔选型等方面详细介绍了架空绝缘配电线路的设计技术规程。

漏寅 ｌ℃ ０ 犹 ∞ｖ ４℃ 们 ０
ｎ研 技西 ｉ ｋ ．２ ． １ 敬 １ １１ ． ２ ７ ∞ １ ６ ０ ｇ ５ Ｑ田 ｎ ． Ｌ ０ ０ Ｂ ５
４ ． ２布线 方式 的影 响 因在 布线 中考虑 到 防 鼠、 防潮 、 防腐蚀 以 及美 观 等多 种 因素 ，常 常采用 穿 Ｐ Ｃ线管 、 Ｖ 波纹 管或 钢管 的方式 ，因而在线 的四周构 成 了密 闭环境 ， 形成 了较微 观的保 温环 境 ， 以 所 在计 算最 小截 面积 的时候 ，还应 考虑 布线 的 方式 ，穿管 后线 路 的载流 能力 即为理 想 载流 能力 乘上线 管材 质系数 ｋ 。 １ 以下 为 Ｐ Ｃ聚氯 Ｖ（ 乙烯 材料） 的线 管材质 校正 系数 ｋ 参 考表 １
４３线管 中穿线 数量 的影 响 ． 由于安 装线 路 时从美 观 、规 范 的角度考 虑 ， 常会将 相近 的线 路铺设 在 同一线 管 中 ， 通 由于 温度 的相互 影 响 ，这样 又 降低 了单根线 路 的载流能 力 ， 选择 线材 规格 的时候 ， 在 就还 需 考 虑上 穿 管 根 数 的折 合 系 数 ｋ 。以 下 为 ２ Ｐ Ｃ聚氯 乙烯 材料 ） 管根 数折 合系数 Ｋ 参 Ｖ（ 穿 ２ 考表 ：
选择 适 当电线规格 的 问题做 了探讨 。
关键 词 ： 配电线路 ； 电线规 格 ； 选择 ； 讨 探 公 式 ：— ｌ ｓ。不 同 电感 性负 载功率 因数不 Ｐ Ｕｃ ￣ ｏ 同 ， １光灯负 载 的功率 因数 ｃｓ＝ ．。一般 如３ ｏ￣０ ５ 来 说 ：统 一计 算家 庭用 电器 时可 以将 功率 因 数 ｃｓ 取 ０ 。 ｏ ． 也就 是说如 果一个 家庭 所有 用 ８ 电器加 上总功 率为 ８０ ， 最 大 电流是 Ｉ ００瓦 则 ＝ ＰＵ ｏ￣ ８ ０ ／ ０ ０ － ５ ）一般 情 况下 ， ／ ｃｓ＝ ０ ０ ２ ｘ ． ４ （ ， ２ ８ Ａ 家 里 的 电器不 可能 同时使 用 ，所 以加 上一 个 同 时系数 ， 同时 系数要 根据 调查 予 以计算 ， 常 通 取值在 ０ 与 ０８ ． ６ ．之问 。 ３选 择相 应规格 电线 计 算 出承载负 荷 电流 ， 可依据 “ 缘导线 绝 长期 连 续负 荷允 许 载 流量 对 照表 ”】 ｌ 比对 选 ｌ 择， 为保 证运行 的安全 和稳定 ， 如果 计 算 出的 承 载负 荷 电流 介 于两 种规 格 之 间 的时候 ， 一 定要选 择导 线截 面积 大 的型号 ，如果 要作 较 的 截 面 积 有 １ ｍｍ、．ｍｍ、ｍｍ、 ｍ 长 时间使用 该线 路 的打算 的话 ，在选 择 电线 ． ５ ２５ ４ ６ ｍ、 １ ｍｍ １ ｍｍ、 ５ ０ ６ ２ ｍｍ、 ５ ３ ｍｍ 、 ０ ５ ｍｍ 、 ０ ７ ｍｍ ｍ 规格 的时候 还应为 将来 可能 的设备 预 先 留下 ９５ ｎ １０ ｍ等规 格 ， ａ ２ｍ 、 一般来 说 同等 材质 的电线 负荷空 间 。 截面积越 大其允 许 的载 流量 就越 大 ，荷 载能 绝 缘导线 长期 连续 负荷允 许 载流 量对 照 力就越 强 。 芯线在 承载 能力 、 腐蚀 能力和 表 铜 抗 线路 持续 运行 的稳 定性 方 面 占明显 优 势 ， 而 导线截面积 （ ｍ） 铝芯 （ Ｌ ） 铜芯 （ Ｖ ａ ｒ２ ＢＶ Ｂ） 铝芯线 在价格 上优 势显 著 。对 于小 范 围配 电 ２５ ． ２Ａ ５ ３Ａ ２ 来说 ， 择 的线 径一 般 不大 ， 合 来说 ， 选 综 推荐 首选铜 芯线 。 学院 目前常使 用 的几种 电缆线 ： ４ ３Ａ ２ ４Ａ ２ Ｂ （ 芯聚 氯 乙烯 绝缘 电线）Ｂ Ｒ铜 芯 聚氯 Ｖ铜 、Ｖ （ ６ ４Ａ ２ ５Ａ ５ 乙烯绝 缘软 电线）ＢＶ （ 芯聚氯 乙烯绝 缘 电 、Ｉ 铝 １ Ｏ ５Ａ ９ ７Ａ ５ 线）Ｂ Ｖ 聚氯 乙烯绝 缘 和护套 铜芯 线）Ｂ Ｖ 、Ｖ （ 、ＩＶ （ 乙烯绝缘 和护 套铝芯 线） Ｖ ２（ 带凯 聚氯 、 ２ 钢 Ｖ １ ６ ８Ａ ０ １５ ０Ａ 装聚氯 乙烯绝 缘护套 电缆） 。 ２ ５ ｌ ５ ＯＡ ｌ８ ３Ａ 在进 行分 析前 ，先应 明确 的是 这里 讨论 ３ ５ １ Ｑ ３Ａ Ｉ０ ７Ａ 的 电线 规格选 择方法 计算 出的是在 温升 和 电 压降不 超过标 准规 定 的情况 下 ，电缆线 所需 ５ ０ １ Ａ ６５ ２１ ５Ａ 最小截 面 ， 经济 截面这 一概念 不 同。 与最 最小 ７ ０ ２ ５ ＯＡ ２５ ６Ａ 截面 忽 略 了电缆 本 身 能耗 产生 的经济 损 失 。 因为在 相 同的负荷下 ， 电缆截 面越 大 ， 电流 则 ９ ５ ２ ０ ５Ａ ３５ ２Ａ 密度越 小 ， 电缆 的能耗 越小 。 电缆 制造厂 只提 １０ ２ ２ ５ ９Ａ ３Ｏ ８Ａ 供 电缆 截面 的数据 ，不 提供 电缆 的额定 电流 数据 ， 因为 电缆 的额 定 电流与 环境 、 负载 的工 ４ 影 响导线 线径 选 择 （ 即影 响导 线 载流 作持续 率 、 电缆 绝缘 材料 的允许 工作 温度 、 电 量） 的其他 因素 缆的允许 压 降等参数 有关 。 由上表查 出 的线径是 假定 对直 接铺设 空 ２ 承载负荷 的计算 气温度 为 ２ ￣ 理想状 态 、 ５ Ｃ， 未考 虑其 他 因素 的 要保 证安 全用 电 ，就得选 择符 合规 格 的 情 况下 的 ， 长期 的使用 中 ， 合影 响导 线载 在 综 电线 ，判 断使用 何种 规格 的前 提就 是要 对其 流量 的因素 还很多 ，现 主要从 以下 几个 主要 承受 的负载功率 进行 较 准确判 断 。需要 注意 因素进 行分析 。 的是该功 率并不 是简 单 的统计该 范 围 内所有 ４１运行环 境温度 的影 响 ． 电气设备 的最 大功率 和 ，而是要 根 据实 际观 因小范 围的配 电以 直接在 空 中或室 内铺 察和 了解 ， 计算 出其最 大 同时功率 和 。 设 为主 ， 故在此 只讨论 空气 温度 的影响 。 电线 功率 计算 一般 负载 分为两 种 ，一种 式 电 电缆 的温度升 高程度 与施 加在 电线 电缆上 的 阻性负载 ， 一种 是 电感性 负 载。 于电 阻性负 电压无 关 ， 与通过 的电流有 关 。 相 同的截 对 只 在 载的计算 公式 ：— Ｉ对 于 日光灯 负 载 的计 算 面下 ，通 过 的电流 越大 ，电线 电缆 的温 升越 Ｐｕ，

低压配电线路供电方式、路径、导线截面的选择1．低压配电线路路径的选择线路路径的设计必需与学校经济进展方案相结合，与校内规划建设相吻合，合理选择接点，避开迂回供电、卡脖子线路；同时要少占绿地、道路，线路要尽量短，转角、跨越尽量少，满意施工，运行维护便利。

此外，要远离储有易燃易爆物品的场所，并尽量避开简单受山洪，雨水冲刷的地方。

为了达到这一目标，依据自己工作阅历认为，一般选用电缆作为输电线路，它与架空线相比，具有如下优点：（1）埋设于地下，不需大走廊，占地少；（2）不受气候和环境污秽影响，送电性能稳定；（3）维护工作量小，平安性高；（4）可用于架空线难以通过的地方。

同时，电缆的选择应依据其电压等级，输送容量的大小，平安环境等因素综合考虑。

在高压电网中，广泛使用的是交联聚乙烯电缆和自容式充油电缆。

主要由于交联聚乙烯电缆具有绝缘性能好，介质损耗小；耐热耐老化性能好，工作温度高，输送容量大；不受高落差的制约；施工和维护都便利；防水问题简单处理。

2．导线截面的选择输电线路导线截面要依据所输送的用电负荷来确定，且考虑5-10年内负荷的增长；同时必需满意发热条件、电压损失，经济电流密度和机械强度。

其截面的选择一般按输送的有功功率及规定电压损失计算出导线截面，再核实这种导线实际载流量是否超过平安载流量，最终确定导线型号与截面。

另外，中性线的截面应与相线截面相同。

3．供电方式的选择在低压电网规划设计时，应以负荷需要而不是以负荷性质来确定低压电网结构。

对条件特殊好，动力、照明用电量特殊大的用户可实行"二条线"供电方式；对条件一般的用户只出一路三相四线即可，这样，既可以节省大量资金，又可为一户一表管理奠定良好基础。

架空配电线路导线选择架空配电线路作为电力系统的重要组成部分，其导线的选择对于线路的安全、稳定（DL/T 5220-2021），运行至关重要。

本文将根据《10kV及以下架空配电线路设计规范》结合气象条件、经济电流密度及载流量、裸导线与绝缘线使用环境、电压降、弧垂影响等方面的知识，为您详细解读架空配电线路导线选择的重要性。

01气象条件对导线选择的影响气象条件是影响架空配电线路安全运行的重要因素之一。

在导线选择时，应充分考虑当地的气候条件，如气温、风速、覆冰厚度等。

对于高温地区，应选择耐热性能较好的导线；对于覆冰较厚的地区，应选择具有较强抗冰能力的导线；对于风速较大的地区，应合理确定导线的安全系数，以抵抗风力引起的振动和风偏。

象条件对架空配电线路导线选择的影响主要体现在以下几个方面：1.气温：最高温度和最低温度是选择导线时需要考虑的重要气象条件。

最高温度可以用来计算导线的最大弧垂，保证线路对地面及建筑物的安全距离；而最低温度则是确定导线最大应力的基本条件。

2.风速和覆冰厚度：风速和覆冰厚度对导线的影响主要表现在机械荷载和电气性能方面。

风速可能导致导线产生高频振动，影响导线的机械性能；覆冰则可能增加导线的垂直载荷，增大张力，甚至可能引发断线。

3.雷电日数：雷电日数也是气象条件中的一个重要因素，用于防雷保护方面的设计考虑。

4.大气温度：大气的温度变化会影响到导线的热胀冷缩，进而影响导线的机械性能和电气性能。

在选择导线时，应充分考虑当地的气候条件，根据实际情况选择耐热性能好、抗冰能力强、机械强度高的导线，以保证线路的安全、稳定、长期运行。

同时，加强线路的维护和管理也是保证其正常运行的重要措施。

02经济电流密度及载流量的考量经济电流密度及载流量是导线选择的重要经济指标。

经济电流密度是指在一定的技术经济条件下，通过单位截面积的导线所允许的最大电流值。

导线截面积的选择应按照经济电流密度来进行，以降低线路的建设投资。

配电线路路径优化设计及选择作者：陈涛刘玉浩来源：《环球市场》2017年第15期摘要：随着国家经济的快速发展和人民生活水平的不断提升，电力用户对于配电线路供电质量的要求越来越高，在整个配网系统当中，配电线路覆盖的面积非常大，并且线路路径设计较为复杂。

从实践情况来看，配电线路路径设计的质量会对配电线路的线损、供电稳定性、供电效率以及供电经济性等造成明显的影响。

良好的配电线路路径优化设计及选择方案，可以有效的提升配电线路的综合配电能力、配电质量。

关键词：配电线路；路径优化设计；选择长期以来，由于生活、生产用电的特点，配电网增容，规划人员仅进行简单计算、验算，甚至仅凭工作经验就进行网架扩展。

随着经济的发展，这种配电线路规划模式造成了配电网供电半径超限、线路损耗大、线路末端电压质量差、功率因数低的现状。

合理规划确定配电线路路径是配电线路规划的重要内容之一。

1 输电网路径优化的意义1.1 输电网路径优化的经济效应目前我国输电线路正处于发展上升通道，未来仍然会有更快更好的发展，研究输电线路的路径优化问题也显得至关重要。

如果能够选择合理的方法获得切实可行的规划方案，这对整个电力系统将产生明显的经济效应，当输电线路工程巨大、操作复杂时，采取路径优化思想更能体现其带来的经济效应。

输电线路路径优化的目标是在确保供电效果、可靠性的前提下，达到成本最优化。

在保证了输电线路的质量可靠的前提下，尽可能的节约走廊资源，尝试不断提高线路输送容量，这样可以有效的降低建设、运行等总成本。

1.2 输电网路径优化的社会效益输电线路的社会效益的好与坏影响了整个输电项目工程的长远发展。

如果出现了问题，是不堪设想的，它不是仅仅依靠经济来弥补就可以的，由此可见，选择合适的输电线路是至关重要的，这关系到整个社会效益能不能提高，如果选择了正确的输电线路，不仅可以大大节约成本而且对整个社会也产生了积极的影响。

2 配电线路路径选择的方法2.1 Dijkstra算法基本理论Dijkstra算法是由荷兰计算机科学家狄克斯特拉（Dijkstra）于19巧年提出的，因此又叫狄克斯特拉算法。
