供配电基础学问 - 电力配电学问一、什么是自投自复功能？当主电源正常有电时，主电源自动投入，备用电源备用，当主电源失电时，把握装置使主电源断路器断开，备用电源断路器闭合，备用电源供电；当主电源恢复供电时，把握装置使备用电源断路器断开，主电源断路器闭合，恢复主电源断路器供电。

二、什么是互为备用功能？当主电源正常有电时，主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，假如主电源恢复正常时，不再自动切换到主电源供电。

只有当人为切换或备用电源故障或失电时才能切换到主电源供电。

三、什么是自投不自复功能？当主电源正常有电时,主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，假如主电源恢复正常时，不再自动切换到主电源供电。

只有当人为切换或备用电源故障或失电时才能切换到主电源供电。

四、什么是过负荷？指实际使用负荷超过额定负荷，大多是由于用电设备增多，超过供电企业批准的使用容量或着超过电气线路设计使用容量，会造成烧毁计量装置和电气设备。

五、什么是过负荷爱护？当电路电流超过额定值时，依据超出的幅度设定不同的动作时限，又能躲开电动机启动之类的短时过负荷。

六、什么是短路？在正常供电的电路中，电流是流经导线和用电负荷，再回到电源上成一个闭合回路的。

但是假如在电流通过的电路中，中间的一部分有两根导线碰在一起时，或者是被其他电阻很小的物体短接的话，就称为短路。

七、什么是短路爱护？指在电气线路发生短路故障后能保证快速、牢靠地将电源切断，以避开电气设备受到短路电流的冲击而造成损害的爱护。

八、什么是断相？指计量回路中的一相或多相断开的现象，但不是全部的相，都失去电压。

九、什么是断相爱护？依靠多相电路的一相导线中电流的消逝而断开被爱护设备或依靠多相系统的一相或几相失压来防止将电源施加到被爱护设备上的一种爱护方式。

十、什么是断路？当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。

配电线路工技能知识测试题与参考答案1、五防功能指：防止误分误合断路器、防止带负荷拉/合隔离开关、防止带电（挂）合接地（线）开关、防止带接地（线）开关合/分断路器、防止( )。

A、过电流B、误入带电间隔C、过负荷D、相间短路答案：B2、金属氧化物避雷器的接地电阻测试周期为( )，不大于10Ω。

A、4年B、2年C、6个月D、18个月答案：A3、( )电力用户配电站的低压配电装置可相互联络，故障或检修状态下互为转供。

A、一般B、农村C、重要D、居民答案：C4、配电柜命名方式正确的是( )A、“柜编号”+“柜”B、开闭所、环网柜、配电室、箱变的名称”“柜”C、开闭所、环网柜、配电室、箱变的名称”+“柜编号”+“柜”D、“数字”+“编号”答案：C5、拉线采用钢绞线和镀锌铁线制作时，规程规定其截面要求为：钢绞线25mm²以上,镀锌铁线( )以上。

A、3mm*4.0mmB、9mm*3.2mmC、7mm*2.6mmD、5mm*3.2mm答案：A6、配电线路悬式绝缘子运行工况的安全系数不应小于( )。

C、2.7D、1.7答案：C7、下列不属于变压器大修项目的是( )。

A、绕组、引线装置的检修B、冷却系统的解体检修C、全部密封胶的更换D、检修测温装置答案：D8、电缆线路诊断性试验中，采用500V兆欧表进行测量电缆外护套、内衬层绝缘电阻测试，其绝缘电阻应( )MΩ/kmA、小于等于0.5B、大于等于0.5C、小于等于1.5D、大于等于1.5答案：B9、对于CPVC电缆保护管环境温度的使用条件( )A、-20℃～+35℃；B、-30℃～+45℃；C、-40℃～+45℃；D、-40℃～+25℃；答案：C10、单纯以空气作为绝缘介质的环网柜，相间和相对地的最小空气间隙应满足：12kV相间和相对地( )mm，带电体至门155mm。

A、120B、100C、125D、115答案：C11、工作人员应着装整齐，个人工具和( )用品应佩戴齐全。

配电线路知识重点配电网的供电制式如何？低压配电采用的制式如何给用户供电？高压配电线路采取三相三线制，低压配电的线路采用三相四线制，三相三线制和单项两线制。

居民用电是单相负荷，供电有四种形式：单相二线制，单相三线制，三相三线制和三相四线制。

2杆塔的作用及分类？杆塔主要是用来支持导线，避雷线，绝缘子及横担。

分类：直线杆，耐张杆，转角杆，终端杆，分支杆，跨越杆。

3线路金具的分类，固定金具中线夹的种类和作用？线路金具：支持金具，固定金具，连接金具，接续金具，防护金具。

线夹的种类：悬垂线夹：直线杆固定线夹导线：耐张线夹：将导线固定在耐张杆的绝缘子上或将地线固定在杆顶，楔形线夹：将地线固定在耐张杆或终端杆的杆顶上。

4，配电网供电安全准则，即N-1准则的含义是什么？含义1，高压变电所中失去任何一回进线或一组变压器时，必须保证向下级配电网供电。

2高压配电网中一条线路或变电所中一组降压变压器发生故障停运时，在正常情况下，出故障段外部允许停电，3低压配电网中当一台变压器或电网发生故障时，应尽快将完好的区段切换到邻近电网恢复供电。

5配电网架空线路主要的接线方式有哪些？主要接线方式有放射式，普通环式，拉手环式，双路放射式，双路手拉环式。

6高压断路器主要功能及基本要求是什么？主要功能：1控制功能，根据电网的运行需要，将一部分电力设备或线路投入或退出运行；2保护功能，当电力设备或线路发生故障时，通过继电保护装置作用于断路器，将故障部分从电网中迅速的切除。

基本要求：1绝缘应可靠安全，既能承受最高工频工作电压的长期作用又能承受电力系统操作或冲击过电压的短时作用;2有足够的热稳定性和电动稳定性，能承受短路电流的热效应和电动力效应而不至于损坏；3有足够的开断能力，即使所在电路的短路电流为最大值，仍然能可靠的断开短路电流；4动作速度快。

息弧时间短，尽量减少短路电流造成的损害，并提高电力系统的稳定性。

7短路器与隔离开关配合使用时操作的原则是什么？操作顺序：分闸时，先分断路器，后分隔离开关：合闸时先合隔离开关，后合断路器。

供配电常识：
供配电是指电力系统从发电、输电到配电的整个过程，是电力系统的重要组成部分。

以下是供配电的一些常识：
1.电压等级：电力系统中的电压等级有高压、中压、低压等不同等级，以满足不同用
户的需求。

在我国，常见的电压等级有35kV、10kV和380V等。

2.输电和配电：输电是指将电能从发电厂传输到用户的过程，而配电则是将电能从输
电系统分配到用户的过程。

3.变压器：变压器是供配电系统中的重要设备之一，用于将电压升高或降低以满足用
户的需求。

4.开关柜：开关柜是供配电系统中的控制设备之一，用于控制电能的流向和通断。

5.配电箱：配电箱是供配电系统中的终端设备之一，用于将电能分配给用户。

6.供电可靠性：供配电系统的可靠性是指系统在一定时间内对用户连续供电的能力。

为了保证供电的可靠性，供配电系统需要具备备用电源、备用线路等设备。

7.电力负荷分类：电力负荷可以根据不同的需要分为一级负荷、二级负荷和三级负荷
等。

一级负荷是指对中断供电有较大影响的负荷，需要进行特殊保护；二级负荷是指对中断供电有一定影响的负荷，可以进行适当的保护；三级负荷是指对中断供电没有太大影响的负荷，一般不需要特殊保护。

8.无功补偿：在供配电系统中，无功补偿是一种重要的技术手段，用于提高功率因数、
减少能源浪费和降低线路损耗。

常见的无功补偿方式有并联电容器、静止无功补偿器等。

配电线路工专业理论知识考试题+答案1、电力系统中一切不正常的相与相之间或相与地之间发生通路的情况称作( )。

A、短路B、断路C、开路D、电路答案：A2、杆塔两侧导线弛度最大点之间的水平距离称为( )。

A、代表档距B、垂直档距C、水平档距D、规律档距答案：B3、电荷、电流在电磁场中所受的力是( )。

A、引力B、电场力C、电磁力D、磁场力答案：C4、配电变压器运行应经济，年最大负载率不宜低于( )。

A、10%B、15%C、30%D、50%答案：D5、配电装置中，代表A相相位色为( )。

A、淡蓝色B、红色C、绿色D、黄色答案：D6、就业人员在安全生产方面所享有的权利，以( )规定最为全面。

A、劳动法B、劳动合同法C、公会法D、安全生产法答案：D7、拔梢混凝土电杆的重心位置距电杆根部( )。

A、电杆全长的0.4倍加0.5mB、电杆全长的1/10+0.7mC、电杆全长的1/2D、电杆全长的1/7答案：A8、设备进行全面检查、维护、消缺和改进等综合性工作，目的是恢复设备的设计性能称为设备( )。

A、小修B、大修C、事故检修D、状态检修答案：B9、在串联电容器中，电容量较小的电容器所承受的电压( )。

A、较低B、较高C、不变D、不确定答案：B10、安全带使用期一般为( )年，发现异常应提前报废。

A、1B、1-2C、2-3D、3-5答案：D11、运行中的针式绝缘子，其绝缘电阻值应为( )MΩ。

A、100B、200C、不少于300D、不少于500答案：D12、一段电阻电路中，如果电压不变，当电阻增加1倍时，电流将变为原来的( )倍。

A、1/4B、1/2C、2D、不变答案：B13、所谓屏护，就是使用围墙、栅栏、遮拦、护罩、箱盒等将带电体与( )隔离A、空气B、人体C、电气设备D、外界答案：D14、钢丝绳由19、37、61根钢丝捻成股线，再由( )股线及中间加浸油的麻绳芯合成的。

A、3股B、4股C、5股D、6股答案：D15、工作监护制度是保障检修人员人身安全和( )的基本措施。

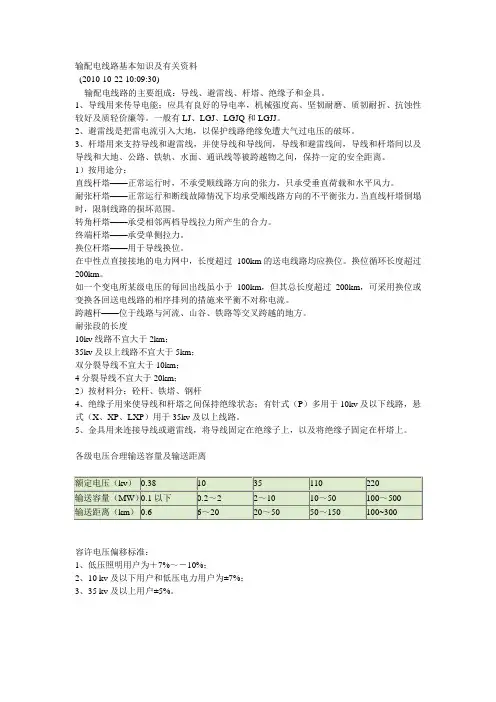

输配电线路基本知识及有关资料(2010-10-22 10:09:30)输配电线路的主要组成：导线、避雷线、杆塔、绝缘子和金具。

1、导线用来传导电能；应具有良好的导电率，机械强度高、坚韧耐磨、质韧耐折、抗蚀性较好及质轻价廉等。

一般有LJ、LGJ、LGJQ和LGJJ。

2、避雷线是把雷电流引入大地，以保护线路绝缘免遭大气过电压的破坏。

3、杆塔用来支持导线和避雷线，并使导线和导线间，导线和避雷线间，导线和杆塔间以及导线和大地、公路、铁轨、水面、通讯线等被跨越物之间，保持一定的安全距离。

1）按用途分：直线杆塔——正常运行时，不承受顺线路方向的张力，只承受垂直荷载和水平风力。

耐张杆塔——正常运行和断线故障情况下均承受顺线路方向的不平衡张力。

当直线杆塔倒塌时，限制线路的损坏范围。

转角杆塔——承受相邻两档导线拉力所产生的合力。

终端杆塔——承受单侧拉力。

换位杆塔——用于导线换位。

在中性点直接接地的电力网中，长度超过100km的送电线路均应换位。

换位循环长度超过200km。

如一个变电所某级电压的每回出线虽小于100km，但其总长度超过200km，可采用换位或变换各回送电线路的相序排列的措施来平衡不对称电流。

跨越杆——位于线路与河流、山谷、铁路等交叉跨越的地方。

耐张段的长度10kv线路不宜大于2km；35kv及以上线路不宜大于5km；双分裂导线不宜大于10km；4分裂导线不宜大于20km；2）按材料分：砼杆、铁塔、钢杆4、绝缘子用来使导线和杆塔之间保持绝缘状态；有针式（P）多用于10kv及以下线路，悬式（X、XP、LXP）用于35kv及以上线路。

5、金具用来连接导线或避雷线，将导线固定在绝缘子上，以及将绝缘子固定在杆塔上。

各级电压合理输送容量及输送距离额定电压（kv）0.38 10 35 110 220输送容量（MW） 0.1以下0.2～2 2～10 10～50 100～500输送距离（km） 0.6 6～20 20～50 50～150 100~300容许电压偏移标准：1、低压照明用户为＋7%～－10%；2、10 kv及以下用户和低压电力用户为±7%；3、35 kv及以上用户±5%。

低压配电基础必学知识点
1. 低压配电系统的定义：指电压在1000V及以下的电力配电系统。

2. 低压配电系统的组成：主要包括供电变压器、开关设备、配电箱、
电缆和配电线路等。

3. 供电变压器的作用：将高电压的电力输送线路的电压降低到低压
（如220V或380V），以满足用户的需求。

4. 开关设备的作用：用于对电路的开关控制，包括断路器、负荷开关、隔离开关等，以保证电路的正常运行和安全。

5. 配电箱的作用：用于集中安装和保护电力配电设备，通常包括电流表、电压表、开关等，以方便日常运行和维护。

6. 电缆和配电线路的作用：用于将电力从供电变压器输送到各个用户
的电器设备，通常包括电源线、分支线等。

7. 低压配电系统的安全防护：包括过载保护、短路保护、漏电保护等，以提高系统的安全性能。

8. 低压配电系统的维护保养：包括定期巡检、设备清洁、紧固件检查等，以确保系统的正常运行和性能。

9. 低压配电系统的设计原则：包括满足用户需求、经济可行、安全可
靠等，以提高系统的整体效能。

10. 低压配电系统的应用范围：广泛应用于工业、商业、居住等领域，如工厂、商场、住宅小区等。

配电线路工基础知识多项选择复习题库第一章基础知识二、多项选择题1．铁磁材料具有：（）。

（A）高导磁性；（B）磁滞性；（C）磁饱和性；（D）剩磁性。

答案：A、B、C、D2．换路定律内容为：（）。

（A）换路瞬间电容电压不突变；（B）换路瞬间电容电流不突变；（C）换路瞬间电感电压不突变；（D）换路瞬间电感电流不突变。

答案：A、D3．n个相同电阻串联有以下结论（）。

（A）总电阻为分电阻的n倍；（B）总电压按n等份分配；（C）各电阻上流过的电流相同；（D）各电阻消耗的功率相同。

答案：A、B、C、D4．对于单相负载电路，功率因数的大小等于（）。

（A）P/S；（B）Q/S；（C）R/Z；（D）P/Q。

答案：A、C5．在正弦交流电路中功率的形式有（）。

（A）瞬时功率；（B）有功功率；（C）无功功率；（D）视在功率答案：A、B、C、D6．正弦量的三要素：（）。

（A）最大值；（B）角频率；（C）初相角；（D）相位差。

答案：A、B、C7．平板电容器电容量的大小（）。

（A）与极板上的电量成正比；（B）与极板间的电压成反比；（C）与两极板的正对面积成正比；（D）与极板间的距离成反比。

答案：C、D8．对称三相正弦量的特点：（）。

（A）有效值之和等于0；（B）瞬时值之和等于0；（C）相量值之和等于0；（D）最大值之和等于0。

答案：B、C9．误差的表示方法：（）。

（A）绝对误差；（B）相对误差；（C）基准误差；（D）粗大误差。

答案：A、B、C10．对称三相电路的特点：（）。

（A）三相线电流对称；（B）三相负载电流对称；（C）三相负载电压对称；（D）三相负载功率相等。

答案：A、B、C、D11．RLC串联电路，从电路发生谐振点开始增加电源频率，则：（）。

（A）电路阻抗开始减小；（B）电路阻抗开始增大；（C）电路电流开始减小；（D）电感电压开始大于电容电压。

答案：B、C、D12．RLC并联电路发生谐振时，具有以下特征（）。

（A）IL＝IC；（B）总电压与总电流同相位；（C）XL＝XC；（D）电流达最大值；（E）总阻抗达最大值；（F）I总＝IR。
