链板式输送机的特点与分类

链板输送机技术参数
链板输送机是一种新型的运输设备，具有负载能力强、运输距离长、价格低廉等优点，被广泛应用于各种地方，尤其是工厂现代化流水线作业所需的货物运输。

它的技术参数一般来说分为输送机的性能参数、结构参数和控制参数三大类。

首先，链板输送机的性能参数是指其负载能力、输送速度、噪声以及能耗等参数，其中负载能力指的是每小时链板可以负载的物品的重量，一般来说，负载量越高越好，输送机的输送速度一般为１～３ｍ／ｓ，噪声一般为４０－５０ｄｂ，能耗一般不超过９０Ｗ，可以满足现代工厂的需求。

其次，链板输送机的结构参数是指其外形尺寸、材料、运行长度、拐弯半径等参数，外形尺寸一般以链板节距和链板宽度两个主要参数来描述，一般来说，节距越大，则承载能力越强；材料一般以防锈钢和不锈钢两种为主；运行长度一般以米来衡量，常见的运行长度为１０ｍ、２０ｍ及３０ｍ；拐弯半径一般不小于１００ｍ，它能够满足不少场合的使用要求。

最后，链板输送机的控制参数是指其控制系统，按照不同的系统结构可以分为两大类：传统的控制系统和智能控制系统，传统的控制系统是采用传动联接驱动，而智能控制系统则是采用PLC及相应的传感器来进行控制，可以根据要求进行更加精确的调节，使链板输送机的运行更加可靠。

以上就是链板输送机的技术参数，它的技术参数决定了它的使用
效果，因此，在选择链板输送机时，我们应该综合考虑上述参数，以便我们在购买时能够更加满意，同时也能够获得更高的输送效率。

链式输送机类型及特点
链式输送机所⽤链条有滑动、滚动之分，由于在链条上安装附件的不同，链式输送机⼜可分为鳞板输送机、刮板输送机和埋刮板输送机。

刮板输送机常⽤来输送粒状和块状、流动性好、⾮磨琢性、⾮腐蚀或中等腐蚀性物料。

鳞板输送机输送能⼒⼤，运转费⽤低，常⽤来完成⼤量繁重散装固体及具有磨琢性物料的输送任务。

埋刮板输送机可以输送粉状的、⼩块状的、⽚状和粒状的物料，还能输送需要吹洗的、有毒或有爆炸性的物料及除尘器收集的滤灰等。

链式输送机简介及常见故障一、概述链式输送机是具有链条作为挠性牵引构件连续输送机的总称。

它包括埋刮板式输送机（如0939），刮板输送机（如2333），拉链式输送机（如2705）和裙式输送机（如0705，0706）等，与其它输送机械相比，此类输送机具有结构简单，操作方便，易制造和维修等特点，因而被广泛用于建筑材料、冶金、粮食加工等行业。

1、链条特点链式输送机都以链条作为牵引构件，链条与其它挠性牵引构件相比的优点是；能够绕过小直径的链轮和滑轮，特别是在使用短节矩链条时，易于在链条上固接工作构件—――－料斗或刮板，链条用链轮驱动能可靠的传递牵引力，承受载荷时的伸长量小。

链条的缺点：重量较大，价格较高；链条关节处容易沾污和磨损，运动不均匀，动力载荷较大，因而不宜采用高的运行速度。

2、链条类型链式输送机所使用的链条有各式各样的结构，其类型大致有以下几种：（1）焊接链（2）片式链（3）可拆链（4）构形链（5）组合链．焊接链结构简单，但由于它有较多的缺点而较少作用；片式链应用较广．二、下面以拉链式输送机为例简要介绍一下结构及常见故障我厂使用的拉链式输送机主要有2705（1）（2），2706（1）（2），2715，2716，0528，2528篦冷机拉链机等。

1、工作原理、性能及应用拉链机是在密闭的机槽内借助于链子的移动来连续输送物料的运输设备，拉链机工作时，物料通过入料溜子连续流入机槽，由于物料自重和链子运动的作用，使物料之间产生内摩擦力，由于链子的速度很小（0.31 m/s）,保证了料层之间的平衡稳定状态,物料间并无显著的相对运动,仅在机槽两侧壁附近，物料颗粒才有些滞后现象，所以物料间的这种平衡稳定状态构成了连续不断的料流而达到被输送的目的，物料由拉链机的出料口卸出．其特点是：设备结构简单，安装维修方便，工艺选型及布置较为灵活，能多点加料，多吊点卸料，物料在壳体内封闭输送，扬尘减少，改善了工作环境．我厂拉链机主要用于熟料输送。

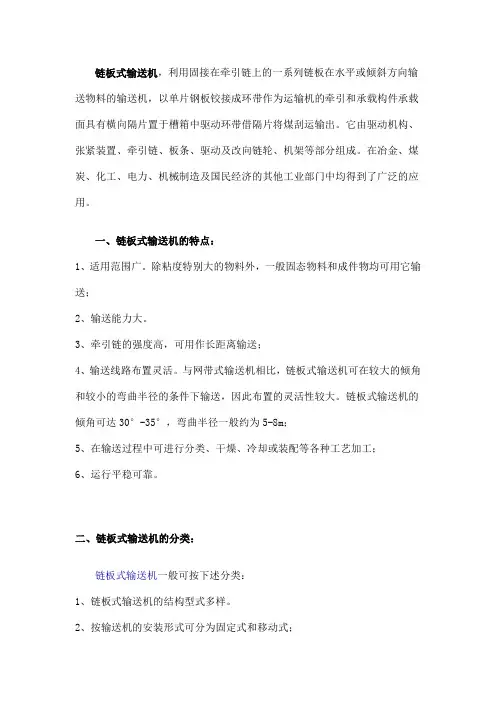

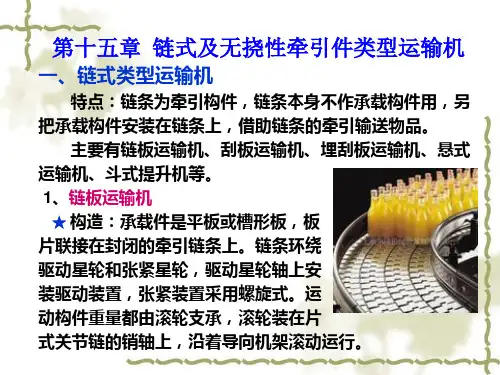

链板式输送机，利用固接在牵引链上的一系列链板在水平或倾斜方向输送物料的输送机，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。

它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。

在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。

一、链板式输送机的特点：
1、适用范围广。

除粘度特别大的物料外，一般固态物料和成件物均可用它输送；
2、输送能力大。

3、牵引链的强度高，可用作长距离输送；
4、输送线路布置灵活。

与网带式输送机相比，链板式输送机可在较大的倾角和较小的弯曲半径的条件下输送，因此布置的灵活性较大。

链板式输送机的倾角可达30°-35°，弯曲半径一般约为5-8m；
5、在输送过程中可进行分类、干燥、冷却或装配等各种工艺加工；
6、运行平稳可靠。

二、链板式输送机的分类：
链板式输送机一般可按下述分类：
1、链板式输送机的结构型式多样。

2、按输送机的安装形式可分为固定式和移动式；
3、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等；
4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等；
5、按牵引链的数量可分为单链式和双链式；
6、按底板的结构型式可分为鳞板式（有挡边波浪型，无挡边波浪型，有挡边深型等）和平板式（有挡边平型和无挡边平型等）；
7、按输送机的运行特征可分为连续式和脉动式；
8、按驱动方式可分为电力机械驱动式及液力驱动式。

链板输送机的结构链板输送机是一种用于物料输送的设备，它由输送机体、转动机构、拉链机构和传动机构组成，其中拉链机构的作用是将连接链板和转动机构，并保证传动机构的正常运行。

链板输送机的输送机体通常由链板座、滑轮、链板输送等组件构成，其功能是将物料从转动机构循环传输到链板座上，进而将物料运送到指定位置。

转动机构是链板输送机的重要组成部分，它的作用是驱动链板输送等设备的运动，使物料循环传输。

转动机构通常由电机、减速机、离合器等构成，其中离合器的作用是控制物料的角度和速度，使物料的运行稳定，同时可以保证链板输送机的正常运行。

拉链机构是链板输送机必不可少的组成部分，其作用是连接转动机构和链板，并实现传动机构的正常运行。

拉链机构主要包括拉链锥、拉链轴、拉链轮和锥齿板等组件，其中拉链锥的作用是将链板和转动机构牢固地连接起来，使物料能够顺利转动。

传动机构是链板输送机的核心组件，其功能是将驱动机构的动力传输到链板输送机上，使其循环传输物料。

传动机构通常由传动链、传动轮、传动支架等组成，其中传动链的作用是将转动机构的动力传输到链板座上，使物料可以循环传输。

以上就是链板输送机的结构介绍，它由输送机体、转动机构、拉链机构和传动机构组成，具有高效、稳定、可靠等特点，因此被广泛应用于物料输送系统中。

链板输送机不仅能够提高物料输送的效率，也能节约原材料，减轻人力的负担。

它的稳定性和可靠性是传动设备系统中不可或缺的关键，因此在物料输送系统中，链板输送机的应用越来越广泛。

链板输送机作为物料输送系统中重要的传动设备，从结构和功能上来看，它有很多优势，尤其是其组件简单、体积小、维护成本低等优势，使它在物料输送系统中占据重要地位。

由于链板输送机的重要性，因此，在选配输送机时，应该根据物料的情况和物料输送系统的要求，选择合适的输送机，以确保物料输送的顺畅和正常运行。

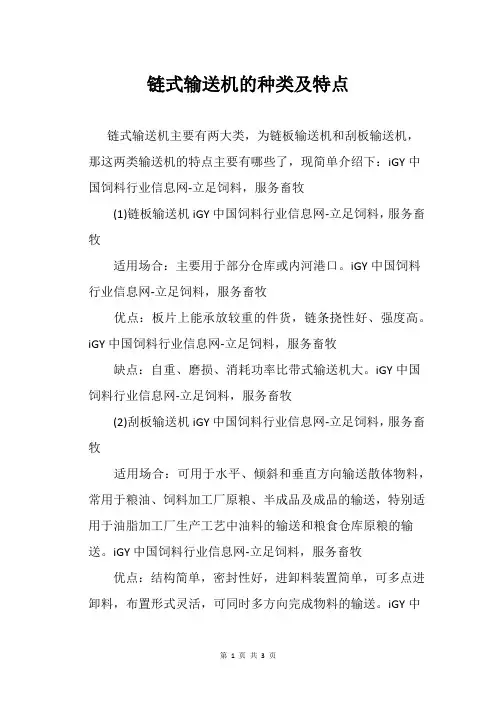

链式输送机的种类及特点链式输送机主要有两大类，为链板输送机和刮板输送机，那这两类输送机的特点主要有哪些了，现简单介绍下：iGY中国饲料行业信息网-立足饲料，服务畜牧(1)链板输送机iGY中国饲料行业信息网-立足饲料，服务畜牧适用场合：主要用于部分仓库或内河港口。

iGY中国饲料行业信息网-立足饲料，服务畜牧优点：板片上能承放较重的件货，链条挠性好、强度高。

iGY中国饲料行业信息网-立足饲料，服务畜牧缺点：自重、磨损、消耗功率比带式输送机大。

iGY中国饲料行业信息网-立足饲料，服务畜牧(2)刮板输送机iGY中国饲料行业信息网-立足饲料，服务畜牧适用场合：可用于水平、倾斜和垂直方向输送散体物料，常用于粮油、饲料加工厂原粮、半成品及成品的输送，特别适用于油脂加工厂生产工艺中油料的输送和粮食仓库原粮的输送。

iGY中国饲料行业信息网-立足饲料，服务畜牧优点：结构简单，密封性好，进卸料装置简单，可多点进卸料，布置形式灵活，可同时多方向完成物料的输送。

iGY中国饲料行业信息网-立足饲料，服务畜牧缺点：料槽易磨损，特别是链条磨损严重。

iGY中国饲料行业信息网-立足饲料，服务畜牧了解完链式输送机，下面我们来了解一下另外一种输送机——链条输送，并分析一下它与其他间歇式运输机械相比，有哪些优点。

iGY中国饲料行业信息网-立足饲料，服务畜牧链条输送机作为一种性能良好的连续输送机，可在一定范围内，按照物料运输的技术要求，从最初的供料到最终的卸料能稳定的形成物料的输送过程，所以说，链条输送机运输物料与其他间歇动作的运输机械相比有如下优点：iGY中国饲料行业信息网-立足饲料，服务畜牧(1)可以不停地在同一方向内运输物料，装卸无需停车，可以在高速度进行运输，因而具有很高的生产率。

iGY中国饲料行业信息网-立足饲料，服务畜牧(2)由于链条输送机供料均匀与运行速度稳定，工作过程中所消耗的功率变化不大，因而，驱动装置功率较小。

iGY中国饲料行业信息网-立足饲料，服务畜牧(3)链条输送机的最大载荷的差别较小，因而设计时的计算载荷小。

输送机的分类输送机是一种用于物料输送的机械设备，广泛应用于矿山、冶金、建筑、化工等领域。

根据不同的输送要求和物料特性，输送机通常可以分为以下几种类型。

带式输送机带式输送机是一种以输送带作为工作器的输送设备，具有输送距离远、输送速度快、运行可靠等特点，适用于输送各种散状、块状、粉状物料。

常见的带式输送机有固定式和移动式两种。

固定式带式输送机主要用于长距离、大量输送，如大型矿山、港口、电厂等。

移动式带式输送机则适用于各种工厂、仓库之间的短距离物料输送。

斗式输送机斗式输送机是一种以斗为工作器的输送设备，适用于输送颗粒状、粉状、散状物料，并且物料的湿度要求相对较低。

常见的斗式输送机有固定式和移动式两种。

固定式斗式输送机通常用于大型工厂中的原料库、生产线输送，移动式斗式输送机则适用于现场二次分装、中转等。

链式输送机链式输送机是一种以链条为工作器的输送设备，适用于输送各种散状、块状、粉状物料，以及熔融金属等高温、腐蚀性物料。

常见的链式输送机有板链式、滚子链式、耐高温链式等几种。

链式输送机通常采用梯级式输送，适用于输送煤炭、矿石、水泥等大量物料。

螺旋输送机螺旋输送机是一种以螺旋叶片为工作器的输送设备，适用于输送干燥的粉状或颗粒状物料，以及湿度较高的糊状物料。

常见的螺旋输送机有槽型、U型和管型等几种形式。

螺旋输送机适用于水泥、石灰、化肥、淀粉、饲料等物料的输送。

气力输送机气力输送机是一种运用气体流动力输送物料的装置。

根据气源的不同，气力输送机可以分为压缩空气输送机、真空输送机等方式。

适用于输送可流动性比较好的物料，如水泥、粉煤灰、炭黑等。

气力输送机具有节能、环保、占地面积小等优点，常用于水泥、化工、粉末颗粒料等行业。

真空输送机真空输送机是一种利用真空吸引物料并输送的设备。

适用于输送散状、粉状、颗粒状物料，以及湿度较高的糊状物料。

常见的真空输送机有串式、并式等形式。

真空输送机适用于化工、冶金、建材、轻工食品等行业中，要求物料不与空气接触，隔尘输送。

链板输送机的结构
链板输送机是一种常用的输送机，它由电机、减速机、链板和其他部件组成，也称之为梯形传动机。

它主要是通过电机驱动力传动到链板上，用链板呈梯形形状的输送物料。

链板输送机的结构主要由电机、减速机、链板等部件组成。

电机是链板输送机的动力源，它可以将电能转换成机械能。

减速机的作用是将高速的转速降低到更适合操作的转速，保证输送的稳定性。

链板是链板输送机的主要工作部件，它由若干相连的链板构成，呈梯形形状，由电机驱动力传动到链板上，良好地输送物料。

除此之外，链板输送机还具有一些其他部件，包括：轴承、传动轴、限位器、安全节流阀等。

轴承的作用是支撑转动的轴的转动，同时减少对电机的负荷，保证输送机的运行稳定性，延长使用寿命。

传动轴用于将电机传动力传递给链板，以满足输送机的运转。

限位器是链板输送机设备的重要部件，它可以精确限制输送物料移动的范围，防止物料溢出或受损。

安全节流阀则是在输送物料过程中，使输送机保持在安全范围内，防止超载而发生事故。

以上就是链板输送机的一般结构。

链板输送机的特点是安全、可靠、稳定、噪音低、使用寿命长等，广泛应用于各种物料的输送，比如矿山、冶金、化肥、石油、煤炭、食品、药品、机械、电子、建筑材料等行业。

因此，链板输送机的结构是非常重要的，要想让链板输送机安全可靠的运行，必须确保各部件结构要求正确，保持各部件的清洁，做
到定期检查和维护，这样才能使链板输送机具有良好的使用性能和可靠性。

BLT型链板输送机使用说明书目录一、归纳二、链板输送机的安装三、链板输送机的调整四、操作与保护一、归纳1、 BLT型链板机的部署形式分为〔 1〕水平型、〔2〕倾斜型、〔3〕倾斜水平型、〔4〕水平倾斜型、〔 5〕水平倾斜水平型。

2、中型板式给料机适用于冶金、煤炭、化工、电力、机械制造等部门，它可沿水平或倾斜方向输送散状物料或成件物品。

也可用于流水线生产线中运送成件物。

由于它的承载部件和运行局部均用金属资料组成，所以与其他连续运输机械对照，它可输送比较深重的、粒度较大的磨琢性强的物料或成件物，而且适用于输送600℃— 700℃的高温物料或成件物。

3、 BLT型链板机有以下特点：（1〕、适用范围广。

（2〕、输送能力大，一般生产能力可到达1000t/h.（3〕、牵引链的强度高，可用作长距离输送。

（4〕、输送线路部署灵便，与带式输送机对照，板式给料机可在较大的倾角和较小的波折半径的条件下输送。

所以部署的灵便性较大，板式给料机的倾角可达30°— 50°，波折半径一般约为5-8m。

（5〕、在输送过程中可进行分类，无聊、冷却或袋配等各种工艺加工。

（6〕、运行平稳可靠。

（7〕、由于链板输送机的所有部件都是金属资料，而且其底板和牵引链自重要。

故机体粗笨，且空载功率大。

（8〕、底板和牵引链的磨损快，润滑和维修不便，而且噪音较大。

（9〕、结构较复杂，制造工作量大，加之自重要，所以造价高。

4、主要部件（1〕、牵引链〔片式链〕、片式链条耐冲击，运行平稳，工作可靠。

（2〕、底板是板式给料机的承载构件，采用螺栓或焊接与牵引构件联接在一起。

（3〕、机架板式给料机的机架有头轮装置机架、尾轮装置机架、中间支架、凹弧段支架和凸弧段支架。

（4〕、张紧装置螺旋张紧装置是板式给料机常用的张紧形式。

〔5〕、驱动装置由于链板机的速度低，一般采用综合式的传动机构即除减速机外，还配置如齿轮等减速设施组成的开式传动机构。

5、整体图二、链板输送机的安装1、依照安装图，定出设施的纵向中心线。

链板输送机概述链板输送机链板规格:直输链板宽度由63.5、82.5、101.6、114.3、152.4、190.5、254、304.8；转弯链板宽度有82.5、114.3、152.4、190.5、304.8、特点1、链板输送机的输送面平坦光滑、摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、PET瓶、易拉罐等物料，也可输送各类箱包；2、链板有不锈钢和工程塑料等材质、规格品种繁多，可依据输送物料和工艺要求选用，能充足各行各业不同的需求；3、机架材质分铝型材、一般碳钢、不锈钢。

4、输送本领大，可承载较大的载荷，如用于电动车、摩托车、发电机等行业；5、输送速度精准稳定，能保证精准明确的同步输送；6、链板输送机一般都可以直接用水冲洗或直接浸泡在水中，设备清洁便利，能充足食品、饮料行业对卫生的要求；7、设备布局快捷。

可以在一条输送线上完成水平、倾斜和转弯输送；8、设备结构简单，维护便利。

应用应用:直输链板宽度由63.5、82.5、101.6、114.3、152.4、190.5、254、304.8；转弯链板宽度有82.5、114.3、152.4、190.5、304.8，广泛用于食品、罐头、药品、饮料、化妆品和洗涤用品、纸制品、调味品、乳业及烟草等的自动输送、调配和后道包装的连线输送。

输送链板有POM材质和不锈钢及不锈铁3种，转弯形式有带翼转弯和磁性转弯2种。

转弯链板输送机采纳π型转弯链板作为输送载体，链板运行在高分子聚甲醛制作的专用转弯导轨里；或使用不锈钢转弯链板并使用带磁性的转弯导轨，使输送链板始终运行在专用导轨里面，具有运行平稳，安装便利的特点；分类链式输送机重要分为链板输送机、悬挂链输送机、网带输送机、插件线输送机四大类。

设备简介链板输送机可以充足饮料贴标、灌装、清洗等设备的单列输送的要求，同样也可以使单列变成多列并行走缓慢，从而产生储存量，充足杀菌机、储瓶台、冷瓶机的大量供料的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链，使得瓶（罐）体处于动态过度状态，使输送线上不滞留瓶子，可以充足空瓶及实瓶的压力和无压力输送。

链板输送机的特点及应用链板输送机，也称为链板斗式输送机，是一种连续运输设备，主要由链条、链轮、导轨、刮板和输送段组成。

其工作原理是通过链条的运动，将物料从进料端输送到出料端，可广泛应用于煤矿、冶金、化工、电力、建材等行业。

下面将介绍链板输送机的特点及应用。

一、特点：1.结构简单、使用可靠：链板输送机的结构简单紧凑，因此维护保养工作简单，并且不容易出现故障，使用可靠。

2.适应性强：链板输送机适应性强，能够适应各种物料的输送，包括散料、颗粒状物料以及小块状物料等。

3.输送量大、输送距离长：链板输送机输送量大，输送距离可长达数百米，适用于大量物料的长距离输送。

4.运行平稳、噪音低：链板输送机运行平稳，噪音低，不会对作业环境造成干扰。

5.连续输送、自动化程度高：链板输送机是一种连续输送设备，能够实现物料的连续输送，且与其他设备可实现自动化生产线的配套。

6.输送角度大：链板输送机能够输送物料的角度相对较大，可达90度，适用于多种输送方式。

7.适用环境宽泛：链板输送机适用环境宽泛，能适应高温、低温、潮湿、腐蚀等不同工作环境。

二、应用：1.煤矿行业：链板输送机可用于矿山的煤炭运输，能够将煤炭从煤矿井口输送到选煤厂或末煤场等地。

2.冶金行业：链板输送机可用于冶炼过程中的物料输送，如将矿石从矿山输送到冶炼厂，将熔炼产物从炉体输送到转炉或罐体等。

3.化工行业：链板输送机可用于化工行业中的原料输送、成品输送以及废料处理等，如化工厂的化工原料输送和废料处理等环节。

4.电力行业：链板输送机可用于电力行业中的煤炭输送，将煤炭从运输车辆或煤仓输送到发电厂的煤炭堆场或燃煤锅炉。

5.建材行业：链板输送机可用于建材行业中的水泥、石灰、石膏等散粉料的输送，将散粉料从储料仓输送到混凝土搅拌站或建材加工设备。

6.造纸行业：链板输送机可用于造纸行业中的纸浆输送，将纸浆从浆池输送到纸张成型机。

7.粮食加工行业：链板输送机可用于粮食加工行业中的谷物、豆类等物料的输送，将谷物从仓库输送到研磨机或加工设备。

链板输送机一、概述BFW型链板输送机在造纸行业主要用于输送各种散状或捆状物料，可做水平输送或倾斜度小于30°的输送。

多用于废纸、浆板到碎浆机的喂料。

该机结构合理，采用链条带动槽板运动而输送物料，具有输送能力大，动力消耗低，磨损小，工作可靠等优点，经全国多家造纸厂使用，效果很好，是目前最理想的废纸和浆板输送设备。

为了满足用户需要，考虑到工艺布置要求，链板输送机传动装置分右装和左装两种（顺物料运行方向看，传动装置在机器右侧的为右装，反之为左装），用户单位可根据工艺设计要求选用链板输送机装配形式，订货时均应在合同中予以注明。

链板输送机型号意义说明：二、主要技术参数三、结构原理链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

1、头部驱动装置由电动机、减速器、传动装置及主动链轮装置等组成。

动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。

为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。

主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。

2、尾轮装置该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。

3、拉紧装置拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。

4、链板部分由牵引链和槽板组成。

牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。

槽板用螺栓与牵引链紧固在一起。

5、机架由头架、尾架、中间架组成。

用槽钢、角钢及加强钢板焊接而成。

该机架中间有四条供滚轮运行的轨道，采用轻轨制成。
