自动扫描射水高空水炮

大空间智能灭火系统主要由前端探测报警系统、大空间灭火装置、大空间智能灭火系统控制主机、现场区域控制器组成，另外还有信号阀、水流指示器等组件以及管道、供水设施等。

1）火灾探测器的选择前端探测报警系统，一般采用图像型感烟火灾探测器或图像型火焰火灾探测器。

图像型火灾探测器的防护等级根据现场情况确定，其远探测距离参见厂家产品样本。

如不能提供全天照明的场所需增加夜间补光设备，保证系统在夜间探测烟雾的能力。

2）大空间灭火装置大空间灭火装置分为大空间智能灭火装置、自动扫描射水灭火装置和自动扫描射水高空水灭火喷水面为一个圆形面，能主动探测着火部位并开启喷头喷水灭火的智能型自动喷水灭火装置。

由智能型探测组件、大空间大流量喷头、电磁阀组三部分组成。

其中，智能型探测组件与大空间大流量喷头及电磁阀组均为独立设置。

安装高度为6 m ~25m，标准保护半径≤6m，喷水流量≥5 L/s。

①火灾危险等级为中危险级或轻危险级的场所可采用配置各种类型大空间灭火装置的系统。

②火灾危险等级为严重危险级的场所宜采用配置大空间智能灭火装置的系统。

③舞台的葡萄架下部、演播室、电影摄影棚的上方宜采用置大空间智能灭火装置的系统。

④边墙式安装时宜采用配置自动扫描射水灭火装置或自动扫描射水高空水炮灭火装置的系统。

灭火射水面为一个扇形面的智能型自动扫描射水灭火装置。

由智能型探测组件、扫描射水喷头、机械传动装置、电磁阀组四大部分组成。

其中，智能型探测组件、扫描射水喷头和机械传动装置为一体化设置。

安装高度为2.5 m ~6m，标准保护半径≤6m，喷水流量≥2 L/s。

自动扫描射水高空水炮灭火装置灭火射水面为一个矩形面的智能型自动扫描射水高空水炮灭火装置。

由智能型探测组件、自动扫描射水高空水炮、机械传动装置、电磁阀组四大部分组成。

其中，智能型红外探测组件、自动扫描射水高空水炮和机械传动装置为一体化设置。

安装高度为6 m ~20m，标准保护半径≤20m，喷水流量≥5 L/s。

大空间智能高空消防水炮主要是用自然界的可燃物质在燃烧的时候所释放出大量的辐射线，利用红、紫外传感器、计算机、机械转动、远程通讯技术，通过一整套电子控制电路构成的高度智能化的现代消防。

它可以保护三维空间内，全方位的进行巡回扫描寻的，精准定位，并驱动灭火装置迅速准确的瞄准火源，然后自动启泵、开阀、射水灭火，瞬间可以把刚刚初燃火源扑灭，确保把火灾的苗头扼杀在萌芽状态，真正地做到“防患与未然”。

按不同的流量划分可分为5L、10L、20L、30L、40L五种不同规格。

大空间智能高空水炮特点（1）一旦发生火警，系统主机确定着火点位置，联动控制器驱动消防炮进行扫描并锁定着火点，消防炮对准着火点后，开启消防水泵及电动阀门进行喷水灭火。

同时前端水流指示器和水泵房压力继电器的动作反馈信号均在控制室操作台上显示。

主机结束警报后，自动（手动）关闭消防水泵及电动阀门。

（2）自动消防炮也可由值班人员手动操作实施喷水灭火，适用于以下三种情况：A、值班人员发现着火点，在控制室通过消防炮集中控制盘操作自动消防炮对准着火点，通过控制盘面板按钮直接启动消防水泵及电动阀门喷水灭火。

B、现场人员发现着火点，通过消防炮现场控制盘操作自动消防炮对准着火点，直接启动消防水泵及电动阀门喷水灭火。

C、现场人员发现着火点，按下消火栓按钮或手动报警按钮，控制室接到报警信号后，由值班人员操作自动消防炮对准着火点，启动消防水泵及电动阀门喷水灭火。

zss-25标准型自动扫描射水高空水炮的具体参数如下：zss-25标准型自动扫描射水高空水炮监控半径40m射流半径36m最大保护半径33m额定流量5L/S安装高度6m-22m接口尺寸DN50法兰额定工作压力0.6MPa最大工作压力0.8MPa电压/功耗AC220V/监控5W，扫描50W通讯方式RS485响应时间≤30s水平旋转角度360°垂直旋转角度俯角-90°，仰角+30°喷水方式直射后往复摆动zss-25标准型自动扫描射水高空水炮系统是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。

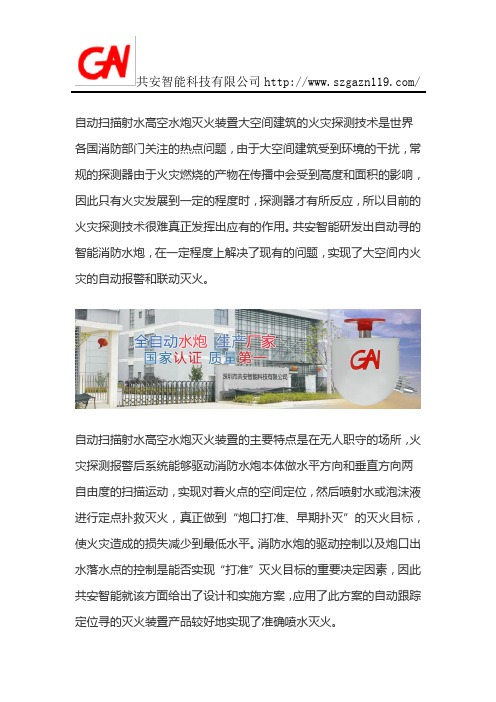

共安智能科技有限公司/自动扫描射水高空水炮灭火装置大空间建筑的火灾探测技术是世界各国消防部门关注的热点问题，由于大空间建筑受到环境的干扰，常规的探测器由于火灾燃烧的产物在传播中会受到高度和面积的影响，因此只有火灾发展到一定的程度时，探测器才有所反应，所以目前的火灾探测技术很难真正发挥出应有的作用。

共安智能研发出自动寻的智能消防水炮，在一定程度上解决了现有的问题，实现了大空间内火灾的自动报警和联动灭火。

自动扫描射水高空水炮灭火装置的主要特点是在无人职守的场所，火灾探测报警后系统能够驱动消防水炮本体做水平方向和垂直方向两自由度的扫描运动，实现对着火点的空间定位，然后喷射水或泡沫液进行定点扑救灭火，真正做到“炮口打准、早期扑灭”的灭火目标，使火灾造成的损失减少到最低水平。

消防水炮的驱动控制以及炮口出水落水点的控制是能否实现“打准”灭火目标的重要决定因素，因此共安智能就该方面给出了设计和实施方案，应用了此方案的自动跟踪定位寻的灭火装置产品较好地实现了准确喷水灭火。

共安智能科技有限公司/扫射式智能消防水炮与寻的式智能消防水炮系统的区别在于该系统使用的消防炮为扫射式智能消防炮，这种系统不能根据火源点坐标参数及数据库中消防炮不同的俯仰及水平喷射角度对应的射流溅落点坐标，确定消防炮应转动的角度，而是根据事先编定的程序，在一定范围内做水平或俯仰扫动，使灭火剂射流覆盖着火点或危险区域。

自动消防炮灭火系统与此相比更为精确，因此应用也更加广泛。

共安智能大空间水炮就属于寻的式智能消防水炮。

共安智能科技有限公司/zss-25标准型自动扫描射水高空水炮的具体参数如下：zss-25标准型自动扫描射水高空水炮监控半径40m射流半径36m最大保护半径32m额定流量5L/S安装高度6m-22m共安智能科技有限公司/接口尺寸DN50法兰额定工作压力0.6MPa最大工作压力0.8MPa电压/功耗AC220V/监控5W，扫描50W通讯方式RS485响应时间≤30s水平旋转角度360°垂直旋转角度俯角-90°，仰角+30°喷水方式直射后往复摆动共安智能科技有限公司/zss-25标准型自动扫描射水高空水炮系统是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。

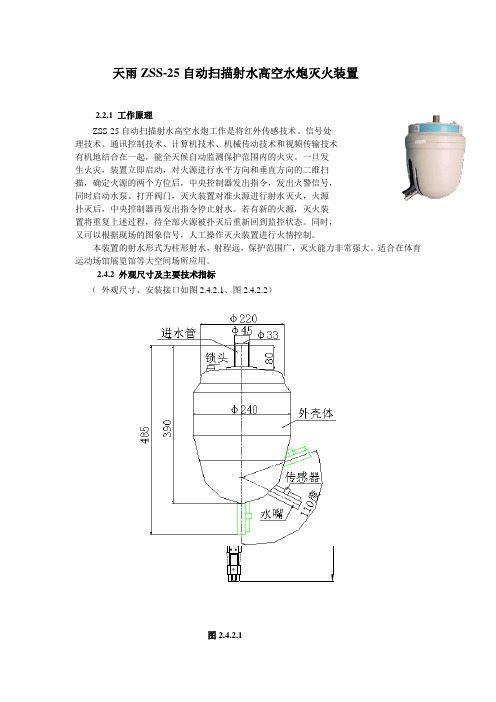

天雨ZSS-25自动扫描射水高空水炮灭火装置2.2.1 工作原理ZSS-25自动扫描射水高空水炮工作是将红外传感技术、信号处 理技术、通讯控制技术、计算机技术、机械传动技术和视频传输技术 有机地结合在一起，能全天候自动监测保护范围内的火灾。

一旦发 生火灾，装置立即启动，对火源进行水平方向和垂直方向的二维扫 描，确定火源的两个方位后，中央控制器发出指令，发出火警信号， 同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源 扑灭后，中央控制器再发出指令停止射水。

若有新的火源，灭火装 置将重复上述过程，待全部火源被扑灭后重新回到监控状态。

同时， 又可以根据现场的图象信号，人工操作灭火装置进行火情控制。

本装置的射水形式为柱形射水，射程远，保护范围广，灭火能力非常强大。

适合在体育运动场馆展览馆等大空间场所应用。

2.4.2 外观尺寸及主要技术指标 （ 外观尺寸、安装接口如图2.4.2.1、图2.4.2.2）508.5260天雨智能灭火TIANYU TIANYUZHINENGMIEHUO图2.4.2.1图2.4.2.2主要技术指标出线定义（13根导线）●工作电压：~220V±10% ①~220V电源线：2根（红：火线，黑：零线）●功耗：监视≤3W，扫描≤17W ②保护地线：1根（黄绿）●标准工作压力：0.6MPa ③报警线（无源触点，给信号模块）：2根（白）●标准射水流量：5L/s ④联动控制线（无源触点，给通用模块）：2根（蓝）●保护半径：20m ⑤调试总线：4根（2对双绞线。

红：A，黄：B）●启动时间：≤25s ⑥视频传输线: 2 根(红蓝双绞线：红：信号线，蓝：信号地线)●安装高度范围：6—35m注意：●应将装置与通用模块配合使用。

详见第3章第3.3节有关内容；●设立2对调试双绞线的目的是为了最大限度地减小“T”型抽头的长度，调试总线应从其中的1对双绞线进入装置，再从另外1对双绞线引到其它装置。

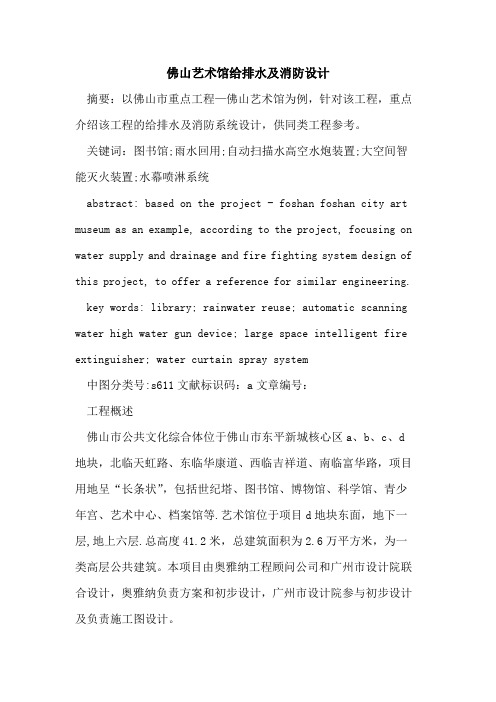

佛山艺术馆给排水及消防设计摘要：以佛山市重点工程—佛山艺术馆为例，针对该工程，重点介绍该工程的给排水及消防系统设计，供同类工程参考。

关键词：图书馆;雨水回用;自动扫描水高空水炮装置;大空间智能灭火装置;水幕喷淋系统abstract: based on the project - foshan foshan city art museum as an example, according to the project, focusing on water supply and drainage and fire fighting system design of this project, to offer a reference for similar engineering. key words: library; rainwater reuse; automatic scanning water high water gun device; large space intelligent fire extinguisher; water curtain spray system中图分类号:s611文献标识码：a文章编号：工程概述佛山市公共文化综合体位于佛山市东平新城核心区a、b、c、d地块，北临天虹路、东临华康道、西临吉祥道、南临富华路，项目用地呈“长条状”，包括世纪塔、图书馆、博物馆、科学馆、青少年宫、艺术中心、档案馆等.艺术馆位于项目d地块东面，地下一层,地上六层.总高度41.2米，总建筑面积为2.6万平方米，为一类高层公共建筑。

本项目由奥雅纳工程顾问公司和广州市设计院联合设计，奥雅纳负责方案和初步设计，广州市设计院参与初步设计及负责施工图设计。

给排水系统概述(１)．生活给水系统市政优质给水管网供水压力约为0.14~0.30mpa。

本建筑生活设计用水量及景观道路车库冲洗设计用水量见下表：艺术馆生活设计用水量表景观道路及车库冲洗设计用水量表(回用雨水供水)工程从c、d地块的市政优质供水管网上接出一根dn100供水管供室内生活用水；地下车库冲洗用水、室外景观绿化用水及道路冲洗用水由雨水回用系统供水。

. 系统设置1.1一般规定1.1.1 供水管道应与生产、生活用水管道分开。

1.1.2 供水管道不宜与泡沫混合液的供给管道合用。

寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。

管道设计应满足设计流量、压力和开启至喷射的时间等要求。

1.1.3 消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。

该容量可减去规定灭火时间和冷却时间内补充的水量。

1.1.4 消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。

1.1.5 灭火剂及加压气体的补给时间不宜大于48h。

1.1.6 水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。

1.2 消防炮布置1.2.1 室内消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。

室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。

设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。

1.2.2 室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。

1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。

1.3. 水炮系统1.3.1 水炮的设计射程和流量应符合下列规定：1. 水炮的设计射程符合消防炮布置得要求。

室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。

2. 当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。

3. 当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。

共安智能科技有限公司/大空间智能水炮针对现代大空间建筑的消防需要，运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。

其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。

当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。

火灾扑灭后主动关闭阀门、系统复位(监控状态)。

该产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防监控中心。

由于系统的维护性能优越，其维护费用较低，灭火装置供水、供电线路简单，有利于工程设计和施工，且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比。

结构组成大空间消防水炮灭火系统主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。

共安智能科技有限公司/特点1、自动探测报警与自动定位着火点2、控制俯仰回转角和水平回转角动作3、接收其它火灾报警器联动信号4、自动控制、远程手动控制和现场手动控制5、采用图像呈现方式，实现可视化灭6、探测距离远，保护面积大，响应速度快，探测灵度高7、自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失8、同时具有防火、灭火、监控功能，提高了系统整体的性价比共安智能科技有限公司/9、二次寻的、无需复位，大大缩短了灭火时间适用场所体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。

大空间智能水炮的控制原理及过程小型智能消防水炮的控制原理与过程是怎样的？小型智能消防水炮是怎么工作的？这种智能消防水炮这样工作的优势又有哪些呢？带着这一系列问题，下面请看小编对此的解答。

高空消防水炮主要是运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。

当然为了满足不同场合的具体要求，这种设备也生产出了不同的型号，本次就分享相关信息，希望对大家有所帮助。

其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。

高空消防水炮当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。

高空消防水炮目前市面上有5款比较常用，ZDMS0.6/5S、ZDMS0.8/10S、ZDMS0.8/20S、ZDMS0.9/30S、ZDMP0.25/5S。

1、自动消防水炮ZDMS0.6/5S，流量5L/S，压力0.6Mpa，保护半径20-33m不等，安装高度6-25m
2、自动消防水炮ZDMS0.8/10S，流量10L/S，压力0.8Mpa，保护半径37m，安装高度6-25m
3、自动消防水炮ZDMS0.8/20S，流量20L/S，压力0.8Mpa，保护半径52m，安装高度6-25m
4、自动消防水炮ZDMS0.9/30S，流量30L/S，压力0.9Mpa，保护半径62m，安装高度6-25m
5、自动消防水炮ZDMP0.25/5S，流量5L/S，压力0.25Mpa，保护半径6m，安装高度6-15m
南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商。

公司拥有“睿实”自主品牌消防产品，公司秉承“为中国消防炮事业做贡献”的伟大使命，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！。

共安智能科技有限公司/ ZSS-25自动扫描射水高空水炮灭火装置是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标，采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。

采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统，全天候、全方位自动监测其保护区域内的一切火情。

当发生火灾时，消防水炮装置立即启动，发出信号到消防控制中心，实行报警，同时全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置把喷口迅速准确地瞄准火源，继而自动启泵、开阀，把灭火剂及时、准确地喷向着火点，瞬时间即可把刚刚初燃的火源扑灭，若有新共安智能科技有限公司/的火源，灭火装置将重复上述灭火过程，待全部火源扑灭后又重新回到监测状态。

确保把火灾的苗头扼灭在初萌状态，使之不能成灾，真正地做到“防患于未然”！该装置探测距离远，保护面积大，喷射距离远，喷洒流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰作出贡献。

共安智能科技有限公司/ zss-25标准型自动扫描射水高空水炮主要安装在大空间的场所，主要有厂房，商场，会展中心，博物馆，图书馆及电影院与汽车站，火车站等地方。

只要其室内的高度能够满足6-22米就可以安装，当然设计的时候需要看场所的环境来设计水炮的位置，根据现场的情况及要求来确定zss-25标准型自动扫描射水高空水炮的具体配置。

共安智能科技有限公司/ zss-25标准型自动扫描射水高空水炮的具体参数如下：zss-25标准型自动扫描射水高空水炮监控半径40m射流半径36m最大保护半径33m额定流量5L/S安装高度6m-22m接口尺寸DN50法兰额定工作压力0.6MPa最大工作压力0.8MPa电压/功耗AC220V/监控5W，扫描50W通讯方式RS485响应时间≤30s水平旋转角度360°垂直旋转角度俯角-90°，仰角+30°喷水方式直射后往复摆动共安智能科技有限公司/ zss-25标准型自动扫描射水高空水炮系统是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。
