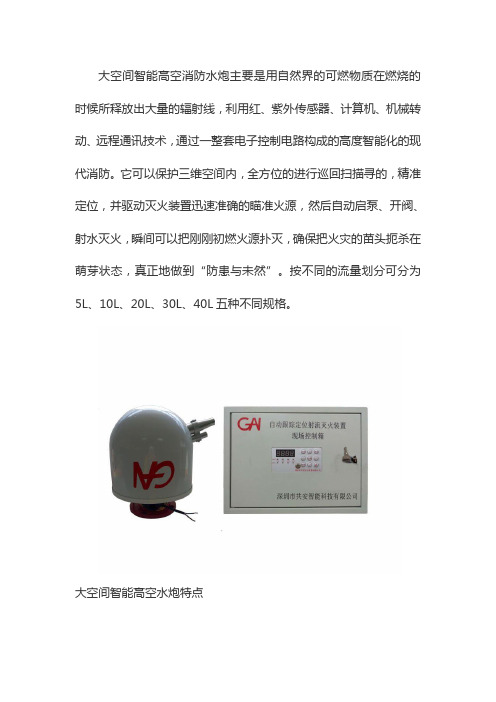

大空间智能高空消防水炮主要是用自然界的可燃物质在燃烧的时候所释放出大量的辐射线，利用红、紫外传感器、计算机、机械转动、远程通讯技术，通过一整套电子控制电路构成的高度智能化的现代消防。
它可以保护三维空间内，全方位的进行巡回扫描寻的，精准定位，并驱动灭火装置迅速准确的瞄准火源，然后自动启泵、开阀、射水灭火，瞬间可以把刚刚初燃火源扑灭，确保把火灾的苗头扼杀在萌芽状态，真正地做到“防患与未然”。
按不同的流量划分可分为5L、10L、20L、30L、40L五种不同规格。
大空间智能高空水炮特点（1）一旦发生火警，系统主机确定着火点位置，联动控制器驱动消防炮进行扫描并锁定着火点，消防炮对准着火点后，开启消防水泵及电动阀门进行喷水灭火。
同时前端水流指示器和水泵房压力继电器的动作反馈信号均在控制室操作台上显示。
主机结束警报后，自动（手动）关闭消防水泵及电动阀门。
（2）自动消防炮也可由值班人员手动操作实施喷水灭火，适用于以下三种情况：A、值班人员发现着火点，在控制室通过消防炮集中控制盘操作自动消防炮对准着火点，通过控制盘面板按钮直接启动消防水泵及电动阀门喷水灭火。
B、现场人员发现着火点，通过消防炮现场控制盘操作自动消防炮对准着火点，直接启动消防水泵及电动阀门喷水灭火。
C、现场人员发现着火点，按下消火栓按钮或手动报警按钮，控制室接到报警信号后，由值班人员操作自动消防炮对准着火点，启动消防水泵及电动阀门喷水灭火。
zss-25标准型自动扫描射水高空水炮的具体参数如下：zss-25标准型自动扫描射水高空水炮监控半径40m射流半径36m最大保护半径33m额定流量5L/S安装高度6m-22m接口尺寸DN50法兰额定工作压力0.6MPa最大工作压力0.8MPa电压/功耗AC220V/监控5W，扫描50W通讯方式RS485响应时间≤30s水平旋转角度360°垂直旋转角度俯角-90°，仰角+30°喷水方式直射后往复摆动zss-25标准型自动扫描射水高空水炮系统是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。
大空间高空水炮操作说明一、首先把消防控制中心的联动控制柜面板上的电源开关合上，为系统提供正常的供电电源（相对应指示灯亮）。
1）、打开控制台TYLD—Q08A/Q08/G16/T8后门，打开空气开关，此时UPS 上电。
2）、按下UPS开机按钮，约5秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。
3）、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。
4）按数字键输入（密码：1234）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。
可进行显示时间或打印时间的设置。
二、手动/自动控制操作1）当系统需要自动控制时，应按下水泵控制的自动按键（蓝色指示灯亮），并按下相应分区控制阀的自动按键（蓝色指示灯亮）。
2）当系统需要手动控制时，应按下水泵控制的手动按键（红色指示灯亮），并按下相应分区控制阀的手动按键（红色指示灯亮）。
三、末端试水装置的使用1）把联动控制柜的水泵控制与分区控制阀处于自动控制状态（相应的蓝色指示灯亮）；2）把现场控制箱的装置220V、控制阀220V、装置24V电源开关闭合（对应电源指示灯亮）；3）把末端试水端的装置220V电源及控制阀220V电源开关闭合，此时探测器通电处于复位状态，待探测器指示灯出现闪烁状态时，即可点火（可用打火机模拟火源）调试末端试水装置；4）末端试水装置调试完毕，应把其装置220V电源及控制阀220V电源开关断开；5）每两个月应对末端试水装置进行模拟火灾试验一次，以此来检测电源供给、电磁阀的启闭、启泵、系统供水是否正常。
四、高空水炮灭火装置操作1）把联动控制柜的水泵控制与分区控制阀处于自动控制状态（相应的蓝色指示灯亮）；2）把现场控制箱的装置220V、电磁阀220V电源开关闭合（对应指示灯亮）。
3）对装置通电一分钟后，等到装置复位完成，即可点火（模拟火灾）调试装置。

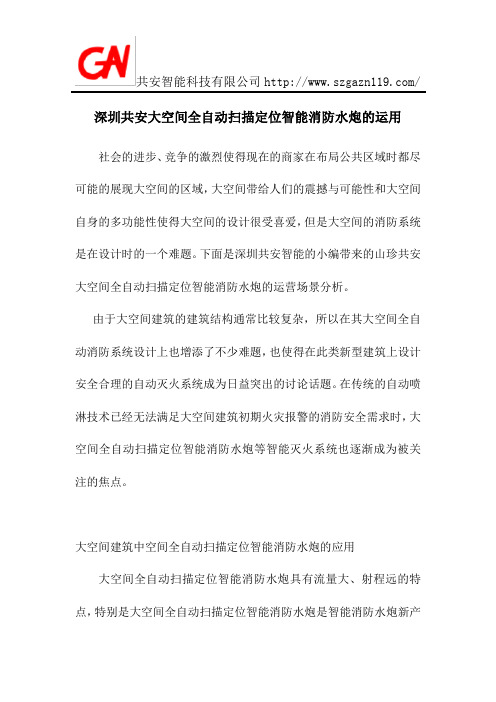

共安智能科技有限公司/深圳共安大空间全自动扫描定位智能消防水炮的运用社会的进步、竞争的激烈使得现在的商家在布局公共区域时都尽可能的展现大空间的区域，大空间带给人们的震撼与可能性和大空间自身的多功能性使得大空间的设计很受喜爱，但是大空间的消防系统是在设计时的一个难题。
下面是深圳共安智能的小编带来的山珍共安大空间全自动扫描定位智能消防水炮的运营场景分析。
由于大空间建筑的建筑结构通常比较复杂，所以在其大空间全自动消防系统设计上也增添了不少难题，也使得在此类新型建筑上设计安全合理的自动灭火系统成为日益突出的讨论话题。
在传统的自动喷淋技术已经无法满足大空间建筑初期火灾报警的消防安全需求时，大空间全自动扫描定位智能消防水炮等智能灭火系统也逐渐成为被关注的焦点。
大空间建筑中空间全自动扫描定位智能消防水炮的应用大空间全自动扫描定位智能消防水炮具有流量大、射程远的特点，特别是大空间全自动扫描定位智能消防水炮是智能消防水炮新产品，可以实现自动探测火源、火源定位以及自动远距离喷射等，可以共安智能科技有限公司/达到快速抑制大空间建筑初期火灾的消防需求。
深圳共安大空间全自动扫描定位智能消防水炮自动寻的智能消防炮系统是一种新型、高效的智能灭火系统，主要适用于净空高度大于8m，仓库内净空高度大12m的大空间场所。
深圳共安大空间全自动扫描定位智能消防水炮的自动寻的智能消防炮系统具有准确的探火性能、强大的喷水强度和快速的灭火能力，可以自动寻找火源、自动灭火、灭火后自动停止，它具有灭火效率高、保护面积大、响应速度快等特点，同时对非火灾区域造成的损失也比较小。
现有大空间全自动扫描定位智能消防水炮的产品类型也日益增加，如红外线自动寻的消防炮灭火系统就得到了广泛应用，该产品利用可燃物质燃烧时辐射的红外线为探测对象，在被监控的三维空间内全方位探测扫描，准确定位后，自动喷射灭火介质实施灭火，它具备大空间内的全自动灭火与报警功能，并设置有图像监控系统、可实现自动消防水炮远程控制和安全防范的功能，是典型的光机电一体化高新技术产品。
XX共安消防-自动跟踪定位射流灭火装置消防水炮共安智能生产的大空间自动跟踪定位消防水炮射流灭火装置是由消防炮体、信号处理器、电磁阀、现场手动控制盘、联动控制主机组成。
型号分别有：ZDMS0.6/5S-GA ZDMS0.8/10S-GA ZDMS0.8/20S-GA ZDMS0.9/30S-GA等，它结合微控技术、红外/紫外传感探测技术、机械转动控制技术、图像传输技术，自动寻找着火点精确定位并有效快速扑灭火源；根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火的同时，又能保护到人身及财产安全；具有现场手动操作控制及图像显示功能；可根据其他消防报警系统的联动信号进行强制启动探测火源；采用红外/紫外双波段探测技术在有效探测火源的同时提高环境干扰的能力；并可进行地面灵敏度参数设置及调试。
ZDMS全自动跟踪定位射流灭火装置消防水炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护X围内的火灾。
一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。
若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。
5L/S～10L/S全自动跟踪定位射流灭火装置的射水形式为柱状射水，射程远，保护X围广，灭火能力非常强大。
性能特点：◆采用双波段红外紫外复合探测技术，发现火情早、准确率高、X围广、无盲点；◆可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高；◆现场可通过485总线手动控制灭火装置喷嘴的射水方向；◆采用总线制图像传输技术，结合现场彩色图像信号进行远程人工手动控制；◆采用激光照射原理，独家可实现无需射水即可检测灭火装置射水是否准确；◆满足国标规定的手动、自动及远程手动三种控制方式；◆总线制通讯，耗材少，方便施工，维护简单方便；◆二次寻的、无需复位，大大缩短了灭火时间；◆可接收其他任何厂家的火灾自动报警系统的联动信号；◆重量轻，外形尺寸紧凑，大方美观。

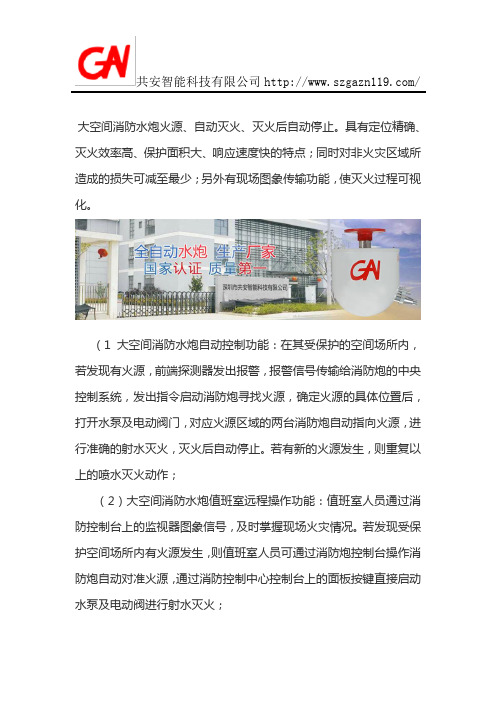

共安智能科技有限公司/大空间消防水炮火源、自动灭火、灭火后自动停止。
具有定位精确、灭火效率高、保护面积大、响应速度快的特点；同时对非火灾区域所造成的损失可减至最少；另外有现场图象传输功能，使灭火过程可视化。
（1大空间消防水炮自动控制功能：在其受保护的空间场所内，若发现有火源，前端探测器发出报警，报警信号传输给消防炮的中央控制系统，发出指令启动消防炮寻找火源，确定火源的具体位置后，打开水泵及电动阀门，对应火源区域的两台消防炮自动指向火源，进行准确的射水灭火，灭火后自动停止。
若有新的火源发生，则重复以上的喷水灭火动作；（2）大空间消防水炮值班室远程操作功能：值班室人员通过消防控制台上的监视器图象信号，及时掌握现场火灾情况。
若发现受保护空间场所内有火源发生，则值班室人员可通过消防炮控制台操作消防炮自动对准火源，通过消防控制中心控制台上的面板按键直接启动水泵及电动阀进行射水灭火；共安智能科技有限公司/（3）大空间消防水炮现场人员手动操作：现场人员发现火源，通过消防炮现场控制器上的面膜按键，就可以直接操作消防炮对准火源，直接启动水泵及电动阀进行射水灭火。
1）快速反应，系统报警响应时间一般不大于30秒。
适宜大空间布局，精准度高，自动寻找着火点，精确定位并有效快速扑灭火源；根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火同时保护到人身及财物安全；2）减少误操作；不会因喷头冻、碎等；3）灭火出水量大，射程远，初期火灾扑救效果好。
实际上目前国内的水炮供水可达50~60L/s。
根据高空水炮的工作压力和水炮仰角不同，其射程可达45m~70m。
当火场需要40L/s流量的消防用水时，出水量相当于传统消火栓系统8只5L/s流量的水枪。
4）启动停止方便。
全天候主动火灾监控，全方位的主动射水灭火。
当其保护的现场一旦发生火灾，装置及时启动、发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。
火灾扑灭后主动关闭阀门、系统复位。
大空间建筑消防设施探讨——自动消防水炮系统（3）示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月大空间建筑消防设施探讨——自动消防水炮系统（3）示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
本网据《中国消防》报道：对于高度大于13米的大空间，尤其是具有较高美观要求的网架结构及玻璃幕顶的建筑，虽然闭式喷淋灭火系统能够起到保护钢屋架的作用，但在实际设计及施工中，尤其是对于不规则屋顶，存在较大的难度。
目前日本、欧美等国家在机场、体育馆等大空间建筑中，普遍使用消防水炮系统，该系统早期常用于码头及大型露天油库，近年来被越来越多地应用于室内大空间场所，如日本关西机场、首都体育馆、东莞国际会议中心、深圳会展中心、天津滨海国际汽车城等。
自动消防炮系统，不仅可以遥感、自控、自锁，可自动对准着火点自动喷水，而且可与火灾探测系统联动，采用双波段图像火灾自动探测与空间定位补救技术及光截面图像感烟火灾探测技术，可解决大空间火灾报警，具有控制距离远、保护面积大、反应速度快、可靠性高等优点，可远程定点扑灭早期火灾。
国外对消防水炮的研制和应用技术已比较成熟，如日本报知机水炮，设计先进、制做精细、性能优越，但其价格昂贵，每台约100万人民币。
防爆型大空间智能高空水炮图像型自动消防水炮灭火系统，由图像火灾探测报警系统及自动消防炮系统构成，图像火灾探测报警系统包括图像火灾探测器、图像火灾定位探测器和图像火灾信号处理器；自动消防炮系统包括自动消防炮控制装置、电动阀控制装置、消防炮和电动阀；图像火灾探测器和图像火灾定位器接图像火灾信号处理器，图像火灾信号处理器直接接现场消防水炮02的消防设备控制器，或通过无线AP02、第一光纤收发器、第二光纤收发器接入工业控制计算机实现远程监视和控制，并通过中控琴台柜控制消防泡沫炮进行灭火，本发明灭火后可迅速恢复伺服状态，实现可视化报警；探测距离远，保护面积大，响应速度快，探测灵敏度高。
防爆型大空间智能消防水炮在普通型的基础上进行了材质的改变，使得具有防爆性，耐腐蚀。
是利用红、紫外传感器、计算机、机械转动、远程通讯技术，通过一整套电子控制电路构成的高度智能化的现代消防。
防爆型自动消防水炮可以保护三维空间内，全方位的进行巡回扫描寻的，精准定位，并驱动灭火装置迅速准确的瞄准火源，然后自动启泵、开阀、射水灭火，瞬间可以把刚刚初燃火源扑灭。
产品特点：1、实时动作：通过各种传感器实时收集火焰的信息，可以实时监视保护区域内的情况，从装置启动到确认火情的时间小于25秒,能有效的探测到初起火情。
2、有效灭火：自动扫描定位喷水灭火装置（炮）的喷水是充实水柱，全部覆盖在火点上，水柱具有很强的穿透能力，自动模拟人工灭火过程快速灭火的同时还能有效地防止火灾蔓延。
自动喷水灭火装置以其独有的结构将水均匀的喷洒在火灾区域，水滴颗粒大，穿透火灾上升热气流的能力强。
3、可靠性：对火焰的判断过程是经过多次复合判断完成的，从火焰的红外、紫外信号采集到分析、确认，都通过逻辑“与”实现对火焰信号的复合判断，有效的防止自动灭火装置的误动作。
4、自检功能：装置内部有微处理器，可以通过自检的方式，来完成对自身的工作状态的判断，保证装置工作正常。
5、全空间保护：产品集探测、灭火于一体，可对保护半径内水平360度，垂直110度的全空间进行监控保护，一点起火，最多可实现四台装置同时对准火点喷水灭火，可形成一点起火，四面受敌的局面。
大空间智能水炮大空间智能水炮简介大空间智能水炮针对现代大空间建筑的消防需要，运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。
其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。
当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。
火灾扑灭后主动关闭阀门、系统复位(监控状态)。
该产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防监控中心。
由于系统的维护性能优越，其维护费用较低，灭火装置供水、供电线路简单，有利于工程设计和施工，且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比。
结构组成大空间消防水炮灭火系统主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。
特点1、自动探测报警与自动定位着火点2、控制俯仰回转角和水平回转角动作3、接收其它火灾报警器联动信号4、自动控制、远程手动控制和现场手动控制5、采用图像呈现方式，实现可视化灭6、探测距离远，保护面积大，响应速度快，探测灵度高7、自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失8、同时具有防火、灭火、监控功能，提高了系统整体的性价比9、二次寻的、无需复位，大大缩短了灭火时间适用场所体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。
ZDM系列自动跟踪定位射流灭火系统是高大空间系列消防灭火设备，是集火灾报警、灭火于一体的新一代高科技消防自动灭火产品，特别适用于高大空间场所的灭火需要。
将计算机技术、红外、紫外传感技术、信号处理及判别技术、通信技术、机电控制自动化技术有机结合起来。
共安智能科技有限公司/大空间消防水炮系统1.它灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。
2.控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。
消防水炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。
消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。
消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。
消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。
消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。
现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。
共安智能科技有限公司/系统工作方式1）大空间消防水炮自动灭火方式：火灾探测部分的红紫外线探测器报警后，由具有较高空间定位精度的红紫外线探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。
前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。
主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。
2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一共安智能科技有限公司/步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。
3）、现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火，同时将报警信号传到消防控制中心。
天雨ZSS-25自动扫描射水高空水炮灭火装置2.2.1 工作原理ZSS-25自动扫描射水高空水炮工作是将红外传感技术、信号处 理技术、通讯控制技术、计算机技术、机械传动技术和视频传输技术 有机地结合在一起，能全天候自动监测保护范围内的火灾。
一旦发 生火灾，装置立即启动，对火源进行水平方向和垂直方向的二维扫 描，确定火源的两个方位后，中央控制器发出指令，发出火警信号， 同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源 扑灭后，中央控制器再发出指令停止射水。
若有新的火源，灭火装 置将重复上述过程，待全部火源被扑灭后重新回到监控状态。
同时， 又可以根据现场的图象信号，人工操作灭火装置进行火情控制。
本装置的射水形式为柱形射水，射程远，保护范围广，灭火能力非常强大。
适合在体育运动场馆展览馆等大空间场所应用。
2.4.2 外观尺寸及主要技术指标 （ 外观尺寸、安装接口如图2.4.2.1、图2.4.2.2）508.5260天雨智能灭火TIANYU TIANYUZHINENGMIEHUO图2.4.2.1图2.4.2.2主要技术指标出线定义（13根导线）●工作电压：~220V±10% ①~220V电源线：2根（红：火线，黑：零线）●功耗：监视≤3W，扫描≤17W ②保护地线：1根（黄绿）●标准工作压力：0.6MPa ③报警线（无源触点，给信号模块）：2根（白）●标准射水流量：5L/s ④联动控制线（无源触点，给通用模块）：2根（蓝）●保护半径：20m ⑤调试总线：4根（2对双绞线。
红：A，黄：B）●启动时间：≤25s ⑥视频传输线: 2 根(红蓝双绞线：红：信号线，蓝：信号地线)●安装高度范围：6—35m注意：●应将装置与通用模块配合使用。
详见第3章第3.3节有关内容；●设立2对调试双绞线的目的是为了最大限度地减小“T”型抽头的长度，调试总线应从其中的1对双绞线进入装置，再从另外1对双绞线引到其它装置。
如果是调试总线上的末端装置，只利用1对双绞线即可，另外1对处理好接线头后引到接线盒备用。
同时应使驱动板上的短路器“JP”有效。
2.4.3 ZSS-25电控系统图2.4.4安装和注意事项ZSS-25灭火装置工程安装分楼板安装、天花吊顶安装及沿梁边安装三种悬挂安装形式，装置与管道安装示意图如下。
⑴楼板安装○1短立管长度小于50cm时，短立管通过变径弯头与电磁阀后的配水支管连接，如图2.4.4.1安装；图2.4.4.1②短立管长度大于50cm时，短立管采用支架固定，灭火装置通过变径与短立管连接，如图2.4.4.2安装。
图2.4.4.2要绝对避免ZSS-25装置与天花板产生接触，以免影响其旋转性能。
）○1短立管长度小于50cm时，短立管通过变径弯头与电磁阀后的配水支管连接，如图2.2.3.1安装；图2.2.3.1②短立管长度大于50cm时，短立管采用支架固定，灭火装置通过变径与短立管连接，如图2.2.3.2安装。
图2.2.3.2绝对避免ZSS-25装置与天花板产生接触，以免影响其旋转性能。
）①短立管长度X大于20cm小于60cm时，灭火装置通过变径与短立管连接，如图2.2.3.3安装；图2.2.3.3②短立管长度X小于20cm时，短立管采用变径弯头与电磁阀后的配水支管连接，如图2.2.3.4安装；图2.2.3.4③短立管长度X大于60cm时，短立管采用支架固定，灭火装置通过变径与短立管连接，如图2.2.3.5安装。
图2.2.3.5（3）沿梁边安装（ZSS-25装置探测部分须低于梁的底边水平线，保证不遮挡装置探测及喷水，其水平方向与梁要不小于300mm的间隙，应能保证装置的正常旋转）如图2.2.3.6。
图2.2.3.6安装注意事项：●电磁阀和灭火装置的安装应在管道冲洗合格后进行；●安装时应将射水嘴对准墙面、柱面和墙角等不易引发火灾的方向，使得装置启动后，在正向扫描过程中就能扫描易发生火灾的区域；●将装置安装在短立管的过程中，首先用手将装置的进水管轻轻地拧进管网的短立管几个螺扣后，再采用板手转动装置的进水管直到将进水管与短立管扣紧，在该过程中严禁直接转动装置的壳体；●安装过程中，不得扭动射水嘴；●每个电磁阀前应安装一个手动闸阀，电磁阀宜靠近灭火装置水平安装；●不得将导线功能混淆，装置的外接导线应设接线盒，采用压接或焊接方式，焊接时不得用腐蚀性焊剂；●装置的外接导线应采用金属软管保护，金属软管要与系统的电线管路可靠连接，并留有300--400mm的余量，以不影响装置往返旋转扫描为宜；●装置穿过顶棚安装时，顶棚开口边缘处与装置应保持足够大的空隙，以免影响装置的旋转扫描及喷水；●安装时注意不要损坏装置的启动传感器和工作指示灯，装置的出水口、传感狭缝、摄像头不应有堵塞物，随时保持清洁。
当传感器的滤光片、摄像头镜头上有浮尘时，应由专业维护人员进行清洁；●装置的进水管应保持与地平面垂直。
3.3 TYM—7B通用模块TYM—7B通用模块是为了扩展智能灭火装置的联动控制的节点数目以及方便工程应用而开发的。
每个灭火装置必须配备一个通用模块。
灭火装置通过有源或无源方式启动该模块而产生多路联动控制信号。
3.3.1 主要技术指标⑴4路同步电磁阀控制输出。
每路输出电压为~220V，最大负载电流5A；⑵3路无源触点开关控制输出。
触点最大容量为~220V×5A；⑶直流工作电压：DC24V；⑷交流工作电压：~220V；⑸灭火状态下功耗：2.4W；⑹启动方式：无源触点（装置控制线）或12V直流电压启动（功能扩展线）；⑺使用环境温度：-30℃--+70℃3.3.2 控制板的结构布局及接线端子定义(见图3.3.2)]图3.3.2通用模块控制板的结构布局及接线端子定义3.3.3 接线端子功能说明①电磁阀电源线1—4组：本通用模块可同时控制4个电磁阀。
各组控制端子（共4组F+、F-控制端子）分别与电磁阀的两根控制线连接。
不得用同一组端子控制2个以上的电磁阀；② ~220V电源线（L、N）：从现场控制箱或电源联动控制柜引来，为电磁阀提供电源。
连接时注意零线和火线的区别，L—火线，N—零线；③ DC24V电源线（24+、24-）：与模块用直流24V电源连接（模块用直流24V电源从现场控制箱或电源联动控制柜引来），为无极连接；④功能扩展控制线(12+、12-)：这是为了使通用模块适应不同的控制方式而设立的。
如果装置输出直流12V控制信号，需将该控制信号接入功能扩展端，为无极连接。
此时，通用模块上的装置联动控制线端子不用；⑸装置联动控制线（N1、N2）：这是一对无源控制节点，由装置提供。
当该节点闭合时，通用模块的对外控制输出有效；⑥水泵控制线（B1、B2）：提供启泵信号，为无源触点；⑦报警控制线（L1、L2）：可代替灭火装置提供的报警控制线，提供给火灾自动报警系统总线上的信号模块，为无源触点。
火灾自动报警系统可根据该信号做进一步的联动控制；⑧信号反馈线（S1、S2）：提供给电源联动控制柜做区域报警信号，为无源触点。
该信号应与工程中同一分区内的其他通用模块的报警控制线并联使用。
3.3.4 与装置及分区内电源和控制总线的连接关系（见图3.3.4）图3.3.4通用模块与装置及分区内电源和控制总线的连接关系图3.3.4连线说明：①信号模块的输入端即可用灭火装置提供的报警控制线，也可用通用模块提供的报警控制线；②调试总线不得出现“T”型连接，灭火装置提供的4根调试总线中，2根是输入，另外2根是输出，到同一分区内下一个灭火装置；③通用模块具有同时启动4个电磁阀的能力。
3.3.5 TYM—7B外型尺寸3.4 TY系列现场控制箱3.4.1 功能及主要技术指标现场控制箱是为了方便工程的调试和日后维护而开发的。
实际上就是一组控制开关，能对分区内的装置用~220V、电磁阀用~220V、模块用DC24V等供电电源进行现场控制。
主要技术指标：① 2路~220V控制开关；② 1路DC24V控制开关；③端子最大允许电流10A；④内设报警、控制、调试等转接端子。
3.4.2 内部接线端子定义(见图3.4.2)图3.4.2 现场控制箱接线端子定义3.4.3 内部接线端子功能介绍●接线端子1、14：公共地线端子，内部短接，从联动控制柜进线1，出线14接分区灭火装置；●接线端子2、3：分区~220V灭火装置电源输入端，接控制柜装置分区电源。
红色为火线，蓝色为零线；●接线端子4、5：分区~220V控制阀电源输入端，接控制柜电磁阀分区电源。
红色为火线，蓝色为零线；●接线端子6、7：分区~220V灭火装置电源输出端，接分区灭火装置电源线。
红色为火线，蓝色为零线；●接线端子8、9：分区~220V电磁阀电源输出端，接分区电磁阀电源线。
红色为火线，蓝色为零线；●接线端子10、11：分区DC24V模块电源输入端，接控制柜模块分区电源。
红色为正极，蓝色为负极；●接线端子12、13：分区DC24V模块电源输出端，接分区模块电源线。
红色为正极，蓝色为负极；●接线端子15、16：火灾报警总线分区输入端，接火灾报警控制器回路总线；●接线端子17、18：区域信号反馈线输入端，接控制柜分区报警反馈线；●接线端子19、20：水泵控制线输入端，接控制柜装置启泵线；●接线端子21、22：火灾报警总线分区输出端，接分区灭火装置配用的地址编码型信号模块；●接线端子23、24：区域信号反馈线输出端，接分区灭火装置配用的通用模块的信号反馈线；●接线端子25、26：水泵控制线输出端，接通用模块的水泵控制线；●接线端子27、28：上位机接口，分区地面调试时接上位机；●接线端子29、30：调试总线接口，接分区调试总线。
3.4.4 外型尺寸现场控制箱有两种型号，一种是隐埋式,另一种是壁挂式。
两种型号的内部端子的定义相同。
3.4.4.1 TYKM型隐埋式现场控制箱外型尺寸(见图3.4.4.1)图3.4.4.1 隐埋式现场控制箱外型尺寸3.4.4.2 TYKG型壁挂式现场控制箱外型尺寸(见图3.4.4.2)图3.4.4.2 壁挂式现场控制箱外型尺寸3.5 TYMS型模拟末端试水装置3.5.1 TYMS型模拟末端试水装置的功能 :①检验管网分区末端的静态和动态压力；②检验管网分区末端的流量；③检验系统的启动水泵、区域报警功能是否正常；④检验系统与火灾报警控制系统间的联动控制功能；3.5.2 TYMS模拟末端试水装置的组成（见图3.5.2）图3.5.2模拟末端试水装置的组成及安装示意图注意事项:●模拟末端试水装置应安装在容易排水、安全、操作方便的地方；●K1、K2、K3为3组双刀开关，应安装在同一防水盒体内。
安装点距地面高度不宜低于1.8米，防止人为误操作；●调节片应根据分区内安装的灭火装置类型进行选择，其中对应ZSS—25的调节片孔径为14.5mm，对应ZSD—40的调节片孔径为18mm，对应ZSS—20的调节片孔径为13mm.；●交流和直流电源直接从现场控制箱引来；●火灾报警总线指的是同一建筑内设置的感烟（温）报警回路；3.2 TYLD系列电源联动控制柜3.2.1 普通型电源联动控制柜电源联动控制柜是控制系统必须的配件。
