GW4-27.5TW(D)(X)电气化铁道高压隔离开关使用说明书

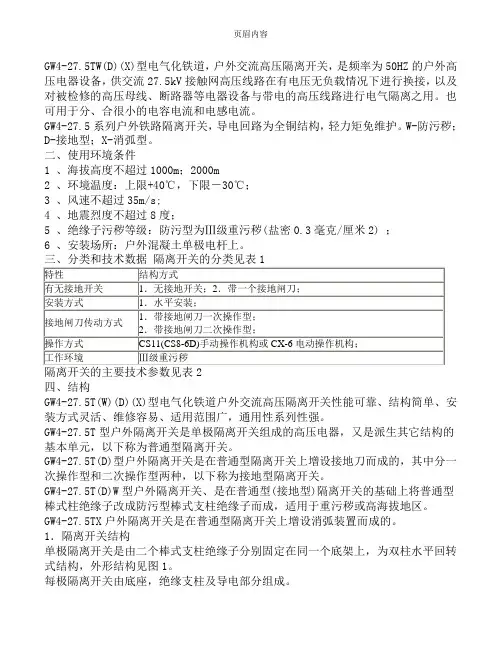

GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型，是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

(注：D-带接地刀，W-防污，X-消弧)二、使用环境条件1）海拔高度不超过1000m；2000m2）环境温度：上限+40℃，下限－30℃；3）风速不超过35m/s;4）地震烈度不超过8度；5）绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ；6）安装场所：户外混凝土单极电杆上。

三、分类和技术数据隔离开关的分类见表1GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。

GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。

GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。

1．隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上，外形结构见下图。

GW4C-27.5TW单极户外高压隔离开关每极隔离开关由底座，绝缘支柱及导电部分组成。

隔离开关支柱绝缘子安装在同一底架上，主要由底架部分，绝缘子，主导电回路部分、传动部分等组成。

基座部分由型钢焊接，表面经热镀锌处理而成；主导电回路主要由触头、触头座和导电板组成。

全部为电解铜加工而成，表面经特殊防腐处理；传动部分由传动轴、绝缘拉杆、拐臂等组成.本系列隔离开关配用CS11（不接地及单接地一次操作传动型）和CJ11A-G 型电动机构CJ11A-G 电动机构的结构CJ11A-G 电动机构的结构另见其使用维护说明书GW4C-27.5TW垂直开启型户外双极不接地电动隔离开关安装图(H93支柱，配CJ11A-G免维护型电动机构)。

安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3～4位数字，产品的额定电流值。

Ⅱ-双极。

2～3位英文字母，见表1。

隔离开关、户外型。

额定电压。

标准设计序列。

号。

GW4-27.5 /□□□1.产品介绍1.1 产品名称：电气化铁道耐污型高压隔离开关。

1.2 型号详述 英文字母：1.3 常用组装件：1.3.1 手动操作：用作接触网设备时，配置短筒CS11(G)手力操作机构。

用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所，配置长筒CS11(G)手力机构，通常带有8极空接点（4a,4b ）的辅助开关一个,也可按使用要求增减节点对数。

1.3.2 万向节：通常为单十字联轴器，用于操作杆连接，可消除安装偏差造成的操作附加力。

1.3.3 电磁锁：以电信号为钥匙，锁体安装于手力机构的左上方或右上方，锁扣固定在操作杆上，可人为紧急开锁。

使用电磁锁可实现手力操作机构的电气闭锁。

2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。

适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所，实现电气回线在有电压无载流情况下的切换或电气安全隔离。

2.2 该产品严格规于企业标准，并符合国家标准：DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃～+40℃。

、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中，作为有电压无负荷时分合电路用。

其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。

产品分不接地、单接地、双接地。

本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。

二、使用环境1. 海拔不超过1000米；2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所（当温度为+25C）;4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。

三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1）底架：底架一端或两端焊有接地开关支座，备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 ：ti£JO 14C104tU4 J100 * GW-4 40 5U ； ： 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7： . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02）支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。

GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关安装使用说明书1. 概述GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关(以下简称隔离开关)适用于额定电压为55/27.5kV，交流单相或双相50Hz电气化铁路接触网，在有电压无负载时分、合电路之用。

1.1 产品使用环境条件1.1.1 海拔高度一般不超过1000m，高原型不超过4000m；1.1.2 环境温度最高温度不高于40℃，最低温度不低于－40℃；1.1.3 相对湿度不大于90％（25℃时）；1.1.4 风速不超过35m/s；1.1.5 地震烈度不超过9度；1.1.6 覆冰厚度不超过10mm；1.1.7 耐污产品适用于污秽地区；1.1.8 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。

1.2 主要规格和技术参数1.2.1 产品分类见表一：1.2.2 隔离开关和接地开关的基本技术参数和绝缘水平见表二：表二括接线夹)；1.2.3 所配电动机构技术参数见表三：1.2.4 电动机构在额定电压85～110％范围内可靠分、合闸。

表三2. 结构和工作原理隔离开关为双柱水平开启式，制成单相形式，单相使用；也可通过相间连杆形成双相联动，双相使用。

每相的导电部分通过两个支柱绝缘子固定在底座上。

主闸刀分为两半，接触部分在中间，合闸时触刀头嵌入二排触指内。

主闸刀的动作是由操动机构带动主动侧之支柱绝缘子旋转约90°，通过极间连杆带动从动侧之支柱绝缘子反向旋转约90°，即两主闸刀杆向同侧打开或闭合。

接地开关的动触头通过接地撑板连接在底座上，静触头装于主导电系统的导电杆上。

接地开关可通过线路的残余电流，其通过动、热稳定电流的数值与主闸刀同。

接地一次操作(D1型)时，通过弯连接及连杆的带动使接地闸刀与主闸刀联动，即主闸刀分闸时接地闸刀自动合闸；主闸刀合闸时接地闸刀自动分闸，且过程中任一瞬间，两个串联断口的距离之和不小于460mm。

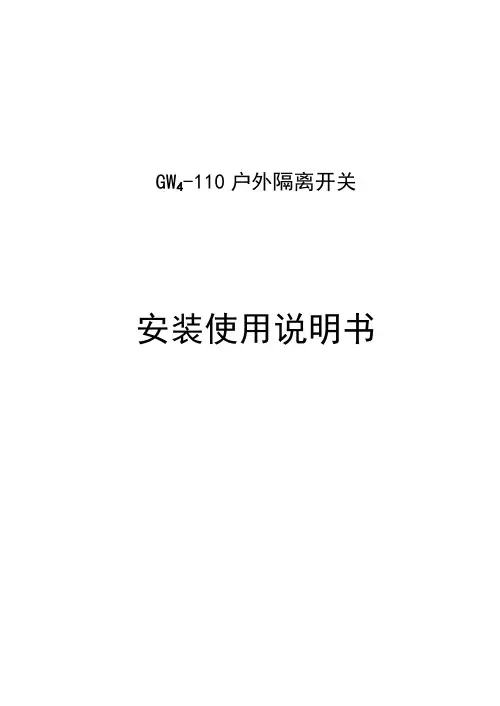

GW4-110户外隔离开关安装使用说明书1.概述GW4-110型户外交流高压隔离开关（以下简称隔离开关）是额定频率为50Hz、额定电压为110kV的三相交流户外高压开关设备，供额定电压为110kV的高压线路有电压无负荷时分合线路之用。

隔离开关符合GB1985-2004《交流高压隔离开关和接地开关》的要求。

1.1产品使用环境条件1.1.1海拔高度：一般型不超过2500m，特殊型不超过4700m。

1.1.2环境温度：最高温度不高于+40℃，最低温度不低于-40℃。

1.1.3最大风速34m/s。

1.1.4地震烈度不超过9度。

1.1.5覆冰厚度不超过20mm。

1.1.6耐污型产品适用中等污秽地区。

1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

1.2 产品型号含义如下：G W 4 —110 / 1250 T D （G、W）高原型（W为耐污型）接地统一设计额定电流A（630）额定电压kV设计序号户外隔离开关1.3主要规格和技术参数。

1.3.1隔离开关主要规格和技术参数见表1。

2.结构和工作原理2.1隔离开关本体隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。

2.1.1底架：为一根槽钢，底架两端各安装有轴承座，轴承座内有两个圆锥滚子轴承，保证轴承座上的杠杆转动灵活。

底架之一端或两端焊有接地开关支座，装有接地开关。

隔离开关有不接地、单接地及双接地三种形式。

2.1.2支柱绝缘子：每极有两柱，按使用条件分为普通型与耐污型及高原型三种，支柱绝缘子下端固定在轴承座上端的转动板上，支柱绝缘子上端与主导电部分连接。

根据用户要求支柱绝缘子亦可采用硅橡胶绝缘子。

2.1.3导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分为两半，接触部分在中间，接触部分触头合闸时圆柱型触头嵌入两排触指内。

630A，1250A、1600A 结构型式完全相同，仅导电杆截面及表面处理有所区别。

安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3～4位数字，产品的额定电流值。

Ⅱ-双极。

2～3位英文字母，见表1。

隔离开关、户外型。

额定电压。

标准设计序列。

号。

GW4-27.5 /□□□1.产品介绍1.1 产品名称：电气化铁道耐污型高压隔离开关。

1.2 型号详述 英文字母：1.3 常用组装件：1.3.1 手动操作：用作接触网设备时，配置短筒CS11(G)手力操作机构。

用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所，配置长筒CS11(G)手力机构，通常带有8极空接点（4a,4b ）的辅助开关一个,也可按使用要求增减节点对数。

1.3.2 万向节：通常为单十字联轴器，用于操作杆连接，可消除安装偏差造成的操作附加力。

1.3.3 电磁锁：以电信号为钥匙，锁体安装于手力机构的左上方或右上方，锁扣固定在操作杆上，可人为紧急开锁。

使用电磁锁可实现手力操作机构的电气闭锁。

2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。

适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所，实现电气回线在有电压无载流情况下的切换或电气安全隔离。

2.2 该产品严格规于企业标准，并符合国家标准：DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃～+40℃。

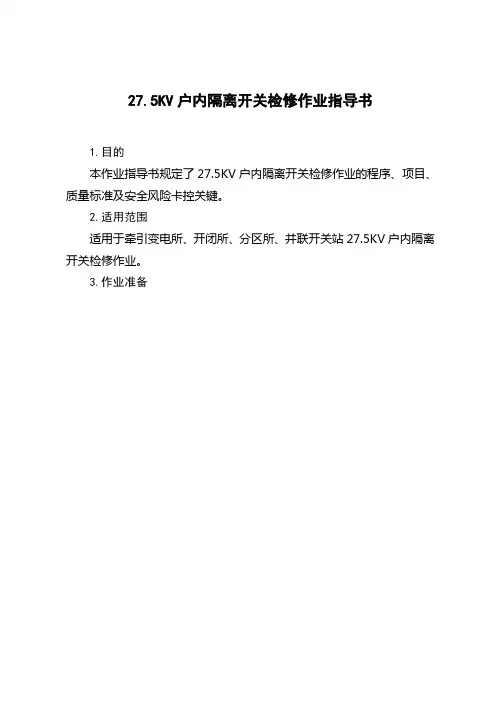

27.5KV户内隔离开关检修作业指导书1.目的本作业指导书规定了27.5KV户内隔离开关检修作业的程序、项目、质量标准及安全风险卡控关键。

2.适用范围适用于牵引变电所、开闭所、分区所、并联开关站27.5KV户内隔离开关检修作业。

3.作业准备27.5KV户内隔开检修作业指导书检修等级小修检修周期手动1年，电动6个月作业人员1.工作领导人1人。

2.作业组成员不少于2人。

作业类型高压设备停电作业资料准备1.户内隔离开关安装使用说明书、机构箱二次图。

2.设备检修记录、设备缺陷记录。

作业工具万用表/组合工具/呆扳手/钢卷尺/塞尺/钢丝刷/力矩扳手/梯子/工具包作业材料螺栓、螺帽、垫片/销子/油漆（防锈漆、黑漆、灰漆）/砂纸/扁油刷/瓷釉漆/黄油/凡士林/清洁布/机油/中性清洁剂/行程开关/接触器/转换开关/橡胶密封条安全风险卡控关键1.确认设备，防止作业人员误进带电区。

2.防止作业人员碰伤、挤伤。

参考资料1.《牵引变电所安全工作规程》、《牵引变电所运行检修规程》铁运【1999】101号2.《铁路电力牵引供电施工质量验收标准》TB10421-20033.《GN2-27.5型隔离开关安装使用说明书》27.5KV户内隔离开关检修作业流程图4.外观目视检查4.1 硬母线：连接是否牢固，测温片是否变色。

4.2 开关触头：分合闸是否过位或欠位、有无烧伤痕迹。

4.3 绝缘子、底座及支架：绝缘子有无裂纹、破损及爬电痕迹，底座及支架安装是否牢固，有无锈蚀，接地是否良好。

4.4 操作机构及传动部分：检查二次线有无破损、松动情况，二次线编号是否清晰，操作机构箱是否清洁、密封，传动部分的各连杆、接头、夹叉有无变形、锈蚀，螺纹有无损坏、连接螺栓是否紧固，开口销是否齐全（掰开角度不小于60°），弹簧卡销是否到位。

图1：27.5kv户内隔离开关示意图5.设备清扫5.1 用清洁布或蘸取中性清洗剂擦拭绝缘子表面及底座上的灰尘。

5.2 用扁油刷或手风器清洁机构箱及端子排的积尘。

每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。

左、右触头通过导电管在两个绝缘支柱中间接触。

导电接线座按结构的不同分为硬连接型(图3a)和(图3b)连接型两种,根据用户订货要求确定。

主回路导电回路零件材质均为铜质，电流等级为630A时，导电部件表面镀锡；电流等级为1600A以上时，导电部件表面均镀银。

中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．底座部分见图2 轴承底座为封闭式、注油型，且上封面、下封面有轴承，确保开关润滑、动作自如、免维护，操作力矩轻，防腐蚀。

接线座部分见图3中间触头部分见图4接线板尺寸见图5接地开关的结构接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀钢管的端部。

1．单接地二次操作型隔离开关与接地闸刀的机械联锁单接地二次操作型隔离开关与接地闸刀的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。

2．手动机构的结构本系列隔离开关配用CS11（不接地及单接地一次操作传动型）和CS8-6D（单接地二次操作传动型）两种手动机构。

CS11(见图6)及CS8-6D型手动机构(见图7)，其操作手柄为水平旋转，转动角度为90°。

4．CX-6电动机构的结构CX-6电动机构的结构另见其使用维护说明书五、动作原理本系列隔离开关的分合闸的动作基本相同。

联动时，需将单极隔离开关分别按安装图8或图9用连接。

1．隔离开关动作原理（1）不带接地闸刀型（1）在接地闸刀和机构操作主轴均处于合闸位置时，用齿型包箍将水煤气管连接并紧固。

（2）接地开关处于合闸位置时触头接触位置，可用接地动触头在导电管上的位置来调整，当合闸位置正确时，再拧紧紧固螺母。

第六章隔离开关作业指导书一、适用范围适用于普铁接触网S3F-27.5/2000型电动隔离开关、GW4-27.5/1250型单极手动隔离开关、GW4-2*27.5/2000双极手动隔离开关检修作业。

二、作业准备（一）人员：8人（作业2人，地线、防护及其它6人）。

（二）工、机具：脚扣（挂梯）、组合工具、管钳、力矩扳手、水平仪、角度仪、温度计、手锤、橡胶锤、大绳、砂布、钢刷子、毛刷、塞尺、锉刀、钢卷尺、开关钥匙、等位线、2500V兆欧表、万用表、螺丝刀、钢丝钳、安全用具、防护用具、照明用具、通讯工具等（根据具体项目需要携带相应工、机具）。

（三）材料：松动剂、C型垫片、设备线夹、润滑脂、机械部位润滑脂、防锈漆、导电膏、棉布、隔离开关相关零部件等（根据具体项目需要携带相应材料）。

（四）资料：隔离开关安装图及使用说明书，隔开引线安装曲线表、电动操作机构电气说明文件。

三、检修标准（一）隔离开关应动作可靠、转动灵活，合闸时触头接触良好，用0.05×10mm的塞尺检查，对于线接触的，应塞不进去；引线和连接线的截面与开关的额定电流及所连接的接触网当量截面相适应，引线不得有接头。

（二）隔离开关的触头接触面应平整、光洁和无损伤；在动静触头的耦合面涂抹导电膏。

（三）隔离开关的分、合闸角度及止钉间隙符合产品的技术要求。

隔离开关的分、合闸止钉间隙为1～3mm。

（四）隔离开关操作机构应完好无损并加锁，转动部分注润滑油，操作时平稳正确无卡阻和冲击。

（五）引线及连接线应连接牢固接触良好，无破损和烧伤。

引线的长度应保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界，引线张力不得大于500N,引线摆动到极限位臵对接地体的距离不小于350mm。

（六）支持绝缘子应清洁无破损和放电痕迹，瓷釉剥落面积不超过300mm²。

（七）新安装的隔离开关在投入运行前应做交流耐压试验，运行中每年用2500V的兆欧表测量一次绝缘电阻，与前一次测量结果相比不应有显著降低。

GW4型户外高压隔离开关结构简介1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2) 该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作90°转动。

3) 隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。

4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

5) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

G W隔离开关说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]一、产品概述型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。

(D)型是增设有接地刀装置的户外高压隔离开关。

(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。

该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。

二、型号及定义三、使用环境、海拔高度：不超过2500m（高原型不超过3500m）；、环境温度：－40℃～＋85℃（高寒地区－60℃）；、风速：不大于34m/s；、地震强度：不超过8度；、覆冰厚度：不大于10mm；、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；、安装基础应水平；、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。

四、技术参数五、结构简介隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。

不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。

传动箱传动箱供配用机构传动轴90°转动时使用。

操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。

CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。

CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。

由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。

六、外形及安装尺寸图七、订货须知：用户订货时请注明：1) 隔离开关的型号、规格和数量；2) 配用接地开关数量及形式（单接地或双接地）；3) 操作机构：手动机构型号，辅助开关级数（4级或8级）；4) 要求提供备件的代号名称及数量。

每极由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头(图4b)。

左、右触头通过导电管在两个绝缘支柱中间接触。

1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。

2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。

3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。

其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。

九、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的零部件。

十、订货须知
1、订货时应说明∶
（1）产品型号。

（2）额定电压。

（3）额定电流。

（4）有无接地装置或接地开关种类、方向和类型。

（5）污秽等级：（未注按0级供货）。

（6）机构型号，辅助极点数目：（未注按CS11机构供货）。

（7）有无电磁锁或电磁锁型号及控制电压。

手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。

其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。

同时CJ2、CJ5、CJ6、CJ11(电动机构)，电磁锁也可供用户选配。

五、动作原理1、隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。

机构中的辅助开关与机构主输出轴相连，在分合闸位置时发出相应的分合信号。

2、接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°，通过连杆带动水平连接管转动，实现接地开关分、合闸动作。

3 、手动机构动作原理操作机构通过连接管与隔离开关及接地开关的主轴相连，CS11手动机构配不带接地刀的隔离开关，CS8-6D手动机构配带接地刀的隔离开关，其输出轴设有机械联锁板，保证按规定的程序（主分-地合-地分-主合）进行操作。

六、安装与调整1、隔离开关的安装调整应达到下列各项要求：（1）配用手动机构时，一般体力的操作人员应能独立进行分、合闸操作，动作灵活。

（2）隔离开关的三相联动的合闸同期性数值为：40.5kV不大于5mm。

2 、隔离开关的安装调整（1）将每极隔离开关底座固定在水平基础上，并使三极的接地刀转轴成一直线。

（2）将操作机构置于隔离开关主动级侧面的转动主轴下方，在隔离开关主体和机构隔离开关操作主轴处于合闸位置时，用水煤气管连接，当主、从动两绝缘支柱不同步时，可以调整极间正反牙螺杆来达到分、合闸同步。

（3）隔离开关的三相联动的合闸同期性的安装调整，在两接线端承受正常母线拉力的条件下，调整相间正反牙连杆长度，达到上述要求。

GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸结构简介1）35kV 成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV 成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2）该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。

4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。

5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点 GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入。

使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。

--- 27.5系列户外高压隔离开关使用说明书铁道部电气化工程局保定铁道变压器厂中国河北保定1、产品主要用途GW-27.5系列户外高压隔离开关是根据GB1985-1989《交流高压隔离开关和接地开关》（该标准等效于IEC129和IEC694）及铁道部门的特殊要求设计的户外高压电器，供电气化铁道变电所及接触网在有电压无负荷时分合线路之用，也可开断小电容电流时用（GW-27.5X型消弧开关的作用）。

本产品采用单绝缘子转动，可配用CS11G或CS8-6D（接地）手动操作机构，也可配用CJ2-XI型电动操作机构。

2. 型号说明KA）A）kV）3、基本使用条件3.1海拔高度不超过2500米（高原型不超过3000米）；3.2周围环境温度不高于+65℃，不低于-4565℃；3.3风速不超过35m/s；3.4适用于当量附盐密度不大于0.35mg/cm2污秽等级；3.5安装场所应无频繁的剧烈震动；3.6不适用于有易燃物质、爆炸危险、化学腐蚀的场所使用。

4、技术参数本隔离开关满足国家标准GB1985-1989《交流高压隔离开关和接地开关》的规定，技术参数如下表：5、结构及工作原理5.1结构GW-27.5/1250型系列隔离开关为单柱水平旋转式，本体（不包括机构）分为底架、支柱绝缘子、导电回路、也可加装接地刀和快速灭弧装置。

底架的主体为一根槽钢，两个支柱绝缘子安装在底架两端，其中转动支柱绝缘子上装有铸铁轴承座，轴承座内加装了圆锥滚子轴承，使开关本体动作时更加灵活。

支柱绝缘子采用环氧树脂的复合材料，具有重量轻、不易碰损伤等特点，有效降低了开关本体的重量，减轻了安装时的劳动强度，利用单绝缘子的水平转动，减少了传动过程，并使导电部分真正达到了面接触。

导电回路装设在绝缘子上端，由出线罩、隔离刀、快速灭弧装置、出线板、接地装置组成。

出线罩转动部分采用软连接，增强了开关的导电性，隔离刀为两块紫铜板，固定在可转动的支柱绝缘子上端。
