GW8高压隔离开关使用说明书

1．隔离开关构造单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上，为双柱水平回转式构造，外形构造见图1。

每极隔离开关由底座，绝缘支柱及导电局部组成。

每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。

左、右触头通过导电管在两个绝缘支柱中间接触。

导电接线座按构造的不同分为硬连接型(图3a)和(图3b)连接型两种,根据用户订货要求确定。

主回路导电回路零件材质均为铜质，电流等级为630A时，导电部件外表镀锡；电流等级为1600A以上时，导电部件外表均镀银。

中间触头为“握手〞式构造，其构造采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行平安可靠。

不同电流规格产品的构造型式及底座、支柱绝缘子等部件一样，只是主导电回路稍有差异．底座局部见图2 轴承底座为封闭式、注油型，且上封面、下封面有轴承，确保开关润滑、动作自如、免维护，操作力矩轻，防腐蚀。

接线座局部见图3中间触头局部见图4接线板尺寸见图5接地开关的构造接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀钢管的端部。

1．单接地二次操作型隔离开关与接地闸刀的机械联锁单接地二次操作型隔离开关与接地闸刀的机械联锁局部是通过CS8-6D型手动机构上的联锁盘来实现的。

2．手动机构的构造本系列隔离开关配用CS11〔不接地及单接地一次操作传动型〕和CS8-6D〔单接地二次操作传动型〕两种手动机构。

CS11(见图6)及CS8-6D型手动机构(见图7)，其操作手柄为水平旋转，转动角度为〔1〕隔离开关各部位尺寸是否符合要求。

〔2〕各连接局部的螺拴应紧固牢靠，尤其是与母线的联接。

〔3〕触头上各接触点应全部接触〔4〕投入运行后应注意以下事项：〔5〕隔离开关在一般情况下，必须当线路负荷切除前方可进展分、合闸操作。

、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中，作为有电压无负荷时分合电路用。

其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。

产品分不接地、单接地、双接地。

本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。

二、使用环境1. 海拔不超过1000米；2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所（当温度为+25C）;4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。

三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1）底架：底架一端或两端焊有接地开关支座，备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 ：ti£JO 14C104tU4 J100 * GW-4 40 5U ； ： 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7： . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02）支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。

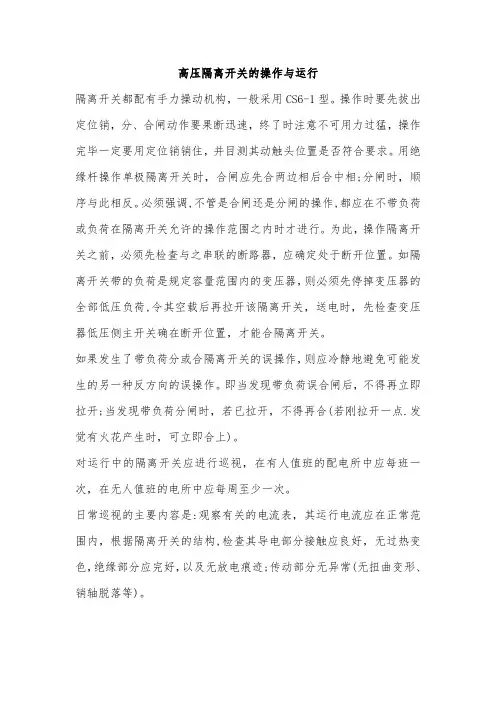

高压隔离开关的操作与运行
隔离开关都配有手力操动机构，一般采用CS6-1型。

操作时要先拔出定位销，分、合闸动作要果断迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。

用绝缘杆操作单极隔离开关时，合闸应先合两边相后合中相;分闸时，顺序与此相反。

必须强调,不管是合闸还是分闸的操作,都应在不带负荷或负荷在隔离开关允许的操作范围之内时才进行。

为此，操作隔离开关之前，必须先检查与之串联的断路器，应确定处于断开位置。

如隔离开关带的负荷是规定容量范围内的变压器，则必须先停掉变压器的全部低压负荷,令其空载后再拉开该隔离开关，送电时，先检查变压器低压侧主开关确在断开位置，才能合隔离开关。

如果发生了带负荷分或合隔离开关的误操作，则应冷静地避免可能发生的另一种反方向的误操作。

即当发现带负荷误合闸后，不得再立即拉开;当发现带负荷分闸时，若已拉开，不得再合(若刚拉开一点.发觉有火花产生时，可立即合上)。

对运行中的隔离开关应进行巡视，在有人值班的配电所中应每班一次，在无人值班的电所中应每周至少一次。

日常巡视的主要内容是:观察有关的电流表，其运行电流应在正常范围内，根据隔离开关的结构,检查其导电部分接触应良好，无过热变色，绝缘部分应完好，以及无放电痕迹;传动部分无异常(无扭曲变形、销轴脱落等)。

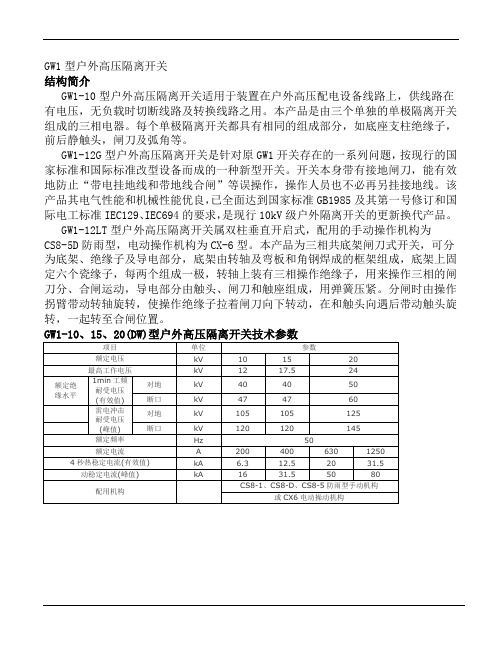

GW1-10、15、20(DW)型户外高压隔离开关技术参数
项目
单位
参数
额定电压
kV
10
15
20
最高工作电压
kV
12
17.5
24
额定绝
缘水平
1min工频耐受电压(有效值)
对地
kV
40
40
50
断口
kV
47
47
60
雷电冲击耐受电压(峰值)
对地
kV
105
105
125
断口
kV
120
120
14户外高压隔离开关
结构简介
GW1-10型户外高压隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时切断线路及转换线路之用。本产品是由三个单独的单极隔离开关组成的三相电器。每个单极隔离开关都具有相同的组成部分，如底座支柱绝缘子，前后静触头，闸刀及弧角等。
GW1-12G型户外高压隔离开关是针对原GW1开关存在的一系列问题，按现行的国家标准和国际标准改型设备而成的一种新型开关。开关本身带有接地闸刀，能有效地防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另挂接地线。该产品其电气性能和机械性能优良，已全面达到国家标准GB1985及其第一号修订和国际电工标准IEC129、IEC694的要求，是现行10kV级户外隔离开关的更新换代产品。
GW1-12LT型户外高压隔离开关属双柱垂直开启式，配用的手动操作机构为CS8-5D防雨型，电动操作机构为CX-6型。本产品为三相共底架闸刀式开关，可分为底架、绝缘子及导电部分，底架由转轴及弯板和角钢焊成的框架组成，底架上固定六个瓷缘子，每两个组成一极，转轴上装有三相操作绝缘子，用来操作三相的闸刀分、合闸运动，导电部分由触头、闸刀和触座组成，用弹簧压紧。分闸时由操作拐臂带动转轴旋转，使操作绝缘子拉着闸刀向下转动，在和触头向遇后带动触头旋转，一起转至合闸位置。

和对被检修的高压线路及其他电气设备与带电线 本隔离开关具有载流能力大，占地面积小等特点，是220kV电站中进出线互为90°布置时一种理想的隔离开关，它结构紧凑，运动部分
密封良好，因此一般很少需要检修。 底座采用热镀锌，标准件采用不锈钢或热镀锌，转动部位采用无油轴承；
路进行电气隔离的三极户外高压电器。本隔离开 产底品座的 采各用项热指镀标锌符，合标准GB件1采98用5《不交锈流钢高或压热隔镀离锌开，关转和动接部地位开采关用》无、油D轴L/承T5；93《高压开关设备的共用订货技术导则》、DL486《交流高压
二、产品特点：
• GW16-252型单柱垂直断口隔离开关，此开 关是供220kV高压线路在无载流情况下进行切换 GW16-252户外高压交流隔离开
GW16-252型单柱垂直断口隔离开关，此开关是供220kV高压线路在无载流情况下进行切换和对被检修的高压线路及其他电气设备与带 电线路进行电气隔离的三极户外高压电器。
关密键封部 良件好采，用因不此锈一钢般材很料少或需渗要锌检防修腐。工艺，保证产品长期运行的可靠性。 本底隔座离 采开用关热具镀有锌载，流标能准力件大采，用占不地锈面钢积或小热等镀特锌点，，转是动部22位0k采V电用站无中油进轴出承线；互为90°布置时一种理想的隔离开关，它结构紧凑，运动部分
此一般很少需要检修。底座采用热镀锌，标准件 密GW封1良6-好25，2户因外此高一压般交很流少隔需离要开检关修是。一种在电力系统中无载的情况下，分合电力线路和设备的电气设备，广泛用于电力系统和工矿企业
GW16-252户外高压交流隔离开
产品长期运行的可靠性。
三、技术参数表：
GW16-252户外高压交流隔离开关是一种在电力系统中无载的情况下，分合电力线路和设备的电气设备，广泛用于电力系统和工矿企业 。 GW16-252型单柱垂直断口隔离开关，此开关是供220kV高压线路在无载流情况下进行切换和对被检修的高压线路及其他电气设备与带 电线路进行电气隔离的三极户外高压电器。 GW16-252户外高压交流隔离开 GW16-252户外高压交流隔离开 产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用订货技术导则》、DL486《交流高压 隔离开关订货技术条件》的要求。 GW16-252户外高压交流隔离开关是一种在电力系统中无载的情况下，分合电力线路和设备的电气设备，广泛用于电力系统和工矿企业 。 产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用。 本隔离开关具有载流能力大，占地面积小等特点，是220kV电站中进出线互为90°布置时一种理想的隔离开关，它结构紧凑，运动部分 密封良好，因此一般很少需要检修。 底座采用热镀锌，标准件采用不锈钢或热镀锌，转动部位采用无油轴承； 底座采用热镀锌，标准件采用不锈钢或热镀锌，转动部位采用无油轴承； GW16-252户外高压交流隔离开 底座采用热镀锌，标准件采用不锈钢或热镀锌，转动部位采用无油轴承； GW16-252户外高压交流隔离开关是一种在电力系统中无载的情况下，分合电力线路和设备的电气设备，广泛用于电力系统和工矿企业 。 GW16-252户外高压交流隔离开 产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用订货技术导则》、DL486《交流高压 隔离开关订货技术条件》的要求。

GW4-1理户外高压隔离开关一、概述GW4-12（D）W轻力矩免维护型户外高压隔离开关是频率为50HZ-60 HZ的户外高压电器设备，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

该系列产品有下列品种：接有无接地开关分：不接地、单接地、双接地。

按使用地区分：普通型、耐污型、高原型。

本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129（1984 ）《交流隔离开关接地开关》和IEC694（1980 ）《高压开关设备和控制设备共用条款》规定的各项要求•该系列产吕抗地震能力良好，能满足地震烈9度的要求（水平加速度4.9m/S2垂直加速度2.45m/S2 ）。

二、技术参数三、使用环境条件♦海拔高度1000~3000m ;♦环境温度不高于+40 C,不低于-30 C （高寒地区不低于-40 C）; ♦风压不超过700Pa （相当于风速34m/s ）;♦地震烈度不超过8度；♦覆冰厚度不大于10mm ;♦安装场所应无易燃、易爆危险品、化学腐蚀及剧烈振动；♦支柱绝缘子污秽等级：普通型为0级、防污型为H级。

三、结构1、隔离开关的结构本隔离开关是双柱水平回转式结构，安装图见图1。

415±2S.1A 隔离开关外型图（电流等级:200A-630A? 1回转板2维缘瓷件3出线座4中间触头5导电板6联杆7轴承座8底架9接头图1B 隔离开关外形图（软连接型，电流630A-1250A ）1回转板2绝缘瓷件3出线座4中间触头5导电板6联杆7轴承座8底架9接头每极由三个独立的单极组成，每个单极是由底座、绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可 以水平旋转，转角为90 °，绝缘支柱上装有导电接线座、左、右触头。

左、右触头 通过导电板在两个绝缘支柱中间接触。

GW4—40.5D型户外高压隔离开关安装使用说明书1. 概述GW4-40.5 (D) 型户外交流高压隔离开关(以下简称隔离开关)，是三相交流50HZ户外高压开关设备，供高压线路在有电压无负荷时分合线路之用，宜作变电站出线隔离开关。

该型产品以下技术标准：GB1985—89?交流高压隔离开关和接地开关?GB/T11022—1999?高压开关设备和控制设备标准的共同技术要求?IEC129〔1984〕?交流隔离开关与接地开关?2. 使用环境条件a. 海拔高度普通型≤1000m、高原型≤4000m。

b. 覆水厚度10<mmc.风压≤700pa。

d.地震烈度<8度。

e. 周围空气温度：上限+40℃、下限-30℃。

g.安装场所无易燃物质、爆炸危险、化学腐蚀及剧烈震动。

3.产品型号组成3.1 特征标志意义D—接地开关，I II—接地开关类型，G—改良型产品3.2 特殊派生符号意义W—耐污型，GY—高原型，H—高寒型，TA—干热型，TH—湿热型4. 技术参数型号额定电压(有效值)(kV)额定电流(A)短时耐受电流工频耐压〔有效值〕kV/60秒爬电比距Cm/kV接线端水平拉力N单极重量kg 热稳定电流kA/4秒动稳定电流kA对地断口普通型耐污型GW4—40.5D 40.5 630 20 5080 90 1.7 2.5 500 80 1250 31.5 80GW4—40.5D 40.5 2000 31.5 8080 90 1.7 2.5 500 100 3150 40 1005. 主要结构隔离开关为单极双柱式水平旋转结构，三极成组配套使用，亦可单极使用。

隔离开关单极由底架、轴承座、支柱绝缘子、导电主回路、机械连杆等组成。

隔离开关的三极用接头、联动拉杆、管接头、轴销、钢管〔用户自备〕、以及手力操动机构〔以下简称操动机构〕等连接成组。

隔离开关的底架一端或两端均可装设接地开关。

隔离开关两端的接地开关由手力操动机构联锁控制，从而使隔离开关与接地开关按主分—地合—地分—主合的顺序实现防误动操作，产品外形参见图1、图2。

■概述：GW4-35GW系列户外高压隔离开关，是三相交流50Hz的户外高压电器设备。

适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中，供高压线路在无功情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。

具有安全可靠、操作轻便、灵活等特点。

产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。

■ GW4-35系列户外高压隔离开关●接线端子：通过有弹性的薄铜片组合而成的软连接导电带、导电板和接线端子，形成可靠的导电路径。

当隔离开关处于开闸开关处于开闸状态时，导电带呈“U”形，反之呈旋涡形。

在固定接线端子的导电管上下两端采用了两盘轴承，使得接线端子在受到母线张力等引起的机构负荷作用时，也能够转动灵活地完成分合闸动作，减少对瓷绝缘子的扭矩力。

为了使导电座内部检修方便，可不拆下接线端子及其相联的母线，而将其结构设计为揭盖式或裸盖式，并能有效解决出线端折断、发热而烧断软连接现象。

●接触部分：主导电回路借鉴国外的先进技术，双铜板式结构，散热性能优于铜管式，强度增加，温升大大降低，主触头具有自清洁能力。

触头采用可调外压式弹簧结构，可长期保持触头压力稳定，主导电回路转动连接部分采用软连接机构并转动轴套具有自润滑功能。

●轴承座部分：高强度的大底基座具备了良好的抗震能力，轴承部分的所有金属件表面处理都采用热镀锌工艺。

轴承座转动轴上下端采用两盘不锈钢轴承，轴承润滑采用优质二硫化钼锂基润滑脂，使其能够长期保持动作灵敏可靠，且轴承具有免加油润滑功能，可保证底座免维护10-15年。

●转动部分：转动部分全部采用积木化设计，传动连杆采用装配式结构，能适应用户各种方式的联动布置和操动机构安装接口，转动铰链采用不锈钢，能保证长期灵活转动。

●零部件：大型零部件采用热镀锌工艺，螺丝、弹簧和小型金属零件均采用不锈钢。

●隔离开关配用手动机构分为CS11不接地机构、CS8-6D单接地机构两种，其操作手柄为水平旋转，转动角度为90°。

概述:有机复合绝缘高压隔离开关，适用于相应电压品级及电流负荷的电力系统中作输配线路及电器设备接通或断开之用，以便于电力系统停电或检修，保障检修工作人员的安全用途及利用范围：HGW9系列户外高压隔离开关（以下简称隔离开关）用于单相或三相交流50HZ，额定电压10~15kV，额定电流200~100A的电力系统中，作为有电压无负载时分合电路和过载保护之用。

其利用地址环境的条件如下：1、户外；2、环境温度: +400C;3、海拔高度不超过4000m；4、最大风速不超过35m/s；5、3级及以下污秽地区；6、地震烈度不超过8级。

技术参数表：结构与原理：隔离开关由底座、支柱绝缘子、导电部份和保险钩等部份组成。

触刀上装有保险钩，合闸后即自行闭锁，不会因自重或电动力的作用而自行分闸，隔离开关用钩棒进行分、合闸操作。

隔离开关的支柱绝缘子采用有机硅复合绝缘材料整体模压一次成型，除一般隔离开关的共同特性外，还具有外形美观、体积小、重量轻、抗老化、耐污秽特性好、安装运输无破损等优点，可以大大提高系统运行的安全可靠性。

以上是HGW9-10kV隔离开关详细信息，若是您对HGW9-10kV隔离开关的价钱、厂家、型号、图片有什么疑问，请联系咱们获取HGW9-10kV隔离开关的最新信息。

10kV交流高压户外隔离开关技术规范书工程项目：广西电网公司年月目录1总则2利用环境条件3技术参数和要求4实验5供货范围6技术资料和图纸交付进度7运输要求8技术服务1总则本设备技术规范书适用于10kV系统户外隔离开关和接地开关，本技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。

需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套知足本规范书和现行有关标准要求的高质量产品及其相应服务。

若是供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全知足本规范书的要求。

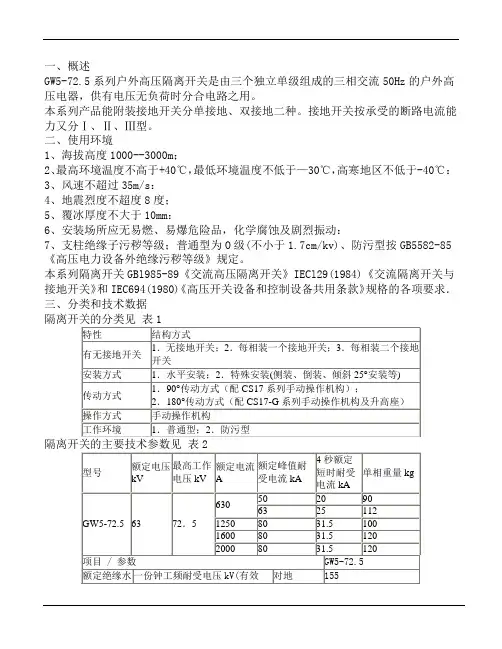

3、风速不超过35m/s：
4、地震烈度不超度8度；
5、覆冰厚度不大于10mm：
6、安装场所应无易燃、易爆危险品，化学腐蚀及剧烈振动：
7、支柱绝缘子污秽等级；普通型为O级(不小于1.7cm/kv)、防污型按GB5582-85《高压电力设备外绝缘污秽等级》规定。
本系列隔离开关GBl985-89《交流高压隔离开关》IECl29(1984)《交流隔离开关与接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规格的各项要求．
具体分类见 表4：
CS17-G
操作方式
F6-8ⅡK/W型辅助开关
DSW4-Y电磁锁
用途
G1
竖直操作
1个
1个
操作接地开关
G2
1个
G3
G4
水平操作
1个
1个
操作隔离开关
G5
1个
G6
注：DSW4电磁锁额定电压：交流220V；直流110V、220V；DSW4-Y为右侧安装；DSW4-Z为左侧安装。
四、产品外形尺寸 (三极安装尺寸联图欢迎来电索取)
五、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的领部件。
六、订货须知
1 、订货时应说明∶
（1）产品型号。
（2）额定电压。
（3）额定电流。
（4）有无接地装置或接地开关种类、方向和类型。
（5）污秽等级：（未注按0级供货）。
（6）机构型号，辅助极点数目：（未注按CS17机构供货）。
操作方式
手动操作机构
工作环境
1．普通型；2．防污型
隔离开关的主要技术参数见 表2
型号
额定电压kV

每极由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头(图4b)。

左、右触头通过导电管在两个绝缘支柱中间接触。

1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。

2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。

3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。

其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。

九、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的零部件。

十、订货须知
1、订货时应说明∶
（1）产品型号。

（2）额定电压。

（3）额定电流。

（4）有无接地装置或接地开关种类、方向和类型。

（5）污秽等级：（未注按0级供货）。

（6）机构型号，辅助极点数目：（未注按CS11机构供货）。

（7）有无电磁锁或电磁锁型号及控制电压。

五、动作原理本系列户外交流隔离开关的分合闸的动作基本相同。

三级联动时，需将安装完成的各独立的单极隔离开关分别按安装图10或图11用拉杆等零件连接起来。

1．隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。

2．接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°或竖直旋转180°，通过连杆带动连接管转动，实现接地开关分、合闸动作。

3．配用传动箱动作原理配用传动箱，水平安装时传动箱的位置可根据需要，置于两极之间，也可置于三极的任意一端。

隔离开关操动机构则置于其下，用水煤气管与其连接。

当机构主轴旋转时，连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动，此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。

从而保证了左、右触刀合、合闸动作的一致性。

隔离开关的分、合闸转角均为90°，其分、合状态终端位置由隔离开关的机械限位装置确定。

4．配用CSl7一G型手力操动机构动作原理配用CSl7一G型手力操动机构时，使用CS17-G4、5、6机构对隔离开关进行分、合闸，将机构拔杆移至“E”形槽中间位置，即可扳动机构手柄进行旋转180°进行操作，分、合闸终了再将拔杆由“E”形槽的中心移至“分”“合’’牌方向两端的槽中。

使用CS17-G1、2、3机构操作接地开关时，其操作程序与操作隔离开关相同，只是机构手柄为竖直操动。

5．配用附装电磁锁CSl7一G型手力操动机构动作原理配用附装电磁锁的CSl7一G型手力操动机构，操作时将机构拔杆移至“E’’形槽中间位置，然后按下电磁锁的按钮；同时将电磁锁旋钮顺时针转至限位处，锁杆退出锁孔，即可扳动机构手柄进行分、合操作。

GW5型户外高压隔离开关结构简介1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。

90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作；接地开关采用CS17G型人力操动机构三极联动操作。

2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证(或在操动机构上装设联锁板)，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明1) 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

陕西泰开高压开关制造有限公司是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV 电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

GW4-40.5高压隔离刀闸说明书是交流频率为50Hz的户外高压电器设备，是在原GW4系列基础上进行改进设计的产品，供高压线路在无负载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用。

GW4-35kV铜管型隔离开关配用CS11-1型手力操作机构，GW4-35D型配用CS8-6D手力操作结构简介1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D 型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

成都GW4-40.5高压隔离刀闸说明书2）该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

SRW-12/630A型SREW-36/800A型SREW-36/1250A型户外高压隔离开关安装使用说明书目录1概述 (4)1.1 (4)1.2 (4)1.3 (4)1.4 (4)1.5 (4)1.6 (4)2 技术数据 (4)3 结构及其原理 (4)4安装及调整 (4)4.1隔离开关的安装 (4)4.1.1 (4)4.1.2 (4)4.1.3 (4)4.1.4 (4)4.1.5 (5)4.1.6 (5)4.1.7.......................................................................................... (5)4.2 隔离开关的调整4.2.1 (5)4.2.2 (5)5 使用和维护 (5)5.1隔离开关运行前须做好下列准备工作 (5)5.1.1 (5)5.1.2 (5)5.1.3 (5)5.1.4 (5)5.1.5 (5)5.1.6 (5)5.1.7 (5)5.2 隔离开关的维护 (5)5.2.1 (5)5.2.2 (5)5.2.3 (5)5.2.4 (5)5.2.5 (5)5.2.6 (5)6 包装运输和保存 (5)6.1 包装须知 (5)6.1.1 (5)6.1.2 (5)6.2 保存须知 (5)6.2.1 (5)6.2.2 (5)7 产品成套供应及订货 (6)7.1 本型隔离开关成套供应包括 (6)7.2 随产品供应的文件 (6)8 附图及安装尺寸 (6)8.1 图1(a)型不带接地外形尺寸图 (6)8.2 图1(b)型带接地外形尺寸图 (7)8.3 图2、SRCS6-2（T）手动操作机构外形尺寸图 (8)8.4 隔离开关安装附图 (9)1 概述本型号户外高压隔离开关系供12/36 kV，50/60Hz的交流电网及接触网分、合电路之用，它可形成明显的可见断口，保证检修工作人员的安全。

产品使用条件：1.1 海拔高度不超过2000m；高原型不超过3000m；1.2 周围环境温度不高于+40℃，不低于-40℃；1.3 周围环境湿度：相对湿度：日平均不大于95%，月平均不大于90%；1.4 地震烈度不超过8度；1.5 无易燃物质、爆炸危险、化学腐蚀及剧烈振动、摆动或冲击的场所；1.6 使用环境应无严重污秽。

手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。

其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。

同时CJ2、CJ5、CJ6、CJ11(电动机构)，电磁锁也可供用户选配。

五、动作原理1、隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。

机构中的辅助开关与机构主输出轴相连，在分合闸位置时发出相应的分合信号。

2、接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°，通过连杆带动水平连接管转动，实现接地开关分、合闸动作。

3 、手动机构动作原理操作机构通过连接管与隔离开关及接地开关的主轴相连，CS11手动机构配不带接地刀的隔离开关，CS8-6D手动机构配带接地刀的隔离开关，其输出轴设有机械联锁板，保证按规定的程序（主分-地合-地分-主合）进行操作。

六、安装与调整1、隔离开关的安装调整应达到下列各项要求：（1）配用手动机构时，一般体力的操作人员应能独立进行分、合闸操作，动作灵活。

（2）隔离开关的三相联动的合闸同期性数值为：40.5kV不大于5mm。

2 、隔离开关的安装调整（1）将每极隔离开关底座固定在水平基础上，并使三极的接地刀转轴成一直线。

（2）将操作机构置于隔离开关主动级侧面的转动主轴下方，在隔离开关主体和机构隔离开关操作主轴处于合闸位置时，用水煤气管连接，当主、从动两绝缘支柱不同步时，可以调整极间正反牙螺杆来达到分、合闸同步。

（3）隔离开关的三相联动的合闸同期性的安装调整，在两接线端承受正常母线拉力的条件下，调整相间正反牙连杆长度，达到上述要求。

GW4-110户外隔离开关安装使用说明书1.概述GW4-110型户外交流高压隔离开关（以下简称隔离开关）是额定频率为50Hz、额定电压为110kV的三相交流户外高压开关设备，供额定电压为110kV的高压线路有电压无负荷时分合线路之用。

隔离开关符合GB1985-2004《交流高压隔离开关和接地开关》的要求。

1.1产品使用环境条件1.1.1海拔高度：一般型不超过2500m，特殊型不超过4700m。

1.1.2环境温度：最高温度不高于+40℃，最低温度不低于-40℃。

1.1.3最大风速34m/s。

1.1.4地震烈度不超过9度。

1.1.5覆冰厚度不超过20mm。

1.1.6耐污型产品适用中等污秽地区。

1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

1.2 产品型号含义如下：G W 4 —110 / 1250 T D （G、W）高原型（W为耐污型）接地统一设计额定电流A（630）额定电压kV设计序号户外隔离开关1.3主要规格和技术参数。

1.3.1隔离开关主要规格和技术参数见表1。

2.结构和工作原理2.1隔离开关本体隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。

2.1.1底架：为一根槽钢，底架两端各安装有轴承座，轴承座内有两个圆锥滚子轴承，保证轴承座上的杠杆转动灵活。

底架之一端或两端焊有接地开关支座，装有接地开关。

隔离开关有不接地、单接地及双接地三种形式。

2.1.2支柱绝缘子：每极有两柱，按使用条件分为普通型与耐污型及高原型三种，支柱绝缘子下端固定在轴承座上端的转动板上，支柱绝缘子上端与主导电部分连接。

根据用户要求支柱绝缘子亦可采用硅橡胶绝缘子。

2.1.3导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分为两半，接触部分在中间，接触部分触头合闸时圆柱型触头嵌入两排触指内。

630A，1250A、1600A 结构型式完全相同，仅导电杆截面及表面处理有所区别。
