隔离开关隔离开关符号隔离开关，也称为闸刀开关。

一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。

它是高压开关柜中使用最多的一种电器。

其工作原理和结构相对简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。

只有在河西运输科颁发安全证书后，他们才能从事这项工作。

（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。

（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。

（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。

（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。

使用前检查绝缘靴和手套是否有裂缝和漏气。

（2）操作前，必须确认隔离开关和旋转装置的状态正常。

接地线完好，接触网正常后，方可按规定操作。

（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。

操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。

（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。

否则，应通知司机在作业前降下车辆。

（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。

（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。

河西运输科负责每6个月进行一次性能试验。

每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。

（7）雷雨天气禁止操作隔离开关。

严禁带负荷操作隔离开关。

（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。

（2）合闸时，先断开接地开关，再合上总开关。

接地开关闭合时严禁合总开关。

高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。

●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。

3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。

在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。

在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。

结构应尽可能简单，动作要可靠。

也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。

■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。

接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。

■绝缘部分包括支持绝缘子和操作绝缘子。

实现带电部分和接地部分的绝缘。

■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

高压隔离开关一、民熔10kV高压隔离开关概述民熔10kV高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔10kV高压隔离开关采用陶瓷绝缘子铸造，不易老化、耐用。

隔离开关表面具有抗氧化能力，可增强零件的防腐能力。

民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。

二、10kV高压隔离开关安装的一般要求：1隔离开关的刀片应与固定触点对齐，接触良好。

接触面应涂凡士林油；2隔离开关每相的叶片应同时与固定触头接触。

前后差不大于3mm；三。

隔离开关分闸时，闸刀与固定触头的垂直距离室外应大于180mm，室内应大于160mm；4隔离开关分闸时，闸刀分闸角室外不小于35度，户内不小于65度；5固定接点端一般接电源，除主进线柜“逆火”外，下隔离开关与负荷连接。

垂直安装时，固定触头在上方；6隔离开关传动部分无破损、裂纹，动作灵活；7单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；8单极隔离开关背板应采用不小于50×50×5mm的角钢，钉子直径不小于12mm；9隔离开关的延伸轴、轴承、联轴节、曲柄等传动部件应有足够的机械强度，连杆轴销不得焊死；10隔离开关拉杆应有保护环；11带接地开关的隔离开关，接地刀与主触头之间应有可靠的闭锁装置；3、民熔10kv高压隔离开关操动机构的安装位置应符合下列要求：1操作机构的固定轴距高度不小于1m；2按墙安装时，手柄中心距边墙不小于0.4m；三。

安装侧墙时，手柄中心距侧墙不小于0.3m；4手柄中心距带电部分不小于1.2m。

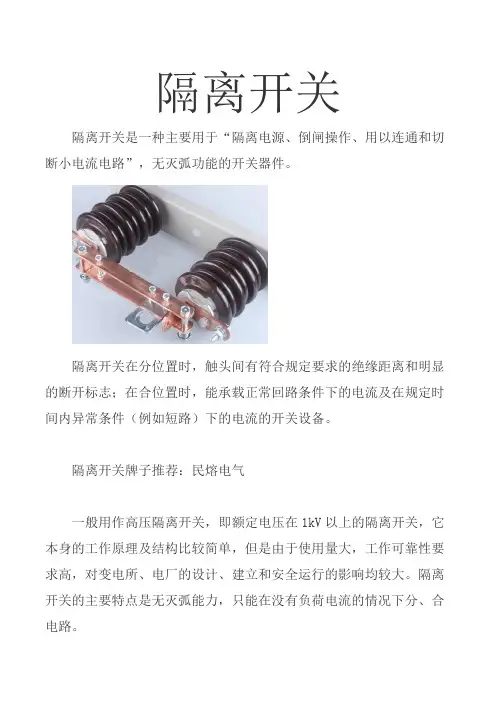

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

隔离开关牌子推荐：民熔电气一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

功能1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。

不能满足热浸镀锌要求的零件一般采用不锈钢制造。

M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。

民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。

具有自清洁触点的能力，提高了触点的可靠性。

接触指采用高强度、高导电性、高弹性的新材料制成。

开关采用绝缘钩杆操动机构，部分开关设有自锁装置。

民荣GW4高压隔离开关旋转部分按免维护要求设计。

采用不锈钢轴销，无油自润滑轴承结构。

钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。

如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。

它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。

防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。

隔离开关与产品之间的联锁机构顺序正确。

30-110kv接地开关分为I型和II型，15和220kV为II型。

II型接地开关动、热稳定值与隔离开关相同。

本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。

本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。

隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。

用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。

该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。

一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。

由开关的额定电流确定带宽的厚度和带宽的数量。

绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。

绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。

具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

隔离开关一.隔离开关的主要用途隔离开关(俗称“刀闸”)是一种最简单的、供配电系统中使用最多的高压开关，没有灭弧装置。

隔离开关的用途和分类，变电站电工经验分享，民熔它既不能断开正常负荷电流，更不能断开短路电流，否则即发生“带负荷拉刀闸”的严重事故。

此时产生的电弧不易熄灭，甚至造成“飞弧”(相间或相对地经电弧短路)，会损坏设备并严重危及人身安全。

隔离开关的用途和分类，变电站电工经验分享，民熔1、隔离电压隔离开关的主要用途是保证检修装置时工作的安全。

在需要检修的部分和其它，带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。

隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口耐压一~般比其对地绝缘的存压高出10% 15%。

必要时应在隔离开关。

上附设接地刀闸，供检修时接地用。

2、倒闸操作投入备用母线或旁路母线以及改变运行方式，常用隔离开关配合断路器，进行电路的切换操作。

隔离开关的用途和分类，变电站电工经验分享，民熔3、分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

◆拉合电压互感器和避雷器。

◆拉合母线和直接与母线相连设备的电容电流。

◆拉合励磁电流小于2A的空载变压器( 电压35KV、容量为1000KVA 及以下;电压110KV、容量3200KVA及以下 )拉合电容电流不超过5A的空载线路(电压10KV、长度5km及以下的架空线路;电压35KV、长度10km 及以下的架空线路。

隔离开关的结构:高压隔离开关是由一动触头( 活动刀片)和一静触头( 固定触头或刀嘴)所组成，动、静触头均由高压支撑绝缘子固定于底板上，底板用螺丝固定在构架或墙体上。

主要由导电部分、绝缘部分、致由底座、操动机构和传动机构组成。

隔离开关分类;高压隔离开关按安装地点不同可分为户外式和户内式两种;按绝缘支柱数目可分为单柱、双柱、三柱式三种;按运动方式可分为水平旋转式、垂直旋转式、垂直伸缩式、摆动式、插入!式等;按极数可分为单极和三极;按有无接地开关可分为不接地、单接地和双接地三种;按用途可分为一-般用、快速分闸用和变压器中性点用等。

隔离开关隔离开关通常被称为隔离开关。

在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。

因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。

因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。

1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。

按极数可分为三极型和单极型。

操作时，应密切注意隔离开关自身的工作电流和电压。

如果工作电压超过额定电压，容易造成瓷瓶放电。

加热程度与运行电流密切相关，也与其外观变形有关。

现场操作规程要求隔离开关的工作温度控制在70℃以内。

由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。

1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。

断开合格后，或负载误动时，应断开开关。

这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。

操作隔离开关前，必须将断路器的某一控制电源投入运行。

只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。

在输电过程中，先组合母线侧开关，再组合负荷侧开关。

停电时，顺序改变。

为保证工作人员的安全，操作闸刀时采用远程操作方式。

如果远程电气控制失败，应在现场完成电气操作。

当两者都难以工作时，必须遵循解锁方案。

经批准后，可手动操作闸刀开关。

在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。

此外，三相能否同时完成，其位置能否精确控制也需要高度关注。

手动操作隔离开关时，必须戴绝缘手套。

在雨天，需要隔热罩和带防雨罩的绝缘靴。

手动控制闸刀开关时，动作应灵活，末端应防止撞击。

合上闸刀开关后，检查接触面的完整性。

手动合刀开关时，刀片离开刀口后应加速灭弧。

打开后，检查分离角度是否有问题。

2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。

隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。

结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。

1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。

此时，KK开关没有返回（或自动装置的触点被卡住等），即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。

安装防跳装置是为了避免上述问题的发生。

当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。

1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。

在处理这类问题时，首先要考虑防跳装置是否有故障。

检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。

检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。

TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置失效，开关多次分合。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔隔离开关的作用是切断空载电流回路，使维修后的设备与电源有明显的断开点，保证维修人员的安全。

民熔隔离开关无专用灭弧装置，不能切断负载电流和短路电流。

因此，隔离开关只能在断路器断开电路的情况下操作。

严禁带负荷拉合隔离开关。

否则会造成严重的人身和设备事故。

具体来说，使用高压隔离开关时应注意以下几点。

如果隔离开关装有断路器和接地开关，且隔离开关本身有接地开关，则应设置机械联锁或电气联锁，以确保正确的操作顺序。

民熔隔离开关底架上安装直径不小于12mm的接地螺栓，接地用铜软线截面不小于50mm。

隔离开关摩擦部位应涂润滑脂。

投入运行前，应按技术要求检查隔离开关的接点及动作同步。

当隔离开关分闸至分闸距离的80%时，发出隔离开关分闸信号，主开关可靠接触后发出隔离开关合闸信号。

要做到正确操作隔离开关,应注意以下几点:（1）合闸时，应确认与隔离开关连接的断路器等开关设备处于分闸位置，然后站在良好位置，迅速闭合隔离开关。

但在快速完成闭合动作时，用力不宜过大，以防撞击。

操作完毕后，检查主开关与静触头接触是否良好。

（2）单极隔离开关合闸时先合两侧相，后合中间相，合闸时顺序相反。

（3）分闸时，还应检查确认断路器等开关设备处于分闸状态，然后缓慢动作。

当主开关叶片离开静触头时，它将迅速打开。

隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。

熔断器隔离开关采用陶瓷绝缘体制成，不易老化，经久耐用表面抗氧化性强，增强了零件的耐腐蚀性一体式锁紧装置，安全可靠熔断隔离开关主要用于变电站、商场等场所介绍了隔离开关操作步骤的培训。

接下来，我们将向您解释1开启后，应建立可靠的绝缘间隙，将被检修的设备或线路与有明显断开点的电源分开，以保证维修人员和设备的安全。

熔断器隔离开关2根据操作需要，换线。

三。

用于隔离和闭合线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接的环流、电压互感器的励磁电流等。

4根据不同结构型式的具体情况，可用于开、关某容量变压器的空载励磁电流。

在低压设备中，隔离开关主要用于住宅和建筑物的低压终端配电系统。

主要功能：空载断线、接续。

1用于隔离电源，断开高压维修设备与带电设备的连接，使它们之间有明显的断开点。

2在隔离开关和断路器配合下，根据系统运行方式的需要进行开关操作，改变系统操作接线方式。

三。

用于连接或断开小电流电路。

一般情况下，在断路器的前后两侧安装一组隔离开关，将断路器与电源隔离，形成明显的分断点；由于原断路器为油断路器，油断路器需要经常检修，两侧应有明显的断点，便于维修；一般情况下，出线柜通过开关柜从上母线供电。

断路器前需要一组隔离开关与电源隔离。

但有时，断路器的背面也有可能有电流通过其他回路和电容器反向传输，因此断路器后面还需要一组隔离开关。

隔离开关高压隔离开关作为一种电气分断隔离设备，在电网中得到了广泛的应用。

由于不用于分断负载和短路电流，其结构相对简单，所以厂家和运营单位对使用和维护也不太重视。

随着电网的发展和各类主要设备制造水平和运行水平的提高，电网对设备运行可靠性提出了过高的要求，隔离开关的改进改造已提上日程。

近年来，随着电网的快速发展，电网结构发生了很大变化。

变电站设备接近满负荷运行。

如果运行设备出现异常，可能导致系统停电、限电，影响范围大，在隔离开关的制造、制造、维修等各方面都注意到了改进，因此在制造和维修方面都注意到了不完善的地方，对各种隔离开关的常见问题及改进措施进行了探讨：导电回路过热问题多发生在水平分闸式隔离开关上1主要原因（1）检修质量差，检修工艺不精，检修程序不到位，三相不一致，接触面松动，接触不良。

（2）隔离开关接触指和接触指座的设计结构不合理，隔离开关闭合后接触指与接触指座接触不良。

（3）制造技术差，材料差。

2改造措施（1）提高检修单位检修质量，严格按照国家电网公司《交流高压隔离开关检修规程》和《现场操作规程》进行检修。

（2）在手指的设计允许范围内，首先要采取合理化的措施限制手指根部。

指座中的定位板采用不锈钢制成，手指尾部用镀银软铜带固定在指座上，形成一个统一的系统。

（3）改进设备的制造工艺，严格选材，产品公称容量能满足铭牌要求。

2、水平分闸式和垂直升降式隔离开关存在机构转动和传动元件卡涩问题1其主要原因是设计不合理、选材不当、工艺粗糙。

水平分闸式隔离开关未经改进的各部位材料均为非防锈材料，进水后易生锈，另外，由于制造工艺粗糙，转动部件密封性不好，相应部件的维护保养不到位，长期很少进行操作。

为防止转动部件卡死，各部件均采用防锈材料，并采用特殊结构的轴承或润滑油，以尽量减少转动部件中润滑油的使用。

如果必须使用润滑油轴承，轴承座应密封严密，并采取严格的防尘措施。

3、垂直升降式隔离开关存在机构部件不可靠、隔离开关拒动、提升臂未伸直、动触头夹持等问题1主要原因是隔离开关传动部分的镀锌部分不适合户外环境。

隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。

2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。

隔离开关一、高压隔离开关高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，就是说它不具有灭弧功能。

高压隔离开关按安装地点不同分为：屋内式和屋外式；按绝缘支柱数目分为：单柱式、双柱式和三柱式，各电压等级都有可选设备。

二、高压隔离开关的作用高压隔离开关具有明显的分断间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。

它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。

因隔离开关具有明显的分断间隙，因此它通常与断路器配合使用。

在操作隔离开关时，应该注意操作顺序，停电时先拉线路侧隔离开关，送电时先合母线隔离开关，而且在操作隔离开关前，先注意检查断路器却是在断路位置后才能操作隔离开关。

.合上高压隔离开关时的操作(1) 无论用手动传动装置或用绝缘操作杆操作，均必须迅速而果断，但在合闸终了时用力不可过猛，以免损坏设备，使机构变形，瓷瓶破裂等。

(2) 隔离开关操作完毕后，应检查是否合上。

和好后应使隔离开关完全进入固定触头，并检查接触的严密性。

2.拉开高压隔离开关时操作(1) 开始时应该慢而谨慎，当刀片刚要离开固定触头时应迅速。

特别是切断变压器的空载电流，架空线路和电缆的充电电流，架空线路小负载电流以及环路电流时，拉开隔离开关时，更应迅速果断，以便能迅速消弧。

(2) 拉开隔离开关后，应检查隔离开关每相确实已在断开位置并应使刀片尽量拉到头。

3.在操作中误拉误合高压隔离开关时(1) 操作中误合隔离开关时，即使合错，甚至在合闸中发生电弧，也不准将隔离开关再拉开。

因为带负荷分隔离开关，将造成三相弧光短路事故。

(2) 误拉隔离开关时，在刀片刚要离开固定触头时，便发生电弧，这时，应立即合上可以消灭电弧，避免事故。

高压隔离开关操作顺序图文民熔高压隔离开关民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔高压隔离开关操作顺序民熔高压隔离开关的操作顺序如下：1、合隔离开关时的操作1无论是手动传动装置还是绝缘操作杆操作，都要迅速果断，关闭结束时不要用力过大，以免损坏设备。

2隔离开关动作后，应检查其是否闭合。

合闸后，隔离开关应完全进入固定触头，并检查触头的严密性。

2打开隔离开关时，应检查隔离开关各相是否处于断开位置，刀片是否已拉到底。

3、隔离开关的正确使用1操作前，确保断路器处于相应的分闸和合闸位置。

2运行中应注意绝缘子和传动杆的状况。

如有损坏，应立即停止操作。

三。

如果隔离开关发出声响，应查明原因，不要强行拉合。

4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。

如发现开关操作受阻不能操作时，应查明原因，不得随意解锁。

如果闭锁装置确实不能动作，必须在断路器和隔离开关的位置状态正确后才能解除闭锁动作。

5、解除闭锁后应按规定方向迅速果断操作，及时发生带负荷合隔离开关，也禁止再返回原状态。

对单极刀闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。

高压隔离开关操作注意事项隔离开关都配有手动操动机构，一般采用Cs6—1型手动操动机构，操作时应先拔出定位销，合闸或分闸要果断、迅速，终了时注意不可用力过猛，操作完毕一定要锁住定位锁，并且目测其动触点位置是否符合要求。

用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相；分闸时，顺序相反．必须注意，不管是合闸或分闸的操作，都应在不带负荷或负荷在隔离开关允许的操作范围内才能进行。

高压隔离开关
高压隔离开关的作用
高压隔离开关是发电厂、变电站电气系统中的重要开关设备，需要与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12kV的室内装置。

用于高压设备在电压和负载条件下的连接、切断或更换线路。

其主要功能是：为保证高压电器设备在维修工作中的安全，隔离电压，不能使用和切断，输入负载电流和短路电流，只能用于一些不产生强电弧的开关操作，也就是说，不具有灭弧功能，根据安装位置可分为室内型和室外型，按绝缘柱数分为单柱型、双柱型和三柱型，每种电压等级可选配设备。

高压隔离开关能有效隔离高压配电装置的断电部分和带电部分，保证检修人员在检修工作中的安全。

在功能设计上，可分为室内型和室外型。

户外型包括单极开关和三极隔离开关。

在日常使用中，它作为第一个断路器隔离开关，将供电线路与用户线路分开，常与高压断路器串联，以保证停电时的安全。

在高压成套配电装置中，高压隔离开关常用作电压互感器和避雷器，配电站电气控制采用高压变压器和计量柜。

高压隔离开关的功能是什么
高压隔离开关的主要功能是保证高压电器、设备在检修过程中的安全运行，并对高压进行隔离。

但是，它不能用来切断电流、输入负载电流和切断短路电流。

它只能用于一些不产生强电弧的开关操作。

高压隔离开关在使用中不具有灭弧功能，根据安装场所的无灭弧功能同样可分为室内型和室外型。

按绝缘柱的数量可分为单柱型、双柱型和三柱型。

根据不同的电压等级进行适当的选择。

高压隔离开关一、民熔高压隔离开关概述民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔高压隔离开关概述与特点，感觉这篇文章对你有帮助的话，可以关注下小编1.民熔高压隔离开关为双柱水平断口中间开启式，可以一倒或两例附装接地开关。

90*传动的隔离开关采用CS17型人力操作机构进行三极联动操作;180传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作:接地开关采用CS17G型人力操动机构三极联动操作。

2.民熔高压隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90e转动。

3.民熔高压隔离开关的出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

4.民熔高压隔离开关的中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

二、完善化民熔高压隔离开关特点说明1.全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位-一般均采用不锈钢材料，紧固件MB以下采用不锈钢，其余均采用热镀锌。

2.导电部分铜管软连接型，中间触头为"握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。

3.采用新的触头结构，将触片-端与触座固定，靠触片变形及弹簧产生接触压力。
