汽轮机设备说明有图有文字，你真的都懂了吗？汽轮机设备简介1、汽轮机本体汽轮机包括汽轮机本体，调节、保安系统及辅助设备三大部分。
蒸汽轮机本体包括：(1) 静体（固定部位）——汽缸、喷嘴、隔板、汽封等。
(2) 转子（转动部分）——轴、叶轮、叶片等。
(3) 轴承（支承部分）——径向和止推。
2、汽缸(1) 汽缸的组成：汽缸是汽轮机的外壳，汽轮机本体的主要零部件几乎包含在汽缸内。
汽缸内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件。
汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管道等。
(2) 汽缸作用：汽缸是汽轮机的外壳。
其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。
3、汽缸内部构件(1) 喷嘴、隔板喷嘴隔板喷嘴和隔板的作用和特点：喷嘴是组成汽轮机的主要部件之一。
它的作用是把蒸汽的热能转变为高速汽流的动能，使高速汽流以一定的方向从喷嘴喷出，进入动叶栅，推动叶轮旋转做功。
隔板由外缘，喷嘴和板体三部分组成，为便于安装，隔板一般都做成对分的，上半隔板装在汽缸上盖内，下半隔板装在下汽缸内。
第一级喷嘴直接安装在汽缸高压端专门的喷嘴室上。
第二级及以后各级喷嘴安装在各级隔板上，隔板用来安装喷嘴，并将各级叶轮分隔开。
冲动式汽轮机每一级由一个隔板和一个叶轮组成。
冲动式汽轮机的隔板可分为焊接隔板和铸造隔板。
反动式汽轮机不采用隔板式结构，各级喷嘴片（也叫静叶栅）直接安装在汽缸上。
(2) 汽封汽封1) 汽轮机汽缸两端轴孔处与转轴间有一定间隙，这样在工作时，汽缸内进汽端将发生高压蒸汽大量外漏，进入前轴承箱污染润滑油。
此外凝汽式汽轮机的排汽压力在0.05公斤/厘米2（绝对）左右，即排汽端处于高真空状态，这样大气中的空气将沿边后轴孔大量漏入排汽管和凝汽器，就会破坏汽轮机的真空。
因此为了减少高压端的向外漏汽和排汽端往里漏空气，要求在汽缸两端轴孔处配备气封。
2) 汽封的作用汽轮机通汽部分的动静部分之间，为了防止碰擦，必须留有一定的间隙。
汽轮机本体由转动部分和静止部分两个方面组成；转子包括主轴、叶轮、动叶片和联轴器等；静止部分包括进汽部分、汽缸、隔板和静叶栅、汽封及轴承等。
汽轮机设备除了本体、保护调节及供油设备外，还有许多重要的辅助设备。
主要有凝汽器、回热加热设备、除氧器等。
汽轮机是将蒸汽的能量转换成为机械功的旋转式动力机械。
又称“蒸汽透平”。
主要用作发电用的原动机，也可直接驱动各种泵、风机、压缩机和船舶螺旋桨等。
还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。
汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械，来自锅炉的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的热能转化为汽轮机转子旋转的机械能。
蒸汽在汽轮机中，以不同方式进行能量转换，便构成了不同工作原理的汽轮机。
一、汽缸汽缸是汽轮机的外壳，其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内部完成能量的转换过程，汽缸内安装着喷嘴室、隔板、隔板套等零部件；汽缸外连接着进汽、排汽、抽汽等管道。
汽缸的高、中压段一般采用合金钢或碳钢铸造结构，低压段可根据容量和结构要求，采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。
高压缸有单层缸和双层缸两种形式。
单层缸多用于中低参数的汽轮机。
双层缸适用于参数相对较高的汽轮机。
分为高压内缸和高压外缸。
高压内缸由水平中分面分开，形成上、下缸，内缸支承在外缸的水平中分面上。
高压外缸由前后共四个猫爪支撑在前轴承箱上。
猫爪由下缸一起铸出，位于下缸的上部，这样使支承点保持在水平中心线上。
中压缸由中压内缸和中压外缸组成。
中压内缸在水平中分面上分开，形成上下汽缸，内缸支承在外缸的水平中分面上，采用在外缸上加工出来的一外凸台和在内缸上的一个环形槽相互配合，保持内缸在轴向的位置。
中压外缸由水平中分面分开，形成上下汽缸。
中压外缸也以前后两对猫爪分别支撑在中轴承箱和1号低压缸的前轴承箱上。
低压缸为反向分流式，每个低压缸一个外缸和两个内缸组成，全部由板件焊接而成。

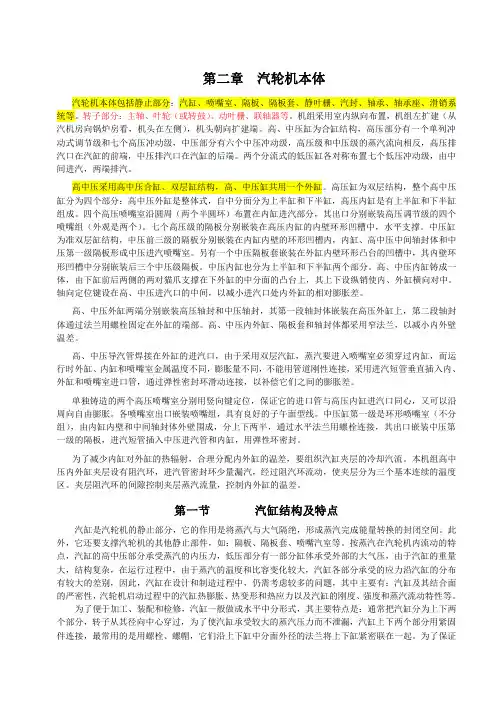

汽轮机本体简介汽轮机本体是汽轮机设备的主要组成部分，它由转动部分（转子）和固定部分（静体或转子）组成。
转动部分包括动叶栅、叶轮（或转鼓）、主轴、联轴器及紧固件等旋转部件；固定部件包括汽缸、蒸汽室、喷嘴室、隔板、隔板套、汽封、轴承、轴承座、机座、滑销系统，以及有关紧固零件等。
转子一、概述汽轮机的转动部分总称转子，包括轴、叶轮、叶片及其他有关部件，它是汽轮机最重要的部件之一，担负着工质能量转换及扭矩传递的重任。
转子的工作条件相当复杂，它处在高温工质中，并且高速旋转，因此承受着叶片、叶轮、主轴本身质量离心力所引起的巨大应力，以及由于温度分布不均匀引起的热应力（不平衡质量的离心力还将引起转子振动）；另一方面，蒸汽作用在动叶栅上的力矩通过转子的叶轮、主轴和联轴节传递给发电机或其他工作机。
所以转子要具有很高的强度和均匀的质量，以保证它安全工作。
运行中要特别注意转子的工作状况，任何设计、制造、安装、运行等方面的工作上的疏忽均会造成重大事故。
二、汽轮机转子的类型和结构汽轮机转子按形状分为转轮型转子和转鼓型转子两大类。
转鼓型转子多适用于反动式汽轮机。
目前大、中、小容量的冲动式汽轮机广泛采用转轮型转子，而某些大功率冲动式汽轮机的低压部分转子也采用转鼓型。
转子按制造工艺不同，又可分为套装式、整锻式、组合式及焊接式转子。
（一）转子的类型一台机组采用何种类型的转子，由转子所处的温度条件及各国的锻冶技术确定。
1、套装转子套装转子的叶轮、轴封套、联轴节等部件是分别加工后，红套在阶梯型主轴上的。
各部件与主轴之间采用过盈配合，以防止叶轮等因离心力及温差作用引起松动，并用键传递力矩。
中、低压汽轮机的转子和高压汽轮机的低压转子常采用套装结构。
套装转子的优点：加工方便，生产周期短；可以合理利用材料，不同部件采用不同的材料；叶轮、主轴等锻件尺寸小，易于保证质量，且供应方便。
缺点：在高温条件下，叶轮内孔直径将因材料的蠕变而逐渐增大，最后导致装配过盈量消失，使叶轮与主轴之间产生松动，从而使叶轮中心偏离轴的中心，造成转子质量不平衡，产生剧烈振动，且快速启动适应性差。
