通过Snapshot和BTSlog查看驻波告警方法

  • 格式：docx
  • 大小：1.89 MB
  • 文档页数：11

通过Snapshot和BTSlog查看驻波告警方法通过Site Manager存取Snapshot文件查找驻波告警通道在F新建P7升级到P8后，由于TDS侧无RRU配置，在出现驻波告警后，无法直观查询驻波告警通道；TDL侧登陆Site Manager只能看到驻波告警所在小区，看不到驻波通道：Step1登陆到Site Manager进行Snapshot存取或者通过File->Save->Snapshot存取Step2File name默认Snapshot_Site name_time.zip,基站名称和保存时间，选择Fetch all datafrom elements点击SaveStep 3打开Snapshot压缩文件中的TDLTEBTS文件夹Step 4打开TDLTEBTS文件夹下的BTSlogFiles文件夹Step 5打开BTSlogFiles文件夹下的压缩文件Step 6 在BTSlogFiles压缩文件中找到BTSxxx_RawAlarmHistory的.txt文件Step 7在文档中可以看到所在小区驻波告警的所在通道，FaultSource列可以看到类似FR1_1_1/TX3的信息，FR1_1_1是cell1，与SiteManager上看到的相同，TX3表示所在通道3，以此类推。

通过BTSLog存取日志，查找驻波告警通道通过BTSLog查找驻波告警时，需要存取BBU内部处理告警时间段的日志，即需要基站重启的那段时间的log。

如果过了内部告警处理识别时间段的话，取到的log里会不存在告警信息；所以建议需要基站重启时开始存取BTSlog。

基站侧存取BTSLog，设置PC机IP：192.168.255.126 掩码：255.255.254.0，打开BTSLog 软件即可存取，log保存在C盘Temp文件夹下；后台存取BTSLog需要用到软件Remote打开端口，BTSLog需要进行相应的设置，PC机需要网线连接到内网端口(目前尝试过连接无线内网时，BTSLog无法存取log)，通过IP地址远程连接方式连接。

Step 1打开Remote软件，Config->ConfigBBUIP->Edit->SaveStep 2开端口BBUCommon->EnablePortStep 3打开BTSLog软件设置Nodes项，在Nodes and Filters对话框中选择Nodes项选择RemoteStep 4在R&D Parameters里，Target node选择WAM_10，Domains选择CcsStep 5在Nodes and Filters中，点击Store to flash的Setup，在R&D param setup对话框设置如图参数：Node选择WAM_10，IP Address填写目标基站管理IP地址，Port填写15001~15004之间即可，protocol选择TCP，Bord对应0x10，CPU对应0x11，Task填0x060C 设置完成后点击OK。

Step 6点击Get Current后修改66行，双击后跳出Extended edit对话框，选择Dec4添加PC机的IP地址后点击OK，最后点击Set New将配置的数据发送到基站。

注意，此前一定要点击Set Defaults清楚之前的数据，否则存取的log中会存在在此之前的存取的基站的log。

Step 7如下图，点击Start开始存取log，保存在C盘Temp的BTSLog目录下，对应的log在如图的Archive项可以看到序号，保存的log会已当时的时间命名。

对话框最下方的数据有变化时，表示log开始存取。

点击Stop完成log存取。

Step 8对log进行如下分析如上图所示，received new fault (1837)EFaultId_VSWRMajorAl,start, faulty unit [0xC072], detecting unit [0xC000], fault text DL SWR alarm；1D9 INF/LGC/FAULT, FDAR: received alarm 0x7653 start for fault (1837) from unit [0xC000], LCR[3]在存取好的BTSlog里过滤查找fault (1837)会出现上图的内容。

fault (1837)是驻波告警，unit [0xC000]表示cell3，LCR[3]表示cell3，unit[0xC072]中的72表示TX2通道。

0x9d00表示cell1，0x9d71~0x9d78表示RRU通道TX1~80x9f00表示cell2，0x9f71~0x9f78表示RRU通道TX1~80xc000表示cell3，0xc071~0xc078表示RRU通道TX1~8LCR[1]表示cell1LCR[2]表示cell2LCR[3]表示cell3BTSLog中过滤查找fault (1837)的内容如下：Search "fault (1837)" (25 hits in 1 file)C:\Users\ZXC\Desktop\文山L TE\SYSLOG_042.LOG (25 hits)Line 72201: 024856 26.03 18:31:28.993 [100.92.78.236] 57 FCT-1011-BTSOMex <26.03 18:31:27.427536> 186 INF/LGC/FAUL T, FDPP: (uid:101) 50:SendForward: (fault (1837) arguments: (1837, 49152, 0, 49266, , 1395829827, , 0, DL SWR alarm, 1837))Line 72205: 024857 26.03 18:31:28.993 [100.92.78.236] 58 FCT-1011-BTSOMex <26.03 18:31:27.427617> 186 INF/LGC/FAUL T, FDPP: (uid:101) sends to FDM fault (1837) start, faulty unit [0xC072].Line 72209: 024858 26.03 18:31:28.993 [100.92.78.236] 59 FCT-1011-BTSOMex <26.03 18:31:27.427869> 1BC INF/LGC/FAUL T, FDM: (uid:101) received new fault (1837) EFaultId_VSWRMajorAl, start, faulty unit [0xC072], detecting unit [0xC000], fault text DL SWR alarmLine 72213: 024859 26.03 18:31:28.993 [100.92.78.236] 5a FCT-1011-BTSOMex <26.03 18:31:27.428072> 1D3 INF/LGC/FAUL T, FDDC: received new fault (1837) EFaultId_VSWRMajorAl,start, faulty unit [0xC072], detecting unit [0xC000], fault text DL SWR alarmLine 72217: 024860 26.03 18:31:29.07 [100.92.78.236] 5b FCT-1011-BTSOMex <26.03 18:31:27.431387> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) starts handling fault (1837) EFaultId_VSWRMajorAl start - unit [0xC072] - orig fault (1837) EFaultId_VSWRMajorAl Line 72217: 024860 26.03 18:31:29.07 [100.92.78.236] 5b FCT-1011-BTSOMex <26.03 18:31:27.431387> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) starts handling fault (1837) EFaultId_VSWRMajorAl start - unit [0xC072] - orig fault (1837) EFaultId_VSWRMajorAl Line 72223: 024863 26.03 18:31:29.07 [100.92.78.236] 5e FCT-1011-BTSOMex <26.03 18:31:27.432763> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 0:WasAlarmNumber: (fault (1837) arguments: (7650, -1, -1, , 0, -1))Line 72237: 024868 26.03 18:31:29.07 [100.92.78.236] 63 FCT-1011-BTSOMex <26.03 18:31:27.433228> 1D3 INF/LGC/FAUL T, FD: (uid:101) 3:WaitTimeout: 1000ms (fault (1837)) Line 73041: 025177 26.03 18:31:30.02 [100.92.78.236] 77 FCT-1011-BTSOMex <26.03 18:31:28.434946> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 4:IsActiveFault: (fault (1837) arguments: (4057, 49266, 0, false, unit, -1, , unit, false))Line 73043: 025178 26.03 18:31:30.02 [100.92.78.236] 78 FCT-1011-BTSOMex <26.03 18:31:28.435051> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 5:ReadDBObject: (fault (1837) arguments: (unit, aldconnection, external, 49266, -1, , , false, , -1, ))Line 73045: 025179 26.03 18:31:30.02 [100.92.78.236] 79 FCT-1011-BTSOMex <26.03 18:31:28.435488> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 6:ReadDBObject: (fault (1837) arguments: (unit, exist, true, 49266, -1, , , false, , -1, ))Line 73047: 025180 26.03 18:31:30.02 [100.92.78.236] 7a FCT-1011-BTSOMex <26.03 18:31:28.435749> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 7:CheckObjectStatus: (fault (1837) arguments: (49266, faulty, 0, subrack, FR, unit, ))Line 73071: 025187 26.03 18:31:30.30 [100.92.78.236] 81 FCT-1011-BTSOMex <26.03 18:31:28.436399> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 9:IsActiveFault: (fault (1837) arguments: (1810, 49266, 0, false, unit, -1, , unit, false))Line 73073: 025188 26.03 18:31:30.30 [100.92.78.236] 82 FCT-1011-BTSOMex <26.03 18:31:28.436501> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 10:IsActiveFault: (fault (1837) arguments: (1809, 49266, 0, false, cell, -1, , unit, false))Line 73077: 025190 26.03 18:31:30.30 [100.92.78.236] 84 FCT-1011-BTSOMex <26.03 18:31:28.436902> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 11:IsActiveFault: (fault (1837) arguments: (1807, 49266, 0, false, cell, -1, , unit, false))Line 73081: 025192 26.03 18:31:30.30 [100.92.78.236] 86 FCT-1011-BTSOMex <26.03 18:31:28.437270> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 13:CheckObjectStatus: (fault (1837) arguments: (49266, faulty, 0, unit, , unit, ))Line 73103: 025198 26.03 18:31:30.38 [100.92.78.236] 8c FCT-1011-BTSOMex <26.03 18:31:28.437501> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 18:IsActiveFault: (fault (1837) arguments: (1810, 49266, 0, false, unit, -1, , unit, false))Line 73105: 025199 26.03 18:31:30.38 [100.92.78.236] 8d FCT-1011-BTSOMex <26.03 18:31:28.437615> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 36:WriteDBObject: (fault (1837) arguments: (unit, state, severity, 49266, -1, , , , 1, ))Line 73107: 025200 26.03 18:31:30.38 [100.92.78.236] 8e FCT-1011-BTSOMex <26.03 18:31:28.438053> 1D6 INF/LGC/FAUL T, FDCL: fault (1837) stored to unit [0xC072] Line 74837: 025830 26.03 18:31:30.800 [100.92.78.236] fc FCT-1011-BTSOMex <26.03 18:31:28.773369> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 38:ReadDBObject: (fault (1837) arguments: (unit, oam_agent_type, cpri_agent_1, 49266, -1, subrack, FR, false, , -1, ))Line 74841: 025832 26.03 18:31:30.800 [100.92.78.236] fe FCT-1011-BTSOMex <26.03 18:31:28.774425> 1D3 INF/LGC/FAUL T, FD: (uid:101) 40:ExecuteRecoveryAction: (fault (1837), DisableDlAntCarriersState, args: ' 49266')Line 74867: 025841 26.03 18:31:30.811 [100.92.78.236] 08 FCT-1011-BTSOMex <26.03 18:31:28.779614> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 44:SendDirectAlarm: (fault (1837) arguments: (-1, 3, 1, 49266, 1837, 0, unit, , false, 1837, , , -1))Line 74869: 025842 26.03 18:31:30.811 [100.92.78.236] 09 FCT-1011-BTSOMex <26.03 18:31:28.779788> 1D6 INF/LGC/FAUL T, FDCL: fault (1837) stored to unit [0xC072] Line 75481: 026112 26.03 18:31:31.80 [100.92.78.236] 78 FCT-1011-BTSOMex <26.03 18:31:28.843818> 1D9 INF/LGC/FAUL T, FDAR: received alarm 0x7653 start for fault (1837) from unit [0xC000], LCR[3]Line 75617: 026150 26.03 18:31:31.122 [100.92.78.236] 9e FCT-1011-BTSOMex <26.0318:31:28.846998> 1D3 INF/LGC/FAUL T, FDDC: (uid:101) 121:RehandleFaults: (fault (1837) arguments: (unitscell, 49266, -1, AntennaLine, -1))Search "fault" (3848 hits in 1 file)以上内容仅供参考。

合集下载

RRU驻波比告警排查指导手册

RRU驻波比告警排查指导手册

驻波比告警排查指导文件版本说明作者参考资料1.[列出参考资料名称]2.[列出参考资料名称，需增加参考资料项，请在行末回车]目录1驻波比查询方法 (3)1.1通过LMT-B查询驻波比的方法 (3)1.2通过OMM查询驻波比的方法 (3)1.3通过透明通道查询RRU驻波比的方法 (4)2驻波比告警的定位方法 (4)2.1故障分析 (4)2.2多通道RRU交叉定位法 (5)2.3单通道RRU驻波比告警处理方法 (5)1驻波比查询方法1.1通过LMT-B查询驻波比的方法双击要查看的RRU，如图所示，点击“RRU驻波比查询”1.2通过OMM查询驻波比的方法在NODEB动态数据管理中，选择“RRU管理”菜单，点击“驻波比查询”按钮1.3通过透明通道查询RRU驻波比的方法RRU_TST->showswratevalue = 8 = 0x8RRU_TST->DWPTS VSWR:Car Path FrontIQ BackIQ DiffIQ WaveRate0 0 -54.16 -62.13 -7.97 2.330 1 -54.72 -58.06 -3.35 5.250 2 -49.79 -62.60 -12.81 1.590 3 -48.67 -69.26 -20.59 1.210 4 -47.06 -67.38 -20.33 1.210 5 -47.70 -64.26 -16.56 1.350 6 -51.37 -64.20 -12.83 1.590 7 -50.89 -76.04 -25.14 1.12驻波比为5.25，前向(FrontIQ)正常，反向（BackIQ）与其他通道相比过高。

2驻波比告警的排查方法2.1故障分析分析：某多通道RRU出现部分通道下行驻波比告警后，先排除是否配置功率异常小，或发射通道坏，再检查外部射频线缆连接不良，线缆断开，或者线缆质量存在问题。

解决方法：1)观察配置功率是否异常小，可适当抬高配置功率，看驻波告警是否能消除。

爱立信BTS设备二级告警操作手册

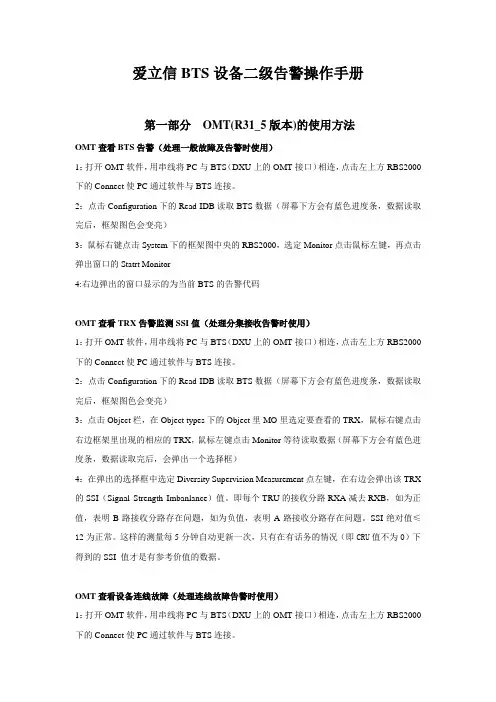

爱立信BTS设备二级告警操作手册

爱立信BTS设备二级告警操作手册第一部分OMT(R31_5版本)的使用方法OMT查看BTS告警（处理一般故障及告警时使用）1：打开OMT软件，用串线将PC与BTS（DXU上的OMT接口）相连，点击左上方RBS2000下的Connect使PC通过软件与BTS连接。

2：点击Configuration下的Read IDB读取BTS数据（屏幕下方会有蓝色进度条，数据读取完后，框架图色会变亮）3：鼠标右键点击System下的框架图中央的RBS2000，选定Monitor点击鼠标左键，再点击弹出窗口的Statrt Monitor4:右边弹出的窗口显示的为当前BTS的告警代码OMT查看TRX告警监测SSI值（处理分集接收告警时使用）1：打开OMT软件，用串线将PC与BTS（DXU上的OMT接口）相连，点击左上方RBS2000下的Connect使PC通过软件与BTS连接。

2：点击Configuration下的Read IDB读取BTS数据（屏幕下方会有蓝色进度条，数据读取完后，框架图色会变亮）3：点击Object栏，在Object types下的Object里MO里选定要查看的TRX，鼠标右键点击右边框架里出现的相应的TRX，鼠标左键点击Monitor等待读取数据（屏幕下方会有蓝色进度条，数据读取完后，会弹出一个选择框）4：在弹出的选择框中选定Diversity Supervision Measurement点左键，在右边会弹出该TRX 的SSI（Signal Strength Imbanlance）值。

即每个TRU的接收分路RXA减去RXB，如为正值，表明B路接收分路存在问题，如为负值，表明A路接收分路存在问题。

SSI绝对值≤12为正常。

这样的测量每5分钟自动更新一次，只有在有话务的情况（即CRU值不为0）下得到的SSI 值才是有参考价值的数据。

OMT查看设备连线故障（处理连线故障告警时使用）1：打开OMT软件，用串线将PC与BTS（DXU上的OMT接口）相连，点击左上方RBS2000下的Connect使PC通过软件与BTS连接。

5G网络告警分析处理

5G网络告警分析处理

5G网络告警分析处理
目录 1、射频类故障处理流程
射频类告警处理流程
1、判断BBU到RRU光纤故障，可以使用光功率计测试收光功率， 接收光功率下限-14dBm。 2、判断光模块故障，可以使用替换法，即把好的小区的光模块 与故障小区光模块互换。
射频类告警处理1-离线类
射频单元维护链路异常告警、射频单元交流掉电告警、射频单元CPRI接口异常告警、射频单元光模块收 发异常告警、BBUIR光模块收发异常告警等
3、干扰排查。确认GPS配置和设备硬件无故：
令DSP GPSSNR查询 提取主控
卫星的信噪比，大部分 板一键式
都为0；因此，怀疑
日志送研
GPS天线周围存在干扰； 发进行分
析，分析
报告显示，
卫星信噪
比较低，
进一步确
认干扰存
在；
步骤三：现场 步骤四：因为该站点
➢ 功分器故障定位步骤 跳过功分器设备，把GPS天馈直接接到其中一台主设备，查询GPS状态，判断功分器是否 故障。
18
4G时钟类故障处理案例-星卡锁星不足告警
问题描述
同一物理站点泸水三 河村委会站点，同时 开通TDD泸水县三河 村委会-LHHN及FDD 泸水县三河村委会FHHN站点，查看基 站告警，两个站点同 时上闪断上报“星卡 锁星不足告警”；
4G时钟类故障处理案例-星卡锁星不足告警
告警处理过程
1、GPS配置检查。使用MML命令DSP GPS/LST GPS查询GPS状态发现，GPS工作模式、天线掩角配置等 均正常。因此，排除因GPS配置错误导致“星卡锁星不足告警”；
2、硬件检查。现场排查主控板、GPS、接头以及他们之间的馈线均连接完好，并查看当前告警也无硬件相 关告警。因此，排除因硬件故障导致“星卡锁星不足告警”；
驻波比告警及分级接收告警的原因及常规处理办法

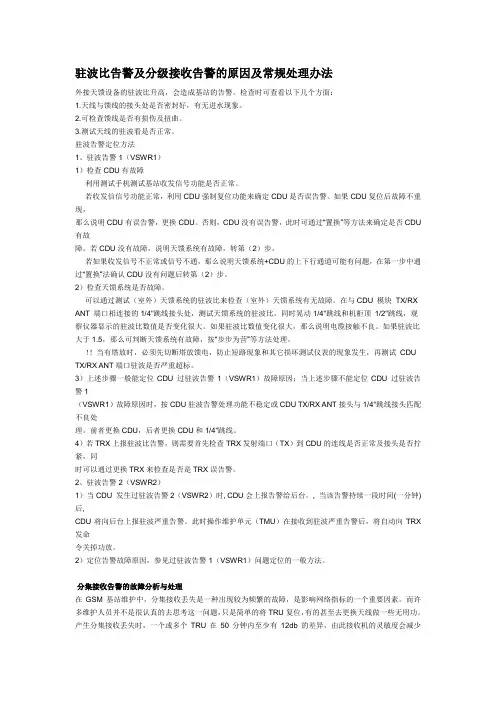

驻波比告警及分级接收告警的原因及常规处理办法
