外场RRU典型故障现象及简易分析外场RRU典型故障现象及简易分析方法（0309合成版）RRU通道故障：发射通道故障、接收通道故障、检测通道故障、校准线缆接错，驻波比告警等等。
A，告警处理具体方式1.1驻波比告警分析：可能外部射频线缆连接不良，线缆断开，或者线缆质量存在问题。
解决方法：1)如果只是某些通道出现驻波告警，重新连接故障通道的线缆或者更换该通道射频线缆（可能是天线故障，需要通过交叉判断定位是跳线故障、还是天线故障、还是RRU内部故障）；2)如果8个通道同时出现驻波告警，请重新连接校正通道的线缆或者更换校正通道射频线缆；3)如果以上步骤没有解决问题，可能内部线缆出现问题，请更换R08i整机。
1.2下行通道增益过低告警分析：下行天线校正时，如果通道异常，（记得下行导频功率和配置功率不得大于3db），会上报此告警解决方法：1)检查R08i上是否还有驻波比告警，如果同时出现驻波比告警则有可能该通道线缆连接不好导致。
如果8个通道同时出现增益过低告警，则需检查校正天线的线缆连接。
线缆重新连接好后，可以手动做一次天线校正，看是否能恢复。
2)如果步骤1不行，重启R08i；3)如果步骤2不行，请更换R08i整机。
1.3接收通道增益过高或过低告警分析：接收通道增益过高或者过低是由天线校正上报的，ShowAcSubFn命令中上行子帧幅度低于2000，则上报接收通道增益过低告警；如果超过35000，则上报接收通道增益过高告警。
解决方法：1)检查R08i上是否还有驻波比告警，如果同时出现驻波比告警则有可能该通道线缆连接不好导致。
如果8个通道同时出现增益过低告警，则需检查校正天线的线缆连接。
线缆重新连接好后，可以手动做一次天线校正，看是否能恢复。
2)如果步骤1不行，重启R08i；3)如果步骤2不行，请更换R08i整机。
1.4下行输出欠/过功率告警分析：RRU建有小区后(对RRU而言是指载波处于有效(Valid)状态)，每隔一定时间进行一次DWPTS功率检测（仅对主载波，辅载波无DWPTS信号）。
驻波比告警及分级接收告警的原因及常规处理办法外接天馈设备的驻波比升高，会造成基站的告警。
检查时可查看以下几个方面：1.天线与馈线的接头处是否密封好，有无进水现象。
2.可检查馈线是否有损伤及扭曲。
3.测试天线的驻波看是否正常。
驻波告警定位方法1、驻波告警1（VSWR1）1）检查CDU有故障利用测试手机测试基站收发信号功能是否正常。
若收发信信号功能正常，利用CDU强制复位功能来确定CDU是否误告警。
如果CDU复位后故障不重现，那么说明CDU有误告警，更换CDU。
否则，CDU没有误告警，此时可通过“置换”等方法来确定是否CDU 有故障。
若CDU没有故障，说明天馈系统有故障，转第（2）步。
若如果收发信号不正常或信号不通，那么说明天馈系统+CDU的上下行通道可能有问题，在第一步中通过“置换”法确认CDU没有问题后转第（2）步。
2）检查天馈系统是否故障。
可以通过测试（室外）天馈系统的驻波比来检查（室外）天馈系统有无故障。
在与CDU 模块TX/RX ANT 端口相连接的1/4"跳线接头处，测试天馈系统的驻波比，同时晃动1/4"跳线和机柜顶1/2"跳线，观察仪器显示的驻波比数值是否变化很大。
如果驻波比数值变化很大，那么说明电缆接触不良。
如果驻波比大于1.5，那么可判断天馈系统有故障，按“步步为营”等方法处理。
！！当有塔放时，必须先切断塔放馈电，防止短路现象和其它损坏测试仪表的现象发生，再测试CDU TX/RX ANT端口驻波是否严重超标。
3）上述步骤一般能定位CDU 过驻波告警1（VSWR1）故障原因；当上述步骤不能定位CDU 过驻波告警1（VSWR1）故障原因时，按CDU驻波告警处理功能不稳定或CDU TX/RX ANT接头与1/4"跳线接头匹配不良处理。
前者更换CDU，后者更换CDU和1/4"跳线。
4）若TRX上报驻波比告警，则需要首先检查TRX发射端口（TX）到CDU的连线是否正常及接头是否拧紧，同时可以通过更换TRX来检查是否是TRX误告警。
处理驻波比告警参考方式外接天馈设备的驻波比升高，会造成基站的告警。
检查时可查看以下几个方面：1.天线与馈线的接头处是否密封好，有无进水现象。
2.可检查馈线是否有损伤及扭曲。
3.测试天线的驻波看是否正常。
驻波告警定位方法1、驻波告警1（VSWR1）1）检查CDU有故障利用测试手机测试基站收发信号功能是否正常。
若收发信信号功能正常，利用CDU强制复位功能来确定CDU是否误告警。
如果CDU 复位后故障不重现，那么说明CDU有误告警，更换CDU。
否则，CDU没有误告警，此时可通过“置换”等方法来确定是否CDU有故障。
若CDU没有故障，说明天馈系统有故障，转第（2）步。
若如果收发信号不正常或信号不通，那么说明天馈系统+CDU的上下行通道可能有问题，在第一步中通过“置换”法确认CDU没有问题后转第（2）步。
2）检查天馈系统是否故障。
可以通过测试（室外）天馈系统的驻波比来检查（室外）天馈系统有无故障。
在与CDU 模块TX/RXANT 端口相连接的1/4"跳线接头处，测试天馈系统的驻波比，同时晃动1/4"跳线和机柜顶1/2"跳线，观察仪器显示的驻波比数值是否变化很大。
如果驻波比数值变化很大，那么说明电缆接触不良。
如果驻波比大于1.5，那么可判断天馈系统有故障，按“步步为营”等方法处理。
！！当有塔放时，必须先切断塔放馈电，防止短路现象和其它损坏测试仪表的现象发生，再测试CDUTX/RX ANT端口驻波是否严重超标。
3）上述步骤一般能定位CDU 过驻波告警1（VSWR1）故障原因；当上述步骤不能定位CDU 过驻波告警1（VSWR1）故障原因时，按CDU驻波告警处理功能不稳定或CDU TX/RX ANT接头与1/4"跳线接头匹配不良处理。
前者更换CDU，后者更换CDU和1/4"跳线。
4）若TRX上报驻波比告警，则需要首先检查TRX发射端口（TX）到CDU的连线是否正常及接头是否拧紧，同时可以通过更换TRX来检查是否是TRX误告警。
驻波比告警和幅相一致性告警处理方案1.1 驻波比告警问题故障现象说明：通过基站网管系统OMCR，出现通道驻波比告警，定位驻波比告警支路。
具体如下：故障原因分析：●原因一：支路天馈连接异常引起支路驻波比较大，上报驻波比告警；●原因二：RRU本身支路异常，外螺纹损坏或内部天线输出口挤压变形，无法与外接馈线正常连接，上报驻波比告警；☑解决办法：故障处理步骤：步骤一：通过基站网管系统OMCR确认告警支路，具体如下图：说明：该图中说明为RRU第1天线支路上报驻波比告警；步骤二：通过RRU本地查询，进一步确定故障支路重新手动打开告警支路，查询开支路情况下该支路驻波比是否正常，有如下两种方案：①在RRU底层9C5W下输入如下命令：其中90001为驻波比告警码；1表示第一支路天线；1，4，1，“”为命令函数；输入该命令后在一个告警周期内（5分钟）查询驻波比告警是否清除，如清除则查询驻波比检测值，未清除则转②；②复位RRU，在RRU正常启动建立小区后，马上查询驻波比检测值；查询驻波比检测值，分析如下所示：该8支路驻波比显示值小于25，最大值21也不是很接近25，为正常状态，如出现大于25或者23以上情况，则该支路驻波比异常，继续步骤三；如下图所示为异常支路：注：驻波比告警门限由bbu设定，下行功率小于25dbm时不会触发驻波比告警步骤三：工程更换馈线头，判定RRU故障或天馈故障更换告警支路与相邻正常支路馈线头，重复步骤二；1）若告警随着馈线转移，即为天馈系统问题，通过倒换天线端相应端口支路馈线头判定馈线问题或者天线问题，并更换相应设备；2）若告警不随着馈线转移，即RRU支路问题，更换RRU；1.2 幅相一致性告警问题故障现象说明：通过基站网管系统OMCR，查询出现幅相一致性告警，告警类型有接收通道天线通道幅相一致性告警和发射通道天线通道幅相一致性告警两种类型，具体如下：故障原因分析：●原因一：馈线支路异常，导致支路AC环回校准异常，产生幅相一致性告警；●原因二：RRU支路异常，产生幅相一致性告警；☑解决办法：故障处理步骤：步骤一：通过基站网管系统OMCR确定告警支路，如下图：OMCR中显示活动告警栏：说明：该图中显示为RRU第2天线支路出现接收发射通道幅相一致性告警步骤二：通过机房远端RRU底层查询，初步分析故障支路通过RRU底层命令进行信息查询，查取各支路AC校准值，确定故障支路。
处理告警的方法总结1、驻波告警：门限为1.5，及时申请驻波比。
驻波比首先需要校准，确保测量时显示校准有效，还利用到频率扫频和故障定位，具体使用方法如下：测试驻波比的步骤：1）、按ON/OFF键开机，开机后按“ENTER”确认。
2）、按“MODE”键，选择测量模式中的频率驻波或故障定位驻波进行测试。
3）、按“FREQ”键选择频率范围，输入F1起始和F2结束频率。
（注：GSM:890-960,DCS:1710-1880,TD:1880-2025)4）、用校准器连接驻波比后按“3”键依次进行开路、短路、负载校准，屏幕上会显示“校准有效”字样，开始进行测试。
5）、按AMPLITUDE键，选择顶线和底线，顶线一般设为1.5，底线为1.0，然后按ENTER键确认。
（频率驻波测试方法）6）、按AMPLITUDE键，选择D1和D2，D1一般设为0米，D2根据现场测试需要进行设置，然后按ENTER键确认。
（故障定位驻波测试方法）7）、将要测试的天馈线连接到测试端口，观察显示出来的波形，读取相应的参数值。
（按“8 ”MARKER键，再按M1标记到波峰读取相应的参数值就可以了）。
2、光收发告警：检查设备是否已取电，光纤有无损坏或头子被污染（带功率计），光收发告警使能是否多开启了，最坏情况是设备收发模块故障。
3、过温告警：有具体的门限，在机房环境通风较差或设备较多的地方，申请安装空调。
4、下行输入欠功率告警：确认宏蜂窝是否已开通，检查近端机馈线口头子是否损坏或未拧紧，确认大功率耦合器型号是否正确及是否损坏。
另外，要确认监控卡是否安装好，如无，则有可能出现这个问题。
5、监控电池告警：检查监控电池是否插好，如插好，则有可能监控电池充电未完成，可先关闭告警使能，过段时间后再开启，还不行，可考虑更换。
总之，在处理故障时要有耐心，切忌急躁，不断积累经验，争取一次性解决，在此仅表达一下自己的看法，希望能能学习更多的解决故障的捷径和方法！谢谢！。

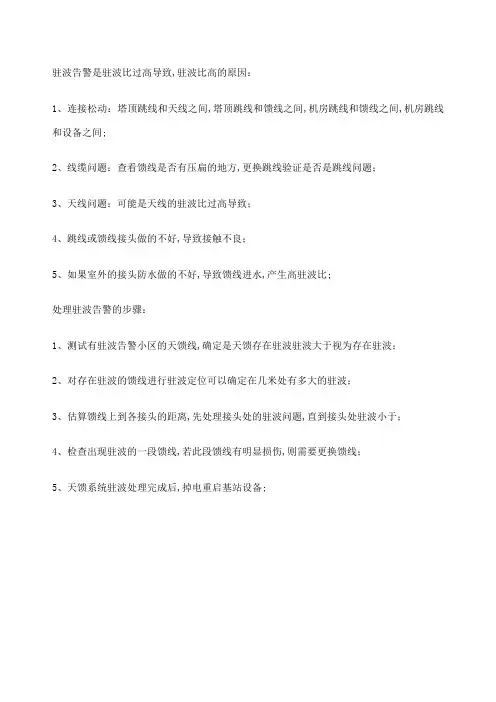

驻波告警是驻波比过高导致,驻波比高的原因：
1、连接松动：塔顶跳线和天线之间,塔顶跳线和馈线之间,机房跳线和馈线之间,机房跳线和设备之间;
2、线缆问题：查看馈线是否有压扁的地方,更换跳线验证是否是跳线问题；
3、天线问题：可能是天线的驻波比过高导致；
4、跳线或馈线接头做的不好,导致接触不良；
5、如果室外的接头防水做的不好,导致馈线进水,产生高驻波比;
处理驻波告警的步骤：
1、测试有驻波告警小区的天馈线,确定是天馈存在驻波驻波大于视为存在驻波；
2、对存在驻波的馈线进行驻波定位可以确定在几米处有多大的驻波；
3、估算馈线上到各接头的距离,先处理接头处的驻波问题,直到接头处驻波小于；
4、检查出现驻波的一段馈线,若此段馈线有明显损伤,则需要更换馈线；
5、天馈系统驻波处理完成后,掉电重启基站设备;。
室内分布系统驻波告警等故障处理
一般室分驻波告警问题出现有几类情况
第一、就是馈线松动造成驻波告警，排除方法最好是用驻波仪器定位问题点，然后重新做好馈头，让告警消除。
如果没带驻
波仪器的话，就灵活运用随身带的其他器件工具，比如负载
或者天线。
用这两种器件从设备开始一节一节排除问题点，
直至发现问题为止。
第二、是器件损坏造成驻波告警，排除方法同第一点，找到问题点后跟换器件。
第三、是器件或者馈线头进水造成驻波告警，排除方法同第一点，找出问题点后更换器件或者更换馈线。
第四、是施工过程中施工人员因疏忽把器件装反或者接口接错造成驻波告警。
这种方法比较容易处理，找出问题点后调换接
口就行。
第五、设备本身问题造成告警（这类比较少见）。
排除方式是拿负载或者天线直接堵住设备，或者用频谱仪测试设备输出状况。
第六、是馈线弯曲度过大，造成信号输出损耗过大而出现告警，这种情况需要驻波仪器测试定位后更换馈线，或者调整馈线
弯曲度后解决。
这是六类常见驻波告警排除和处理方式。
一般室分系统驻波故障处理排查应从设备开始，其次是主干，后是平层分支，最后到器件天线。
室分系统除了驻波告警问题外，还存在设备链路异常告警，这主要涉及到传输链路上，排除方法是从设备光模块检查开始到尾纤再到传输光缆一一测试检查。
测试工具一般为光功率器。
一般设备要处理的告警基本上是驻波告警和链路异常告警这两种，室内分布其实还存在其他很多的问题，比如宕站问题（宕站问题一般是因停电造成的），设备输出功率问题、切换问题、掉话问题等这些需要更加专业的仪器和技术人员对系统进行优化测试分析后才能处理好。
驻波故障的处理流程
驻波故障在网管的告警名称为：下行驻波比告警；驻波比全
称为电压驻波比。
移动规范：驻波比值〈1.4.
1：处理驻波比故障需要准备的工具：Sitemaster表；壁纸刀；斜口钳；
扳手；馈线街头；普通期间（功分器及耦合器）；馈线。
2:出告警后，系统自动派发故障工单，先由后台受累，在转排给分账
户，维护人员受理分账户工单，受理前往站点处理。
3：下站途中电话联系后台监控查看发生驻波的RRU是那一台，根据
提供的信息查看图纸RRU安装对应的位置。
4：到站联系业主进站，迅速找到对应的故障点。
5：先看设备VSWR灯是否亮红灯，出现驻波告警，此灯都会亮红灯。
6：用Sitemaster表进行测试，对故障点进行定位。
常见引起驻波故障的原因：馈线接头，器件老化；馈线弯曲较大，馈线破损；天线损坏。
A.在故障点处，拧下馈线接头，负载堵上在接头出，查看馈线接头有无问题。
如果堵负载后还是有驻波重新做馈线接头，反之继续排查。
B.继续排查，在器件后堵负载，判断是否为器件故障导致，如果为器件故障，更换器件，反之继续处理。
C.继续排查，排查馈线是否弯度过大或损坏，如果线缆故障，跟换馈线，
反之继续处理。
D.检查天线是否故障，如果天线故障更换天线。
7：处理完后查看VSWR是否熄灭，熄灭后和后台核对告警是否清除。
8：后台核对清除后进行回单，对于更换馈线，馈线接头，重新做馈线街头，选择系回单；对于更换期间选择：系统-硬件（对故障情况进行描述）回单。

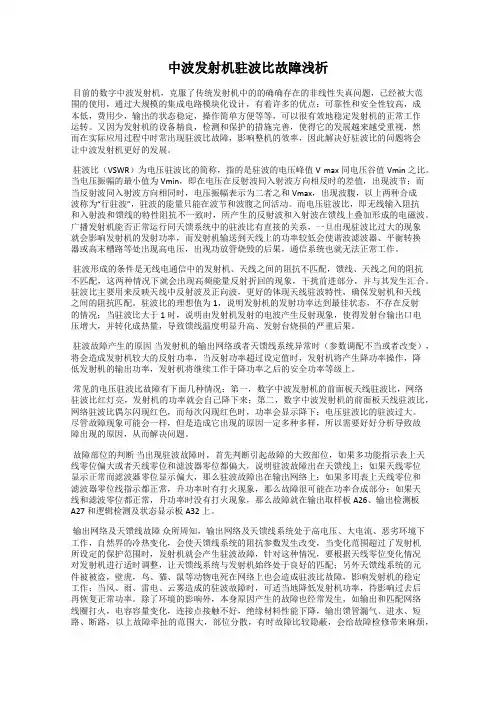

中波发射机驻波比故障浅析目前的数字中波发射机，克服了传统发射机中的的确确存在的非线性失真问题，已经被大范围的使用，通过大规模的集成电路模块化设计，有着许多的优点：可靠性和安全性较高，成本低，费用少，输出的状态稳定，操作简单方便等等，可以很有效地稳定发射机的正常工作运转。
又因为发射机的设备精良，检测和保护的措施完善，使得它的发展越来越受重视，然而在实际应用过程中时常出现驻波比故障，影响整机的效率，因此解决好驻波比的问题将会让中波发射机更好的发展。
驻波比（VSWR）为电压驻波比的简称，指的是驻波的电压峰值V max同电压谷值Vmin之比。
当电压振幅的最小值为Vmin，即在电压在反射波同入射波方向相反时的差值，出现波节；而当反射波同入射波方向相同时，电压振幅表示为二者之和Vmax，出现波腹，以上两种合成波称为“行驻波”，驻波的能量只能在波节和波腹之间活动。
而电压驻波比，即无线输入阻抗和入射波和馈线的特性阻抗不一致时，所产生的反射波和入射波在馈线上叠加形成的电磁波。
广播发射机能否正常运行同天馈系统中的驻波比有直接的关系，一旦出现驻波比过大的现象就会影响发射机的发射功率，而发射机输送到天线上的功率较低会使谐波滤波器、平衡转换器或高末槽路等处出现高电压，出现功放管烧毁的后果，通信系统也就无法正常工作。
驻波形成的条件是无线电通信中的发射机、天线之间的阻抗不匹配，馈线、天线之间的阻抗不匹配，这两种情况下就会出现高频能量反射折回的现象，干扰前进部分，并与其发生汇合。
驻波比主要用来反映天线中反射波及正向波，更好的体现天线驻波特性，确保发射机和天线之间的阻抗匹配。
驻波比的理想值为1，说明发射机的发射功率达到最佳状态，不存在反射的情况；当驻波比大于1时，说明由发射机发射的电波产生反射现象，使得发射台输出口电压增大，并转化成热量，导致馈线温度明显升高、发射台烧损的严重后果。
驻波故障产生的原因当发射机的输出网络或者天馈线系统异常时（参数调配不当或者改变），将会造成发射机较大的反射功率，当反射功率超过设定值时，发射机将产生降功率操作，降低发射机的输出功率，发射机将继续工作于降功率之后的安全功率等级上。
驻波比告警排查指导文件版本说明作者参考资料1.[列出参考资料名称]2.[列出参考资料名称，需增加参考资料项，请在行末回车]目录1驻波比查询方法 (3)1.1通过LMT-B查询驻波比的方法 (3)1.2通过OMM查询驻波比的方法 (3)1.3通过透明通道查询RRU驻波比的方法 (4)2驻波比告警的定位方法 (4)2.1故障分析 (4)2.2多通道RRU交叉定位法 (5)2.3单通道RRU驻波比告警处理方法 (5)1驻波比查询方法1.1通过LMT-B查询驻波比的方法双击要查看的RRU，如图所示，点击“RRU驻波比查询”1.2通过OMM查询驻波比的方法在NODEB动态数据管理中，选择“RRU管理”菜单，点击“驻波比查询”按钮1.3通过透明通道查询RRU驻波比的方法RRU_TST->showswratevalue = 8 = 0x8RRU_TST->DWPTS VSWR:Car Path FrontIQ BackIQ DiffIQ WaveRate0 0 -54.16 -62.13 -7.97 2.330 1 -54.72 -58.06 -3.35 5.250 2 -49.79 -62.60 -12.81 1.590 3 -48.67 -69.26 -20.59 1.210 4 -47.06 -67.38 -20.33 1.210 5 -47.70 -64.26 -16.56 1.350 6 -51.37 -64.20 -12.83 1.590 7 -50.89 -76.04 -25.14 1.12驻波比为5.25，前向(FrontIQ)正常，反向（BackIQ）与其他通道相比过高。
2驻波比告警的排查方法2.1故障分析分析：某多通道RRU出现部分通道下行驻波比告警后，先排除是否配置功率异常小，或发射通道坏，再检查外部射频线缆连接不良，线缆断开，或者线缆质量存在问题。
解决方法：1)观察配置功率是否异常小，可适当抬高配置功率，看驻波告警是否能消除。
驻波比告警处理方法
技术案例标题：
关于驻波比过高告警处理方法
故障现象描述：
载频板或者RRU连接到天线的时候，会出现的一种告警，假如有驻波比告警的话，载频板或者RRU的的驻波比告警灯会亮红灯，这就说明是有驻波比告警了。
告警采集描述
驻波比是一个比例，通常苏州这边是要求在1.5以下是正常的，优秀的一般在1.3以下，假如高于1.5的时候载频板或者RRU的驻波比告警灯是会亮起来的；假如在1.3以上1.5以下灯一般不会亮，但是在BSC侧能看看到具体的值，也是需要整改一下的
故障原因分析：
1．可能问题出在跳线的头子上的，连接载频板或者RRU与天线的时候，每一个载频板总共2根线有四个跳线头子，一般来说问题出现在跳线头子上的概率很大
2．可能出现在跳线两头的设备，一头是载频板，一头是天线，都有可能。
3．可能出现在跳线上面，中间可能有些弯折的地方，会有所影响处理过程：
1．先检查跳线头子，看是否是头子的松动或者头子的连接处是否良好来解决故障
2．可以更换载频板（RRU）或者天线
3．更换跳线
建议与总结
1．对于这样的故障，我们要理清楚这个故障所在设备的位置，具体到点，然后根据这个位置的组成部分，一一排查，肯定能解决问题。
基站驻波超标处理经验近期我们对网管检测中发现的驻波比大于1.4的扇区进行整改，现将处理过程中的一些经验做一下总结，请各位同事参考。
主要分为对室外宏站的处理和对室分系统的处理。
对室外宏站的处理设备连接图可能的故障点1 架顶A接头松动。
现象为用手可以拧动。
2．2避雷器问题，导致驻波超标。
2．3 室外7/8馈线到1/2馈线的接头进水。
2．4 室外1/2馈线到天线处接头进水。
2．5 天线老化。
处理流程3．1借基站钥匙，在进站前通知联通或江头电信网管人员。
3．2请网管人员进行驻波检测，并对驻波超标的扇区进行闭塞操作。
3．3将机架顶天馈甩开，接入驻波仪，测量天馈频率驻波，并定位驻波超标点位置。
3．4对可疑点的接头进行检查，是否松动和进水。
3．5如确定驻波超标点位置在避雷器处，可进行跳过避雷器的直连测试，以确认后端天馈好坏。
3．6通过对TRX和RX进行驻波测试，如果超标点都在室外天线处，可以确定为天线引起，检查是否老化或连接头好坏。
3．7根据现场勘查，特别注意采取了功分或合路的扇区，功分器和合路器是否引起了驻波超标。
3．8问题确认完毕，可以整改的现场整改，暂时不能整改的提出备件需求。
3．9恢复接头等，请网管人员开启闭塞的扇区，检查网管侧驻波情况是否达标。
3．10现场用CDMA手机拨测，正常后可以离开。
现网处理案例4.1现网基站1，现场检测发现频率驻波超标，而线性驻波正常，在室内避雷器处驻波略高，将避雷器甩开进行直接，恢复后测试驻波恢复正常。
4.2现网基站2，现场测试发现在天线处驻波超标，检查天线处接头没有进水，在室外7/8和2/1馈线接头处用驻波表测量，显示仍为天线驻波超标，现场检查天线存在老化现象（此站为他处移来），需要进行更换。
4.3现网基站3第二扇区，现场检测发现驻波超标，显示位置在60米处，到房顶检查，发现该扇区在室外进行了功分，功分器接法不合理，置于室外并且分叉处朝上，拆开包扎发现功分器进水，问题点得到确认。
运营商LOGO驻波比故障处理指南V1.0法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即：您已同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有中兴通讯股份有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及中兴通讯的专有信息。
未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
和是中兴通讯的注册商标。
中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不：以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。
中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: 邮箱: doc@关于这篇文档目录1驻波比概念 (1)2驻波比产生的原因 (1)3影响传输线和天线系统品质的因素 (1)4驻波比问题处理 (2)5工程实施一般步骤 (3)图目录图4-1 典型传输线扫描示例图 (3)1 驻波比概念VSWR（Voltage Standing Wave Ratio）电压驻波比：传输介质阻抗不匹配时, 通过该介质传送的部分电磁波被反射回来，这驻留在传输介质中的电磁波称为驻波。
相关公式：SWR=R/r=(1+K)/(1-K)反射系数K=(R-r)/(R+r)(K为负值时表明相位相反)上述式中R和r分别是输出阻抗和输入阻抗。
当两个阻抗数值相同时，即达到完全匹配，反射系数K等于0，驻波比为1。
DAM中波发射机出现驻波故障的几种原因和检修方法故障1 灰尘过多造成的驻波比故障故障现象：一部DAM 10kW发射机，前面板天线驻波比、网络驻波比红灯亮，发射机自动降功率。
故障检查：天线和网络零位指示均偏大，调整发射机前面板的“负载”、“调谐”旋钮，天线驻波比正常，可以调下来，而网络驻波比偏大，倒备机播出正常。
因此判断本发射机输出网络失谐。
打开发射机网络柜，反复检查，发现网络电流取样板上的电流磁环线圈上有大量灰尘。
故障处理：用刷子和吸尘器清洁干净后，重新开机正常。
故障分析：这是由于网络电流取样板的磁环上有大量积灰，使得取样错误，造成了驻波比故障。
而这些灰尘是在清洁机箱顶部时无意碰落的，刚巧落在磁环上。
所以说，在设备维护时，要多加注意，防止维护不当造成新的故障。
故障2 季节变化造成的匹配网络失谐故障故障现象：一台25kW DAM中波发射机，出现主机功放电流超过100A、天线驻波比报警、自动降功率故障。
故障分析与处理：初步判定输出网络或天线调配系统阻抗匹配失谐。
首先接假负载试机，工作正常，功放电流超过100A也没有出现驻波比报警, 判定是季节变换导致天线地阻变化、进而造成天线匹配网络失谐，产生驻波, 关机后用网络分析仪调整天线匹配网络，反复调整使天线零位降至最低，开机缓慢升功率，功放电流达到120A，也没有出现驻波比过大报警。
这次故障与天线匹配网络有关，季节变换导致地阻发生变化。
中波发射天馈线系统的阻抗，会随着季节的变化而变化，因此在季节交替时，要适时的对天馈线阻抗进行测试和调整，确保发射机工作在最佳状态。
故障3 天线阻抗变化造成的天线零位偏高故障处理故障现象：一部DM-10kW发射机，天线零位偏高, 经常出现驻波比故障报警。
由于发射场地限制, 发射塔只有地井没有地网，每逢降雨大风天气天线接地电阻都会有变化, 因此判定可能由于近期天气变化、连续降雨所致。
调机过程：首先用网络分析仪调整统调房的天线匹配网络,实测网络阻抗。
驻波比过高排查陈碧明1. 故障现象驻波比是表征反射信号大小的参数，或者说是衡量系统匹配情况的参数。
驻波比越大，说明反射回来的信号越多，有用信号的电平值就越低，如果设备之间或者设备与接头、线缆之间匹配的越好，驻波比就越低，反之，驻波比就高。
2．故障排查过程归结故障原因，主要是工程问题，少数是由于线缆故障导致，极少是设备本身某个通道故障：在实际工程中，由于施工队施工水平原因，接头制作质量不高，造成RRU驻波比异常；其次在射频线缆布放过程中弯曲半径过小，或者布放好的线缆受到外界损坏导致驻波比异常（比如线缆外皮破裂导致线缆介电常数改变等）。
1、对于驻波比故障，可以通过驻波测试仪Sitemaster来测量，正常情况下驻波比应该在1.3^1.5之间，如果高于这个值，可使用Sitemaster里的故障定位来确定驻波异常的位置，定位结果会显示为故障点到测试点的距离，单位一般是米，根据定位结果可以确定问题所在，可能会是线缆接头处，或者器件汇接处，也可能是线缆中间的某个部分（线缆受损）。
2、使用频谱仪测试每一个节点的输出功率，例如：RRU输出口功率为25dBm，那么经过0.5米跳线后至少应该在24左右，如果衰耗过大，说明跳线或接头有问题，同理，如果经过跳线输出的功率为24，那么天线侧接头或天线有问题，以此类推，即可定位到故障点。
3、现场也可在检查完故障通道接头的基础上采用“交叉法”定位到故障。
3．相关原理知识１）驻波的概念。
当馈线和器件、天线等匹配时（线缆的特性阻抗、器件的工作频段等参数的匹配），高频能量全部被负载（如天线）吸收，馈线上只有入射波，没有反射波，此时馈线上传输的是行波，馈线上各处的电压幅度相等，馈线上任意一点的阻抗都等于它的特性阻抗。
而当馈线与器件、天线等不匹配时，负载就不能全部将馈线上传输的高频能量吸收，而只能吸收部分能量，入射波的一部分能量反射回来形成反射波。
在不匹配的情况下,馈线上同时存在入射波和反射波，两者叠加，在入射波和反射波相位相同的地方振幅相加最大，形成波腹；而在二者相位相反的地方振幅相减为最小，形成波节，其它各点的振幅则介于波腹与波节之间，这种合成波称为驻波。
我遇到的影响驻波比告警的几个因素
驻波比主要由三方面原因：
一是工程质量，如天馈系统施工质量差导致驻波比；
二是，软件机制不合理（一般是误机制不合理，一般是误告）；
三是，双工器设备的驻波比检测模块存在问题，门限设置不合理或者采样不合理。
驻波比过高会烧掉功放PA
1）防雷接头
要仔细检查其上的信息，看看是900M频段还是1800M频段的，如：HFP IIA-1710-2300-N-F(F)
频率范围：1700-2300 MHZ
驻波比<=1.2
流通容量50kA
如果型号不匹配的话，可能出现驻波比告警（香港项目）
2）AEM模块
我们需要check站点的载频型号和CDU型号。
以前我们曾误用过NMCDUG（这个是900MHZ的频点段）总是出现驻波比告警，闪红灯。
更换该部件后，驻波比告警消失。
（香港项目）
3）功分器
我们在深圳项目时，但是施工队由于找不到合适的功分器部件，采用TD-SWCMDA使用的功分器，去连天线。
结果我们发现严重的驻波比告警，
后来更换功分器时，发现功分器热的发烫。
这个部件也要注意是否和现在的BTS情况相匹配。
（深圳项目）
4）跳线
现场发现载频出现PA驻波比告警，检查更换载频，CDU无效。
检查并更换载频至CDU之间的跳线，故障排除，出现这种告警要注意检查载频至CDU之间的跳线是否接好，跳线是否被压或者严重弯曲。
（埃塞项目）
5）天线
Multan 6541基站BTS为900M，采用驻波仪测试，无问题。
但是后来发现此基站天线是1800M型号的。
6）接线头
（两根天线就是在这里与功分器进行连接的—深圳联通项目）
接线头不匹配，接头不牢靠，导致驻波比告警。
