热水管道的伸缩及补偿(精选.)

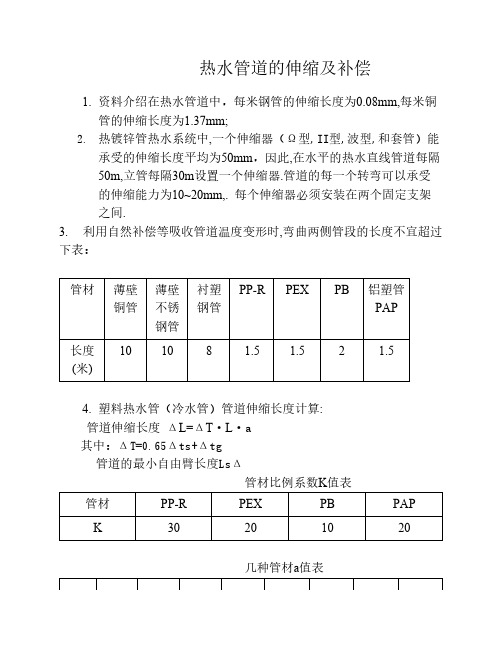

热水管道的伸缩及补偿1. 资料介绍在热水管道中，每米钢管的伸缩长度为0.08mm,每米铜管的伸缩长度为1.37mm;2. 热镀锌管热水系统中,一个伸缩器（Ω型,II型,波型,和套管）能承受的伸缩长度平均为50mm，因此,在水平的热水直线管道每隔50m,立管每隔30m设置一个伸缩器.管道的每一个转弯可以承受的伸缩能力为10~20mm,. 每个伸缩器必须安装在两个固定支架之间.3. 利用自然补偿等吸收管道温度变形时,弯曲两侧管段的长度不宜超过下表：管材薄壁铜管薄壁不锈钢管衬塑钢管PP-R PEX PB铝塑管PAP长度(米)10108 1.5 1.52 1.54. 塑料热水管（冷水管）管道伸缩长度计算:管道伸缩长度ΔL=ΔT·L·a其中：ΔT=0.65Δts+Δtg管道的最小自由臂长度LsΔ管材比例系数K值表管材PP-R PEX PB PAP K30201020几种管材a值表管材PP-R PEX PB ABS PVC-U PAP无缝铝合金衬塑钢a0.160.150.130.10.070.0250.0250.0125. 垫层内的入户小管径的塑料热水管可不考虑管道伸缩的措施.6. 当塑料热水管直线管道不能利用自然补偿或补偿器时,可通过固定支承利用管材的自身容许的变形量解决温度伸缩的伸缩量.直线管段最大固定支承（固定支架）间距见下表:直线管段最大固定支承（固定支架）间距管材PP-R PEX PB PAP间距33637. 塑料热水管直线段长度大于上表,铜管.不锈钢管与衬塑钢管的直线长度大于20m时,应设伸缩器解决管道的伸缩.。

４．３管道补偿４．３．１架空明敷管道应设支、吊架，并应利用管道转弯处的自由臂或偏置，补偿管道的伸缩变形。

补偿量应根据水温、环境温度和管道长度按公式（４．３．１-１）和（４．３．１-２）确定：ΔＬ＝Δｔ·Ｌ·α（４．３．１-１）Δｔ＝０．６５Δｔｓ＋０．１０Δｔｇ（４．３．１-２）式中ΔＬ———管道因温度变化引起的伸缩变形（ｍｍ）；Ｌ———管段计算长度（ｍ）；α———管材线膨胀系数（ｍｍ／ｍ℃），可取０．０７；Δｔ———管道计算温差（℃）；Δｔｓ———管道内水的最大温差（℃）；Δｔｇ———管道外环境的最大温差（℃）。

４．３．２管道利用转弯处的自由臂进行补偿时，最小自由臂长度可按下式计算确定：４．３．３立管接出的横支管、横干管接出的立管和横支管接出的分支管均应偏置，其自由臂长度应按公式（４．３．２）计算。

偏置的自由臂与接出的立管或横干管、支管的轴线间距不得小于０．２ｍ。

４．３．４当直线管段较长时可设置∏形、Ω形或形等专用伸缩器。

伸缩器的压力等级应与管道设计压力匹配，且管段的最大伸缩量应小于伸缩器的最大补偿量。

４．３．５室外直埋管道和室内直埋于墙体或楼板找平层内的冷水支管可不考虑管道的伸缩。

４．３．６热水管敷设在地下管沟内且直线距离较长时，应设置专用伸缩器。

４．３．７设计管道固定支架时，应考虑承受管道因温度变化而引起的胀缩力。

４．３．８管道输送冷水或热水时在管道轴线方向产生的胀缩力，可按下列公式计算：σ＝α·Δｔ·Ｅ（４．３．８-１）Ｆ＝σ·Ａ（４．３．８-２）式中Ｆ———胀缩力（Ｎ）；σ———胀缩应力（Ｎ／ｍｍ２）；α———线膨胀系数（ｍ／ｍ℃），可取７×１０－５；Δｔ———最高使用温度与安装时环境温度之差（℃）；Ｅ———管材纵向弹性模量（Ｎ／ｍｍ２），可取３４００；Ａ———管道截面面积（ｍｍ２）。

热力管道的补偿类型和方式热力管道的补偿方式有两种：自然补偿和补偿器补偿。

1．自然补偿自然补偿就是利用管道本身自然弯曲所具有的弹性，来吸收管道的热变形。

管道弹性，是指管道在应力作用下产生弹性变形，几何形状发生改变，应力消失后，又能恢复原状的能力。

实践证明，当弯管角度大于30°时，能用作自然补偿，管子弯曲角度小于30°时，不能用作自然补偿。

自然补偿的管道长度一般为15～25m，弯曲应力бbw不应超过80MPa。

管道工程中常用的自然补偿有：L型补偿和Z型补偿。

2．补偿器补偿热力管道自然补偿不能满足，应在管路上加设补偿器来补偿管道的热变形量。

补偿器是设置在管道上吸收管道热胀冷缩和其他位移的元件。

常用的补偿器有方形补偿器、波纹管补偿器、套筒补偿器和球形补偿器。

（1）方形补偿器。

方形补偿器是采用专门加工成U型的连续弯管来吸收管道热变形的元件。

这种补偿器是利用弯管的弹性来吸收管道的热变形，从其工作原理看，方形补偿器补偿属于管道弹性热补偿。

方形补偿器由水平臂、伸缩臂和自由臂构成。

方形补偿器是由4个90°弯头组成，其优点是：制作简单，安装方便，热补偿量大工作安全可靠，一般不需要维修；缺点是：外形尺寸大，安装占用空间大，不太美观。

方形补偿器按其外形可分为Ⅰ型－标准式（c＝2h），Ⅱ型－等边式（c＝h），Ⅲ型—长臂式（c＝0.5h），Ⅳ型－小顶式（c＝0），其中Ⅱ型、Ⅲ型最为常用。

制作方形补偿器必须选用质量好的无缝钢管揻制而成，整个补偿器最好用一根管子揻成，如果制作大规格的补偿器也可用两根弯管或三根弯管焊制，方形补偿器不宜用冲压弯头焊制而成。

焊制方形补偿器的焊接点应放在外伸臂的中点处，因为此处的弯矩最小，严禁在补偿器的水平臂上焊接。

焊制方形补偿器时，当DN ≤200mm时，焊缝与外伸臂垂直，当DN＞200mm时，焊缝与轴线成45°角。

（2）波纹管补偿器。

波纹管补偿器又称波纹管膨胀节，由一个或几个波纹管及结构件组成，用来吸收由于热胀冷缩等原因引起的管道或设备尺寸变化的装置。

在热水管网中，由于温度的变化，管道会发生热膨胀和冷缩，这可能会导致管道的破裂或者接口的泄漏。

为了解决这个问题，我们可以采取以下几种补偿措施：1. 自然补偿：这是一种最简单的补偿方式，通过在管道上设置一个或多个伸缩节来实现。

当管道受热膨胀时，伸缩节会随之膨胀，反之则会收缩。

这种方式的优点是简单易行，但是需要有足够的空间来安装伸缩节，而且对于长距离的管道，可能需要设置多个伸缩节。

2. 人工补偿：这种方式是通过使用一种叫做“补偿器”的设备来实现的。

补偿器通常是一个金属制的圆筒，内部有一个可以滑动的活塞。

当管道受热膨胀时，活塞会被推向另一端，反之则会向相反的方向移动。

这种方式的优点是可以适应各种复杂的管道布局，但是需要定期维护和检查。

3. 混合补偿：这种方式是将自然补偿和人工补偿结合起来使用。

例如，可以在管道的一端使用自然补偿，而在另一端使用人工补偿。

这种方式既可以利用自然补偿的优点，又可以避免其缺点。

4. 无补偿：在某些情况下，我们也可以不采取任何补偿措施。

例如，如果管道的长度很短，或者温度变化不大，那么可能不需要补偿。

但是，这种方式的风险较大，一旦出现问题，可能会导致严重的损失。

5. 动态补偿：这是一种先进的补偿方式，通过使用传感器和控制器来实时监测管道的温度和长度，然后根据这些数据来调整补偿器的设置。

这种方式的优点是可以实现精确的补偿，但是需要较高的技术水平和设备成本。

总的来说，选择哪种补偿方式取决于具体的工程条件和需求。

在选择补偿方式时，我们需要考虑到管道的长度、温度变化的范围、空间的限制、维护的成本等因素。

同时，我们还需要定期对管道进行检查和维护，以确保其正常运行。

管道热补偿管道热补偿 provision for expansion of districtheat supply pipe防止管道因温度升高引起热伸长产生的应力而遭到破坏所采取的措施。

主要是利用管道弯曲管段的弹性变形或在管道上设置补偿器。

利用管道的弯曲管段（如L形或Z形）的弹性变形来补偿管道的热伸长，称自然补偿，所能补偿的管段较短。

补偿器有多种形式。

套管补偿器的补偿能力大，外形紧凑，供热介质流动阻力小，但由于内装填料，需要经常检修，不能承受横向位移，且使支座承受较大的轴向推力，故多用于管径大于200毫米的直管段上（在给水工程中称伸缩管）。

方形补偿器（见图）常用钢管煨弯或焊接制成，但供热介质流动阻力较大，制造方便，不用经常维修，不用经常维修，但供热介质流动阻力较大，方形补偿器常用钢管煨弯或焊接制成，外形尺寸也较大。

波纹管补偿器结构简单，一般补偿能力较小，成对配置时可补偿弯曲管段的热伸长。

球形补偿器本身可沿轴线旋转任意角度，通常以两个为一组来补偿管道的热伸长补偿能力较大，易适应空间变动，供热介质的流动阻力也小，只是制造要求严格。

在中国，称自然补偿，目前以自然补偿、套管补偿器和方形补偿器应用最为普遍。

管道的热变形计算：计算公式：X=a·L·△Tx 管道膨胀量a为线膨胀系数，取0.0133mm/mL补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度-安装时环境温度）补偿器安装和使用要求1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

100米供暖立管补偿方法
咱来说说这100米供暖立管的补偿方法哈。

你想啊，这100米的立管老长了，热胀冷缩的影响可不能小瞧。

一种常见的补偿方法呢，就是用补偿器。

这补偿器就像是给立管穿上了一件有弹性的小衣服。

有波纹管补偿器，它那弯弯的形状就像小弹簧一样。

当立管受热膨胀或者受冷收缩的时候，它就能跟着伸缩，就不会把管子憋坏啦。

这种补偿器安装的时候得注意位置，要放在立管容易变形的地方，就像给容易受伤的地方加个小盾牌似的。

还有啊，自然补偿法也挺不错的。

这就比较巧妙啦，利用管道自身的弯曲形状来实现补偿。

比如说把立管设计成有一些弯弯绕绕的形状，不是那种笔直笔直的。

就像给立管设计了几个小懒腰的动作，它自己就能在温度变化的时候调整啦。

不过呢，这对设计的要求就比较高，得好好计算弯曲的角度和长度，不然可能达不到好的补偿效果。

另外呢，在立管的材质选择上也能起到一定的补偿作用哦。

选择那种热膨胀系数比较小的管材，就像给立管选了个性格比较稳定的“小伙伴”。

虽然不能完全解决热胀冷缩的问题，但是也能减轻一些压力呢。

咱在处理这100米供暖立管补偿的时候，可不能马虎。

这就像是照顾一个长长的小宝贝，得全方位地考虑。

要是补偿没做好，那到了供暖的时候，可能就会出问题，不是这儿漏水就是那儿爆管的，多麻烦呀。

所以不管是用补偿器，还是自然补偿法，或者在管材上用心，都是为了让这个100米的立管能好好工作，让大家在冬天能暖暖和和地享受暖气呢。

这供暖立管的补偿虽然听起来有点复杂，但只要咱用心去了解，去做，就一定能让它乖乖听话，好好给大家供暖的哟。

室外架空热力管道热补偿室外架空热力管道热补偿是指在管道运行过程中，由于温度变化导致管道发生热胀冷缩现象，为了避免对管道结构和支管设备造成不良影响，采取一系列的补偿措施以减小管道的热应力。

室外架空热力管道热补偿的主要目的是保证管道的正常运行和安全性，同时确保管道的稳定性和可靠性。

在室外环境中，管道受到太阳辐射和空气温度的影响较大，温度变化幅度也较大，因此需要对管道进行热补偿。

室外架空热力管道热补偿的主要方法有以下几种：1.弹簧支座弹簧支座是一种常用的热补偿装置，它可以通过调整支座的高度来实现管道的热补偿。

弹簧支座具有良好的弹性和稳定性，可以有效地吸收管道的热应力，减小管道的变形。

同时，弹簧支座还可以随着管道的变形自动调整，无需人工干预，操作简便。

2.管道伸缩节管道伸缩节是一种能够自由伸缩的管道连接件，其中内部设置有波纹管或球面接头，可以在管道受热胀冷缩时自由伸缩，减小管道的热应力。

管道伸缩节通常由不锈钢制成，具有良好的耐高温和耐腐蚀性能，可以在恶劣的室外环境下长期稳定工作。

3.可调支座可调支座是一种能够调节高度的管道支撑装置，通过调整支座的高度来实现管道的热补偿。

可调支座通常由钢制构件和螺杆组成，可以根据管道的热胀冷缩情况进行高度调整，保持管道的水平和垂直稳定。

4.轴向铰链支座轴向铰链支座是一种能够随着管道的轴向运动而旋转的支撑装置，它可以通过调整支座的角度来实现管道的热补偿。

轴向铰链支座具有良好的承载能力和稳定性，可以有效地吸收管道的热应力，减小管道的变形。

在室外架空热力管道的热补偿过程中，还应注意以下几个方面：1.管道材料的选择室外环境中，管道会受到太阳辐射和大气温度的影响，因此需要选择耐高温和耐腐蚀性能优良的管道材料，以确保管道的安全和可靠运行。

2.热补偿计算在进行室外架空热力管道热补偿设计之前，应进行详细的热补偿计算，确定管道的热胀冷缩量和所需的热补偿装置，以确保管道的稳定和安全性。

3.定期检查和维护对于室外架空热力管道的热补偿装置，应定期进行检查和维护，确保其正常运行和安全性。

热伸长量
△X(mm)管材的线膨胀系数α(mm/m.k)管道的计算长度L(m)输送介质温度t2(℃)管道安装时温度
t1(℃)
蒸汽表压(KPa)
27.300.01203560-5
65.100.012035150-5说明：
1、热水采暖管道尽量利用本身的转角来自然补偿，在自然补偿不足而必须安装伸缩器时，一般尽量采用方形伸缩器。

2、室内采暖总立管直线长度大于20m时，应考虑热补偿。

3、管道的热伸长量 △X=αL（t2-t1）
△X---管道的热伸长量(mm)
α ---管材的线胀系数(mm/m.k)
L ---计算管道长度 (m)
t2 ---输送热媒的温度 ℃
t1 ---管道安装时的温度 ℃
一般取-5℃,管道在地下室或室内时取-0℃，室外架空安装时取采暖室外计算温度。

4、垂直双管系统、闭合管与立管同轴垂直单管系统的散热器立管，长度≤20m时，可在立管中间设固定卡。

固定卡以下长度>10m时的立管管连接，弯头宜采用热煨制作。

5、方形补偿器宜布置在两固定支架的中点，偏离时，不得大于固定支架跨距的0.6倍。

6、波纹管补偿器和套筒补偿器，应配置导向支架。

卡。

固定卡以下长度>10m时的立管，应以三个弯头与干。
