科技资讯 SC I EN C E &TE C HN O LO G Y I NF O R MA T IO N 动力与电气工程1 互感器的作用在电力系统中,电力互感器作为一次主要元件在开关柜中应用极其广泛。
所以互感器的使用及维护显得尤为重要。
它是一种特殊的变压器:电压互感器是一个带铁心的变压器,主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压的比,这就可组成不同比的电压互感器。
它将高电压按比例转换成低电压,即100V,电压互感器一次侧接一次系统,二次侧接测量仪表、继电保护等,主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
2 互感器的作用高压互感器(instrument transformer)是按比例变换电压或电流的设备。
其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或10A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时高压互感器还可用来隔开高电压系统,以保证人身和设备的安全。
按比例变换电压或电流的设备。
3 互感器误差测量用1.5V～3V干电池将其正极接于互感器的一次线圈L1,L2接负极,互感器的二次侧K1接毫安表正极,负极接K2,接好线后,将K合上毫安表指针正偏,拉开后毫安表指针负偏,说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性。
K1为同极性即互感器为减极性。
如指针摆动与上述相反为加极性。
4 电流互感器交流法只对比差起到补偿作用,补偿量与二次负荷和电流大小无关。
补偿匝数一般只有几匝,匝数补偿应计算电流低端二次阻抗最大时,和电流高端二次阻抗最小时误差。
对于高精度的微型电流互感器匝数补偿那怕只补偿1匝,就会补偿过量。
这时可以采用半匝或分数匝补偿。

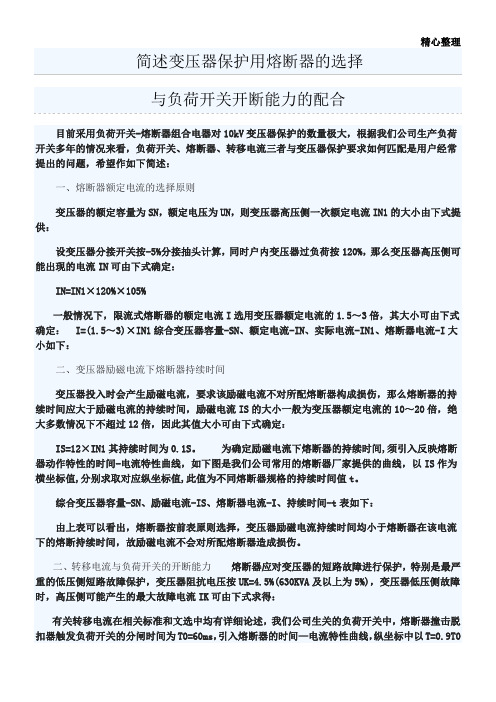

简述变压器保护用熔断器的选择与负荷开关开断能力的配合目前采用负荷开关-熔断器组合电器对10kV变压器保护的数量极大，根据我们公司生产负荷开关多年的情况来看，负荷开关、熔断器、转移电流三者与变压器保护要求如何匹配是用户经常提出的问题，希望作如下简述：一、熔断器额定电流的选择原则变压器的额定容量为SN，额定电压为UN，则变压器高压侧一次额定电流IN1的大小由下式提供：设变压器分接开关按-5%分接抽头计算，同时户内变压器过负荷按120%，那么变压器高压侧可能出现的电流IN可由下式确定：IN=IN1×120%×105%一般情况下，限流式熔断器的额定电流I选用变压器额定电流的1.5～3倍，其大小可由下式确定：I=(1.5～3)×IN1综合变压器容量-SN、额定电流-IN、实际电流-IN1、熔断器电流-I大小如下：二、变压器励磁电流下熔断器持续时间变压器投入时会产生励磁电流，要求该励磁电流不对所配熔断器构成损伤，那么熔断器的持续时间应大于励磁电流的持续时间，励磁电流IS的大小一般为变压器额定电流的10～20倍，绝大多数情况下不超过12倍，因此其值大小可由下式确定：IS=12×IN1其持续时间为0.1S。
为确定励磁电流下熔断器的持续时间,须引入反映熔断器动作特性的时间-电流特性曲线，如下图是我们公司常用的熔断器厂家提供的曲线，以IS作为横坐标值,分别求取对应纵坐标值,此值为不同熔断器规格的持续时间值t。
综合变压器容量-SN、励磁电流-IS、熔断器电流-I、持续时间-t表如下：由上表可以看出，熔断器按前表原则选择，变压器励磁电流持续时间均小于熔断器在该电流下的熔断持续时间，故励磁电流不会对所配熔断器造成损伤。
二、转移电流与负荷开关的开断能力熔断器应对变压器的短路故障进行保护，特别是最严重的低压侧短路故障保护，变压器阻抗电压按UK=4.5%(630KVA及以上为5%)，变压器低压侧故障时，高压侧可能产生的最大故障电流IK可由下式求得：有关转移电流在相关标准和文选中均有详细论述，我们公司生关的负荷开关中，熔断器撞击脱扣器触发负荷开关的分闸时间为T0=60ms，引入熔断器的时间—电流特性曲线，纵坐标中以T=0.9T0。
