下载文档原格式
有啥方法除铜板上的锈
除铜板上的锈的方法有多种，以下是其中几种常见的方法：
1. 使用醋和盐：将一定量的醋和盐混合，制成一种溶液。
将溶液涂抹在铜板上，用海绵或软布轻轻擦拭，然后用清水冲洗干净。
2. 使用柠檬或柠檬汁：将柠檬切片或挤取柠檬汁，涂抹在铜板上，轻轻擦拭，再用清水冲洗。
3. 使用酸化铜：酸化铜是一种化学品，能够除去铜表面的氧化层。
将酸化铜溶解于水中，将溶液涂抹在铜板上，稍作搓揉，然后用清水冲洗。
4. 使用铝箔和苏打粉：在铜板上撒上一些苏打粉，然后用铝箔蘸湿后擦拭铜板。
铝箔与苏打粉的结合会产生一种化学反应，使铜表面的锈被移除。
需要注意的是，进行除铜板上锈的操作时，可以先试在小面积不显眼的地方进行，以避免意外损坏铜板表面。
同时，使用任何化学品时，都应戴上手套、护目镜，保护自己的安全。
黄铜去锈的最好方法
黄铜去锈的最好方法有以下几种：
1. 使用柠檬汁和盐：将柠檬切开，挤出汁涂抹到锈迹处，然后在上面撒上盐，静置片刻后用刷子擦拭，最后用清水冲洗干净。
2. 使用醋和盐：将醋和盐混合在一起，涂抹到锈迹处，静置片刻后使用刷子擦拭干净。
3. 使用苏打粉和水：将苏打粉与水混合成糊状，涂抹到锈迹处，静置一段时间后用刷子擦拭干净。
4. 使用石灰汁和盐：将石灰汁与盐混合在一起，涂抹到锈迹处，静置一段时间后使用刷子擦拭干净。
5. 使用专用黄铜清洁剂：在市场上有专门用于清洁黄铜的清洁剂，按照产品说明进行使用即可。
无论使用哪种方法，使用前最好先测试一小块隐藏区域，以确保不会对黄铜表面造成损伤。
此外，清洗后将黄铜表面擦干，避免残留水分导致新的锈迹产生。
铜清洗最简单方法
铜器在我们的生活中是非常常见的，但是长时间使用后，铜器
上就会产生一层氧化物，使得铜器失去原有的光泽，甚至会出现斑斓。
因此，我们需要学会如何正确地清洗铜器，使其保持良好的状态。
下面，我将介绍几种最简单的铜清洗方法，希望对大家有所帮助。
第一种方法是使用柠檬和盐。
首先，将柠檬切成两半，然后在
柠檬上撒上一些盐。
接着，用柠檬和盐擦拭铜器表面，可以去除铜
器表面的氧化物。
这种方法简单易行，而且对铜器表面没有任何损害，非常适合于日常清洗。
第二种方法是使用醋和盐。
将醋和盐混合成糊状，然后涂抹在
铜器表面，静置片刻后用湿布擦拭，可以有效清洗铜器并恢复光泽。
这种方法同样简单易行，而且成本低廉，非常适合于家庭使用。
第三种方法是使用苏打粉和柠檬汁。
将苏打粉和柠檬汁混合成
糊状，然后涂抹在铜器表面，用软布轻轻擦拭，可以去除铜器表面
的污垢和氧化物，使其恢复光泽。
这种方法对铜器的清洗效果非常好，而且不会对铜器造成任何损害。
除了以上几种方法外，我们还可以使用专门的铜器清洗剂来清洗铜器。
这些清洗剂通常含有去污力强、不伤手和铜器的特点，使用起来非常方便。
但需要注意的是，使用清洗剂时要按照说明书上的方法正确操作，避免对铜器造成损害。
总的来说，清洗铜器的方法有很多种，但是最简单的方法通常也是最有效的。
无论是使用柠檬和盐、醋和盐，还是苏打粉和柠檬汁，都可以在家中轻松完成铜器的清洗工作。
希望大家在日常生活中能够经常清洗铜器，让它们保持良好的状态，为我们的生活增添一份美好。
铜钱上的铜锈怎么去除1.醋泡法。
将生锈的铜洗净，置于一小碟中，倒入少许食用醋，直至浸没。
过24小时后取出，用小刷子刷去残锈，，再用清水洗醋液，擦净阴干即可。
古钱币的铜锈怎么去除？这几个方法太实用了！古钱币的铜锈怎么去除？这几个方法太实用了！2.开水浸泡法。
生锈的铜有时覆盖一层洗不掉的土锈，这时可先将生锈的铜放入碗中，然后倒入温度为80℃至90℃的开水，直至被浸没。
5分钟后将其取出，用小刷子刷清，阴干即可。
遇到土锈严重的，还可将水加温至沸腾，使土锈脱落。
3.干刷法。
遇铜锈或铁锈附着比较浅时，应尽量避免用醋泡等化学手段，而可改用干刷的方法。
具体方法是选大号油画笔一枝，将笔头上的棕毛剪至离根部0.5-0.7厘米即可使用。
先将待刷生锈的铜置于玻璃板上，固定住，握住油画笔根部均匀地刷，要注意用力，否则效果不佳，然后再用清水洗净。
古钱币的铜锈怎么去除？这几个方法太实用了！古钱币的铜锈怎么去除？这几个方法太实用了！4.加热法。
这种方法主要是针对锈蚀较浅的铁钱。
铁锈的主要成分是氧化亚铁，其分子结构比较疏松，因此利用热胀冷缩的原理即可使部分铁钱的锈蚀脱落。
但运用这一方法时，必须注意加一个承接器皿（如锅等金属容器），此外最好加一些清水。
其次是加热时间不宜过长，一般旺火加热三四分钟后，取出用冷湿毛巾捂住，锈便会自然脱落。
选择加热法除锈，对象应是铁质尚好且锈蚀比较浅的铁钱，绝对不能把锈蚀严重且铜体已非常脆弱的铜钱用加热法除锈，否则本已十分脆弱的铜体会耐不住高温而支离破碎，粉身碎骨。
5.刀刮法。
使用此法要注意轻重适度，如果不慎，轻则会把铜刮得遍体鳞伤，重则整个铜体损坏。
几个安全有效的除锈方法让你的铜器容光焕发2017-03-11 13:35 来源:请君为我倾耳听铜钱、铜器以及铜镜的除锈方法，一般回复的方法大多是用醋酸来与铜绿进行反应，可是这种方法实际效果并不太理想，大多情况下，用醋，醋酸和铜锈进行反应，最后往往会破坏原有的漂亮锈色。
下面介绍几方法，与大家分享。
铜的锈蚀产物，大多被称为红斑绿锈，实际上，红斑绿锈，红斑主要为氧化亚铜，那么除锈问题主要就是如何安全地除去这两种物质。
绿锈的化学清除法：碱式碳酸铜是二价铜的碱式碳酸盐，它比较容易与多种酸发生反应，但是主要是酸和碳酸根发生反应，因此用酸并不是最佳方法，最理想和安全的方法是络合法与铜离子反应最快的络合剂是氨水，它能够迅速产生铜氨络合物，用浓度10%的氨水可以快速地络合掉绿锈，而且能够保证剩余的绿锈不发生太大的色变，相对比较理想，特别是氨水和柠檬酸三氨配合使用，效果会更好，但是在有些情况下，这个反应过快，容易造成绿锈迅速大块剥落。
另一种更加安全的方法就是用EDTA二钠在PH=9的条件下进行络合，EDTA是一种最广泛的金属阳离子络合剂，它和铜绿的反应速度不如氨水那么快，但是它与铜绿的络合反应更加稳定安全，方法是配制10%浓度的EDTA二钠溶液，用氢氧化钠溶液滴入EDTA溶液中，用PH试纸观察溶液PH值为8-9的时候，这个络合反应就可以以比较理想的速率进行了络合法较之单纯的酸反应，主要优点是，它的全部反应产物都是可溶的，并且不会对其余部分造成损害。
红斑的化学清除法：之前有人用味精水除锈，在某些情况下取得了比较好的效果，特别是味精水可以除去一部分红斑，这是因为红斑的主要成分是氧化亚铜，而氧化亚铜是一价铜的氧化物，味精水去除红斑的原理是氨基酸类对一价铜的络合作用，但是，络合一价铜的比较理想的试剂，是半胱氨酸，而半胱氨酸在受热条件下，容易变质为带有2个硫键的胱氨酸，因此我们也可以在PH=9的条件下，使用相对稳定的半胱氨酸盐酸盐溶液，来络合红斑，当然，如果有条件的话，可以花几百块钱买个恒温水浴锅，把水浴温度设定在60度，隔水加热浸泡铜器的半胱氨酸盐酸盐溶液，这样反应速度会加快，一般来说，在这样的条件下，溶液会在10分钟后开始发黄，并且颜色越来越深，在溶液彻底浑浊之前，更换溶液，这样反复几次，可以彻底除去红斑最后谈几个相关的细节问题1：彻底除去红斑绿锈之后，能否恢复与铜器上原生铜光一致的效果答：这个不一定，并且大多数情况下是不可能达到这个效果的，原因是：青铜的锈蚀是一种发生在土壤中的电化学反应，因此锈蚀的产生是青铜合金中不同电位的金属元素之间的电位差形成的微区电池以及氧浓差电池造成的，你现在看见的铜光部分，是因为那一个区域富锡，而生锈的部分恰是因为铜光部分是腐蚀电池的负极，而形成的被腐蚀的阳极，简单说，只要一个铜器上有铜光干净的部分，就注定会有锈蚀部分，且这个锈蚀是铜器中的铜不断向外析出的结果，因此，即使你完全除去了红斑绿锈，它最终还是会出现一层致密有光泽的黑斑，这种黑斑，在大多数铜镜的绿锈根部，都是很容易看到的，因此在除锈前，请先谨慎考量是否要完全除锈，或者除某一部分。

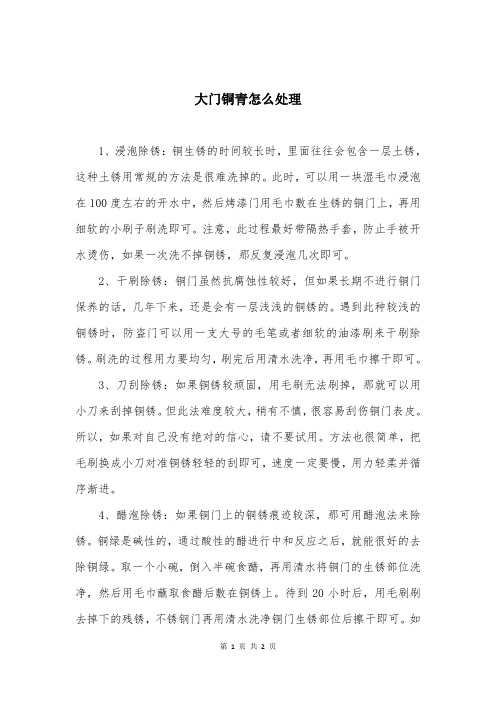

大门铜青怎么处理
1、浸泡除锈：铜生锈的时间较长时，里面往往会包含一层土锈，这种土锈用常规的方法是很难洗掉的。
此时，可以用一块湿毛巾浸泡在100度左右的开水中，然后烤漆门用毛巾敷在生锈的铜门上，再用细软的小刷子刷洗即可。
注意，此过程最好带隔热手套，防止手被开水烫伤，如果一次洗不掉铜锈，那反复浸泡几次即可。
2、干刷除锈：铜门虽然抗腐蚀性较好，但如果长期不进行铜门保养的话，几年下来，还是会有一层浅浅的铜锈的。
遇到此种较浅的铜锈时，防盗门可以用一支大号的毛笔或者细软的油漆刷来干刷除锈。
刷洗的过程用力要均匀，刷完后用清水洗净，再用毛巾擦干即可。
3、刀刮除锈：如果铜锈较顽固，用毛刷无法刷掉，那就可以用小刀来刮掉铜锈。
但此法难度较大，稍有不慎，很容易刮伤铜门表皮。
所以，如果对自己没有绝对的信心，请不要试用。
方法也很简单，把毛刷换成小刀对准铜锈轻轻的刮即可，速度一定要慢，用力轻柔并循序渐进。
4、醋泡除锈：如果铜门上的铜锈痕迹较深，那可用醋泡法来除锈。
铜绿是碱性的，通过酸性的醋进行中和反应之后，就能很好的去除铜绿。
取一个小碗，倒入半碗食醋，再用清水将铜门的生锈部位洗净，然后用毛巾蘸取食醋后敷在铜锈上。
待到20小时后，用毛刷刷去掉下的残锈，不锈钢门再用清水洗净铜门生锈部位后擦干即可。
如
果以上方法都不能除掉您铜门上的顽固铜锈，那就只能请铜门厂帮忙了。
只有叫铜门厂拆下铜门后回厂重新喷漆，方能让铜门恢复光彩，此法也无需太多钱。
所以，平常对铜门稍加保养还是很有必要的，至少可以大大延长铜门的寿命和美观性。
铜合金及铜酸洗除锈的介绍一、铜及铜合金酸洗除锈的基本原理铜及其合金在加工成型的过程中，表面通常都有氧化膜生成，在除油后应进行除锈。
特别是用于着色或要求光亮装饰的工件，更应进行装饰前的酸洗。
铜及其合金工件酸洗液成分主要是浓硝酸、浓硫酸和盐酸。
酸与氧化铜的反应比较平静，当氧化膜完全溶解后，铜便与酸接触反应(很激烈)。
这种反应是铜与具有氧化性的酸进行反应，而散发出来的不是氢气而是氮和硫的氧化物，具有很大的刺激性，否则浸蚀后的零件表面有斑纹，表面有黑色氧化亚铜的工件在浸蚀前应先用l0%(质量分数)的硫酸进行预浸蚀，然后再进行光亮浸蚀。
二、铜及其合金浸蚀溶液的配方及工艺条件铜合金的各种组分在不同的酸液中其溶解速度不同，要根据合金成分正确选择酸洗液中各种酸的比例。
硝酸对铜的溶解速度较大。
而盐酸则对锌、锡等元素的溶解速度较大。
例如，当硝酸与硫酸的浓度一定时，锌的溶解速度随着盐酸浓度的增加而增加，铜的溶解速度随着盐酸浓度的增加略有下降。
当将黄铜酸洗时，所用混合酸中各种酸的浓度应该能使铜和锌的溶解速度比例符合它们在合金中含量的比例。
在酸洗过程中，盐酸浓度过低时，酸洗后的黄铜表面呈淡黄色;盐酸浓度过高时，浸蚀后黄铜表面会出现棕斑点。
酸洗液中硝酸的含量过高时，酸洗后黄铜表面发灰;硝酸浓度过低时，则酸洗后表面发红。
青铜酸洗时，可以不加硫酸，因为锡在盐酸中溶解较快，但溶液中硝酸的浓度应该高一些，这是因为锡在较浓的硝酸中才能较快地溶解。
酸洗的速度还取决于温度。
铜及其合金的酸洗通常是在室温下进行的，若温度过高，混合酸会挥发分解，使操作环境恶化，当酸液的温度高于50℃时，铜的溶解速度开始增大，随后迅速降低，锌的溶解速度随温度的改变不大。
温度以30℃左右为宜。
由于铜及其合金在含有硝酸的除锈溶液中浸泡时，会产生“黄烟”，即二氧化氮气体，对人身及环境危害极大，近年来人们投入了大量的研究工作，开发无“黄烟”的溶液配方及工艺，这类酸液主要是不含硝酸，大部分是以硫酸为主的溶液，添加各种添加剂，以保证酸洗的效果。
黄铜除锈最简单方法
黄铜发锈是因为它暴露在室外太久，造成腐蚀，让人一下子心烦，但是没有必要着急，因为只要有耐心，方法比较简单，需要知道几个环节，就能够做到黄铜除锈。
首先，要用洁净的抹布将黄铜表面的污垢和油渍清除掉，这很重要，应当用非常专业的清洁剂，然而要注意，防止擦伤，而且一定要提醒，切勿清洁时忘记用手套，以免残留化学物质导致激痛；
其次，清理完毕后，将研磨粉和水混合，均匀搅拌，形成一种糊状的液体，使用的方法是用软毛刷将它涂到黄铜上，等待15-20分钟，然后用湿抹布轻轻擦拭，再清洗干净；
最后，再把得到的发黄的黄铜置于一定的温度，使得除锈剂比较有效，将除锈剂涂抹到铜表面，左右约15分钟左右，把发锈部分清理掉，再次清洗，此时就可
以取得最理想的黄铜除锈效果了。
其实，清理黄铜除锈除非必要，还是要做好表面防护工作，比如避免放置在水泥台面上，防止台面产生酸度反应，以免造成腐蚀；另外，每个日日保持表面的清洁，最好用特制的表面保护膜，以便非常好的维护黄铜材质，达到长久美观的效果。
总之，只要尊重原则，进行适当的维护，黄铜的质感及美观就能延续得更久久，希望大家珍惜及好好保存，用多一点的关心去爱护它，除锈就省事很多咯。
扬州雪龙铜制品厂
铜制品去锈的方法
铜制品是会生锈的，铜制品去锈的方法主要有以下：
1.煤油，牙粉除锈法：先用布蘸煤油擦一遍，然后再用牙粉擦拭，铜锈即可除去。
2.食醋去绣法：铜质器具上的绿色铜锈，可用布浸食醋，再加适量的盐或墨鱼骨粉拭擦，即可除去。
3.海盐除锈法：如果铜质器具上的锈蚀很严重，可把海盐放在熔化的蜡中化开，用这种溶液擦拭，可消除铜锈。
4.柠檬汁除锈法：如果铜质器具上生了锈，可用柠檬汁加盐擦拭除去，如果想使其更亮，可用包香烟的锡纸或者锯木屑加一些盐擦拭，效果非常好。
5.滑石粉，细木除锈法：用160克细木，60克滑石粉，240可麦麸子和在一起，倒入50克左右的醋，拌成成浆糊状，涂在生锈的铜器上，风吹干后，铜锈即可除去。
铜币除锈最佳方法铜币是一种及其重要的硬币，能够收藏，也可以作为考古和文物的记录。
有时，由于时间久远，铜币可能会生锈，这时，大多数收藏家都希望能有个好的方法去除锈，保持铜币的原貌和质量。
下面是一些方法，可以帮助我们有效地去除锈，保持铜币的原貌和质量。
首先，最简单的方法就是采用一般家庭用品来去除锈，如醋、可乐和牙膏等。
可以把这些原料混合，然后用乳液抹在铜币上，然后放置一段时间，最后再把锈清洗掉。
醋和可乐具有抗酸性，牙膏具有清洁，去污和抗菌等功能，可以起到去除铜币表面锈的作用。
其次，用金属清洁剂去除锈。
这种方法需要在房间有通风良好的环境，也可以在室外清洁。
金属清洁剂是一种液体，可以把锈慢慢清除，通过包裹或滴加的方式，在清洁时，要小心，切不可碰到皮肤，以免受到伤害。
第三，用电锯去除锈。
这是一种快速有效的方法，把带有锈的铜币放到电锯对准，在低速下把锈削除，同时也会使被电锯接触到的铜币表面磨损掉一层，因此要小心操作。
电锯去除铜币锈的最佳速度应该是慢速。
最后，用机械性抛光机械去除锈也是一种不错的方法，即把铜币放到抛光机械上，去除锈，使其恢复原貌。
由于机械抛光会产生不小的噪音，所以在抛光时，可以采取一些措施，如把机械抛光机放在一个密封的房间里抛光，以降低噪音影响到周围的环境。
综上所述，可以使用金属清洁剂、抛光机械和电锯等机械方法去除铜币上的锈。
但是，不管任何机械方法，操作者必须严格按照指定的要求，操作准确，以防止机械失控破坏收藏品。
外，除了上述方法，还可以使用普通家庭用品，如可乐、牙膏等，可以有效清除铜币上的锈，以保持原貌和质量。
总之，清除铜币上的锈是一项繁琐的工作，不仅需要操作准确，而且要按照要求正确的操作，以保护收藏品的原貌和质量。
铜除锈青铜器大多数曾经地下埋藏，因而受到不同程度的腐蚀。
作为腐蚀介质土壤的毛细管及孔隙被空气、水和电解液充满。
青铜器埋于地下，在空气、水、电解液的作用下，自然形成各种不同色彩的腐蚀覆盖层，有黑色的氧化铜（CuO）、红色的氧化亚铜（Cu2O）、靛蓝色的硫酸铜（CuSO4）、蓝色的硫酸铜(CuSO4•5H2O）、绿色的碱式硫酸铜（CuSO4+3Ca(OH)2）、白色的氯化亚铜矿（CuCl）、白色的氧化锡（SnO2）等不同色彩。
绝大多数属腐蚀产物，不仅没有破坏古代艺术作品，反而更增添了青铜器艺术效果。
古色的腐蚀层，成为青铜器庄严古朴、年代久远的象征，锈层一般并未改变青铜器物的形态，而且铜锈的性质也较稳定，不致使器物破坏。
所以这类腐蚀层应保留。
但鉴于大多数出土青铜器基本上都是有土及锈包着，如要露出底色、花纹、图案、铭文，就必须除锈。
但除锈又不能损伤铜器本胎，并要保留好的锈色。
与基本除锈不同的是“粉状锈”的去除，青铜器锈蚀机理主要为氯离子的存在对青铜器的锈蚀影响最大，是产生“粉状锈”使青铜器遭到破坏的主要原因。
要保护好青铜器，关键在于如何处理氯离子，怎样将氯离子从器物里层移出来加以除去，或者是把氯离子封闭、稳定在器物的内部，使之与氧气和水分隔绝，免受外界环境因素的影响。
去除多余铜锈及“粉状锈”方法很多，采用何种方法除要视每件文物的具体情况而定，但总的有一条原则，必须保持器物的原貌，特别不能伤害器物的铭文、花纹和古斑。
除锈方法主要有处理方法有三类：即机械法、化学法和电化还原法。
三类方法上相互配合使用。
（1）机械方法：分为手工操作和机械操作。
手工操作：多用于已暴露在青铜器表面上的粉状锈。
可以用各种工具，如不锈钢针、锤子雕刻刀、凿子、錾子、不锈钢手术刀、多功能刻字笔、洁牙机等，直接在器物上操作，细心地将粉状锈剔除。
在粉状锈去除后，往往会发现一层很薄的铜，这并不是青铜器的铜体，而是氯化铜水解过程中产生的铜。
它的下面常掩盖着许多灰白色的氯化亚铜，因此，用钢针刺穿薄层铜质后，发现确系氯化物可将其去除，直至见到铜体为止。
机械方法包括：挖剔、削切、刮磨、锯解、扫刷、吹扫、打磨等。
机械操作有：喷砂机:可用于清除金属表面上的锈蚀和腐蚀产生，它的去锈原理是利用气压喷射金属微粒，锈会被迅速去除。
该方法一是快速，二方便，三去锈面积可大可小，这一点比激光器去锈、超声波去锈有更大优势，四有些洞隙深处的锈也能去除。
激光去锈：采用激光对青铜器孔洞状深部病灶中氯化物的去除具有准确、易行的特点。
主要利用激光的巨大光能，瞬时作用在表面锈层上，使表面温度迅速上升，利用激光束同物质相互作用时产生的光热、光化、光压等光学效应。
由于锈层结构疏松，对该能量的吸收能力强，因而将锈蚀层迅速烧熔，汽化与本体分离，它能够快速、高效、无污染地清除掉青铜器表面的绿色有害粉状锈，从而达到延长青铜器寿命、有效保护文物的目的。
这种方法不适用于大面积有害锈的去除。
超声波去锈法：超声波清洗器，是采用超声波微机械振荡波，无论在固相、还是气相介质中均可以波的方式传播。
其机理：借空泡作用，而发生高频冲击及振动液体，在超声波的一个周期中的某个时间受到负压，液体在液固界面被引开使那里成为真空，产生空化气泡，在另一时期，又因承受正压而空泡形成至破裂过程，以高频反复进行，对被清洗物品上的污垢进行周期性的强力冲击，而使之脱离物品，而污垢物品表面的空化气泡的剧烈振荡作用，更促使污垢自物品剥离，故超声波能达到极好的清洗效果。
也可加入倍半碳酸钠溶液浸泡通过超声波加速反应，在很短的时间内达到长时间的浸泡处理效果。
另外，还可以用超声波洁牙机、刻字笔等。
化学法用化学试剂配制除锈液，除锈液配方较多。
l、用5％－10％柠檬酸、5％－10％氢氧化铵、碱性酒石酸钾钠，可直接将青铜器置于除锈液中浸泡，也可以用脱脂棉蘸除锈液，再敷于生锈的部位。
2、倍半碳酸钠法：倍半碳酸钠亦称碱浴浸泡法，所用化学剂为碳酸钠和碳酸氢钠，配制成碳酸氢三钠溶液，将含氯化物的青铜器浸入1％或5％的倍半碳酸钠(Na2C03•NaHC03•2H20)溶液中浸泡，浸泡时最好加热，使液温白天保持在40℃左右。
晚上自行冷却。
溶液中，至该浸液中无氯离子出现为止。
然后再将器物用蒸馏水浸泡冲洗，将锈蚀的青铜器放入溶液开始每周换一次，几周后可半个月或更长一点时间换，浸泡至少要三个月，直至氯离子浓度达4PPm以下为止，这是一种沿用很久的方法，缺点是极其费时。
这种方法，通过浸泡腐蚀产物与倍半碳酸纳发生作用，而使氯离子进入溶液中，对保存绿色的铜锈有利，当需要保留铭文、花纹和古斑时,用本法比较合适，所以直至目前还被广泛采用。
但是从除去氯离子的效率来看，它不是特别好，这是因为青铜器表面腐蚀层受许多因素的影响，是一个由扩散控制的动力学过程。
只有多次更换浸泡液，才能使氯离子继续扩散出来。
为了提高除锈的效果，需要延长浸泡的时间。
如果倍半碳酸钠的浓度采用5％。
不但释放出的氯离子多，而且速度也快，但是对铜的消耗也相应增加,故不宜采用过浓的倍半碳酸钠溶液。
3、苯并三氮唑(BTA)法：BTA法系国内外用来保护铜及铜合金常用的很有效的青铜缓蚀剂，用于古青铜器的保护，取得了良好的效果。
苯骈三氮唑是白色到奶油色的粉末结晶，能溶于乙醇、苯等有机溶剂中，关于BTA抑制铜腐蚀的机理主要有两种，即吸附理论和成膜理论。
吸附理论认为，BTA吸附于铜器表面后，改变了金属与溶液的界面结构，并使阳极反应的活化能显著升高，从而降低了铜本身的反应能力。
而成膜理论认为，BTA对铜的保护与Cu20膜的存在有关，能形成Cu(I)—BTA配合物保护膜，也能在Cu0表面上形成Cu(I)—BTA配合物保护膜，这种膜覆盖性能良好；紧贴在金属的外部，把金属表面与腐蚀介质隔开，形或不溶于水及部分有机溶剂的透明覆盖膜，生成膜比较牢固，使金属的溶解或离子化程度大大降低，起到了保护金属的作用。
具体的保护方法是先配制5％的BTA乙醇溶液置于可抽真空的容器内，放入待处理的青铜器文物，由真空泵抽至溶液呈沸腾状停止，将整个容器于恒温糟中恒温至60℃，恒温期间控制真空度为400毫米汞柱即可,—般需要8小时以上，结束后取出器物用乙醇洗去表面残留的BTA结晶。
而BTA在60℃下作减压渗透处理，使缓蚀剂能充分地渗入器物的锈层内，而且成膜最好。
如果没有减压设备，或者文物体积较大时，也可用小浓度的BTA溶液，用毛刷蘸取BTA溶液直接在器物上多涂几次。
对处理后的青铜器也可用苯骈三氮唑乙醇溶液浸泡过的纸张包裹，使器物处了苯骈三氮唑的蒸汽中。
为了防止苯骈三氮唑挥发过度，使青铜器文物长期而完整地保存下来，在除去器物上粉状锈后，在其表面上涂一层无色、透明，抗化学腐蚀性能好，附着力强，老化期长，且能保持文物原貌的涂料进行封护，以加固缓蚀剂与青铜表面所形成的膜，使其膜更加坚固，防腐作用更加持久。
可涂刷3%的乙基纤维素乙醇溶液或3%聚乙烯醇缩丁醛乙醇溶液、聚甲基丙烯酸甲酯甲苯溶液、三甲树脂甲苯溶液、有机硅树脂等。
近年来国外对BTA系列缓蚀剂的研究仍很活跃，并推出了一些新的衍生物，如甲基苯并三陛(TTA)，萘并三唑、2．5—二巯基噻二唑、2—(5—戊基胺)—苯并味唑、2—巯基苯并味唑、氯苯并三唑、2—氨基嘧啶等，这些物质在抑制铜的腐蚀方面均优于BTA。
另外还提出了一些提高缓蚀性能的新的使用方法，即以BTA为主体，加入一些其它药剂组成复合缓蚀剂。
实验证明，使用复合缓蚀剂往往比单独使用其中任何一种缓蚀剂具有更为优良的缓蚀效果，其缓蚀率比简单的加和值要大得多，这种相互发挥各成分作用的效应，称为缓蚀剂的协同效应，协同效应是研究缓蚀剂从延缓腐蚀提高到阻止腐蚀的重要途径之一。
例如BTA与芐胺混合，不仅加快了成膜速度，而且也提高了缓蚀能力。
BTA与钼酸盐混合使用，其缓蚀效果加倍。
4、过氧化氢法：用过氧化氢作为氧化剂将氯离子氧化除去，所用的浓度，视锈蚀情况而定，剩余的过氧化氢稍为加热即可全部分解，对器物不会产生任何影响。
本法与倍半碳酸钠浸泡法比较：处理的时间短，除去氯离子比较彻底。
与局部电蚀法、氧化银封闭法比较，过氧化氢法对面积大小不同的粉状锈，对深浅不同的粉状锈都可清除，使用面宽而且处理比较简便。
5、乙睛法：用50％、5%乙腈、5%乙醇加水至10O%。
这种溶液中的乙腈与亚铜离子形成稳定的碱式氯化铜，这种溶液效果较差，不能在短时间内起作用。
本法的不足之处在于浸泡时间长了会导致绿色铜锈变黑，而且因乙睛蒸气有中等程度的毒性，浸泡时需要良好的通风环境或密封措施。
6、氧化银保护法：此法适用于斑点状“粉状锈”局部腐蚀的器物。
它是利用氧化银与氯化亚铜接触后，在空气中水蒸气的作用下，形成角银膜的办法，封闭氯化亚铜的暴露面，以达到控制青铜器腐蚀的目的。
首先用机械方法将产生“粉状锈”的根源一灰白色腊状物的氯化亚铜剔除,直到看见新鲜铜质为止，用丙酮将腐蚀区擦干净,然后用乙醇将氧化银调成糊状填充剔除部分，使未剔净的氯化亚铜与氧化银接触进行反应，形成角银膜而阻止氯离子的作用，使铜器趋于稳定。
但此法经填充后的凹坑表面形成棕褐色斑点，还要作随色处理。
7、去离子水法：对于一般青铜器的清洗可采用40℃一60℃的去离子水或蒸馏水反复多次漂洗腐蚀的青铜器，可以洗去氯离子而不会改变青铜器的绿锈,但此法对除去氯离子的能力有限效果不佳，只可作为完好青铜器的清洗。
8、柠檬酸和硫脲混合溶液法：5%柠檬酸、1%硫脲的水溶液（PH=O.95）清除局部有害锈，然后用l%NaHco3水溶液中和残留试剂，在此溶液中硫脲作为金属缓蚀剂，同时又能与亚铜离子形成多环配合物，柠檬酸则与二价铜离子形成稳定的配合物，这样可使氯化亚铜与碱式氯化铜分别溶解，达到去除粉状锈的目的。
但与一价铜的配合能力较差，而硫脲对一价铜的配合能力较强，因此硫脲常作为添加剂与柠檬酸混合使用效果好。
这是由于在腐蚀产物中，碱式氯化铜的锈比起氧化亚铜的锈要疏松得多，要使氯离子顺利地通过腐蚀层向外扩散，关键在硫脲的加入起到调节柠檬酸对氧化亚铜的配合能力的作用，形成一价铜与硫脲的配合物而使部分氧化亚铜层溶解。
同时硫脲也可与氯化亚铜配合，使氯离子释放出来，达到除锈的目的。
本法对大件青铜文物，特别是需要揭示表面铭文和花纹图案时，可显出很好的效果。
9、碱性连二亚硫酸钠法：将器物用5%连二亚硫酸钠水溶液浸泡24小时，由于在二亚硫酸钠的强还原性，可将二价铜，亚铜分别还原为铜，连二亚硫酸钠根本身氧化为硫酸根。
在运用碱性连二亚硫酸钠溶液去除硫酸根。
在运用碱性连二硫酸钠溶液去除氯化物时，应注意控制溶液的PH值于13以下。
因为青铜中含有一定量的锡，金属锡的强碱介质中可生成。
Sn（OH）-2。
配离子进入溶液，从而使金属基体中的锡则不受影响。
运用连二亚硫酸钠去除氯化物能获得十分理想的效果。
