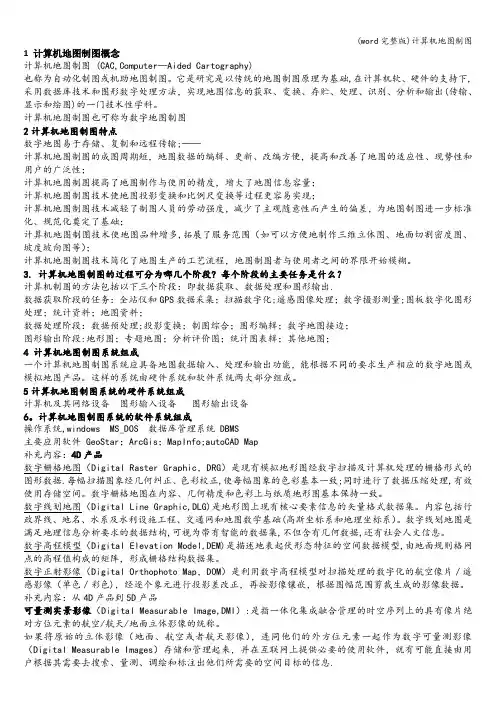

计算机地图制图2

1 计算机地图制图概念计算机地图制图 (CAC,Computer—Aided Cartography)也称为自动化制图或机助地图制图。

它是研究是以传统的地图制图原理为基础,在计算机软、硬件的支持下,采用数据库技术和图形数字处理方法，实现地图信息的获取、变换、存贮、处理、识别、分析和输出(传输、显示和绘图)的一门技术性学科。

计算机地图制图也可称为数字地图制图2计算机地图制图特点数字地图易于存储、复制和远程传输;——计算机地图制图的成图周期短，地图数据的编辑、更新、改编方便，提高和改善了地图的适应性、现势性和用户的广泛性；计算机地图制图提高了地图制作与使用的精度，增大了地图信息容量；计算机地图制图技术使地图投影变换和比例尺变换等过程更容易实现；计算机地图制图技术减轻了制图人员的劳动强度，减少了主观随意性而产生的偏差，为地图制图进一步标准化、规范化奠定了基础；计算机地图制图技术使地图品种增多,拓展了服务范围（如可以方便地制作三维立体图、地面切割密度图、坡度坡向图等）；计算机地图制图技术简化了地图生产的工艺流程，地图制图者与使用者之间的界限开始模糊。

3. 计算机地图制图的过程可分为哪几个阶段? 每个阶段的主要任务是什么？计算机制图的方法包括以下三个阶段：即数据获取、数据处理和图形输出.数据获取阶段的任务：全站仪和GPS数据采集；扫描数字化;遥感图像处理；数字摄影测量;图板数字化图形处理；统计资料；地图资料；数据处理阶段：数据预处理;投影变换；制图综合；图形编辑；数字地图接边；图形输出阶段:地形图；专题地图；分析评价图；统计图表辑；其他地图；4 计算机地图制图系统组成一个计算机地图制图系统应具备地图数据输入、处理和输出功能，能根据不同的要求生产相应的数字地图或模拟地图产品。

这样的系统由硬件系统和软件系统两大部分组成。

5计算机地图制图系统的硬件系统组成计算机及其网络设备图形输入设备图形输出设备6。

计算机地图制图系统的软件系统组成操作系统,windows MS_DOS 数据库管理系统 DBMS主要应用软件 GeoStar；ArcGis；MapInfo;autoCAD Map补充内容：4D产品数字栅格地图（Digital Raster Graphic，DRG）是现有模拟地形图经数字扫描及计算机处理的栅格形式的图形数据.每幅扫描图象经几何纠正、色彩校正,使每幅图象的色彩基本一致;同时进行了数据压缩处理,有效使用存储空间。

计算机地图制图知识总结计算机地图制图知识总结《计算机地图制图》期中知识总结一、基本理论知识部分1、名词：（1）计算机地图制图计算机地图制图（Computer-AidedCartography，简称CAC）又称数字化制图、计算机辅助制图等，简称为机助制图。

简单的讲计算机地图制图是以地图学基本原理为基础，应用计算机和图形输入输出设备，从事地图制作和使用的一门学科。

具体讲，改技术通过数据库技术和图形的数字处理方法，实现最佳的解决地学信息的获取、变换、传输、识别、存储、处理以至最后实现地图的自动制作及其分析的一门学科。

实质上。

计算机地图制图就是数字化地图或者称为制作电子地图，其过程是从图形（连续）转换为数字（离散），经过一定的处理，再由数字转换为图形。

（2）数字地图与电子地图数字地图是以数字形式记录和存储的地图；电子地图是数字地图转化为模拟地图的软拷贝形式。

（3）无极比例尺指以一个大比例尺空间数据库为基础数据源，在一定区域内空间对象的信息量随比例尺变化自动增减，从而使得空间地理信息的压缩和复现与比例尺自适应的一种信息处理技术。

2、回答（1）比较电子地图与数字地图的概念与联系。

数字地图是以数字形式记录和存储的地图；电子地图是数字地图转化为模拟地图的软拷贝形式。

（2）机助制图与地理信息系统计算机地图制图的发展孕育了地理信息系统的诞生，而地理信息系统的发展又推动着计算机地图制图的迅速提高和进一步发展，所有的GIS都具有计算机地图制图的成分，但不是所有计算机地图制图都含有GIS的全部功能，两者相互联系，相互促进。

区别在于机助制图注重可见实体的显示和处理，对可能存在的非图形属性不太重视，而GIS则两者并重。

（3）分析计算机地图制图、电子地图和GIS三者间的关系。

三者具有密切的联系，同时也有一定的区别。

计算机地图制图是最先发展起来的一门地图处理技术，是实现其他两者的基础技术。

电子地图是利用计算机地图制图技术而形成的一种新的地图形式。

计算机地图制图：以传统的地图制图原理为基础,以计算机及其外围设备为工具, 采用数据库技术和图形数据处理方法,实现地图信息的采集、存储、处理、显示、和绘图的应用科学。

与传统地图制图相比计算机地图制图优越性：①易于编辑和更新；②提高绘图速度和精度；③容量大且易于存储；④丰富的地图品种⑤便于信息共享。

数字地图：它是存储于计算机可是别的介质上、具有确定坐标和属性特征、按特殊数学法则构成的地理现象和离散数据的有序组合③信息的传丰富的计算和分析功能，具有可视化的数据探索能力。

电子地图集成软件包括设计制作系统和浏览系统关系：设计系统输出电子地图集数据库输入浏览系统数字地图与电子地图区别联系：二者区别在于数字地图计算机可识别，目视不可识别，而电子地图计算机、目视均能识别；二者的联系在于电子地图是数字地图经可视化处理得来的计算机地图制图一般过程和主要内容？CAC的基本过程为：①数据采集；②数据处理；③数据输出；主要内容有：地图的数据结构、地图数据处理、地图数据库、地理信息可视化、软件开发计算机地图制图系统与GIS系统的区别与联系？区别与联系：计算机地图制图是GIS的技术基础，它涉及GIS的空间数据采集、表示、处理、可视化甚至空间数据的管理。

他们的主要区别在于空间分析方面：计算机地图制图系统具有强大的地图制图功能；而完善的GIS 可以包含CAC系统的基本功能，此外还应该具有丰富的空间分析能力，特别是对图形数据和属性数据进行深层次的空间分析能力。

计算机地图制图与辅助地图制图的区别及联系？CAD主要是用来代替或者辅助工程师进行各种设计。

两者的共同点是都有坐标参考系统，都能描述和处理图形数据及其空间关系，也都能处理费图形属性数据。

主要区别是：CAD多为规则的集合图形及其组合，图形功能极强，属性功能相对较弱；CAC处理的图形及其关系更为复杂，空间数据与属性数据的相互操作频繁，空间数据的处理和符号化功能较强。

地图数据结构：主要是指地图数据中空间数据的结构，即指空间数据适合于计算机存储、管理及处理的几何数据的逻辑结构。

计算机地图制图计算机地图制图（Computer-Aided Cartography，简称CAC）又称数字化制图、计算机辅助制图等，简称为机助制图。

简单的讲计算机地图制图是以地图学基本原理为基础，应用计算机和图形输入输出设备，从事地图制作和使用的一门学科。

数字地图数字地图是以数字形式记录和存储的地图。

电子地图电子地图是数字地图转化为模拟地图的软拷贝形式。

无极比例尺指以一个大比例尺空间数据库为基础数据源，在一定区域内空间对象的信息量随比例尺变化自动增减，从而使得空间地理信息的压缩和复现与比例尺自适应的一种信息处理技术。

光栅化在图形输出时，从图形对象的几何和拓扑信息出发，确定最佳逼近图形的象素集合，并用指定的颜色和灰度设置象素的过程称为图形的扫描转换或光栅化。

矢量数据的压缩又称为数据化简，是指从所取得的数据集合中抽出一个子集，这个子集作为一个新的信息源，能够用尽可能少的数据量，在规定的精度范围内，最好的逼近原集合。

矢量数据的压缩主要是对线的压缩。

垂距法在给定的曲线上每次顺序取三个点，计算中间点与其它两点连线的垂距d，并与限差L比较。

光栏法定义一个扇形区域，通过判断曲线上的点在扇形外还是在扇形内，确定保留还是舍去。

道格拉斯-普克法对给定曲线的首末点虚连一条直线，求中间所有点与直线间的距离，并找出最大距离dmax，用dmax与限差 L比较。

拓扑关系是一种对空间结构关系进行明确定义的数学方法，是指图形在保持连续状态下变形，但图形关系不变的性质。

点(结点)、线(链、弧段、边)、面(多边形)是表示空间拓扑关系最基本的拓扑元素。

操作尺度对空间实体、现象的数据进行处理操作时应采用最佳尺度，不同操作尺度影响处理结果的可靠程度或准确度地理网格是指按一定的数学规则对地球表面进行划分而形成的网格。

数据模型对现实世界进行认知、简化和抽象表达，并将抽象结果组织成有用、能反映形式世界真实状况数据集的桥梁。

对象模型将研究的整个地理空间看成一个空域，地理现象和空间实体作为独立的对象分布在该空域中。

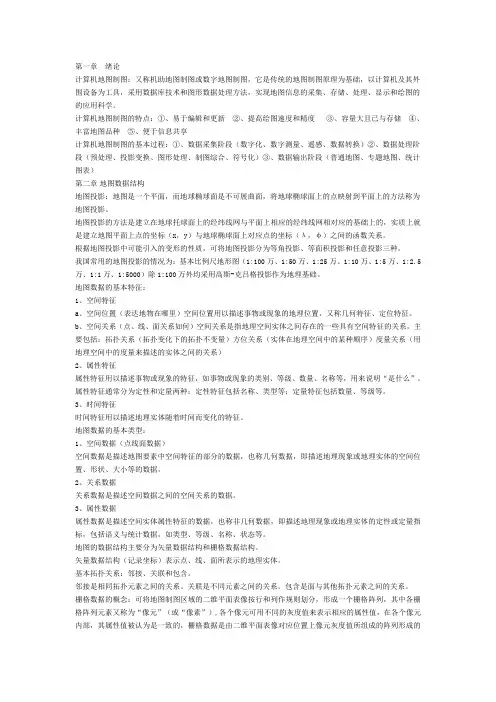

第一章绪论计算机地图制图：又称机助地图制图或数字地图制图，它是传统的地图制图原理为基础，以计算机及其外围设备为工具，采用数据库技术和图形数据处理方法，实现地图信息的采集、存储、处理、显示和绘图的的应用科学。

计算机地图制图的特点：①、易于编辑和更新②、提高绘图速度和精度③、容量大且已与存储④、丰富地图品种⑤、便于信息共享计算机地图制图的基本过程：①、数据采集阶段（数字化、数字测量、遥感、数据转换）②、数据处理阶段（预处理、投影变换、图形处理、制图综合、符号化）③、数据输出阶段（普通地图、专题地图、统计图表）第二章地图数据结构地图投影：地图是一个平面，而地球椭球面是不可展曲面，将地球椭球面上的点映射到平面上的方法称为地图投影。

地图投影的方法是建立在地球托球面上的经纬线网与平面上相应的经纬线网相对应的基础上的，实质上就是建立地图平面上点的坐标（x，y）与地球椭球面上对应点的坐标（λ，φ）之间的函数关系。

根据地图投影中可能引入的变形的性质，可将地图投影分为等角投影、等面积投影和任意投影三种。

我国常用的地图投影的情况为：基本比例尺地形图（1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万、1:1万、1:5000）除1:100万外均采用高斯-克吕格投影作为地理基础。

地图数据的基本特征：1、空间特征a、空间位置（表达地物在哪里）空间位置用以描述事物或现象的地理位置，又称几何特征、定位特征。

b、空间关系（点、线、面关系如何）空间关系是指地理空间实体之间存在的一些具有空间特征的关系，主要包括：拓扑关系（拓扑变化下的拓扑不变量）方位关系（实体在地理空间中的某种顺序）度量关系（用地理空间中的度量来描述的实体之间的关系）2、属性特征属性特征用以描述事物或现象的特征，如事物或现象的类别、等级、数量、名称等，用来说明“是什么”。

属性特征通常分为定性和定量两种：定性特征包括名称、类型等；定量特征包括数量、等级等。

1计算机地图制图：计算机地图制图又称机助地图制图或数字地图制图，它是以传统地图制图原理为基础，以计算机及其外围设备为工具，采用数据库技术和图形数据处理方法，实现地图信息的采集，存储，处理，显示和绘图的应用学科。

2地图数据：计算机地图制图系统的操作对象是地图数据，它描述了地理实体的空间特征，属性特征，时间特征和地理实体之间的相互联系。

3地图：地图是现实世界的模型，它按照一定的比例和投影原则，有选择的将复杂的三维地理空间的某些内容投影到二维平面介质上，并用符号将这些内容要素表现出来。

4地图投影：地图是一个平面，而地球椭球面是不可展曲面，将地球椭球面上的点映射到平面上的方法称地图投影。

5空间数据：空间数据是描述地图要素中空间特征部分的数据，也称几何数据，及描述地理现象或地理实体的空间位置、形状、大小等的数据。

6关系数据：关系数据是描述空间数据之间的空间爱你关系的数据。

7属性数据：属性数据是描述实体属性特征的数据，也称为非几何数据，及描述地理现象或地理实体的定性或定量指标，包括语义与统计数据，如类型、等级、名称，状态等。

8地图数据结构：主要是指地图数据中空间数据的结构，即指空间数据适合于计算机存储管理及处理的几何数据的逻辑结构。

9矢量数据结构：是表达地图空间数据的一种常见的数据结构，它通过记录坐标值的方式尽可能精确地表示呈点、线或面状分布的地理实体。

10栅格数据结构：可将地图区域的二维平面表象按行和列作规则划分，形成一个栅格阵列，其中各栅格阵列元素又称为像元，各个像元可用不同灰度值来表示相应的属性值。

11数据编码：是指确定属性数据代码的过程。

12数据质量：用该数据来表达数据三大特征时所能达到的准确性、一致性和完整性，以及它们之间统一性的程度。

13数据模型：是对现实世界部分现象的抽象，它描述了数据的基本结构及其相互之间的关系以及在数据上的各种操作。

14层次模型：层次模型是把数据按自然的层次关系组织起来，以反映数据之间的隶属关系，它是一种树结构模型。
