计算机地图制图原理与方法试题4

地图制图考试题和答案一、单项选择题（每题2分，共20分）1. 地图制图学是研究地图制作的理论、方法和技术的科学，其主要任务不包括以下哪一项？A. 地图设计B. 地图编制C. 地图分析D. 地图复制答案：C2. 地图的三要素包括数学要素、符号要素和？A. 社会要素B. 内容要素C. 辅助要素D. 技术要素答案：C3. 在地图上表示地理事物的符号被称为？A. 符号B. 标记C. 标记符号D. 地图符号答案：D4. 地图比例尺是用来表示地图上的距离与实际地面距离之间的比例关系，以下哪项不是比例尺的表示方法？A. 线性比例尺B. 代表分数C. 语言比例尺D. 数字比例尺答案：C5. 地图投影是将地球表面的地理坐标转换为平面坐标的过程，以下哪种投影不属于地图投影？A. 圆柱投影B. 圆锥投影C. 球面投影D. 伪圆柱投影答案：C6. 地图上表示地形起伏的等高线，其间距表示的是？A. 地形的坡度B. 地形的坡向C. 地形的坡度和坡向D. 地形的高差答案：A7. 在地图上，颜色的使用主要为了？A. 美观B. 区分不同的地理要素C. 提供额外信息D. 以上都是答案：D8. 地图的定向一般遵循的原则是？A. 上北下南，左西右东B. 上南下北，左东右西C. 上东下西，左南右北D. 无固定规则答案：A9. 地图上表示水系的符号通常采用？A. 蓝色B. 红色C. 绿色D. 黄色答案：A10. 地图的分类方法很多，按照地图的内容性质分类，可以分为自然地图和社会经济地图，以下哪项不属于这两类？A. 地形图B. 交通图C. 人口分布图D. 星空图答案：D二、多项选择题（每题3分，共15分）11. 地图制图的基本原则包括哪些？A. 准确性B. 科学性C. 艺术性D. 经济性答案：ABC12. 地图上表示地理信息的方法有多种，以下哪些是常见的表示方法？A. 符号B. 文字C. 数字D. 颜色答案：ABCD13. 地图投影的变形主要包括哪些类型？A. 角度变形B. 面积变形C. 距离变形D. 方向变形答案：ABCD14. 地图的阅读和使用需要注意哪些方面？A. 比例尺B. 地图方向C. 地图图例D. 地图注记答案：ABCD15. 地图的制作流程通常包括哪些步骤？A. 资料收集B. 地图设计C. 地图编制D. 地图印刷答案：ABCD三、判断题（每题2分，共10分）16. 地图比例尺越大，表示的范围越小，内容越详细。

一、判断题1.比例尺、地图投影、各种坐标系统就构成了地图的数学法则。

Y2.地图容纳和储存了数量巨大的信息，而作为信息的载体，只能是传统概念上的纸质地图。

3.地图的数学要素主要包括地图投影、坐标系统、比例尺、控制点、图例等。

4.实测成图法一直是测制大比例尺地图最基本的方法。

Y5. 磁坐偏角指磁子午线与坐标纵线之间的夹角。

以坐标纵线为准，磁子午线东偏为负，西偏为正。

）6. 一般情况下真方位角（A）、磁偏角（δ）、磁方位角（Am）三者之间的关系是A=Am+δ。

8. 城市规划、居民地布局、地籍管理等需要以小比例尺的平面地图作为基础图件。

10.方位角是由标准方向线北端或者南端开始顺时针方向到某一直线的夹角。

11.地球体的数学表面，也是对地球形体的二级逼近，用于测量计算的基准面。

Y12.在地图学中，以大地经纬度定义地理坐标。

Y13.在地理学研究及地图学的小比例尺制图中，通常将椭球体当成正球体看，采用地心经纬度。

Y14.1987年国家测绘局公布：启用《1985国家高程基准》取代《黄海平均海水面》，其比《黄海平均海水面》下降29毫米。

15.球面是个不可展的曲面，要把球面直接展成平面，必然要发生断裂或褶皱。

Y16.长度比是一个常量，它既不随着点的位置不同而变化，也不随着方向的变化而变化。

17.长度变形没有正负之分，长度变形恒为正。

18. 面积变形有正有负，面积变形为零，表示投影后面积无变形，面积变形为正，表示投影后面积增加；面积变形为负，表示投影后面积缩小。

Y19.制1：100万地图，首先将地球缩小100万倍，而后将其投影到平面上，那么1：100万就是地图的主比例尺。

Y20.在等积圆锥投影上中央经线上纬线间隔自投影中心向外逐渐增大。

21. 无论是正轴方位投影还是横轴方位投影或是斜轴方位投影，他们的误差分布规律是一致的。

Y22. 等角正轴切圆柱投影是荷兰地图学家墨卡托于1569年所创，所以又称墨卡托投影。

Y23. 等积投影的面积变形接近零。

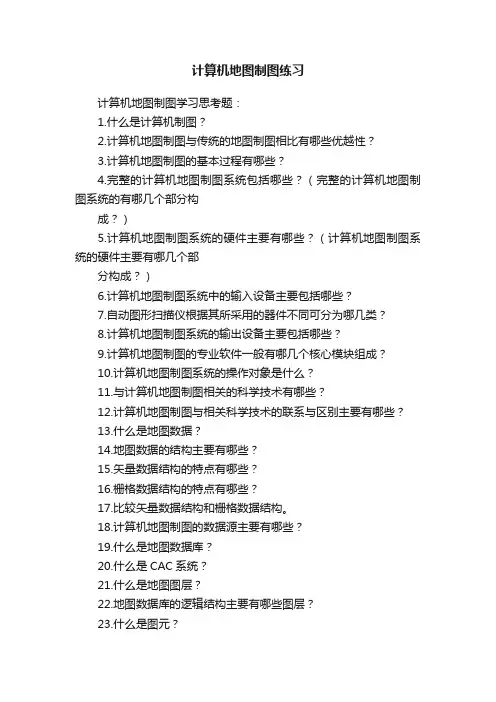

计算机地图制图练习计算机地图制图学习思考题：1.什么是计算机制图？2.计算机地图制图与传统的地图制图相比有哪些优越性？3.计算机地图制图的基本过程有哪些？4.完整的计算机地图制图系统包括哪些？（完整的计算机地图制图系统的有哪几个部分构成？）5.计算机地图制图系统的硬件主要有哪些？（计算机地图制图系统的硬件主要有哪几个部分构成？）6.计算机地图制图系统中的输入设备主要包括哪些？7.自动图形扫描仪根据其所采用的器件不同可分为哪几类？8.计算机地图制图系统的输出设备主要包括哪些？9.计算机地图制图的专业软件一般有哪几个核心模块组成？10.计算机地图制图系统的操作对象是什么？11.与计算机地图制图相关的科学技术有哪些？12.计算机地图制图与相关科学技术的联系与区别主要有哪些？13.什么是地图数据？14.地图数据的结构主要有哪些？15.矢量数据结构的特点有哪些？16.栅格数据结构的特点有哪些？17.比较矢量数据结构和栅格数据结构。

18.计算机地图制图的数据源主要有哪些？19.什么是地图数据库？20.什么是CAC系统？21.什么是地图图层？22.地图数据库的逻辑结构主要有哪些图层？23.什么是图元？24.常用的CAC系统软件主要有哪些？练习：1.计算机地图制图处理的是数字化的地图（简称数字地图）。

2.计算机地图制图系统的设备主要可分为数据输入、数据处理和数据输出三个部分。

3.根据地图上地理实体的空间图形表示形式，可将地图空间数据抽象为点、线、面三类。

4.空间数据表达的两种组织形式是栅格数据结构和矢量数据结构。

5.计算机地图制图系统中的输入设备主要包括图形跟踪数字化仪和自动图形扫描仪。

6.地图数据库与一般的数据库相比，不仅数据量特别大，而且既要管理属性数据又要管理空间数据。

7.在目前常用的制图软件和GIS软件中，地图数据的组织通常采用图层的概念。

8.同一个注记层必须具有相同的字体、字的大小、颜色和字形。

9.图元可分为点图元、线图元和面图元三种基本类型。

制图培训考试题目及答案一、单选题（每题2分，共10题）1. 制图时，比例尺是用来表示地图上的距离与实际距离的比值，以下哪个比例尺表示地图上1厘米代表实际距离100米？A. 1:100B. 1:1000C. 1:10000D. 1:100000答案：B2. 在地图上，等高线是用来表示地形的什么特征？A. 方向B. 高度C. 坡度D. 距离答案：B3. 地图上的颜色通常用来表示不同的地形特征，绿色通常代表什么？A. 水域B. 森林C. 城市D. 山地答案：B4. 地图上的方向通常以哪个方向为基准？A. 北B. 南C. 东D. 西答案：A5. 在地图上，河流通常用什么符号表示？A. 虚线B. 点线C. 曲线D. 直线答案：C6. 地图上的道路等级通常用不同宽度的线条表示，其中高速公路通常用哪种线条表示？A. 最细的线条B. 最粗的线条C. 中等宽度的线条D. 点状线条答案：B7. 地图上的城市通常用什么符号表示？A. 三角形B. 圆形C. 正方形D. 星形答案：B8. 在地图上，海拔高度通常用什么单位表示？A. 米B. 千米C. 英尺D. 码答案：A9. 地图上的比例尺1:50000表示地图上1厘米代表实际距离多少米？A. 500B. 5000C. 50000D. 500000答案：B10. 地图上的方向指示通常位于地图的哪个位置？A. 左上角B. 右上角C. 左下角D. 右下角答案：B二、多选题（每题3分，共5题）1. 地图上的颜色可以用来表示哪些地形特征？A. 森林B. 水域C. 城市D. 山地答案：A、B、C、D2. 地图上的道路等级可以通过哪些方式表示？A. 线条的粗细B. 线条的颜色C. 线条的样式D. 道路名称答案：A、B、C3. 地图上的等高线可以用来表示哪些地形特征？A. 高度B. 坡度C. 方向D. 距离答案：A、B4. 地图上的方向可以通过哪些方式表示？A. 指南针B. 北方向指示C. 经纬度D. 地图边缘的方向标记答案：A、B、C、D5. 地图上的符号可以用来表示哪些地理要素？A. 城市B. 道路C. 河流D. 山脉答案：A、B、C、D三、判断题（每题1分，共5题）1. 地图上的比例尺越大，表示的实际范围越小。

计算机制图试题及答案一、选择题1. 下列哪种图形用于表示一个流程？A. 三维图B. 折线图C. 流程图D. 柱状图答案：C2. 以下哪个是描述界面的最常用工具？A. 虚线B. 标注C. 文字框D. 工具栏答案：C3. 以下哪个是表示两点间连线的最常用工具？A. 箭头B. 直线C. 曲线D. 斜线答案：B4. 下列哪个图形用于表示两个或多个对象之间的关系？A. 线图B. 表格C. 饼图D. 网络图答案：D5. 计算机制图中，以下哪个工具用于插入图片？A. 矩形框B. 图像框C. 线箭头D. 文字框答案：B二、填空题1. 在用于表示流程的图形中，常用的图形元素包括________、________和箭头。

答案：矩形框、圆角矩形2. 通过使用________，可以更清晰地表示对象之间的先后顺序。

答案：箭头3. 在制图软件中，常用的编辑工具包括________、________和放大镜。

答案：选择工具、移动工具4. 在制图软件中，可以使用________工具来标注图形、线条或文本的属性。

答案：属性编辑器5. 网络图中，可以使用________来表示不同对象之间的关系。

答案：线条三、解答题1. 请用流程图表示从购买书籍到书籍送达家中的步骤。

[图]答案：使用矩形框表示购买书籍的步骤，使用箭头表示先后顺序，使用线条表示送货的路径。

2. 请根据以下要求绘制一个简单的平面图：- 描述一个房间的布局。

- 在房间中标注家具的位置和尺寸。

- 使用不同的线条来表示墙壁、窗户和家具。

[图]答案：绘制一个长方形表示房间的布局，使用直线表示墙壁，使用矩形框表示家具的位置和尺寸，使用矩形框内的文字描述家具的名称。

四、综合题请根据以下要求绘制一个网络图，表示一个公司内部不同部门的关系。

- 公司共有5个部门：人力资源、市场营销、研发部、财务部和销售部。

- 人力资源部负责员工招聘和人事管理。

- 市场营销部负责产品推广和广告宣传。

- 研发部负责产品研发和创新。

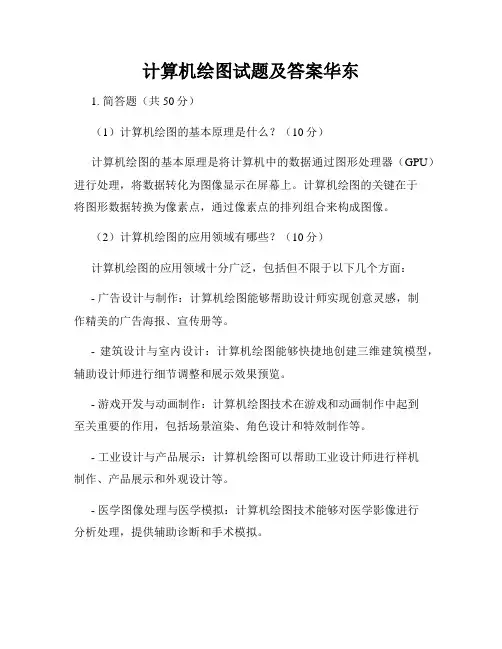

计算机绘图试题及答案华东1. 简答题（共50分）（1）计算机绘图的基本原理是什么？（10分）计算机绘图的基本原理是将计算机中的数据通过图形处理器（GPU）进行处理，将数据转化为图像显示在屏幕上。

计算机绘图的关键在于将图形数据转换为像素点，通过像素点的排列组合来构成图像。

（2）计算机绘图的应用领域有哪些？（10分）计算机绘图的应用领域十分广泛，包括但不限于以下几个方面：- 广告设计与制作：计算机绘图能够帮助设计师实现创意灵感，制作精美的广告海报、宣传册等。

- 建筑设计与室内设计：计算机绘图能够快捷地创建三维建筑模型，辅助设计师进行细节调整和展示效果预览。

- 游戏开发与动画制作：计算机绘图技术在游戏和动画制作中起到至关重要的作用，包括场景渲染、角色设计和特效制作等。

- 工业设计与产品展示：计算机绘图可以帮助工业设计师进行样机制作、产品展示和外观设计等。

- 医学图像处理与医学模拟：计算机绘图技术能够对医学影像进行分析处理，提供辅助诊断和手术模拟。

（3）简述光栅图和矢量图的区别，并举例说明其适用场景。

（20分）光栅图是由像素点组成的图像，每个像素点都有自己的颜色和位置信息。

光栅图能够表现图像的细节，但放大后可能出现锯齿状的边缘，不适合进行无损放大。

常见的图片格式如JPEG和PNG都属于光栅图。

矢量图是由数学公式描述的图像，使用线段、曲线等数学描述来确定图像的形状和颜色。

矢量图可以进行无损放大，不会出现锯齿状的边缘。

常见的矢量图格式有SVG和AI。

适用场景举例：- 光栅图：用于摄影、实景图表达，以及需要保留丰富细节的图片展示。

- 矢量图：用于图标、标志、品牌设计，以及需要方便进行编辑和放大的设计作品。

2. 计算题（共50分）（1）已知一张图片的分辨率为1920x1080，色深为24位，求该图片的文件大小（假设无压缩）。

（10分）文件大小 = 分辨率 x 色深= 1920 x 1080 x 24= 49,766,400字节（2）已知一张图片的文件大小为4MB，分辨率为800x600，求该图片的压缩比例。

名词解释1、计算机地图制图：又称为自动化地图制图或机助地图制图（Computer-Aided Cartography，简称CAC）。

它是研究以传统的地图制图原理为基础，在计算机软、硬件的支持下，采用数据库技术和图形数字处理方法，实现地图信息的获取、变换、存贮、处理、识别、分析和输出的一门技术性学科。

或称数字地图制图（Digital Cartography ）。

2、地图：是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。

3、普通地图：是以相对平衡的详细程度表示地球的水系、地貌、土质植被、居民地、交通网、境界等各种自然现象和人文现象的地图。

4、专题地图：是着重表示一种或几种主题要素及它们之间相互关系的地图。

5、地图投影：地图是一个平面，而地球椭球面是不可展曲面，将地球椭球面上的点映射到平面上的方法称地图投影。

6、地图符号：地图工作者为了传递各种地理事物与现象的信息，常采用一些图形符号来作为载体，这些图形符号就是地图符号具体可将地图符号分为点状符号，线状符号，面状符号。

7、比例尺：表示地图图形相对于地面实体的整体缩小程度。

8、控制点：在地面上运用精密测量的方法，获得对平而与高程位置的精度具有控制意义的点位。

9、高斯-克吕格投影：以椭圆柱面作为投影面，并与椭球体面相切于一条经线上，该经线即为投影带的中央经线，按等角条件将中央经线东西一定范围内的区域投影到椭圆柱表面上，再展成平面，便构成了横轴等角切椭圆柱投影。

10、坐标系：确定地面点或空间目标位置所采用的参考系称为坐标系。

11、地图比例尺 : 图上长度与相应地面之间的长度比例，即L/D=1/M。

18、圆柱投影：以圆柱表面作为辅助投影面，使球体与平面相切或相割，将球体上的经纬网投影到圆柱表面上，然后将圆柱表面展成平面而构成的一种投影。

19、圆锥投影：以圆锥表面作为辅助投影面，使球体与圆锥表面相切或相割，将球体上的经纬网投影到圆锥表面上，然后将圆锥表面展成平面而构成的一种投影。

地图制图期末考试试题及答案一、选择题（每题2分，共20分）1. 地图的基本功能是什么？A. 导航B. 记录地理信息C. 艺术欣赏D. 以上都是2. 地图投影的目的是什么？A. 保持地图的美观性B. 减少地图的变形C. 增加地图的实用性D. 以上都不是3. 下列哪项不是地图的组成部分？A. 地图标题B. 地图图例C. 地图比例尺D. 地图的版权信息4. 地图的尺度指的是什么？A. 地图的尺寸大小B. 地图上的距离与实际距离的比例关系C. 地图的颜色深浅D. 地图的复杂程度5. 地图的图例和注记的作用是什么？A. 装饰地图B. 说明地图上各种符号的含义C. 提供地图的版权信息D. 增加地图的美观性6. 地图的定向方法有哪些？A. 通过罗盘B. 通过地图上的指向标C. 通过地图的经纬度D. 所有以上7. 地图的分类方法有哪些？A. 按比例尺分类B. 按主题分类C. 按使用目的分类D. 所有以上8. 什么是地形图？A. 展示地形起伏的地图B. 展示城市街道的地图C. 展示交通路线的地图D. 展示海洋的地图9. 地图上的等高线表示什么？A. 地形的起伏B. 河流的流向C. 道路的走向D. 城市的分布10. 地图的符号系统设计需要考虑哪些因素？A. 符号的可读性B. 符号的美观性C. 符号的代表性D. 所有以上二、填空题（每空1分，共10分）11. 地图的三要素包括________、________和________。

12. 地图的投影方式有________、________和________。

13. 地图的比例尺可以表示为________或________。

14. 地图的定向方法除了使用指向标外，还可以通过________来实现。

15. 地图的分类方法中，按主题分类可以包括________、________和________。

三、简答题（每题10分，共20分）16. 请简述地图在城市规划中的作用。

17. 请解释地图的符号系统设计的重要性。

计算机绘图试题及答案一、选择题（每题2分，共20分）1. 计算机绘图中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A3. 计算机绘图软件中，用于修改对象属性的命令是：A. COPYB. MOVEC. PROPERTIESD. ROTATE答案：C4. 在计算机绘图中，用于创建矩形的命令是：A. RECTANGLEB. SQUAREC. POLYGOND. BOX5. 以下哪个命令在计算机绘图中用于创建多边形？A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案：B6. 在计算机绘图软件中，用于缩放视图的命令是：A. ZOOMB. PANC. SCROLLD. MOVE答案：A7. 计算机绘图中，用于创建圆形的命令是：A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A8. 在AutoCAD中，以下哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. SPLINE答案：A9. 计算机绘图软件中，用于复制对象的命令是：B. MOVEC. ROTATED. MIRROR答案：A10. 在计算机绘图中，用于创建点的命令是：A. POINTB. DOTC. MARKD. SPOT答案：A二、填空题（每题2分，共20分）1. 在计算机绘图中，________命令用于创建多段线。

答案：POLYLINE2. 使用________命令可以快速选择多个对象。

答案：WINDOW3. 在AutoCAD中，________命令用于创建文本。

答案：TEXT4. 计算机绘图软件中，________命令用于绘制正多边形。

答案：POLYGON5. 使用________命令可以改变对象的颜色。

一、填空题（每空1分，共20分）1、计算机地图制图可分为(数据获取)、（数据处理）、（图形输出）三个阶段.2、计算机地图制图系统由（硬件）、（软件）、（制图数据）、（地图模型与方法）以及（操作管理人员与应用人员）五个部分组成。

3、地图由（地图图形）和（文字标记）两部分组成。

4、地图从表现方式来看，包括（模拟地图）和（数字地图）两种形式。

5、地图按内容分，可分为（普通地图）和（专题地图）。

6、地图表示手段由（地图图形）、（地图色彩）、（地图文字）三部分组成。

7、数据的预处理主要内容有：（几何纠正）、（数据压缩）、（数据光滑）、（数据规范化）与（数据匹配）。

8、数据压缩的方法主要有（间隔取点法）、（垂距法和偏角法）、（道格拉斯—普客法）和（光栏法）。

9、图形的两种表示分别为（点阵表示（图像））与（矢量表示（图形））。

10、多边形的表示方法有（顶点表示）与（点阵表示）。

11、多边形的扫描转换方法有（逐点判断法）、（扫描线算法）、（边界标志算法）、（边缘填充算法）及(种子填充算法)。

13、区域填充算法的表示方法有（内点表示）及（边界表示）。

13、地图数据管理的三个阶段分别为：（程序管理阶段）、（文件管理阶段）、（数据库管理阶段）。

14、直线的裁剪算法常用的有（直接求交算法）、（编码裁剪算法）、（中点分割裁剪算法）。

15、多边形的裁剪算法包括（Sutherland-Hodgman算法）与（Weiler-Athenton裁剪算法）。

16、正轴测投影可分为（正等轴测投影）、（正二轴测投影）、（正三轴测投影）。

17、解析变换可分为（正解变换）、（反解变换）、（综合变换）三种。

18、地图符号系统由（图解语言）、（写出语言）、（自然语言）、（数学语言）组成。

19、矢量符号的绘制作方法有（编程法）、（信息法）。

20、线符号的绘制方法有两种即一是（重复配置点符号图元），二是（组合绘制）方法。

21、在数字制图中，常用到的宏运算有（扩张）、（侵蚀）、（加粗）、（减细）及（填充）。

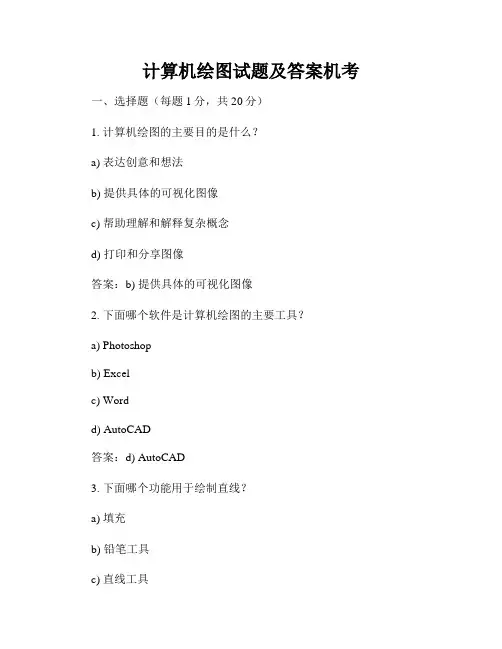

计算机绘图试题及答案机考一、选择题（每题1分，共20分）1. 计算机绘图的主要目的是什么？a) 表达创意和想法b) 提供具体的可视化图像c) 帮助理解和解释复杂概念d) 打印和分享图像答案：b) 提供具体的可视化图像2. 下面哪个软件是计算机绘图的主要工具？a) Photoshopb) Excelc) Wordd) AutoCAD答案：d) AutoCAD3. 下面哪个功能用于绘制直线？a) 填充b) 铅笔工具c) 直线工具d) 文字工具答案：c) 直线工具4. 下面哪个功能用于选择和移动已绘制的图形？a) 画笔工具b) 移动工具c) 放缩工具d) 形状工具答案：b) 移动工具5. 下面哪个功能用于改变图形的颜色？a) 橡皮擦b) 魔术棒c) 填充工具d) 模糊工具答案：c) 填充工具6. 下面哪个文件格式用于保存矢量图形？a) JPGb) PNGc) GIFd) AI答案：d) AI7. 坐标系中，x轴代表什么？a) 宽度b) 高度c) 深度d) 时间答案：a) 宽度8. 坐标系中，y轴代表什么？a) 宽度b) 高度c) 深度d) 时间答案：b) 高度9. 下面哪个工具用于绘制曲线？a) 矩形工具b) 圆形工具c) 钢笔工具d) 橡皮擦工具答案：c) 钢笔工具10. 下面哪个工具用于调整图像的亮度和对比度？a) 渐变工具b) 调整图像工具c) 切割工具d) 变形工具答案：b) 调整图像工具二、填空题（每题2分，共20分）11. 计算机绘图的两种主要图像类型是__________和__________。

答案：矢量图形、位图图形12. 在网格坐标系中，每个坐标点被称为__________。

答案：像素13. 填充工具可以用来给图形上色，可以选择__________和__________。

答案：前景色、背景色14. 图像的放大和缩小称为__________。

答案：缩放15. Photoshop是一种专业的__________软件。

数字地图制图习题及参考答案习题一、名词解释1.计算机图形学 (Computer Graphics)2.多媒体技术3.邻接4.包含5.关联6.电子地图7.矢量（Vector）8.栅格（Raster）9.数字图像二、问答题1.简述计算机图形学主要研究内容。

2.数字地图制图的硬件配置包括哪些？3.数字地图制图软件系统组成包括哪几部分？4.图形数据的组织形式有哪些？5.简述数字地图制图的基本流程。

6.电子地图的优点7.举例说明电子地图的应用。

三、填空题1.数字地图输出分为（）输出和（）输出两类。

2.空间数据对应于地图基本要素即实体，称几何数据，其表现形式有两种：（）和（）。

3.非空间数据包括（）属性数据、（）属性数据、（）属性数据。

习题参考答案一、名词解释1.计算机图形学 (Computer Graphics):研究应用计算机生成、处理和显示图形的学科。

它是以解析几何原理为基础，将显示器看作平面直角坐标系，使屏幕光栅点阵与图面直角坐标系形成对应。

2.多媒体技术：是以计算机为核心对文本、图形、图像、动画、音频、视频等多种媒体实施综合、交互处理的一门综合信息处理技术。

3.邻接：指存在于空间图形的同类元素之间的拓扑关系。

4.包含：指存在于空间图形的同类，但不同级的元素之间的拓扑关系。

5.关联：指存在于空间图形的不同元素之间的拓扑关系。

6.电子地图：也称为数字地图，是地图制作和应用的一个系统，是一种数字化了的地图。

7.矢量（Vector）：在计算机图形中指一个有向线段，每个有向线段由有序的特征点来表示，其集合构成了图形。

8.栅格（Raster）：将图像或地图分成若干行和列的栅格，记录全图每个栅格点数据，得到每个点的属性特征值，其空间特征已隐含其中。

9.数字图像：是以栅格阵列的像元数值来记录图像的，像元数值表现为0-255灰阶。

二、问答题1.简述计算机图形学主要研究内容。

答：基本图形元素的生成算法、图形几何变换、图形显示、交互输入、几何模型建立、彩色真实感图形的生成、三维动画方法等。

1、名词解释○1计算机地图制图：以传统的地图制图原理为基础，以计算机及其外设为工具，采用数据库技术、图形、图像处理技术等，实现地图信息的获取、变换、传输、识别、存储、处理、显示和绘图等的应用科学。

（又称自动化制图或计算机辅助制图）○2顶点匹配：把具有一定距离限度的弧度的端点作为一个节点，其坐标值取多个端点的平均值，然后对节点顺序编号的过程○3曲线光滑：根据给定的点列，用插值法或曲线拟合法建立某一符合实际要求的连续、光滑曲线的函数、使给定点满足这个函数关系，并按该函数关系用计算加密点列来完成光滑连接的过程○4垂距法：按垂距的限差选取符合或超过限差的点。

P2点的垂距大于限差，应保留；P3点的垂距小于限差，予以舍弃。

○5共线四点的交比：设A、B、C、D为共线的四点，且A!=B ，C!=B，D!=A，称（A、B、C）与(A、B、D)的比为A、B、C、D的交比，记为（A、B；C、D），即交比也称作二重比共点四线的交比设L1,L2,L3,L4是通过O点的四条直线，L1!=L2,任取一条不通过0点的直线L,设L与Li的交点为Ai,i=1,2,3,4,如果（A1、A2;A3、A4）有意义，则定义共点四直线L1,L2,L3,L4的交比为：（L1、L2；L3、L4)=（A、B；C、D）共点四线的交比只与线的相互位置关系有关，而与截线的选取无关。

灰度值变换PPT-新灰度值与原灰度值通过“传递函数”变换来描述，分为线性、分段线性和非线性变换。

课本-栅格数据中像元的原始灰度值往往需要按某种特定方式进行变换，从而得到较好的图形质量或分析效果。

其变换方式通常用“传递函数”来描述。

其中原始灰度值与新灰度值之间的关系正如函数中自变量与因变量之间的关系。

常用的传递函数包括数学上的线性、分段线性和非线性函数，此外，还包括临界值操作和分割型传递函数。

临界值操作是指凡低于（或高于）某一个临界值的灰度值都被置成一种新灰度值（例如0），其余的可置为另一种不同的灰度值（例如1），当灰度值只有0和1是也称图像二值化。

1 计算机地图制图的概念计算机地图制图又称机助地图制图或数字地图制图，它是以传统的地图制图原理为基础，以计算机及其外围设备为工具，采用数据库技术和图形数据处理方法，实现地图信息的采集、存储、处理、显示和绘图的应用科学。

2.支撑技术支撑计算机地图制图的技术方法主要有:计算机图形图像处理技术、数据库技术、制图综合技术、多媒体技术、虚拟现实技术等；指导计算机地图制图的基本理论主要有:地图信息论、地图信息传输论、地图感受论、地图符号论、地图模型论、地图认知理论、制图综合理论等。

3.应用范围：普通地图制图；专题地图制图；数字高程模型；地理信息系统4.计算机地图制图的优势：●1、易于编辑和更新●2、提高绘图速度和精度●3、容量大且易于存储●4、丰富地图品种●5、便于信息共享5．计算机地图制图的基本过程6.与计算机地图制图相关的科学技术➢计算机科学➢地图学➢遥感技术➢全球卫星定位系统➢电子地图7.计算机地图制图原理计算机地图制图的核心问题是：如何使用计算机处理地图信息以满足用户的需要，即解决地图信息如何以数字的形式表示、获取、存储、处理和输出，其实质是从图形（连续）转换为数字（离散），经过一定的处理，然后再由数字转换为图形的过程。

●计算机技术之所以能够应用于地图制图，是因为地图本身是按照一定的数学法则，经过科学概括，应用特有的符号系统将地球表面上的景物显示在平面上的一种“图形—数学模型”。

●面对地图，无论其内容多么千变万化，表示方法多么千差万变，图形结构多么复杂多样，总是可以按照几何特征将地图图形划分为三种基本类型图形元素，即“点状图形”，“线状图形”和“面状图形”。

8.计算机地图制图与相关科学技术的联系与区别（1）.计算机地图制图与地理信息系统➢计算机地图制图系统具有强大的地图制图功能；➢而完善的地理信息系统可以包含计算机地图制图的基本功能，此外还应该具有空间分析能力；特别是对图形数据和属性数据进行深层次的空间分析能力。

兰州交通大学计算机地图地图制图-备用试题A一、名词解释（4×5=20）1.地图综合2.数据的符号化3.视觉临近4.等值线地图二、简答题（4×10=40）1. 与传统地图制图技术相比，计算机辅助地图制图技术有什么优势？它有没有劣势？2.一有向图（D）如下图所示，请认真读图后，补全（表中空白处）该图的邻接矩阵A(D)和关联矩阵M（D）表。

3为什么要进行地图综合？考虑上下文关系时，对居民地综合可能操作的类型有哪些？4. 说明等值线注记的过程。

三、论述题（2×20=40）1．什么叫计算机地图制图？计算机地图制图与计算机辅助设计（CAD）、地理信息系统（GIS）有什么联系和区别？2．写一个判断点与多边形位置关系的铅垂线内点算法，并画出流程图。

兰州交通大学计算机地图地图制图-备用试题A参考答案一、名词解释（4×5=20）1.地图综合——对图面表达内容进行合理的取舍，使地图在有限的平面上表达足够丰富的、容易阅读的信息量的过程。

2.数据的符号化——是指将已处理好的矢量地图数据恢复成可见的图形，并附之以不同符号表示的过程。

3.视觉临近——在制图综合中，以视觉距感来认知综合要素关系的一种处理关系。

4. 等值线地图——是普通地图和专题地图上表达地貌、地理和社会经济要素时常用的地图符号之一，如地形图上的等高线，专题地图上的等温线、等压线、等降水线、等密度线等，因此以等值线为主要制图要素的地图称为等值线地图。

二、简答题（4×10=40）1. 与传统地图制图技术相比，计算机辅助地图制图技术有什么优势？它有没有劣势？答：特点：以传统的地图制图原理为基础，在计算机软、硬件的支持下，采用数据库技术和图形数字处理方法，实现地图信息的获取、变换、存贮、处理、识别、分析和输出。

优势：（1）数字地图易于存贮、复制和远程传输；（2）成图周期短，地图数据的编辑、更新、改编方便，提高和改善了地图的适应性、现势性和用户的广泛性；（3）提高了地图制作与使用的精度，增大了地图信息容量；（4）使地图投影变换和比例尺变换等过程更容易实现；（5）减轻了制图人员的劳动强度，减少了主观随意性，这为地图制图的进一步标准化、规范化奠定了基础；（6）地图品种增多，拓展了服务范围；（7）简化了地图生产的工艺流程，地图制作者与使用者之间的界限开始模糊。
