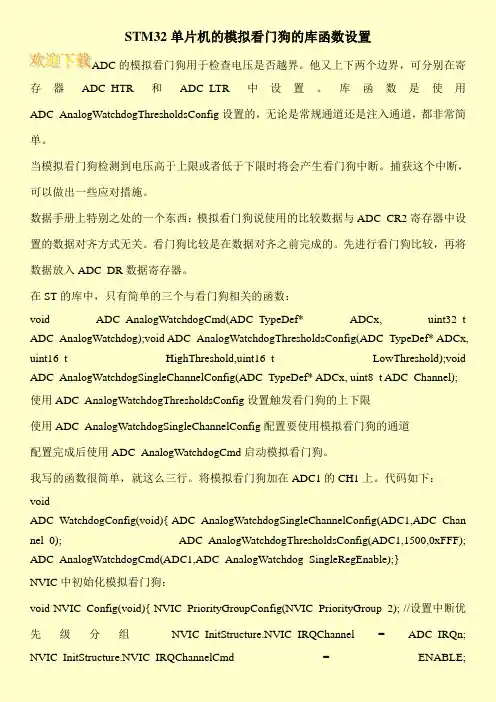

STM32单片机的模拟看门狗的库函数设置ADC的模拟看门狗用于检查电压是否越界。
他又上下两个边界，可分别在寄存器ADC_HTR和ADC_LTR中设置。
库函数是使用ADC_AnalogWatchdogThresholdsConfig设置的，无论是常规通道还是注入通道，都非常简单。
当模拟看门狗检测到电压高于上限或者低于下限时将会产生看门狗中断。
捕获这个中断，可以做出一些应对措施。
数据手册上特别之处的一个东西：模拟看门狗说使用的比较数据与ADC_CR2寄存器中设置的数据对齐方式无关。
看门狗比较是在数据对齐之前完成的。
先进行看门狗比较，再将数据放入ADC_DR数据寄存器。
在ST的库中，只有简单的三个与看门狗相关的函数：void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold,uint16_t LowThreshold);void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel); 使用ADC_AnalogWatchdogThresholdsConfig设置触发看门狗的上下限使用ADC_AnalogWatchdogSingleChannelConfig配置要使用模拟看门狗的通道配置完成后使用ADC_AnalogWatchdogCmd启动模拟看门狗。
我写的函数很简单，就这么三行。
将模拟看门狗加在ADC1的CH1上。
代码如下：voidADC_WatchdogConfig(void){ ADC_AnalogWatchdogSingleChannelConfig(ADC1,ADC_Chan nel_0); ADC_AnalogWatchdogThresholdsConfig(ADC1,1500,0xFFF); ADC_AnalogWatchdogCmd(ADC1,ADC_AnalogWatchdog_SingleRegEnable);}NVIC中初始化模拟看门狗：void NVIC_Config(void){ NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置中断优先级分组NVIC_InitStructure.NVIC_IRQChannel = ADC_IRQn; NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;。
STM32的ADC设置步骤STM32的ADC(Analog-to-Digital Converter)是一种用于将模拟信号转换为数字信号的外设。
在使用STM32的ADC之前，需要进行一系列的设置和配置。
以下是STM32的ADC设置步骤的详细说明：1.硬件连接：首先，将模拟信号连接到STM32的ADC引脚。
具体连接方式取决于所使用的STM32系列和芯片型号，可以参考芯片的数据手册。
2.时钟设置：ADC外设的时钟源需要配置和使能。
首先，选择一个适合的时钟源，通常使用主时钟源或外部时钟源。
然后，配置ADC时钟分频器，以确保时钟频率适合ADC的要求。
最后，使能ADC时钟。
3.ADC基本设置：完成时钟设置后，可以开始进行ADC的基本配置，包括设置ADC模式、采样时间、分辨率等。
-ADC模式：选择一种适合应用场景的ADC模式，常见的有单次转换模式和连续转换模式，前者适用于一次性转换，后者适用于连续转换。
-采样时间：根据输入信号的特性和采样速率，选择合适的采样时间。
采样时间越长，精度越高，但转换速度会降低。
-分辨率：设定ADC的分辨率，一般有8位、10位、12位等选项。
分辨率越高，转换精度越高，但转换时间会增加。
4.通道选择：在开始进行转换之前，需要选择要转换的ADC通道。
STM32的不同型号有不同的ADC通道数量和配置，可以通过相关寄存器设置选择。
参考芯片的数据手册，确定要使用的ADC通道。
5.触发源设置：可以通过外部触发源或软件触发来启动ADC转换。
外部触发源通常为其他硬件中断或定时器，配置相关的寄存器使能外部或软件触发转换。
6.DMA设置：如果需要使用DMA(Direct Memory Access)来传输ADC转换结果，需要进行DMA的相关设置。
首先，使能DMA。
然后配置DMA通道和传输方向。
最后，启动DMA传输。
7.中断设置：8.校准：在进行转换之前，需要进行ADC的校准。
校准过程会自动由硬件完成，可以通过设定寄存器使能自动校准。
stm32adc中断函数例程STM32是意法半导体（STMicroelectronics）推出的一系列32位微控制器系列。
STM32微控制器提供了丰富的外设支持，其中之一是ADC（模数转换器）。
ADC是一种将模拟信号转换为数字信号的设备。
在嵌入式系统中，ADC通常用来将传感器检测到的模拟信号转换为数字信号，以便处理和分析。
在STM32中，ADC外设具有完善的功能和配置选项。
为了实现ADC 的连续转换，并能够在转换完成时触发一个中断，我们需要配置ADC 中的一些寄存器，并编写相应的中断处理函数。
以下是一个在STM32中使用ADC中断的例程。
首先，我们需要确保已正确配置ADC外设和相应的GPIO引脚，以使其能够读取模拟信号。
这些配置通常在启动文件中完成，此处不再赘述。
接下来，我们需要定义一些全局变量和函数，用于处理ADC中断事件。
假设我们要使用ADC1外设，我们将设置全局变量以保存ADC转换结果，并在中断处理函数中更新该变量。
```cuint16_t adcValue;void ADC_IRQHandler(void){if(ADC1->SR & ADC_SR_EOC){adcValue = ADC1->DR;}}```在上述代码中，我们定义了一个名为`adcValue`的全局变量，用于存储ADC转换结果。
`ADC_IRQHandler`是我们编写的中断处理函数，我们将在接下来的步骤中将其配置为与ADC1外设的中断线相连。
我们还要在代码的某处初始化ADC，并配置相关的中断使能。
以下是一个示例：```cvoid ADC_Init(void){RCC->APB2ENR |= RCC_APB2ENR_ADC1EN; //启用ADC1时钟ADC1->CR2 |= ADC_CR2_CONT; //连续转换模式ADC1->CR2 |= ADC_CR2_DMA; //使用DMA传输ADC1->CR2 |= ADC_CR2_ADON; //启动ADCADC1->SMPR1 |= ADC_SMPR1_SMP16; //设置采样时间ADC1->SQR3 |= 16; //设置转换通道ADC1->CR1 |= ADC_CR1_EOCIE; //使能转换完成中断NVIC_EnableIRQ(ADC_IRQn); //使能对应中断向量的中断}void ADC_Start(void){ADC1->CR2 |= ADC_CR2_SWSTART; //启动转换}```在上述代码中，我们首先使能了ADC1的时钟，并配置了一些转换参数。

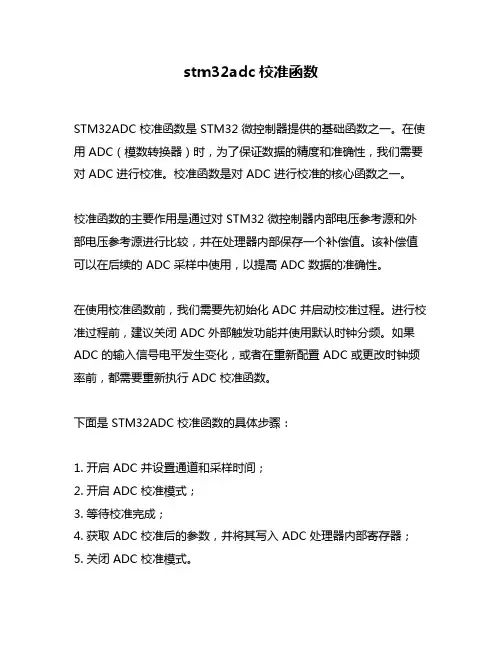

stm32adc校准函数
STM32ADC 校准函数是 STM32 微控制器提供的基础函数之一。
在使用 ADC（模数转换器）时，为了保证数据的精度和准确性，我们需要对 ADC 进行校准。
校准函数是对 ADC 进行校准的核心函数之一。
校准函数的主要作用是通过对 STM32 微控制器内部电压参考源和外部电压参考源进行比较，并在处理器内部保存一个补偿值。
该补偿值可以在后续的 ADC 采样中使用，以提高 ADC 数据的准确性。
在使用校准函数前，我们需要先初始化 ADC 并启动校准过程。
进行校准过程前，建议关闭 ADC 外部触发功能并使用默认时钟分频。
如果ADC 的输入信号电平发生变化，或者在重新配置 ADC 或更改时钟频率前，都需要重新执行 ADC 校准函数。
下面是 STM32ADC 校准函数的具体步骤：
1. 开启 ADC 并设置通道和采样时间；
2. 开启 ADC 校准模式；
3. 等待校准完成；
4. 获取 ADC 校准后的参数，并将其写入 ADC 处理器内部寄存器；
5. 关闭 ADC 校准模式。
需要注意的是，校准函数的执行时间较长，可能会导致程序在等待校准完成时出现一定的延迟。
因此，在开发过程中，我们需要考虑如何避免等待校准完成造成的延迟问题。
总的来说，STM32ADC 校准函数是 STM32 微控制器提供的重要函数之一。
它可以帮助我们提高 ADC 数据的精度和准确性，是开发STM32 基于 ADC 应用的关键之一。
在项目中，我们需要合理使用校准函数，并设置合适的参数，以保证 ADC 数据的准确性和稳定性。

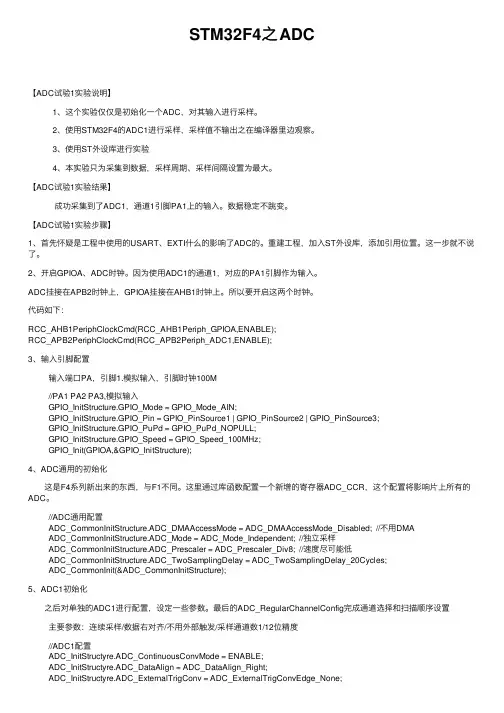

STM32F4之ADC【ADC试验1实验说明】1、这个实验仅仅是初始化⼀个ADC，对其输⼊进⾏采样。
2、使⽤STM32F4的ADC1进⾏采样，采样值不输出之在编译器⾥边观察。
3、使⽤ST外设库进⾏实验4、本实验只为采集到数据，采样周期、采样间隔设置为最⼤。
【ADC试验1实验结果】成功采集到了ADC1，通道1引脚PA1上的输⼊。
数据稳定不跳变。
【ADC试验1实验步骤】1、⾸先怀疑是⼯程中使⽤的USART、EXTI什么的影响了ADC的。
重建⼯程，加⼊ST外设库，添加引⽤位置。
这⼀步就不说了。
2、开启GPIOA、ADC时钟。
因为使⽤ADC1的通道1，对应的PA1引脚作为输⼊。
ADC挂接在APB2时钟上，GPIOA挂接在AHB1时钟上。
所以要开启这两个时钟。
代码如下：RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);3、输⼊引脚配置输⼊端⼝PA，引脚1.模拟输⼊，引脚时钟100M//PA1 PA2 PA3,模拟输⼊GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;GPIO_InitStructure.GPIO_Pin = GPIO_PinSource1 | GPIO_PinSource2 | GPIO_PinSource3;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);4、ADC通⽤的初始化这是F4系列新出来的东西，与F1不同。
这⾥通过库函数配置⼀个新增的寄存器ADC_CCR，这个配置将影响⽚上所有的ADC。
stm32标准库函数说明
STM32标准库函数是为了方便开发者使用STM32微控制器而提供的一系列函数和库。
这些库函数提供了许多常用的功能，如GPIO操作、定时器操作、串口通信、ADC转换等。
以下是一些常见的STM32标准库函数及其说明：
GPIO 初始化函数：用于配置GPIO（General-Purpose Input/Output）的引脚模式（输入、输出、复用等）和参数（输出类型、输出速度、上拉/下拉等）。
定时器初始化函数：用于配置定时器的模式（计数器模式、PWM模式等）和参数（时钟源、自动重载值等）。
串口初始化函数：用于配置串口通信的参数（波特率、数据位、停止位、奇偶校验等）。
ADC 初始化函数：用于配置ADC（Analog-to-Digital Converter）的参数（转换模式、分辨率等）。
中断初始化函数：用于配置中断的优先级和触发方式。
延时函数：用于产生一定的延时。
睡眠函数：用于使微控制器进入低功耗模式，降低功耗。
串口发送和接收函数：用于串口通信的发送和接收数据。
ADC 读取函数：用于读取ADC转换的结果。
GPIO 操作函数：用于控制GPIO引脚的电平高低或读取引脚的电平状态。

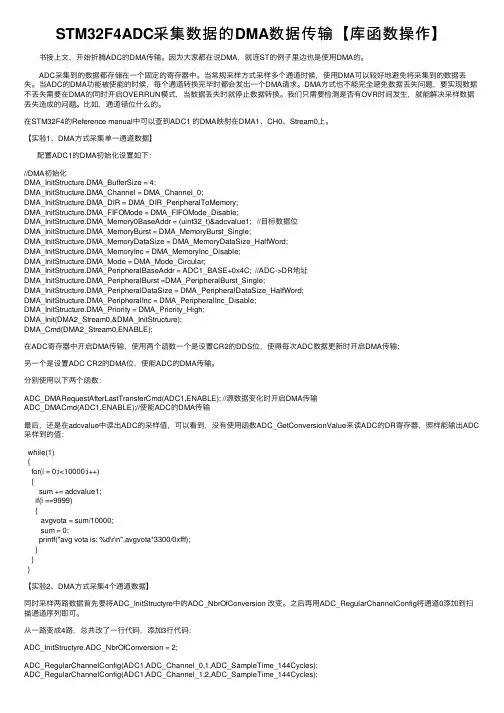

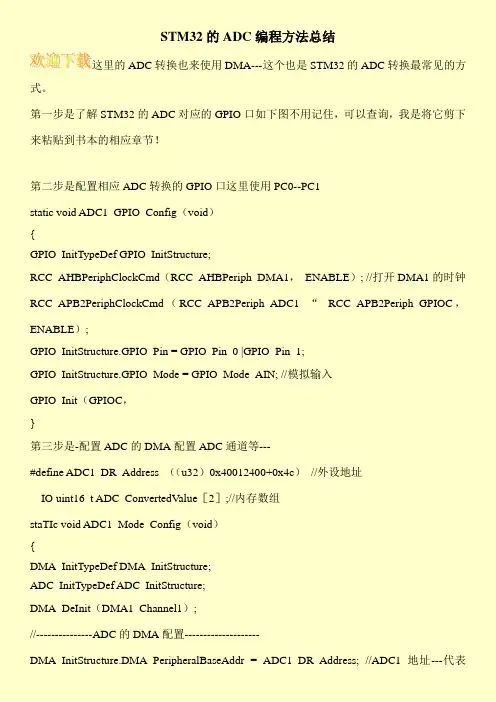

STM32F4ADC采集数据的DMA数据传输【库函数操作】书接上⽂，开始折腾ADC的DMA传输。
因为⼤家都在说DMA，就连ST的例⼦⾥边也是使⽤DMA的。
ADC采集到的数据都存储在⼀个固定的寄存器中。
当常规采样⽅式采样多个通道时候，使⽤DMA可以较好地避免将采集到的数据丢失。
当ADC的DMA功能被使能的时候，每个通道转换完毕时都会发出⼀个DMA请求。
DMA⽅式也不能完全避免数据丢失问题，要实现数据不丢失需要在DMA的同时开启OVERRUN模式，当数据丢失时就停⽌数据转换。
我们只需要检测是否有OVR时间发⽣，就能解决采样数据丢失造成的问题。
⽐如，通道错位什么的。
在STM32F4的Reference manual中可以查到ADC1 的DMA映射在DMA1、CH0、Stream0上。
【实验1、DMA⽅式采集单⼀通道数据】配置ADC1的DMA初始化设置如下：//DMA初始化DMA_InitStructure.DMA_BufferSize = 4;DMA_InitStructure.DMA_Channel = DMA_Channel_0;DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&adcvalue1; //⽬标数据位DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;DMA_InitStructure.DMA_PeripheralBaseAddr = ADC1_BASE+0x4C; //ADC->DR地址DMA_InitStructure.DMA_PeripheralBurst =DMA_PeripheralBurst_Single;DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;DMA_InitStructure.DMA_Priority = DMA_Priority_High;DMA_Init(DMA2_Stream0,&DMA_InitStructure);DMA_Cmd(DMA2_Stream0,ENABLE);在ADC寄存器中开启DMA传输，使⽤两个函数⼀个是设置CR2的DDS位，使得每次ADC数据更新时开启DMA传输；另⼀个是设置ADC CR2的DMA位，使能ADC的DMA传输。

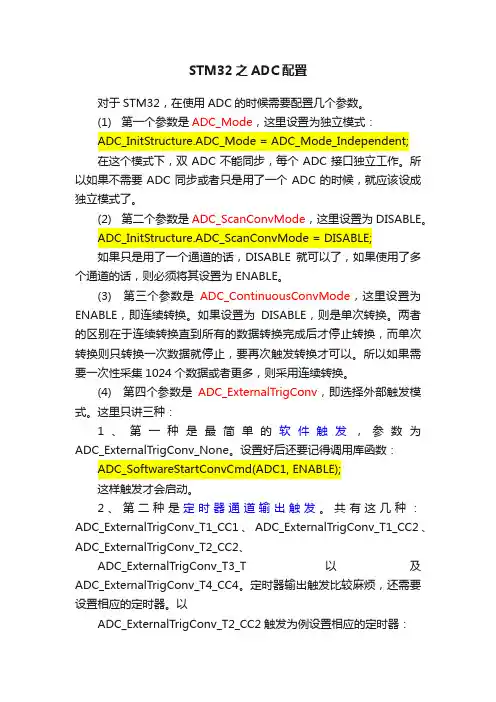

STM32之ADC配置对于STM32，在使用ADC的时候需要配置几个参数。
(1) 第一个参数是ADC_Mode，这里设置为独立模式：ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;在这个模式下，双ADC不能同步，每个ADC接口独立工作。
所以如果不需要ADC同步或者只是用了一个ADC的时候，就应该设成独立模式了。
(2) 第二个参数是ADC_ScanConvMode，这里设置为DISABLE。
ADC_InitStructure.ADC_ScanConvMode = DISABLE;如果只是用了一个通道的话，DISABLE就可以了，如果使用了多个通道的话，则必须将其设置为ENABLE。
(3) 第三个参数是ADC_ContinuousConvMode，这里设置为ENABLE，即连续转换。
如果设置为DISABLE，则是单次转换。
两者的区别在于连续转换直到所有的数据转换完成后才停止转换，而单次转换则只转换一次数据就停止，要再次触发转换才可以。
所以如果需要一次性采集1024个数据或者更多，则采用连续转换。
(4) 第四个参数是ADC_ExternalTrigConv，即选择外部触发模式。
这里只讲三种：1、第一种是最简单的软件触发，参数为ADC_ExternalTrigConv_None。
设置好后还要记得调用库函数：ADC_SoftwareStartConvCmd(ADC1, ENABLE);这样触发才会启动。
2、第二种是定时器通道输出触发。
共有这几种：ADC_ExternalTrigConv_T1_CC1、ADC_ExternalTrigConv_T1_CC2、ADC_ExternalTrigConv_T2_CC2、ADC_ExternalTrigConv_T3_T以及ADC_ExternalTrigConv_T4_CC4。
定时器输出触发比较麻烦，还需要设置相应的定时器。

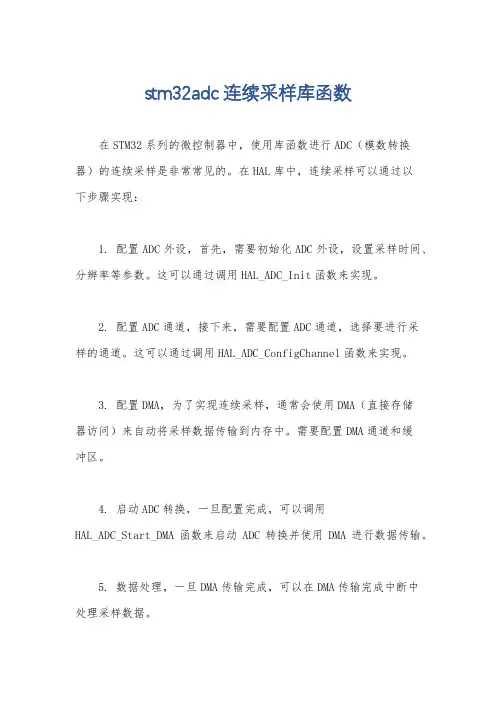

stm32adc连续采样库函数在STM32系列的微控制器中，使用库函数进行ADC（模数转换器）的连续采样是非常常见的。
在HAL库中，连续采样可以通过以下步骤实现：1. 配置ADC外设，首先，需要初始化ADC外设，设置采样时间、分辨率等参数。
这可以通过调用HAL_ADC_Init函数来实现。
2. 配置ADC通道，接下来，需要配置ADC通道，选择要进行采样的通道。
这可以通过调用HAL_ADC_ConfigChannel函数来实现。
3. 配置DMA，为了实现连续采样，通常会使用DMA（直接存储器访问）来自动将采样数据传输到内存中。
需要配置DMA通道和缓冲区。
4. 启动ADC转换，一旦配置完成，可以调用HAL_ADC_Start_DMA函数来启动ADC转换并使用DMA进行数据传输。
5. 数据处理，一旦DMA传输完成，可以在DMA传输完成中断中处理采样数据。
以下是一个简单的示例代码，演示了如何使用HAL库函数进行ADC的连续采样：c.#include "stm32f4xx_hal.h"ADC_HandleTypeDef hadc;DMA_HandleTypeDef hdma_adc;void ADC_Init()。
{。
// 初始化ADC外设。
HAL_ADC_Init(&hadc);// 配置ADC通道。
ADC_ChannelConfTypeDef sConfig = {0};sConfig.Channel = ADC_CHANNEL_0;sConfig.Rank = 1;sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES; HAL_ADC_ConfigChannel(&hadc, &sConfig);// 配置DMA.hdma_adc.Instance = DMA2_Stream0;hdma_adc.Init.Channel = DMA_CHANNEL_0;hdma_adc.Init.Direction = DMA_PERIPH_TO_MEMORY; hdma_adc.Init.PeriphInc = DMA_PINC_DISABLE;hdma_adc.Init.MemInc = DMA_MINC_ENABLE;hdma_adc.Init.PeriphDataAlignment =DMA_PDATAALIGN_HALFWORD;hdma_adc.Init.MemDataAlignment =DMA_MDATAALIGN_HALFWORD;hdma_adc.Init.Mode = DMA_CIRCULAR;hdma_adc.Init.Priority = DMA_PRIORITY_HIGH;hdma_adc.Init.FIFOMode = DMA_FIFOMODE_DISABLE;HAL_DMA_Init(&hdma_adc);__HAL_LINKDMA(&hadc, DMA_Handle, hdma_adc);// 启动ADC转换。
一、STM32F3标准库简介STM32F3是STM32系列微控制器的一款产品，它采用Cortex-M4内核，具有丰富的外设和功能。
STM32F3标准库是由STMicroelectronics官方提供的一套用于开发STM32F3系列微控制器的函数库，它包含了丰富的函数和例程，能够为开发者提供方便快捷的开发支持。
二、STM32F3标准库函数分类1. GPIO函数GPIO函数是用于对STM32F3微控制器的GPIO端口进行操作的函数集合，包括对GPIO端口的初始化、输入输出设置、读取状态等功能。
2. 定时器函数定时器函数是用于对STM32F3微控制器的定时器进行操作的函数集合，包括定时器的初始化、启动、停止、中断处理等功能。
3. 中断函数中断函数是用于对STM32F3微控制器的中断进行操作的函数集合，包括中断的使能、优先级设置、中断向量表的编写等功能。
4. 串口函数串口函数是用于对STM32F3微控制器的串口进行操作的函数集合，包括串口的初始化、发送数据、接收数据、中断处理等功能。
5. ADC/DAC函数ADC/DAC函数是用于对STM32F3微控制器的模数转换器和数模转换器进行操作的函数集合，包括ADC/DAC的初始化、转换启动、中断处理、数据处理等功能。
6. 外设驱动函数外设驱动函数是用于对STM32F3微控制器的外设进行操作的函数集合，包括I2C、SPI、USB、CAN等外设的初始化、数据传输、中断处理等功能。
三、STM32F3标准库函数使用示例以下是一些STM32F3标准库函数的使用示例，供开发者参考：1. GPIO函数示例：```c#include "stm32f3xx.h"int main(){GPIO_InitTypeDef GPIO_InitStructure;RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;GPIO_Init(GPIOA, GPIO_InitStructure);while(1){GPIO_SetBits(GPIOA, GPIO_Pin_0);//延时一段时间GPIO_ResetBits(GPIOA, GPIO_Pin_0);//延时一段时间}}```2. 定时器函数示例：```c#include "stm32f3xx.h"int main(){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); TIM_TimeBaseStructure.TIM_Prescaler= 7200 - 1;TIM_TimeBaseStructure.TIM_Period= 10000 - 1;TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;TIM_TimeBaseInit(TIM2, TIM_TimeBaseStructure);TIM_Cmd(TIM2, ENABLE);while(1){if(TIM_GetFlagStatus(TIM2, TIM_FLAG_Update)!= RESET) {//定时器计数器达到设定值时执行的操作TIM_ClearFlag(TIM2, TIM_FLAG_Update);}}```四、总结STM32F3标准库函数是用于开发STM32F3微控制器的重要工具，通过学习和掌握标准库函数的使用方法，开发者可以更加高效地进行STM32F3系列微控制器的开发工作。
stm32f103 的adc例程STM32F103是一款由STMicroelectronics生产的32位ARM Cortex-M3微控制器系列，它具有丰富的外设和功能，其中包括模数转换器（ADC）。
ADC是用于将模拟信号转换为数字信号的重要外设，以下是一个简单的ADC例程，用于在STM32F103上初始化和读取ADC值。
首先，我们需要包含STM32F103的头文件和库文件。
然后，我们需要进行以下步骤来设置和读取ADC值：1. 初始化ADC外设，首先，我们需要初始化ADC外设。
这涉及设置ADC时钟，选择ADC输入通道，配置转换模式和分辨率等。
这通常涉及配置ADC的寄存器，具体步骤可以在STM32F103的参考手册中找到。
2. 启动ADC转换，一旦ADC外设初始化完成，我们可以启动ADC转换。
这通常涉及设置适当的标志位来启动转换。
3. 等待转换完成，一旦转换已经启动，我们需要等待转换完成。
这可以通过轮询ADC状态标志位或者使用中断来实现。
4. 读取转换值，一旦转换完成，我们可以从ADC数据寄存器中读取转换的数值。
以下是一个简单的伪代码示例，用于在STM32F103上初始化和读取ADC值：c.// 初始化ADC.void init_ADC() {。
// 设置ADC时钟。
// 配置ADC输入通道。
// 配置转换模式和分辨率。
// 启用ADC.}。
// 读取ADC值。
int read_ADC_value() {。
// 启动ADC转换。
// 等待转换完成。
// 从ADC数据寄存器中读取值。
return ADC_value;}。
int main() {。
init_ADC(); // 初始化ADC.while(1) {。
int value = read_ADC_value(); // 读取ADC值。
// 执行其他操作。
}。
}。
请注意，以上示例是伪代码，并不是可直接在STM32F103上运行的代码。
在实际的应用程序中，您需要根据您的具体硬件连接和需求来配置和读取ADC值。
stm32f334标准库配置adc要在STM32F334微控制器上配置ADC（模数转换器），您需要遵循以下步骤：1. 首先，确保您已经安装了STM32CubeMX软件，该软件可以帮助您生成用于配置微控制器外设的初始化代码。
2. 打开STM32CubeMX并创建一个新的工程。
选择您所使用的适当的微控制器型号。
3. 在"Pinout & Configuration"选项卡中，选择ADC通道的引脚。
您可以通过将鼠标悬停在GPIO引脚上来选择其功能，并选择ADC功能。
4. 选择ADC的时钟源。
在"Configuration"选项卡的"Analog Watchdog"部分，选择适当的时钟源。
5. 在"Configuration"选项卡的"ADC"部分，配置ADC的参数。
您可以选择触发模式（软件触发或外部触发），采样时间，数据对齐方式和分辨率等。
6. 在顶部菜单栏中，点击"Project"并选择"Generate Code"以生成初始化代码。
7. 导出生成的代码并将其添加到您的项目中。
8. 初始化ADC并开始转换。
您可以使用生成的代码中的函数来启动ADC转换，并使用相关的API来读取转换结果。
这些是配置STM32F334上ADC的基本步骤。
请注意，与其他外设一样，您还可以配置中断和DMA等功能来提高ADC 的性能和灵活性。
有关具体的配置细节和代码示例，您可以参考ST官方提供的相关文档和示例代码。
STM32单片机的ADC配置详解一、ADC定义将模拟量转换为数字量的过程称为模式（A/D）转换，完成这一转换的工具就是模数转换器（简称ADC），用于将模拟形式的连续信号转换为数字形式的离散信号的一类设备。
例如：把芯片的引脚上的电压读出来，把芯片集成的上的温度传感器的温度读出来！二、ADC要点1-独立模式-单通道-中断读取①、初始化ADC用到的GPIO；②、设置ADC的工作参数并初始化；③、配置ADC时钟；④、设置ADC转换通道顺序及采样时间；⑤、配置使能ADC转换完成中断，在中断内读取转换完的数据；⑥、使能ADC；⑦使能软件触发ADC转换。
三、ADC内容1）ADC数量：STM32有3个ADC，每个ADC最多有16个外部通道，ADC1和ADC2都有16个外部通道，而ADC3随CPU引脚的不同通道数也不同，一般都有8个外部通道。
2）ADC精度：ADC为12位，即模拟电压经过ADC转换后是一个12位的数字量；一般情况下ADC的输入电压范围是：0~3.3V，因此最小精度为：3.3/2^12，当数字量为X时，则有模拟量Y = (3.3 / 2^12)*X。
3）电压输入范围：ADC 输入范围为：VREF- ≤VIN ≤VREF+。
由VREF- 、VREF+ 、VDDA 、VSSA 、这四个外部引脚决定。
一般把VSSA 和VREF- 接地，把VREF+ 和VDDA 接3V3，得到ADC的输入电压范围为：0~3.3V。
4）输入通道：ADC的信号输入就是通过通道来实现的，信号通过通道输入到单片机中，单片机经过转换后，将模拟信号输出为数字信号；STM32F103的ADC多达18个通道，在F103ZET6中ADC1的通道16连接到了芯片内部的温度传感器，Vrefint （内部参照电压）连接到了通道17，ADC2 的模拟通道16 和17 连接到了内部的VSS（地）。
外部的16 个通道在转换的时候又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4 路。
STM32之ADC（内部基准电压，参考电压）
转 STM32内部参照电压VREFIN的使⽤ https:///uncle_guo/article/details/50625660
每个STM32芯⽚都有⼀个内部的参照电压，相当于⼀个标准电压测量点，在芯⽚内部连接到ADC1的通道17。
根据数据⼿册中的数据，这个参照电压的典型值是1.20V，最⼩值是1.16V，最⼤值是1.24V。
这个电压基本不随外部供电电压的变化⽽变化。
不少⼈把这个参照电压与ADC的参考电压混淆。
ADC的参考电压都是通过Vref+提供的。
100脚以上的型号，Vref+引到了⽚外，引脚名称为Vref+；64脚和⼩于64脚的型号，Vref+在芯⽚内部与VCC信号线相连，没有引到⽚外，这样AD的参考电压就是VCC上的电压。
在ADC的外部参考电压波动，或因为Vref+在芯⽚内部与VCC相连⽽VCC变化的情况下，如果对于ADC测量的准确性要求不⾼时，可以使⽤这个内部参照电压得到ADC测量的电压值。
具体⽅法是在测量某个通道的电压值之前，先读出参照电压的ADC测量数值，记为ADrefint；再读出要测量通道的ADC转换数值，记为ADchx；则要测量的电压为：
Vchx = Vrefint * (ADchx/ADrefint)
其中Vrefint为参照电压=1.20V（STM32F107）。
如何⽤VDDA作为ADC参考电压，当测量信号电压超过这个范围可以⽤精密电阻分压或者放⼤器分压，或者选择合适的外部电压基准芯⽚。
stm32hal库获取adc多通道的值的函数一、前言在STM32开发中，ADC模块是一个常用的模块，可以用来获取外部模拟信号的值。
在某些应用场景下，需要同时获取多个通道的值。
本文将介绍如何使用STM32HAL库来获取ADC多通道的值。
二、函数介绍ADC_GetMultiChannelValue函数是本文要介绍的函数，它可以获取多个通道的ADC转换值。
该函数使用了DMA方式进行数据传输，可以大大提高数据传输效率。
三、函数原型以下是ADC_GetMultiChannelValue函数的原型：```void ADC_GetMultiChannelValue(ADC_HandleTypeDef* hadc, uint32_t* pData, uint32_t Length);```参数说明：- hadc：ADC句柄- pData：指向存储数据的缓冲区- Length：要转换的数据长度四、函数实现以下是ADC_GetMultiChannelValue函数的详细实现过程。
1. 开启DMA传输首先要开启DMA传输，在HAL_ADC_Start_DMA函数中设置DMA 句柄和缓冲区地址即可。
```HAL_ADC_Start_DMA(hadc, pData, Length);```2. 等待转换完成等待转换完成需要使用HAL_ADC_PollForConversion或者HAL_ADC_ConvCpltCallback回调函数。
这里我们使用回调函数来等待转换完成。
```void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {/* Conversion complete callback */}```3. 获取转换值在回调函数中，可以使用HAL_ADC_GetValue函数获取转换值。
由于我们要获取多个通道的值，所以需要在回调函数中进行多次转换。
```void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {static uint32_t index = 0;pData[index++] = HAL_ADC_GetValue(hadc);if (index == Length){/* All conversions are complete */}}```4. 关闭DMA传输最后需要关闭DMA传输，在转换完成后使用HAL_ADC_Stop_DMA 函数即可。
STM32的ADC设置步骤STM32是一款设计非常巧妙的控制芯片，其中ADC是非常实用的模块，它和我们之前学习过的51、430单片机中的ADC有相同的原理，但是STM32相对来说略有复杂，对于初学者来说，要想快速搞定这个模块首先一定要了解硬件结构，其次了解寄存器位的功能，熟悉ADC设置流程是最主要核心。
1）开启PA口时钟，设置PA0为模拟输入。
STM32F103RBT6的ADC通道0在PA0上，所以，我们先要使能PORTA的时钟，然后设置PA0为模拟输入。
2）使能ADC1时钟，并设置分频因子。
要使用ADC1，第一步就是要使能ADC1的时钟，在使能完时钟之后，进行一次ADC1的复位。
接着我们就可以通过RCC_CFGR设置ADC1的分频因子。
分频因子要确保ADC1的时钟（ADCCLK）不要超过14Mhz。
3）设置ADC1的工作模式。
在设置完分频因子之后，我们就可以开始ADC1的模式配置了，设置单次转换模式、触发方式选择、数据对齐方式等都在这一步实现。
4）设置ADC1规则序列的相关信息。
接下来我们要设置规则序列的相关信息，我们这里只有一个通道，并且是单次转换的，所以设置规则序列中通道数为1，然后设置通道0的采样周期。
5）开启AD转换器，并校准。
在设置完了以上信息后，我们就开启AD转换器，执行复位校准和AD校准，注意这两步是必须的！不校准将导致结果很不准确。
6）读取ADC值。
在上面的校准完成之后，ADC就算准备好了。
接下来我们要做的就是设置规则序列0里面的通道，然后启动ADC转换。
在转换结束后，读取ADC1_DR里面的值就是了。
通过以上几个步骤的设置，我们就可以正常的使用STM32的ADC1来执行AD转换操作了。
感谢您的阅读，祝您生活愉快。
STM32单片机ADC库函数的定义和使用方法
ADC的基本概念希望各位网友查阅相应的手册，上面对ADC有比较详尽的介绍，包括误差的分析和消除。
这里主要介绍ADC的基本库函数的定义和使用。
1.ADC_DeInit函数的功能是将外设ADCx的全部寄存器重设为默认值。
ADC_DeInit（ADC2）;
2.ADC_Init函数的功能是根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器。
其中ADC_InitTypeDef定义在stm32f10x_adc.h中。
其结构体如下所示：
typedef struct
｛
u32 ADC_Mode；//可以设置ADC_Mode
FunctionalState ADC_ScanConvMode；//规定了模数转换工作在扫描模式还是单次模式，参数可以是ENABLE和DISENABLE
FuncTIonalState ADC_CinTInuousConvMode；//规定了模数转换工作在连续还是单次模式，参数可以是ENABLE和DISENABLE
u32 ADC_ExternalTrigConv；//定义了使用外部触发来启动规则通道的模数转换
u32 ADC_DataAlign；//规定了ADC数据向左边对齐还是右边对齐参数可以是right和left u8 ADC_NbrOfChannel；//规定了顺序进行规则转换的ADC通道的数目。
参数可以是1~16 ｝ADC_InitTypeDef
例：初始化ADC1（可以按照自己的需要来初始化，这里只是一个例）
ADC_InitTypeDef
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
ADC_InitStructure.ADC_ScanConvMode = ENABLE;
ADC_InitStructure.ADC_CinTInuousConvMode = DISENABLE;
ADC_InitStructure.ADC_ExternalTrigconv = ADC_ExternalTrigconv_T1_CC1;
ADC_InitStructure.ADC_Data_Align = ADC_DataAlign_RIGHT;
ADC_InitStructure.ADC_NbrOfChannel = 16;。
