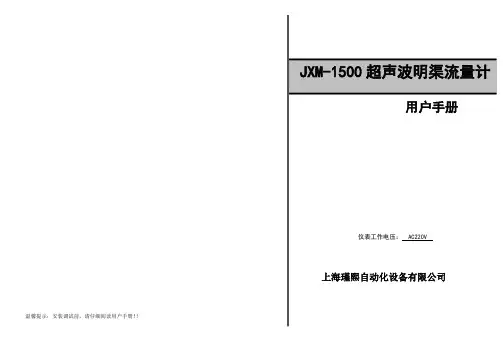

用户手册仪表工作电压： AC220V上海瑾熙自动化设备有限公司温馨提示：安装调试前，请仔细阅读用户手册！！超声波明渠流量计保修卡回执用户名称联系地址联系人联系电话产品型号产品编号验收日期安装负责人超声波明渠流量计保修卡说明产品型号产品编号验收日期安装负责人保修政策：●用户在维修时请出示保修卡。
在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。
●保修期限：本公司产品保修期由验收日期起算十二个月内。
以下情况不在免费保修范围内●产品或其部件已超出免费保修期。
●因使用环境不符合产品使用要求而导致的硬件故障。
●因不良的电源环境或异物进入设备所引起的故障或损坏。
●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。
●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。
擅自拆机修理或越权改装或滥用造成的故障或损坏。
限制说明●请用户妥善保存保修卡作为保修凭证，遗失不补。
本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。
目录1 概述 (3)2 技术指标及选型代码.... . (4)3仪器安装 (5)3.1支架安装和法兰尺寸 (5)3.2仪表安装的原则 (6)3.3安装注意事项 (6)3.4堰槽、堰板 (6)3.5仪表接线 (7)4 仪表调试说明 (9)4.1仪表界面显示说明 (9)4.2键盘说明 (10)4.3菜单说明 (11)4.4参数的设置 (13)4.41参数4～20mA的设置 (13)4.42显示模式的选择 (14)4.43流量参数的设置 (14)4.4.4 WIindow菜单 (17)4.4.5地址ID号设置 (17)4.4.6波特率设置 (17)4.4.7 PWDB设置 (17)4.4.8 4～20mA设定输出 (18)5设备清单 (18)5.1生产厂家提供的设备以及附件 (18)5.2现场需要具备的条件 (18)c ）按Mode 键直到退出参数设置，仪 表显示如右图所示，如果示值还有 偏差，可再进入探头高度设置界面 进行调整，直到准确为止。
超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。
它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。
该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。
二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。
发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。
传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。
三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。
在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。
接收器接收到反射信号后，将其传输给计算器进行处理。
计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。
四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。
2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。
3. 启动：打开电源，启动超声波明渠流量计。
4. 测量：根据需要，选择测量模式和测量时间，开始测量。
5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。
五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。
2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。
3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。
4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。
5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。
六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。
2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。
3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。

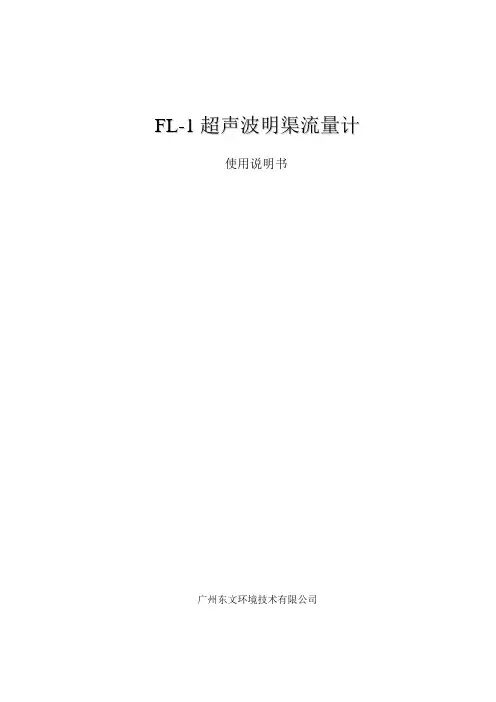

F L-1超声波明渠流量计使用说明书广州东文环境技术有限公司目录一、用途概述 (1)二、功能与特点 (1)三、测量原理 (1)四、技术指标 (3)五、结构及电路原理框图 (3)六、操作说明 (4)七、仪表外形尺寸 (8)八、安装及接线方法 (9)九、安装使用说明 (11)十、液位和流量关系表 (12)十一、量水堰槽构造 (16)十二、RS232/485 通讯协议 (20)一．用途概述FL-1超声波明渠流量计，配合常见的标准测量堰（矩形堰和三角堰）或标准巴歇尔槽一起使用，测量明渠水的流量。
本流量计可广泛应用于工厂企业、城市污水处理部门、环境监测系统的污水排放总量控制、生活用水及给排水等明渠流量的计量；也可应用于农业水利灌溉、河流流量和液位的计量。
二．功能与特点FL-1超声波明渠流量计依据国家环境监测流量测量标准，采用先进的超声测流和微电子技术，其功能及特点如下：a)利用超声波传感技术，实现与被测介质非接触测量。
b)超声波变送器带温度补偿功能，使测量数据不受环境温度的影响。
c)超声波变送器采用4~20mA输出电流到仪表，因而传输距离远（可达1000米）、不易受现场噪音干扰。
d)采用高性能微电子控制技术，测量精度（分辨率可达1mm）和可靠性高。
e)具有液位、瞬时流量和累计流量的多种显示模式，可以显示当天的动态流量图。
f)高可靠性的数据存储设计，确保在较为恶劣环境下，数据永不丢失。
g)操作特别简单，仪器内部储存了多种堰槽类型供用户选择，无须输入相关参数。
使用前只要在功能菜单中选择好堰槽类型，零水位校准即可。
h)采用LCD液晶显示，友好和简易的显示界面使人一目了然。
i)带有光电隔离的RS232/485通讯接口及4~20mA输出，特别应用于环境监测和总量控制，并可实现远程数据传输。
三．测量原理明渠流量的测量是液体在无动力推动下，处于自由稳定的流动状态，直接测量液体的液位高度h，根据安装在明渠上的量水堰槽的水位-流量关系算出流量。
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
新款比特FM3.14型超声波明渠流量计说明书本说明书适用于:FM3.14-CM型、FM3.14-CMG型、FM3.14-CMP型、FM3.14-YMG型、FM3.14-YMP型。
明渠流量计部分：一、基本概况：1，本仪表适用：帕歇槽、矩形堰、等宽堰、三角堰。
2，本仪表可选以下流量计量单位:kg、m3、L、T。
3，输入信号→专用超声波探头→由本公司专配或4～20mA。
二、熟悉您的仪表2，操作键功能介绍1)左移键和右移键→移动光标选择你所要改变的内容。
2)减少键和增加键→用它们来改变数字的大小或改变仪表同属性内容。
3)返回兼查看键→连续按此键依次查看仪表的基本参数。
操作完毕每按此键一次可以返回到上一级菜单,直到主画面或退出设置程序。
4)确认兼进入键→修改完每一个参数后按该键加以确认，该键还兼进入设置菜单键，譬如在仪表通电开机后需要对某项参数进行修改，按住该键不放直到密码界面出现为止，界面提示（请输入密码）三．查看仪表的重要参数（连续按返回键）1，当选用专用超声波探头时：通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）空气距离→探头到达水面之距离这相当重要，它是检验探头安装是否正确的唯一依据，空气距离的数字和实际探头到水面的距离相当，表示您的探头安装不错，仪表运转正常，反之必须查明原因。
（6）仪表盲区→最高水位离开探头的距离必须大于盲区的数值（7）堰槽名称→选用的堰槽名称→菜单可选2，当选用输出4～20mA变送器时：您可以通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）输入电流→此时变送器输入到仪表的电流（6）液位量程→液位变送器之量程（7）堰槽名称→选用堰槽名称→菜单可选四．如何进入用户主菜单按住确认键不放开直到密码界面出现（请输入密码）为止，通过按增加键和减少键可以改变数字的大小，按左移键和右移键可以选择你要修改数字的位数。
HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。
2、设置槽型类型及堰槽参数——按菜单键进入设置菜单，进入“管理员”->“堰槽设置”，选择或设置所使用的堰槽尺寸参数，▲/▼键切换三角堰、巴歇尔槽、矩形堰。
（原始密码000000）。
3、设置传感器参数及安装高度——按菜单键进入菜单，进入“管理员”-> “设传感器”菜单，此时用尺子测量堰槽中实际液位高度，并输入到“实测液位”后，按“确定”键保存，设备将自动计算零点高度。
4、由于实际液位并不恒定，若有可能，请临时关闭排水，待堰槽内无水流时，将“实测液位”输入为0即可。
一、产品概述1．1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。
根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。
广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。
1．2存储数据（1）近十年的每日的日累计流量（2）近十年的每月的月累计流量（3）近十年的年总累流量（3）关键参数变更保存记录操作员、管理员独立密码保护，掉电不丢失，上电后自动运行。
掉电状态下数据有效保存十年。
1．3技术规格1、流量范围: 10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度－10℃－50℃,相对湿度0－95％二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大，液位越高；流量越小，液位越低。
如下图所示：对于一般的渠道，液位与流量没有确定的对应关系。
九波超声波明渠流量计说明书
九波超声波明渠流量计是一种基于超声波技术实现流量测量的仪器。
该流量计主要适用于各种明渠、河流、渠道等场合中的流量测量，具有非
接触式、高精度、无污染、维护简单等优点。
使用说明：
1.安装：将流量计安装于待测流体体积可占用的极限位置，将传感器
固定并调整水平；
2.设置：流量计具有多个参数需要设置，如流量计口径、渠道形状、
流量计传感器冷却方式等等，用户应根据具体情况进行相应设置；
3.连接：将流量计与数据采集仪器等设备连接，确保数据传输顺畅；
4.启动：按照说明书中的流程进行启动，保持传感器与流体保持稳定
状态；
5.测量：当流体通过传感器时，超声波将被反射并被接收器接受；流
量计通过算法计算流量数据并显示在屏幕上。
注意事项：
1.在使用过程中应注意防水、防潮、防尘；
2.在测量中应避免产生大幅度波动或冲击，以免影响测量的准确性；
3.测量结束后应及时清洗传感器等部位，保持设备清洁。
以上是九波超声波明渠流量计的使用说明书，希望能对用户有所帮助。
在使用过程中，如有任何疑问或问题，请及时联系供应商或厂家获取技术
支持。
2016版超声波明渠流量计安装指导手册（中英文显示，含流量查询、回波显示、历史曲线等功能）V2.78 上海翔舜自动化成套设备有限公司目录欢迎、应用、特点 (1)技术参数 (2)安装安装位置 (3)安装方式 (4)开机显示 (5)按键说明 (6)基本参数P02 20mA设置 (7)P03 显示模式 (7)P04 探头高度 (8)P05 反应速度 (9)P06 抑制范围（又称用户盲区） (9)P07 语言选择 (9)P08 长度单位 (9)P10-P13 继电器1-4逻辑 (10)P16 继电器缓冲 (10)P30 堰槽选择 (11)P31 C值 / i值 (11)P32 N值 (11)P33 Hv 渠深 (12)P34 Lv (12)P35 流量单位 (12)P36 流量查询 (12)P37 顶宽 (12)P38 底宽 (12)高级参数P41 报警输出 (13)P42 报警延时 (13)P43 门限电压 (14)P44 发射功率 (14)P45 首波系数 (14)P46 声速 (15)P48 安全距离 (15)P50 通信地址 (16)P51 设置波特率 (16)P52 通信协议 (16)P53 浮点数顺序 (16)P54 通信测试 (16)P55 设置时间 (17)P56 累计流量清零 (17)P57 淹没比 (17)P58 掉电累计 (17)P60 电流模拟 (18)P66 温传延时 (18)P99 恢复参数 (18)故障分析和排除1：无显示、显示颠倒、乱码 (19)2：仪表数据大幅跳动 (20)3：无回波 (21)4：仪表数据不准 (22)5：4-20mA电流输出故障 (23)6：PLC数据跳动 (23)附件1：塑料螺母尺寸 (24)附件4：ModBus-RTU通信协议 (25)附件5、7：一体式仪表尺寸图、接线图 (26)附件8、9：分体式仪表尺寸图、接线图 (28)装箱清单、保修卡 (30)欢迎衷心感谢您选购本公司生产的超声波明渠流量计！本产品的生产、经营依据是JJG 711-1990《明渠堰槽流量计》行业标准。
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
根据喉道宽“b”，从“附表二巴歇尔槽水位-流量公式”中查出修工系数c和指数n，输入到菜单“9堰槽类型”→“4 巴歇尔槽”→“2 修工系数 c”和“3 指数 n”。
仪表就可以根据水位自动算出水位对应的流量。
超声波明渠流量计使用说明书井下通超声波明渠流量计说明书一、用途超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。
主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。
因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可靠性和耐用性。
二、原理说明本系列仪表直接测量的是渠道或者水槽内的液体高度。
用于明渠测流量时，在明渠上安装量水堰槽。
量水堰槽把明渠内流量的大小转成液位的高低。
仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系推算出流量。
1、超声波测液位原理发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。
再根据传声媒质中的声速，就可以算得从换能器到液面的距离。
从而确定液位。
因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。
再通过减法运算就可得出液位值。
2、量水堰槽的测流量原理流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。
通过测量水位可以推算出流量。
普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。
在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如图2.1）图2.1 常用的量水堰槽及水位和流量变化关系使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
本说明书摘抄了一部分（第六、量水堰槽）。
巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
直角三角堰也是用相应的公式计算出水位—流量对应关系。
矩形堰也有相应的公式。
但是还与安装的渠道尺寸有关，确定水位-流量关系时，矩形堰与渠道宽B、开口宽b、上游堰坎高度p 有关。
如果对计算量水堰槽水位-流量不熟悉，可将使用的量水堰槽参数通知仪表生产厂。
生产厂帮助计算。
应注意同时提供上述与确定水位-流量关系有关的参数。
超声波明渠流量计使用说明书三、主要技术指标功能一体型分体型探头选择说明传感器选择说明：1-5号巴歇尔槽建议用M48×2探头，发射角度小，不容易打到巴歇尔槽的壁或者转角形成虚假信号。
M48×2探头盲区小，只有10厘米，安装支架可以做得更低。
6-24号巴歇尔槽建议用 M78×2探头，盲区只有25厘米，而且信号比M48×2探头强，适合于大的渠道测量流量。
测量范围0.1升/秒～99999.99米3/小时累计流量最大为：4290000000.00立方米液位最大量程3米，盲区0.40米。
液位测量精度0.5%分辨率3mm或0.1%（取大者）显示中文液晶显示流量测量精度标准堰槽是1～5%（符合国标要求的堰槽和渠道）非标堰槽是10～50%。
模拟输出4线制4～20mA/600Ω负载继电器输出(选配项)2组AC 220V/ 8A或DC 24V/ 5A，供电标配24VDC 100mA；可以选配 220V AC+15% 50Hz。
供电(选配项)12VDC、电池供电、太阳能供电工作环境温度显示仪表-20～+60℃，探头-20～+80℃工作环境压力标准大气压工作环境湿度≤90%RH，非凝结过程温度-20～80℃；过程压力标准大气压通信可选485，232通信，MODBUS协议防护等级显示仪表IP66，探头IP68 显示仪表IP65，探头IP68 探头电缆无标配10米，最大为100米探头材质标配是ABS的，在有腐蚀性环境中要使用防腐材质。
四、安装1、明渠流量计外形◆分体型明渠流量计显示仪表外形图和尺寸图图4.1.1 明渠流量计实物图 图4.1.2 明渠流量计结构图 分体式超声波明渠流量计的仪表显示部分应安装在室内。
室内要通风良好，无腐蚀性气体。
仪表为壁挂安装。
如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。
◆一体型超声波明渠流量计外形图和尺寸图图4.1.3 M78×2探头实物图 图4.1.4 M78×2探头结构图分体式产品功耗分体式用24V 电源供电，不带继电器功耗是100mA ，带一个继电器是要120mA ，2路继电器145mA,3路继电器要170mA ，4路继电器要190mA. 具体功率如下： 无继电器是24×100mA=2.4W ； 1路继电器是24×120mA=2.9W ；2路继电器是24×145mA=3.5W ； 3路继电器是24×170mA=4.1W ；2路继电器是24×190mA=4.6W ； 一体式产品功耗 一体式四线制用24V 电源供电，不带继电器功耗是80mA ，带一个继电器是要105mA ，2路继电器130mA,2路继电器是24×145mA=3.1W超声波明渠流量计使用说明书图4.1.5M48×2或G1-1/2螺纹传感器器2、安装探头超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。
探头发射面要对准水面，并且跟水面垂直。
可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。
巴歇尔槽水位观测点在距槽上游0.1～0.5米位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。
图4.2.1、三角堰上探头安装位置图4.2.2、巴歇尔槽上探头安装位置◆底部螺纹安装①在被测物体上方装一个法兰②法兰上放一片内径相同的垫片③把换能器对准法兰孔④将换能器放入法兰孔超声波明渠流量计使用说明书⑤从法兰底部看到的情况⑥法兰下放一片内径相同的垫片⑦拧上螺母固定好换能器⑧安装好了的换能器◆顶部螺纹安装-吊装法安装①在探头顶部螺纹用螺母固定②探头进线要用保护管▲安装在罐子上、水池上、盖板上、支架上安装跟以上方式基本相同。
★探头安装完毕后，探头发射面一定露出盖板或者导波管。
不能缩在盖板或者导波管里面。
◆静水井安装在不少现场，因为渠道内的水面会有垃圾、泡沫或者其他漂浮物，造成测量的误差或者测量不到信号；或者因为上游没有足够长度的直渠道，水面波动厉害，可以采用静水井方式来安装来解决。
静水井内壁直径要＞50厘米，内壁平整无任何凸起物和毛刺。
探头安装后，探头发射面距离最高水面＞0.3米。
图4.2.3、静水井安装3、现场明渠堰槽安装实物图◆三角堰安装图4.3.1 三角堰超声波明渠流量计使用说明书图4.3.2 三角堰◆矩形堰安装图4.3.3 矩形堰◆巴歇尔槽安装图4.3.5 巴歇尔槽超声波明渠流量计使用说明书图4.3.6 巴歇尔槽4、安装量水堰槽①. 量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
②. 量水堰槽通水后，水的流态要自由流。
三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。
图4.4.1 自由流与淹没流③. 量水堰槽的上游最小要有大于10倍渠道宽度的平直段，使水流能平稳进入量水堰槽，标准是“水面没有浪花”。
即没有左右偏流，也没有渠道坡降形成的冲力。
如果量水堰槽的上游达不到10倍的平直段，水流波动大，或者有大量泡沫，可以加装2层带孔的挡板来解决，详见下图。
图4.4.2 加装2层带孔的挡板来解决水面波动大④. 量水堰槽安装在渠道上要牢固。
与渠道侧壁、渠底连结要紧密，不能漏水。
使水流全部流经量水堰槽的计量部位。
量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
5、电气接线图◆分体型明渠流量计接线端子实物图和示意图超声波明渠流量计使用说明书图4.5.1、分体式接线端子实物图图4.5.2、分体式接线端子示意图接线方法：换能器：红线：接 Trans1 换能器蓝线： Temp 1 + 温度传感器+ 黑线+屏蔽线： GND 地线电流输出：电流正极接“mA1”+; 电流负极接“mA- /GND”。
继电器：RLlnA与RLnB为常开;如果要继电器默认状态是“常开”，接线就接RLlnA与RLnB。
RLnA与RLnC为常闭如果要继电器默认状态是“常闭”，接线就接RLlnA与RLnC。
电源线：220VAC交流电：接L，N直流电：24V＋接24VDC+ ，GND接24V DC-485接线：485A接“TXD/485A”端子，485B接“RXD/485B”端子。
