北京九波WL-1A1超声波明渠流量计

Panametrics公司TransPort®PT878手持式超声波液体流量计简明使用手册概述1.以Panametrics公司提供的TransPort®PT878英文手册为准，中文简明手册仅供参考。

2.超声波时差法流量计通过使用一对传感器，每个传感器通过流体发射和接收超声波信号。

当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。

TransPort®PT878流量计测量这个时间差，结合设置的管径参数来计算流体的流速。

3.TransPort®PT878采用管外夹装式传感器，安装简便，无需破管与接触介质。

4.TransPort®PT878采用了受专利保护的声信号编码技术，从而极大提高了信噪比,这使得TransPort®PT878不仅适用于绝大多数的纯净液体应用，也为众多包含气泡、液滴或夹带固体颗粒等传统时差法原理无法测量的两相流体提供精确、无漂的测量。

PT878新特点♦可方便地按照您想看的格式显示您想看的数据∙超大液晶显示屏▫电致背景发光▫分块显示屏可显示1到4个参数∙支持多种语言♦为恶劣的工业操作条件设计，不受地域限制∙潜水型，防护等级IP67∙配有橡胶护罩和内置支架，可保护仪表电子部分♦可方便地记录超过100,000点以上的数据，无需杂乱的电缆就可将其下载至您的PC机∙红外通讯♦易于设置与操作∙可调的手带，携带方便∙下拉式菜单与软式按键让设置瞬间完成♦FLASH闪存∙不需更换EPROMs就可通过红外通讯口升级PT878的软件程序传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒和气泡的分布，传感器应水平安装。

2.管路内流体需满管。

3.选择测量管路时应该避免选用流体自上向下流动的竖直管线。

4.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前10D后5D（D为管线直径）。

5.为保证超声波发射和接收稳定，管线表面应该平整光滑，传感器表面和管径接触部不允许含有空气，必须涂抹耦合剂。

超声波明渠流量计简易操作说明1、按键功能面板上有三个按键，通过这三个按键可对仪表进行调试。

调试后液晶屏幕上显示测量值。

SET键键◇进入菜单项◇移动光标◇确认菜单项◇选择菜单项◇确认参数修改◇参数修改2、仪表通电显示后，按设置键（SET）进入一级菜单。

3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。

（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA流量值”和“20mA流量值”4mA流量值：瞬时流量等于这个值时输出4mA.20mA流量值：瞬时流量等于这个值时输出20mA.“4mA流量值”和“20mA流量值”在菜单中的位置见附表二菜单结构图。

5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。

最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。

使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。

（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1工作状态”项选择“开启”，“2三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。

②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2矩形堰”→“1工作状态”项选择“开启”，并且在“2标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。

③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3梯形堰”→“1工作状态”项选择“开启”，并且在“2堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。

④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

根据喉道宽“b”，从“附表二巴歇尔槽水位-流量公式”中查出修工系数c和指数n，输入到菜单“9堰槽类型”→“4巴歇尔槽”→“2修工系数c”和“3指数n”。

九波超声波明渠流量计说明书
九波超声波明渠流量计是一种基于超声波技术实现流量测量的仪器。

该流量计主要适用于各种明渠、河流、渠道等场合中的流量测量，具有非
接触式、高精度、无污染、维护简单等优点。

使用说明：
1.安装：将流量计安装于待测流体体积可占用的极限位置，将传感器
固定并调整水平；
2.设置：流量计具有多个参数需要设置，如流量计口径、渠道形状、
流量计传感器冷却方式等等，用户应根据具体情况进行相应设置；
3.连接：将流量计与数据采集仪器等设备连接，确保数据传输顺畅；
4.启动：按照说明书中的流程进行启动，保持传感器与流体保持稳定
状态；
5.测量：当流体通过传感器时，超声波将被反射并被接收器接受；流
量计通过算法计算流量数据并显示在屏幕上。

注意事项：
1.在使用过程中应注意防水、防潮、防尘；
2.在测量中应避免产生大幅度波动或冲击，以免影响测量的准确性；
3.测量结束后应及时清洗传感器等部位，保持设备清洁。

以上是九波超声波明渠流量计的使用说明书，希望能对用户有所帮助。

在使用过程中，如有任何疑问或问题，请及时联系供应商或厂家获取技术
支持。

WL-1A型超声波明渠流量计使用说明书WL-1A型超声波明渠流量计使用说明书北京九波声迪科技有限公司2005年5月目录一、用途‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2二、工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2三、技术指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5四、仪表外形尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5五、主要功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6六、仪表面板说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7七、仪表接线方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8八、仪表参数设置方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10九、打印说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14十、RS232串口说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16 十一、量水堰槽‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 十二、安装方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 十三、维护及标定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 安装示例一‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30 安装示例二‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31欢迎访问北京九波声迪科技有限公司网站，网站地址：１一、用途与量水堰槽配合使用，测量明渠内水的流量。

主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量（图一）。

由于这种仪表采用超声波穿过空气，以非接触的方法测量。

因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

二、工作原理量是液位。

用于明渠测流量时，在明渠上安装量水堰槽。

量水堰槽把明渠内流量的大小转成液位的高低。

仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

1、量水堰槽的测流量原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图二）。

一般的渠道，液位与流量没有确定的对应关系。

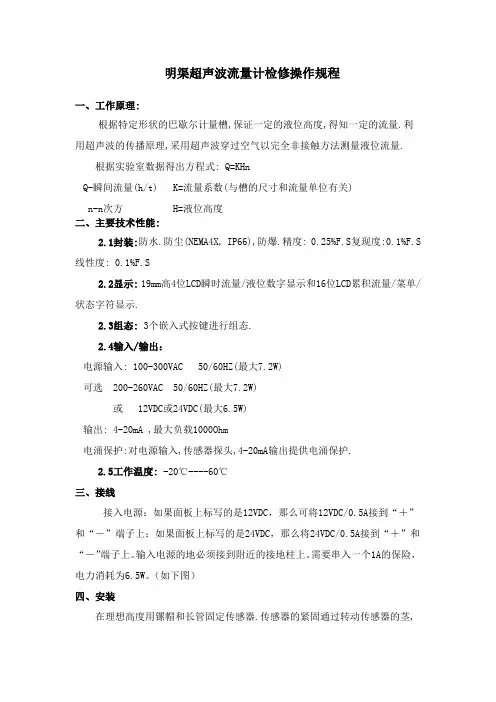

明渠超声波流量计检修操作规程一、工作原理:根据特定形状的巴歇尔计量槽,保证一定的液位高度,得知一定的流量.利用超声波的传播原理,采用超声波穿过空气以完全非接触方法测量液位流量.根据实验室数据得出方程式: Q=KHnQ-瞬间流量(h/t) K=流量系数(与槽的尺寸和流量单位有关)n-n次方 H=液位高度二、主要技术性能:2.1封装:防水.防尘(NEMA4X, IP66),防爆.精度: 0.25%F.S复现度:0.1%F.S 线性度: 0.1%F.S2.2显示:19mm高4位LCD瞬时流量/液位数字显示和16位LCD累积流量/菜单/状态字符显示.2.3组态: 3个嵌入式按键进行组态.2.4输入/输出：电源输入: 100-300VAC 50/60HZ(最大7.2W)可选 200-260VAC 50/60HZ(最大7.2W)或 12VDC或24VDC(最大6.5W)输出: 4-20mA ,最大负载1000Ohm电涌保护:对电源输入,传感器探头,4-20mA输出提供电涌保护.2.5工作温度: -20℃----60℃三、接线接入电源：如果面板上标写的是12VDC，那么可将12VDC/0.5A接到“＋”和“－”端子上；如果面板上标写的是24VDC，那么将24VDC/0.5A接到“＋”和“－”端子上。

输入电源的地必须接到附近的接地柱上。

需要串入一个1A的保险，电力消耗为6.5W。

（如下图）四、安装在理想高度用镙帽和长管固定传感器.传感器的紧固通过转动传感器的茎,不要用扳手,否则会过紧.在巴歇尔槽的收缩段2/3处安装传感器,且距离最高液位203mm或更高 ,传感器应在喉道上游1/2槽直径中心垂直位置上.传感器要防止物理损坏,传感器电缆应穿在独立的金属管中.由于传感器探头有温度传感器,所以要盖住,防止直射的阳光.五、键盘设定5.1 OCF-IV拥有一个3键的设定系统。

在16位的数字字母显示屏上显示操作和设定。

用这三键系统是用来调整菜单从而设定OCF-IV，显示操作模式和功能。

WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2015.05.184产品执行标准：HJ/15-2007型式批准证书号：2005F195-11京制01050029号目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、配件清单 (46)安装示例一、在污水井内使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。

WL-1A1型超声波明渠流量计型式批准证书号：2005F195-11九波声迪科技2011. 10. 1目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、关键零部件采用记录表 (46)附录八、配件清单 (46)安装示例一、在污水井使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问九波声迪科技，地址：.jb-sd.。

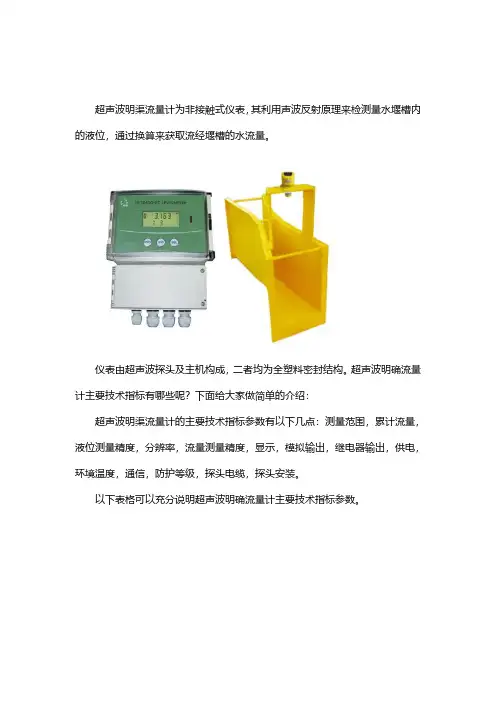

超声波明渠流量计为非接触式仪表，其利用声波反射原理来检测量水堰槽内的液位，通过换算来获取流经堰槽的水流量。

仪表由超声波探头及主机构成，二者均为全塑料密封结构。

超声波明确流量计主要技术指标有哪些呢？下面给大家做简单的介绍：
超声波明渠流量计的主要技术指标参数有以下几点：测量范围，累计流量，液位测量精度，分辨率，流量测量精度，显示，模拟输出，继电器输出，供电，环境温度，通信，防护等级，探头电缆，探头安装。

以下表格可以充分说明超声波明确流量计主要技术指标参数。

主要技术指标
备注：超声波明渠流量计探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特殊规格。
