超声波明渠流量计使用说明书

超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。

它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。

该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。

二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。

发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。

传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。

三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。

在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。

接收器接收到反射信号后，将其传输给计算器进行处理。

计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。

四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。

2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。

3. 启动：打开电源，启动超声波明渠流量计。

4. 测量：根据需要，选择测量模式和测量时间，开始测量。

5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。

五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。

2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。

3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。

4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。

5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。

六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。

2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。

3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。

超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。

调试后液晶屏幕上显示测量值。

SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。

3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。

（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。

5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。

最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。

使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。

（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。

②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。

③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。

④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

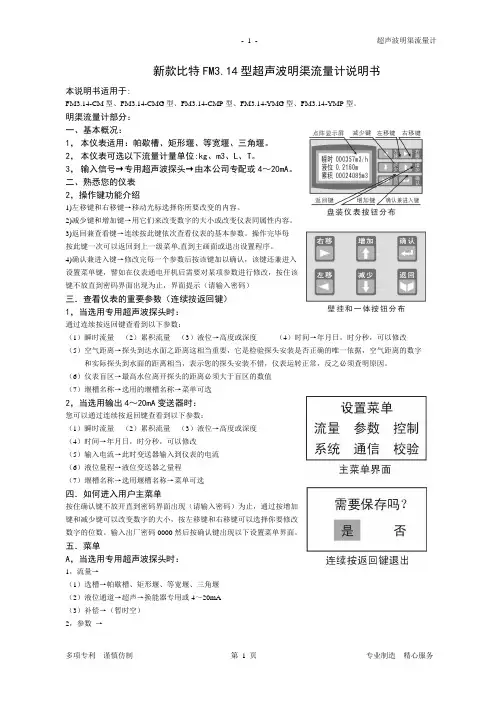

新款比特FM3.14型超声波明渠流量计说明书本说明书适用于:FM3.14-CM型、FM3.14-CMG型、FM3.14-CMP型、FM3.14-YMG型、FM3.14-YMP型。

明渠流量计部分：一、基本概况：1，本仪表适用：帕歇槽、矩形堰、等宽堰、三角堰。

2，本仪表可选以下流量计量单位:kg、m3、L、T。

3，输入信号→专用超声波探头→由本公司专配或4～20mA。

二、熟悉您的仪表2，操作键功能介绍1)左移键和右移键→移动光标选择你所要改变的内容。

2)减少键和增加键→用它们来改变数字的大小或改变仪表同属性内容。

3)返回兼查看键→连续按此键依次查看仪表的基本参数。

操作完毕每按此键一次可以返回到上一级菜单,直到主画面或退出设置程序。

4)确认兼进入键→修改完每一个参数后按该键加以确认，该键还兼进入设置菜单键，譬如在仪表通电开机后需要对某项参数进行修改，按住该键不放直到密码界面出现为止，界面提示（请输入密码）三．查看仪表的重要参数（连续按返回键）1，当选用专用超声波探头时：通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）空气距离→探头到达水面之距离这相当重要，它是检验探头安装是否正确的唯一依据，空气距离的数字和实际探头到水面的距离相当，表示您的探头安装不错，仪表运转正常，反之必须查明原因。

（6）仪表盲区→最高水位离开探头的距离必须大于盲区的数值（7）堰槽名称→选用的堰槽名称→菜单可选2，当选用输出4～20mA变送器时：您可以通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）输入电流→此时变送器输入到仪表的电流（6）液位量程→液位变送器之量程（7）堰槽名称→选用堰槽名称→菜单可选四．如何进入用户主菜单按住确认键不放开直到密码界面出现（请输入密码）为止，通过按增加键和减少键可以改变数字的大小，按左移键和右移键可以选择你要修改数字的位数。

HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。

2、设置槽型类型及堰槽参数——按菜单键进入设置菜单，进入“管理员”->“堰槽设置”，选择或设置所使用的堰槽尺寸参数，▲/▼键切换三角堰、巴歇尔槽、矩形堰。

（原始密码000000）。

3、设置传感器参数及安装高度——按菜单键进入菜单，进入“管理员”-> “设传感器”菜单，此时用尺子测量堰槽中实际液位高度，并输入到“实测液位”后，按“确定”键保存，设备将自动计算零点高度。

4、由于实际液位并不恒定，若有可能，请临时关闭排水，待堰槽内无水流时，将“实测液位”输入为0即可。

一、产品概述1．1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。

根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。

广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。

1．2存储数据（1）近十年的每日的日累计流量（2）近十年的每月的月累计流量（3）近十年的年总累流量（3）关键参数变更保存记录操作员、管理员独立密码保护，掉电不丢失，上电后自动运行。

掉电状态下数据有效保存十年。

1．3技术规格1、流量范围: 10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度－10℃－50℃,相对湿度0－95％二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大，液位越高；流量越小，液位越低。

如下图所示：对于一般的渠道，液位与流量没有确定的对应关系。

九波超声波明渠流量计说明书

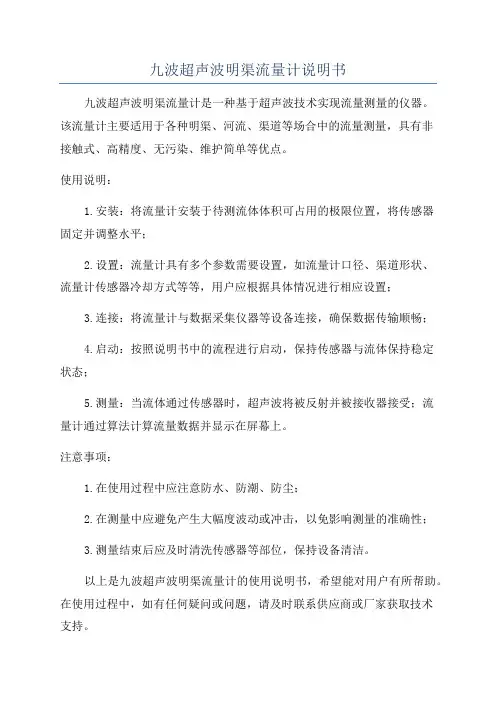

九波超声波明渠流量计是一种基于超声波技术实现流量测量的仪器。

该流量计主要适用于各种明渠、河流、渠道等场合中的流量测量，具有非
接触式、高精度、无污染、维护简单等优点。

使用说明：
1.安装：将流量计安装于待测流体体积可占用的极限位置，将传感器
固定并调整水平；
2.设置：流量计具有多个参数需要设置，如流量计口径、渠道形状、
流量计传感器冷却方式等等，用户应根据具体情况进行相应设置；
3.连接：将流量计与数据采集仪器等设备连接，确保数据传输顺畅；
4.启动：按照说明书中的流程进行启动，保持传感器与流体保持稳定
状态；
5.测量：当流体通过传感器时，超声波将被反射并被接收器接受；流
量计通过算法计算流量数据并显示在屏幕上。

注意事项：
1.在使用过程中应注意防水、防潮、防尘；
2.在测量中应避免产生大幅度波动或冲击，以免影响测量的准确性；
3.测量结束后应及时清洗传感器等部位，保持设备清洁。

以上是九波超声波明渠流量计的使用说明书，希望能对用户有所帮助。

在使用过程中，如有任何疑问或问题，请及时联系供应商或厂家获取技术
支持。

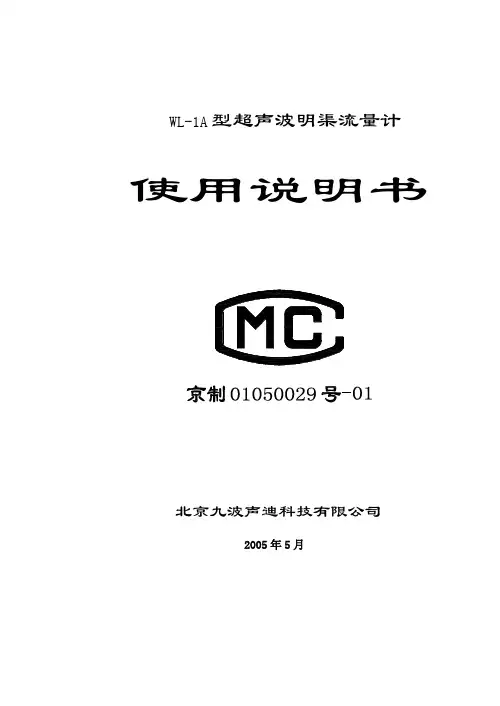

WL-1A型超声波明渠流量计使用说明书北京九波声迪科技有限公司2005年5月目录一、用途‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2二、工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2三、技术指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5四、仪表外形尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5五、主要功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6六、仪表面板说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7七、仪表接线方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8八、仪表参数设置方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10九、打印说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14十、RS232串口说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16 十一、量水堰槽‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 十二、安装方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 十三、维护及标定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26 十四、安装记录表 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 安装示例一‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30 安装示例二‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31欢迎访问北京九波声迪科技有限公司网站，网站地址：。

可以从网站下载本说明书的电子版本。

网站还提供与仪表应用有关的其他技术支持。

１一、用途与量水堰槽配合使用，测量明渠内水的流量。

主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量（图一）。

由于这种仪表采用超声波穿过空气，以非接触的方法测量。

因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

二、工作原理量是液位。

用于明渠测流量时，在明渠上安装量水堰槽。

量水堰槽把明渠内流量的大小转成液位的高低。

仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

1、量水堰槽的测流量原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图二）。

WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2015.05.184产品执行标准：HJ/15-2007型式批准证书号：2005F195-11京制01050029号目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、配件清单 (46)安装示例一、在污水井内使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。

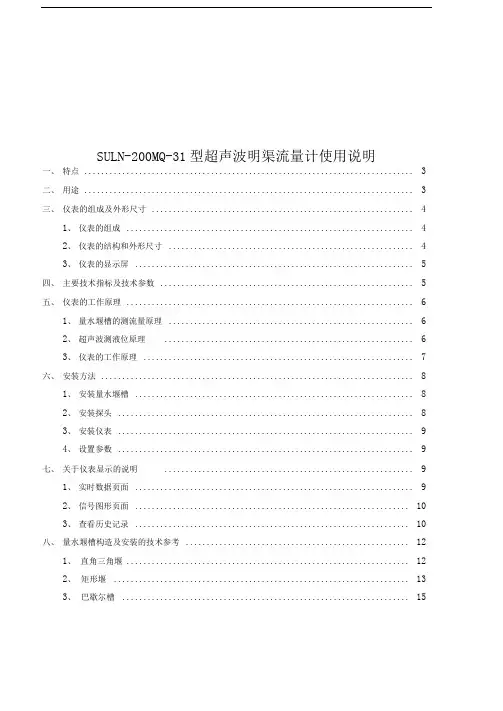

SULN-200MQ-31型超声波明渠流量计使用说明一、特点 (3)二、用途 (3)三、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)四、主要技术指标及技术参数 (5)五、仪表的工作原理 (6)1、量水堰槽的测流量原理 (6)2、超声波测液位原理 (6)3、仪表的工作原理 (7)六、安装方法 (8)1、安装量水堰槽 (8)2、安装探头 (8)3、安装仪表 (9)4、设置参数 (9)七、关于仪表显示的说明 (9)1、实时数据页面 (9)2、信号图形页面 (10)3、查看历史记录 (10)八、量水堰槽构造及安装的技术参考 (12)1、直角三角堰 (12)2、矩形堰 (13)3、巴歇尔槽 (15)九、仪表的接线 (17)十、使用按键设置仪表的参数 (17)1、设置参数时的按键 (17)2、仪表的参数表 (18)十一、使用说明 (20)1、液位校准 (20)2、日历钟校准 (21)附录一、巴歇尔槽构造尺寸 (22)附录二、巴歇尔槽水位-流量公式................................................... 23 附录三、安装水槽代码与测槽常数设置表............................................... 24 附录四、安装记录表................................................................. 25 安装示例一一、在污水井内使用三角堰................................................... 26 安装示例二、使用静水井可以提高测量精度.. (27)一、 特点*采用数字化信号处理技术，适合恶劣环境的应用。

*先进的信号环境显示（示波器技术），调试、安装方便容易。

*高速可靠的单片机处理，快速稳定。

1.目的1.1.规范公司方案设计阶段的管理，加强对此阶段各环节的把控，达到确保设计质量、进度和控制成本的目的。

2.适用范围2.1.适用于在政府控规基础上进行的项目规划方案阶段的工作。

2.2.根据双方签订的合同，若方案设计单位和概念设计单位为同一家，则不需要重新进行方案设计单位的招标，本流程是基于概念和方案设计为不同的设计单位而编写的。

3.术语和定义无4.职责4.1.设计管理部4.1.1.负责提出方案设计招标申请。

4.1.2.负责完成项目设计资料收集。

4.1.3.负责设计任务书的编制。

4.1.4.负责方案设计单位的考察、初选。

4.1.5.组织合同洽谈并负责合同的拟定、洽谈和签署。

4.1.6.与设计单位进行设计交流。

4.1.7.负责组织方案设计成果评审。

4.1.8.配合方案设计成果确定后的相关报批报建工作。

4.2.营销管理部4.2.1.负责提供项目定位报告，反馈设计要求。

4.2.2.参与设计任务书的评审。

4.2.3.参与方案设计成果的评审。

4.3.成本管理部4.3.1.在编制方案设计任务书时提出成本控制建议。

4.3.2.参与设计任务书的评审。

4.3.3.参与方案设计合同的审核。

4.3.4.参与方案设计成果的评审。

4.3.5.在方案设计完成后进行成本估算。

4.3.6.负责编制项目开发目标成本（方案版）。

4.4.工程采购管理部4.4.1.负责招标过程的组织。

4.5.设计、勘察类招标小组4.5.1.设计单位招标过程中，会签确定入围单位、评标；4.5.2.设计单位议标过程中，会签确定入围单位、定标；4.6.PMO4.6.1.PMO负责规划方案设计评审会4.7.区域公司领导4.7.1.设计总监审批招投标申请、审核设计合同、审核方案设计任务书。

4.7.2.专业总监（成本）审核设计任务书、设计合同。

4.7.3.区域总经理审批方案设计任务书，确定设计单位选择方式；审批设计合同，设计单位的定标。

4.8.总部运营管理部4.8.1.计划运营中心经理、运营管理部负责人对方案设计成果进行审核。

超声波明渠流量计使用手册目录第一章 总论功能说明 规格说明 第二章 安装与接线 仪表尺寸 仪表安装接线第三章 按键及显示界面主界面按键第四章 参数界面及说明 第五章 历史流量查询 第六章 简要安装调试步骤第七章 量水堰槽构造及安装的技术参考 附录一 水槽代码表及巴歇尔槽构造尺寸 附录二 巴歇尔槽水位-流量公式 附录三 附485通讯说明深圳市云传物联技术有限公司第一章总论功能说明1.组成仪表由主机（控制器）与传感器两部分组成,主机与传感器之间由5芯屏蔽电缆连接。

2.字幕（显示屏内容）显示选槽信息显示时间显示累计流量显示瞬时流量显示液位或距离显示继电器状态显示瞬时流量柱状比列图3.密码保护保护仪表内部参数不被随意修改。

4．校准方法液位校准方法：传感器底部到0液位距离设定。

5．类比输出（电流输出）提供一组4-20mA输出（0-20mA需预订）,16位高精度D/A，可达750欧负载。

4mA和20mA电流点由用户根据需求自行设定。

6.继电器输出控制器由4个继电器输出。

(1)脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）(2)高报警继电器(K2)(3)低报警继电器（K3）(4)备用继电器（K4）：需要时按客户要求设计。

7.通讯RS485接口8.历史记录历史小时流量记录128条历史日流量记录64条历史月流量记录32条历史年流量记录4条规格说明1. 流量范围：0升/秒～100米3/秒 （由配用的量水堰槽的种类、规格确定）2. 累计流量：12位十进制数，累满后自动回零3. 流量精度：3％4. 测距范围：3米5. 测距精度：0.25％6. 液位分辩：1毫米7. 工作环境温度：-20～70℃8. 仪表防护等级：仪表显示部分：IP65；探头部分：IP679. 供电电源：交流供电 220V或DC24V（按接线座标注）10. 4～20mA电流输出：(对应瞬时流量)最大负载电阻：750Ω11. RS485接口（附485通讯说明）12. 继电器输出: 4路继电器输出脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）高报警继电器(K2)低报警继电器（K3）备用继电器（K4）：需要时按客户要求设计。

WL-1A型超声波明渠流量计使用说明书北京虹润坤瑞自动化控制技术有限公司2003年5月目录一、用途 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1二、工作原理 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1三、技术指标 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2四、仪表外形尺寸 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 3五、主要功能 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4六、仪表面板说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4七、仪表接线方法 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6八、仪表参数设置方法 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7九、打印说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11十、RS232串口说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 13 十一、量水堰槽 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14 十二、安装方法 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 20 十三、维护及标定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 十四、安装记录表　‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 24一、用途1.与量水堰槽配合使用，测量明渠内水的流量。

如灌渠、污水沟、城市下水道的流量（图一）。

2.测量液位。

如蓄水池、储罐等（图二）。

由于这种仪表采用超声波穿过空气，以非接触的方法测量。

因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

二、工作原理WL-1A水堰槽。

量水堰槽把明渠内流量的大小转成液位的高低。

仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

波遇到水面后，产生反射。

探头接收反射波，叫作回波。

探头下边的校正棒，也会产生反射，被探头接收，叫作校正波。

超声波传播需要时间，仪表内有微处理机，记下发射波到校正波之间的时间差t１及发射波到回波之间的时间差t２。

根据回声测距的原理，可知：　t１＝2E1/C （乘2是因声波路径要往返的原因）t２＝2D/C （乘2是因声波路径要往返的原因） 式中：E1：探头到校正棒的距离，经按键装在仪表存储器内。

明渠流量计使用说明一、引言明渠流量计是一种用于测量明渠（如河流、渠道等）水流量的仪器。

它通过测量水流的速度和横截面积，来计算出水流的流量。

本文将介绍明渠流量计的使用方法和注意事项。

二、准备工作1. 确定测量位置：选择一个水流稳定、水深较为均匀的位置进行测量，避免有大量的杂质或波浪干扰测量结果。

2. 安装测量设备：根据明渠流量计的使用说明书，正确安装流量计设备。

确保设备与明渠的接触紧密，不会因水流而移动或倾斜。

三、测量步骤1. 测量横截面积：在测量位置的上游设立水尺，测量水流的水深。

根据水深和明渠的几何形状，计算出横截面的面积。

2. 测量水流速度：将流量计的传感器放入水流中，确保传感器与水流垂直。

根据流量计的显示，记录下水流的速度。

如果流量计具有平均值采集功能，可以记录多个点的速度并求平均值，以提高测量的准确性。

3. 计算流量：根据测得的横截面积和水流速度，使用流量计的计算功能或公式，计算出水流的流量。

四、注意事项1. 测量时要保持仪器的稳定性，避免水流对测量结果的干扰。

可以使用支架或固定装置来固定测量设备。

2. 测量前要清洁明渠，确保明渠内没有大量杂质或悬浮物，以免影响测量结果。

3. 测量时要注意安全，避免进入深水区域或强水流中进行测量。

4. 测量完成后要及时清理和维护测量设备，以确保其正常使用寿命和准确性。

5. 长期测量时，可以定期校准流量计，以确保测量结果的准确性。

五、常见问题解答1. 测量结果不准确怎么办？答：首先检查测量设备的安装是否正确，是否有杂质干扰。

其次，可以尝试多次测量并取平均值，或者进行校准。

2. 测量过程中出现故障怎么办？答：根据设备的使用说明书，查找故障排除方法。

如无法解决，可以联系设备供应商或维修人员进行维修。

3. 测量设备需要多久进行一次校准？答：校准周期根据设备的要求和使用情况而定，一般建议每年进行一次校准。

六、总结明渠流量计是测量明渠水流量的重要工具，通过测量水流的速度和横截面积，可以计算出水流的流量。

便携式超声波明渠流量计作业指导书一、目的依据便携式超声波明渠流量计用户使用手册，建立便携式超声波明渠流量计操作规程及日常维护保养。

二、适用范围超声波明渠流量计测量同一水位观测断面处的液位值和瞬时流量值，进行比对试验。

三、使用方法1.连接探头放入槽内合适位置。

2.按0000确认。

3.选择流量积算，进入常规设置页面确认现场槽型选择合适槽型。

4.瞬时流量及累计流量选择单位。

5.选择数据运算，差值模式时进入安装位置页面设置液位的安装高度。

6.数字滤波:数字平均滤波次数，0-100。

值越大，数据越稳，值越小，反应越快。

回波设别:回波识别数据量，0-100。

值越大，数据越稳，值越小，反应越快。

阻尼系数:探头阻尼系数。

值越大，数据越稳，值越小，反应越快。

干扰点设置: (无) :最多可设置5个固定干扰值，探头工作时会优先选择干值以外的数据。

7.探头量程:探头工作量程，减小量程可缩短工作周期。

探头盲区:探头端面无效的工作范围，安装时必须避开盲区。

发射强度:探头的超声波发射强度(功率)。

探头类型:当前使用探头的工作频率。

接受控制增益:推荐设置50-100,控制接收电路的增益量，值越大，接收信号越强。

当设置大于1000时，将关闭自动AGC功能，按设置值工作。

当设置为0时，可用▲或▼键手动快速的设置增益。

8.查询数据输入密码2006进入二级菜单选择数据采集页面然后进入逐条查看页面。

四、维护保养1 .采样仪在运输过程中应向上放置，避免倾斜、翻转。

2 .采样仪在运输、使用过程中应避免强烈的震动、碰撞及灰尘、雨、雪的侵袭。

3 .采样仪应存放在阴凉、干燥、通风的地方。

4 .采样仪正常情况下，应每年检修一次。

五、安全保护及注意事项1.仪器有显示测量乱跳或数值不随距离变化时，应将传感器轴线调整到目标平面垂直增减发射脉冲强度设法消除互相干扰。

2.液位误差太大时检查吃水深度值设定是否正确，反复调整安装位置。

3.检查温度示值是否正确，若温度差大时可调整温度修正菜单到正确值。

超声波明渠流量计明渠流量计（经济型明渠流量计，一体式明渠流量计）一、超声波明渠流量计概述：是在非满管状放开渠道测量自由表面自然流的流量仪表。

非满管态流淌的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。

明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。

二、超声波明渠流量计分类：明渠流量计品种专门多，常见的有堰式明渠流量计和槽式明渠流量计两大类。

三、超声波明渠流量计应用范围明渠流量计应用场所有都市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。

四、超声波明渠流量计特点：1、可测量非满管（圆管、蛋形管或其它异形管）流量2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量3、可测量天然的河、溪流量4、可测量污水排放渠道或管道（下水道）流量5、可测量正向和反向流速和流量6、可提供瞬时流量值和累计流量值7、输出信号：RS-485、Modbus、4-20Ma 电流信号和多路开关量8、传感器可在恶劣的现场和污水水质下长期工作9、可选配短信或GPRS无线模块实现远程遥测10、传感器外壳为聚碳酸酯，防护等级IP68 11、内置自动温度补偿 12、盲区可调节，屏蔽探头附近干扰信号在许多非满水、大流量（或小流量），自然流淌的自由水面状态下测量流体的流量，谓之明渠流量检测。

由于明渠流量较大或较小，流体中往往会有一定的腐蚀性或夹带一些杂质，使用一般的管道流量计检测流量是专门困难的。

例如工业企业排水、医院废水、农业灌溉用水、都市地下水道排水等领域中，明渠流量检测尤其是超声波非接触式明渠流量仪为首选的流量检测仪器。

超声波明渠流量仪与相应的配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。

本仪器采纳国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，操纵功能，数据传输功能和人机交流功能。

博新仪明渠流量计说明书
一、基本概况说明和功能用途介绍：
本超声波明渠流量计是以经济实用著称，主要用于明渠排污的计量，其基本功能有流动液体的液位、瞬间流量和累计流量查询和循环显示各种参数之功能.(我公司生产的FM3.14系列超声波明渠流量计带有自动记录功能，具有日、月、年累计流量报表，各种历史数据曲线记录查询)
1、本仪表适用：帕歇槽、矩形堰、等宽堰、三角堰
2、本仪表可选择以下流量计量单位：kg、m
3、L、T
3、输入信号→专用超声波探头→由本公司专配或兼顾4～20mA 输入
二、熟悉您的仪表
1、主界面内容和各个功能键的分布和作用：
2、操作键功能介绍：
1)左移键和右移键→移动光标选择你所要改变容
2)减少键和增加键→用它来改变数字的大小改.以及改变仪表不同属性内容
3)翻页键兼查看键→连续按此键依次查看仪表的基本参数.也可以在操作完毕后每按此键一次可以返回到上一级菜单，直到主画面或退出设置程序
4)确认兼进入键→修改完每一个参数后按该键加以确认，该键还兼进入设置菜单键，譬如在仪表通电开机后需要对某项参数进行修
改，按住该键不放直到密码界面出现为止，界面提示（请输入密码）止。
