SULN-200型 超声波明渠流量计 使用说明书

用户手册超声波明渠流量计超声波明渠流量计……………………………………………………………………保修政策：●用户在维修时请出示保修卡。

在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。

●保修期限：本公司产品保修期由验收日期起算十二个月内。

以下情况不在免费保修范围内：●产品或其部件已超出免费保修期。

●因使用环境不符合产品使用要求而导致的硬件故障。

●因不良的电源环境或异物进入设备所引起的故障或损坏。

●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。

●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。

擅自拆机修理或越权改装或滥用造成的故障或损坏。

限制说明：●请用户妥善保存保修卡作为保修凭证，遗失不补。

本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。

4.3.4 ID号设置【P04(ID)】通讯时用，特别是多机通讯时，缺省为01。

4.3.5 波特率设置【P05(BUAD)】通讯时用，有2400、4800、9600三种选择。

4.3.6发波能量设置【P06(PWDB)】发波能量设置，出厂已设置好，一般不用更改。

4.3.7电流校准和检测【P07(T4－>20mA)】4mA、20mA电流校准和检测。

Setup为校准菜单，改变4mA和20mA数值可校准电流；Test为检测菜单，可输出4mA到20mA电流供检测。

4.3.8反应速度设置【P08(Rate)】反应速度设置。

“fastest”最快；“fast”较快；“slow”中速；“slowest”慢速。

液位变化速度越快，相应要求仪表反应的速度越快，仪表显示数据跳动也越大；反之反应速度慢，数据稳定。

如果液位变化不是特别快，一般不用修改出厂设置。

4.3.9盲区设置【P09(Mangqu)】可更改仪表盲区以适应现场一些复杂工况。

例如可以避开探头附近凸起物对仪表的影响。

一般情况不用修改出厂设置。

4.3.10单位设置【P10(Unit)】可更改仪表瞬时流量显示单位，“t/h”为吨(立方米)/小时，“l/s”为升/秒，“t/s”为吨(立方米)/秒，更改后P02(M4~20mA)设置做相应修改，通讯中数据会自动修改。

明渠超声波流量计安全操作及保养规程前言明渠超声波流量计是一种用于测量流体流量的仪器。

它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和深度，从而计算出流量。

本文档旨在介绍明渠超声波流量计的安全操作及保养规程，以确保设备的正常工作和延长设备的使用寿命。

安全操作规程1. 电气安全1.1 在使用和维护过程中，必须保持设备的电气接地良好。

1.2 禁止在设备发生故障或需要检修和保养期间对设备进行电气连接、断开和调整。

1.3 在设备运行期间，禁止进行任何非设备控制系统的电气操作。

1.4 任何情况下，禁止将任何电气元器件（例如：电源线、插头、插座等）直接暴露在外，以免因电气故障而导致人身伤害和设备故障。

2. 机械安全2.1 在使用过程中，严格按照设备的工作范围和工作条件进行操作，禁止超出规定范围使用设备。

2.2 在设备运行期间，不得拆卸和改变设备的机械结构、接线方式和其他部件。

2.3 禁止对设备的机械部分进行硬性碰撞和挂重物等非正常使用操作，以免危及人身安全和设备正常运行。

2.4 设备发生故障或需要检修和保养时，必须先将设备断电，并进行必要的机械保护措施，以确保人身安全。

3. 操作注意事项3.1 在使用和维护过程中，严格遵守设备的使用说明书，并进行规范的操作。

3.2 在设备运行期间，保证清洁和湿润的环境，避免尘土和烟雾等物质进入设备。

3.3 在发现设备存在异常（例如：声音增大、震动增强、温度升高等）时，应该立即停机进行检查。

3.4 在进行保养和检修时，必须先切断设备的电源并进行必要的机械保护措施。

保养规程1. 周期保养1.1 日常保养在设备运行期间，应定期对设备进行清洁，避免积尘和杂物侵入设备。

同时，要检查设备的气密性能，确保设备在正常工作状态下。

1.2 定期保养设备的使用寿命和正常工作状态与设备的保养质量和周期密切相关。

定期保养的方式主要包括对设备的关键部位进行检查和保养，如模块、传感器、显示器等。

Panametrics公司TransPort®PT878手持式超声波液体流量计简明使用手册概述1.以Panametrics公司提供的TransPort®PT878英文手册为准，中文简明手册仅供参考。

2.超声波时差法流量计通过使用一对传感器，每个传感器通过流体发射和接收超声波信号。

当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。

TransPort®PT878流量计测量这个时间差，结合设置的管径参数来计算流体的流速。

3.TransPort®PT878采用管外夹装式传感器，安装简便，无需破管与接触介质。

4.TransPort®PT878采用了受专利保护的声信号编码技术，从而极大提高了信噪比,这使得TransPort®PT878不仅适用于绝大多数的纯净液体应用，也为众多包含气泡、液滴或夹带固体颗粒等传统时差法原理无法测量的两相流体提供精确、无漂的测量。

PT878新特点♦可方便地按照您想看的格式显示您想看的数据∙超大液晶显示屏▫电致背景发光▫分块显示屏可显示1到4个参数∙支持多种语言♦为恶劣的工业操作条件设计，不受地域限制∙潜水型，防护等级IP67∙配有橡胶护罩和内置支架，可保护仪表电子部分♦可方便地记录超过100,000点以上的数据，无需杂乱的电缆就可将其下载至您的PC机∙红外通讯♦易于设置与操作∙可调的手带，携带方便∙下拉式菜单与软式按键让设置瞬间完成♦FLASH闪存∙不需更换EPROMs就可通过红外通讯口升级PT878的软件程序传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒和气泡的分布，传感器应水平安装。

2.管路内流体需满管。

3.选择测量管路时应该避免选用流体自上向下流动的竖直管线。

4.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前10D后5D（D为管线直径）。

5.为保证超声波发射和接收稳定，管线表面应该平整光滑，传感器表面和管径接触部不允许含有空气，必须涂抹耦合剂。

超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。

它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。

该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。

二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。

发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。

传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。

三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。

在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。

接收器接收到反射信号后，将其传输给计算器进行处理。

计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。

四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。

2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。

3. 启动：打开电源，启动超声波明渠流量计。

4. 测量：根据需要，选择测量模式和测量时间，开始测量。

5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。

五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。

2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。

3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。

4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。

5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。

六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。

2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。

3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。

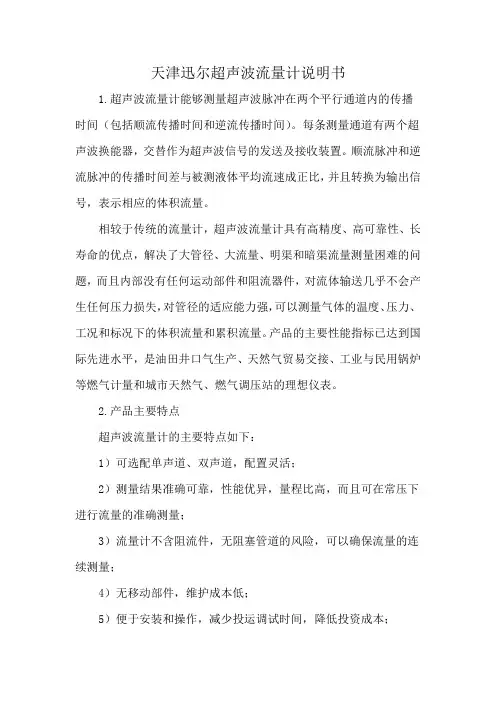

天津迅尔超声波流量计说明书
1.超声波流量计能够测量超声波脉冲在两个平行通道内的传播时间（包括顺流传播时间和逆流传播时间）。

每条测量通道有两个超声波换能器，交替作为超声波信号的发送及接收装置。

顺流脉冲和逆流脉冲的传播时间差与被测液体平均流速成正比，并且转换为输出信号，表示相应的体积流量。

相较于传统的流量计，超声波流量计具有高精度、高可靠性、长寿命的优点，解决了大管径、大流量、明渠和暗渠流量测量困难的问题，而且内部没有任何运动部件和阻流器件，对流体输送几乎不会产生任何压力损失，对管径的适应能力强，可以测量气体的温度、压力、工况和标况下的体积流量和累积流量。

产品的主要性能指标已达到国际先进水平，是油田井口气生产、天然气贸易交接、工业与民用锅炉等燃气计量和城市天然气、燃气调压站的理想仪表。

2.产品主要特点
超声波流量计的主要特点如下：
1）可选配单声道、双声道，配置灵活；
2）测量结果准确可靠，性能优异，量程比高，而且可在常压下进行流量的准确测量；
3）流量计不含阻流件，无阻塞管道的风险，可以确保流量的连续测量；
4）无移动部件，维护成本低；
5）便于安装和操作，减少投运调试时间，降低投资成本；
6）支持通讯协议，支持脉冲和4到20mA恒流源输出。

超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。

调试后液晶屏幕上显示测量值。

SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。

3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。

（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。

5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。

最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。

使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。

（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。

②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。

③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。

④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

河北省天然气有限责任公司
□管理办法 □工作标准 □其他 版 本 A 版 生效日期 2010年 文件编号：
标 题:超声波流量计操作规程 页 码 第1页 共1页
编制单位: 运行保障部
编制：王磊 审核：李晖 批准：陆阳 1.目的
规范公司人员的操作，避免误操作制定本规程。

2.适用范围
适用于河北天然气公司的各分子公司。

3.超声波流量计启动操作
3.1检查超声波流量计的电源线和信号线是否安装正确。

3.2检查超声波流量计处的压力变送器与温度变送器安装、接线是否正确。

3.3检查SPU(信号处理单元)的进线。

3.4检查法兰及管线连接处有无泄漏。

3.5接通流量计算机电源。

3.6缓开超声波流量计上游阀门，然后再开流量计下游阀门，流量计启动。

4.超声波流量计关闭操作
4.1关闭超声波流量计上游阀门，切断气源。

4.2关闭超声波流量计下游阀门。

4.3关闭流量计算机电源。

5.超声波流量计的维护
5.1超声波流量计运行时注意声道的效率，如果没有达到100%，请检查声道.
5.2长时间不使用超声波流量计应关闭其流量计算机电源。

5.3如果超声波流量计长时没有运行，启动前应仔细检查接线和各连接点有无漏气现象。

《手持式超声波流量计使用设置说明及注意事项》一、超声波流量计参数设置:1、参数设置步骤：测试前最好预留一段被测管道，以便测试时采用游标卡尺准确测量出：管道外径、管道壁厚、管道内径、计算管道周长；如在不能测量管道参数的情况下请查阅管道国标尺寸。

2、测得管道参数后进行初始设置：→按MENU键输入10 输入管道外周长；输入确定。

→按MENU键输入11 输入管道外径，可输入管道外径范围：0～18000mm；输入确定。

→按MENU键输入12 输入管道壁厚；输入确定。

→按MENU 键输入13 输入管道内径；输入确定。

→按MENU 键输入14 选择管道材质类型；输入确定。

→按MENU 键输入20 选择流体种类；输入确定。

→按MENU 键输入23 选择传感器类型；输入确定。

（本传感器为标准M1型）→按MENU 键输入24 选择传感器安装类型；输入确定。

（V法、Z法安装）→按MENU 键输入25 显示传感器安装间距。

（输入管道参数设备自动计算，做为传感器安装间距相对值。

→按MENU 键输入26 参数固化及设置；输入确定。

（固化以上输入参数）3、以上参数设置好后，按25-显示的传感器安装间距安装传感器。

100MM以下的管径宜使用V法安装传感器，大于100MM管径的宜使用Z法安装，传感器安装好后。

4、→按MENU 键输入90 显示信号强度和信号质量；信号强度应保持在85-99之间波动，不小于60。

5、→按MENU 键输入91 显示信号传输比；传输比值应在100±3%，最好为100%。

→按MENU 键输入08 检查机器工作状态，显示*R为信号正常。

→按MENU 键输入01 显示测量结果。

二、超声波流量计安装注意事项：1、传感器：200MM以下的管径宜使用V法安装传感器，大于200MM管径的宜使用Z法安装，传感器安装好后；安装前应使用角磨机将安装传感器区域抛光，除掉锈迹、油漆或防锈层，并用干抹布蘸丙酮或洒精擦去油污和灰尘，然后在欲安装传感器的中心周围管壁涂上足够的耦合剂，最后把传感器紧贴在管上并捆绑好，夹具（不锈钢带）应固定在传感器的中心部分，使之受力均匀；注意传感器和管壁之间不能有空气泡和沙砾。

超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。

本说明书将详细介绍超声波流量计的使用方法和注意事项。

二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。

2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。

3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。

b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。

四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。

2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。

3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。

4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。

5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。

五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。

2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。

3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。

4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。

5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。

六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。

超声波流量计介绍流量计操作规程超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。

管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。

它接受了先进的多脉冲技术、信号数字化处理技超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。

管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。

它接受了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更便利、经济、精准。

产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。

功能下载测量值/记录, 图形显示, 格式转换操作系统: WindowsTM ；过程输出（可选）输出与主设备电隔离输出组数视输出类型而定. 更多信息请洽FLEXIM电流范围: （0/4—20） mA精度: 0.1%读数± 15μA有源输出: Rext 电磁流量计污浊的清理方法电磁流量计假如测量的介质长期比较污浊，那么电磁流量计在工作一段时间后，电极上九会产生结垢。

当结垢物质的电导率和被测介质的电导率不同时，就会带来丈量误差。

污泥、油污对电极的附着，也会使仪表输启程生摇摆和漂移。

因此，在这种情况下我们就需要定期对电磁流量计电极进行维护与清洗。

电磁流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响；测量管内无阻拦流动部件，无压损，直管段要求较低；传感器衬里和电极材料有多种选择；转换器接受新奇励磁方式，功耗低、零点稳定、精准明确度高。

1、对无机物污染,可将电极浸入0.1mol/L稀盐酸中30分钟,用纯水清洗,再浸入3.5MOL/L化钾溶液中浸泡6小时后使用。

2、4%氟化氢溶液中浸3～5s，取出用蒸馏水冲洗，然后在0.1mol/L的盐酸溶液中浸泡数小时，用蒸馏水冲洗干净，标定。

3、铂金表面污染严重形成氧化膜,可用牙膏对铂或金表面进行抛光,然后用纯水清洗，再浸入3.5MOL/L化钾溶液中浸泡6小时后使用。
