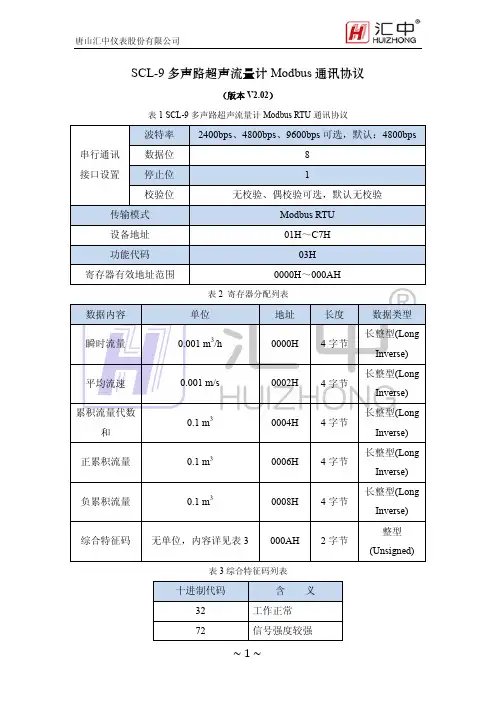

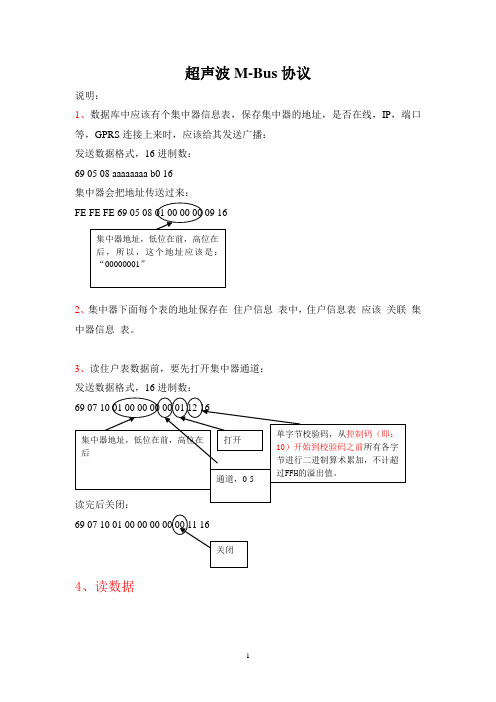

超声波M-Bus 协议说明:1、数据库中应该有个集中器信息表,保存集中器的地址,是否在线,IP ,端口等,GPRS 连接上来时,应该给其发送广播: 发送数据格式,16进制数: 69 05 08 aaaaaaaa b0 16 集中器会把地址传送过来:2、集中器下面每个表的地址保存在 住户信息 表中,住户信息表 应该 关联集中器信息 表。
3、读住户表数据前,要先打开集中器通道: 发送数据格式,16进制数:4、读数据读计量数据(热量表):A0-A6为热量表地址,如:75 01 88 00 00 59 42CS为一个字节校验码,从帧起始符(即:68)开始到校验码之前的所有各字节进行二进制算术累加,不计超过FFH的溢出值从站正常应答(热量表): 61个16进制数FE FE 68 20 75 01 88 00 00 59 42 81 2E 90 1F 00 05 00 00 00 00 05 00 00 00 00 17 00 00 00 00 35 00 00 00 00 2C 26 00 00 00 70 27 00 73 27 00 00 00 00 50 43 18 23 07 11 20 00 00 5E 16一、帧定义1、帧格式2、仪表类型4、地址域5、控制域格式:D0-D6为功能定义,D7为传送方向D7:0---由主站发出的控制帧,1---由从站发出的应答帧D6:0---通讯正常1---通讯异常D5-D0:000000保留000001读数据000100:写数据001001:读密钥版本号000011:读地址(表号)010101:写地址(表号)010110:写机电同步数(置表底数)1XXXXX:厂商自定义6、数据长度L为数据域的字节数,用十六进制表示,读数据时L小于或等于64H,写数据时L小于或等于32H,L等于零表示无数据域。
7、数据域DATA包括数据标识,序列号和数据,其结构随控制码的功能改变。
HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。
2、设置槽型类型及堰槽参数——按菜单键进入设置菜单,进入“管理员”->“堰槽设置”,选择或设置所使用的堰槽尺寸参数,▲/▼键切换三角堰、巴歇尔槽、矩形堰。
(原始密码000000)。
3、设置传感器参数及安装高度——按菜单键进入菜单,进入“管理员”-> “设传感器”菜单,此时用尺子测量堰槽中实际液位高度,并输入到“实测液位”后,按“确定”键保存,设备将自动计算零点高度。
4、由于实际液位并不恒定,若有可能,请临时关闭排水,待堰槽内无水流时,将“实测液位”输入为0即可。
一、产品概述1.1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器,广泛应用于各排污企业的污水流量的监测。
根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。
广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。
1.2存储数据(1)近十年的每日的日累计流量(2)近十年的每月的月累计流量(3)近十年的年总累流量(3)关键参数变更保存记录操作员、管理员独立密码保护,掉电不丢失,上电后自动运行。
掉电状态下数据有效保存十年。
1.3技术规格1、流量范围: 10L/s~10m3/s (由配用的量水堰槽的种类、规格确定)2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度-10℃-50℃,相对湿度0-95%二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大,液位越高;流量越小,液位越低。
如下图所示:对于一般的渠道,液位与流量没有确定的对应关系。
Ultrasonic Doppler FlowmeterVersion V1.9.1MODBUS—RTU communication protocol1、The hardware is adopted with RS-485, master-slave half-duplex communication, that is, the host calls theslave address, and the slave answers.2、Data frame: 10 digits, 1 start bit, 8 data bits and 1 stop bit, without verification.Baud rate: 1200, 2400, 4800 and 9600 (9600 by default).3、Function code 03H: Read register valueThe first byte, ADR: address of slave machine (=001~254)The second byte 03H: Read the register value function codeThe third and fourth bytes: the start address of the register to be readThe fifth and sixth bytes: the number of the register to be readThe seventh and eighth bytes: CRC16 verification from byte 1 to byte 6The first byte, ADR: address of slave machine (=001~254)The second byte 03H: Return to read function codeThe third byte: Total number of bytes from 4 to M (included)Byte from 4 to M: Register dataThe M+1 and M+2 bytes: CRC16 verification from byte 1 to byte MThe first byte, ADR: address of slave machine (=001~254)The first byte 83H: Register value reading errorThe third byte information code: See the table of information code The fourth and fifth bytes: CRC16 verification from byte 1 to byte 3 4、Function code 06H: Write a single register dataThe first byte, ADR: address of slave machine (=001~254)The first byte 86H: function code of writing error of register number The third byte information code: See the table of information code The fourth and fifth bytes: CRC16 verification from byte 1 to byte 3 5、Function code 10H: Write multiple register numbers in successionThe first byte, ADR: address of slave machine (=001~254)The first byte 90H: function code of writing error of register numberThe third byte information code: See the table of information codeThe fourth and fifth bytes: CRC16 verification from byte 1 to byte 36、Register Definition Table: (Note: Register address coding adopts hexadecimal system.)Remarks:①4-byte floating number: it conforms to the single-precision floating number upon IEEE - 754 standard.E - expoentM - the decimal part of mantissa8-byte double-precision (double type): it conforms to the IEEE—754 standard.②IF alarm mode: 0 – close;1 -- low alarm;2 -- high alarmCF ratio output: = 0,Close;= 1,Open cmChannel type:=0,Square pipe;=1,Rectangular pipe;=2,Trapezoidal pipe;=3,Circular pipe;=4,Oval pipe;=5,River channel;Baud rate:0-2400;1-4800;2-9600;3-19200Cum. flow reset:= 0,No;= 1,YesFlow unit:=0,t/h;=1,l/s;=2,t/sx. level gauge:=0,NO;=1,Ultrasonic l/s;=2,Radart/sSensor Qty.:1-9(0-8)Factory reset: 0-No; 1-Yes;System reset: 0-No; 1-Yes;Address:1-254③Regional read-write operation of registerThe first region: 0000 — 0021 read onlyThe second region: 0022 — 005B read-writeThe third region: 005C— 006B read-writeWithin the same region, a parameter can be read (or write) at a time, and all parameters in the region can be read (or write) in batch. It is not allowed to read and write parameters cross regions.④ All reserved registers are currently undefined, reserved for upgrade compatibility.7、8、Example of Serial Port Data Frame Acquisition Communication Protocol9、PLC address setting (Example: Siemens S7-200 PLC)If there is no function code setting item during the PLC setting, the base address of modbus RTU register corresponding to the function code 03 is 40001.Therefore, the register address of PLC shall be added with 1 during the register address setting.Examples:The MODBUS register address of ultrasonic open channel flowmeter is 2 (0x0002), and when the MODBUS function code is 3, the PLC register address is 40003.Reading table of PLC addressFunction code: 03Description: Read and hold register values.。
串口及通讯协议1.1概述新一代UFT系列产品本身带有隔离的RS485接口,可以同时支持多种常用的通讯协议,包括MODBUS协议、M-BUS、FUJI扩展协议、并兼容国内其它厂家协议。
MODBUS协议是常规的工控常用协议。
MODBUS的两种格式RTU和ASCII都能支持。
M-BUS是国际上常用热表计量协议,使用该协议在M63菜单中选择“MODBUS ASCII”选项。
天泽FUJI扩展协议是在日本FIJI超声波流量计协议的基础上扩展实现的,能够兼容FUJI超声波流量计协议,以及第7版超声波流量计协议。
兼容协议可以兼容水表协议以及国内其他厂家协议,为了方便用户把UFT系列产品接入用户按照国际其它厂家通讯协议而开发的数据采集系统中,目前可以支持12种兼容通讯协议。
使用兼容通讯协议,用户需要在M63中,选择:MODBUS ASCII选项后再选择协议中的任意一种即可。
UFT系列产品还能够起到简易RTU设备的作用,可使用电流环及OCT输出控制步进式或模拟式电磁阀的开度,OCT输出可控制其它设备的上下电,其1路模拟输入可用来输入压力、温度等信号。
位于M63窗口外的设置选项设置为“MODBUS-RTU ONLY”时,用来支持MODBUS-RTU协议,当此选项设置为“MODBUS ASCII、Meter-BUS、天泽FUJI扩展协议及汇中流量计水表兼容协议。
不同的汇中流量计水表兼容协议的选择则也使用M63进行选择,在选择了“MODBUS-RTU”、“MODBUS-ASCII”之后进行选择。
M62菜单用于设置串口参数,能够支持的波特率有19200、14400、9600、4800、2400、1200、600、300共8种,停止位1比特或2比特、校验位也可以选择。
使用各种组态软件自带的标准MODBUS驱动,程序可以方便的把UFT连接到数据采集中。
通过使用MODBUS-PROFTBUS转换器,也可以方便的把UFT连接到PROFIBUS总线中。
超声波明渠流量计MODBUS通讯协议
V1.4版
MODBUS—RTU方式通讯协议
1、硬件采用RS—485,主从式半双工通讯,主机呼叫从机地址,从机应答方式通讯。
2、数据帧10位,1个起始位,8个数据位,1个停止位,无校验。
波特率:1200 2400 4800 9600(默认为9600)
3、功能码03H:读寄存器值
第1字节ADR:从机地址码(=001~254)
第2字节03H:读寄存器值功能码
第3、4字节:要读的寄存器开始地址
第5、6字节:要读的寄存器数量
第7、8字节:从字节1到6的CRC16校验
第1字节ADR:从机地址码(=001~254)
第2字节03H:返回读功能码
第3字节:从4到M(包括4及M)的字节总数
第4到M字节:寄存器数据
第M+1、M+2字节:从字节1到M的CRC16校验
当从机接收错误时,从机回送:
第1字节ADR:从机地址码(=001~254)
第1字节83H:读寄存器值出错
第3字节信息码:见信息码表
第4、5字节:从字节1到3的CRC16校验
4、功能码06H :写单个寄存器值
第1字节 ADR :从机地址码(=001~254) 第1字节 86H : 写寄存器值出错功能码 第3字节 信息码:见信息码表
第4、5字节:从字节
1到3的CRC16校验
5、功能码10H :连续写多个寄存器值
第1字节 ADR :从机地址码(=001~254) 第1字节 90H : 写寄存器值出错功能码 第3字节 信息码:见信息码表
第4、5字节:从字节1到3的CRC16校验
6、寄存器定义表:(注:寄存器地址编码为16进制)
备注:
E
为阶码
M 为尾数的小数点部分
②
测量模式:0 — 测量距离; 1 — 测量物位
安全物位:=0,保持; =55,最小值;=AA ,最大值;=A5,设定值 报警1、2、3、4模式:0 — 关闭;1— 地位报警; 2 — 高位报警 单位选择:= 0,mm ;=1,cm ;=2,m
算法选择:0—特殊环境一;1—特殊环境二;2—特殊环境三;3—特殊环境四;4—特殊环境五;
5—特殊环境六;6—特殊环境七
探头类型:0—选择1;1—选择2;2—选择3;3—选择4;4—选择5;5—选择6;6—选择7;
7—选择8;8—选择9;
响应速度:0—慢速;1—中速;2—快速; 水量清零: 0—否;1—是;
流量单位:=0,t/h(吨/小时); =1,l/s(升/秒); =2,t/s(吨/秒); 界面切换:0—否;1—是;
电流输出:=0,流量输出;=1液位输出
直角三角堰:=0 ,不选用;=1,选用直角三角堰
矩形堰:=0 不选用;=1, 0.25米;=2,0.50米;=3,0.75米;=4,1.00米;=5,自定义 梯形堰:=0不选用,=1选用 巴歇尔槽:=0不选用,=1选用 出厂复位: 0—否;1—是; 系统复位: 0—否;1—是;
波特率: 0—2400;1—4800;2—9600;3—19200 工作方式:0—自动报告模式;1—查询模式 ③
寄存器分区域执行读写操作 第一区域 0010 — 001D 只读 第二区域 0022 — 0033 读写 第三区域 0034 — 004B 读写
同一区域内,可单次读(或写)某一参数,也可以批读(或写)本区域内所有参数,不允许跨区域进行读写操作。
④所有保留寄存器目前无定义,保留将来升级兼容。
7
8、串口数据帧采集通讯协议范例
9、PLC地址设置说明(以西门子S7-200 PLC为例子说明)
PLC设置时如果没有功能码设置项时,使用能码03 对应modbus RTU 寄存器基地址40001,
所以PLC设置寄存器地址时应在原地址上加1.
例:
超声波明渠流量计MODBUS寄存器地址为2(0x0002),MODBUS功能码为3时,PLC寄存器地址为40003。
PLC读取地址表
功能码:03
说明:读取保持寄存器的值。
