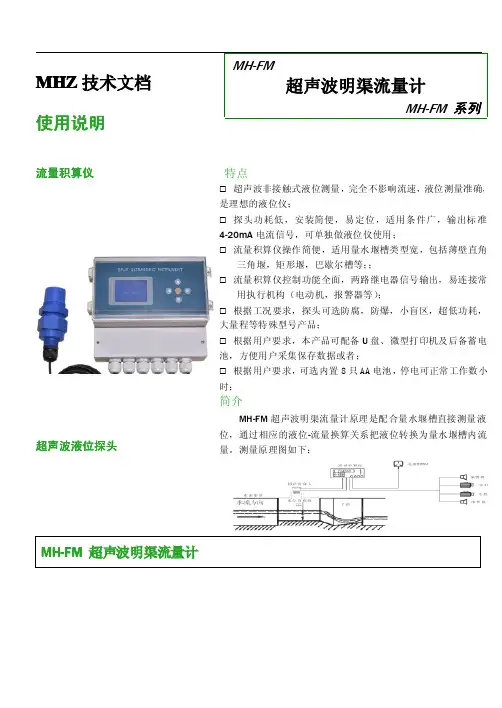

超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。
它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。
该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。
二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。
发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。
传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。
三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。
在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。
接收器接收到反射信号后，将其传输给计算器进行处理。
计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。
四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。
2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。
3. 启动：打开电源，启动超声波明渠流量计。
4. 测量：根据需要，选择测量模式和测量时间，开始测量。
5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。
五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。
2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。
3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。
4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。
5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。
六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。
2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。
3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。
超声波流量计选型说明超声波流量计选型说明本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。
新一代的产品继续沿用了原先铲平的操作界面，只是个别的菜单功能做了增减，同时又开发了4键盘、串口键盘和软件键盘（通过RS485连接），几种键盘可替换利用。
新一代产品增加了以下特点和功能：1、硬件模块化设计，生产及维修操作简易；2、内置4M字节数据记录器，可记录20万行按时输出或即时打印数据；3、电气隔离RS485接口，含MODBUS、M-BUS、FUJI等10多种通信协议；4、电气隔离0-20mA或4-20mA电流环输出，可选环路供电方式（两线制）；5、可选HART协议；6、符合CJ128国家热表标准的热量测量功能；7、8-36VDC,8-30VAC,220VAC供电方式可选；8、具有手动积存器及批量操纵器等功能；9、年月日积存记录功能，可记录前512天（天天）、前128个月（每一个月）的积存流量及积存热量等数据；10、记录并查阅前32次上断电时刻及其它数据；1一、距离可设定范围为1秒到24小时一次的自动数据记录或输出功能，有多大22项输出内容；1二、三路精度为%的模拟输入；利用前请先了解产品的工作电源和型号，避免误接造成不正常工作或损坏。
固定式超声波流量计技术特点：1、测量精度：1%；2、工作电源：隔离DC8-36V或AC85-264V；3、功耗：工作电流50mA(不连接键盘和蜂鸣器不响的条件下)；4、可选输出：1路标砖隔离RS485输出；1路隔离4-20mA或0-20mA输出（有源、无源可选）；可选HART协议；双路隔离OCT输出（OCT1脉冲宽度6-1000ms之间可编程，默许200ms）；1路双向串行外设通用接口，能够直接通过串联的形式连接多个诸如4-20mA模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备；5、可选输入：三路4-20mA模拟输入回路；6、显示：2×10汉字背光显示器（中英文双语可选择）；7、操作：16按键或4按键窗口化操作；8、其它功能：自动经历前512天，前128个月，前10年正负净积存流量自动经历前30次上、断电时刻和流量并可实现自动或手动补加，并能够通过MODBUS协议读出；9、流量传感器：外敷式、插入式和管段式；手持式超声波流量计技术特点：适用于各类尺寸管道流量计量，流速测量范围为～±32m/s,测量介质为水、海水、污水、酒精等单一稳固的液体，测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
新款比特FM3.14型超声波明渠流量计说明书本说明书适用于:FM3.14-CM型、FM3.14-CMG型、FM3.14-CMP型、FM3.14-YMG型、FM3.14-YMP型。
明渠流量计部分：一、基本概况：1，本仪表适用：帕歇槽、矩形堰、等宽堰、三角堰。
2，本仪表可选以下流量计量单位:kg、m3、L、T。
3，输入信号→专用超声波探头→由本公司专配或4～20mA。
二、熟悉您的仪表2，操作键功能介绍1)左移键和右移键→移动光标选择你所要改变的内容。
2)减少键和增加键→用它们来改变数字的大小或改变仪表同属性内容。
3)返回兼查看键→连续按此键依次查看仪表的基本参数。
操作完毕每按此键一次可以返回到上一级菜单,直到主画面或退出设置程序。
4)确认兼进入键→修改完每一个参数后按该键加以确认，该键还兼进入设置菜单键，譬如在仪表通电开机后需要对某项参数进行修改，按住该键不放直到密码界面出现为止，界面提示（请输入密码）三．查看仪表的重要参数（连续按返回键）1，当选用专用超声波探头时：通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）空气距离→探头到达水面之距离这相当重要，它是检验探头安装是否正确的唯一依据，空气距离的数字和实际探头到水面的距离相当，表示您的探头安装不错，仪表运转正常，反之必须查明原因。
（6）仪表盲区→最高水位离开探头的距离必须大于盲区的数值（7）堰槽名称→选用的堰槽名称→菜单可选2，当选用输出4～20mA变送器时：您可以通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）输入电流→此时变送器输入到仪表的电流（6）液位量程→液位变送器之量程（7）堰槽名称→选用堰槽名称→菜单可选四．如何进入用户主菜单按住确认键不放开直到密码界面出现（请输入密码）为止，通过按增加键和减少键可以改变数字的大小，按左移键和右移键可以选择你要修改数字的位数。
HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。
2、设置槽型类型及堰槽参数——按菜单键进入设置菜单，进入“管理员”->“堰槽设置”，选择或设置所使用的堰槽尺寸参数，▲/▼键切换三角堰、巴歇尔槽、矩形堰。
（原始密码000000）。
3、设置传感器参数及安装高度——按菜单键进入菜单，进入“管理员”-> “设传感器”菜单，此时用尺子测量堰槽中实际液位高度，并输入到“实测液位”后，按“确定”键保存，设备将自动计算零点高度。
4、由于实际液位并不恒定，若有可能，请临时关闭排水，待堰槽内无水流时，将“实测液位”输入为0即可。
一、产品概述1．1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。
根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。
广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。
1．2存储数据（1）近十年的每日的日累计流量（2）近十年的每月的月累计流量（3）近十年的年总累流量（3）关键参数变更保存记录操作员、管理员独立密码保护，掉电不丢失，上电后自动运行。
掉电状态下数据有效保存十年。
1．3技术规格1、流量范围: 10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度－10℃－50℃,相对湿度0－95％二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大，液位越高；流量越小，液位越低。
如下图所示：对于一般的渠道，液位与流量没有确定的对应关系。

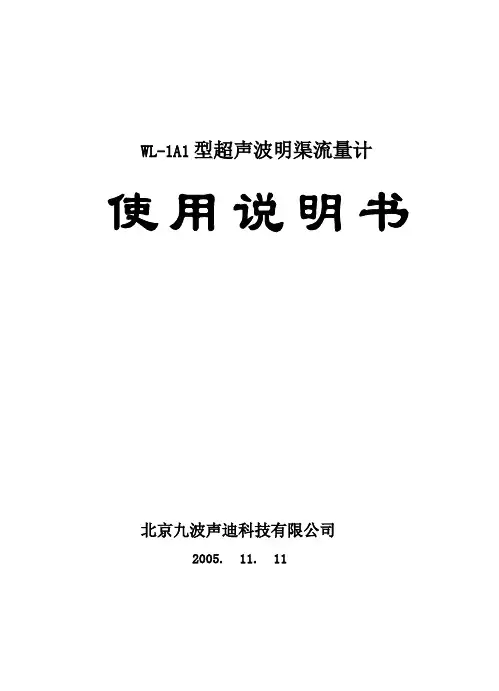

WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2005. 11. 11目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、4～20mA (29)9 、继电器 (29)10、远程通讯(RS232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的4～20mA (32)4 、标定输入的4～20mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)安装示例一、在污水井内使用三角堰 (43)安装示例二、使用静水井可以提高测量精度 (44)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。
九波超声波明渠流量计说明书
九波超声波明渠流量计是一种基于超声波技术实现流量测量的仪器。
该流量计主要适用于各种明渠、河流、渠道等场合中的流量测量，具有非
接触式、高精度、无污染、维护简单等优点。
使用说明：
1.安装：将流量计安装于待测流体体积可占用的极限位置，将传感器
固定并调整水平；
2.设置：流量计具有多个参数需要设置，如流量计口径、渠道形状、
流量计传感器冷却方式等等，用户应根据具体情况进行相应设置；
3.连接：将流量计与数据采集仪器等设备连接，确保数据传输顺畅；
4.启动：按照说明书中的流程进行启动，保持传感器与流体保持稳定
状态；
5.测量：当流体通过传感器时，超声波将被反射并被接收器接受；流
量计通过算法计算流量数据并显示在屏幕上。
注意事项：
1.在使用过程中应注意防水、防潮、防尘；
2.在测量中应避免产生大幅度波动或冲击，以免影响测量的准确性；
3.测量结束后应及时清洗传感器等部位，保持设备清洁。
以上是九波超声波明渠流量计的使用说明书，希望能对用户有所帮助。
在使用过程中，如有任何疑问或问题，请及时联系供应商或厂家获取技术
支持。

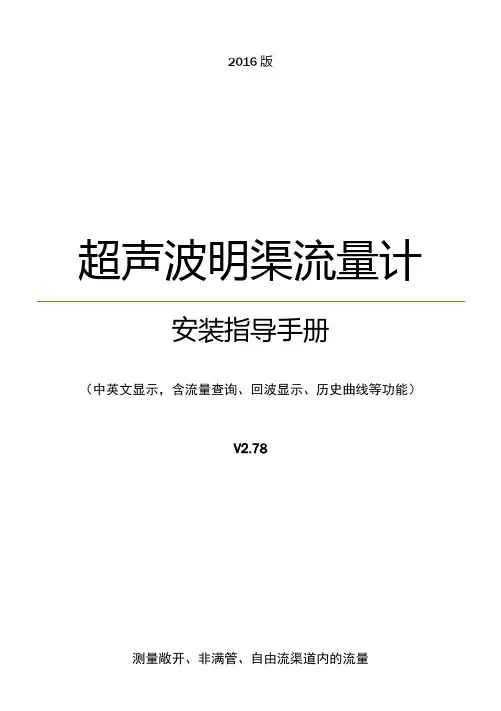

2016版超声波明渠流量计安装指导手册（中英文显示，含流量查询、回波显示、历史曲线等功能）V2.78 上海翔舜自动化成套设备有限公司目录欢迎、应用、特点 (1)技术参数 (2)安装安装位置 (3)安装方式 (4)开机显示 (5)按键说明 (6)基本参数P02 20mA设置 (7)P03 显示模式 (7)P04 探头高度 (8)P05 反应速度 (9)P06 抑制范围（又称用户盲区） (9)P07 语言选择 (9)P08 长度单位 (9)P10-P13 继电器1-4逻辑 (10)P16 继电器缓冲 (10)P30 堰槽选择 (11)P31 C值 / i值 (11)P32 N值 (11)P33 Hv 渠深 (12)P34 Lv (12)P35 流量单位 (12)P36 流量查询 (12)P37 顶宽 (12)P38 底宽 (12)高级参数P41 报警输出 (13)P42 报警延时 (13)P43 门限电压 (14)P44 发射功率 (14)P45 首波系数 (14)P46 声速 (15)P48 安全距离 (15)P50 通信地址 (16)P51 设置波特率 (16)P52 通信协议 (16)P53 浮点数顺序 (16)P54 通信测试 (16)P55 设置时间 (17)P56 累计流量清零 (17)P57 淹没比 (17)P58 掉电累计 (17)P60 电流模拟 (18)P66 温传延时 (18)P99 恢复参数 (18)故障分析和排除1：无显示、显示颠倒、乱码 (19)2：仪表数据大幅跳动 (20)3：无回波 (21)4：仪表数据不准 (22)5：4-20mA电流输出故障 (23)6：PLC数据跳动 (23)附件1：塑料螺母尺寸 (24)附件4：ModBus-RTU通信协议 (25)附件5、7：一体式仪表尺寸图、接线图 (26)附件8、9：分体式仪表尺寸图、接线图 (28)装箱清单、保修卡 (30)欢迎衷心感谢您选购本公司生产的超声波明渠流量计！本产品的生产、经营依据是JJG 711-1990《明渠堰槽流量计》行业标准。
