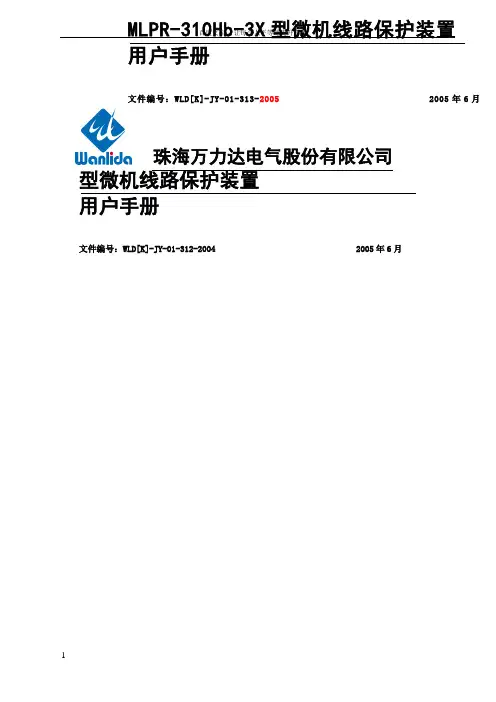

MLPR-310Hb-3X型微机线路保护装置百度文库- 让每个人平等地提升自我用户手册文件编号:WLD[K]-JY-01-313-2005 2005年6月Array珠海万力达电气股份有限公司型微机线路保护装置用户手册文件编号:WLD[K]-JY-01-312-2004 2005年6月前言1.版本说明1.1硬件版本:1.2软件版本:1.3通讯发码表:《300系列保护装置通讯发码表》(WLD[K]-JF-01-301-2004)2.型号说明MLPR-310Hb-3型线路保护具有A、B、C三相电流输入;MLPR-310Hb-2型线路保护具有A、C 两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-20011.产品说明MLPR-310Hb-3(2)型微机线路保护测控装置主要用于35KV及以下电压等级的线路的综合保护和测控。
该装置的特点:采用高档16位单片机作控制器,计算速度快,保护功能齐全,动作可靠。
具有掉电记忆芯片存储保护定值;具有掉电实时时钟;可准确记录8次保护动作信息;具有完善自检功能。
采用汉化液晶显示,通过键盘对各项菜单进行操作,操作简便,显示直观。
该装置带有高速的CAN、RS485通讯接口,所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内,保护、测量电流分别从不同CT引入,所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能,可直接对断路器进行操作。
该装置为插件式结构,体积小,接线简单,防震、防电磁干扰能力强,可组屏或直接安装于开关柜,是变电站自动化系统的理想设备。
2.功能描述2.1电流速断保护A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号,可选方向元件闭锁和复合电压闭锁。
2.2限时速断保护原理同速断。
2.3过电流保护原理同速断。

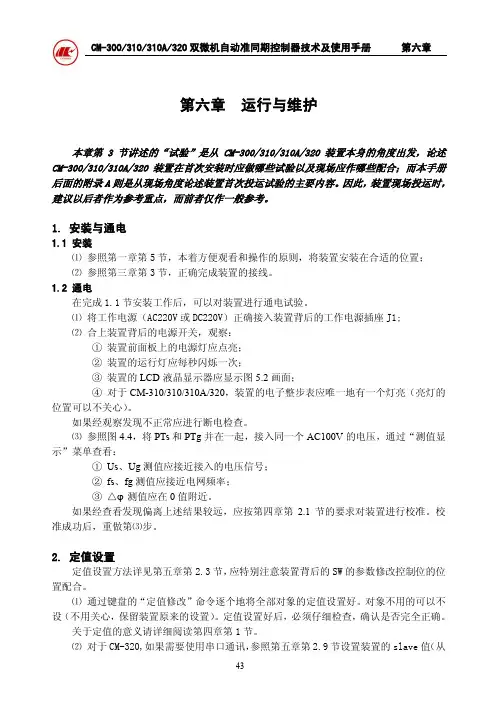

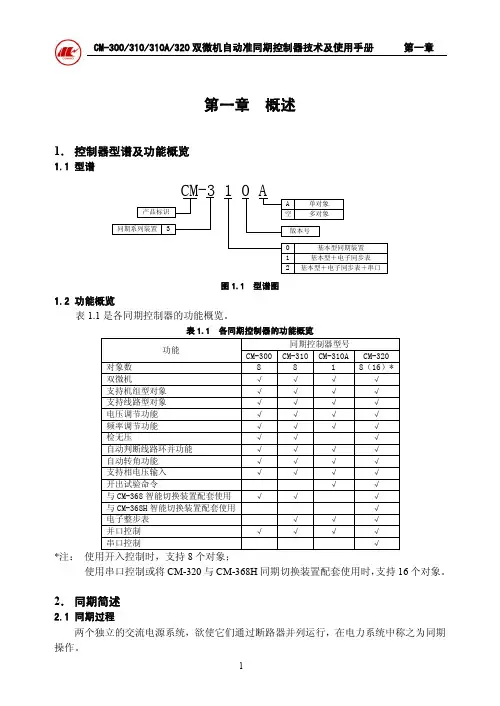

第六章运行与维护本章第3节讲述的“试验”是从CM-300/310/310A/320装置本身的角度出发,论述CM-300/310/310A/320装置在首次安装时应做哪些试验以及现场应作哪些配合;而本手册后面的附录A则是从现场角度论述装置首次投运试验的主要内容。
因此,装置现场投运时,建议以后者作为参考重点,而前者仅作一般参考。
1.安装与通电1.1 安装⑴参照第一章第5节,本着方便观看和操作的原则,将装置安装在合适的位置;⑵参照第三章第3节,正确完成装置的接线。
1.2 通电在完成1.1节安装工作后,可以对装置进行通电试验。
⑴将工作电源(AC220V或DC220V)正确接入装置背后的工作电源插座J1;⑵合上装置背后的电源开关,观察:①装置前面板上的电源灯应点亮;②装置的运行灯应每秒闪烁一次;③装置的LCD液晶显示器应显示图5.2画面;④对于CM-310/310/310A/320,装置的电子整步表应唯一地有一个灯亮(亮灯的位置可以不关心)。
如果经观察发现不正常应进行断电检查。
⑶参照图4.4,将PTs和PTg并在一起,接入同一个AC100V的电压,通过“测值显示”菜单查看:①Us、Ug测值应接近接入的电压信号;②fs、fg测值应接近电网频率;③△φ测值应在0值附近。
如果经查看发现偏离上述结果较远,应按第四章第2.1节的要求对装置进行校准。
校准成功后,重做第⑶步。
2.定值设置定值设置方法详见第五章第2.3节,应特别注意装置背后的SW的参数修改控制位的位置配合。
⑴通过键盘的“定值修改”命令逐个地将全部对象的定值设置好。
对象不用的可以不设(不用关心,保留装置原来的设置)。
定值设置好后,必须仔细检查,确认是否完全正确。
关于定值的意义请详细阅读第四章第1节。
⑵对于CM-320,如果需要使用串口通讯,参照第五章第2.9节设置装置的slave值(从站号)。
如果无需串口通讯,或默认装置隐含的slave=01,可以跳过本步。
珠海万力达电气股份有限公司MMPR-310Hb-2X型微机电动机保护装置用户手册文件编号:WLD[K]-JY-01-402-2005 2005年6月前言1.版本说明1.1硬件版本:V1.01.2软件版本:V1.01.3通讯发码表:《300系列保护装置通讯发码表》(WLD[K]-JF-01-301-2004)2.型号说明MMPR-310Hb-3X型电动机保护具有A、B、C三相电流输入;MMPR-310Hb-2X型电动机保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-20011. 产品说明MMPR-310Hb-2X 型微机电动机保护装置主要用于大中容量电动机的综合保护和测控。
该装置的特点:采用高档16位单片机作控制器,计算速度快,保护功能齐全,动作可靠。
具有掉电记忆芯片存储保护定值;具有掉电实时时钟;可准确记录8次保护动作信息;具有完善的自检功能。
采用汉化液晶显示,通过键盘对各项菜单进行操作,操作简便,显示直观。
该装置带有高速的CAN 、RS485通讯接口,所有保护动作信息可通过CAN 网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内,保护、测量电流分别从不同CT 引入,所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能,可直接对断路器进行操作。
该装置为插件结构,体积小,接线简单,防震、防电磁干扰能力强,可组屏或直接安装于开关柜,是变电站自动化系统的理想设备。
2. 功能描述 2.1 正序保护保护电流中任何一相电流的幅值大于正序电流定值并达到正序延时时,保护动作。
电动机启动时间内与启动时间后的正序电流定值可分别整定。
2.2 负序保护负序保护可对电动机断相、反相及严重不平衡运行的情况进行有效的保护。
负序定时限保护是当负序电流超过负序定时限电流定值并达到整定延时时保护动作。
LM300/310电动机保护装置一:概述LM-300、LM-310 微机电动机保护监控装置适用于380V 低压系统,作为电动机馈线终端的保护、监测和控制的新一代智能化综合装置,它可以提供了设备维护和运行的记录、跳闸记录以及额定参数等重要信息,为现代化的设备管理带来很大的便利。
二:主要功能保护功能:起动时间过长、热过载、断相、三相电流不平衡、零序过电流、堵转和tE 时间保护测量功能:三相电流、零序电流的测量和显示三:技术参数说明与设定(括号内的数值属于我们实际设置的数据)1.起动时间过长保护:在设定的起动时间内,电动机没有完成起动,保护跳闸。
附加条件I≥1.2Im (2.5 Im)返回条件I<1.2Im起动时间ts =1 ¨99s(6 s)2. 断相保护自动识别电动机回路断相过程,带独立的延时计时器。
延时时间td =0.1 ¨20.0s (2 s)3. 堵转保护提供不允许堵转时间过长的快速保护,仅在电动机起动完,带独立的延时计时器。
堵转倍数Ir= 2.0 ¨8.0Im (3 Im)延时时间tr= 1.0 ¨25.5s (6 s)4. tE 时间保护(适用于增安型电动机)提供堵转时在tE 时间内断开电动机电源的热过载保护,仅在电动机起动完成后投入,带独立的延时计时器。
反时限堵转延时tEp=1.0 –15.0s (5.1 s)5. 零序过流保护自动计算零序电流,不需要外接零序互感器,带独立的延时计时器。
零序过流倍数I0= 0.5 ¨8.0Im (2.0Im)延时时间t0=0.1 ¨5.0s (1 s)6. 三相电流不平衡保护带三相电流不平衡检测的元件,带独立的延时计时器。
不平衡度IU 10% ¨60% (30%)延时时间tU 1 - 120s (10 s)不平衡度计算方法:7. 工艺联锁在用户特殊要求下的快速保护,带独立的开关量输入接点。

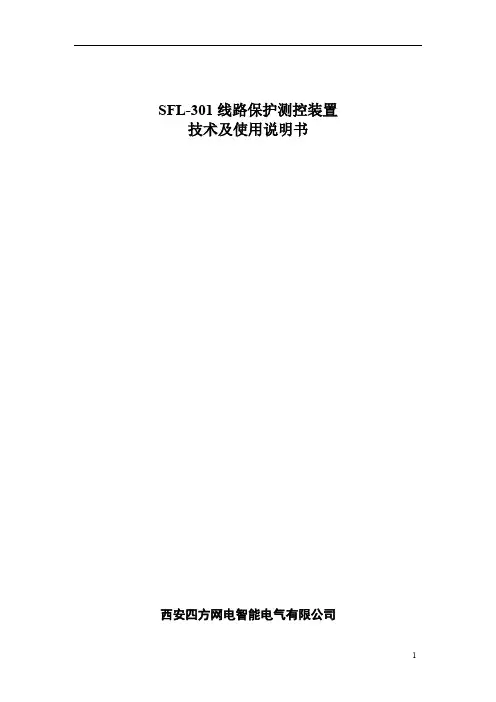

SFL-301线路保护测控装置技术及使用说明书西安四方网电智能电气有限公司简单介绍主要应用范围SFL-301线路保护测控装置,主要应用于35kV~66kV及以下电压等级的线路及馈出线,它集保护、控制、测量、通信、录波功能于一体,实现中低压线路的保护、测控及断路器控制功能。
如果交流电压为V-V方式输入,可使用于SFL-301/V 保护装置,此时不产生相电压。
硬件特点●标准铝型材机箱,组合插件式结构,各功能模块单独设计,现场维护方便;●后插拔方式,强弱电彻底分离,抗干扰能力强;●多CPU智能插件设计,开入开出插件实现实时完全自检;可检测到每个继电器线圈;●插件间基于CANBUS总线联系,减少插件间连线,接插不良实时检测;●双32位机系统,系统冗余大;●保护功能采用德州仪器公司出品的32位浮点DSP处理器,程序及数据在片内运行;运行速度快,可靠性高;●人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现,速度快,片内存储容量大,网络接口能力强;●16位AD采样,测量精度高;每周波48点采样,谐波处理能力强;●完整的断路器操作回路,设有遥控功能及压力闭锁功能等;●可灵活选用以太网、485接口;●可保存不少于500个最近发生的操作记录、事件报告、及动作报告等;●可选单色或彩色大液晶,中文界面菜单,使用方便。
软件特点●基于C及C++语言的软件设计,模块化设计,维护升级方便;●保护模块采用计算机辅助图形界面实现原理设计(PLC),便于系列产品二次开发与功能修改,工程设计灵活、快捷;●人机管理模块采用实时多任务操作系统,界面、网络等任务实时性好;●多达10套保护定值,双重化定值区自检及互检相结合,定值切换安全方便;●基于电力工业标准DL/T667-1999(IEC 60870-5-103)的标准通信规约,方便与微机监控或保护管理机联网通讯;●保护功能与测控功能模块化设计,互不影响;目录简单介绍 (1)主要应用范围 (1)硬件特点 (1)软件特点 (1)1. 装置简介 (1)1.1 功能配置 (1)1.2 主要特点 (1)2. 技术指标 (2)2.1 额定数据 (2)2.2 功耗 (2)2.3 环境条件 (2)2.4 抗干扰性能 (3)2.5 绝缘性能 (3)2.6 机械性能 (4)2.7 各整定元件工作范围及误差 (4)2.8 延时元件整定范围及误差 (4)2.9 遥测、遥信量测量精度 (4)3. 装置硬件 (4)3.1 机箱结构 (4)3.2 主要插件 (5)4. 保护原理 (6)4.1 二段电流保护 (6)4.2 过负荷保护 (6)4.3 过流加速保护 (6)4.4 三相一次重合闸 (7)4.5 低频减载保护 (8)4.6 零序电流保护 (9)4.7 低电压保护 (9)4.8装置故障告警 (9)4.9 TV断线告警 (9)4.10 控制回路异常告警 (10)4.11 手车位置异常告警 (10)4.12 遥测、遥信、遥控功能 (10)4.13 录波 (10)4.14 GPS对时 (10)4.15 打印功能 (11)4.16 网络通信 (11)5. 现场安装及调试 (11)5.1 调试资料及试验仪器准备 (11)5.2 通电前检查 (11)5.3 通电试验 (12)5.4 异常处理 (14)6. 投运说明及注意事项 (14)6.1 投运前的设置、检查 (14)6.2 正常运行与异常信号指示 (14)6.3 正常运行模拟量参考 (15)7. 人机接口操作说明 (15)7.1 面板指示灯说明 (15)7.2 定值管理 (15)7.3 调试操作 (16)10. 装置对外接线端子说明 (17)11. 贮存及保修 (18)12. 供应成套性 (18)13. 订货须知 (19)14. 附图 (19)1. 装置简介SFL-301系列微机线路保护测控装置,主要应用于10kV~66kV电压等级的线路,它集保护、控制、测量、通信、录波功能于一体,实现中低压线路的保护、测控及断路器控制功能。
珠海万力达电气股份有限公司MCPR-310Hb-3(2)型微机电容器保护装置用户手册文件编号:WLD[K]-JY-01-421-2004 2005年6月前言前言1.版本说明1.1硬件版本:V1.01.2软件版本:V1.11.3通讯发码表:《300系列保护装置通讯发码表》(WLD[K]-JF-01-301-2004)2.型号说明MCPR-310Hb-3型电容器保护具有A、B、C三相电流输入;MCPR-310Hb-2型电容器保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001MCPR-310Hb-3(2)型微机电容器保护装置用户手册 WLD[K]-JY-01-421-20041.产品说明MCPR-310Hb-3(2)型微机电容器保护装置主要用于35KV及以下电压等级的电容器综合保护和测控。
该装置的特点:采用高档16位单片机作控制器,计算速度快,保护功能齐全,动作可靠。
具有掉电记忆芯片存储保护定值;具有掉电实时时钟;可准确记录8次保护动作信息;具有完善自检功能。
采用汉化液晶显示,通过键盘对各项菜单进行操作,操作简便,显示直观。
该装置带有高速的CAN、RS485通讯接口,所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内,保护、测量电流分别从不同CT引入,所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能,可直接对断路器进行操作。
该装置为插件式结构,体积小,接线简单,防震、防电磁干扰能力强,可组屏或直接安装于开关柜,是变电站自动化系统的理想设备。
2.功能描述2.1电流速断保护A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号。
2.2过电流保护原理同速断。
2.3零序电流保护零序电流幅值大于整定值并达到整定延时保护动作于跳闸和信号。

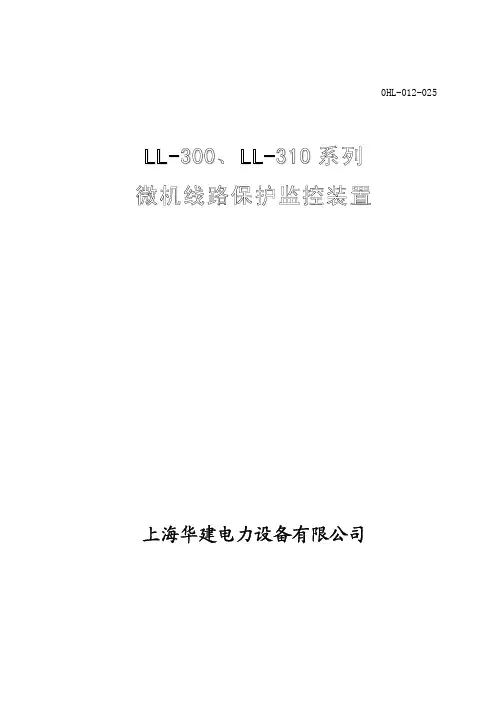

0HL-012-025说明书上海华建电力设备有限公司1. 概述LL-300、LL-310微机电动机保护监控装置适用于380V 低压系统,作为配出馈线终端的保护、监测和控制的新一代智能化综合装置。
除了保护、监控功能,LL-300、LL-310系列还提供了设备维护和运行的记录、跳闸记录以及额定参数等重要信息,为现代化的设备管理带来很大的便利。
2. 特点● 交流采样,测量A 、B 、C 三相电流,自动计算零序电流,不需要外加零序互感器 ● 保存三次故障跳闸记录● LL-300系列显示屏为中文液晶,LL-310系列为LED 数码管显示 ● 4个开关量输入,装置面板上有信号灯指示。
● 提供外部跳闸的开关量输入 ● 具有远方控制接点,可实现遥控功能● 对模拟量输入,开关量输入和输出模件,其内部具有完善的电气和安全隔离 ● 硬件和软件的连续自我检测,以取得最大的可靠性● 采用RS485通信总线,可广泛用于各种监控系统作为带有马达控制的智能化监控单元3. 主要功能保护功能: 过电流、零序过电流测量功能:三相电流、零序电流的测量和显示 辅助功能: ● 状态量监测 ● 外部跳闸● 事故发生时自动记录事故类型和数据,共保存三次事故记录采集标准CT 输入,可选额定输入1A 或5A自带精密互感器,可选额定电流为1A 、5A 、10A 、25A 、50A 、100A 、160ALL-300系列LL-310系列4.型号说明L L — 3 □□□—□额定电流LL-300系列:1A或5ALL-310系列:1A、5A、10A、25A、50A、100A、160A功能号见功能表功能号0:无遥控1:带遥控功能装置结构形式0:装置不带CT1:装置自带CT设计序号产品型号举例说明:LL-301D -1A表示LL-300系列,带状态量输入及遥控功能,具有通讯功能,额定电流输入1A5.技术数据5.1.输入/输出LL-300系列的模拟量输入回路额定电流In1A或5A额定频率Fn50Hz功率消耗:CT回路每相当In=1A时≤0.20VA当In=5A时≤0.75VA过载能力CT回路2In,连续工作10In ,10s30In ,1sLL-310系列的模拟量输入回路额定电流In1、5、10、25、50、100、160A可选额定频率Fn50HzCT回路功率消耗无CT回路连接方式馈电电缆直接穿过设备的3个预制孔过载能力CT回路随馈电电缆的过载能力而定辅助电源交直流通用电源80V-250V.AC或90V-250V.DC功耗正常工作时≤3W保护启动时≤5W辅助电源允许中断时间300ms继电器输出跳闸继电器R1 1常开常闭转换接点(报警输出)跳闸继电器R2 1常开接点(保护动作输出)合闸继电器R3 1常开接点(遥控合闸输出)输出容量AC250V 7ADC30V 7A开关量(二进制)输入开关量输入数目4个电压范围24VDC±20%波纹系数≤5%电流消耗约2.5mA串行接口连接通信端子规约企业规约网络连接RS485总线,屏蔽双绞线5.2.环境条件允许温度工作-10℃~+55℃储存-25℃~+70℃允许湿度相对湿度≤95% 无凝结5.3.电气试验绝缘电阻标准IEC255-5 100MΩ/500V绝缘试验标准 IEC255-5介质强度试验2kV(r.m.s.),50Hz,1min冲击电压试验5kV(峰);1.2/50μS;0.5J;3正,3负,间隔时间5sEMC抗干扰标准 IEC255-22共模干扰 2.5kV(峰),1MHz,400次/s持续时间2s差模干扰 1.0kV(峰),100kHz,50次/s持续时间2s辐射电磁场干扰频率:27MHz~1000MHz;场强:10V/m 静电放电干扰8kV快速瞬变干扰2kV;5kHz;双极性;持续时间1min 6.保护特性与设定范围6.1.零序过流保护—自动计算零序电流,不需要外接零序互感器。
—带独立的延时计时器。
设定范围零序过流倍数 I0 0.5 – 3.0(Im)延时时间t0 0.1 – 5.0s零序投退P0 投入/退出(ON/OF)动作条件保护投入IE≥I0×Imt=t0其中:IE 零序电流的实时测量值Im(IL)保护基准电流或负荷的额定电流值t 跳闸时间容差启动值整定值的±5%延时时间延时设定值<2s时±20ms延时设定值≥2s时±1%6.2.过流保护—带独立的延时计时器。
设定范围过流倍数 Ig 1.0 – 8.0(Im)延时时间tg 0.1 – 25.5s过流投退Pg 投入/退出(ON/OF)动作条件保护投入I≥Ig×Imt=tg其中:I 电流的实时测量值Im(IL)保护基准电流或负荷的额定电流值t 跳闸时间容差启动值整定值的±5%延时时间延时设定值<2s时±20ms延时设定值≥2s时±1%6.3.外接跳闸—在用户特殊要求下的快速保护。
—带独立的开关量输入接点。
设定范围外接跳闸XT 投入/退出(ON/OF)动作条件保护投入启动S3=1延时t=0.10s其中: S3 外接跳闸输入t 跳闸时间容差延时时间≤±20ms6.4.遥控分合闸—得到授权的运行人员,可以使用指令进行远程操作。
6.5.参数记录—三次故障跳闸事件记录。
7.2. 按键操作及显示内容 7.2.1.实时测量值显示在实时测量值循环显示状态下按SHIFT 键,定点显示当前屏内容;此后按DATA 键,按顺序显示下一屏内容。
再按一次SHIFT 键又进入循环显示模式。
LL-300的实时测量值显示:第一屏第二屏注:LCD 背光只在循环显示模式下才关闭;在定点显示模式下,为了提示,背光是不关闭的。
LL-310的实时测量值显示:7.2.2.事件记录循环显示状态下,按下SHIFT键持续3s后进入事件记录,如无故障发生,则显示“没有故障发生”或“No tr”,并返回循环显示。
故障查询时停留在最新一次故障原因与故障数据画面。
此时按DATA键可以查询故障数据,再按一次DATA键显示故障发生时间(相对时间,仅供扩展用),再按一次则返回“故障原因”画面。
在“故障原因”画面,按MODE键可以查询上一次故障原因,总共可查询三次故障原因,查询完毕后按RESET键返回循环显示。
LL-300(LCD液晶中文显示)的故障查询:故障:零序电流数据: 5.61A注:1) 因为是LL-300是中文显示,故不赘写故障类型。
2) 在故障查询中得到的电流数据均为二次值。
LL-310(数码管显示)的故障查询:因为故障类型不同,所以故障数据的意义也不尽相同。
故障代码定义如下表:注:过电流保护记录的是故障相电流值;零序过流保护记录的是零序电流值。
过流保护外接跳闸7.2.3.参数设定电动机运行时允许查询。
第一次按MODE键显示要求输入四位密码,若输入正确则显示“密码正确”或“PASS”,随即进入参数设置状态;若输入不正确,则提示“密码错误”或“Err”,并返回循环显示。
进入参数设置状态后,利用SHIFT键移位、DATA 键加减,MODE键确认后,保存设置参数,并显示下一定值。
设置完毕后再按RESET键并退出参数设置状态。
设置顺序如下:第一次按MODE键:显示“请输入密码 0000”或“P0000”,利用SHIFT键移位、DATA键加减,输入正确的密码之后,按MODE键确认,并进入参数设置状态。
第二次按MODE键后顺序如下列整定值表。
必须注意的是,在参数整定完毕后,必须按RESET键确认并退出设定状态。
在未退出设定状态就起动电动机是不适合的,尽管此时保护功能仍然有效,但是保护赖以判断的参数仍以设定前为标准。
LL-310的定值整定表:8.3.精密互感器安装示意图LL-310电流互感器的精度可达0.2% ,在30倍额定输入范围内线性度为0.1% 。
注:1、LL-300系列装置的通讯速率为9600波特,为了获得较高的通讯质量,总线的长度不宜超过1.3km,单台装置到总线的距离不宜超过3m。
2、RS485总线在线形连接方式下的阻抗匹配非常重要,若匹配不恰当则会因电脉冲反射而严重影响信息传送质量,电阻的阻值与通讯电缆的特性阻抗一致,一般的双绞线特性大约为120欧。
12.LL-310系列互感器规格选择13.订货须知●选用装置应注明型号、规格、数量。
●订购LL-310需要注明控制装置与互感器之间连接用电缆长度(300mm,500mm或800mm)。
●用户如需定制特殊规格,可提供详细的技术要求。
●注明供货时间及交货地址。
变电站综合自动化系统系列产品:●HD-EPMC-2000电力监控系统●M100系列微机继电器综合保护监控装置(适用于6~10kV电力系统)MM-100 微机电动机保护监控装置MT-100 微机变压器保护监控装置ML-100 微机线路保护监控装置MR-100 微机备用电源自投装置MU-100 微机压变保护监控装置MC-100 微机电容器保护监控装置●M100G系列微机继电器综合保护监控装置(适用于6~110kV电力系统)MM-100G 微机电动机保护监控装置MT-100G 微机变压器保护监控装置ML-100G 微机线路保护监控装置MR-100G 微机备用电源自投装置MU-100G 微机压变保护监控装置MC-100G 微机电容器保护监控装置●LM系列微机低压电动机保护监控装置LM-10 微机电动机保护监控装置(适用于55kW及以下电动机,直接式保护)LM-300 微机电动机保护监控装置(适用于间接式保护)LM-310 微机电动机保护监控装置(适用于75KW及以下电动机,直接式保护)LM-51 微机电动机保护监控装置(适用于所有低压电动机,直接式保护)●LL系列微机低压线路保护监控装置LL-300 微机线路保护监控装置(直接式保护)LL-310 微机线路保护监控装置(适用于间接式保护)●LCM系列智能监测装置LCM-100智能监测装置(单相监测仪表)LCM-120智能监测装置(单相监测仪表)LCM-500智能综合监测装置(综合电力系统监测仪)●ICMB-100智能控制模拟屏●MDR-50电动机群智能再起动装置鉴于样本中所涉及的标准、材料、技术要求、电气线路以及安装尺寸随着时间的推移都在不断地发展,因此这些技术条件均要以华建公司的最新确认为准。
