变电站一次设备原理应用

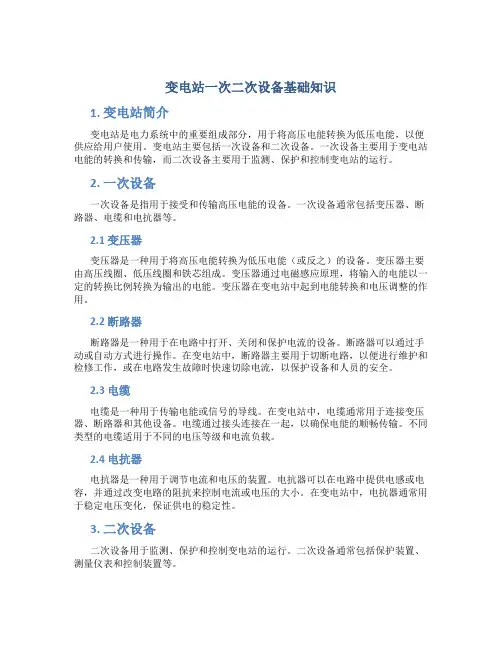

变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。

变电站主要包括一次设备和二次设备。

一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。

2. 一次设备一次设备是指用于接受和传输高压电能的设备。

一次设备通常包括变压器、断路器、电缆和电抗器等。

2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。

变压器主要由高压线圈、低压线圈和铁芯组成。

变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。

变压器在变电站中起到电能转换和电压调整的作用。

2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。

断路器可以通过手动或自动方式进行操作。

在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。

2.3 电缆电缆是一种用于传输电能或信号的导线。

在变电站中，电缆通常用于连接变压器、断路器和其他设备。

电缆通过接头连接在一起，以确保电能的顺畅传输。

不同类型的电缆适用于不同的电压等级和电流负载。

2.4 电抗器电抗器是一种用于调节电流和电压的装置。

电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。

在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。

3. 二次设备二次设备用于监测、保护和控制变电站的运行。

二次设备通常包括保护装置、测量仪表和控制装置等。

3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。

保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。

3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。

测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。

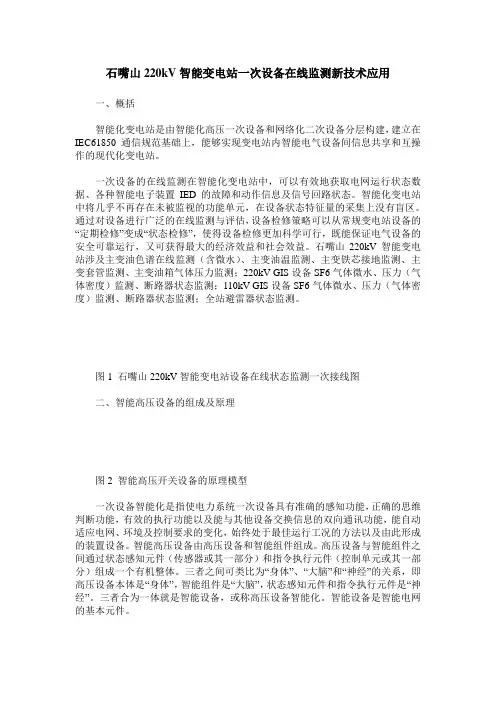

石嘴山220kV智能变电站一次设备在线监测新技术应用一、概括智能化变电站是由智能化高压一次设备和网络化二次设备分层构建，建立在IEC61850通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。

一次设备的在线监测在智能化变电站中，可以有效地获取电网运行状态数据、各种智能电子装置IED的故障和动作信息及信号回路状态。

智能化变电站中将几乎不再存在未被监视的功能单元，在设备状态特征量的采集上没有盲区。

通过对设备进行广泛的在线监测与评估，设备检修策略可以从常规变电站设备的“定期检修”变成“状态检修”，使得设备检修更加科学可行，既能保证电气设备的安全可靠运行，又可获得最大的经济效益和社会效益。

石嘴山220kV智能变电站涉及主变油色谱在线监测（含微水）、主变油温监测、主变铁芯接地监测、主变套管监测、主变油箱气体压力监测；220kV GIS设备SF6气体微水、压力（气体密度）监测、断路器状态监测；110kV GIS设备SF6气体微水、压力（气体密度）监测、断路器状态监测；全站避雷器状态监测。

图1 石嘴山220kV智能变电站设备在线状态监测一次接线图二、智能高压设备的组成及原理图2 智能高压开关设备的原理模型一次设备智能化是指使电力系统一次设备具有准确的感知功能，正确的思维判断功能，有效的执行功能以及能与其他设备交换信息的双向通讯功能，能自动适应电网、环境及控制要求的变化，始终处于最佳运行工况的方法以及由此形成的装置设备。

智能高压设备由高压设备和智能组件组成。

高压设备与智能组件之间通过状态感知元件（传感器或其一部分）和指令执行元件（控制单元或其一部分）组成一个有机整体。

三者之间可类比为“身体”、“大脑”和“神经”的关系，即高压设备本体是“身体”，智能组件是“大脑”，状态感知元件和指令执行元件是“神经”。

三者合为一体就是智能设备，或称高压设备智能化。

智能设备是智能电网的基本元件。

三、石嘴山220kV智能化变电站在线监测设备的构成图3 石嘴山220kV智能变电站设备在线状态监测构成图1、电子式互感器：（1）与常规互感器相比，电子式互感器具有绝缘简单、体积小、重量轻的特点，CT无磁饱和，允许开路，PT无谐振现象，数字量输出等特点。

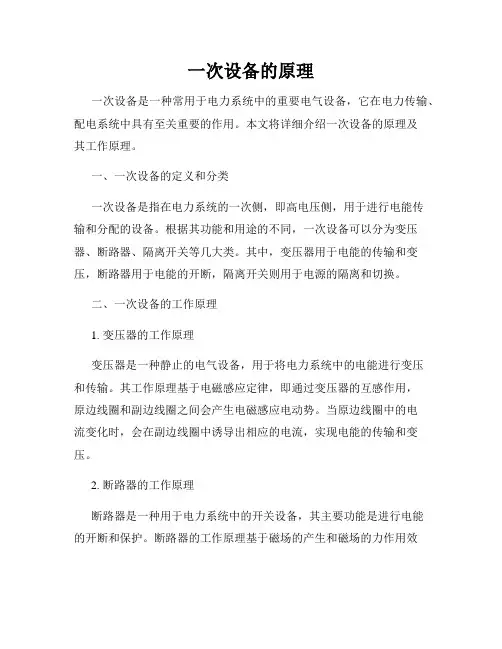

一次设备的原理一次设备是一种常用于电力系统中的重要电气设备，它在电力传输、配电系统中具有至关重要的作用。

本文将详细介绍一次设备的原理及其工作原理。

一、一次设备的定义和分类一次设备是指在电力系统的一次侧，即高电压侧，用于进行电能传输和分配的设备。

根据其功能和用途的不同，一次设备可以分为变压器、断路器、隔离开关等几大类。

其中，变压器用于电能的传输和变压，断路器用于电能的开断，隔离开关则用于电源的隔离和切换。

二、一次设备的工作原理1. 变压器的工作原理变压器是一种静止的电气设备，用于将电力系统中的电能进行变压和传输。

其工作原理基于电磁感应定律，即通过变压器的互感作用，原边线圈和副边线圈之间会产生电磁感应电动势。

当原边线圈中的电流变化时，会在副边线圈中诱导出相应的电流，实现电能的传输和变压。

2. 断路器的工作原理断路器是一种用于电力系统中的开关设备，其主要功能是进行电能的开断和保护。

断路器的工作原理基于磁场的产生和磁场的力作用效应。

当电流超过设定值时，断路器中的电磁力会产生足够的力矩，将断路器的触头迅速分离，实现电能的断开并阻断电路中的电流。

3. 隔离开关的工作原理隔离开关是一种常见的开关设备，其主要功能是实现电力系统中的电源隔离和电路切换。

隔离开关的工作原理基于机械连接和断开电源的功能。

通过机械手柄或电机控制，隔离开关可以将电源与负载分离，实现电路的切换和电源的隔离，确保电力系统的安全运行。

三、一次设备的应用一次设备广泛应用于电力系统的输配电过程中，扮演着重要的角色。

变压器作为电力传输和配电系统中的核心设备，广泛用于变压站、配电站等场所；断路器作为电路保护和开断的关键设备，被广泛应用于输电线路、变电站等场所；隔离开关作为电源隔离和切换的重要组件，被广泛应用于电力系统的各个环节。

四、一次设备的发展趋势随着电力系统的不断发展和技术的进步，一次设备也在不断进化和完善。

未来，一次设备将朝向高压、大容量、智能化和可靠性方面发展。

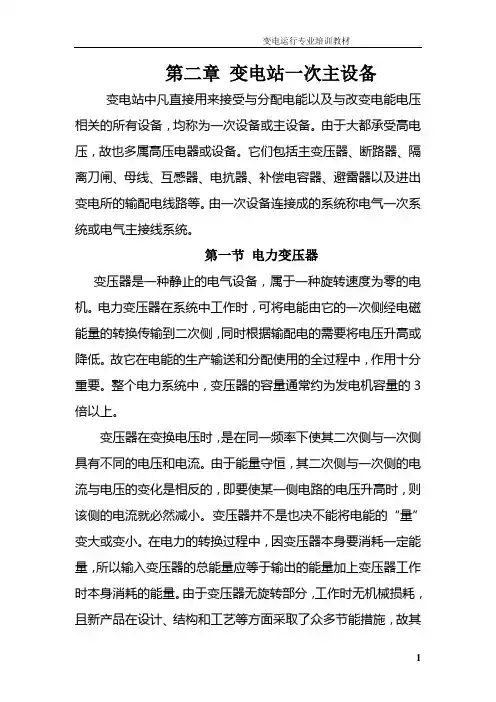

第二章变电站一次主设备变电站中凡直接用来接受与分配电能以及与改变电能电压相关的所有设备，均称为一次设备或主设备。

由于大都承受高电压，故也多属高压电器或设备。

它们包括主变压器、断路器、隔离刀闸、母线、互感器、电抗器、补偿电容器、避雷器以及进出变电所的输配电线路等。

由一次设备连接成的系统称电气一次系统或电气主接线系统。

第一节电力变压器变压器是一种静止的电气设备，属于一种旋转速度为零的电机。

电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。

故它在电能的生产输送和分配使用的全过程中，作用十分重要。

整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。

变压器在变换电压时，是在同一频率下使其二次侧与一次侧具有不同的电压和电流。

由于能量守恒，其二次侧与一次侧的电流与电压的变化是相反的，即要使某一侧电路的电压升高时，则该侧的电流就必然减小。

变压器并不是也决不能将电能的“量”变大或变小。

在电力的转换过程中，因变压器本身要消耗一定能量，所以输入变压器的总能量应等于输出的能量加上变压器工作时本身消耗的能量。

由于变压器无旋转部分，工作时无机械损耗，且新产品在设计、结构和工艺等方面采取了众多节能措施，故其工作效率很高。

通常，中小型变压器的效率不低于95%，大容量变压器的效率则可达80%以上。

一、电力变压器分类及工作原理（一）电力变压器的分类根据电力变压器的用途和结构等特点可分如下几类：（1）按用途分有：升压变压器（使电力从低压升为高压，然后经输电线路向远方输送）；降压变压器（使电力从高压降为低压，再由配电线路对近处或较近处负荷供电）。

（2）按相数分有：单相变压器；三相变压器。

（3）按绕组分有：单绕组变压器（为两级电压的自耦变压器）；双绕组变压器；三绕组变压器。

（4）按绕组材料分有：铜线变压器；铝线变压器。

（5）按调压方式分有：无载调压变压器；有载调压变压器。

变电站一二次设备的工作原理1.变电站一、二次设备的工作原理可分为两个层次，一次设备主要负责电力输送，包括变压器、断路器、隔离开关等；二次设备则负责保护、控制、测量和检测等功能，比如继电器、遥控、遥信等。

2.一、二次设备之间通过电力传输线路连接，一次设备通过传输线路将高压电输送至变电站，经过变压器后转换为低压电，然后由二次设备进行保护、控制和测量等操作。

3.一次设备中的变压器主要用于将高压电转换为低压电，其工作原理是利用电磁感应原理，通过一对相邻的线圈，即主线圈和副线圈，将一侧电压的变化传导到另一侧。

根据变压器的变比可以实现电压的升降。

4.断路器是一次设备中的重要装置，主要用于隔离或连接电路，并能在电路发生故障时断开电路。

其工作原理是利用电磁机械力学，当电路发生故障时，断路器通过控制电磁励磁力使得触头分离，从而切断电流流动。

5.隔离开关用于隔离电路，主要是为了对设备进行维护和检修。

其工作原理是通过机械运动将接点分离，从而切断电路。

6.二次设备用于实现对一次设备的保护、控制和测量等功能，其中继电器是最常见的设备之一、继电器基于电磁原理工作，当电流、电压等信号达到设定值时，继电器通过控制机械传动和开关触点，实现对电路的保护或控制。

7.遥控是变电站二次设备中的重要功能之一，通过遥控装置可以实现对一次设备的远程操作，比如控制断路器、隔离开关等。

其工作原理是通过电信号传输，将遥控指令传输至继电器或电动机等设备，从而实现对设备的控制。

8.测量装置主要用于测量电压、电流、功率、频率等电力系统的参数。

其工作原理是依靠传感器将电压、电流等信号转换为电信号，经过放大和处理后，显示或记录相关参数。

9.检测装置主要用于检测电力系统中的故障或异常情况，比如过流、过压、欠压等。

其工作原理通过传感器将故障信号转换为电信号，经过处理后，触发告警或保护动作。

二、变电站一、二次设备的重要性1.变电站一、二次设备是电力传输和配电系统中的核心组成部分，其稳定性和可靠性直接影响到电力供应的质量和可靠性。

变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。

变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。

一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。

主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。

当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。

二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。

断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。

断路器的中断能力和断开速度是评价其性能的重要指标。

三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。

隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。

隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。

四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。

组合电器中常见的设备有电流互感器、电容器和避雷器等。

组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。

五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。

互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。

互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。

变电站一次二次设备工作原理变电站一次二次设备是指电力系统中的一次设备和二次设备。

一次设备通常是变电站的主要设备，包括高压设备、变压器、开关设备等，负责输电和变换电压。

二次设备是一次设备的辅助设备，用于控制、测量、保护和监控电力系统，将一次设备的信号转换为可读取和处理的信号。

一次设备的工作原理：1. 高压设备：高压设备用于输电和保护电力系统的安全运行，包括高压开关、隔离开关、断路器等。

当需要进行操作时，开关设备可以打开或关闭电路，隔离开关可以断开电路并确保操作安全。

2. 变压器：变压器用于变换电压，将高压电流从输电线路转换为适用于用户的低压电流。

变压器是基于电磁感应原理工作的，通过绕组和铁芯来实现高低电压之间的转换。

二次设备的工作原理：1. 控制设备：控制设备用于控制电力系统中的电气设备，例如开关控制柜、自动化设备等。

它们接收来自一次设备的信号，根据需要进行操作或控制电路。

2. 测量设备：测量设备用于测量和记录电力系统中的电压、电流、功率等参数。

通常包括电流互感器、电压互感器、电能表等。

它们将电力系统中的信号转换为可读取的数据，以便监测系统的运行状态和电量消耗。

3. 保护设备：保护设备用于检测电力系统中的故障和异常情况，并采取相应的保护措施，以确保系统的安全运行。

例如，差动保护装置可检测到电流的不平衡，断路器能够断开电路以防止短路和过电流等。

4. 监控设备：监控设备用于监测和记录电力系统的运行状态，例如监控变压器的温度、油位等。

它们提供实时的数据和警报，以便运维人员根据需要采取相应的维修或更换措施。

总之，一次二次设备的工作原理是通过不同的电气装置和设备，将电力系统中的电流、电压等信号转化为可读取、测量、控制和保护的信息。

这些设备共同工作，确保电力系统的稳定和安全运行。

电力基础知识培训：变电站一次设备1. 引言变电站是电力系统中非常重要的组成部分，其作用是将来自发电厂或输电线路的高压电能转换为适用于配电网的低压电能。

变电站一次设备是指变电站中与高压电网直接接触的设备，包括断路器、隔离开关、电力变压器等。

本文将对变电站一次设备进行详细介绍，包括其功能、类型、工作原理等。

2. 变电站一次设备的功能变电站一次设备具有以下几个主要功能：2.1 断开和接通电路变电站一次设备中的断路器和隔离开关能够断开和接通电路。

断路器主要用于保护电力系统，在发生短路或过电流时能够迅速切断电路，防止设备损坏和事故发生。

隔离开关主要用于在变电站维护和检修时隔离设备，确保工作人员的安全。

2.2 调整电压电力变压器是变电站一次设备的重要组成部分，其作用是将高压电能转换为低压电能，以适应配电网的需要。

通过调整变压器的变比，可以实现对电压的精确控制，确保供电质量和电力稳定性。

2.3 测量和监控变电站一次设备中配备有各种传感器和监测设备，用于测量和监控电力系统的参数，如电流、电压、功率因数等。

这些数据对于电力系统的运行和管理非常重要，能够及时发现问题并采取相应的措施。

3. 变电站一次设备的类型变电站一次设备包括断路器、隔离开关、电力变压器等多种类型。

下面将分别进行介绍。

3.1 断路器断路器是变电站一次设备中最重要的组件之一。

根据其结构和工作原理的不同，断路器可以分为空气断路器、油断路器和SF6断路器等。

空气断路器一般用于低压系统，油断路器适用于中压系统，SF6断路器主要用于高压系统。

断路器能够迅速切断电路，并具有较高的开断能力和负载分断能力。

3.2 隔离开关隔离开关在变电站中用于隔离设备和电源，确保工作人员的安全。

与断路器不同，隔离开关只能通过手动操作切断电路，不能对电路进行断开和接通操作。

隔离开关根据结构和用途的不同，可以分为负荷隔离开关、母线隔离开关等。

3.3 电力变压器电力变压器是将高压电能转换为低压电能的重要设备。

变电站的主要一次设备变电站是电力系统中重要的组成部分，主要起到输电、变压、配电和保护等功能。

而变电站中的一次设备是变电站运行中不可或缺的组成部分，本文将介绍变电站的主要一次设备及其作用。

1. 发电机发电机是电力系统的起始设备，是将机械能转换为电能的装置。

发电机具有大功率稳定性好的特点，其主要作用是将机械能转换为电能，使得电力能够传输到更远的地方。

2. 变压器变压器是变电站中最重要的设备之一，主要作用是将高电压输电线路中的电压降到低电压，以供给用户使用。

同时，在输电过程中需要提高电压以降低电流，以避免输电损耗。

因此，变压器在电力系统中具有非常重要的作用。

3. 局部放电监测设备局部放电是变压器和其他一次设备中最常见的故障形式之一。

因此，为了提高变压器的可靠性和安全性，局部放电监测设备成为了变电站中非常重要的设备之一。

该设备能够实时监测设备中是否有电气放电的现象出现，以及放电的具体位置，为调度和维护人员提供故障诊断的依据。

4. 低压电容器低压电容器是变电站中电能质量控制的重要设备之一。

该设备通过补偿传输过程中产生的无功功率，使得电力系统的质量得到了提高。

低压电容器还能够降低电压的波动和提高电压的稳定性，从而提高了系统的可靠性和减少了电能损耗。

5. 保护装置保护装置是保障电力系统运行的重要设备之一。

在电力系统运行过程中，各种故障都会在一定范围内出现，如果这些故障不能及时检测和隔离，就会对设备和人员造成不可挽回的损失。

因此，保护装置能够及时检测和隔离各种故障，保障电力系统的运行安全。

保护装置分为电流保护装置、电压保护装置和差动保护装置等。

6. 电容器电抗器设备在电力系统中，电容器和电抗器是实现无功补偿的重要设备。

电容器能够补偿电力系统中的电感性负荷，电抗器则能够补偿由电容器引起的过电压。

通过控制电容器和电抗器的投切，能够使得电力系统中的无功功率得到控制，从而提高电力系统的质量。

7. 断路器断路器是变电站中保障设备运行稳定和安全的重要装置之一。
