第二章作业2.1什么是振动模式？什么是波动模式？它们之间有什么区别和联系？解：稳定的横向振荡条件2dkn cos0-2©-2©=2m兀。
由于m不同，横向谐振0i23（驻波）状态不同，即横向振动的场分量不同，即波腹数不同。
把同一系统的不同的横向谐振状态称为振动模式。
在波导中横向的振动（驻波）将以波动方式沿z轴传播，形成导波，不同的m称为不同的波动模式，同样称为模式。
不同的波动模式横向场（驻波）分布不同。
同时由于k不同，B二k也不同，即不同的波xz 动模式有不同的传输常数，也即有不同的传输速度v。
2.2如果介质平板波导的y方向也受到限制，例如，该方向存在两个垂直介质平板的边界，相距为w，并且在该界面上也满足全反射条件。
试问介质平板波段中的模式会有什么变化（定性分析）？解：光波在x方向受到限制，则x方向光波满足驻波条件2dk-2©-2©二2m兀x23，光波在y方向受到限制，则y方向光波满足驻波条件2叭-2©2-2©3-2加，n取m取正整数；正整数。
我们用两个正整数描述横向（x,y）驻波条件也即横向场分布特点。
2.3为什么把波导的特征方程称作色散方程？它与光纤的色散有什么关系？解：在波导中，不同的波动模式横向场（驻波）分布不同。
同时由于k不同，B二kxz也不同，即不同的波动模式有不同的传输常数，也即有不同的传输速度v。
把波导的特征方程称作色散方程。
光纤中除了有波导色散之外，还有模式色散、材料色散。
对于单模光纤，还可能有偏振模色散。
2.4介质波导与金属波导截止的含义有什么不同？解：介质波导的截止条件w二0，包层出现辐射模。
金属波导的截止条件0=0。
2.5假设一点光源发出理想的圆锥形光束如图2.13所示，其开角为0=40，并设光束截面上光强均匀分布。
（注：这不是真实情况）。
设该光束与一段均匀光纤耦合，光纤与光束共轴，光纤端面与光纤轴垂直，光源距光纤端面距离为100卩m。

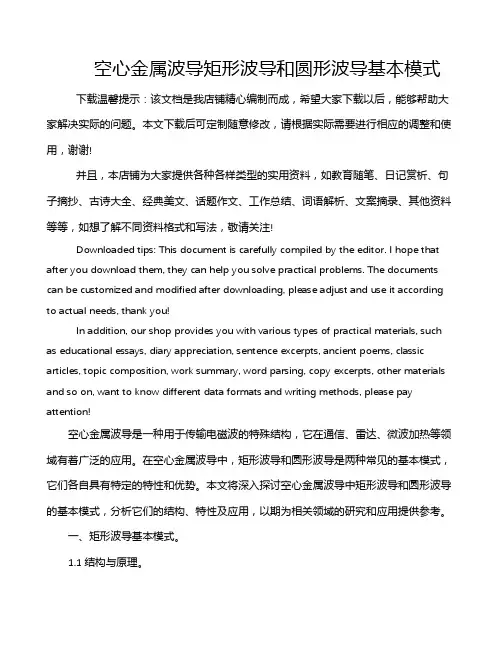

空心金属波导矩形波导和圆形波导基本模式下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

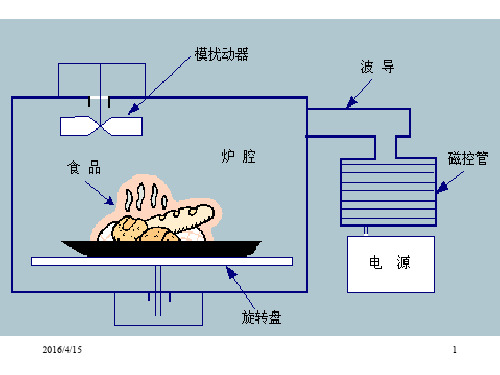

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!空心金属波导是一种用于传输电磁波的特殊结构，它在通信、雷达、微波加热等领域有着广泛的应用。
第4章 规则金属波导微波传输线是用来传输微波信号和微波能量的传输线。
微波传输线的种类很多，比较常用的有平行双线、矩形波导、圆波导、同轴线、带状线和微带线等。
导波系统中的电磁波按纵向场分量的有无，可分为以下三种波型(或模)：(1) 横磁波(TM 波)，又称电波(E 波)：0,0≠=z z E H (2) 横电波(TE 波)，又称磁波(H 波)：0,0≠=z z H E (3) 横电磁波(TEM 波)：0,0==z z H E其中横电磁波只存在于多导体系统中，而横磁波和横电波一般存在于单导体系统中，它们是色散波。
4-1电磁场理论基础一、导波概念: 1、思想（1） 导波思想：（2） 广义传输线思想：（3）本征模思想2、方法：波导应该采用具体措施（1）坐标匹配（2）分离变量法（3）边界确定常数二、导行波的概念及一般传输特性1、导行波的概念1）导行系统：用以约束或引导电磁波能量定向传输的结构。
其主要功能有二：(1)无辐射损耗地引导电磁波沿其轴向行进而将能量从一处传输至另一处，称这为馈线；(2)设计构成各种微波电路元件，如滤波器、阻抗变换器、定向耦合器等。
导行系统分类：按其上的导行波分为三类：(1)TEM或准TEM传输线，(2)封闭金属波导，(3)表面波波导（或称开波导）。
如书上图1.4-12）规则导行系统：无限长的笔直导行系统，其截面形状和尺寸，媒质分布情况，结构材料及边界条件沿轴向均不变化。
3）导行波的概念能量的全部或绝大部分受导行系统的导体或介质的边界约束，在有限横截面内沿确定方向（一般为轴向）传输的电磁波。
简单地说就是沿导行系统定向传输的电磁场波，简称为“导波”。
由传输线所引导的，能沿一定方向传播的电磁波称为“导行波”。
导行波的电场E 或磁场H 都是x 、y 、z 三个方向的函数。
导行波可分成以下三种类型：（1）横电磁波（TEM 波）：（Transverse Electronic and magnetic Wave ）各种传输线使电磁能量约束或限制在导体之间空间沿其轴向传播，其导行波是横电磁（TEM ）波或准TEM 波。
