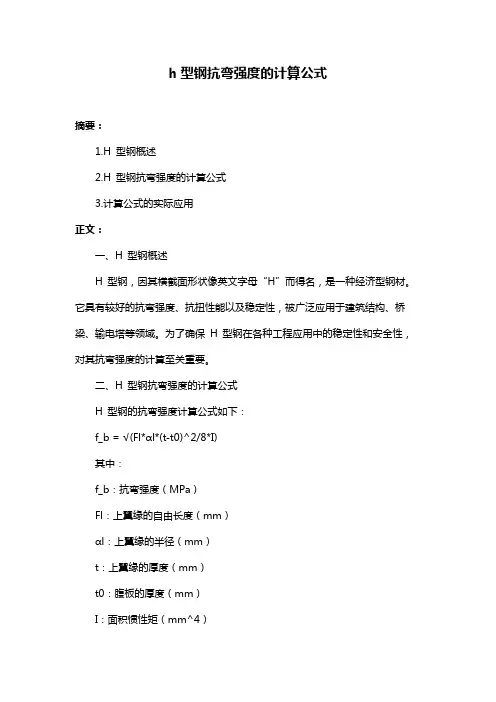

h型钢抗弯强度的计算公式
摘要：
1.H 型钢概述
2.H 型钢抗弯强度的计算公式
3.计算公式的实际应用
正文：
一、H 型钢概述
H 型钢，因其横截面形状像英文字母“H”而得名，是一种经济型钢材。
它具有较好的抗弯强度、抗扭性能以及稳定性，被广泛应用于建筑结构、桥梁、输电塔等领域。
为了确保H 型钢在各种工程应用中的稳定性和安全性，对其抗弯强度的计算至关重要。
二、H 型钢抗弯强度的计算公式
H 型钢的抗弯强度计算公式如下：
f_b = √(Fl*αl*(t-t0)^2/8*I)
其中：
f_b：抗弯强度（MPa）
Fl：上翼缘的自由长度（mm）
αl：上翼缘的半径（mm）
t：上翼缘的厚度（mm）
t0：腹板的厚度（mm）
I：面积惯性矩（mm^4）
三、计算公式的实际应用
在实际工程应用中，可以根据以上公式计算H 型钢的抗弯强度，从而为结构设计提供依据。
例如，在设计一座桥梁时，根据桥梁的跨度、载荷等条件，可以计算出所需的H 型钢抗弯强度。
然后，通过对比市场上各种规格的H 型钢的抗弯强度，选择满足设计要求的钢材。
总之，掌握H 型钢抗弯强度的计算公式，对于正确选用和使用H 型钢具有重要意义。

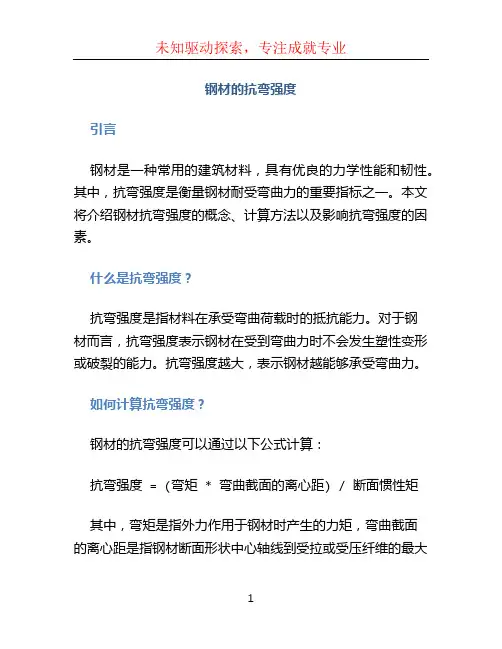

钢材的抗弯强度引言钢材是一种常用的建筑材料，具有优良的力学性能和韧性。
其中，抗弯强度是衡量钢材耐受弯曲力的重要指标之一。
本文将介绍钢材抗弯强度的概念、计算方法以及影响抗弯强度的因素。
什么是抗弯强度？抗弯强度是指材料在承受弯曲荷载时的抵抗能力。
对于钢材而言，抗弯强度表示钢材在受到弯曲力时不会发生塑性变形或破裂的能力。
抗弯强度越大，表示钢材越能够承受弯曲力。
如何计算抗弯强度？钢材的抗弯强度可以通过以下公式计算：抗弯强度 = (弯矩 * 弯曲截面的离心距) / 断面惯性矩其中，弯矩是指外力作用于钢材时产生的力矩，弯曲截面的离心距是指钢材断面形状中心轴线到受拉或受压纤维的最大距离，断面惯性矩是指钢材截面形状对抗弯扭矩作用的抵抗能力。
影响钢材抗弯强度的因素1.材料的强度：钢材的抗弯强度与其材料的强度直接相关。
高强度钢材通常具有更高的抗弯强度。
2.断面形状：不同形状的断面会影响钢材的抗弯强度。
通常来说，具有大惯性矩的断面可以提高钢材的抗弯强度，因为它们能够更好地抵抗弯曲力。
3.钢材的质量：质量较好的钢材具有更为均匀的化学成分和晶粒结构，从而能够提高其抗弯强度。
4.加工工艺：钢材的加工工艺也会影响其抗弯强度。
合适的热处理和冷加工工艺能够改善钢材的晶粒结构和力学性能，进而提升其抗弯强度。
结论钢材的抗弯强度是衡量其承受弯曲力能力的重要指标。
通过正确计算和考虑钢材的弯矩、断面形状以及断面惯性矩等因素，可以准确评估钢材的抗弯强度。
此外，钢材的质量和加工工艺也是影响抗弯强度的重要因素。
在实际应用中，我们应选择合适的钢材以及适当的加工工艺，以确保结构的稳定性和安全性。
参考文献1.材料力学.（2020）. 力学基本原理. 机械工业出版社.2.张永明，陈刚.（2019）. 钢结构静力学与设计理论傅科实验教学指导书. 机械工业出版社.3.钢材抗弯强度计算方法[P]. 国家标准化管理委员会.2015.4.张翔.（2018）. 钢结构力学性能. 民用航空出版社.。
抗弯强度计算公式
抗弯强度是指材料在抗弯荷载作用下，其承受的临界力，也称为弯曲强度。
它是指材料在抗弯荷载下所能承受的最大弯曲应力。
它是材料强度的重要指标，是材料强度质量的重要参数。
抗弯强度计算公式可以分为抗弯强度计算公式和抗弯强度计算方法。
首先，根据材料的物理特性，把材料的抗弯强度表示为抗弯强度计算公式，以计算出材料的抗弯强度。
其次，根据材料的抗弯强度计算公式，采用材料的抗弯试验，按照规定的方法和步骤，计算出材料的抗弯强度。
抗弯强度计算公式的具体表示及计算方法取决于材料的特性，抗弯强度计算公式一般可以表示为：σ = F/A，其中，σ为抗弯强度，F 为抗弯荷载，A为断面积。
抗弯强度计算方法一般可以采用材料的抗弯试验，抗弯试验是以抗弯荷载作用下，对样品进行抗弯实验，观察其受力状态及失效位置，以求得样品抗弯强度的实验方法。
抗弯强度计算公式及计算方法是材料强度质量的重要参数，为材料应用和开发提供了重要准则，有助于更好地研究和利用材料。
同时，也能帮助我们更深入地了解材料的物理特性，更好地利用材料。

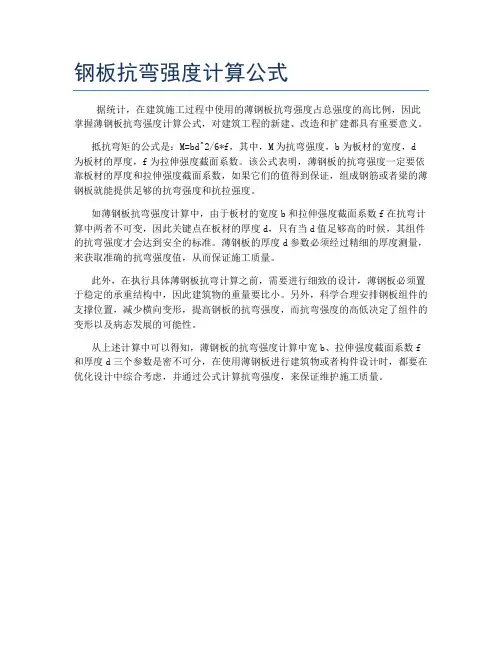

钢板抗弯强度计算公式
据统计，在建筑施工过程中使用的薄钢板抗弯强度占总强度的高比例，因此掌握薄钢板抗弯强度计算公式，对建筑工程的新建、改造和扩建都具有重要意义。
抵抗弯矩的公式是：M=bd^2/6*f，其中，M为抗弯强度，b为板材的宽度，d
为板材的厚度，f为拉伸强度截面系数。
该公式表明，薄钢板的抗弯强度一定要依靠板材的厚度和拉伸强度截面系数，如果它们的值得到保证，组成钢筋或者梁的薄钢板就能提供足够的抗弯强度和抗拉强度。
如薄钢板抗弯强度计算中，由于板材的宽度b和拉伸强度截面系数f在抗弯计算中两者不可变，因此关键点在板材的厚度d，只有当d值足够高的时候，其组件的抗弯强度才会达到安全的标准。
薄钢板的厚度d参数必须经过精细的厚度测量，来获取准确的抗弯强度值，从而保证施工质量。
此外，在执行具体薄钢板抗弯计算之前，需要进行细致的设计，薄钢板必须置于稳定的承重结构中，因此建筑物的重量要比小。
另外，科学合理安排钢板组件的支撑位置，减少横向变形，提高钢板的抗弯强度，而抗弯强度的高低决定了组件的变形以及病态发展的可能性。
从上述计算中可以得知，薄钢板的抗弯强度计算中宽b、拉伸强度截面系数f 和厚度d三个参数是密不可分，在使用薄钢板进行建筑物或者构件设计时，都要在优化设计中综合考虑，并通过公式计算抗弯强度，来保证维护施工质量。
抗弯强度计算公式
抗弯强度是一种重要的力学性能，它可以反映一种材料或结构体在外力作用下的抗弯能力。
它是指当一个物体或结构体在受到外力作用时，其断面变形量与外力幅值之比，其值反映了这种材料或结构体的抗弯强度。
抗弯强度的计算公式为：
σ=M/S
其中，σ为抗弯强度，单位为MPa；M为外力的弯矩，单位为N·m；S为受力梁的断面抗弯面积，单位为m²。
抗弯强度的计算过程是：首先，计算受力梁的断面抗弯面积S；其次，计算外力的弯矩M；最后，将M除以S，求出抗弯强度σ。
抗弯强度受很多因素的影响。
例如，材料的强度、外力的大小、断面尺寸、梁的长度等。
同样的材料，在不同的外力作用下，其抗弯强度也不同，因此，在计算抗弯强度时，需要综合考虑各种因素。
抗弯强度的计算公式是抗弯强度的计算的基础。
它提供了一种有效的方法来衡量一种材料或结构体的抗弯能力，是工程设计的重要参考。

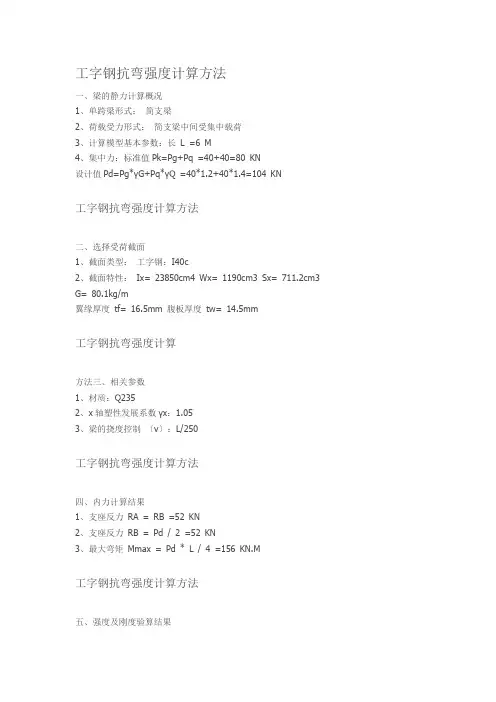

工字钢抗弯强度计算方法一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*1.2+40*1.4=104 KN工字钢抗弯强度计算方法二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性：Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3 G= 80.1kg/m翼缘厚度tf= 16.5mm 腹板厚度tw= 14.5mm工字钢抗弯强度计算方法三、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制〔v〕：L/250工字钢抗弯强度计算方法四、内力计算结果1、支座反力RA = RB =52 KN2、支座反力RB = Pd / 2 =52 KN3、最大弯矩Mmax = Pd * L / 4 =156 KN.M工字钢抗弯强度计算方法五、强度及刚度验算结果1、弯曲正应力σmax = Mmax/ (γx * Wx)＝124.85 N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝10.69 N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝10.69 N/mm24、最大挠度fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm5、相对挠度v = fmax / L =1/ 818.8弯曲正应力σmax= 124.85 N/mm2 < 抗弯设计值f : 205 N/mm2 ok!支座最大剪应力τmax= 10.69 N/mm2 < 抗剪设计值fv : 125 N/mm2 ok!跨中挠度相对值v=L/ 818.8 < 挠度控制值〔v〕:L/ 250 ok! 验算通过！钢板抗弯强度计算公式钢板强度校核公式是：σmax= Mmax / Wz ≤ [σ]4x壁厚x(边长-壁厚)x7.85其中，边长和壁厚都以毫米为单位，直接把数值代入上述公式，得出即为每米方管的重量，以克为单位。
抗弯强度计算公式
抗弯强度是指材料在弯曲作用下所能承受的最大应力或最大弯曲应变。
抗弯强度是材料的重要力学性能指标之一，用于评估材料的弯曲性能和抗
弯能力。
常见的抗弯强度计算公式有以下几种。
1.弯矩与截面惯性矩之比法（弯矩法）：
抗弯强度（σ）=弯矩（M）/截面惯性矩（I）
弯矩和截面惯性矩之间的关系可以通过受弯构件的几何形状和边界条
件来计算。
其中弯矩是由外力和支座反力引起的，截面惯性矩则与截面形
状有关。
这种方法适用于均匀截面和直线弯曲构件。
2.应变能法：
抗弯强度（σ）=弯矩（M）/弯曲半径（ρ)
其中弯曲半径是指受弯构件上任意一点处的弯曲曲率半径，可以通过
应变能原理进行求解。
3.钢筋计算法：
抗弯强度（σ）=弯矩（M）/距离钢筋所在中和轴的距离（c）
这种计算方法主要适用于钢筋混凝土梁，通过将梁截面划分为钢筋区
和混凝土区，并根据不同材料的应力-应变关系进行计算。
4.极限平衡法：
抗弯强度（σ）=弯矩（M）/节点的抗弯强度
这种计算方法适用于结构的极限状态设计，通过平衡力矩和力的作用力进行计算，要求加强截面到极限荷载的耐久性。
以上是常见的抗弯强度计算公式，不同的计算方法适用于不同的材料和构件形状。
在计算过程中，需要准确的构件尺寸和截面特性参数，以及材料的力学性能参数。
此外，还需要根据具体工程需求和设计规范进行计算，确保结构的安全性和可靠性。
工字钢抗弯强度计算一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*1.2+40*1.4=104 KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性：Ix= cm4 Wx= 1190cm3 Sx=711.2cm3G= 80.1kg/m翼缘厚度tf= = 14.5mm三、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力RA = RB =52 KN2、支座反力RB = Pd / 2 =52 KN3、最大弯矩Mmax = Pd * L / 4 =156 KN.M五、强度及刚度验算结果1、曲折正应力σmax = Mmax / (γx * Wx)＝124.85N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝10.69 N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝10.69 N/mm24、最大挠度fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33mm5、相对挠度v = fmax / L =1/ 818.8弯曲正应力σmax= 124.85 N/mm2 <抗弯设计值f :205 N/mm2 ok!支座最大剪应力τmax= 10.69 N/mm2 <抗剪设想值fv :125 N/mm2 ok!跨中挠度相对值v=L/ 818.8 <挠度控制值［v］:L/ 250ok!验算通过！1、曲折正应力σmax = Mmax / (γx * Wx)＝124.85 N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝10.69 N/mm23、B处剪应力τB= RB * Sx / (Ix * tw)＝10.69 N/mm24、最大挠度fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm5、相对挠度v = fmax / L =1/ 818.8对于16号工字钢本身，作为一种材料，没有抗弯强度说法。
