浅析漏钢的类型及预防
连铸二车间技术组-郭幼永
一、前言：板坯漏钢的形式多种多样但重点主要集中在粘结漏钢和开浇起步后的漏钢。本文简要介绍常见漏钢的类型、漏钢的起因及相应的预防措施。为各班组在实际浇钢过程中提供参考便于降低漏钢事故的发生。
二、漏钢的类型
1、粘结漏钢
粘结漏钢是连铸生产过程中的主要漏钢形式，据统计诸多漏钢中粘结漏钢占50%以上。所谓粘结的引起是由于结晶器液位波动，弯月面的凝固壳与铜板之间没有液渣，严重时发生粘结。当拉坯时磨擦阻力增大，粘结处被拉断，并向下和两边扩大，形成V型破裂线，到达出结晶器口就发生漏钢。
粘结漏钢的发生有以下情况：内弧宽面漏钢发生率比外弧宽面高（大约3：1）；宽面中部附近（约在水口左右300mm）更易发生粘结漏钢；大断面板坯容易发生宽面中部漏钢；而小断面则发生在靠近窄面的区域；铝镇静钢比铝硅镇静钢发生漏钢几率高；保护渣耗量在0.25kg/t钢以下，漏钢几率增加。
2、发生粘结漏钢的原因：
1）、形成的渣圈堵塞了液渣进入铜管内壁与坯壳间的通道；
2）、结晶器保护渣Al2O3含量高、粘度大、液面结壳等，使渣子流动性差，不易流入坯壳与铜板之间形成润滑渣膜。
3）、异常情况下的高拉速。如液面波动时的高拉速，钢水温度较低时的高拉速。4）、结晶器液面波动过大，如浸入式水口堵塞，水口偏流严重，更换钢包时水口凝结等会引起液面波动。
3、防止粘结性漏钢预防措施
在浇注过程中防止粘结漏钢的对策有：
（1）监视保护渣的使用状况，确保保护渣有良好性能。如测量结晶器液渣层厚度经常保持在8～15mm，保护渣消耗量不小于0.4kg/t钢，及时捞出渣中的结块等。
（2）提高操作水平，控制液位波动。
（3）确保合适的拉速，拉速变化幅度要小。升降拉速幅度以0.05m/min为宜。（4）严格控制钢水质量，提高钢水洁净度，减少钢中夹杂物。
（5）加强对结晶器铜板的检查，发现有龟裂或其他影响铜板平整度的因素，必须进行打磨处理，如果问题严重必须下线。
（6）坚持结晶器液面的自动控制制度，当液面自动控制出现不稳时，及时改为手动浇注，保证液面波动在最小范围，波动目标值控制在±3 mm之内
（7）降低中间包内钢水温度，将钢水过热度控制在35 ℃之内，杜绝高温钢浇注。（ 8）粘结预报系统用于预先报告黏结的发生，特别是对于防止黏结漏钢起到了非常重要的作用。黏结预报系统通过埋入结晶器的热电偶进行温度监控，在热像图中弯月面出现冷点及热点下移时即认为坯壳产生黏结。黏结检测系统由40个热电偶组成，其中宽面分为18列，窄面1列，每列均为2个上下对应分布。
在正常的操作过程中，预报系统中上排的热电偶记录的温度高于下排，钢水在结晶器弯月面处热流达到最高值，然后随坯壳沿结晶器的下移而逐渐降低。当坯壳与结晶器壁发生黏结时，拉坯力撕裂坯壳，钢液进入撕裂部分并与结晶器壁接触再次凝固。在黏结扩展过程中，钢水补充到坯壳撕裂处时，上排的热电偶检测出并出现温度升高，随着坯壳撕裂点不断下移，黏结处坯壳温度不断降低，温度线下降，当黏结点达到下排的热电偶处时，下排热电偶也出现温度升高现象，当上排热电偶的下降温度线与下排上升的温度线相交时，预报系统则给出报警信号。
由于黏结信号的发出会使拉速突然降低到0.1 m/min，对铸坯的表面质量有一定影响。因此，防止初始阶段黏结的形成是必要的。除了提出的工艺技术措施，根据结晶器黏结检测系统热电偶温度的变化情况可以提前进行处理，如降低拉速、捞出渣条等。经过适当的处理，可以使铸机恢复到正常状态。、
2、开浇漏钢
120吨板坯漏钢数据统计开浇漏钢所占比例占90%以上。
1）开浇漏钢原因分析
（1）、中包塞棒头部及上水口碗部烘烤不良。因碗部较低，传统烘烤方法烘烤火
焰达不到碗部，致使碗部温度比其他部位温度低100～200℃。钢水温度低易造成冷钢垫棒、钢流失控，被迫提高拉速，导致坯头未充分凝固，造成开浇漏钢。（2）、纸绳松动，钢水从其缝隙中渗漏；纸绳受潮，遇钢水后爆炸产生缝隙，钢水从缝隙中渗漏。
（3）、铁屑层过薄，造成钢水将纸绳燃烧后从缝隙渗出；铁屑层过厚，将导致坯头强度不足，坯壳被拉断；铁屑受潮、有油污或有杂物，遇钢水后爆炸或燃烧，钢水将纸绳燃烧后从缝隙渗出或坯头强度不足，坯壳被拉断。
（4）、传统的封堵引锭方式是用纸绳将引锭头与结晶器间四周的缝隙塞紧、塞实。钢水到站测温时，先在引锭头上均匀铺撒20～30mm厚的铁钉屑，然后在铁钉屑上按规定交叉摆放好钢板条。如果钢板条摆放不好，会使钢水直接冲刷铁屑和纸绳；若钢板条熔化不充分，则初生坯壳过薄，拉坯时将导致坯壳撕破。
（5）、操作中存在以下问题：开浇钢流过大，将铁屑冲散或将钢水溅到结晶壁上、角缝上形成夹钢；起步提速过快，每次超过0.1m/min，初生坯壳承受不了其拉力；有异物进入结晶器，并咬入初生坯壳中。
（6）、设备方面存在以下问题：引锭下滑超过20mm；结晶器角缝过大，超过
0.30mm。
2)开浇漏钢的预防措施
1、上水口和浸入水口烘烤充分，保证浸入水口在2.5小时内温度800度以上，上水口塞棒温度在1100度以上。
2、采用弹簧作为冷却材料，既可加快坯头的冷却，提高坯头强度，又可减缓钢水对铁屑和纸绳的冲击。使用弹簧堵引锭时，采用的是弹簧分层码放。在不同的部位（漏钢危险程度不同）码放弹簧的层数不同：引锭头的短边两侧码放3层；燕尾槽及其斜坡处码放2层。冷却弹簧投入使用后，堵引锭材料在开浇过程中不会被冲刷移位，可以加大开浇时的钢流。但是，加大钢流后，钢水飞溅造成结晶器角缝挂钢、夹钢的危险性大大增加。为了防止钢水直接飞溅到结晶器上，设挡流木板，挡流木板的使用方式在开浇时靠近结晶器两边窄面铜板处
4、为了彻底解决开浇过程中因钢水飞溅造成结晶器侧面铜板接缝夹钢的问题，采
用硅胶密封结晶器角缝。在完成封堵引锭后，将硅胶均匀涂抹在引锭头上方结晶器的四条角部接缝上，厚度控制在1～2mm。这样在开浇过程中，通过采用防护木板、硅胶，从根本上解决了钢水飞溅造成的结晶器角缝夹钢、挂钢问题。
3、卷渣漏钢、
卷渣漏钢有结晶器保护渣卷入，钢水夹杂物卷入，钢包、中间包脱落的耐火材料卷入等导致的漏钢；漏钢后一般可在残坯漏钢部位看到明显的结渣。
1）、结晶器保护渣的卷入漏钢
当SEN的设计不合理，SEN的插入过浅，SEN的对中不良或SEN穿孔及破裂都会导致保护渣的卷入。另外保护渣的加入操作不正确，以及捞渣都会导致卷渣漏钢。2）、钢水夹杂物卷入漏钢
当精炼钢水脱氧不良，软吹时间不够，钙处理前钢水S含量高(大于0.0l％)，钙处理后Ca/Al(小于0.09)与Ca/AlOxy(小于1)低，都会导致钢水中的Al2O3、CaS 夹杂物偏高，加上钢包引流，保护浇注不周产生的夹杂物，若在中间包内没有充分上浮则会蓄塞棒堵水口，并导致液面波动，当塞棒或SEN积蓄的夹杂物被突然冲下时，就可能导致卷渣漏钢。另外当中间包覆盖剂加入不正确，大包下渣过多，中间包液面过低都会导致卷渣漏钢。
3）、耐火材料的卷入漏钢
钢包工作衬耐材、中间包工作层耐材的脱落，SEN或塞棒的掉块并卷入结晶器中，极有可能导致漏钢
4、浇注过程中易引起铸坯夹渣及处理措施：
1）、中包降液面：当发生中包降液面≤35吨时，机前应及时降低拉速到工艺要求的最低拉速，当中包吨位回复正常液位40吨以上时，在进行正常升速操作。避免拉速过高或升速过早造成结晶器卷渣。（中包液位降低也容易造成液位波动，应及时检查结晶器四周有无渣条）
2）、水口偏流或侧翻：当发生水口偏流时，首先机前应控制拉速≤1.2m/min(断面≤1200mm)
≤1.0m/min(断面≥1200mm),推渣时侧重侧翻一侧保证不裸露钢花。同时检查塞棒机构及开口度是否正常。侧翻严重可进行换水口。
3）、水口插入深度不合适：当浸入式水口插入深度过浅而拉坯速度较低时，流股冲击不到结晶器窄面，流股上回流到水口侧面附近，其向下的分速度把保护渣卷入钢水，被水口流股捕捉，进入结晶器造成卷渣。水口浸入深度过深,容易回流卷渣;如过深,增加了夹杂物和气泡卷入铸坯深处的机会,且由于热点下移,增大了漏钢几率,并造成了化渣不良,润滑不好。因此浇钢随时跟踪水口的进入深度，及时调整。（水口浸入深度110-180mm）
4）、拉速控制：拉坯速度较快,保护渣熔融结构变化,熔渣层厚变薄,粉渣层卷放钢液的几率增大;拉速太慢,容易造成回流卷渣.严谨高拉速抢钢水，控制好生产节奏减少低拉速浇注。
5）、保护渣液渣控制：保证保护渣液渣厚度符合工艺要求（8-15mm）当保护渣液渣厚度低于6mm时，液渣对钢水中的夹杂吸附能力减弱易引起铸坯夹渣。拉钢工必须关注保护渣使用情况发现异常及时更换保护渣。
5、悬挂漏钢
钢水钻入结晶器角缝形成冷钢或结晶器上口四角缝处有挂钢与初生坯壳连接而造成拉坯受阻引起漏钢。应严格结晶器角缝检查制度，在角缝大于0.35mm时应及时更换新的结晶器；结晶器上口四角缝处用石棉塞好，防止挂钢，一旦发现立即清除。
6、裂纹漏钢纵裂漏钢，这种常见的漏钢与钢水成分及温度、结晶器表面质量、结晶器热流保护渣管理，水口损坏都有关系。应优化钢水，远离包晶区，控制钢水过热度在15-35钢水成分
1）、当钢水中C含量在0.08％～0.16％包晶钢范围内时，浇注时会产生包晶反应δ-γ产生跳跃性体积收缩，产生较大的相变应力，若在冷却强度较大时将会出现表面裂纹。若钢水中的P含量高时，由于P是易偏析元素，在P富集区将会出现低强度的物质，在各种应力作用下容易产生纵裂导致漏钢。当钢水中的S含量较高时，若
在偏析状态下形成低熔点的FeS，产生热脆导致漏钢，但若保持较高的Mn/S比(大于30)可以有效避免此种现象。当钢水中的Cu含量较高时，在晶界析出形成液态物质，从而导致裂纹的产生。钢水中氧含量较高时，除了引起保护渣变性，极容易导致表面纵裂产生，导致漏钢。
2）、钢水温度
当中间包钢水过热度较低时(低于15℃)，在低拉速下不仅会导致钢水搭桥，而且会导致坯壳在漏斗区变形应力大，产生坯壳破裂；相反当中间包钢水过热度较高时(高于40℃)，在高拉速下会导致热流过大，坯壳较薄，在钢水静压力与其他应力作用下产生坯壳破裂漏钢。
3 ）、结晶器冷却水
当结晶器冷却水水质差，堵塞背板、水箱水槽或结晶器进出水阀不能稳定控制或过滤器堵塞，导致结晶器水压、流量波动大时，都会引起结晶器铜板冷却不均时很容易导致坯壳产生裂纹，另外对于中碳钢若进水温度太低(小于30℃)、结晶器水流太大，将会出现冷却强度过大，产生纵裂漏钢；而当进水温度过高(大于40℃)。冷却水流量小时，会由于坯壳太薄在钢水静压力与其他应力作用下产生坯壳破裂漏钢。
4 ）、二次冷却水
当在扇形l段过冷时，可能产生很大的热应力，导致坯壳产生纵裂漏钢；若扇形l 段1冷却不够，在LCR、扇形段不对中、辊子变形、死辊或有黑石等情况下产生应力导致坯壳破裂“流血性”漏钢。此种漏钢一般在扇形段中下部漏钢。
7 、其他原因
结晶器铜板变形大，厚薄不均，拉速突然大幅度的变动都可能导致坯壳破裂漏钢。
2011-2-5
板坯连铸机粘结漏钢的原因分析及预防刘雷锋 发表时间：2018-01-02T16:54:15.037Z 来源：《基层建设》2017年第28期作者：刘雷锋 [导读] 摘要：随着连铸技术的发展和广泛应用，连铸坯的质量和品质受到了人们的广泛关注，提高连铸坯的质量成为连铸生产中重点关注的问题之一。 宁波钢铁有限公司浙江宁波 315807 摘要：随着连铸技术的发展和广泛应用，连铸坯的质量和品质受到了人们的广泛关注，提高连铸坯的质量成为连铸生产中重点关注的问题之一。连铸过程开始广泛运用于有色金属行业，尤其是铜和铝。连铸技术迅速发展起来。本文对此进行了分析研究。 关键词：坯；连铸；连铸工艺 连铸漏钢是个常见现象。钢水在结晶器内形成坯壳，连铸坯出结晶器后，薄弱的坯壳抵抗不住钢水静压力，出现断裂而漏钢。对于薄板坯连铸来说更易发生漏钢事故。漏钢对连铸生产危害很大。即影响了连铸车间的产量，又影响了连铸坯的质量，更危及操作者的安全。因此，降低薄板坯连铸漏钢率是提高生产效率，提高产量，提高产品质量，降低成本的重要途径。现对某厂自2008～2013年薄板坯漏钢率进行统计。2008年漏钢率达0.56%；2009年漏钢率达0.19%；2010年漏钢率达0.19%；2011年漏钢率达0.19%；2012年漏钢率达0.15%；2013年漏钢率达0.07。 1 工艺流程 某厂第一钢轧厂工艺流程为：鱼雷罐供应铁水/混铁炉供应铁水→铁水预处理→转炉炼钢→氩站→精炼→薄板坯连铸 2 薄板坯漏钢类型 某厂薄板坯连铸漏钢主要有：粘结漏钢、裂纹漏钢、卷渣漏钢、开浇漏钢、鼓肚漏钢五个类型。 3 薄板坯漏钢特征、原因及预防措施 3.1 粘结漏钢 粘结漏钢是指钢水直接与结晶器铜板接触形成粘结点，粘结点处坯壳与结晶器壁之间发生粘结，此处在结晶器振动和拉坯的双重作用下被撕裂，并向下和两侧扩展，形成倒“V”形破裂线，钢水补充后又形成新的粘结点，这一过程反复进行，粘结点随坯壳运动不断下移，此处坯壳较薄，出结晶器后，坯壳不能承受上部钢水的静压力，便会发生漏钢事故。据统计，粘结漏钢发生率最高，高达50%以上。 （1）铸坯粘结漏钢后特征。粘结漏钢后铸坯特征。坯壳呈“V”字型或“倒三角”状，粘结点明显。 （2）粘结漏钢的原因： 1）保护渣性能不好。保护渣在结晶器铜板与凝固坯壳之间起润滑的效果。保护渣的性能好坏直接影响凝固坯壳的质量，保护渣的粘度是一个重要指标，它决定渣膜的薄厚，保护渣粘度高，不易流入坯壳与铜板之间形成润滑渣膜，使得钢水和结晶器铜板之间易发生粘结。2）钢水纯净度低。钢水中[O]含量高，使得钢水中A12O3含量升高，进而结晶器保护渣中A12O3含量高，保护渣性能发生变化，渣粘度增大、不易流入坯壳与铜板之间形成润滑渣膜，使得钢水和结晶器铜板之间易发生粘结。3）结晶器振动参数不合适。合适的振动形式和振动参数可以降低结晶器铜板与凝固坯壳之间的摩擦力和减小振痕深度，改善铸坯表面的质量。若结晶器振动参数不合适，负滑脱时间过长造成凝固坯壳上的振痕过深，使坯壳容易在应力的作用下断裂产生粘结。4）浸入式水口烘烤不符合标准。如果浸入式水口烘烤温度不够，连铸开浇时水口与结晶器内外弧间的保护渣产生搭桥现象，保护渣不易熔化，进而流入到坯壳和结晶器之间的保护渣减少，渣膜变薄，润滑效果变差，容易粘结漏钢。5）钢水温度过低。钢水温度过低，保护渣粘度大，润滑效果不好，易粘结漏钢。 3.2 卷渣漏钢 定義：由于结晶器液面波动会将渣卷入初生坯壳，这些渣子附着在坯壳表面，由于其导热性差，卷渣处的坯壳较薄，铸坯出结晶器后，渣子在钢水静压力作用下脱落产生漏钢。 在结晶器内的固态或半熔融的夹渣物随着浇注钢流的运动，被推向结晶器壁；或在更换中间包长水口时，中间包内钢液面下降后，中间包内钢渣易随钢流进入结晶器，最后被初生坯壳捕捉； （1）卷渣漏钢后特征。卷渣漏钢主要特征表现为：漏钢部位有“孔洞或结渣”，漏钢部位一般发生在结晶器出口位置。 （2）卷渣漏钢原因： 1）残留在钢中的大型夹杂物较多造成卷渣现象；2）较大的结晶器液面波动造成卷渣现象；3）捞渣不及时或捞不净造成的卷渣现象。 3.3开浇漏钢 开浇漏钢是指铸机开浇或者换中间包时，由于连接不好而造成的漏钢。 （1）开浇漏钢后铸坯特征。开浇漏钢铸坯特征为：漏钢一般发生在开浇起步期间，引锭头刚拉出结晶器就发生漏钢。（2）开浇漏钢原因：引锭头未扎好，包括石棉绳没扎紧；开浇起步过快，凝固时间不够开拉，坯头强度不够，将引锭头处拉裂漏钢。 4 薄板坯漏钢的预防措施 4.1 优化结晶器保护渣性能 通过优化保护渣碱度、熔点、熔速、粘度等指标，有效地减少了粘结、卷渣、裂纹漏钢等生产事故。 4.2 恒温恒拉速浇注 恒温恒拉速浇注是降低薄板坯漏钢率的主要因素。 4.3 优化连铸工艺参数 对不同钢种、不同断面的连铸相关参数（结晶器水流量、结晶器初始锥度、二冷水各段分配比例及比水量、扇形段压下终点位置等）进行优化调整，并固化使用。 4.4 连铸耐材优化与管理 （1）加强水口的烘烤操作。（2）优化中间包结构。中间包控流装置由“单挡渣坝”式改为“一挡墙+两挡坝”组合结构，将钢包下渣完全挡在冲击区内，产生的流场有利于钢液中夹杂物的充分上浮，有利于钢液成分、温度的均匀，提高了钢水质量，降低了漏钢事故。（3）加
漏钢 连铸中遇到的主要操作故障之一是“漏钢”。当铸流坯壳破裂时，坯壳内静止的熔融钢水溢出，堵塞机器，需要付出昂贵的停机代价。为拉出漏钢坯壳，就要再延长漏钢引起的停机时间，因为它可能会堵塞导辊或足辊，需要用气割清理堵塞，拉出坯壳。当漏钢坯壳温度降低时，需要把它切成小块，用矫直机从机器中取出，而矫直机设计成能在稳定阶段逐步地矫直曲冷坯壳，上轧辊可提供足够的提升重力，弄出不太长的弯曲铸流。因此，漏钢对铸机的有效性有重大影响——影响生产率和生产成本。 漏钢的影响因素影响漏钢发生的因素有： 温度和拉速不一致——钢水过热度越高，坯壳厚度越薄。由于结晶器中钢水施加的静压力，导致坯壳发生膨胀。当坯壳强度不够时，容易发生漏钢。不一致和不均匀的温度对漏钢的产生有很大影响。当拉速增大时，较易发生漏钢，因为结晶器不够润滑，从弯月面到坯壳 /结晶器壁面，结晶器保护渣流动性较差，而且增大拉速会导致总放热量减少。漏钢常常是由于拉速太高造成的，当坯壳没有足够时间凝固到需要厚度时，或者金属太热，这意味着最终凝固正好发生在矫直辊下方，因矫直时施加应力，坯壳撕裂。对于钢中碳含量一定时，温度高且拉速快容易发生漏钢。在振动设置上所作的任何改变都会促使漏钢发生，因为通过提高振动频率来减少振痕的做法会增加结晶器速率，从而增加交界面处的摩擦力。 结晶器和坯壳之间润滑不良——如果使用质量较差的保护渣，弯月面下方的钢水容易夹渣，导致结晶器和坯壳粘结，拉坯中断，造成悬挂漏钢。
方坯连铸时，因润滑不良或不均，坯壳粘结到结晶器上，影响传热，造成粘结漏钢。 保护渣加入方式不正确——由于现场工人操作习惯，一次性加入过多，且主要集中在内弧，呈斜坡状，会造成液渣不均匀填充，影响结晶器与坯壳间的润滑与均匀传热。在正常浇注情况下，小渣条没必要捞出，且应禁止用捞渣棒试探结晶器内是否形成渣条，会破坏弯月面初始坯壳的均匀形成。 结晶器中无效水流——减少进入结晶器的水流会导致传热降低，致使形成薄坯壳，最终导致漏钢。进出口的水温、压力和流速的不同直接影响结晶器的冷却。结晶器冷却系统堵塞导致压力增加，流速减小，影响传热，易发生漏钢。因而进出口水温（高温）的巨大差异导致结晶器与坯壳粘结，容易发生拉断漏钢。 结晶器几何形状不当——为增加钢水一结晶器接触面，调节结晶器锥度，以适应钢的凝固收缩，从而增加结晶器的传热，增加坯壳厚度。对于高速方坯连铸机上带线性锥度的传统结晶器而言，弯月面处的热传递迅速使铸流凝固成一固体外壳，随着外壳的收缩，角部脱离结晶器，停止热传递。因此，在结晶器底部，除了角部有再熔化之外，坯壳继续生长。当坯壳离开结晶器时，坯壳温度变化较大，此时增加拉速可能导致漏钢。如果调节的锥度不合要求，结晶器和坯壳之间就会产生气隙，当空气对结晶器中热量传递的阻力达到最大时，它将严重妨碍所需厚度的坯壳形成，最终导致漏钢。磨损和变形造成的结晶器锥度损耗会导致角部纵裂显著增加，这是由于角部再加热的结果。就结晶器变形而言，产生原因是结晶器铜板
漏钢统计情况 摘要：本文分析了某某钢二炼钢厂板坯连铸机漏钢事故产生产的原因及防止板坯连铸机漏钢的措施。采取 相应控制措施之后，目前某某钢二炼钢厂常规板坯连铸机频繁漏钢的势头得到了明显的控制。 关键词：板坯粘结漏钢保护渣水口浸入深度 The reason and countermeasure of slab caster breakout Yang Xiao qiang ( The second steelmaking plant, JISCO，735100) Abstract: In this presentation, the breakout reason of slab cater of the second steelmaking plant was analyzed, and corresponding precautions were adopted. Since then, the breakout event was under controlled obviously. keywords: slab caster sticking breakout mould powder immerge depth of mould nozzle 1 前言 某某钢第二炼钢厂常规板坯连铸机自2005年4月18日投产以来，铸机漏钢问题始终困绕着二炼钢厂的正常生产，对二炼钢厂的正常生产造成了重大的冲击，连铸机的漏钢问题成为制约二炼钢厂生产的瓶颈环节。频繁的漏钢事故使连铸机设备的劣化趋势明显加剧，铸机检修质量无法保证。为降低连铸机漏钢事故，二炼钢厂成立了攻关组，经过对漏钢事故的原因进行分析，采取了相应的措施，板坯连铸机结晶器漏钢事故得到了明显的控制。 2 某某钢第二炼钢厂常规板坯连铸机参数及漏钢相关情况简介 2.1某某钢第二炼钢厂常规板坯连铸机的主要工艺参数 表1 主要工艺参数 序号项目单位技术指标 铸机产量万吨／年 2 生产钢种四大类二十多个品种 3 连铸坯厚度mm 160，220 4 连铸坯宽度mm 850～1600 5 铸机半径m 9.5 6 连铸机型式立弯式(连续弯曲,连续矫直) 7 连铸机冶金长度m 31.9 8 铸机正常拉速m/min 1.0~1.4 9 结晶器长度mm 950 10 振动方式液压(正弦,非正弦) 11 二冷方式气水冷却(十四个控制回路) 2.2漏钢统计情况 从某某钢二炼钢厂常规板坯连铸机从2004年4月18日正式投产以来，共发生各种漏钢事故17次。其中粘结漏钢14次，占到所有漏钢的82％。其它三次漏钢为卷渣漏钢，裂纹漏钢，尾坯漏钢。板坯连铸机漏钢事故成为制约全厂正常生产的瓶颈环节。 3 某某钢二炼钢厂常规板坯连铸机漏钢原因分析 3.1粘结漏钢 结晶器粘结漏钢形成的过程如图1所示。
( 安全论文 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 钢结构结构事故分析及处理方 法浅析(新版) Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.
钢结构结构事故分析及处理方法浅析(新 版) 摘要：本文分析了钢结构结构失稳事故的发生有设计、制作、施工等各个方面的原因，提出了防止事故应采取的对策，以达到提高工程质量的目的。 关键词：网架结构；事故；处理 1、前言 钢结构与混凝土结构相比，具有强度高、自重轻、塑性和韧性好、装配化程度高、施工周期短、建筑垃圾少、环境污染小等优点。因此，应用越来越普遍。失稳也称为屈曲，是指钢结构或构件丧失了整体稳定性或局部稳定性，属承载力极限状态的范围。由于钢结构强度高，用它制成的构件比较细长，截面相对较小，组成构件的板件宽而薄，因而在荷载作用下容易失稳成为钢结构最突出的一个
特点。因此在钢结构设计中稳定比强度更为重要，它往往对承载力起控制作用。 2失稳的类型及特点 钢结构失稳可分为整体失稳和局部失稳。但就性质而言，又可分为以下三类。 1）平衡分岔失稳 完善的（即无缺陷，挺直的）轴心受压构件和完善的中面受压平板的失稳都属于平衡分岔失稳问题。属于这一类的还有理想的受弯构件以及受压的圆柱壳等。 平衡分岔失稳也叫分支点失稳，称为第一类稳定问题。还可分为稳定分岔失稳和不稳定分岔失稳两种。 （1）稳定分岔失稳 这类屈曲的特点是有一稳定的平衡状态，结构在到达临界状态时，从未屈曲的平衡位形过渡到无限邻近的屈曲平衡位形，即由直杆而出现微变。此后变形的进一步加大要求荷载增加。直杆轴心受压和平面在中面受压都属于此类情况，板有较显著的屈曲后强度，
连铸生产漏钢事故分析 摘要：通过对连铸漏钢时结晶器内坯壳的剖析和工艺分析，查明漏钢的分类、原因和解决办法和如何避免事故的发生，如何提前预报漏钢。 关键词：连铸漏钢保护渣预报漏钢 一、漏钢的危害 漏钢—影响铸机有效性 连铸中遇到的主要操作故障之一是“漏钢”。当铸流坯壳破裂时，坯壳内静止的熔融钢水溢出，堵塞机器，需要付出昂贵的停机代价。为拉出漏钢坯壳，就要再延长漏钢引起的停机时间。因为它可能会堵塞导辊或足辊，需要用气割清理堵塞，拉出坯壳。当漏钢坯壳温度降低时，需要把它切成小块，用矫直机从机器中取出，而矫直机设计成能在稳定阶段逐步地矫直曲冷坯壳，上轧辊可提供足够的提升重力，弄出不太长的弯曲铸流。因此，漏钢对铸机的有效性有重大影响——影响生产率和生产成本。 二、漏钢的分类 根据漏钢坯壳的外观，大致把漏钢分成以下几类： 悬挂或粘结引起漏钢－－钢水粘结到结晶器上，因而称为粘结或悬挂。这可能是由结晶器和坯壳之间润滑不适或者结晶器调节不当引起的，而润滑不适可能是由质量较差的保护渣、结晶器中坯壳夹渣、结晶器钢水溢流、结晶器角缝、方坯连铸机润滑不良、不均等原因造成的。 1、裂纹引起漏钢－－坯壳角部纵裂和宽面纵向裂纹都会造成漏钢发生。如果纵向裂纹引起漏钢，则保护渣流动不均，结晶器传热不均导致坯壳厚度不均，保护渣选择不当和结晶器冷却不均造成冷却时坯壳破裂。对角部纵裂引起漏钢来说，沿结晶器窄面凝固厚度不够的坯壳因收缩时受到拉伸应力而破裂，拉伸应力是由结晶器窄面锥度减小和窄面传热不均造成的。 2、夹渣漏钢－－坯壳夹带保护渣或大粒夹杂物导致传热减少，形成薄坯壳而漏钢。方坯连铸时，二次氧化产物、低碳钢冶炼时高粘性渣中不当的脱氧产物， 1
板坯连铸机漏钢事故的原因分析及防止 摘要：本文分析了某某钢二炼钢厂板坯连铸机漏钢事故产生产的原因及防止板坯连铸机漏钢的措施。采取 相应控制措施之后，目前某某钢二炼钢厂常规板坯连铸机频繁漏钢的势头得到了明显的控制。 关键词：板坯粘结漏钢保护渣水口浸入深度 1 前言 某某钢第二炼钢厂常规板坯连铸机自2005年4月18日投产以来，铸机漏钢问题始终困绕着二炼钢厂的正常生产，对二炼钢厂的正常生产造成了重大的冲击，连铸机的漏钢问题成为制约二炼钢厂生产的瓶颈环节。频繁的漏钢事故使连铸机设备的劣化趋势明显加剧，铸机检修质量无法保证。为降低连铸机漏钢事故，二炼钢厂成立了攻关组，经过对漏钢事故的原因进行分析，采取了相应的措施，板坯连铸机结晶器漏钢事故得到了明显的控制。 2 某某钢第二炼钢厂常规板坯连铸机参数及漏钢相关情况简介 2.1某某钢第二炼钢厂常规板坯连铸机的主要工艺参数 表1 主要工艺参数 铸机产量万吨／年 2 生产钢种四大类二十多个品种 3 连铸坯厚度mm 160，220 4 连铸坯宽度mm 850～1600 5 铸机半径m 9.5 6 连铸机型式立弯式(连续弯曲,连续矫直) 7 连铸机冶金长度m 31.9 8 铸机正常拉速m/min 1.0~1.4 9 结晶器长度mm 950 10 振动方式液压(正弦,非正弦) 11 二冷方式气水冷却(十四个控制回路) 2.2漏钢统计情况 从某某钢二炼钢厂常规板坯连铸机从2004年4月18日正式投产以来，共发生各种漏钢事故17次。其中粘结漏钢14次，占到所有漏钢的82％。其它三次漏钢为卷渣漏钢，裂纹漏钢，尾坯漏钢。板坯连铸机漏钢事故成为制约全厂正常生产的瓶颈环节。 3 某某钢二炼钢厂常规板坯连铸机漏钢原因分析 3.1粘结漏钢 结晶器粘结漏钢形成的过程如图1所示。
钢结构安装坍塌事故案例分析及警示 1、零事故安全文化的理念 国外零事故的定义：预防所有可能事故，包含重大伤亡事故、财产损失、停工、施工局部受限制和进度延误等。 工程施工的安全事故发生遵循“工程事故冰山模型“，即一次重大安全事故，建立在100次的小安全事故之上；100次小安全事故又建立在1000次安全隐患上。 2、钢结构安装坍塌事故类型及原因分析 2.1钢网格工程安装坍塌事故 1）施工方案不合理，无相关施工验算 钢网格施工是一项技术性很强、精度要求高的工作，必须具备专业资质的施工单位和丰富施工经验，必须由具备专业资质的施工单位和丰富施工经验的安装人员完成，还要制定出详细合理的施工方案和完备的施工组织设计，并进行必要的施工阶段验算，特别是结合安装方法和吊装机械特点的吊装验算。 2）结构安装阶段状态与设计成型状态不一致 钢网格结构除采用满堂脚手架外，采用其它的安装方法时，结构在安装阶段的受力状态与使用阶段的状态有较大差别，特别是安装阶段钢桁架之间的连系撑和剪刀撑直接决定了大跨度钢桁架的平面外稳定性，其安装的最少数量应有必要的计算复核。南京浦口发生的钢结构安装事故，5榀桁架由西向东依次倒塌。事故的主要原因为钢排架安
装过程中屋盖部分钢桁架间仅安装了纵向系杆和檩条，未安装上下弦间的水平剪刀撑，未形成稳定的结构区格单元，以致60m跨钢桁架发生平面外失稳而整体坍塌。钢网格在安装时虽然何在不大，但支撑条件改变了，吊装单元与原整体结构也发生较大的变化，某些拉杆会变为压杆，甚至吊装单元如不进行临时加固会成为几何可变体系。因此，必须根据不同的结构、不同的施工方法，对安装单元、机具及施工相关的结构进行验算和设计。 另外，在施工时，由于不对称铺设屋面板、局部堆放大量材料、吊点布置不合理、起吊不合理、起吊不同步等，既不对杆件内力、挠度等进行验算又不采取必要的加固措施，导致部分杆件弯曲或吊装单元扭曲的现象多有发生。 3）不按设计图纸和要求施工 施工单位对设计有不同意见或建议时，理应及时会同设计部门协商修改，重视安全施工，避免发生纠纷、拖延工期或造成事故。但是不按设计图纸施工或擅自修改图纸的现象仍有发生，导致不良后果。 有些施工单位不经计算校核，随意增加杆件或网架支撑点。有的单位采用滑移法安装网架时，为了方便滑移，将支座预埋锚栓切掉，滑移结束后将支座底板与柱（梁）上的预埋板焊死，从而改变了边界条件，导致个别杆件弯曲。采用整体提升法时，为了便于安置拔杆，随意切掉网架的一些杆件又不予加固。施工时因支座预埋钢板、锚栓位置偏差较大，造成网格就位困难，为图省事而采取强迫就位或将埋板与支座底板焊死，从而改变了支撑的约束条件。有的施工单位在安装螺栓节点网架时，由于个别杆件长度加工不精确或螺栓孔端面、角度误差
编订：__________________ 审核：__________________ 单位：__________________ 钢结构安装坍塌事故案例 分析及警示 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8694-34 钢结构安装坍塌事故案例分析及警 示 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、零事故安全文化的理念 国外零事故的定义：预防所有可能事故，包含重大伤亡事故、财产损失、停工、施工局部受限制和进度延误等。 工程施工的安全事故发生遵循“工程事故冰山模型“，即一次重大安全事故，建立在100次的小安全事故之上；100次小安全事故又建立在1000次安全隐患上。 2、钢结构安装坍塌事故类型及原因分析 2.1钢网格工程安装坍塌事故 1）施工方案不合理，无相关施工验算 钢网格施工是一项技术性很强、精度要求高的工作，必须具备专业资质的施工单位和丰富施工经验，
必须由具备专业资质的施工单位和丰富施工经验的安装人员完成，还要制定出详细合理的施工方案和完备的施工组织设计，并进行必要的施工阶段验算，特别是结合安装方法和吊装机械特点的吊装验算。 2）结构安装阶段状态与设计成型状态不一致 钢网格结构除采用满堂脚手架外，采用其它的安装方法时，结构在安装阶段的受力状态与使用阶段的状态有较大差别，特别是安装阶段钢桁架之间的连系撑和剪刀撑直接决定了大跨度钢桁架的平面外稳定性，其安装的最少数量应有必要的计算复核。南京浦口发生的钢结构安装事故，5榀桁架由西向东依次倒塌。事故的主要原因为钢排架安装过程中屋盖部分钢桁架间仅安装了纵向系杆和檩条，未安装上下弦间的水平剪刀撑，未形成稳定的结构区格单元，以致60m跨钢桁架发生平面外失稳而整体坍塌。钢网格在安装时虽然何在不大，但支撑条件改变了，吊装单元与原整体结构也发生较大的变化，某些拉杆会变为压杆，甚至吊装单元如不进行临时加固会成为几何可变体系。因
第三阶段在线作业 单选题 (共20道题) 收起 1.（ 2.5分）按近似概率极限状态设计法设计的各种结构是( )。 ?A、绝对可靠的 ?B、绝对不可靠 ?C、存在一定风险的 ?D、具有相同可靠性指标的 我的答案：C 此题得分：2.5分 2.（2.5分）防止钢材发生分层撕裂的性能指标为( )。 ?A、屈服点 ?B、伸长率 ?C、Z向收缩率 ?D、冷弯180° 我的答案：C 此题得分：2.5分 3.（2.5分）在下列各化学元素中，( )的存在可提高钢材的强度和抗锈蚀能力，但却会严重地降低钢材的塑性、韧性和可焊性，特别是在温度较低时促使钢材 变脆(冷脆)。 ?A、硅 ?B、铝 ?C、硫 ?D、磷 我的答案：D 此题得分：2.5分 4.（2.5分）下列各项，( )不属于结构的承载能力极限状态范畴。 ?A、静力强度计算 ?B、动力强度计算 ?C、稳定性计算 ?D、梁的挠度计算 我的答案：D 此题得分：2.5分 5.（2.5分）普通轴心受压构件的承载力经常决定于( )。 ?A、扭转屈曲 ?B、强度 ?C、弯曲屈曲 ?D、弯扭屈曲 我的答案：C 此题得分：2.5分 6.（2.5分）大跨度结构常采用钢结构的主要原因是钢结构( )。 ?A、密封性好 ?B、自重轻 ?C、制造工厂化 ?D、便于拆装 我的答案：B 此题得分：2.5分 7.（2.5分）产生纵向焊接残余应力的主要原因之一是( )。
?A、冷却速度太快 ?B、施焊时焊件上出现冷塑和热塑区 ?C、焊缝刚度大 ?D、焊件各纤维能够自由变形 我的答案：B 此题得分：2.5分 8.（2.5分）结构钢材最易发生脆性破坏的应力状态为( )。 ?A、三向同号等值拉应力作用 ?B、两向异号等值正应力作用 ?C、单向拉应力作用 ?D、三向等值剪应力作用 我的答案：A 此题得分：2.5分 9.（2.5分）钢材塑性破坏的特点是( )。 ?A、变形小 ?B、破坏经历时间非常短 ?C、无变形 ?D、变形大 我的答案：D 此题得分：2.5分 10.（2.5分）进行疲劳验算时，计算部分的设计应力幅应按( )计算。 ?A、荷载标准值 ?B、荷载设计值 ?C、考虑动力系数的荷载标准值 ?D、考虑动力系数的荷载设计值 我的答案：A 此题得分：2.5分 11.（2.5分）沸腾钢与镇静钢冶炼浇注方法主要不同之处是( )。 ?A、冶炼温度不同 ?B、冶炼时间不同 ?C、沸腾钢不加脱氧剂 ?D、两者都加脱氧剂，但镇静钢再加强脱氧剂我的答案：D 此题得分：2.5分 12.（2.5分）计算理想轴心压杆的临界应力时，因( )，故采用切线模量理论。 ?A、杆件的应力太大 ?B、杆件的刚度太小 ?C、钢材进入弹塑性阶段 ?D、杆件长细比太大 我的答案：C 此题得分：2.5分 13.（2.5分）确定轴心受压实腹柱腹板和翼缘宽厚比限值的原则是( )。 ?A、等厚度原则 ?B、等强度原则 ?C、等稳定原则 ?D、等刚度原则 我的答案：C 此题得分：2.5分 14.（2.5分）发生弯扭屈曲的理想轴心受压构件截面形式为( )。
连铸漏钢事故分为哪几类？其产生的主要原因有哪些？ 所谓漏钢是指连铸初期或浇注过程中，铸坯坯壳凝固情况不好或因其他外力作用引起坯壳断裂或破漏使内部钢水流出的现象。漏钢是连铸生产中恶性事故之一，严重的漏钢事故不仅影响连铸机的正常生产，降低作业率，而且还会破坏铸机设备，造成设备损坏。漏钢事故因发生的时间不同及发生在铸机上的位置不同分为多种形式，其产生的原因也各不相同，主要分为以下几点： ⑴开浇漏钢：开浇起步不好而造成漏钢。 ⑵悬挂漏钢：结晶器角缝大，角垫板凹陷或铜板划伤，致使在结晶器中拉坯阻力增大，极易发生起步悬挂漏钢。 ⑶裂纹漏钢：在结晶器坯壳产生严重纵裂、角裂或脱方，出结晶器后造成漏钢。 ⑷夹渣漏钢：由于结晶器渣块或异物裹入凝固壳局部区域，使坯壳厚度太薄而造成漏钢。 ⑸切断漏钢：当拉速过快，二次冷却水太弱，使液相穴过长，铸坯切割后，中心液体流出。 ⑹粘结漏钢：铸坯粘结在结晶器壁而拉断造成的漏钢。 某厂生产500万吨板坯的统计表明，各类漏钢所占比例：开浇9.1%，夹渣2.3%，粘结54.5%，裂纹22.7%，鼓肚4.6%，水口凝钢2.3%，其他4.5%。 开浇时发生漏钢的原因有哪些？如何防止？ 开浇时发生漏钢的原因主要有以下几点： ⑴结晶器内冷料放的不好，引锭头没有塞实。 ⑵起步早，起步拉速快，或拉速增长太快。 为防止开浇漏钢，开浇前应做好充分的准备和检查，重点应注意以下几点： ⑴检查引锭头密实和冷料堆放情况； ⑵检查水口与结晶器对中情况； ⑶检查结晶器铜板有无冷钢，锥度是否合适； ⑷检查二冷喷嘴是否畅通完好； ⑸了解钢水的流动性、钢水温度状态，中间包和水口是烘烤状态，保护渣的质量。 ⑹要根据铸坯断面决定注流大小和钢水在结晶器停留时间。 ⑺起步拉速一般保持为0.5m/min，增速要慢（0.15 m/min），防止结晶器液面波动过大。 浇注过程中发生漏钢的原因有哪些？如何防止？ 浇注过程中发生漏钢的根本原因在于铸坯出结晶器后局部凝固壳过薄，承受不住钢水静压力而破裂导致漏钢。因而，为防止浇注过程中的漏钢事故发生，需找出凝固壳局部过薄的影响因素，其主要有以下几方面： ⑴设备因素：结晶器严重破损而失去锥度，铸坯脱方严重；结晶器与二次冷却段对弧不准；铸流与结晶器不对中等。此外，结晶器铜管变形、内壁划伤严重，液膜润滑中断等，也会造成坯壳悬挂而撕裂。 ⑵工艺操作因素：如拉速过快，注温过高，水口不对中、注流偏斜，结晶器液面波动太大，注流下渣，出结晶器冷却强度不足等。 ⑶异物或冷钢咬入凝固壳：如液面波动太大时，结晶器中未熔渣块卷入凝固壳，中间包水口内堵塞物随钢流落到结晶器液相穴，被凝固前沿捕捉而导致漏钢。 综上所述，为防止浇注过程中漏钢，在设备维护方面，应定期检查结晶器的使用情况，保证结晶器的倒锥度，结晶器应与二冷导向段保持对中，避免铸坯在拉钢过程中受到机械力的作用而发生坯壳变形破裂等引起拉漏。 在结晶器润滑方面，应保证结晶器润滑均匀，避免因润滑不好造成结晶器与坯壳的粘附漏钢和悬挂拉漏。 在工艺操作方面，应注意操作稳定，减少拉速的变动次数和变动量，保持结晶器内液面稳定，避免出现过大或过频繁的波动。同时应控制中间包内液面不能太低，避免大量的非金属夹杂物或钢渣卷入结
连铸机的辊子装配的检测与维修 一、连铸机的介绍 1．连铸机的功能 把高温钢水连续不断地浇铸成具有一定断面形状和一定尺寸规格铸坯的生产工艺过程叫做连续铸钢。 完成这一过程所需的设备叫连铸成套设备。浇钢设备、连铸机本体设备、切割区域设备、引锭杆收集及输送设备的机电液一体化构成了连续铸钢核心部位设备，习惯上称为连铸机。 连铸机是一种用模具进行连续浇注钢水的大型生产线。生产出的钢坯经轧制，成为成品销售。提高连铸自动化水平,对保证铸坯质量、提高连铸机的劳动生产率、增加连铸机的金属收得率起着至关重要的作用。 2.连铸机的组成(如图a) （1）钢包回转台：钢包回转台是现代连铸中应用最普遍的运载和承托钢包进行浇注 的设备，通常设置于钢水接收跨与浇注跨柱列之间。所设计的钢包旋转半径,使得浇钢时钢包水口处于中间包上面的规定位置。用钢水接收跨一侧的吊车将钢包放在回转台上，通过回转台回转,使钢包停在中间包上方供给其钢水。浇注完的空包则通过回转台回转,再运回钢水接收跨。钢包回转台是连铸机的关键设备之起着连接上下两道工序的重要作用。 （2）中间包：中间包是短流程炼钢中用到的一个耐火材料容器，首先接受从钢包浇下来的钢水，然后再由中间包水口分配到各个结晶器中去，并且有着分流作用。对于多流连铸机，由多水口中间包对钢液进行分流。 连浇作用。在多炉连浇时，中间包存储的钢液在换盛钢桶时起到衔接的作用。减压作用。盛钢桶内液面高度有5~6m，冲击力很大，在浇铸过程中变化幅度也很大。中间包液面高度比盛钢桶低，变化幅度也小得多，因此可用来稳定钢液浇铸过程，减小钢流对结晶器凝固坯壳的冲刷。 保护作用。通过中间包液面的覆盖剂，长水口以及其他保护装置，减少中间包中的钢液受外界的污染。 清除杂质作用。中间包作为钢液凝固之前所经过的最后一个耐火材料容器，对钢的质量有着重要的影响，应该尽可能使钢中非金属夹杂物的颗粒在处于液体状态时排除掉。 （3）结晶器：结晶器承接从中间包注入的钢水并使之按规定断面形状凝固成坚固 坯壳的连续铸钢设备。它是连铸机最关键的部件，其结构、材质和性能参数对铸坯质量和铸机生产能力起着决定性作用。开浇时引锭杆头部即是结晶器的活动内底，钢水注入结晶器逐渐冷凝成一定厚度坯壳并被连续拉出，此时，结晶器内壁承受着高温钢水的静压力及与坯壳相对运动的摩擦力等产生的机械应力和热应力的综合作用，其工作条件极为恶劣。 （4）扇形段：通过夹辊和侧导辊对带有液心的坯壳起支撑和导向作用，使其沿着预 定的轨道前进，并限制它发生鼓肚变形；扇形段是连铸过程中主要设备之一,扇形段制造水平的高低,将直接影响到被轧制板坯厚度的均匀性,对其质量起着十分重要的作用。
钢结构思考题及解答 1.3 钢结构主要有哪些结构形式？钢结构的基本构件有哪几种类型？ 答：⑴钢结构的主要形式有钢框架结构、钢桁架及钢网架结构、悬索结构、预应力钢结构。 ⑵根据受力特点构件可分为轴心受力构件、受弯构件、拉弯及压弯构件 三大类。钢结构还可与混凝土组合在一起形成组合构件，如钢-混凝土 组合梁、钢管混凝土、型钢混凝土构件等。 1.4 钢结构主要破坏形式有哪些？有何特征？ 答：⑴钢结构破坏的主要形式包括强度破坏、失稳破坏、脆性断裂破坏。 ⑵强度破坏特征：内力达到极限承载力，有明显的变形； 失稳破坏特征：具有突然性，可分为整体失稳破坏与局部失稳破坏； 脆性断裂破坏特征：在低于强度极限的荷载作用下突然断裂破坏，无 明显征兆。 1.6 钢结构设计的基本方法是什么？ 答：基本方法：概率极限状态设计法、允许应力法。 2.1 钢材有哪两种主要破坏形式？各有何特征？ 答：⑴塑性破坏与脆性破坏。 ⑵特征：塑性破坏断口呈纤维状，色泽发暗，有较大的塑性变形和颈缩 现象，破坏前有明显预兆，且变形持续时间长； 脆性破坏塑性变形很小甚至没有，没有明显预兆，破坏从应力 集中处开始，断口平齐并呈有光泽的晶粒状。 2.2 钢材主要力学性能指标有哪些？怎样得到？ 答：①比例极限 f：对应应变约为0.1%的应力； p ②屈服点（屈服强度） f：对应应变约为0.15%的应力，即下屈服极限； y f：应力最大值； ③抗拉强度 u f：高强度钢材没有明显的屈服点和 ④条件屈服点（名义屈服强度） 0.2 屈服强度，定义为试件卸载后残余应变为0.2%对应的应力。 2.3 影响钢材性能的主要化学成分有哪些？碳、硫、磷对钢材性能有 何影响？ 答：⑴铁、碳、锰、硅、钒、铌、钛、铝、铬、镍、硫、磷、氧、氮。 ⑵碳的含量提高，钢材强度提高，但同时钢材的塑性、韧性、冷弯性能、 可焊性及抗锈蚀能力下降；硫使钢材热脆，降低钢材冲击韧性，影响

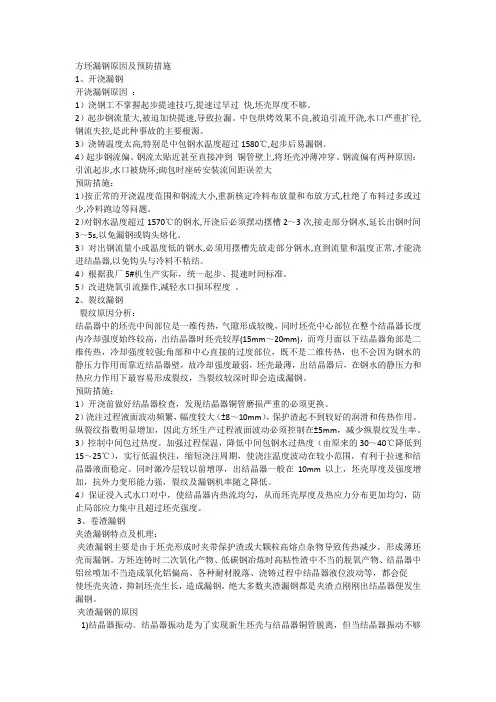

小方坯连铸漏钢原因分析及预防措施 发表日期：2007年10月31日【编辑录入：meimei】 摘要：从钢种、结晶器状况、过热度、拉速、振动、保护渣性能、工艺操作等方面分析了安钢二炼钢2号方坯连铸机产生漏钢的原因，并采取相应措施，取得了较好的效果。 关键词：小方坯；漏钢分析；改进措施 安阳钢铁股份有限公司第二炼钢厂(以下简称安钢二炼钢)2号方坯连铸机采用浸入式水口加保护渣保护浇注工艺。2004年铸机平均溢漏钢率为0．68％，上半年平均为0．9％，最高月份为1．2％，溢漏事故多，已严重影响了连铸生产。为促进连铸生产顺行，同时也为铸机高效化生产打下基础，于2005年元月开始对2号方坯连铸机溢漏钢进行攻关，并取得了显著效果。 1工艺现状 安钢二炼钢2号连铸机始建于1989年，铸机类型为国产SFR-6型四机四流小方坯连铸机，铸坯断面为120 mm×120mm，采用定径水口、浸人式水口、保护渣和事故摆槽等浇注方式。目前，主要浇注钢种为Q235B、HRB335、HRB400、Q345B等钢种，连铸机主要技术参数为： 流间距1 100 mm；正常拉速2．8～3．5 m／min；铜管长度850 mm；铜管壁厚12．5 mm；铜管材质为脱氧磷铜；水缝宽度3．5 mm；结晶器倒锥度(0．56％～0．76％)／m；结晶器水量95～100m3／h；结晶器水压0．6～0．7 MPa；振动结构形式为半板簧振动。 2漏钢事故概况 2004年2号机溢漏钢569次，统计结果见图1，角裂漏钢占69％，为主要漏钢类型，下渣漏钢和拉断漏钢分别占14．9％和6．7％。因此，控制角裂漏钢可以大幅度降低溢漏钢率。角裂漏钢铸坯的形貌如图2所示，角裂漏钢主要发生在出结晶器坯壳距角部10～25 mm处，漏钢长度100～200 mm，沿漏钢部位的上下有纵裂缺陷。
浅析漏钢的类型及预防 连铸二车间技术组-郭幼永 一、前言：板坯漏钢的形式多种多样但重点主要集中在粘结漏钢和开浇起步后的漏钢。本文简要介绍常见漏钢的类型、漏钢的起因及相应的预防措施。为各班组在实际浇钢过程中提供参考便于降低漏钢事故的发生。 二、漏钢的类型 1、粘结漏钢 粘结漏钢是连铸生产过程中的主要漏钢形式，据统计诸多漏钢中粘结漏钢占50%以上。所谓粘结的引起是由于结晶器液位波动，弯月面的凝固壳与铜板之间没有液渣，严重时发生粘结。当拉坯时磨擦阻力增大，粘结处被拉断，并向下和两边扩大，形成V型破裂线，到达出结晶器口就发生漏钢。 粘结漏钢的发生有以下情况：内弧宽面漏钢发生率比外弧宽面高（大约3：1）；宽面中部附近（约在水口左右300mm）更易发生粘结漏钢；大断面板坯容易发生宽面中部漏钢；而小断面则发生在靠近窄面的区域；铝镇静钢比铝硅镇静钢发生漏钢几率高；保护渣耗量在0.25kg/t钢以下，漏钢几率增加。 2、发生粘结漏钢的原因： 1）、形成的渣圈堵塞了液渣进入铜管内壁与坯壳间的通道； 2）、结晶器保护渣Al2O3含量高、粘度大、液面结壳等，使渣子流动性差，不易流入坯壳与铜板之间形成润滑渣膜。 3）、异常情况下的高拉速。如液面波动时的高拉速，钢水温度较低时的高拉速。4）、结晶器液面波动过大，如浸入式水口堵塞，水口偏流严重，更换钢包时水口凝结等会引起液面波动。 3、防止粘结性漏钢预防措施 在浇注过程中防止粘结漏钢的对策有： （1）监视保护渣的使用状况，确保保护渣有良好性能。如测量结晶器液渣层厚度经常保持在8～15mm，保护渣消耗量不小于0.4kg/t钢，及时捞出渣中的结块等。
作为一种新型的结构体系，钢结构以其强度高、自重轻、塑性和韧性好、抗震性能优越、工厂化生产程度高、装配方便、造型美观、综合经济效益显著等一系列优点，受到国内外建筑师和结构工程师的青睐，在高层、大跨建筑领域显示出其无与伦比的优势。我国国内建筑领域的钢结构也同其它发达国家一样，呈现出蓬勃发展的势头，取得了很大成就。但是，钢结构工程领域的各类事故也时有所闻，给人民群众的财产与生命安全造成巨大损失。从设计、施工、使用等环节入手，全面客观地认识、分析、解决钢结构工程在各环节存在的问题，可以大大减少钢结构工程事故的发生。就事故的性质而言，钢结构工程事故可以分为材料事故、变形事故、失稳事故、脆性断裂事故、疲劳破坏事故、锈蚀事故和火灾事故等。 1. 钢结构的材料事故钢结构材料事故是指由于材料本身的原因引起的事故。钢结构所用材料包括钢材（Q235、16Mn、15MnV等）和连接材料（螺栓、焊材等）两大类。影响钢材性能的主要因素有有害化学成分超标、冶金轧制缺陷、硬化使钢材的塑性和韧性降低、应力集中以及温度过高或过低等。引发钢结构材料事故的常见因素有钢材质量不合格、螺栓质量不合格、焊接材料质量不合格、设计选材不当、制作安装工艺不合理、母材与焊接材料不匹配、随意混用或替代材料等。要防止发生这类事故，在设计环节上，应熟知各种材料的性能参数与特性，因地制宜的选用合适的材料；在施工过程中，严格按照设计规定选用材料，材料进场时严格按照有关规范复检钢材和连接材料的各项指标，严禁使用不合格材料，选择恰当的施工工艺，严格按照设计与相关规范进行制作、安装。某地一大型贮油罐采用12mm 厚的钢板焊接而成。该油罐建成2年后突然崩塌，原油外流，引发大火，造成巨大的人员伤亡与经济损失。经调查，该油罐使用的钢材力学性能合格但化学成分不合格，含硫量为0.9％（超限近一倍）。过高的含硫量使钢材的可焊性降低，焊接过程中产生的热裂纹在外力作用下逐渐扩展，最终使钢材突然断裂，引发重大事故。 2. 钢结构的变形事故钢结构不论整体变形还是局部变形，都将降低结构的整体刚度和稳定性，影响连接和组装，并可能产生附加应力，降低构件的承载力，引发变形事故。而钢结构由于具有强度高、塑性好等优点，使得钢结构的截面越来越小，板厚、壁厚很薄。加上加工、制作、安装过程中的缺陷，钢结构的变形问题更加突出。钢结构的变形包括以下几个部分：钢材初始变形、冷加工变形、焊接变形、制作安装变形、运输过程中的变形以及使用不当（碰撞、高温）产生的变形等。某汽车厂造型车间为54×84m的单层三跨车间，钢屋架上弦杆、下弦杆均采用角钢。屋架和屋面板施工完毕后发现有个别屋架的竖腹杆有明显倾斜，经检测，位移偏差超标的测点达80%，变形严重的一榀屋架呈扭曲状。经调查，事故的主要原因是屋架堆放方式不规范。依据相关规范要求，屋架堆放时应直立，两个端头须用固定支架固定，相邻两个钢屋架应隔以木块，相互绑牢。该工程施工工程中虽在堆放钢屋架时采用了直立方式，但却错误地将钢屋架的一端靠在一堆屋面板上，另一端没有采取可靠的侧向支撑，钢屋架间没有拉紧捆绑，结果使钢屋架逐个挤压，产生扭曲变形。在支撑系统安装过程中，由于工期原因也未按规定对屋架进行矫正，最终导致发生事故。 3. 钢结构的失稳事故钢结构的失稳事故是指因钢结构或构件丧失整体稳定性或局部 稳定性而引发的事故。相对于混凝土结构而言，钢结构因强度高而使构件细长，截面相对较小，因此在外荷载作用下更容易失稳。而相对于抗拉破坏而言，钢结构失稳破坏前的变形可能很小，呈现出脆性破坏的特征，而脆性破坏的突发性也使得失稳破坏具有更大的危险性。我国的现代钢结构工程起步较晚，许多工程技术人员对稳定概念的认识较为模糊，在钢结构工程设计中普遍存在重视强度问题而轻视稳定问题的错误倾向，这是钢结构工程失稳事故不断发生的重要原因之一。因此，设计人员必须强化稳定概念，在设计过程中应重视支撑体系的布置，结构整体布置必须满足整体稳定性和局部稳定性的要求。加工、制作过程中产生的构件初偏心、初弯曲、焊接残余变形等缺陷将显著降低钢结构的稳定承载力；同时，与混凝土结构、砌体结构不同的是，钢结构在安装、施工的过程中，在形成稳定的整体结构之前，
板坯粘结漏钢原因与预防措施 Doi :10.3969/j .issn .l 006-110X .2018.z l .005 板坯粘结漏钢原因与预防措施 孟阳 (天津钢铁集团有限公司炼钢厂，天津300301) [摘要]天津钢铁集团有限公司3号板坯连铸机短时间内多次发生的漏钢事故，作者通过排除法分析出漏钢 事故类型为粘结性漏钢。重点分析了发生粘结漏钢的原因，并对其他类型的漏钢机理进行简要介绍。针对3号板坯连 铸机的工艺操作和设备精度调整等方面制定了详细的改进措施，实施后，天钢3号板坯连铸机发生漏钢的几率大大降 低，降低了其对生产顺行的影响。 [关键词]漏钢；粘结；工艺；改进;板坯；连铸 Causes and Preventive Measures of Steel B1eed-out by Slab Bonding MENG Yang (Steel-making Plant , Tianjin Iron and Steel Group Co ., Ltd . Tianjin 300301, Ch 74$比"8+ In Tianjin Iron and Steel Group Co . Ltd . the bleed-out accident occurred many times in a short period of t ime on the No .3 slab continuous caster , and the author analyzed that the type of bleed-out accident by the method of exclusion was adhesive bleed -out . The cau were analyzed , and the mechanism of other types of bleed-out was brie process operation of No . 3 slab continuous casting machine and the adjustment of equ the detailed improvement measures were made . After the implementation , the probability of steel bleed-out in the No . 3 slab caster was greatly reduced , and the influence on production was reduced .Ke5 bleed -out , bonding , technology , improvement , slab , continuous casting o 引言 随着天钢板坯的连铸技术操作水平逐年提高， 漏钢率已经控制的很低。但是在2015年7月底至8 月初的5天时间内，天钢3#板坯连铸机出现两次漏 钢，经过仔细分析和逐一排除法，分析出这两次漏 钢均属于粘结漏钢。漏钢发生于板坯连铸生产环 节，造成设备损坏、产量降低、生产不稳定等严重后 果。本文分析了漏钢的原因，并提出解决漏钢问题 的方法，以预防漏钢事故的发生。 1连铸机基本情况 1.1 天钢炼钢厂3(板坯连铸机主要技术参数 (1) 机型:一机一流直结晶器弧形板坯连铸机， R =8.4m ; (2) 铸坯断面尺寸：180/200/250mm x 1050" 收稿日期：2018-06-02 作者简介:孟阳（1991一）男，天津人，主要从事板坯连铸工艺技 1600mm ; (3) 铸坯定尺：一切 6~9.9m ，二切 2"3.3m ;(4) 拉速范围:0.4~1.6m/min ;(5) 引锭杆插入方式:下装式；(6) 结晶器铜板长度:900mm ; (7) 振动装置:四偏心高频率小振幅振动系统；(8) 中间包容量:35~38t 。2 漏钢种类及原因 漏钢的种类大致可分为3种，开浇漏钢、尾坯 封顶漏钢和浇铸过程中漏钢。 2.1 开F 漏钢 指开浇过程中，不当的操作致使引锭头刚被拉 出结晶器，随机出现漏钢事故。2.2封顶漏钢 当浇注结束时，对尾坯进行尾坯封顶操作，封 顶前熔化的保护渣未捞干净，如二冷强度过大，出 结晶器的板坯收缩过大，使板坯鼓肚且又受到支撑 术管理工作。 tmmsmmmmm 你〈钢铁冶炼〉你 -15 -
