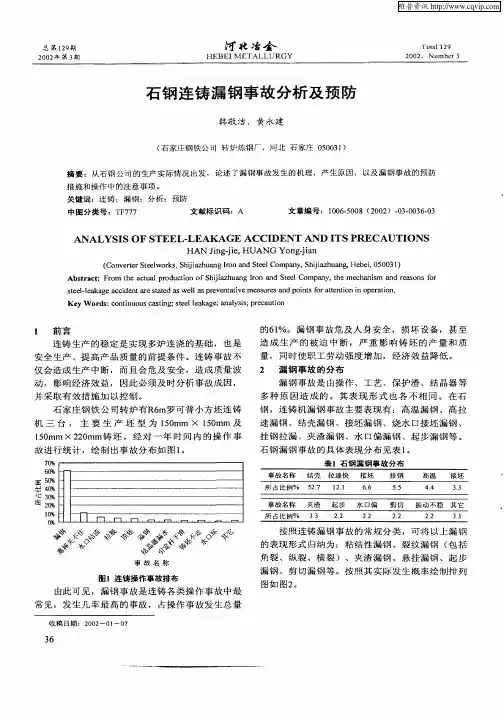

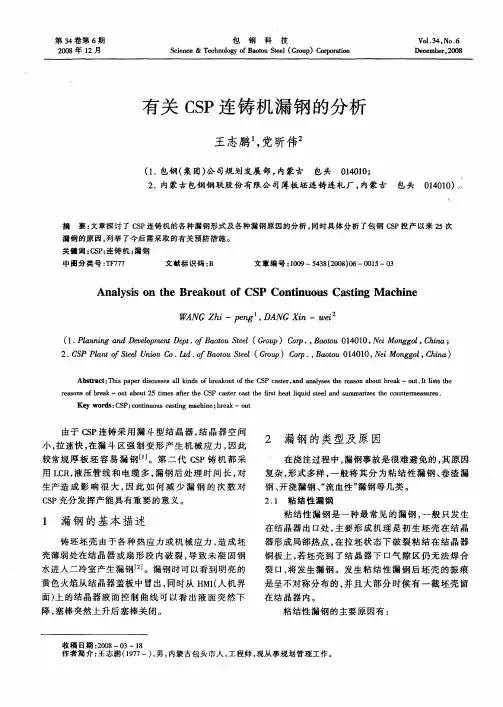

连铸漏钢事故分为哪几类

攀钢大方坯连铸漏钢原因分析及预防措施摘要：通过对攀钢大方坯连铸漏钢情况分析，找出发生漏钢的主要类型和产生原因。

通过优化操作工艺，制定相应的预防措施，有效地控制了攀钢大方坯连铸漏钢事故。

关键词：漏钢；开浇操作；过热度；保护渣Cause Analysis And Countermeasures Of Bloom Continuous Casting Breakout at PangangChen Liang( Vanadium Recovery and Steelmaking Plant of Pangang)Abstract :Main types and cause of breakout are discussed by means of breakout analysis about bloom cc of Pangang;through modification operation,establishment corresponding countermeasures, the breakout accident about bloom cc of Pangang are effectively controlled.Keywords : breakout;start casting operation; degree of superheat;mold powder1前言漏钢是连铸生产中最严重的事故之一，它不仅影响生产计划的实施，降低铸机台时产量，减少金属收得率，还极易损坏连铸设备[1] 。

攀钢提钒炼钢厂目前有 2 台方坯连铸机，一台为2003 年 9 月投产的六机六流大方坯连铸机，断面有#动态轻压下等设备与技术。

另一台为2005 年 12 月投产的四机四流大方坯连铸机，断面360mm× 450mm（简称 2#方坯），配备有电磁搅拌、液位自动控制。

1#方坯投产至 2006 年度上影响了连铸生产。

漏钢是指连铸初期或浇注过程中，铸坯坯壳凝固情况不好或因其他外力作用引起坯壳断裂或破漏使内部钢水流出的现象。

主要类型：1、开浇漏钢原理：由于生产准备不足，出现引锭头密封不严、结晶器角缝超标、中包或浸入式水口烘烤温度不达标，开浇时在塞棒头与水口碗部结冷钢使塞棒控流失败，钢流过小多次开浇或出苗时间控制过短、过长，开浇钢水温度过低、过高等均容易造成开浇漏钢。

特征：开浇起步期间，引锭头刚拉出结晶器就发生漏钢。

2、裂纹漏钢原理：浇铸时，由于初生坯壳在结晶器内产生纵裂、角裂或横裂，出结晶器后，因二次冷却强度不匹配，产生裂纹扩大或由于铸坯在二冷段产生严重的变形，随着钢水静压力的增大坯壳破裂，造成漏钢。

特征：漏钢后在残坯部位可看到明显的裂纹，漏钢部位通常在二冷段。

3、粘结漏钢原理：在结晶器弯月面处，钢水与结晶器铜板直接接触，初生坯壳与结晶器铜板的摩擦力大于坯壳的抗拉强度，导致粘结处被拉裂，钢液从裂口流出，形成新的坯壳，新坯壳再次被拉裂，此过程反复进行，若坯壳到了结晶器下口仍无法焊合裂口，出结晶器下口后坯壳撕裂发生漏钢。

特征：粘结漏钢多为结晶器内坯壳上厚下薄，坯壳的振痕是呈不对称分布，振痕紊乱，结晶器内坯壳呈V字型或倒三角状，粘结点明显。

4、卷渣漏钢原理：由于结晶器保护渣、夹杂物、耐火材料等卷入凝固坯壳局部区域，造成坯壳厚薄不均匀，坯壳出结晶器进格栅之前，由于卷渣部位的坯壳强度较低，不熔于基体的高熔点夹杂物被冲刷，在坯壳上产生漏洞，坯壳失去支撑，在钢水静压力导致漏钢。

特征：漏钢后一般可在残坯漏钢部位看到明显的结渣，漏钢部位一般在结晶器出口与格栅之间。

5、飞边（悬挂）漏钢原理：由于结晶器角缝大或铜板划伤，钢水渗入结晶器角缝，凝固后铸坯边角部产生带毛刺的飞边，造成结晶器内边部拉坯阻力增大，坯壳极易被撕裂，产生漏钢。

特征：漏钢后在残坯部位窄边有带毛刺的飞边，漏点多在边部且有明显的撕裂痕迹，振痕呈角拉斜状，可见飞边悬挂。

各类漏钢所占比例：开浇9.1％，夹渣2.3％，粘结54.%，裂纹22.7％，鼓肚4.6％，水口凝钢2.3％，其他4.5％。

大方坯连铸机粘结漏钢的原因分析及控制摘要：方坯连铸漏钢的类型及原因诸多，影响因素复杂，本文通过某次漏钢后残留的坯壳进行科学的检验及分析确定出了漏钢的类型，结合当时实际工况及技术参数阐述了漏钢的原因及提出应对措施。

关键词：方坯粘结漏钢原因措施1.前言：通常把断面大于220mm×220mm的铸坯称为大方坯，大方坯主要用于轧制硬线、管材、棒材、型材以及轴承钢、齿轮钢等特殊用钢。

大方坯连铸机对比小方坯铸机设备精度更高，投资成本更大，如果生产中发生发生漏钢事故危害极大，不但对设备造成较大损失还会导致停机甚至危害操作人员的安全。

国内冶金工作者对连铸的漏钢原因做了大量的研究及实践，本文主要针对韶钢7号大方坯连铸机某次漏钢进行完整的取样及分析找出了漏钢的类型及原因提出控制措施。

2.主要工艺及装备：韶钢7号连铸机是2013年从达利涅引进的5机5流大方坯连铸机，主要断面为280×280、320×320、320×425，铸机半径14m，冶金长度27m，拥有E-EMS、F-EMS，动态轻压下等技术，结晶器铜管为多锥度弧形，常用拉速0.5-0.9m/min。

3.漏钢原因调查3.1生产过程3.1.1漏钢炉次成份及温度3.1.3保护渣使用情况：所用结晶器保护渣为生产日期为2016年1月23日，2月中旬开始在7号机低碳系列钢使用，3月16日在15CrMoG钢四炉单流统计，渣耗量约0.60 kg/t。

3.1.4结晶器铜管磨损情况：1流铜管使用次数为342炉钢，与目标使用次数800炉相比，炉次较少，从漏钢后的铜管内壁状态反映铜管磨损状况良好。

漏钢后的铜管内壁情况如下图片：3.1.5振动台运行情况：现场调查未发现1流结晶器振动台运行异常的情况。

3.1.6浸入水口插入深度情况：由于漏钢1流浸入水口未能保留，其它流水口插入深度在120-130mm,渣线浸蚀及插入深度正常。

3.2 取样在漏钢后残留坯壳（650mm）上取样，从结晶器液面开始每隔90mm采用锯切方法截取横断面试样，其编号为1-4，试样宽度为90mm,最后做横截面热酸浸。

连铸工艺技术问答1、连铸Q215钢时，较易发生纵向裂纹漏钢，试分析应如何着手解决？答：连铸生产Q215钢时较易发生纵向裂纹漏钢是因为，钢水成份中C含量在包晶反应区，钢水在凝固过程中的线收缩最大，因此，最易出现纵裂纹。

解决的主要技术措施有：1)采用合理的结晶器倒锥度；2)选用合适的结晶器保护渣；3)浸入式水口的出口倾角和插入深度要合适，水口与结晶器要严格对中；4)确定合理的浇注温度及稳定的拉速；5)保持结晶器液面稳定：结晶器钢水液而波动控制在±5mm以内；6)控制钢水成份中的C含量避开0.10％～0.12％纵裂敏感峰值区；7)采用热顶结晶器或结晶器弱冷。

2、连铸坯中心偏析的产生原因及解决措施是什么？中心偏析是由于铸坯凝固末期，尚未凝固富集偏析元素的钢液流动造成的。

铸坯的柱状晶比较发达，凝固过程常有“搭桥”发生。

方坯的凝固末端液相穴窄尖，“搭桥”后钢液补缩受阻，形成“小钢锭”结构。

因而，周期性、间断地出现了缩孔和偏析。

板坯形成鼓肚变形时，也会引起液相穴内富集溶质元素的钢液流动，从而形成中心偏析。

措施：●降低钢中易偏析元素S、P的含量；●采用低过热度浇钢，减小柱状晶带的宽度，控制铸坯的凝固结构；●采用电磁搅拌技术，消除“搭桥”，增大中心等轴晶区宽度，减轻或消除中心偏析；●严格二冷对弧精度，对板坯的二冷夹辊最好采用多节辊，避免辊子变形；●在铸坯凝固末端采用轻压下技术，抑止残余钢水的流动。

3、某台铸机生产Q235钢连浇第6炉，上机温度1580℃，连浇中期发生中间包冻流停浇事故。

该炉浇注过程中，中间包钢水温度测量值依次为：1545℃，1536℃，1531℃。

试问应如何分析此次事故？应采取哪些措施？此次事故属于正常连浇浇注过程中大包温降过快，导致中间包温度过低发生冻流。

因此，应从以下几方面分析有无异常：1)钢包状况：周转情况；包龄；维修类别；烘烤情况；包内粘渣、粘包等。

2)出钢后钢包运行情况：出钢—进站—处理—出站—坐包—开浇。

厚板坯连铸机漏钢原因分析及预防措施摘要：针对南阳汉冶特钢有限公司厚板3#厚板坯连铸机近三年发生漏钢事故的实际情况，分析探讨每次漏钢事故的原因，我们工程技术人员认为，3#厚板坯连铸机漏钢原因主要有钢种成分、开浇升速不规范、浸入式水口尺寸设计不合理、结晶器液面波动、钢水温度、结晶器保护渣及异常情况下的操作等，严格控制钢水中的Al2O3含量、控制铸机升速幅度、优化浸入式水口尺寸、避免结晶器液面波动、控制钢水温度、选择适宜的保护渣及加强操作等措施，厚板坯铸机漏钢可以完全避免。

关键词：厚板坯漏钢保护渣浸入式水口措施前言漏钢是板坯连铸生产中的恶性事故，事故危害可造成设备损坏，更换和修复结晶器和直弧段，滞坯处理时可能造成拉矫设备和扇形段辊列损坏，生产非正常中断，造成本炉次及后续炉次钢水回炉或该计划，降低了钢水收得率和合同计划的顺利执行，导致生产成本增加。

事故处理需要24～48小时，降低了连铸作业率。

事故处理时，职工劳动强度大、安全隐患多，增加了管理难度。

一次漏钢事故经济损失300～500 万元，甚至500万元以上。

南阳汉冶特钢炼钢厂3#铸机是西安重型机械研究所设计的全国第一台超厚板板坯连铸机，该铸机于2010年底建成投产后，月产可达5万t以上，至2013年5月，共生产板坯150万t。

随着铸机产能的逐渐释放，因管理和操作经验欠缺，漏钢成为威胁板坯生产稳定的首要问题。

不断总结教训、积累经验，降低漏钢事故率，是稳定连铸机生产、节能降耗、降低成本、增加效益的有效途径之一。

1汉冶特钢厚板板坯连铸机参数及漏钢情况1.1汉冶特钢厚板板坯铸机主要工艺参数，见表1。

1.2粘结漏钢事故分析表2010～2013年常规板坯连铸机粘结漏钢情况分析表，见表2。

2板坯连铸机漏钢原因分析2.1粘结漏钢的机理在钢水浇注过程中，结晶器弯月面的钢水处于异常活跃的状态。

由于各种原因，浇铸过程中流入坯壳与结晶器铜壁之间的液态渣被阻断，当结晶器铜板与初生坯壳的摩擦力大于初生坯壳的强度时，初生坯壳被撕裂与铜板产生粘结。

小方坯连铸漏钢原因分析及控制措施银强许继勇勇庆雷于广〔日照钢铁第一炼钢厂〕摘要本文针对日钢小方坯漏钢实际情况，从设备、工艺参数、原辅料以及操作等方面进展了分析，并制定了具体的控制措施，取得较好的效果。

关键词小方坯；连铸；漏钢；控制措施Analysis on breakout of billet continuous casting and counter measuresZHANG Yinqiang , XU Jiyong , CHEN Yong , ZHANG Qinglei , YU Guang(NO.1 Steel-making Plant of Rizhao Iron＆Steel Co.Ltd.)Abstract: The present paper analyzes the causes of breakout of the continuous casting machine of theNO.1 Steel-making Plant of Rizhao Iron ＆Steel Co.Ltd.. from the equipment,process parameters,position of molten steel,mould powder performance and operating condition.The corresponding measures have been take and good effect has been achieved.Key words: bloom ;continuous casting; breakout ; measure1前言日照钢铁第一炼钢厂现有3台小方坯和1台大方坯连铸机。

自投产四年多以来，小方坯溢漏率一直居高不下，漏钢问题始终是制约生产的重要因素。

2008年以前小方坯铸机平均溢漏率一直在1％左右，漏钢事故比拟频繁，不仅造成设备状况恶化、增加一线操作工人的劳动强度，同时对生产工艺的稳定非常不利。

在连铸机产过程中，经常会出现因设备、耐材操作本身原因引起的各种生产事故和异常情况。

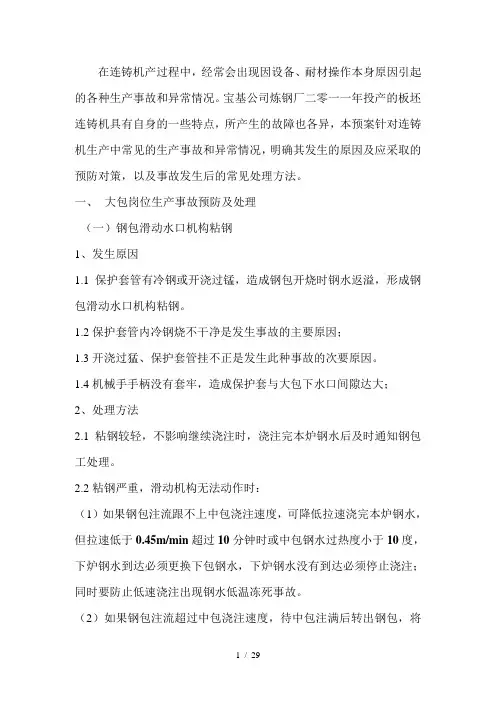

宝基公司炼钢厂二零一一年投产的板坯连铸机具有自身的一些特点，所产生的故障也各异，本预案针对连铸机生产中常见的生产事故和异常情况，明确其发生的原因及应采取的预防对策，以及事故发生后的常见处理方法。

一、大包岗位生产事故预防及处理（一）钢包滑动水口机构粘钢1、发生原因1.1保护套管有冷钢或开浇过锰，造成钢包开烧时钢水返溢，形成钢包滑动水口机构粘钢。

1.2保护套管内冷钢烧不干净是发生事故的主要原因；1.3开浇过猛、保护套管挂不正是发生此种事故的次要原因。

1.4机械手手柄没有套牢，造成保护套与大包下水口间隙达大；2、处理方法2.1粘钢较轻，不影响继续浇注时，浇注完本炉钢水后及时通知钢包工处理。

2.2粘钢严重，滑动机构无法动作时：（1）如果钢包注流跟不上中包浇注速度，可降低拉速浇完本炉钢水，但拉速低于0.45m/min超过10分钟时或中包钢水过热度小于10度，下炉钢水到达必须更换下包钢水，下炉钢水没有到达必须停止浇注；同时要防止低速浇注出现钢水低温冻死事故。

（2）如果钢包注流超过中包浇注速度，待中包注满后转出钢包，将其余钢水注入事故钢包，防止中包溢钢烧坏设备。

或中包注满后不转出钢包，多余钢水通过溢流槽进入渣斗，边溢流边浇注。

3、防止措施3.1摘挂水口时要配合好，保证水口挂正；3.2水口内的冷钢必须彻底烧干净；3.3钢包开浇时不能过猛，宜半流开浇，待引流剂流出后，立即将水口插入钢水中，防止钢水二次氧化。

3.4挂好保护套管后必须确认机械手手柄是否套牢。

（二）钢包滑板穿钢或失控1、发生原因1.1液压站故障（停泵）、电器控制故障（停电）等造成滑板自动关闭。

1.2检修将进、出油管接反，转包时的自动连锁为关闭状态，成自动转包时滑板始终处于打开状态且无法关闭。

1.3滑板装配不当（装配过紧、过松）、滑板有缺陷，造成滑板穿钢。

1.4烧眼时没有打开滑板，将滑板烧穿。

方坯连铸机漏钢原因分析及改进措施摘要：近年来，随着社会经济的迅猛发展，钢铁工业中的连铸工艺技术也随之不断提升，漏钢事故的发生率虽日趋下降，但仍然还存在隐患。

本文就钢厂的方坯连铸机漏钢的各种原因进行详细分析，比如保护渣的性能情况、钢水过热、结晶器的精准度以及操作失误等。

并针对漏钢源头提供相应的解决措施，最大限度的降低连铸机的漏钢率。

关键词：方坯连铸机；漏钢；粘结；角部纵裂；夹渣1 前言在钢铁工业的连铸生产过程中，一旦发生漏钢事故，产生的影响是巨大的。

轻度的漏钢会导致铸坯质量受损从而无法投入使用，若是严重的漏钢，则会破坏设备，甚至危及工作人员的安全。

在当前连铸工艺技术日益高效的大背景下，只有最大限度的减轻和限制漏钢次数，才能够不断提升连铸机器的作业率，从而更好的保证一切生产操作的顺利运行。

2 连铸机的参数某一炼钢厂有两台4机4流全弧型单点矫直连铸机，年生产力在200万T，浇铸的断面有四种，所生产的主要钢种包括：建筑用钢、低合金钢以及焊接钢等。

连铸机是使用浸入式水口加保护渣的方式进行操作。

3 夹渣漏钢、粘结漏钢和角部裂纹的原因分析3.1 夹渣漏钢的特点和原因夹渣漏钢的主要特点是，坯壳是有一定的弯弧，给人撕裂的印象，但又与裂纹漏钢并不相似。

并且，在漏钢后，结晶器内一般没有残留的坯壳。

连铸坯壳在形成的时候夹杂着保护渣或是有极大颗粒的高熔点杂物，从而造成热的传递大大减少而形成了坯壳漏钢。

出现夹渣漏钢的主要因素有以下几点：第一，当结晶器发生震动的时候，平衡度不够而造成的左右摆度不均衡，结晶器内部的渣子因此被带入钢水中，当其临近坯壳的时候，就会导致传热过低的情况，从而造成坯壳根本不能够耐受钢水所产生的压力，就出现了漏钢事故。

第二，操作人员的操作不当，导致结晶器的钢水液面波过大，因此而产生卷渣漏钢情况。

第三，钢水不够纯净。

冶炼过程中，如果钢水的纯净度不够或者被二次氧化，导致杂质不断增多，当杂质积累到一定的数量，就会被卷入结晶器的钢水当中，于是就会产生与结晶器震动不平稳的时候相类似的漏钢情况。

板坯连铸机漏钢事故的原因分析及防止摘要：本文分析了某某钢二炼钢厂板坯连铸机漏钢事故产生产的原因及防止板坯连铸机漏钢的措施。

采取相应控制措施之后，目前某某钢二炼钢厂常规板坯连铸机频繁漏钢的势头得到了明显的控制。

关键词：板坯粘结漏钢保护渣水口浸入深度1 前言某某钢第二炼钢厂常规板坯连铸机自2005年4月18日投产以来，铸机漏钢问题始终困绕着二炼钢厂的正常生产，对二炼钢厂的正常生产造成了重大的冲击，连铸机的漏钢问题成为制约二炼钢厂生产的瓶颈环节。

频繁的漏钢事故使连铸机设备的劣化趋势明显加剧，铸机检修质量无法保证。

为降低连铸机漏钢事故，二炼钢厂成立了攻关组，经过对漏钢事故的原因进行分析，采取了相应的措施，板坯连铸机结晶器漏钢事故得到了明显的控制。

2 某某钢第二炼钢厂常规板坯连铸机参数及漏钢相关情况简介2.1某某钢第二炼钢厂常规板坯连铸机的主要工艺参数表1 主要工艺参数铸机产量万吨／年2 生产钢种四大类二十多个品种3 连铸坯厚度mm 160，2204 连铸坯宽度mm 850～16005 铸机半径m 9.56 连铸机型式立弯式(连续弯曲,连续矫直)7 连铸机冶金长度m 31.98 铸机正常拉速m/min 1.0~1.49 结晶器长度mm 95010 振动方式液压(正弦,非正弦)11 二冷方式气水冷却(十四个控制回路)2.2漏钢统计情况从某某钢二炼钢厂常规板坯连铸机从2004年4月18日正式投产以来，共发生各种漏钢事故17次。

其中粘结漏钢14次，占到所有漏钢的82％。

其它三次漏钢为卷渣漏钢，裂纹漏钢，尾坯漏钢。

板坯连铸机漏钢事故成为制约全厂正常生产的瓶颈环节。

3 某某钢二炼钢厂常规板坯连铸机漏钢原因分析3.1粘结漏钢结晶器粘结漏钢形成的过程如图1所示。

在钢水浇注过程中，结晶器弯月面的钢水处于异常活跃的状态。

如图1所示,由于各种原因，浇铸过程中流入坯壳与结晶器铜壁之间的液态渣被阻断，当结晶器铜板与初生坯壳的摩擦力大于初生坯壳的强度时，初生坯壳被拉断，与铜板产生粘结。

文件编号：TP-AR-L1052In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________炼钢厂生产工艺的设备安全事故分类(正式版)炼钢厂生产工艺的设备安全事故分类(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

由于生产组织、工艺设备管理上的不完善，炼钢厂内经常会因为工艺、设备系统发生故障、隐患、事故而引发炼钢的安全事故。

例如:1)“大喷”:由于工艺控制不合理,如:①低氧压操作;②渣子太稀时若兑入铁水,则炉内氧化反应过于激烈,发生“大喷”。

“大喷”时若防护措施不当,可造成人员伤亡。

2)氧枪事故:卡抢、粘枪等设备事故,若处置不当,引发爆炸等严重的安全事故。

3)重大炉壁穿透事故:重大炉壁穿透事故可造成大量高温钢水泄漏。

如20xx年2月25日下午1点20分左右,杭州钢铁集团转炉作业区发生重大炉壁穿透事故,造成大量高温钢水泄漏。

作业区内的工人已经全部撤离,无人员伤亡。

4)煤气系统事故———泄漏:煤气系统由于存在转炉煤气这种高度危险物质,因而存在火灾、爆炸、急性中毒等重大安全事故的风险。

从工艺、设备安全管理的角度分析,最常见的煤气系统事故隐患就是泄漏,由泄漏可引发上述安全事故。

连铸浇钢工艺知识(500问中的精华)第一章连铸钢水的准备1、连铸对钢水质量的基本要求：连铸对钢水质量提出了很严格的要求，所谓连铸钢水质量主要是指：1.1 钢水温度：连铸钢水的要求是：低过热度、稳定、均匀。

1.2 钢水纯净度：最大限度的降低有害杂质（如S、P）和夹杂物含量，以保证铸机的顺行和提高铸坯质量。

如钢水中S含量大于0.03%，容易产生铸坯纵裂纹，钢水中夹杂物含量高，容易造成弧形铸机铸坯中内弧夹杂物集聚，影响产品质量。

1.3 钢水的成分：保证加入钢水中的合金元素能均匀分布，且成分控制在较窄的范围内，保证产品性能的稳定性。

1.4 钢水的可浇性，要保持适宜的稳定的钢水温度和脱氧程度，以满足钢水的可浇性。

如铝脱氧，钢水中Al2O3夹杂含量高，流动性差，容易造成中间包水口堵塞而中断浇注。

因此要根据产品质量和连铸工艺要求，对连铸钢水温度、成分和纯净度进行准确和适度的控制，有节奏地、均衡地供给连铸机合格质量的钢水是连铸生产顺利的首要条件。

2、对连铸钢水浇注温度的要求：合理选择浇注温度是连铸的基本参数之一。

浇注温度偏低，会使1）钢水发粘，夹杂物不易上浮；2）结晶器表面钢水凝壳，导致铸坯表面缺陷；3）水口冻结，浇注中断。

浇注温度太高会使1）耐火材料严重冲蚀，钢中夹杂物增多；2）钢水从空气中吸氧和氮；3）出结晶器坯壳薄容易拉漏；4）会使铸坯柱状晶发达，中心偏析加重。

如果说不合适的浇注温度在模铸时还能勉强浇注，而连铸时就会造成麻烦（如拉漏、冻水口），因此对连铸钢水温度要比模铸严格得多。

对连铸钢水温度的要求是：（1）低过热度，在保证顺利浇注的前提下过热度尽量偏下限控制，小方坯一般控制在20～30℃。

（2）均匀，实际上钢包内钢水温度是上下偏低，而中间温度高，这样会造成中间包钢水温度也是两头低中间高，不利于浇注过程的控制，因此要求钢包内钢水温度上下均匀。

（3）稳定，连浇时供给的各炉钢水温度不要波动太大，保持在10℃范围内。

沙钢集团安阳永兴钢铁有限公司培训材料《连铸理论与实践操作》沙钢集团安阳永兴技术质量处编制第一章连铸钢水的准备1、连铸对钢水质量的基本要求是什么？(1)钢水温度：连铸钢水的要求是：低过热度、稳定、均匀；(2) 钢水纯净度高；(3) 钢水的成分稳定；(4)钢水的可浇性好。

2、对连铸钢水浇注温度的要求有哪些？浇注温度偏低，会使1）钢水发粘，夹杂物不易上浮；2）结晶器表面钢水凝壳，导致铸坯表面缺陷；3）水口冻结，浇注中断。

浇注温度太高，会使1）耐火材料严重冲蚀，钢中夹杂物增多；2）钢水从空气中吸氧和氮；3）出结晶器坯壳薄容易拉漏；4）会使铸坯柱状晶发达，中心偏析加重。

3、浇注温度如何确定？连铸浇注温度是指中间包钢水温度。

钢水浇注温度包括两部分：一是钢水凝固温度（也叫液相线温度），因钢种不同而异。

二是钢水过热度，即超过凝固温度的值。

以T C代表浇注温度，T L代表液相线温度，ΔT代表钢水过热度，则：TC=TL+ΔT4、液相线温度如何计算？计算T L有不同的公式，常用的公式如下：T L=1538℃-[88C%+8Si%+5Mn%+30P%+25S%+5Ca%+4Ni%+2Mo%+2V%+1.5Cr%]如Q235钢（原A3钢）合金化后钢包钢水成分为：C0.15%、Si0.25%、Mn0.45%、P0.025%、S0.025%。

将各成分代入公式得：T L=1538℃-[88×0.15+8×0.25+5×0.45+30×0.025+25×0.025]= 1518℃也就是说，钢水开始凝固温度为1518℃。

对于C=0.10～0.20%钢，钢水凝固温度一般波动在1510～1520℃。

5、出钢温度如何确定？当中间包钢水目标温度确定之后，如何确定炼钢炉的出钢温度呢？出钢温度可表示为：Ｔ出＝ＴＣ＋ΔT１＋ΔT２＋ΔT３＋ΔT４ΔT１为出钢温度损失；ΔT２为吹氩搅拌（或其他炉外处理）钢水温降；ΔT３为钢包运输、静臵时间的钢水温降；ΔT４为浇注过程中钢水温降。
