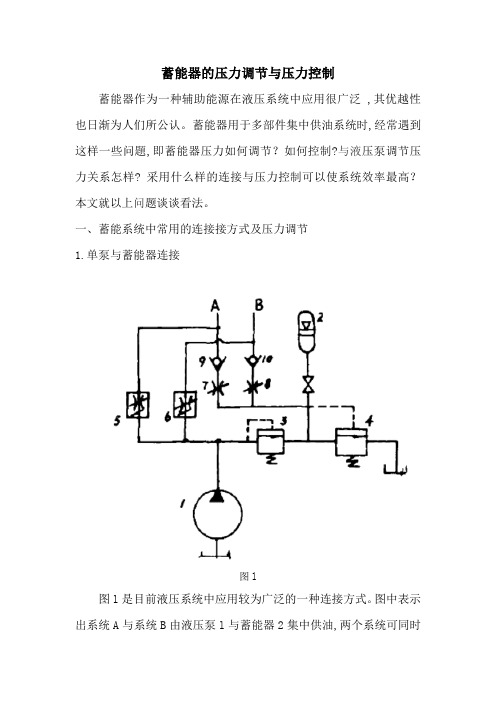

一、蓄能系统中常用的连接接方式及压力调节1.单泵与蓄能器连接图l图l是目前液压系统中应用较为广泛的一种连接方式。
图中表示出系统A与系统B由液压泵l与蓄能器2集中供油,两个系统可同时动作,也可分别动作。
同时动作时,液压泵与蓄能器同时供油。
由于调速阀5、6的节流开口较小,液压泵l的供油压力仍为定压阀3的调节圧力 ,不受溢流阀4及快速移动阻力的影响(缸阀4按蓄能器容积计算时系统最高压力调节)。
而定压阀 3的调节压力一最要高于溢流阀4的调压,高多少并不受阀4的制约。
当多个部件中有的在加工,有的在快速移动时,其动作互相不受影响。
由于调速阀5、6保证液压泵压力不受蓄能器压力变化的影响自,这种连接方式中蓄能器的作用及在系统中的位置相当于双泵系统中的低压液压泵, 靠定压阀3的调整压力高于溢流阀 4以及调速阀5、6的节流口小开度,使得该系统工作类似于高低压分别驱动工进与快进的回路。
系统工作时,液压泵不能卸荷,而将多余的油排给蓄能器充油。
适用于部件循坏周期相对较长 ,部件加工与停止时间占循环时间比例大的场合。
这样.给蓄能器充油时间较为充分,液压泵流量可以较小。
图2图2也是一种常用的蓄能器连接与控制系统,液压泵与换能器压力总是同一压力值,系统的最高压力由溢流阀4来调节. 采用这种连接方式使总的输出管路为一条,相対图l来讲,为了适应快速与加工过程中所需不同的压力与不同流量，同时使部件的动作互不干扰，就得使蓄能器与泵的容量加大。
2.双泵与蓄能器连接当液圧系统控制部件多,液压泵流量比较大时, 可以采用单泵与蓄能器的连接方式。
如果液压系统中只有个别部件需要大流量或系统短时间需要大流量时,可采用双泵供油系统,用一个低压大流量泵与蓄能器一起使该部件或系统供油。
水轮机调速器压油泵频繁启动原因分析与处理
水轮机调速器压油泵频繁启动原因分析与处理【摘要】本文介绍了水轮机调速器油压装置油泵频繁启动打压，使得油泵使用寿命减少，加大运维人员的工作量，甚至导致压油泵电机发热,油温升高而损坏压油泵及破坏油系统密封，严重影响机组的安全稳定运行。
并结合庙林熊家沟水电站调速器压油泵频繁打压现象，进行原因分析与处理，为水轮机调速器同类型的事故的处理提供了借鉴。
【关键词】水轮机；调速器；压油泵；频繁启动1、引言水轮发电机组调速器的主要结构是由自动调节机构、控制机构、油压装置、保护装置、监视仪表以及其它等部分组成。
自动调节机构结构是包含引导阀、缓冲器、接力器、主配压阀、动态调整数差机构以及反馈机构的传递杠杆装置等零部件。
水轮机调速器的控制机构是由变速机构、手动操作机构、开度限制机构三个部分组成。
油压装置就包含回油箱、油泵、压力油箱、中间油箱，还有就是其它控制用的电接点压力表、安全阀、补气阀、止回阀等零部件。
庙林熊家沟电站总装机容量73万千瓦，在地方电网中主要承担着发电、调峰调频调压的任务。
其中熊家沟电站调速器GYT-5000K，充氮蓄能器NXQ1-L100/20，齿轮高压油泵CBN-F310，压油罐正常工作油压13.5-16MPa，压油罐设计压力17MPa，压油泵数量2台，压油泵型号USI-44/35，压油泵工作压力13.5-16MPa，定期自动切换互为备用。
2、现象在运行过程中发现压油装置油压下降比较快，油泵启动频繁，压力油泵启动打油次数比正常时明显增多，打油时间也比正常时增长；在机组在停机备用的情况下，此现象依旧存在，特别是近期压油泵启动打压次数明显升高，调速器自动位置空转、空载状态运行时油泵2分钟启动一次，油泵运行时间15-18秒（压力由13.5Mpa升至16Mpa）。
并网运行时油泵5-6分钟启动一次，油泵运行时间15-18秒。
3、带来的危害3.1加大运行人员工作量，需要随时观察巡检，且有不安全因素，特别是深夜值班人员因疲劳等因素观察不及时，当出现系统压力降低时，如果油泵不能及时自动启动补充压力，又不能及时手动操作，那么将导致调速器失效，而使得工作油压或事故油压引起停机事故。
水电厂调速器油压装置的自动控制
水电厂调速器油压装置的自动控制摘要：调速器油压装置主要包括压力油罐、油泵、管路、相应的阀组及其自动化元件,通过作用于水轮机导叶,正常运行时调节和控制水流,事故时利用压力油罐的储能作用于水机保护,迅速切断水流,保护机组安全,是水电站调节系统重要组成部分。
油压装置常见故障类型为控制逻辑混乱、密封损坏、液压管路破裂,引起的油压装置失压危害极大,国家能源局《防止电力生产事故的二十五项重点事故》中针对“防止水轮机损坏”,专门规定了油压装置失压。
由密封装置和管路破裂引起的失压具有瞬时性和突发性,防止失压是油压装置运行和维护的主要工作内容。
国内部分大容量低水头机组未安装主阀,进水口闸门动水关闭又存在一定的缺陷,当遭遇油压装置失压时,会引起机组过速,甚至水淹厂房的可能。
同时,部分投产水电站的油压装置阀组、管路等受压部件存在超期服役现象。
受设计、建设标准和运营计划的影响,若不能及时更换或维修油压装置,考虑到压力的影响,有必要研究将降压运行作为临时性措施的可行性。
鉴此,本文分析了降压运行的影响因素及其对调节品质的影响,并进行了真机测试验证,可为采取降压运行的水电站提供参考。
关键词：水电厂；调速器油压装置；自动控制引言液压装置是向汽轮机控制系统提供安全、可靠、稳定的液压能装置，提供安全、可靠、稳定的工作液压，是整个汽轮机控制系统的有机部分，压力罐在汽轮机控制系统中的作用相当于蓄能器，系统的工作压力稳定在一定范围内。
通过压力油箱上的压力变送器、油位变送器、压力开关、油位开关等外围信号检测元件，完成对压力油箱油压和油位信号的采集和监测。
油压装置控制系统根据输入信号启动油泵执行油箱补油操作，使供气补充，打开补气阀进行补气操作，以维持压油罐内油气比例在1：2左右，，油压在6.1~6.3MPa范围内，并且油位在适当的范围内。
当液压装置的控制系统发生故障时，可手动控制启动和停止泵，组成气体等操作，保证为调速器开关导叶提供稳定可靠足够的压力油源。
调速器油压装置说明书
油压装置说明书1概述本油压装置是为了稳定、安全、可靠地为调速器及其它装置提供压力油，压力罐容积为8000L，回油箱容积9000L，额定工作压力6.3MPa，工作介质为46#透平油和压缩空气。
设有油泵启动缓冲装置，避免了油泵处于高压起动，提高了油泵及电机的使用寿命。
同时安装了电机软起动器及保护回路，使电机起动回路可靠、安全，提高了油源的可靠性。
2工作原理2.1油压装置油压装置及其用油设备构成了一个封闭的循环油路，回油箱内净油区的清洁油经过油泵的吸油管吸入，升压后送至压力罐内。
正常工作时罐的上半部为压缩空气，下半部为压力油，罐内压力油通过压力油管路引出送到用油设备，回油则通过回油管路送到回油箱的污油区。
净油区与污油区之间用隔离式滤网隔开。
2.2油泵系统设计时油泵为零压启动，所以油泵启动时压力为零。
这时油泵出口处的耐震压力表显示压力为零。
当经过N秒钟延时后（注：N为延时时间，可程序设定），卸荷阀先导电磁阀得电，系统建压，油泵向压力罐内打油，此时压力罐内的压力即是油泵出口压力，直至压力升到系统设定的上限压力，油泵停止打油。
当压力罐内的压力降到系统设定的下限压力时，油泵又再次启动打油。
本装置有两台油泵，一用一备,两台油泵主备用关系可自动轮换（轮换方式可以程序设定）或人工切除进入检修状态。
2.3压力罐压力罐在正常情况下，有2/3容积为压缩空气。
为能反映出罐中的油位高度，装设了磁翻柱式油位信号计，可以直观的反映出压力罐内的油位高度，再将测量信号（4个油位接点）送入油源控制柜,同时为了能反映出罐中的油位高度，装设了高精度的差压变送器，将测量信号（油位模拟量4-20mA）送入油源控制柜，在控制柜面板上可以精确显示压力罐内油位。
压力罐上还安装了高精度压力变送器，将其测得的罐内压力信号转换为4-20mA的电流信号输到油源控制柜中，能在控制柜面板上显示出罐内压力，在压力罐上还安装了压力表，以直观显示罐内压力值。
压力罐上安装了压力开关（6个），作为冗余控制的另一测量通道。
油研液体电磁比例调压阀0-16mpa技术参数
油研液体电磁比例调压阀0-16mpa技术参数文章标题：深度解析油研液体电磁比例调压阀0-16mpa技术参数一、引言油研液体电磁比例调压阀0-16mpa技术参数一直以来都备受关注。
它在工业控制系统中发挥着重要作用，其性能参数的深入理解对于系统的稳定运行至关重要。
本文将从深度和广度两个方面，对该技术参数进行全面评估，并撰写一篇高质量、有价值的文章，以期帮助读者更好地理解并应用这一领域的知识。
二、技术参数的基本介绍1. 油研液体电磁比例调压阀0-16mpa的作用原理油研液体电磁比例调压阀0-16mpa是一种用于液压系统中的控制元件，通过接收控制信号来调整介质的流量和压力。
它的作用原理是基于电磁力的控制，通过改变阀芯的开启程度来控制介质的流动和压力，从而实现系统的稳定运行。
2. 技术参数的含义和影响技术参数包括电磁比例调压阀的额定压力、流量范围、控制精度、响应时间等。
这些参数的合理选择对于系统的性能、能效和安全性都有着重要的影响。
对这些参数的深入理解和合理应用至关重要。
三、技术参数的深入评估1. 额定压力油研液体电磁比例调压阀0-16mpa的额定压力范围是其最基本的技术参数之一。
它决定了阀门能够承受的最大压力，超过这个范围将会导致阀门失效甚至爆裂。
在应用中，需要根据系统的实际工作压力来选择合适的额定压力范围，以确保阀门的安全可靠运行。
2. 流量范围另一个重要的技术参数是油研液体电磁比例调压阀0-16mpa的流量范围。
它代表了阀门能够控制的介质流动范围，这对于系统的流量控制和调节至关重要。
合理选择流量范围可以实现系统稳定运行，提高能效和减小能耗。
3. 控制精度控制精度是衡量油研液体电磁比例调压阀0-16mpa性能的重要指标之一。
它代表了阀门对于控制信号的响应和调节精度，直接影响着系统的稳定性和精度。
在工业控制系统中，通常要求控制精度在一定范围内，以满足系统对于流量和压力的精准控制要求。
4. 响应时间最后一个需要评估的技术参数是油研液体电磁比例调压阀0-16mpa的响应时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16MPa调速器的蓄能器、接力器和油泵参数选择李晃Ⅰ.参数选择原则参数选择中按下述原则进行：1.在油泵不工作的条件下, 蓄能器在正常工作油压下限p omin降到最低操作油压p R时至少能提供3个导叶接力器行程的油量。
在上述要求的基础上,应适当应适当增大蓄能器容积，延长油泵打油间隔时间，以减少油泵的起停次数。
2.每台油泵的每分钟输油量按油泵的市场供应情况选取,可大于GB/9652.1的规定。
3.取蓄能器的预充压力为0.9p R ，且缓慢充压；在此基础上再适当增大蓄能器容积；正常工作油压的变化范围（p omax～p omin）取名义工作油压的±5％，即16MPa～14.4MPa。
4.最低操作油压p R的选择，应遵守使所选蓄能器容积小、且接力器的容积不宜过大的原则，从而降低产品成本。
Ⅱ.最低操作油压p R的选择对所需蓄能器容积的影响已知接力器工作容量，那么接力器容积V S：V S=A / p R×10－6（m3）式中：A—接力器工作容量（N·m）；p R—最低操作油压(MPa)。
蓄能器在正常工作油压下限降到最低操作油压时能提供3～4个导叶接力器行程的油量进行蓄能器容积选择计算，先设提供的可用油体积V u=4V S。
所需的在正常工作油压下限时蓄能器氮气体积V air：V air= V u /｛（p omin / p R）1/1.3－1｝式中：p omin—正常工作油压下限(MPa) 。
事故低油压紧急停机后达最低操作油压时的氮气体积V Rair：V Rair= V air＋V u=V u /｛（p omin / p R）1/1.3－1｝＋V u=V u[1/{（p omin / p R）1/1.3－1}＋1]设蓄能器预充压力为0.9p R，此时蓄能器氮气体积即所需蓄能器容积V o：V o = V Rair /0.9=4.44A[1 / ｛（p omin / p R）1/1.3－1｝+1](1/p R)从上式可知，已知接力器工作容量和正常工作油压下限，所需蓄能器容积是最低操作油压的函数。
设K= p R / p omin，那么蓄能器氮气体积即所需蓄能器容积V o：V o=4.44 [1 /｛（1/K）1/1.3－1｝+1]( A/K p omin)=kA/ p omin式中：k=4.44[1 / [｛（1/K）1/1.3－1｝+1](1/K) 。
从上述表达式可得出的系数k与系数K的函数关系图，如左图所示。
计算及图示表明，所需蓄能器容积大小和系数k随所取最低操作油压(即系数K)降低而下降，当所选最低操作油压约低于0.5倍正常工作油压下限时，所需蓄能器容积反而增大。
从左图可知，当K值在0.7～0.5间下降时k值变化率小得多，也就是蓄能器容积减小缓慢，而接力器的容积却增大较快。
如前言所述，最低操作油压p R的选择，不仅应遵守使所选蓄能器容积小、且接力器的容积不宜过大的原则，从而降低产品成本。
按上述要求选取K=0.695，即最低操作油压为10Mpa。
系数k与系数K的函数关系图Ⅲ.计算示例下面以30000N·m调速器为例：正常工作油压上下限（p omax和p omin）为16Mpa和14.4MPa。
上述分析和计算表明，蓄能器容积大小随所取最低操作油压降低而下降，当所选最低操作油压约低于0.5倍正常工作油压下限时，所需蓄能器容积反而增大。
最低操作油压p R 的选择，不仅应遵守使所选蓄能器容积小、且接力器的容积不宜过大的原则，从而降低产品成本。
为此，按上述要求选取最低操作油压为10Mpa。
接力器关闭腔容积V Sc：V Sc=A / p R×10－6（m3）式中：A—接力器工作容量（N·m）V Sc=30000 / 10 ×10－6=3×10－3（m3）=3 （l）假设：a.接力器关闭腔容积V Sc为2.85（l）；b.接力器开启腔容积V So为3.8（l）。
所以，蓄能器应提供的可用油体积V u：V u=2V Sc＋V So=9.5 （l）∴p R=30000 / 0.00285 ×10—6=10.53 （MPa）为提供的最小可用油体积V u，所需的在正常工作油压下限时蓄能器氮气体积V air：V air= V u /｛（p omin / p R）1/1.3－1｝=9.5 / ｛（14.4 / 10.5）1/1.3－1｝=34.5 （l）事故低油压紧急停机后达最低操作油压时的氮气体积V Rair：V Rair = V air＋V u=44.0 （l）蓄能器预充压力为0.9p R时，蓄能器氮气体积即所需蓄能器容积V o：V o= V Rair /0.9=1.11 V Rair=48.9 （l）上述计算表明，如按在油泵不工作的条件下, 蓄能器在正常工作油压下限p omin降到最低操作油压p R时能提供3个导叶接力器行程的油量进行计算，得出所需蓄能器容积较小，可取50 l。
下面按在油泵不工作的条件下, 蓄能器在正常工作油压下限p omin降到最低操作油压p R 时能提供4个导叶接力器行程的油量重新进行蓄能器容积选择计算。
1.接力器关闭腔容积V Sc的选择V Sc=A / p R×10－6（m3）式中：A—接力器工作容量（N·m）V Sc=30000 / 10 ×10－6=3×10－3（m3）=3 （l）假设：a.接力器关闭腔容积V Sc为2.85（l）；b.接力器开启腔容积V So为3.8（l）。
得出；p R =A /V Sc×10－6＝10.5（MPa）2. 蓄能器容积选择下面按在油泵不工作的条件下, 蓄能器在正常工作油压下限p omin降到最低操作油压p R 时至少能提供4个导叶接力器行程的油量进行计算。
V u=2V Sc＋2V So=13.3 （l）V air= V u /｛（p omin / p R）1/1.3－1｝=13.3/ ｛（14.4 / 10.5）1/1.3－1｝=48.4 （l）事故低油压紧急停机后达最低操作油压时的氮气体积V Rair：V Rair= V air＋V u=61.7 （l）蓄能器预充压力为0.9p R时，蓄能器氮气体积即所需蓄能器容积V o：V o= V Rair /0.9=1.11 V Rair=68.6 （l）取蓄能器容积为2×40升3. 事故低油压p T的计算：取蓄能器的预充压力为0.9p R ，即9.5Mpa 。
蓄能器缓慢充压后，油泵打油至调速器正常工作油压下限时的蓄能器氮气体积V air：V air=0.9 p R×80 / p omin=52.5 （l）注：用小流量油泵打油能使打油过程中氮气能进行较充分的热交换，不致打油后压力随温度下降而明显降低，且在正常工作油压的变化范围内蓄能器氮气体积变化较大，即可供油量较多，停泵间隔时间增长，因有较充分的热交换，计算才可采用等温过程方程。
.在油泵不工作的条件下,从正常工作油压下限开始，接力器走两个行程后的油压p T1：p T1=p omin×V air1.3 /（V air＋V Sc＋V So）1.3=14.4 ×（52.5 /59.15）1.3=12.33 （MPa）在油泵不工作的条件下,从正常工作油压下限开始，接力器走三个行程后的油压p T2：p T2=p omin×V air1.3 /（V air＋V Sc＋2V So）1.3=14.4 ×（52.5 /62.95）1.3=11.37 （l）设事故低油压p T为11.5MPa，稍大于p T2，适当增大事故低油压紧急停机后的余量。
达到事故低油压p T整定值时的蓄能器氮气体积V T：V T= V air×（p omin/ p T）1/1.3=62.4 （l）4.事故低油压紧急停机后压力余量估算事故低油压紧急停机后的压力值为：p R1=p T ×V T1.3 / （V T＋V Sc）1.3=11.5 ×（62.4 /65.25）1.3=10.85 （MPa）事故低油压紧急停机后的压力余量△p：△p= p R1－p R=10.85－10.5=0.35 （MPa）或从事故低油压p T至最低操作油压p R所能提供的可用油体积余量△V：△V=V T×（p T / p R）1/1.3－V T－V Sc=66.9－62.4－2.85=1.65 （l）上述计算表明，接力器关闭腔容积V Sc为2.85升，小于3.0升，最低操作油压p R值为10.5MPa，为确保可用油量达4个导叶接力器行程，事故低油压p T值选为11.5MPa。
在实际工程设计中，因只能选用标准尺寸的液压缸，或因选用液压缸速度比稍大，接力器实际容积可能大于或小于下面建议表中计算值，为确保系列产品蓄能器在正常工作油压下限p omin降到最低操作油压p R(11.5MPa)时至少能提供3个导叶接力器行程的油量，以满足标准的要求，设计时采用相同的正常工作油压的变化范围（16～14.4MPa）、事故低油压p T（11.5MPa）、最低操作油压p R（10.0MPa），蓄能器的预充压力（9.0MPa）、下面初步计算时先用油量按4个导叶接力器行程计入，确保可用油量达３个导叶接力器行程。
Ⅳ. 建议：1.系列产品设计应采用相同的正常工作油压的变化范围p omax～p omin（16 MPa～14.4MPa）、事故低油压p T（11.5MPa）、最低操作油压p R（10MPa）蓄能器的预充压力（9.0MPa）,以便于按装、调试、使用和编制说明书，杜绝安全隐患。
2.计算可按在油泵不工作的条件下, 蓄能器在正常工作油压下限降到最低操作油压时能提供4个导叶接力器行程的油量进行蓄能器容积V o初选，确保系列产品蓄能器在正常工作油压下限降到规定的最低操作油压时至少能提供3个导叶接力器行程的油量。
蓄能器容积V o初选直接按下式进行计算：V o= V Rair /0.9=1.11 V u[1 /｛（p omin / p R）1/1.3－1｝＋1]3.接力器按速度比1.33设计。
按上式计算所得，选取蓄能器容积。
4.建议的蓄能器容量计算如下：接力器工作容量（N·m）3000 6000 10000 18000 30000 50000接力器关闭腔容积V Sc（l）0.3 0.6 1.0 1.8 3.0 5.0接力器开启腔容积V So（l）0.4 0.8 1.33 2.4 4.0 6.65最低操作油压p R =10MPa可用油体积V u=2V Sc＋2V So 1.4 2.8 4.66 8.4 14 23蓄能器容积初选V o（ｌ）V o＝４.5 4 V u 6.4 12.7 21.1 38.1 63.6 104.4选取的蓄能器容量V o（l）≧10 ≧20 40 2×25 2×40 3×405.事故低油压紧急停机后压力余量计算：(1)正常工作油压下限时的蓄能器氮气体积V air（l）V air=0.9 p R×V o / p omin=0.625 V o（l） 6.25 12.5 25.0 31.3 50 75 （2）接力器三个行程后的油压（MPa）V T2=V air＋V Sc＋2V So（l）7.35 14.7 28.7 37.9 61 93.3 p T2=p omin×V air1.3 / V T2 1.311.66 11.66 12.1 11.2 11.1 10.8 （3）事故低油压整定值p T（MPa）11.5 11.5 11.5 11.5 11.5 11.5 （4）事故低油压p T整定值时的蓄能器氮气体积V T（l）V T= V air×（p omin/ p T）1/1.37.4 14.9 29.7 37.2 59.4 89.8 （5）事故低油压紧急停机后的压力值p R1（MPa）p R1=p T ×V T1.3 / （V T＋V Sc）1.310.9 10.9 11.0 10.8 10.8 10.5 （6）事故低油压紧急停机后的压力余量△p（MPa）0.9 0.9 1.0 0.8 0.8 0.56. 每台油泵的公称排量（ml/r） 2.0 2.0 2.0 4.0 4.0 4.0油泵转速1450 （r/min）Ⅴ．实际工程设计中注意事项在实际工程设计中，设计接力器时，先按活塞杆的强度和刚度及结构的要求选取活塞杆直径，再按1.33的速度比选取接力器缸直径，因选用规定的接力器行程和相近的标准尺寸的液压缸，其接力器关闭腔容积可能稍大于或小于上述计算值；并用接力器小腔（关闭腔）核算最低操作油压，如大于10 MPa ，要按规定的事故低油压(11.5MPa)核算事故低油压紧急停机后的压力余量△p，即事故低油压紧急停机后的压力与计算所得最低操作油压之差；如计算所得最低操作油压小于10 MPa ，也要再按规定的事故低油压(11MPa)核算确认事故低油压紧急停机后的压力不小于10MPa。
