实验目的和要求：① 了解运放调零和相位补偿的基本概念。
② 熟练掌握反相比例、同相比例、加法、减法等电路的设计方法。
③ 熟练掌握运算放大电路的故障检查和排除方法，以及增益、传输特性曲线的测量方法。
实验原理：预习思考：1、 设计一个反相比例放大器，要求：|A V|=10，Ri>10KΩ，将设计过程记录在预习报告上； 电路图如P20页5-1所示，电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ2、 设计一个同相比例放大器，要求：|A V|=11，Ri>100KΩ，将设计过程记录在预习报告上；R F R LVo电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ 3、 设计一个电路满足运算关系 VO= -2Vi1 + 3Vi2减法运算电路：1123213111113232)()()(i f i f i f i i O V R R V R R R R R R V R R R V R R R V V -++=++-+=3)()(32131=++R R R R R R f ，0,22211==⇒=R R R R R f f取Ω=Ω=Ω=Ω=K R K R K R K R f 100,0,20,10321实验电路如实验内容：1、反相输入比例运算电路（I ） 按图连接电路，其中电源电压为±15V ，R 1=10 kΩ, R F =100 kΩ, R L =100 kΩ, R P =10 kΩ//100 kΩAR1R F Rp=R F //R1R LVoVi+Vcc-Vcc输入端接地，用万用表测量并记录输出端电压值，此时测出失调电压0.016 V 分析：失调电压是直流电压，将会直接影响直流放大器的放大精度。
直流信号测量：Vi/V V O /V Avf测量值 理论值 -2 14.25 -7.125 -10 -0.5 4.98 -9.96 -10 0.5 -5.02 -10.04 -10 2-12.87-6.435-10实验结果分析：运算放大器的输出电压摆幅受器件特性的限制，当输入直流信号较大时，经过运放放大后的输出电压如果超过V OM ，则只能输出V OM 的值。

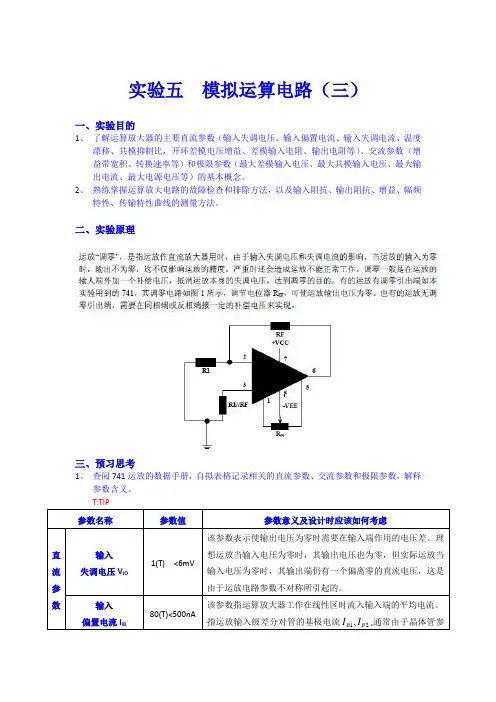

实验五模拟运算电路（三）一、实验目的1、了解运算放大器的主要直流参数（输入失调电压、输入偏置电流、输入失调电流、温度漂移、共模抑制比，开环差模电压增益、差模输入电阻、输出电阻等）、交流参数（增益带宽积、转换速率等）和极限参数（最大差模输入电压、最大共模输入电压、最大输出电流、最大电源电压等）的基本概念。
2、熟练掌握运算放大电路的故障检查和排除方法，以及输入阻抗、输出阻抗、增益、幅频特性、传输特性曲线的测量方法。
二、实验原理三、预习思考1、查阅741运放的数据手册，自拟表格记录相关的直流参数、交流参数和极限参数，解释参数含义。
T:TIP参数名称参数值参数意义及设计时应该如何考虑直流参数输入失调电压V IO1(T) <6mV该参数表示使输出电压为零时需要在输入端作用的电压差。
理想运放当输入电压为零时，其输出电压也为零，但实际运放当输入电压为零时，其输出端仍有一个偏离零的直流电压，这是由于运放电路参数不对称所引起的。
输入偏置电流I IB80(T)<500nA该参数指运算放大器工作在线性区时流入输入端的平均电流。
指运放输入级差分对管的基极电流12,B BI I,通常由于晶体管参数的分散性，12B B I I ≠。
输入偏置电流的大小，在电路外接电阻确定之后，主要取决于运放差分输入级的性能，当他的β值太小时，将引起偏置电流增加。
从使用角度看，偏置电流愈小，由信号源内阻变化引起的输出电压变化也愈小。
输入 失调电流I IO20(T)<200nA该参数是指流入两个输入端的电流之差。
输出电压为零时，两输入端静态电流的差值，即12io B B I I I =-。
其典型值为几十至几百Na .由于信号源内阻的存在，io I 会引起一输入电压，破坏放大器的平衡，使放大器输出电压不为零。
io I 越小越好，他反映了输入级有效差分对管的不对称程度。
失调电压温漂αV IO 20/uV C ±︒该参数指温度变化引起的输入失调电压的变化，通常以/uV C ︒ 为单位表示.指在规定范围内io V 的温度系数。
集成运算放大器基本应用 （模拟运算电路）实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。
另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。
有的元器件虽然已经坏了，但仅凭肉眼看不出来。
因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。
并记下元器件的实际数值。
否则，实验测得的数值与计算出的数值可能无法进行科学分析。
）一．实验目的1．研究由集成运放组成的比例、加法、减法和积分等基本运算电路的功能。
2．了解运算放大器在实际应用时应考虑的一些问题。
二．实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
基本运算电路。
1)反相比例运算电路电路如图8—1所示。
对于理想运放，该电路的输出电压与输入电压之间的关系为i F O U R RU 1-=为了减小输入级偏置电流引起的运算误差，在同相端应接入平衡电阻R 2=R 1||R F 。
U OOU U图8—1 图8—22)反相加法电路电路如图8—2，输出电压与输入电压之间的关系为)(2211i F i F O U R RU R R U +-=R 3= R 1‖R 2‖R F 3)同相比例运算电路图8—3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i F O U R R U ⎪⎪⎭⎫ ⎝⎛+=11 R 2 = R 1‖R F当R 1 ∞，U o =U i ，即得到如图8—3(b)所示的电压跟随器，图中R 2=R F ，用以减小漂移和起保作用。
一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。
模拟电路运算放大器模拟电路运算放大器是一种重要的电路组件，它广泛应用于模拟电路中的信号放大、滤波、求和及其他基本运算等方面。
本文将介绍模拟电路运算放大器的原理、特性以及应用。
一、原理模拟电路运算放大器是一种基于放大器的电路，其基本组成包括输入端、放大电路、反馈电路和输出端。
输入端接收待放大的信号，经过放大电路放大后，再经过反馈电路将一部分输出信号返回到放大电路的输入端，以实现对输入信号进行放大、求和等运算的功能。
二、特性1. 高增益：模拟电路运算放大器具有高增益特性，可以对输入信号进行较大幅度的放大，从而满足不同应用场景的需求。
2. 宽带宽：模拟电路运算放大器具有较宽的工作频带，可以放大高频信号，适用于多种不同频率范围内的信号处理。
3. 输入阻抗高、输出阻抗低：模拟电路运算放大器的输入端阻抗相对较高，输出端阻抗相对较低，能够有效地隔离输入与输出信号，减少信号失真。
三、应用1. 信号放大：模拟电路运算放大器主要用于信号放大方面，可以将微弱的输入信号放大至适合后续处理的幅度，提高信号质量。
2. 滤波：通过选择合适的电容、电感、电阻等元件，并结合运算放大器的特性，可以实现滤波功能，对特定频率范围的信号进行增强或抑制。
3. 求和运算：通过将多路输入信号接入运算放大器的不同输入端，实现多个信号的求和运算，广泛用于音频混音等领域。
4. 反相放大器与非反相放大器：模拟电路运算放大器可用作反相放大器和非反相放大器，根据电路连接的不同，可以实现对信号相位的反转或保持。
综上所述，模拟电路运算放大器是一种重要的电路组件，具有高增益、宽带宽、输入阻抗高、输出阻抗低等特性。
它在信号放大、滤波、求和等应用方面发挥着重要的作用，是模拟电路设计和实现中不可或缺的部分。
通过合理选择电路连接方式和元件参数，可以实现多种不同的功能和应用需求。
