功率放大器

什么是功率放大器功率放大器是一种电子设备，它的主要功能是将输入信号的功率放大到所需的水平，并以更大的输出功率来驱动负载。

功率放大器通常用于各种应用，包括音频放大器、射频放大器和电力放大器等。

一、功率放大器的基本原理功率放大器的基本原理是利用放大器中的有源器件（如晶体管或真空管）对输入信号进行放大，从而输出更大的功率。

其中，晶体管放大器是最常用的功率放大器之一。

晶体管功率放大器的基本构成包括输入端、输出端和供电电路。

输入端负责接收输入信号，输出端则提供放大后的信号输出，供电电路则为晶体管提供所需的电流和电压。

通过对供电电路的调整，可以控制晶体管的工作状态，进而实现对输入信号功率的放大。

二、功率放大器的分类根据不同的工作频率和应用领域，功率放大器可以分为多种不同的类型。

以下是几种常见的功率放大器分类：1. 音频功率放大器：主要用于增强音频信号的功率，使其能够驱动扬声器或其他音频负载。

常见的音频功率放大器包括A类、AB类和D 类放大器等。

2. 射频功率放大器：主要用于增强射频信号的功率，常见于通信系统、雷达系统和卫星通信等领域。

射频功率放大器通常需要具备高频率响应和较高的功率放大能力。

3. 电力放大器：主要用于电力传输和驱动高功率负载。

电力放大器通常采用大功率晶体管或管子作为放大器的核心器件，以提供足够大的输出功率。

三、功率放大器的应用功率放大器广泛应用于各个领域，以下是几个典型的应用示例：1. 音频放大器：音频功率放大器被广泛应用于音频系统中，如家庭音响系统、车载音响系统以及音乐会、演唱会的音响设备等。

它能够增强音频信号的功率，使声音更加清晰、立体，提升音乐和语音的质量和音量。

2. 无线通信：射频功率放大器在无线通信系统中扮演重要角色，例如在手机、基站以及卫星通信设备中。

它能够放大无线信号的功率，以实现信号的远距离传输和覆盖。

3. 医疗设备：医疗设备中常使用功率放大器来增强信号的功率，如心电图机、超声波设备和放射治疗设备等。

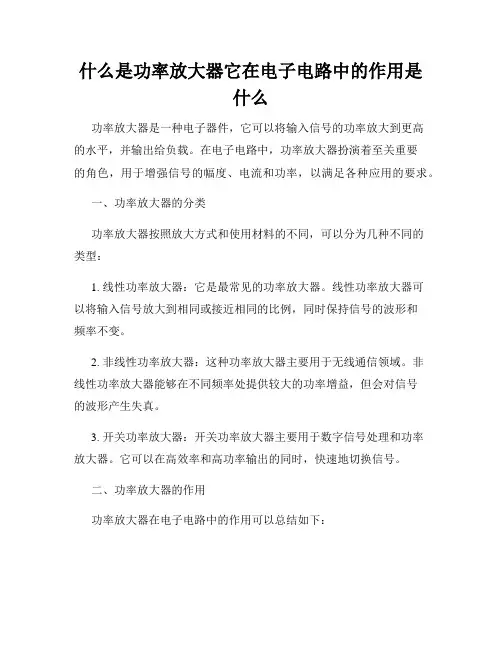

什么是功率放大器它在电子电路中的作用是什么功率放大器是一种电子器件，它可以将输入信号的功率放大到更高的水平，并输出给负载。

在电子电路中，功率放大器扮演着至关重要的角色，用于增强信号的幅度、电流和功率，以满足各种应用的要求。

一、功率放大器的分类功率放大器按照放大方式和使用材料的不同，可以分为几种不同的类型：1. 线性功率放大器：它是最常见的功率放大器。

线性功率放大器可以将输入信号放大到相同或接近相同的比例，同时保持信号的波形和频率不变。

2. 非线性功率放大器：这种功率放大器主要用于无线通信领域。

非线性功率放大器能够在不同频率处提供较大的功率增益，但会对信号的波形产生失真。

3. 开关功率放大器：开关功率放大器主要用于数字信号处理和功率放大器。

它可以在高效率和高功率输出的同时，快速地切换信号。

二、功率放大器的作用功率放大器在电子电路中的作用可以总结如下：1. 信号增强：功率放大器能够将输入信号的幅度增加到更高的水平。

这对于一些需要较大幅度信号的应用非常重要，例如音频放大器和无线通信设备。

2. 驱动负载：功率放大器能够提供足够的电流和功率，以驱动各种负载，如音响扬声器和电动机。

它可以确保负载得到足够的电力供应，从而正常运行。

3. 信号处理：功率放大器可以对信号进行处理，如滤波、调制和解调。

这能够改变信号的特性和形式，以适应不同的应用需求。

4. 改善信噪比：功率放大器可以提高信号的功率，从而减少信号与噪声之间的比值，提高信噪比。

这对于需要高质量信号的应用，如音频设备和通信系统非常重要。

5. 分配功率：功率放大器能够将输入功率分配给不同的输出通道，以满足多信号源和多负载的要求。

例如，在多通道音频系统中，功率放大器可以确保每个通道获得适当的功率供应。

三、功率放大器的应用领域功率放大器在各种领域都有广泛的应用，包括但不限于以下几个方面：1. 音频设备：功率放大器在音响系统、音乐演奏和放送系统中被广泛使用，以提供足够的声音功率和音质。

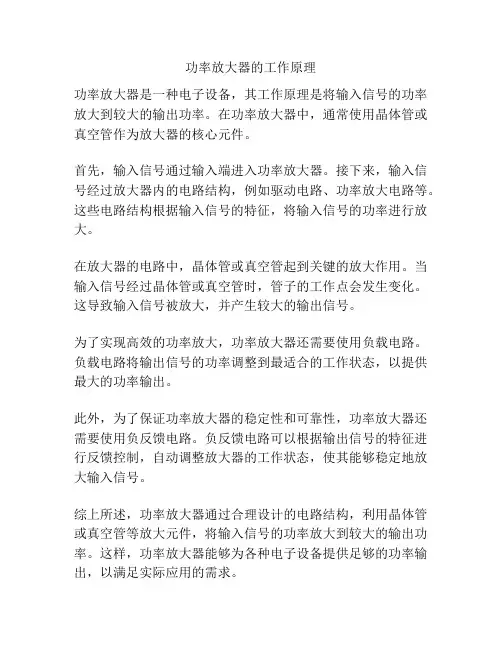

功率放大器的工作原理
功率放大器是一种电子设备，其工作原理是将输入信号的功率放大到较大的输出功率。

在功率放大器中，通常使用晶体管或真空管作为放大器的核心元件。

首先，输入信号通过输入端进入功率放大器。

接下来，输入信号经过放大器内的电路结构，例如驱动电路、功率放大电路等。

这些电路结构根据输入信号的特征，将输入信号的功率进行放大。

在放大器的电路中，晶体管或真空管起到关键的放大作用。

当输入信号经过晶体管或真空管时，管子的工作点会发生变化。

这导致输入信号被放大，并产生较大的输出信号。

为了实现高效的功率放大，功率放大器还需要使用负载电路。

负载电路将输出信号的功率调整到最适合的工作状态，以提供最大的功率输出。

此外，为了保证功率放大器的稳定性和可靠性，功率放大器还需要使用负反馈电路。

负反馈电路可以根据输出信号的特征进行反馈控制，自动调整放大器的工作状态，使其能够稳定地放大输入信号。

综上所述，功率放大器通过合理设计的电路结构，利用晶体管或真空管等放大元件，将输入信号的功率放大到较大的输出功率。

这样，功率放大器能够为各种电子设备提供足够的功率输出，以满足实际应用的需求。

功率放大器的分类及其参数功率放大器（简称：功放）（Power Amplifier）功率放大器，顾名思义，是将功率放大的放大器。

进入微弱的信号，如话筒、VCD、微波等等送到前置放大电路，放大成足以推动功率放大器信号幅度，最后后级功率放大电路推动喇叭或其它设备，它最大的功用，是当成输出级（Output Stage）使用。

从另一个角度来看，它是在做大信号的电流放大，以达到功率放大的目的。

从广义上来说功率放大器不局限于音频放大，很多场合都会用到它，如射频、微波、激光等等。

功率放大器的分类：1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。

在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量。

纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高品质系列才有这类功率放大器。

这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，音响发烧友们对它的声音表现津津乐道。

2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。

B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。

但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。

在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。

3、甲乙类功率放大器。

功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。

一套良好的音响系统功放的作用功不可没。

功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。

功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。

由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。

分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。

甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。

甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。

单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。

乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。

乙类放大器的优点是效率高，缺点是会产生交越失真。

甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。

甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。

丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。

许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。

这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。

按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。

单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。

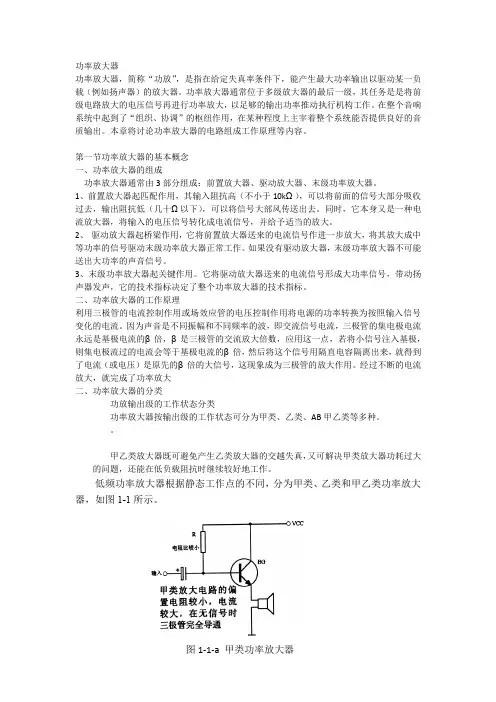

功率放大器功率放大器，简称“功放”，是指在给定失真率条件下，能产生最大功率输出以驱动某一负载（例如扬声器）的放大器。

功率放大器通常位于多级放大器的最后一级，其任务是是将前级电路放大的电压信号再进行功率放大，以足够的输出功率推动执行机构工作。

在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。

本章将讨论功率放大器的电路组成工作原理等内容。

第一节功率放大器的基本概念一、功率放大器的组成功率放大器通常由3部分组成：前置放大器、驱动放大器、末级功率放大器。

1、前置放大器起匹配作用，其输入阻抗高（不小于10kΩ），可以将前面的信号大部分吸收过去，输出阻抗低（几十Ω以下），可以将信号大部风传送出去。

同时，它本身又是一种电流放大器，将输入的电压信号转化成电流信号，并给予适当的放大。

2、驱动放大器起桥梁作用，它将前置放大器送来的电流信号作进一步放大，将其放大成中等功率的信号驱动末级功率放大器正常工作。

如果没有驱动放大器，末级功率放大器不可能送出大功率的声音信号。

3、末级功率放大器起关键作用。

它将驱动放大器送来的电流信号形成大功率信号，带动扬声器发声，它的技术指标决定了整个功率放大器的技术指标。

二、功率放大器的工作原理利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流（或电压）是原先的β倍的大信号，这现象成为三极管的放大作用。

经过不断的电流放大，就完成了功率放大二、功率放大器的分类功放输出级的工作状态分类功率放大器按输出级的工作状态可分为甲类、乙类、AB甲乙类等多种。

甲乙类放大器既可避免产生乙类放大器的交越失真，又可解决甲类放大器功耗过大的问题，还能在低负载阻抗时继续较好地工作。

率放大是一种能量转换的电路，在输入信号的作用下，晶体管把直流电源的能量，转换成随输入信号变化的输出功率送给负载。

功率放大器简介利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。

经过不断的电流及电压放大，就完成了功率放大。

功率放大器，简称“功放”。

很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。

功率放大器种类目前市场上车用功率放大器的种类很多，分类方法也比较复杂。

最常见的是按照工作方式分为：A型、B型和AB型。

A型是指放大器每隔一定时间收集一次主机传输过来的音频信号，并将其放大后传输给扬声器，而这一过程中的“缓冲作用”保证了系统能够输出温和、平顺的声音信号，不足之处处在于消耗的能量较大。

B型功率放大器则是取消了前面所说的“缓冲作用”，放大器的工作一直处于适时状态，但是音质方面较前者就要差了一些。

AB型放大器，实际上是A型和B型的结合，每个器件的导通时间在50％-100％之间，可以称得上是当前比较理想的功率放大器。

功率放大器选购选择功率放大器的时候，首先要注意它的一些技术指标：1、输入阻抗：通常表示功率放大器的抗干扰能力的大小，一般会在5000-15000Ω，数值越大表示抗干扰能力越强；2、失真度：指输出信号同输入信号相比的失真程度，数值越小质量越好，一般在0.05％以下；3、信噪比：是指输出信号当中音乐信号和噪音信号之间的比例，数值越大代表声音越干净。
