射频功率放大器实验

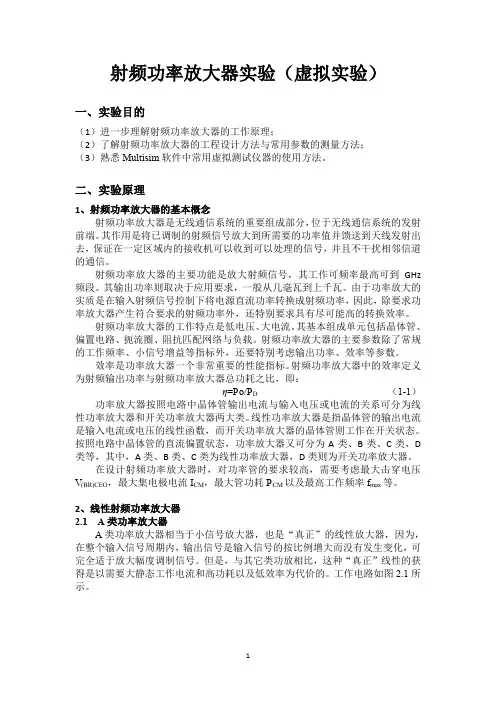

射频功率放大器实验（虚拟实验）一、实验目的（1）进一步理解射频功率放大器的工作原理；（2）了解射频功率放大器的工程设计方法与常用参数的测量方法；（3）熟悉Multisim软件中常用虚拟测试仪器的使用方法。
二、实验原理1、射频功率放大器的基本概念射频功率放大器是无线通信系统的重要组成部分，位于无线通信系统的发射前端。
其作用是将已调制的射频信号放大到所需要的功率值并馈送到天线发射出去，保证在一定区域内的接收机可以收到可以处理的信号，并且不干扰相邻信道的通信。
射频功率放大器的主要功能是放大射频信号，其工作可频率最高可到GHz 频段。
其输出功率则取决于应用要求，一般从几毫瓦到上千瓦。
由于功率放大的实质是在输入射频信号控制下将电源直流功率转换成射频功率，因此，除要求功率放大器产生符合要求的射频功率外，还特别要求具有尽可能高的转换效率。
射频功率放大器的工作特点是低电压、大电流。
其基本组成单元包括晶体管、偏置电路、扼流圈、阻抗匹配网络与负载。
射频功率放大器的主要参数除了常规的工作频率、小信号增益等指标外，还要特别考虑输出功率、效率等参数。
效率是功率放大器一个非常重要的性能指标。
射频功率放大器中的效率定义为射频输出功率与射频功率放大器总功耗之比，即：η=P o/P D （1-1）功率放大器按照电路中晶体管输出电流与输入电压或电流的关系可分为线性功率放大器和开关功率放大器两大类。
线性功率放大器是指晶体管的输出电流是输入电流或电压的线性函数，而开关功率放大器的晶体管则工作在开关状态。
按照电路中晶体管的直流偏置状态，功率放大器又可分为A类、B类、C类、D 类等，其中，A类、B类、C类为线性功率放大器，D类则为开关功率放大器。
在设计射频功率放大器时，对功率管的要求较高，需要考虑最大击穿电压V(BR)CEO，最大集电极电流I CM，最大管功耗P CM以及最高工作频率f max等。
2、线性射频功率放大器2.1 A类功率放大器A类功率放大器相当于小信号放大器，也是“真正”的线性放大器，因为，在整个输入信号周期内，输出信号是输入信号的按比例增大而没有发生变化，可完全适于放大幅度调制信号。
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的不断发展，射频功率放大器（RF Power Amplifier, 简称PA）作为无线通信系统中的关键组件，其性能的优劣直接影响到整个系统的性能。
因此，设计一款高性能的射频功率放大器显得尤为重要。
本文将介绍一种基于ADS（Advanced Design System）的射频功率放大器设计与仿真方法，以期为相关领域的研究人员和工程师提供一定的参考。
二、设计原理与方案1. 设计原理射频功率放大器的主要功能是将低功率的射频信号放大到适合传输的功率水平。
设计过程中需考虑的主要因素包括放大器的增益、效率、线性度以及稳定性等。
基于ADS的设计方法主要利用ADS软件进行电路仿真，通过优化电路参数，以达到设计目标。
2. 设计方案本文提出的设计方案主要包括以下几个步骤：（1）确定设计指标：根据系统需求，确定射频功率放大器的设计指标，如工作频率、增益、输出功率、效率等。
（2）选择器件：根据设计指标，选择合适的晶体管、电容、电感等器件。
（3）电路设计：利用ADS软件进行电路仿真，通过优化电路参数，以达到设计目标。
（4）仿真验证：对设计好的电路进行仿真验证，检查是否满足设计指标。
三、基于ADS的仿真过程1. 建立模型：在ADS软件中，根据选定的器件建立电路模型。
2. 参数设置：设置仿真参数，如工作频率、输入功率、负载阻抗等。
3. 仿真分析：进行电路仿真，分析放大器的增益、效率、线性度等性能指标。
4. 优化设计：根据仿真结果，对电路参数进行优化，以提高放大器的性能。
四、仿真结果与分析经过仿真验证，本文设计的射频功率放大器在以下几个方面表现出色：1. 增益：放大器的增益达到了设计要求，且在工作频率范围内保持稳定。
2. 效率：放大器的效率较高，达到了预期目标，有效提高了能量的利用率。
3. 线性度：放大器的线性度良好，输出信号失真较小，满足系统需求。
4. 稳定性：放大器在工作过程中表现出良好的稳定性，没有出现自激振荡等问题。
射频放大器电路设计32页PPT
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
射频放大器电路设计
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
射频放大器电路设计
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
射频功率放大器电路设计
本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图一、阻抗匹配设计大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA 将输出端匹配放在集成芯片外部，以减小芯片面积。
常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。
PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。
常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。
二、谐波抑制由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。
谐波抑制对于CE、FCC认证显得尤为重要。
由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。
不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。
上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。
使用无源滤波器实现谐波抑制有以下优点：l 简单直接，成本有优势l 良好的性能并且易于仿真l 可以同时实现阻抗匹配设计三、系统设计优化系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。
3.1 电源设计功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。
PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。
有必要也可以加扼流电感或磁珠来抑制电源噪声。
从SE2576L的结构框图可以看出，该PA一共由三级放大组成，每一级都单独供电，前面两级作为小信号电压增大以及开关偏置电路，其工作电流较小，最后一级功率放大，其电流很大。
干货DIY射频功率放大器——记录了全部过程

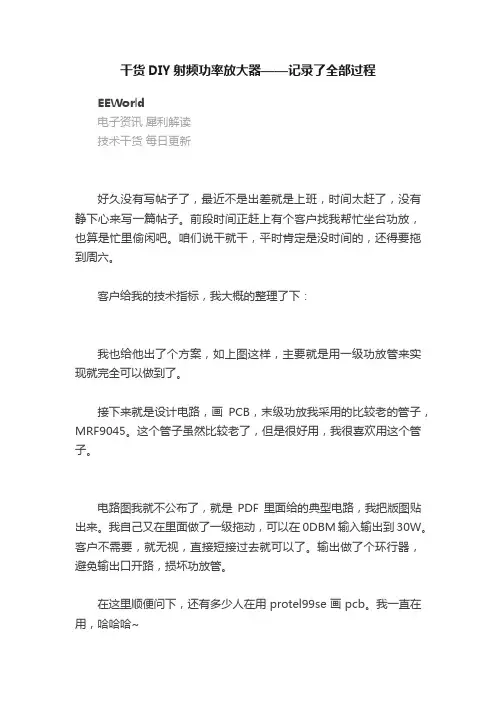

干货DIY射频功率放大器——记录了全部过程EEWorld电子资讯犀利解读技术干货每日更新好久没有写帖子了，最近不是出差就是上班，时间太赶了，没有静下心来写一篇帖子。
前段时间正赶上有个客户找我帮忙坐台功放，也算是忙里偷闲吧。
咱们说干就干，平时肯定是没时间的，还得要拖到周六。
客户给我的技术指标，我大概的整理了下：我也给他出了个方案，如上图这样，主要就是用一级功放管来实现就完全可以做到了。
接下来就是设计电路，画PCB，末级功放我采用的比较老的管子，MRF9045。
这个管子虽然比较老了，但是很好用，我很喜欢用这个管子。
电路图我就不公布了，就是PDF里面给的典型电路，我把版图贴出来。
我自己又在里面做了一级拖动，可以在0DBM输入输出到30W。
客户不需要，就无视，直接短接过去就可以了。
输出做了个环行器，避免输出口开路，损坏功放管。
在这里顺便问下，还有多少人在用protel99se画pcb。
我一直在用，哈哈哈~板子设计好了，下面就是画结构了，采用CAD，我画的不规范，因为没人教过，完全自学，能看懂就OK。
本来是打算发出去机加工的，厂家报价200每个，打样的价格。
由于客户目前需要1台，我算了算不划算，决定自己加工。
说干就干，等到周六早上起来就开始加工。
我的雕刻机搞起，控制软件采用mach3。
开料。
6061铝，雕刻机还是不行呀，太慢了，而且还不可以换刀，只好用一个刀慢慢的啃吧。
进过2个多小时，雏形终于出来了下面就是打孔攻丝，由于手里没有1.6mm的小铣刀，只好自己定位，用钻头开孔了。
还有侧面的TNC接头孔，慢慢的找定位。
盒子好了，还差上面的盖板，再找块2mm的铝板雕刻机切一个上盖板。
这里我找了下，手里有个2mm 的铣刀，刚刚好。
经过10多分钟，盖板也搞定了。
展示下最终成品。
自己手工打造的，还是挺满足的。
结构部分，到此结束，下面就是焊接，安装调试。
焊接，我早就焊好了，按装到盒子里面，调试。
用网分，测试902——928MHz的带内平坦度，还是蛮平的，但是这是小信号，不是最终的结果，仅供参考。
第3章---射频功率放大器
RL。另外当传输线从1端到2端有电流i通过时，传输线另 一导体上必然有电流为i，即i＝2u/RL。当传输线从1端到 2端有电流i通过时，传输线另一导体上必然有电流i从4端 流向3端，因为4端与1端相连，这个电流相当于从1端到3 端，结果信号源流入传输线输入端的总电流为2i。根据上 述分析可得，传输线变压器的输入阻抗如(3.3.14)所示。
图3.17 阻抗匹配网络的连接 图3.18 功率放大器组成框图
对阻抗匹配网络的基本要求是 1)将负载阻抗变换为与功放电路的要求相匹配的负载
阻抗，以保证射频功放电路能输出最大的功率。 2)能滤除不需要的各次谐波分量，以保证负载上能获
得所需频率的射频功率。 3)网络的功率传输效率要尽可能高，即匹配网络的损
可以采用同轴电缆、带状传输线、双绞线或高强度的 漆包线，磁心采用高频铁氧体磁环(MXO)或镍锌(NXO)。 频率较高时，采用镍锌材料。磁环直径小的只有几毫 米，大的有几十毫米，选择的磁环直径与功率大小有 关，一个15W功率放大器需要采用直径为10～20mm 的磁环。传输线变压器的上限频率可高达几千兆赫， 频率覆盖系数可以达到104。 一个1∶1的倒相传输线变压器的结构示意图如图3.23 所示，采用2根导线(1～2为一根导线，3～4为另一根 导线)，内阻为RS的信号源uS连接在1和3始端，负载 RL连接在2和4终端，引脚端2和3接地。
耗要小。 常用的射频功率放大器匹配网络有L形、π形和T形，有
时也采用电感耦合匹配网络。根据匹配网络的性质， 可将功率放大器分为非谐振功率放大器和谐振功率放 大器。非谐振功率放大器匹配网络采用高频变压器、 传输线变压器等非谐振系统，它的负载阻抗呈现纯电 阻性质。而谐振功率放大器的匹配网络是一个谐振系 统，它的负载阻抗呈现电抗性质。
图3.17 阻抗匹配网络的连接 图3.18 功率放大器组成框图
对阻抗匹配网络的基本要求是 1)将负载阻抗变换为与功放电路的要求相匹配的负载
阻抗，以保证射频功放电路能输出最大的功率。 2)能滤除不需要的各次谐波分量，以保证负载上能获
得所需频率的射频功率。 3)网络的功率传输效率要尽可能高，即匹配网络的损
可以采用同轴电缆、带状传输线、双绞线或高强度的 漆包线，磁心采用高频铁氧体磁环(MXO)或镍锌(NXO)。 频率较高时，采用镍锌材料。磁环直径小的只有几毫 米，大的有几十毫米，选择的磁环直径与功率大小有 关，一个15W功率放大器需要采用直径为10～20mm 的磁环。传输线变压器的上限频率可高达几千兆赫， 频率覆盖系数可以达到104。 一个1∶1的倒相传输线变压器的结构示意图如图3.23 所示，采用2根导线(1～2为一根导线，3～4为另一根 导线)，内阻为RS的信号源uS连接在1和3始端，负载 RL连接在2和4终端，引脚端2和3接地。
耗要小。 常用的射频功率放大器匹配网络有L形、π形和T形，有
时也采用电感耦合匹配网络。根据匹配网络的性质， 可将功率放大器分为非谐振功率放大器和谐振功率放 大器。非谐振功率放大器匹配网络采用高频变压器、 传输线变压器等非谐振系统，它的负载阻抗呈现纯电 阻性质。而谐振功率放大器的匹配网络是一个谐振系 统，它的负载阻抗呈现电抗性质。
3.3射频功率放大器电路设计实例
使用一条高阻抗的传输线（/4）代替。
因为MGA83563中两级放大器都是使用同一个电源，为 了防止从RF输出级到第一级的漏极之间的电源线产生 的反馈，应确保RF输出级到第一级的漏极之间的电源 线有非常好的旁路。否则，电路将变得不稳定。
连接到MGA83563的RF输入（引脚3）是直流接地电位。 在MGA83563的输入端，可以不使用隔直电容，除非有 一个DC电压出现在输入端。
开关输入/输出端（SW1和SW2）（引脚13和18）通过 50的传输线接到LNA或PA，传输线上不能传输直流 电压。
开关控制引脚（C1和C2）（引脚14和16）的开关关闭 控制电压为0V，导通电压为3～5V。当C1关闭时C2 一定要打开，反之，当C2关闭时C1一定要打开。
天线连接引脚端（Antenna）（引脚15）通过50的传 输线连接到天线，传输线上不能有直流电压。
时，不必使用扼流圈，节点内偏置约为2.2V，从而， 在VOUT输出端和其负载间需连接一个隔直电容，其值 大小应不小于100pF。
图3.3.6 AD8353应用电路图
AD8353 可 作 为 传 输 器 功 率 放 大 器 的 驱 动 器 （ 见 图 3.3.7）。这个放大器具有高反向隔离性能，也可作 为一个本机振荡器缓冲器使用，它还能作为窄带上 变频或下变频混频器的本机振荡器的驱动器（见图 3.3.8）。
CGB240内部结构方框图如图3.3.2所示，芯片内部包 含有2级放大器。
图3.3.2 CGB240 内部结构方框图 CGB240使用微带线（TRL）匹配的蓝牙射频功率放大器电路 和印制板图（PCB），如图3.3.3所示，在PCB中，VC1和VC2 连接在一起，VCtr1和VCtr2连接在一起。元器件参数见表3.3.3 。CGB240使用的分立元件匹配的蓝牙功率放大器电路和印制 板图如图3.3.4所示，元器件参数见表3.3.4。
因为MGA83563中两级放大器都是使用同一个电源，为 了防止从RF输出级到第一级的漏极之间的电源线产生 的反馈，应确保RF输出级到第一级的漏极之间的电源 线有非常好的旁路。否则，电路将变得不稳定。
连接到MGA83563的RF输入（引脚3）是直流接地电位。 在MGA83563的输入端，可以不使用隔直电容，除非有 一个DC电压出现在输入端。
开关输入/输出端（SW1和SW2）（引脚13和18）通过 50的传输线接到LNA或PA，传输线上不能传输直流 电压。
开关控制引脚（C1和C2）（引脚14和16）的开关关闭 控制电压为0V，导通电压为3～5V。当C1关闭时C2 一定要打开，反之，当C2关闭时C1一定要打开。
天线连接引脚端（Antenna）（引脚15）通过50的传 输线连接到天线，传输线上不能有直流电压。
时，不必使用扼流圈，节点内偏置约为2.2V，从而， 在VOUT输出端和其负载间需连接一个隔直电容，其值 大小应不小于100pF。
图3.3.6 AD8353应用电路图
AD8353 可 作 为 传 输 器 功 率 放 大 器 的 驱 动 器 （ 见 图 3.3.7）。这个放大器具有高反向隔离性能，也可作 为一个本机振荡器缓冲器使用，它还能作为窄带上 变频或下变频混频器的本机振荡器的驱动器（见图 3.3.8）。
CGB240内部结构方框图如图3.3.2所示，芯片内部包 含有2级放大器。
图3.3.2 CGB240 内部结构方框图 CGB240使用微带线（TRL）匹配的蓝牙射频功率放大器电路 和印制板图（PCB），如图3.3.3所示，在PCB中，VC1和VC2 连接在一起，VCtr1和VCtr2连接在一起。元器件参数见表3.3.3 。CGB240使用的分立元件匹配的蓝牙功率放大器电路和印制 板图如图3.3.4所示，元器件参数见表3.3.4。
射频放大器电路设计
01
02
03
晶体管
选择合适的晶体管类型和 型号，考虑其增益、带宽、 功率容量等参数。
电阻、电容、电感
根据电路需求选择合适的 电阻、电容和电感，确保 电路性能稳定。
调谐网络
根据工作频率和带宽需求， 设计调谐网络以实现最佳 性能。
阻抗匹配
输入阻抗匹配
通过匹配网络将源阻抗与 放大器输入阻抗匹配，提 高信号传输效率。
共集放大器
总结词
共集放大器是一种常用的射频放大器电路设计，具有高输入阻抗、低输出阻抗和电流增 益的特点。
详细描述
共集放大器采用共集电极放大方式，将输入信号通过晶体管基极进行放大，并通过发射 极输出。由于其电流增益较高，适用于对电流变化敏感的信号处理，同时具有较好的输
入阻抗和低输出阻抗性能。
功率放大器
雷达系统用放大器设计
总结词
雷达系统用放大器设计主要关注高输出功率和稳定性 ，以确保雷达系统的探测距离和准确性。
详细描述
在雷达系统用放大器设计中，高输出功率和稳定性是 关键的设计指标。为了实现高输出功率，设计师通常 会选择大功率晶体管和适当的电路结构。同时，为了 提高稳定性，需要采取有效的散热措施和电路保护措 施，以防止放大器过热或损坏。此外，还需要对放大 器的相位噪声、谐波失真等进行优化，以确保雷达系 统的探测距离和准确性。
THANKS FOR WATCHING
感谢您的观看
输出阻抗匹配
将放大器输出阻抗与负载 阻抗匹配，确保最大功率 传输。
共轭匹配
采用共轭匹配方式，使信 号在传输过程中保持恒定 幅度和相位。
噪声与增益
噪声系数
分析电路中噪声的来源，如热噪 声、散弹噪声等，并采取措施降 低噪声系数。
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RFPA）是现代无线通信系统中的关键部件之一。
设计一款性能优异的射频功率放大器对提升整个通信系统的性能具有重大意义。
本文以ADS （Advanced Design System）软件为平台，对射频功率放大器进行设计与仿真，旨在为实际产品开发提供理论依据和设计指导。
二、设计目标与要求在设计射频功率放大器时，我们主要关注以下几个方面的性能指标：增益、输出功率、效率、线性度以及稳定性。
根据实际需求，我们设定了以下设计目标：1. 增益：在所需频段内，保持较高的功率增益；2. 输出功率：满足实际应用中对输出功率的需求；3. 效率：提高功率附加效率（PAE），以降低能耗；4. 线性度：在保证增益的同时，尽可能减小失真，提高线性度；5. 稳定性：确保放大器在宽频带内稳定工作。
三、设计思路与原理在ADS软件中，我们采用微波晶体管作为功率放大的核心器件。
根据其工作原理和实际需求，设计思路如下：1. 选择合适的晶体管：根据设计目标和应用需求，选择具有高功率、高效率和高线性度的晶体管；2. 设计电路拓扑结构：根据晶体管的特性，设计合适的电路拓扑结构，如共源、共栅等；3. 优化匹配网络：通过优化输入输出匹配网络，提高放大器的增益、效率以及线性度；4. 仿真验证：利用ADS软件进行仿真验证，对设计结果进行评估和优化。
四、具体设计与仿真1. 晶体管选择与电路拓扑设计根据设计目标和应用需求，我们选择了某型号的微波晶体管作为功率放大的核心器件。
根据其特性，我们设计了共源结构的电路拓扑。
2. 匹配网络设计与优化为了获得高增益、高效率和良好的线性度，我们设计了输入输出匹配网络。
通过优化匹配网络的元件参数，使得晶体管在所需频段内具有最佳的匹配性能。
同时，我们还采用了负载牵引技术，进一步优化了输出匹配网络。
3. 仿真验证与结果分析利用ADS软件进行仿真验证，我们将设计好的电路模型导入ADS中，设置仿真参数和条件。

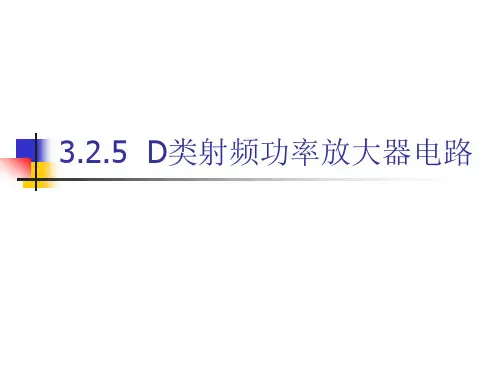

3.2.5 D类射频功率放大器电路
图3.2.6中的晶体管也可以采用两只FET功率管代替， 组成FET D类射频功率放大器电路。功率管可采用N沟 道增强型MOS场效应管（NEMOSFET），VGS(th) ＞0。 对于功率管NEMOSFET，导通时漏源极间仅有一个很 小的导通电阻Ron，因此VDS≈0；而截止时基本上是 iD=0，接近理想开关状态。 D类射频功率放大器采用单电源双管工作时，由于LC 串联回路中的电容C不足够大，很难在VT1截止以后给 VT2供电，并促使VT2饱和。若改为双电源供电，则又 增加了电路的复杂性。同时，由于功率管极间电容和 电路中的分布电容，将使功率管在导通至截止和截止 至导通的开关转换期间uDS（或uCE）和iD（或iC）均不 为零，从而使实际的效率降低。
3.2.5 D类射频功率放大器电路
B、C类射频功率放大器是通过减小功率管的导通时间，即 减小导通角来提高效率的。但是，的减小是有限度的。 因为减小时，虽效率提高了，但基波振幅Icm却减小了， 从而使输出功率下降，二者相互制约。从上述分析中可以 看出，功率消耗在管子上的原因是集电极电流iC流过功率 管时，功率管集射极间电压uCE不为零。功率管的管耗PT为
传输线变压器的特性阻抗ZC是由它的结构决定的。当 负载电阻RL=ZC时，传输线处于行波状态，传输线始端 的输入阻抗Ri=ZC。若不计传输线的损耗，则可以忽略 沿线传输能量的衰减。当传输线长度满足小于1/8波长 的条件时，可以忽略沿线传输相位的变化。在满足以 上条件时，可以近似认为传输线变压器的始端电压等 于终端电压，即u1=u2；两传输线电流相等，方向相反， 即I1=I2，如图3.2.13（b）所示。 传输线变压器在高频时以传输线的方式传输能量，传 输线变压器的上限频率受传输线线长L的限制，应满 足 L≤ ，否则应考虑传输过程中的损耗和相移。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HPMX3003的1.5～2.5GHz应用电路如图3.3.5所示。该 图在LNA输入（LNAin）和LNA输出（LNAout）的电感 参数可根据工作频率范围调整（例如在1900MHz时为 5nH，在2400MHz时为2.5nH）。 图3.3.5中引脚1，2，3，5，6，9，10，12，16，17， 19，20，23，24为接地端。接地引脚是器件的主要散 热通道，使用多个通孔的连接形式，使寄生电感最小。 功率放大器输入端（PA in）（引脚4）射频输入功率 为+4dBm，输入端连接50的传输线，外接大于24pF 的隔直电容。偏置电压通过500电阻接入一个100pF 电容旁路到地。 功率放大器（PA out）（引脚21，22和25）射频输出 功率为+27dBm，偏置电压通过电感线圈接入。
图3.3.1 900MHz/1.9GHz/2.5GHz的功率放大器电路和元器件布局图
电源电压通过引脚6加到第二级FET的漏极，并与RF输 出连接。电感L3（RFC）被用来隔离RF输出信号到直流 电源去，并在电感RFC的电源端加一个旁路电容C4滤 去高频信号。在输出端的隔直电容C3防止电源电压加 到下一级电路。 为了防止输出功率的损耗，在工作频带上电感RFC的值 （即电抗）为几百欧姆。在更高的工作频率时，可以 使用一条高阻抗的传输线（/4）代替。
图
3.3.6 AD8353应用电路图
AD8353可作为传输器功率放大器的驱动器（见图 3.3.7）。这个放大器具有高反向隔离性能，也可作 为一个本机振荡器缓冲器使用，它还能作为窄带上 变频或下变频混频器的本机振荡器的驱动器（见图 3.3.8）。
图3.3.7 作为功率放大器的驱动器
图3.3.8 作为本机振荡器的驱动器
④ 散热 MGA83563的直流功率消耗为0.5W，已接近SOT-363 的超小型封装的极限。因此，必须非常小心地对 MGA83563进行充分散热。推荐使用一个有较多通孔的 较薄的PCB，并在通孔上镀上较厚的金属层，以提供更 低的阻值和更好的散热条件。 不推荐使用0.031英寸厚的电路板，理由是在散热和电 气特性上存在问题。
因为MGA83563中两级放大器都是使用同一个电源，为 了防止从RF输出级到第一级的漏极之间的电源线产生 的反馈，应确保RF输出级到第一级的漏极之间的电源 线有非常好的旁路。否则，电路将变得不稳定。 连接到MGA83563的RF输入（引脚3）是直流接地电位。 在MGA83563的输入端，可以不使用隔直电容，除非有 一个DC电压出现在输入端。
一个覆盖900MHz/1.9GHz/2.5GHz的功率放大器电路和 元器件布局图如图3.3.1所示，元器件参数见表3.3.1。 电路是组装在0.031英寸的FR-4印制板上。C5（1000pF） 是旁路电容器，用来消除加在与VCC连接的电源线上的 级间反馈。 MGA83563第一级FET的漏极连接到引脚1，电源电压 VCC通过电感线圈L2连接在漏极上，电感线圈的电源端 被旁路到地。这个级间电感线圈用来完成在第一级放 大器和第二级放大器之间的匹配。电感线圈L2的数值 取决于MGA83563特定的工作频率，L2的数值可以根据 工作频率选择。电感L2的数值也与印制电路板材料、 厚度和RF电路的版面设计有关。
3.3.2 基于CGB240的蓝牙功率放大器电路
CGB240是一个蓝牙射频功率放大器，其符合IEEE 802.11b标准，可以应用于蓝牙（1级）、家庭RF、 WLAN、无绳电话、2.4～2.5GHz ISM频带等无线系统 中。 CGB240采用单电源供电，工作电压范围为2.0～5.5V， 当电源电压VCC=3.3V时，输出功率Po为23dBm，电流 为40～160mA，CGB240总的功率增加效率（PAE）为 50％，采用4级模拟功率控制。在低功率模式，具有高 的PAE，可以达到16dBm/30％。输出功率可通过一个 模拟控制电压（VCTR）来调整。CGB240采用简单的 外部输入、级间和输出匹配电路，并具有高的谐波抑 制能力（典型值>35dBc）。 CGB240采用TSSOP-10封装，引脚功能见表3.3.2。
③ 接地 所有MGA83563的外围元器件的布局以MGA83563的引 脚焊盘为核心。 适当的接地才能保证电路得到最好的性能和维持器件 工作的稳定性。MGA83563全部的接地引脚端通过通孔 被连接到PCB背面的RF接地面。每一个通孔将被设置 紧挨着每个接地引脚，以保证好的RF接地。使用多个 通孔可进一步最小化接地路径的电感。 接地引脚端的PCB 焊盘在封装体下面没有连接在一起， 以减少连接到多级放大器的接地引脚端，从而减少级 间不需要的反馈。每个接地引脚端都应该有它独立的 接地路径。注意，PCB导线应尽量不要设计隐藏在芯片 封装下面。
① PCB版面MGA83563封装引脚焊盘的尺寸 建议采用推荐使用的微型SOT-363（SC-70）封装的印 制电路板引脚焊盘。该设计提供大的容差，可以满足 自动化装配设备的要求，并能够减少寄生效应，保证 MGA83563的高频性能。 ② PCB材料的选择 对于频率为3GHz的无线应用来说，可选择型号为FR-4 或G-10印制电路板材料，典型的单层板厚度是0.020～ 0.031英寸，多层板一般使用电介质层厚度在0.005～ 0.010英寸之间。更高的频率应用例如5.8GHz，建议使 用PTFE/玻璃的电介质材料的印制电路板。
开关输入/输出端（SW1和SW2）（引脚13和18）通过 50的传输线接到LNA或PA，传输线上不能传输直流 电压。 开关控制引脚（C1和C2）（引脚14和16）的开关关闭 控制电压为0V，导通电压为3～5V。当C1关闭时C2 一定要打开，反之，当C2关闭时C1一定要打开。 天线连接引脚端（Antenna）（引脚15）通过50的传 输线连接到天线，传输线上不能有直流电压。
CGB240内部结构方框图如图3.3.2所示，芯片内部包 含有2级放大器。
图3.3.2 CGB240 内部结构方框图 CGB240使用微带线（TRL）匹配的蓝牙射频功率放大器电路 和印制板图（PCB），如图3.3.3所示，在PCB中，VC1和VC2 连接在一起，VCtr1和VCtr2连接在一起。元器件参数见表3.3.3 。CGB240使用的分立元件匹配的蓝牙功率放大器电路和印制 板图如图3.3.4所示，元器件参数见表3.3.4。
AD8353可广泛应用于VCO缓冲器、通用TX/RX放大器、 功率放大器预驱动器和低功耗天线驱动器中。 AD8353应用电路原理图、元器件布局图和印制板图如 图3.3.6所示。该电路采用2.7～5.5V的单电源供电。电 源用0.47F和100pF的电容去耦。C1和C2为隔直电容， 注意L1是射频扼流圈，仅在VCC=3V时使用，推荐值为 100nH，用于提高输出级的电流。由于AD8353的输出 端VOUT（引脚7）是输出放大器的集电极，当VCC=5V 时，不必使用扼流圈，节点内偏置约为2.2V，从而， 在VOUT输出端和其负载间需连接一个隔直电容，其值 大小应不小于100pF。
3.3.4 基于AD8353的100MHz～2.7GHz
功率放大器驱动电路
AD8353是工作频率为100MHz～2.7GHz的宽带固定增 益的线性放大器，采用CP-8封装，AD8353内部具有二 级反馈放大器，有并联和串联两种反馈。第一级产生 大约10dB的增益。第二级是PNP-NPN达林顿输出级， 它也产生大约10dB的增益。单端输入单端输出，输入 端和输出端的阻抗为50，可直接插入在一个50的系 统中应用。 器件工作在900MHz时，有20dB的增益，输出三阶截点 （OIP3）大于23dBm，噪声系数为5.3dB，反向隔离 度为35dB。工作在2.7GHz时，有15.6dB的增益， OIP3为19dBm，噪声系数为6.8dB，反向隔离度为 30dB。
MGA83563的输出阻抗内部匹配为50，容易与负载阻 抗匹配。可以采用一个并联的电容和串联的传输线组 成的一个匹配网络，匹配输出为50。 MGA83563内部的输入阻抗匹配对很多应用都是很适合 的。如果需要改善输入回波损耗，需要一个更好的输 入匹配的话，只需要简单地串联一个电感即可。 在设计MGA83563印制电路板的时候，PCB版面设计应 综合考虑电气特性、散热和装配。

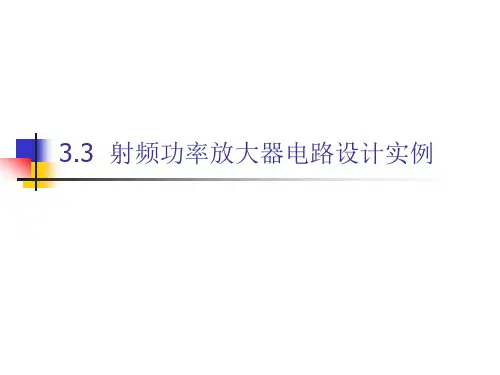

3.3 射频功率放大器电路设计实例
3.3.1 基于MGA83563的 900MHz/1.9GHz/2.5GHz功率放大器电路
ቤተ መጻሕፍቲ ባይዱ
MGA83563是中功率GaAs RFIC放大器，内部由两级 FET功放电路组成，设计应用在频率范围为0.5～6GHz 的发射机的驱动级和输出级。MGA83563工作电压为 +3V，能提供+22dBm（158mW）的功率输出，具有 37％的功率效率（PAE），输出P1dB为19.2dBm，输 出OIP3为29dBm，放大器的输出内部匹配在50， MGA83563适合以电池为电源的个人通信设备应用，例 如无线数据、蜂窝电话和PCS。 MGA83563采用SOT-363（SC-70）封装，引脚1为电 源电压（Vd1），引脚2, 4, 5为地（GROUND），引脚 3为输入端（INPUT），引脚6为输出端和电源电压 （OUTPUT and Vd2）。
图3.3.5 HPMX3003的1.5～2.5GHz应用电路（图中参数为在2.4GHz的应用）
第1级功率放大器漏极偏置电压输入端（VD1）（引脚 7）连接一个100pF的旁路电容。 第2级功率放大器栅极偏置电压输入端（VG2）（引脚 27）通过10电阻提供偏置，引脚端连接一个10pF的 电容旁路到地，电源端连接一个1000pF的电容旁路到 地。 低噪声放大器输入（LNA in）（引脚11）使用50的 传输线与开关引脚13连接，射频输入信号为20dBm， 输入隔直电容大于24pF。 低噪声放大器输出（LNA out）（引脚8）端的射频输 出信号为7dBm，偏置电压通过电感线圈、10电阻 接入，并连接100pF和1000pF旁路电容器，工作电压 为3～5V，电流消耗为5mA。
