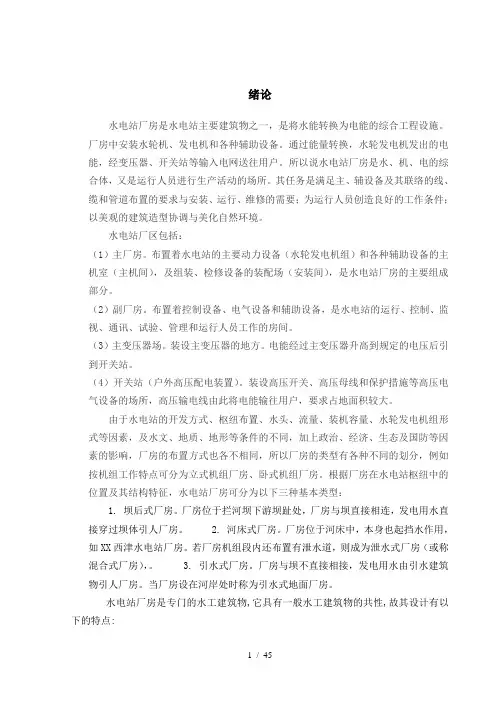

绪论水电站厂房是水电站主要建筑物之一，是将水能转换为电能的综合工程设施。
厂房中安装水轮机、发电机和各种辅助设备。
通过能量转换，水轮发电机发出的电能，经变压器、开关站等输入电网送往用户。
所以说水电站厂房是水、机、电的综合体，又是运行人员进行生产活动的场所。
其任务是满足主、辅设备及其联络的线、缆和管道布置的要求与安装、运行、维修的需要；为运行人员创造良好的工作条件；以美观的建筑造型协调与美化自然环境。
水电站厂区包括：（1）主厂房。
布置着水电站的主要动力设备（水轮发电机组）和各种辅助设备的主机室（主机间），及组装、检修设备的装配场（安装间），是水电站厂房的主要组成部分。
（2）副厂房。
布置着控制设备、电气设备和辅助设备，是水电站的运行、控制、监视、通讯、试验、管理和运行人员工作的房间。
（3）主变压器场。
装设主变压器的地方。
电能经过主变压器升高到规定的电压后引到开关站。
（4）开关站（户外高压配电装置）。
装设高压开关、高压母线和保护措施等高压电气设备的场所，高压输电线由此将电能输往用户，要求占地面积较大。
由于水电站的开发方式、枢纽布置、水头、流量、装机容量、水轮发电机组形式等因素，及水文、地质、地形等条件的不同，加上政治、经济、生态及国防等因素的影响，厂房的布置方式也各不相同，所以厂房的类型有各种不同的划分，例如按机组工作特点可分为立式机组厂房、卧式机组厂房。
根据厂房在水电站枢纽中的位置及其结构特征，水电站厂房可分为以下三种基本类型：1. 坝后式厂房。
厂房位于拦河坝下游坝趾处，厂房与坝直接相连，发电用水直接穿过坝体引人厂房。
2. 河床式厂房。
厂房位于河床中，本身也起挡水作用，如XX西津水电站厂房。
若厂房机组段内还布置有泄水道，则成为泄水式厂房（或称混合式厂房），。
3. 引水式厂房。
厂房与坝不直接相接，发电用水由引水建筑物引人厂房。
当厂房设在河岸处时称为引水式地面厂房。
水电站厂房是专门的水工建筑物,它具有一般水工建筑物的共性,故其设计有以下的特点:（1）厂房内安装水轮机发电机组和辅助设备,以及控制操作和进行量测的设备,主要任务是发电,所以厂房设计必须保证机电设备的安全运行和提供良好的维护条件。

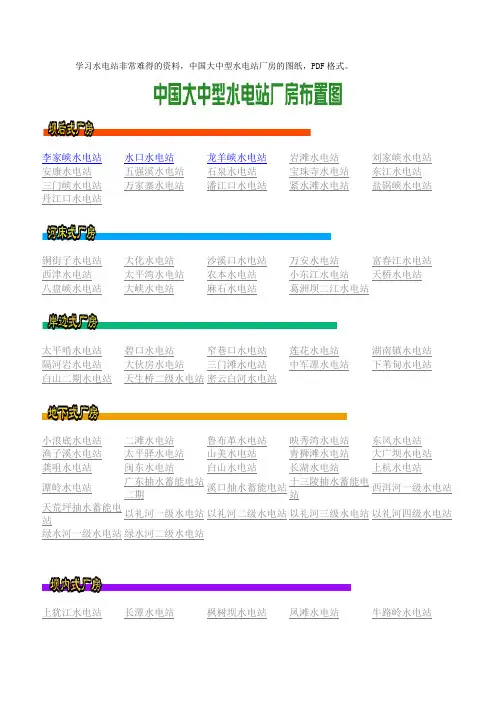

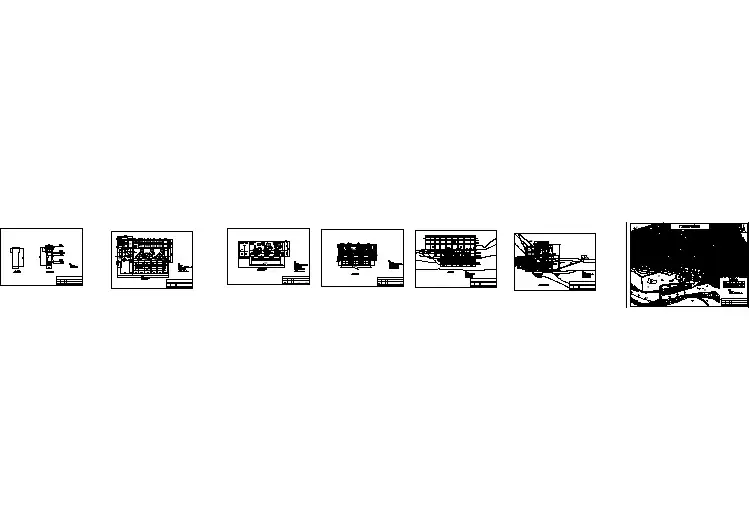

学习水电站非常难得的资料，中国大中型水电站厂房的图纸，PDF格式。
李家峡水电站水口水电站龙羊峡水电站岩滩水电站刘家峡水电站安康水电站五强溪水电站石泉水电站宝珠寺水电站东江水电站三门峡水电站万家寨水电站潘江口水电站紧水滩水电站盐锅峡水电站丹江口水电站
铜街子水电站大化水电站沙溪口水电站万安水电站富春江水电站西津水电站太平湾水电站农本水电站小东江水电站天桥水电站八盘峡水电站大峡水电站麻石水电站葛洲坝二江水电站
太平哨水电站碧口水电站窄巷口水电站莲花水电站湖南镇水电站隔河岩水电站大伙房水电站三门滩水电站中军潭水电站下苇甸水电站白山二期水电站天生桥二级水电站密云白河水电站
小浪底水电站二滩水电站鲁布革水电站映秀湾水电站东风水电站渔子溪水电站太平驿水电站山美水电站青狮滩水电站大广坝水电站龚咀水电站闽东水电站白山水电站长湖水电站上杭水电站
潭岭水电站广东抽水蓄能电站
二期
溪口抽水蓄能电站
十三陵抽水蓄能电
站
西洱河一级水电站
天荒坪抽水蓄能电
站
以礼河一级水电站以礼河二级水电站以礼河三级水电站以礼河四级水电站绿水河一级水电站绿水河二级水电站
上犹江水电站长潭水电站枫树坝水电站凤滩水电站牛路岭水电站
新安江水电站漫湾水电站乌江渡水电站池潭水电站。
水电站厂房平面尺寸计算及布置3.1主厂房总长度的确定主厂房总长度包括机组段长度、端机组段长度和安装厂长度。
3.1.1机组段长度机组段长度由蜗壳、尾水管、发电机等设备在垂直水流方向上的尺寸决定，同时还应考虑机组附属设备及主要通道、吊物孔的布置及所需尺寸。
机组段长度：1x x L L L +-=+x L +——机组段+x 方向的最大长度x L -——机组段-x 方向的最大长度1）蜗壳层：118.39 1.29.59x L R mδ+=+=+=式(3.1)21 6.45 1.27.65x L R mδ-=+=+=式(3.2)上式中：1δ-----蜗壳外部混凝土厚度，取为1.2米1R -----蜗壳+x 方向最大尺寸，由前面水轮机部分知：1R =8.39米2R -----蜗壳-x 方向最大尺寸，由前面水轮机部分知：2R =6.45米2）尾水管层：211.152/2 1.87.3762x x L L B m δ+-==+=+=式(3.3)上式中：1δ-----尾水管边墩混凝土厚度，取为1.8米3）发电机层：2314.62/2/20.48.722x x L L D b m δ+-==++=++=式(3.4)上式中：3δ-----发电机风罩壁厚，取为0.4米2D -----发电机风罩内径，由水轮机部分知2D =14.6米b -----两台机组之间风罩外壁的净距，取为2.0米综上计算，x x L L +-、分别取以上三结果中的最大值，即：19.598.718.29x x L L L m +-=+=+=式(3.5)3.1.2端机组段增加的长度l∆考虑到采用一台起重机吊装发电机转子或进水阀时应保证机组中心线或进水阀中心线在吊钩极限位置以内并有0.2～0.3米的裕量。
按经验有l ∆=（0.2～1）1D ，取为l ∆=0.61D =0.6⨯4.1=2.46米，则：主机房长度=1nL l +∆=6×18.29+2.46＝112.2m取为113米式(3.6)3.1.3安装厂的长度主要考虑一台机组扩大性检修要求，满足放置发电机转子、上机架、下机架、水轮机转轮、顶盖、推力轴承支架等，由经验有2L =（1~2）1L 则：2L =1.51L =1.5⨯18.29=27.5m 式(3.7)3.1.4主厂房的总长度L=113+27.5=140.5m式(3.8)3.2厂房宽度的确定以机组中心线为界，厂房宽度B 可分为上游侧宽度s B 和下游侧宽度x B 两部分：s x B B B =+1)上游侧宽度：23114.60.4 5.413.122s D B A m δ=++=++=式(3.9)上式中：考虑到通道的宽度及辅助设备的宽度A 1＝5.4m 2）下游侧宽度：23214.60.429.722x D B A m δ=++=++=式(3.10)综上计算，厂房宽度13.19.722.8s x B B B m=+=+=式(3.11)3.3厂房高度的确定1)机组的安装高程097.60.133 1.025/298.22T w s b H m ∇=∇++=++=式(3.12)2)尾水管底板高程0198.2 1.02510.66872T b h m ∇=∇--=--=式(3.13)3）进水阀层地面高程231298.23392.2r h m∇=∇--=--=式(3.14)上式中：3∇-----钢管中心线高程，398.2∇=∇=m1r -----引水钢管半径，13r m =2h -----钢管底部至地面高度，考虑到作为通道，因此高度取为3米4）水轮机层地面高程42398.2 2.581101.78T r h m ∇=∇++=++=式(3.15)上式中：2r -----蜗壳进口段半径3h -----蜗壳上部混凝土厚度，由于是金属蜗壳，所以取3 1.0h m=5）发电机层地面高程5445101.7827110.78111h h m m∇=∇++=++==式(3.16)上式中：4h -----水轮机机坑进人门高度，可取1.8---2.0m ，知4 2.0h m=5h -----机坑进人门上部应留的尺寸，取7米由上可知发电机层高程大于千年一遇洪水位，满足高程要求。
