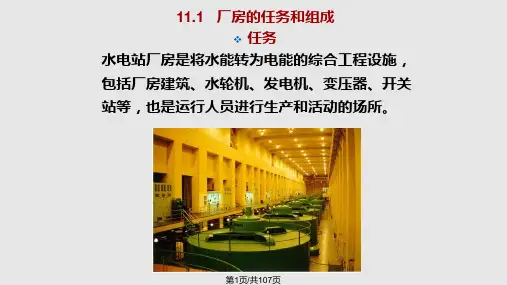

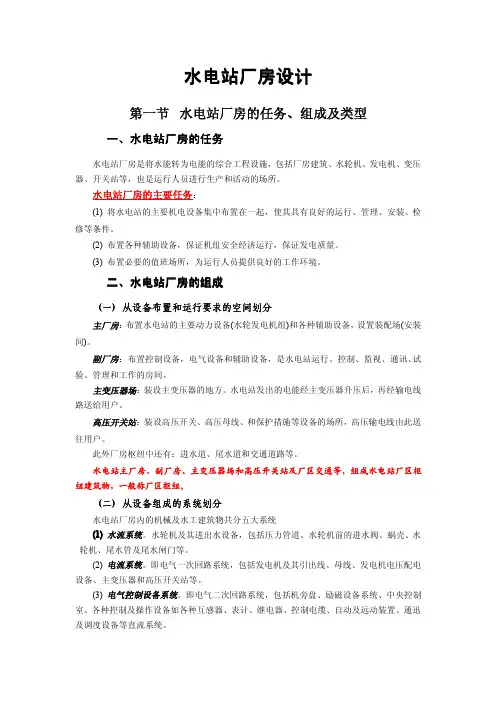

水电站厂房设计第一节水电站厂房的任务、组成及类型一、水电站厂房的任务水电站厂房是将水能转为电能的综合工程设施，包括厂房建筑、水轮机、发电机、变压器、开关站等，也是运行人员进行生产和活动的场所。
水电站厂房的主要任务：(1)将水电站的主要机电设备集中布置在一起，使其具有良好的运行、管理、安装、检修等条件。
(2)布置各种辅助设备，保证机组安全经济运行，保证发电质量。
(3)布置必要的值班场所，为运行人员提供良好的工作环境。

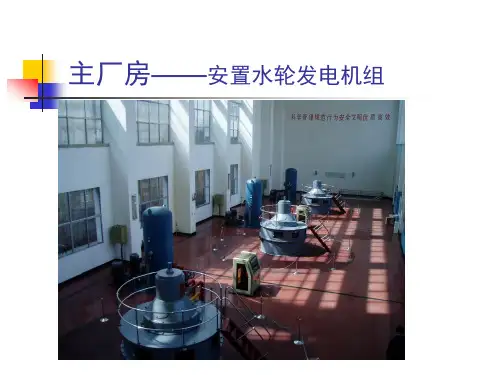

二、水电站厂房的组成(一)从设备布置和运行要求的空间划分主厂房：布置水电站的主要动力设备(水轮发电机组)和各种辅助设备，设置装配场(安装间)。
副厂房：布置控制设备，电气设备和辅助设备，是水电站运行、控制、监视、通讯、试验、管理和工作的房间。
主变压器场：装设主变压器的地方。
水电站发出的电能经主变压器升压后，再经输电线路送给用户。
高压开关站：装设高压开关、高压母线、和保护措施等设备的场所，高压输电线由此送往用户。
此外厂房枢纽中还有：进水道、尾水道和交通道路等。
水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等，组成水电站厂区枢纽建筑物，一般称厂区枢纽。
(二)从设备组成的系统划分水电站厂房内的机械及水工建筑物共分五大系统(1)水流系统。
水轮机及其进出水设备，包括压力管道、水轮机前的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。
(2)电流系统。
即电气一次回路系统，包括发电机及其引出线、母线、发电机电压配电设备、主变压器和高压开关站等。
(3)电气控制设备系统。
即电气二次回路系统，包括机旁盘、励磁设备系统、中央控制室、各种控制及操作设备如各种互感器、表计、继电器、控制电缆、自动及远动装置、通迅及调度设备等直流系统。
(4)机械控制设备系统。
包括水轮机的调速设备，如接力器及操作柜，事故阀门的控制设备，其它各种闸门、减压阀、拦污栅等操作控制设备。
(5)辅助设备系统。
包括为了安装、检修、维护、运行所必须的各种电气及机械辅助设备，如厂用电系统(厂用变压器、厂用配电装置、直流电系统)，油系统、气系统、水系统，起重设备，各种电气和机械修理室、试验室、工具间、通风采暖设备等。
水电站厂房组成(设备组成)(三)从水电站厂房的结构组成划分1．平面：主机室+安装间主机室：水轮发电机组及辅助设备布置在主机室，是运行和管理的主要场所；安装间：是水电站机电设备卸货、拆箱、组装、检修时使用的场地。
2．垂面：上部结构+下部结构(以发电机层楼板面为界)厂房横剖面图上部结构：与工业厂房基本相似，基本上是板、梁、柱结构系统；下部结构：大体积混凝土结构，布置过流系统，是厂房的基础。

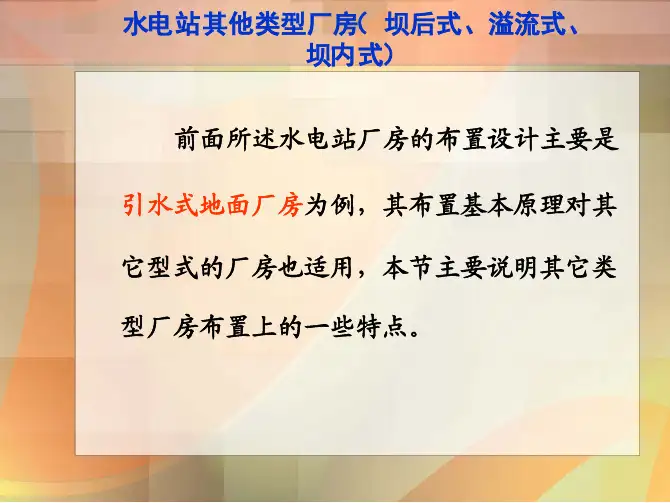

三、水电站厂房的基本类型(一)根据厂房与挡水建筑物的相对位置及其结构特征，可分为三种基本类型：1．引水式厂房特征：发电用水来自较长的引水道，厂房远离挡水建筑物，一般位于河岸。
如若将厂房建在地下山体内，则称为地下厂房。
我国的第一座水电站——云南昆明石龙坝引水电站2．坝后式厂房特征：厂房位于拦河坝的下游，紧接坝后，在结构上与大坝用永久缝分开，发电用水由坝内高压管道引入厂房。
坝后厂房有时为了解决泄水建筑物布置与厂房建筑物布置之间的矛盾，可将厂房布置成以下型式：(1)溢流式厂房。
将厂房顶作为溢洪道，成为坝后溢流式厂房。
溢流厂房(2)坝内式厂房。
厂房移入溢流坝体空腹内。
坝内厂房凤滩坝内厂房3．河床厂房厂房位于河床中，成为挡水建筑物的一部分。
河床式厂房(二)按机组主轴的装置方式分：立式机组厂房和卧式机组厂房。
第二节水电站厂房设计程序我国大中型水电站的设计一般分四个阶段：预可行性研究、可行性研究、招标设计、施工详图。
预可行性研究：在河流规划和地区电力负荷发展预测的基础上，对拟建电站的建设条件进行研究，该水电站在近期兴建的必要性、技术上的可行性和经济上的合理性。
此阶段对厂房不进行具体设计，只选定电站的规模，初选枢纽布置和厂房型式，绘出厂房在枢纽中的位置。
可行性研究：通过方案比较选定枢纽的总体布置及其参数，决定建筑物的型式和控制尺寸，选择施工方案、进度和总布置，并编制工程投资预算，阐明工程效益。
此阶段中，对厂房设计要求是根据选定机组机型、电气主接线图及主要机电设备，初步决定厂房的型式、布置及轮廓尺寸，绘出厂区及厂房布置图，进行厂房稳定计算及必要的结构分析，提出厂房工程地质处理措施。
招标设计：对可行性研究中遗留进行必要的修改和补充，落实选定方案工程建设的技术、施工措施，提出较详细的工程图纸和分项工程的工程量，提出施工、制造与安装的工艺技术要求以及永久设备购置清单，编制招标文件。
施工详图：陆续对各项结构进行细部设计和结构计算，并拟定具体的施工方法，绘出施工详图。
在此阶段，要进行厂房每个构件的细部设计和结构计算，最终确定厂房各部分尺寸。
对于招标设计中的基本决定，一般不会有重大改变。
第三节水轮发电机一、发电机类型及传力方式(一)悬挂式发电机推力轴承位于转子上方，支承在上机架上。
发电机的传力方式为：转动部分重量(发电机转子、励磁机转子、水轮机转轮)——推力头——推力轴承——定子外壳——机座；固定部分重量(推力轴承、上机架、发电机定子、励磁机定子)——定子外壳——机座。
悬挂式发电机(二)伞式发电机推力轴承位于转子下方，设在下机架上。
1．普通伞式。
有上下导轴承。
发电机的传力方式为：机组转动部分的重量——推力头和推力轴承——下机架——机座。
上机架只支撑上导轴承和励磁机定子。
2．半伞式。
有上导轴承，无下导轴承。
发电机通常将上机架埋入发电机层地板以下。
3．全伞式。
无上导轴承，有下导轴承。
机组转动部分的重量通过推力轴承的支撑结构传到水轮机顶盖上，通过顶盖传给水轮机座环。
二、发电机的励磁系统作用：向发电机转子供给形成磁场的直流电源。
励磁系统：励磁机、励磁盘(1)励磁机——直流发电机。
励磁方式有采用与水轮发电机同轴的励磁机的直接励磁系统。
(2)励磁盘——控制设备和自动调整装置的配电盘。
作用是：控制和调整水轮发电机的励磁电流。
每台发电机一般有3~5块励磁盘。
三、发电机的支承结构(机座或机墩)1．机座作用：将发电机支承在预定位置上，并为机组的运行、维护、安装和检修创造条件。
2．要求：具有足够的强度和刚度，具有良好的抗振性能。
3．常见的机座形式：(1)圆筒式机座：结构形式为厚壁钢筋混凝土圆筒，其壁厚在1m以上。
优点：刚度较大，抗振、抗扭性能较好。
缺点：水轮机直径较小时，水轮机的安装、维修、维护不方便。
(2)环形梁立柱式机座：由环形梁和立柱组成。
优点：混凝土需要量小，水轮机顶盖处宽敞，设备的安装、布置、维修等比较方便。
缺点：是抗振、抗扭性能较差，结构刚度小。
一般用中小型机组。
环形梁立柱式机座构架式机座(3)构架式机座：由两个纵向刚架和两根横梁组成。
优缺点与环形梁立柱式机座相同，但其刚度更小，仅适用于小型机组。
四、发电机的布置型式(1)开敞式——发电机定子完全露出于发电机层地面以上。
缺点：发电机层地板显得拥挤，同时水轮机层高度小，不便其间布置夹层。
采用较少。
(2)埋入式布置——发电机定子埋入发电机层楼板下机坑内。
发电机层较宽敞，水轮机层高度大，可利用增设中间层布置发电机引出线及电气设备。
目前采用较多。
注：当单机容量在100MW以上的大型机组常采用上机架埋入布置，发电机层只留有励磁机。
厂房的高度增加，发电机层较宽敞，检修场地大，利于各种控制设备和辅助设备的布置，有可能减小厂房的宽度。
第四节水电站厂房内的辅助设备辅助设备主要有：调速系统、技术供水系统、排水系统、油压系统、气系统和起重设备。
一、调速系统作用：根据电力系统要求自动调整机组的出力，同时使机组保持一定的额定转速。
组成：调速器柜、作用筒(接力器)、油压装置。
三部分之间用管路联系。
1．调速器柜。
调速柜的外形尺寸一般为方形，尺寸为800mm×800mm×1900mm，它以机械的传动杆和油管与作用筒相联。
2．作用筒(接力器)。
控制水轮机的引用流量，以调节机组的出力。
接力器示意图3．油压装置。
组成：压力油罐、储油槽和油泵。
油罐内油压为2.5MPa，供推动活塞用。
油压靠压缩空气维持，所以油桶内上部为压缩空气。
工作后的油回到储油槽，罐内油量不足时，由油泵将油槽中的油打入罐内。
油泵一般为两台，一台工作，一台备用。
注：调速系统的设备相互联系紧密，油压装置一般布置在发电机的上游侧，并在调速柜旁边。
二、油系统1．作用及分类透平油——供给机组轴承的润滑油和操作用的压力油，作用：润滑、散热及传递能量；绝缘油——供给变压器、油开关等电气设备的，作用：绝缘、散热及灭弧。
注：两种油的性质不同，应有两套独立的油系统，不能相混。
2．组成及布置(1)油库。
接受和贮存油地方，油库设有油罐。
透平油的用油设备均在厂内，故透平油库一般布置在厂内，只有在油量很大时才在厂外另设存贮新油的油库。
绝缘油用量大的主变压器和开关站都在厂外，所以绝缘油库常布置在厂外主变压器和开关站附近。
注：油库要特别注意防火，大于100吨时油库应设在厂外。
(2)油处理室。
设有油泵和滤油机，有时还有油再生装置。
油处理室一般设在油库旁。
透平油与绝缘油常合用油处理室。
相邻水电站可合用一套油处理设备。
(3)补给油箱。
设在主厂房的吊车梁下。
当设备中的油有消耗时，给油罐自流补给新油。
(4)废油槽。
在每台机组的最低点设废油槽，收集漏出的废油。
(5)事故油槽。
当变压器、油开关、油库发生燃烧事故时迅速将油排走，以免事故扩大。
油可排入事故油槽中或直接排入下游河道。
事故油槽应布置在便于充油设备排油的位置，并便于灭火。
三、供水系统和排水系统。
(一)供水系统1．供水对象及要求技术供水——冷却及润滑。
发电机的空气冷却器、机组导轴承和推力轴承的油冷却器、水润滑导轴承、空气压缩机气缸冷却器、变压器的冷却设备等。
耗水量最大的是发电机和变压器的冷却用水，可达技术用水的80%左右，要求水质清洁、不含对管道和设备有害的化学成分。
生活供水——生活用水根据工作人员的多少决定。
消防供水——消防用水要求水流能喷射到建筑物的最高部位。
消防用水可从上游压力管道、下游尾水渠或生活用水的水塔取水，并且应设置两个水源。
2．供水系统布置及供水方式水源：压力管道、上游水库、下游水泵、地下水源。
组成：水源、供水设备、水处理设备、管网和测量控制元件。
布置：管路应尽可能靠近机组，以缩短管线并减少水头损失。
供水泵房应布置在水轮机层或以下的洞室内。
为保证水质，用水管把水引向过滤设备，经过滤后再分配用水。
供水方式：(1)水泵供水。
当水电站的水头太低(水压力不够)或太高(需要减压设备)时。
(2)自流供水。
适用于水头在12~60m之间的水电站，但当水头大于40m时需要减压设备。
坝后式厂房从水库引水，引水式厂房从压力水管引水。
