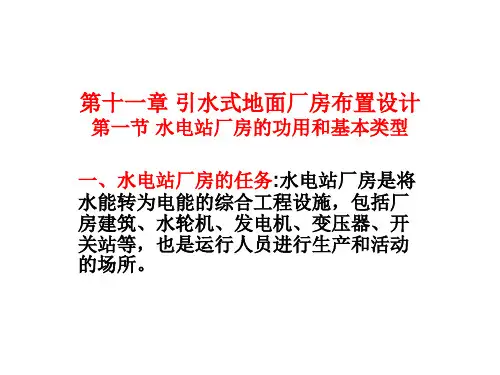

第11章引水式地面厂房布置设计

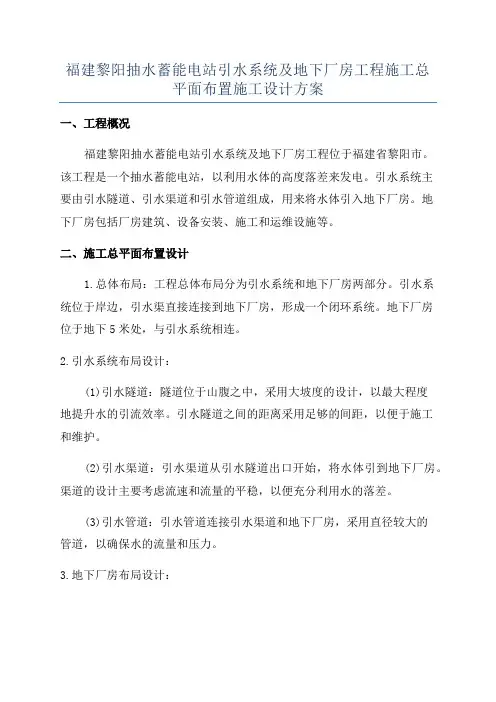

福建黎阳抽水蓄能电站引水系统及地下厂房工程施工总平面布置施工设计方案一、工程概况福建黎阳抽水蓄能电站引水系统及地下厂房工程位于福建省黎阳市。

该工程是一个抽水蓄能电站，以利用水体的高度落差来发电。

引水系统主要由引水隧道、引水渠道和引水管道组成，用来将水体引入地下厂房。

地下厂房包括厂房建筑、设备安装、施工和运维设施等。

二、施工总平面布置设计1.总体布局：工程总体布局分为引水系统和地下厂房两部分。

引水系统位于岸边，引水渠直接连接到地下厂房，形成一个闭环系统。

地下厂房位于地下5米处，与引水系统相连。

2.引水系统布局设计：(1)引水隧道：隧道位于山腹之中，采用大坡度的设计，以最大程度地提升水的引流效率。

引水隧道之间的距离采用足够的间距，以便于施工和维护。

(2)引水渠道：引水渠道从引水隧道出口开始，将水体引到地下厂房。

渠道的设计主要考虑流速和流量的平稳，以便充分利用水的落差。

(3)引水管道：引水管道连接引水渠道和地下厂房，采用直径较大的管道，以确保水的流量和压力。

3.地下厂房布局设计：(1)厂房建筑：地下厂房采用框架结构，以便于施工和设备安装。

建筑主体分为主机厅、控制机房和仓库等，按照功能划分不同的空间。

厂房内部的通道和安全设备应设置合理，以确保工作人员的安全。

(2)设备安装：地下厂房设备按照功能分区布置，确保设备之间的安全距离和通风散热。

设备安装应考虑到施工和维护的方便性，以便于日后的操作和检修。

(3)运维设施：地下厂房还应设置有运维设施，包括办公室、休息区、储物间、洗手间等，以满足工作人员的日常需求。

三、施工实施方案1.施工顺序：先进行引水系统的施工，然后再进行地下厂房的施工。

引水系统的施工顺序为引水隧道、引水渠道和引水管道。

地下厂房施工顺序为厂房建筑、设备安装和运维设施。

2.施工方法：引水系统的施工方式采用爆破法和掘进法结合。

地下厂房的施工方式采用悬挑法和地下施工法结合。

施工过程中应注意安全措施，确保施工人员的安全。

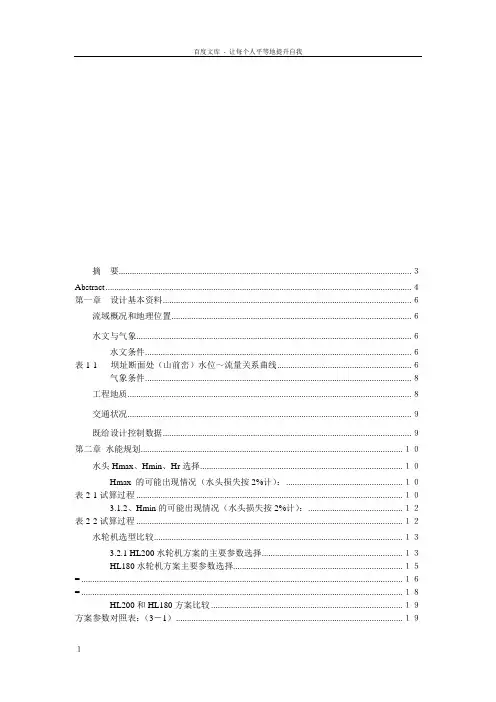

摘要..................................................................................................................................... ３Abstract ........................................................................................................................................... ４第一章设计基本资料................................................................................................................. ６流域概况和地理位置............................................................................................................. ６水文与气象............................................................................................................................. ６水文条件......................................................................................................................... ６表1-1 坝址断面处（山前峦）水位～流量关系曲线............................................................. ６气象条件......................................................................................................................... ８工程地质................................................................................................................................. ８交通状况................................................................................................................................. ９既给设计控制数据................................................................................................................. ９第二章水能规划....................................................................................................................... １０水头Hmax、Hmin、Hr选择............................................................................................ １０Hmax 的可能出现情况（水头损失按2%计）：..................................................... １０表2-1试算过程 ......................................................................................................................... １０3.1.2、Hmin的可能出现情况（水头损失按2%计）：........................................... １２表2-2试算过程 ......................................................................................................................... １２水轮机选型比较................................................................................................................. １３3.2.1 HL200水轮机方案的主要参数选择................................................................ １３HL180水轮机方案主要参数选择............................................................................. １５= .................................................................................................................................................. １６= .................................................................................................................................................. １８HL200和HL180方案比较 ....................................................................................... １９方案参数对照表：（3－1）....................................................................................................... １９w ∇20b w ∇115.55m2.1.183.0m3150m2.1.2440m450m10m2.2.12.2.1坝顶超出静水位高度△h ................................................................................................................... ２０2.2.2挡水建筑物：砼重力坝 .................................................................................... ２２坝基面： ..................................................................................................................................... ２３ 表2-1设计状况下坝基面稳定应力计算：.............................................................................. ２５ 上游折坡面（162m 高程处） ................................................................................................... ２７ 表2-2设计状况上游折坡面稳定应力计算： .......................................................................... ２８2.2.3 泄水建筑物：砼溢流坝 ............................................................................... ３１校核洪水位： ............................................................................................................................. ３３ 表2-5设计状况下坝基面稳定计算： ..................................................................................... ３５坝内构造 ............................................................................................................................. ３７2.3.1坝顶结构 ............................................................................................................ ３７溢流坝消能防冲措施 ......................................................................................................... ３９第四章 水电站引水建筑物 ....................................................................................................... ４０引水隧洞整体布置 ............................................................................................................. ４０洞线布置（水平位置） ............................................................................................. ４０洞线布置（垂直方向） ............................................................................................. ４０细部构造 ............................................................................................................................. ４０隧洞洞径 ..................................................................................................................... ４０隧洞进口段 ................................................................................................................. ４１4.2.3 进水口高程 ....................................................................................................... ４１闸门断面尺寸 ............................................................................................................. ４３4.2.5 进口底高程的计算（以死水位192m 为准） .............................................. ４３隧洞渐变段 ................................................................................................................. ４３压力管道设计 ............................................................................................................. ４５调压室设计 ................................................................................................................. ４５第五章 水电站厂房 ............................................................................................................... ４９厂房内部结构 ..................................................................................................................... ４９水轮机发电机外形尺寸估算 ..................................................................................... ４９调速系统，调速设备选择 ......................................................................................... ５５水轮机阀门及其附件 ................................................................................................. ５６表5-3：油压装置外形尺寸 ...................................................................................................... ５６起重机设备选择 ......................................................................................................... ５７主厂房尺寸 ......................................................................................................................... ５９长度 ............................................................................................................................. ５９宽度 ............................................................................................................................. ６１厂房各层高程确定 ..................................................................................................... ６１厂区布置 ............................................................................................................................. ６２参考书目..................................................................................................................................... ６４摘要乌溪江水电站座落于浙江省乌溪江湖南镇，属于梯级开发电站，根据地形要求，其开发方式为有压引水式。

1．课程设计目的水电站厂房课程设计是《水电站》课程的重要教学环节之一，通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培养学生运用理论知识解决实际问题的能力，提高学生制图和使用技术资料的能力。

为今后从事水电站厂房设计打下基础。

2．课程设计题目描述和要求2.1 工程基本概况本电站是一座引水式径流开发的水电站。

拦河坝的坝型为5.5 米高的砌石滚水坝，在河流右岸开挖一条356 米长的引水渠道，获得平均静水头57.0米，最小水头50m最大水头65n。

电站设计引用流量7.2 立方米每秒，渠道采用梯形断面，边坡为1：1，底宽3.5 米，水深1.8 米，纵坡1：2500，糙率0.275，渠内流速按0.755 米每秒设计，渠道超高0.5 米。

在渠末建一压力前池，按地形和地质条件，将前池布置成略呈曲线形。

池底纵坡为1：10。

通过计算得压力前池有效容积约320 立方米。

大约可以满足一台机组启动运行三分钟以上，压力前池内设有工作闸门、拦污栅、沉砂池和溢水堰等。

本电站采用两根直径1.2 米的主压力钢管，钢管由压力前池引出直至下镇墩各长约110 米，在厂房前的下镇墩内经分叉引入四台机组，支管直径经计算采用直径0.9 米。

钢管露天敷设，支墩采用混凝土支墩。

支承包角120度，电站厂房采用地面式厂房。

2.2 设计条件及数据1.厂区地形和地质条件：水电站厂址及附近经地质工作后，认为山坡坡度约30度左右，下部较缓。

沿山坡为坡积粘土和崩积滚石覆盖，厚度约1.5 米。

并夹有风化未透的碎块石，山脚可能较厚，估计深度约2〜2.5米。

以下为强风化和半风化石英班岩，厂房基础开挖至设计高程可能有弱风化岩石，作为小型水电站的厂址地质条件还是可以的。

2.水电站尾水位：厂址一般水位12.0 米。

厂址调查洪水痕迹水位18.42 米。

3.对外交通：厂房主要对外交通道为河流右岸的简易公路，然后进入国家主要交通道。

4.地震烈度：本地区地震烈度为六度，故设计时不考虑地震影响。

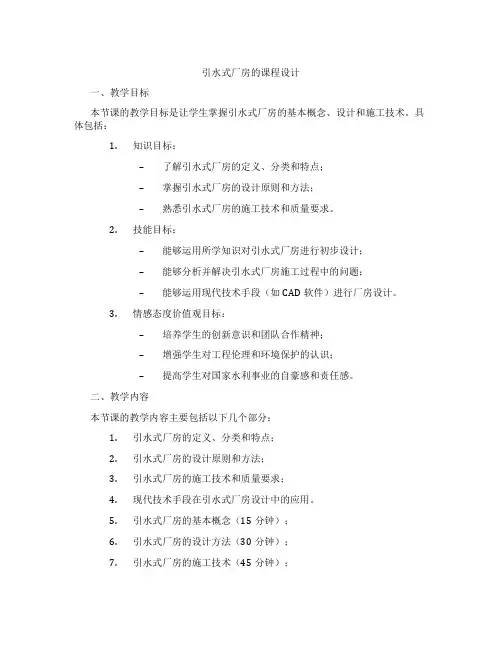

引水式厂房的课程设计一、教学目标本节课的教学目标是让学生掌握引水式厂房的基本概念、设计和施工技术。

具体包括：1.知识目标：–了解引水式厂房的定义、分类和特点；–掌握引水式厂房的设计原则和方法；–熟悉引水式厂房的施工技术和质量要求。

2.技能目标：–能够运用所学知识对引水式厂房进行初步设计；–能够分析并解决引水式厂房施工过程中的问题；–能够运用现代技术手段（如CAD软件）进行厂房设计。

3.情感态度价值观目标：–培养学生的创新意识和团队合作精神；–增强学生对工程伦理和环境保护的认识；–提高学生对国家水利事业的自豪感和责任感。

二、教学内容本节课的教学内容主要包括以下几个部分：1.引水式厂房的定义、分类和特点；2.引水式厂房的设计原则和方法；3.引水式厂房的施工技术和质量要求；4.现代技术手段在引水式厂房设计中的应用。

5.引水式厂房的基本概念（15分钟）；6.引水式厂房的设计方法（30分钟）；7.引水式厂房的施工技术（45分钟）；8.现代技术手段在引水式厂房设计中的应用（15分钟）；9.案例分析与讨论（15分钟）。

三、教学方法本节课采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：用于讲解基本概念、设计原则和施工技术；2.案例分析法：通过分析实际案例，使学生更好地理解理论知识；3.讨论法：鼓励学生积极参与课堂讨论，培养团队合作精神；4.实验法：安排实地考察或实验室实验，加深学生对工程实践的认识。

四、教学资源本节课所需的教学资源包括：1.教材：选用最新版的《水利工程概论》等相关教材；2.参考书：提供相关的设计规范、施工标准等参考资料；3.多媒体资料：制作课件、案例视频等，以图文并茂的形式展示教学内容；4.实验设备：根据需要安排实地考察或实验室实验，所需的实验设备。

五、教学评估本节课的评估方式包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度；2.作业：布置相关的设计练习和研究报告，评估学生对知识的掌握和应用能力；3.考试：安排期末考试，全面测试学生对引水式厂房相关知识的掌握程度。

水电站第一章 水轮机的类型、构造及工作原理水轮机的主要类型：反击式（混流式、轴流式、斜流式、贯流式） 冲击式（水斗式、斜击式、双击式）混流式――弗朗西斯水轮机 轴流式――卡普兰水轮机 斜流式――德里亚水轮机 工作水头：也称水头，净水头，是指单位重量水体通过水轮机时的能量减小值，符号H 。

相对高度：导叶相对高度b 0/D 1：HL ：0.1~0.39; ZL ：0.35~0.45水轮机型号：（水轮机型号拼音缩写，阿拉伯数字指转轮型号）－（主轴布置型式和结构特征拼音缩写）－（阿拉伯数字指以cm 为单位的水轮机转轮的标称直径）水轮机效率：水轮机效率ɳ表示水轮机的出力N 与水流输入功率N w 的比值。

水力效率H h ：e H H H =-D å ()e H Q H H H QH Hg h g -D ==å 容积效率V h ：()e e V e Q q H Q q Q QH Q Qg h g --===邋 机械效率m h ：e m m e e N N N N N h -D == 水轮机最优工况：效率ɳ最高的工况。

最优工况即为撞击损失和涡流损失均最小的工况。

第二章 水轮机的蜗壳、尾水管及气蚀尾水管的作用：1.汇集并引导转轮出口水流排往下游。

2.当H 2>0时，利用这一高度水流所具有的位能。

3.回收转轮出口水流的部分动能。

尾水管三段：1.进口直锥段：进口直锥段是一段垂直的圆锥形扩散管，其内壁设金属里衬，以防止旋转水流和涡带脉动压力对管壁的破坏。

2.中间弯肘段：常称为肘管，它是一段90°转弯的变截面弯管，其进口断面为圆形，出口断面为矩形。

3.出口扩散段：出口扩散段是一段水平放置、两侧平行、顶板上翘a 角的矩形扩散管。

气蚀：水轮机流道内流动水体中的微小气泡在形成、发展、溃裂过程中对水轮机过流部件表面所产生的物理化学侵蚀作用。

产生机理和物理过程：水流在水轮机流道中运动时可能发生局部的压力降低，当压力低到汽化压力时，水就开始汽化，溶解的空气开始聚集、逸出，出现大量气泡。

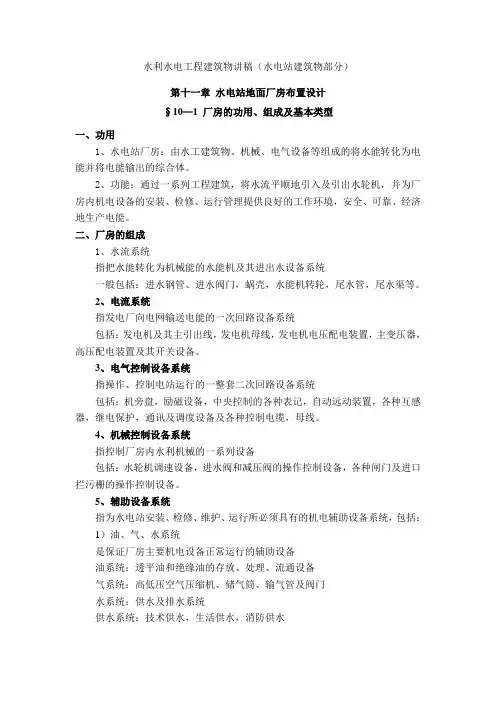

水利水电工程建筑物讲稿（水电站建筑物部分）第十一章水电站地面厂房布置设计§10—1 厂房的功用、组成及基本类型一、功用1、水电站厂房：由水工建筑物、机械、电气设备等组成的将水能转化为电能并将电能输出的综合体。

2、功能：通过一系列工程建筑，将水流平顺地引入及引出水轮机，并为厂房内机电设备的安装、检修、运行管理提供良好的工作环境，安全、可靠、经济地生产电能。

二、厂房的组成1、水流系统指把水能转化为机械能的水能机及其进出水设备系统一般包括：进水钢管、进水阀门，蜗壳，水能机转轮，尾水管，尾水渠等。

2、电流系统指发电厂向电网输送电能的一次回路设备系统包括：发电机及其主引出线，发电机母线，发电机电压配电装置，主变压器，高压配电装置及其开关设备。

3、电气控制设备系统指操作、控制电站运行的一整套二次回路设备系统包括：机旁盘，励磁设备，中央控制的各种表记，自动远动装置，各种互感器，继电保护，通讯及调度设备及各种控制电缆，母线。

4、机械控制设备系统指控制厂房内水利机械的一系列设备包括：水轮机调速设备，进水阀和减压阀的操作控制设备，各种闸门及进口拦污栅的操作控制设备。

5、辅助设备系统指为水电站安装、检修、维护、运行所必须具有的机电辅助设备系统，包括：1）油、气、水系统是保证厂房主要机电设备正常运行的辅助设备油系统：透平油和绝缘油的存放、处理、流通设备气系统：高低压空气压缩机、储气筒、输气管及阀门水系统：供水及排水系统供水系统：技术供水，生活供水，消防供水排水系统：渗漏排水，检修排水2）厂用电系统：为厂房运行服务的辅助机电设备的动力及厂内照明用电设备系统包括厂用变压器，厂用配电装置，直流电系统3）交通运输及起重设备为安装和检修厂房内各种机电设备包括：对外交通运输设备，厂房内桥式起重机，进水口及为谁闸门启闭设备4）维修与实验设备为维护、检修、实验厂房机电设备的辅助设备包括：修理车间，工具间，电工实验室，高压实验室系统5）采光、通风、防潮、取暖、生活卫生及保安防火等设备三、水电站厂房基本类型（一）按结构特征分1、引水式厂房图11-1 P246发电流量由引水建筑物引入孤立厂房内，通常称为地面厂房2、坝后式厂房图11-4 P248发电流量由埋在坝内压力管道引入厂房。

第三篇水电站厂房第十一章水电站厂区及岸边式厂房布置设计学习提示内容：介绍厂区布置设计，厂房的功用和基本类型，厂房组成，发电机及其支承结构，辅助设备的布置，厂房内部布置，主厂房各层高程的确定，主厂房平面尺寸的确定，厂房布置设计所需资料和设计步骤。

重点：水电站厂房的布置设计，包括机电设备的组成及布置，岸边式厂房的内部布置设计，主副厂房尺寸的确定，厂区布置设计原则。

要求：掌握水电站厂房功用、组成、设备和布置的基本原则，岸边式主厂房轮廓尺寸的确定方法。

第一节厂区布置设计水电站厂区亦称为厂区枢纽或厂房枢纽。

其布置是水利水电枢纽总体布置的一部分，应通过整个枢纽的经济技术比较论证确定。

水电站厂区主要由主厂房、副厂房、主变压器场、开关站、高压引出线、引水压力管道、尾水道及厂区交通道路等组成。

厂区布置是指它们之间的相互位置的合理安排。

目的是使厂房与上游进水口和下游尾水道之间衔接好，水流顺畅，各建筑物功能发挥良好，各建筑物之间配合协调，满足运行安全可靠、施工快捷、交通方便、投资少的要求。

厂区布置应根据地形、地质、环境条件，结合整个枢纽的工程布局，按下列原则进行：（1）合理布置主厂房、副厂房、主变压器场、开关站、高低压出线、进厂交通、发电引水及尾水建筑物等，使电站运行安全、管理和维护方便。

（2）妥善解决厂房和其他建筑物（包括泄洪、排沙、通航、过竹木、过鱼等）布置及运用的相互协调，避免干扰，保证电站安全和正常运行。

（3）考虑厂区消防、排水及检修的必要条件。

（4）少占或不占用农田，保护天然植被、生态环境和文物。

（5）做好总体规划及主要建筑物的建筑艺术处理，美化环境。

（6）统筹安排运行管理所必需的生产辅助设施。

（7）综合考虑施工程序、施工导流及首批机组发电投运的工期要求，优化各建筑物的布置。

因此，进行厂区布置时，要综合考虑水电站枢纽总体布置、地形地质条件、运行管理、施工检修、农田占用及环境美化等各方面的因素，根据具体情况，拟定出合理布置方案。

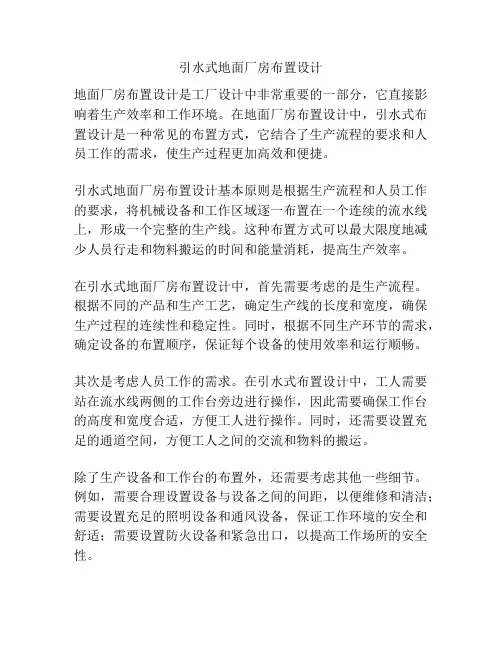

引水式地面厂房布置设计地面厂房布置设计是工厂设计中非常重要的一部分，它直接影响着生产效率和工作环境。

在地面厂房布置设计中，引水式布置设计是一种常见的布置方式，它结合了生产流程的要求和人员工作的需求，使生产过程更加高效和便捷。

引水式地面厂房布置设计基本原则是根据生产流程和人员工作的要求，将机械设备和工作区域逐一布置在一个连续的流水线上，形成一个完整的生产线。

这种布置方式可以最大限度地减少人员行走和物料搬运的时间和能量消耗，提高生产效率。

在引水式地面厂房布置设计中，首先需要考虑的是生产流程。

根据不同的产品和生产工艺，确定生产线的长度和宽度，确保生产过程的连续性和稳定性。

同时，根据不同生产环节的需求，确定设备的布置顺序，保证每个设备的使用效率和运行顺畅。

其次是考虑人员工作的需求。

在引水式布置设计中，工人需要站在流水线两侧的工作台旁边进行操作，因此需要确保工作台的高度和宽度合适，方便工人进行操作。

同时，还需要设置充足的通道空间，方便工人之间的交流和物料的搬运。

除了生产设备和工作台的布置外，还需要考虑其他一些细节。

例如，需要合理设置设备与设备之间的间距，以便维修和清洁；需要设置充足的照明设备和通风设备，保证工作环境的安全和舒适；需要设置防火设备和紧急出口，以提高工作场所的安全性。

此外，引水式地面厂房布置设计还需要考虑未来的扩展和改进。

工厂的生产需求会随着市场的变化而变化，因此在设计中应留有一定的余地，方便未来的扩建和改进。

同时，还需要考虑生产过程中可能出现的问题，合理设置工艺中断处，方便调整和维修。

总之，引水式地面厂房布置设计是一门综合性的学科，需要考虑生产流程、人员工作和工作环境等多个方面的因素。

只有在合理考虑这些因素的基础上，才能设计出高效、便捷和安全的地面厂房布置方案。

因此，在进行地面厂房布置设计时，需要充分了解生产要求和工作需求，结合工程实际情况，制定出科学合理的设计方案。

引水式地面厂房布置设计不仅能够提高生产效率，还能够改善工作环境，提高员工的工作舒适度和安全性。

第十节厂区布置厂区布置是指水电站主厂房、副厂房、变压器场、高压开关站、引水道、尾水道及交通线等相互位置的安排。

进行厂区布置时，要综合考虑水电站枢纽总体布置、厂区地形地质、施工检修、运行管理、农田占用、环境保护等各方面的因素，分析具体条件，拟定出合理的方案。

厂区布置的方式很多，图16-16表示可能方案中的几种。

一、主厂房的位置主厂房是厂房枢纽的核心，对厂区布置起决定性的作用。

主广房位置的选择主要在水力枢纽总体布置中进行，此时除了要注意厂区各组成部分的协调配合外，还应考虑下列条件。

(1)地形地质条件：地形地质条件常常是决定引水式地面厂房位置的主要因素。

主厂房宜建筑在良好的基岩上，新鲜基岩面的高程最好与厂房底高程相接近，以减少挖方。

在陡峻的河岸处选择厂房位置时，要特别注意厂房后坡的稳定问题，要尽可能避开冲沟口和容易发生泥石流的地段。

(2)水流条件：主厂房的位置要与压力管道及尾水渠的布置统一考虑，尽可能保证进出水流平顺。

当压力管道采用明管时，为减轻或避免非常事故对厂房的危害，宜将厂房避开压力管道事故水流的主要方向，否则要采取其他安全措施。

(3)施工和对外交通条件：厂房位置应选择在对外交通联系方便、容易修建进厂公路（铁路）的地方，广房附近应有足够的施工场地。

后两个因素下面还要再作讨论。

图16-16 厂区布置可能方案示意图二、引水道、尾水道及交通路线引水道一般均为正向引水，当压力管道直径小且根数少时也可能端向引水。

尾水道也常为正向尾水，少数情况下也可能端向尾水。

引水式地面厂房的纵轴常沿河岸等高线布置以减少开挖量，因此尾水渠一般逐渐倾向下游与河道斜交，使水流顺畅。

布置尾水渠时要考虑泄洪水流的影响，避免泄洪时在尾水渠中形成较大的壅高和漩涡，避免挟沙淤塞尾水渠，必要时可加设向下游延伸足够长度的导墙。

尾水渠宽度一般与机组段出水边宽一致，如需改变宽度时应渐变连接。

因水轮机安装高程较低，故尾水渠常为倒坡，坡度约为1∶4～1∶5。

目录目录..................................................................................................................................................... - 1 -第一章设计基本资料..................................................................................................................... - 3 -1.1地理位置 (3)1.2水文气象 (3)1.2.1水文条件............................................................................................................................ - 3 -1.2.2气象条件............................................................................................................................ - 4 -1.3工程地质 (4)1.4交通状况 (5)1.5设计控制数据 (5)第二章水轮机................................................................................................................................. - 5 -2.1特征水头 (5)2.1.1 H min的确定 ........................................................................................................................ - 5 -2.1.1.1校核洪水位................................................................................................................................. - 5 -2.1.1.2 设计洪水位................................................................................................................................ - 6 -2.1.1.3 正常蓄洪水位............................................................................................................................ - 6 -2.1.1.4设计低水位................................................................................................................................. - 7 -2.1.2 H max的确定........................................................................................................................ - 7 -2.1.2.1 校核洪水位................................................................................................................................ - 7 -2.1.2.2 设计洪水位................................................................................................................................ - 8 -2.1.2.3 正常蓄洪水位............................................................................................................................ - 8 -2.1.2.4设计低水位................................................................................................................................. - 9 -2.1.3 H av的确定..................................................................................................................... - 10 -2.2选型比较 (10)3.3调速系统 (14)3.4水轮机转轮流道尺寸： (15)3.4.1蜗壳尺寸.......................................................................................................................... - 15 -3.4.2尾水管尺寸...................................................................................................................... - 16 -第三章发电机................................................................................................................................... - 16 -第四章混凝土重力坝................................................................................................................... - 18 -4.1枢纽布置 (18)4.1.1枢纽布置形式.................................................................................................................. - 18 -4.1.2坝轴线位置...................................................................................................................... - 18 -4.2挡泄水建筑物.. (18)4.2.1坝顶高程确定.................................................................................................................. - 18 -4.2.1.1坝顶超出静水位高度△h ......................................................................................................... - 19 -4.2.2挡水建筑物——砼重力坝.............................................................................................. - 19 -4.2.2.1基本剖面................................................................................................................................... - 20 -4.2.2.2实用剖面................................................................................................................................... - 21 -4.2.2.3设计情况下............................................................................................................................... - 21 -第五章溢流坝................................................................................................................................. - 27 -5.1泄水建筑物—砼溢流坝 (27)5.1.2 堰顶高程....................................................................................................................... - 28 -5.1.3 溢流坝实用剖面设计..................................................................................................... - 29 -5.2溢流坝稳定应力计算.. (32)5.2.1设计洪水位（239.0）..................................................................................................... - 32 -5.2.2校核情况下（240.8 m） ................................................................................................. - 34 -5.3坝内构造. (36)5.3.1坝顶结构.......................................................................................................................... - 36 -5.3.1.1非溢流坝................................................................................................................................... - 36 -5.3.1.2溢流坝....................................................................................................................................... - 36 -5.3.2坝体分缝.......................................................................................................................... - 36 -5.3.2.1 给缝.......................................................................................................................................... - 36 -5.3.4坝内廊道.......................................................................................................................... - 36 -5.3.5坝基地基处理.................................................................................................................. - 36 -5.4溢流坝消能防冲. (37)第六章引水建筑物......................................................................................................................... - 38 -6.1引水隧整体布置 (38)6.1.1洞线布置（水平方向）.................................................................................................. - 38 -6.1.2洞线布置（垂直方向）.................................................................................................. - 38 -6.2细部构造. (38)6.2.1隧洞洞径................................................................................................................... - 39 -6.2.2隧洞进口段...................................................................................................................... - 39 -6.2.3拦污栅.............................................................................................................................. - 39 -6.2.4闸门断面尺寸............................................................................................................... - 40 -6.2.5进口高程计算............................................................................................................... - 40 -6.2.6压力管道设计.................................................................................................................. - 41 -第七章专题部分——调压室 ......................................................................................................... - 42 -7.1托马断面计算 (42)7.2涌浪计算 (44)7.2.1简单式调压室.................................................................................................................. - 44 -7.2.2阻抗式调压室.................................................................................................................. - 45 -7.2.3.差动式调压室.................................................................................................................. - 46 -7.3调压室结构设计. (48)7.3.1应力计算.......................................................................................................................... - 48 -7.3.2调压室配筋...................................................................................................................... - 51 -第一章设计基本资料1.1地理位置乌溪江属衢江支流，发源于闽、浙、赣三省交界的仙霞岭，于衢县樟树潭附近流入衢江，全长170公里，流域面积2623平方公里。
