静压式液位计、静压式水位传感器使用说明书

Endress+Hauser Shanghai Instrumentation Co.Ltd.静压式液位计DB5x 系列一、原理介绍DB5x 系列液位计是根据液体静压原理所设计的。

P=ρgHP ________压力；ρ________测量液体密度；g ________重力加速度；H ________液体高度。

则测量高度H＝P gρ。

若已知液体密度ρ，即可通过测量P 计算出液位H。

二、安装及接线见图探头最好安装在固定的管子中，避免探头在测量中晃动，影响测量精度。

三、调试（带FHB 20显示，参见矩阵表〕1、上电后，可以看到如图显示，其中“V ”及“H ”显示符号及下面的数字表示与操作矩阵相对应的位置。

FHB20有四个按钮，分别为“＋”、“－”、“V ”、“H ”。

其中“＋”“－”为修改参数键；“V ““H ”为选择矩阵位置键。

2、解锁。

按“V “”H “键，将矩阵设定在”V9H9“位置，用“＋”“－”输入“333”，按“V ”或“H ”键确认，即解锁。

同时按“V ”“H ”键，将回到回到“V0H0”位置。

3、液位测量的设置。

按“V ”和”H “键到”V3H0“位置，按”＋“”－“将参数改为”1“（液位）。

将“V3H1“设为”0“（单位米），”V3H2＝液体密度（调试前测量得，如水为1.000)。

V0H2＝测量最大高度（一般为探头的长度）。

V0H3＝0（电流输出允许小于4mA）；V0H3＝1（电流输出不允许小于4mA）。

V0H4＝5（此数字越大，电流输出越稳定）。

V0H5＝0（电流输出4mA 所对应的高度值，单位与V3H1一致）。

V0H6＝（电流输出20mA 所对应的高度值，单位与V3H1一致）。

V0H7＝0（当仪表测量出现错误或故障时电流输出2.2mA）；1（当仪表测量出现错误或故障时电流输出22.0mA）；2（当仪表测量出现错误或故障时电流输出保持错误或故障前的电流，〔建议使用〕）。

4、压力测量的调试V3H0＝3；V3H4＝0（mbar）1（bar）2（mH 2O）；V3H5＝0（℃）1（ ）。

FG600智能静压液位计一．概述FG600智能静压液位计是本公司为适应市场需求，而自行开发和生产的新一代液位测量仪表，该仪表具有性能可靠，安装简单和使用方便的特点，FG600系列静压液位计：有沉入缆式结构，沉入杆式结构，直装螺纹旋入式结构，直装法兰式结构，均具隔爆型和本安型。

二．技术指标防爆标志：隔爆型dllCT6（不含乙炔），满度测量范围：杆式0-2m缆式0-20m精度等级：0.2级，0.5级长期稳定性：优于0.1%/年环境温度：-20～+30℃介质温度：-20～+60℃变送器防护等级：IP65传感器防护等级：IP68电源电压：24V DC;变送器输出：4～20mA变送器外壳材料：压铸铝合金三．仪表选型FG600投入式静压液位计代码结构形式L缆式（0-20m）T杆式（0-2m）J集气式（0-20）代码测量范围O)010-10KPa(相当于1mH2O)020-50KPa(相当于5mH2O)030-100KPa(相当于10mH2O)040-200KPa(相当于20mH2代码过程连接形式P普通F法兰T其它形式代码输出信号E4-20mA DC(模拟)S4-20mA DC HART通讯协议（智能）代码附加功能M1LEDM2LCD（智能自带）D隔爆型I本安型L传感器电缆或插入杆长度（m）代码精度A0.2B0.5FG600L02P S D L4.5B举例说明：FG600-L02PSDL4.5B智能型缆式静压液位计，缆长4.5m，隔爆型，现场显示，4-20mA DC输出，HART通讯协议，精度0.5级。

静压式投入液位计使用说明书一、简介本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

二、技术指标量程：0~200mmH20(具体产品的量程详见产品铭牌)测压形式：表压、绝压过载：2~10倍FS(具体详见标定记录)补偿温度：-10~70℃工作温度：-20~75℃综合精度：0.1，0.2，0.5输出选择：4~20mA (具体产品的输出详见铭牌)电源电压：24VDC三、安装类型投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。

注意：1、液位变送器的电缆不能损伤，否则造成损坏;2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。

四、电气连接五、零点和满点调节 打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调节(如下图所示)。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。

六、接线如右图所示:七、安装使用注意事项：1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。

2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。

4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。

5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。

静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u静压液位计一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。

二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-m a i l）的方式与我公司联系。

三、技术参数●测量范围：0-20m●精度：0.5%，1%●输出：4-20m A D C●过程连接：M33×2外螺纹或D N25法兰●传感器膜片：316L，哈C、钽、钛和A l2O3陶瓷●电源电压：12.5-36V D C●电源影响：≤0.05%F s/v●介质温度：-40℃～+125℃●环境温度：-40℃～+80℃●相对温度：≤95%R H●电气接口：M20×1.5●防爆标志：本安型i a l I C T5隔爆型d I I B T4●过载压力：额定量程的2倍●长期稳定性：量程的±0.3%(1年)●防护类别：I P65●引压管：φ6×1不锈钢 φ10×1P V C管 φ10×1不锈钢管静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u四、外形安装尺寸普通型钢性液位计普通型挠性液位计高温法兰型液位计法兰底装式液位计引线接头0×1.5顶丝引压管1c r 18N i 9t i配重法兰D 引线接头M 20×1.531引压管PV C或P T F E集气器传感器103148L10392表头散热片法兰D N 25引压管集气器31103224L148L五、仪表接线六、仪表调试1、将仪表垂直放置，打开仪表壳体，让集气器不接触被测介质，调整电路板上零点电位器Z E R O （顺时针增大，逆时针减小），使其输出电流显示为4m A ，零点调试完成。

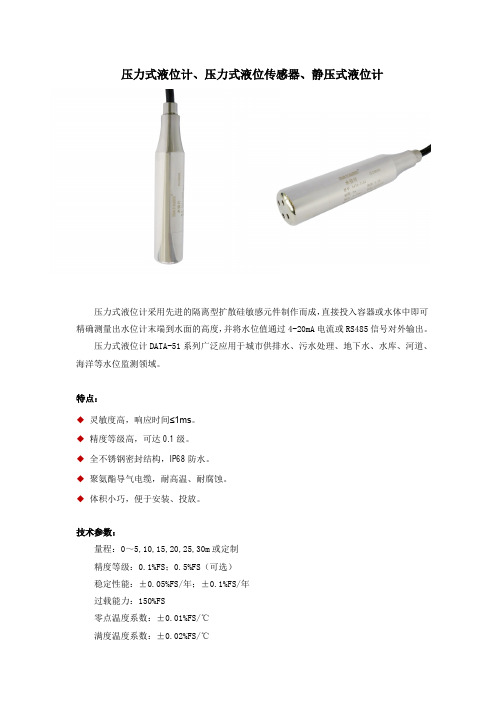

静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

水位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。

二、外形结构（单位：mm ）：三、工作原理静压式液位计中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。

感谢您使用我公司产品我们将竭诚为您服务使用说明书大连宏峰仪表有限公司⏹概述该系列液位变送器（液位计）适用于与大气相通的开口容器，它采用进口压力传感器组装，电路设计具有限流、抗干扰功能，投入电缆采用Φ7.5导气屏蔽电缆，其外皮耐油、抗磨，防水结构合理。

产品经过温度和线性补偿，它接受液位深度的压力，将其转换为4～20mADC信号实现远传输出，送至数显表、记录仪、电脑及控制系统。

⏹技术参数1．供电电源：15～36VDC；标准供电：24VDC2．负载能力负载电阻与供电电压的关系注意事项-----客户必读！在常年售后回馈中，针对用户因使用不当出现问题进行了分析总结，请用户认真阅读，以免产生不必要的麻烦。

5.1最好采用独立电源供电，正确接线，以防干扰烧损电路。

5.2传感器芯片很脆很薄，在搬运和安装过程中防止跌落和碰击。

5.3特别注意，传感器探头前面的波纹片很薄（只有几道）千万别好奇用手和异物触动，否则会导致波纹片变形甚至破损，造成测量不准，跳动和报废。

这是返修中出现最多，最严重的现象，它直接导致传感器探头报废。

5.4测量水时，要防止冬季水结冰，适成充入探头前端的水结冰涨碎传感器芯片。

5.5在室外，潮湿或溅水的环境中使用时，最好在接线盒外包一层薄膜，减少渗入电路的机会。

(2)投入电缆将传感器探头及电缆直接缓慢放入被测量液体中，导气电缆一般长于深度，可将多余长度投入液体中，这样探头躺于底部，比悬立状态稳定。

(3)接线盒固定方式a.产品出厂备有安装“卡、板”。

b.法兰盘安装：用户订货时，请注明国标规格。

c.螺纹拧入，用户订货时，请注明螺纹尺寸。

（4）.传感器探头置入方式a.通常情况下，可自由置入液池底部b.为防流体波动干扰，可将探头置入竖在池内的立管内。

c.为了探头稳定，可增加配重，但应考虑自重及配重对表头与线缆连接处产生的拉力；d.为防止液体流动对测量稳定性的影响，探头应尽量置于液体静态处。

4.接线3．输出信号：4～20mADC或特殊要求4．量程范围：0～0.5m0～200m5．精度等级：0.5%F.S6、显示：液晶、指针7．温度范围：0℃（不结冰）～70℃8．膜片材料：316不锈钢9．探头材料：1Cr18Ni9Ti或特订10探头尺寸：Φ28×73mm或特订11接线盒：铸铝合金表面烤漆初检1拆除包装，检查外观是否有损伤，尤其注意检查导气电缆外皮是否有划损。

L301系列静压液位计安装使用说明书solution中国服务中心L301系列静压液位计安装使用说明书L301系列静压液位计采用美国SOLUTION（斯卢森）公司提供的陶瓷电容式传感器，是我公司为适应中国市场需求，而自行开发和生产的新一代液位测量仪表，该仪表具有性能可靠，安装简单和使用方便的特点，该系列有六种型号静压液位计：L301-1型为沉入缆式结构；L301-2型为沉入杆式结构；L301-3型为直装螺纹旋入式结构；L301-4型为直装法兰式结构，四者均具隔爆和本安型。

L301-5和L301-6接触介质部分材料为PTFE或哈氏合金，适用于强酸、强碱等强腐蚀介质测量，具本安防爆型。

L301-5型为沉入缆式结构；L301-6型为沉入杆式结构。

工作原理L301系列静压液位计通过压力传感器实现液位测量。

压力传感器探入或接触被测液体，受到一定的静压（P）。

此压力（P，MPa）与液体高度（h,m）的关系列为P=10ֿ³ρgh。

式中为被测液体密度（g/cm³）,g为当地的重力和速度（m/s²）。

对于一定的被测介质和地点，ρ和g为常数，压力和液位高度成正比。

如此，通过压力传感器实现了液位测量。

技术数据防爆标志：隔爆型dllCT6〔不含乙炔〕(L301-1﹑L301-2﹑L301-3﹑L301-4﹑)本安型：ibllCT4本安型关联设备：KAS901安全限能器或LB803S型安全栅满度测量范围：L301-11~100M(隔爆型1~20m)L301-20.5~4m;L301-3、L301-42~100mL301-51~5m;L301-60.5~3m精度等级：0.2级，0.5级长期稳定性：优于0.1%/年环境温度：-20~70℃介质温度：-20~+60℃(L301-1、L301-5)-20~+80℃(L301-2、L301-6)-40~+130℃(L301-3、L301-4)变送器防护等级：IP65传感器防护等级：IP68电源电压：普通型13-30.5V DC;隔爆型12.5~30V DC本安型12.6~24V DC变送器输出：4~20Ma贮存环境温度：L301-1、L301-5-20~+60℃L301-2、L301-3、L301-4、L301-6-40~+85℃贮存环境湿度：﹤90％ＲＨ变送器外壳材料：压铸铝合金测量膜片密封外壳L301-1、L301-296%氧化铝陶瓷氟橡胶等１Cr18Ni9TiL301-3、L301-4316或哈氏合金等电子束焊１Cr18Ni9TiL301-5、L301-696%氧化铝陶瓷PTFE PTFE传感器材料LL301-1L301-2L301-2L301-2过程连接为GI1/2“过程连接为法兰过程连接为GI1/2〞过程连接为法兰1.传感器其它与左图所示同 1.传感器其它与左图所示同2.导气电缆 2.加长杆（Icr8NigTi无缝管）3.过程连接 3.过程连接4.变送器 4.变送器L301-4L301-31.隔离膜片 1.隔离膜片2.法兰 2.外螺纹3.电缆引入口 3.电缆引入口4.变送器 4.变送器安装时切勿碰损波纹板测量膜片L301-5L301-5L301-6L301-6传感器外壳为哈氏合金传感器外壳为PTFE传感器外壳为哈氏合金传感器外壳这PTFEPTFE配重Q=128 1.变送器 2.过程连接 3.法兰GB9119.6-88DNG5哈氏合金配重Q=70 4.加长杆 5.传感器 6.测量膜片1.电缆2.传感器具3.测量膜片4.配重L.加长杆长度L.电缆长度防爆型与防腐型液位计安装使用注意事项（一）隔爆型1.在爆炸危险区域开启液位变送器外壳时，必须切断仪表电源．2.把盖旋紧后务必将盖上的紧定螺纹旋紧．（二）本安型1.液位计应单独安装，尽量远离大功率设备，以避免电磁感应和静电感应．2.本安电路的外部导线应单独布置，不允许与高压电缆一起敷设．3.液位计到安全栅的连接导线应尽量缩短，禁止盘卷连接导线的分布电感，分布电容与液位计的等效电感，等效电容分别之和须少于安全栅规定的额定值（例如：当导线截面1mm2时，连接导线的总长度不大于1000米）．4.为确保本安性能，用户不得随意更换器件，维修有困难应送本公司修理．5.变送器线路板上设有电源接线端子（端子下面有“＋”“－”标记），接线后，端子的卡口外不得有裸铜线．（三）防腐型（L301-5、L301-6）Ｌ301-5、L301-6防腐型静压液位计电缆接触被测介质的材料系聚四氟乙烯．鉴于该材料比金属材料强度差、硬度低等特点，请用户在运输、拆包装和仪表安装过程中，防止仪表受到碰伤、摔损、冲击和折曲等损坏．另外，使用L301-5的用户需注意以下几点：1.切勿折曲电缆和损伤电缆表面；2.电缆和传感器、变送器之间不得拉拔；3.传感器外壳材料为PTFE的L301-5必需加配重（其材料为PTFE或哈氏合金Ｃ276），配重安装时请将传感器端部的护罩旋下，然后手持传感器将配重旋入，开始旋入时请注意将螺纹对正．4.传感器和配重一起投入介质时，请缓慢设放，切勿猛然掷入．安装方式安装方式图法兰连接螺纹连接分离式注意：L301-1、L301-5的导气电缆不可过分夹紧和折曲过锐L301-1、L301-5的安装方式有螺纹连接、法兰连接和分离式三种，法兰连接采用GB9119。

液位计使用方法说明书1. 引言液位计是一种用于测量液体高度或深度的设备。

它可以广泛应用于工业、化工、石油、食品加工等领域。

本说明书将详细介绍液位计的使用方法，帮助用户正确操作液位计并获得准确的测量结果。

2. 适用范围本说明书适用于液位计的安装、调试和使用过程中需要的基本要求和注意事项。

3. 安装要求- 在安装液位计前，确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。

- 安装液位计时，需确认安装位置与材料、液体性质的兼容性，避免腐蚀或损坏。

- 安装前应检查仪表盘和指示器是否完好，若有损坏或异常，请及时更换。

4. 操作步骤以下是液位计的基本操作步骤：- 使用前，确认液位计已经正确安装并连接到液体容器上。

- 打开液位计电源开关，并等待数秒，直至液位计显示屏亮起。

- 如果液位计配备有触摸屏，根据需要选择相应的操作模式（如液位高度、深度等）。

- 通过液位计的操作面板或触摸屏，输入相关参数，如液体种类、容器尺寸等。

- 液位计将自动开始测量，并在显示屏上实时显示液位高度或深度。

- 根据需要，可以设置警报参数，当液位达到设定值时，液位计会自动发出警报。

- 操作完成后，及时关闭液位计电源开关，并断开与液体容器的连接。

5. 使用注意事项- 在操作液位计时，请仔细阅读并遵守液位计的使用说明。

- 液位计操作过程中，应注意安全，避免触碰或拉扯液位计的线缆。

- 若发现液位计异常或测量结果不准确，请及时进行维修或更换。

- 长期不使用时，应将液位计储存在干燥通风的地方，避免受潮或损坏。

- 当液位计显示屏出现问题时，应立即停止使用，并联系售后服务人员进行维修或检查。

6. 故障排除以下是一些常见液位计故障及排除方法：- 若液位计显示屏无法正常亮起，请检查电源开关和电源连接是否正常，以及电池是否已耗尽。

- 如果液位计显示屏上显示的数值不准确，请检查测量参数设置是否正确，并确认液位计的传感器是否受损或脏污。
