静压式液位计使用说明书

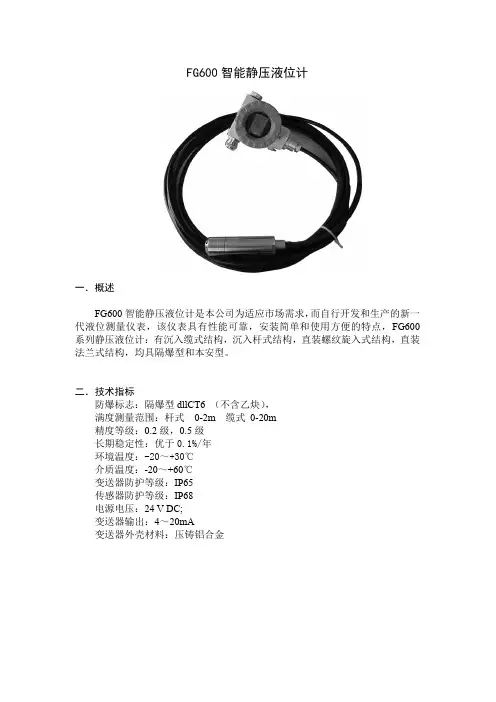

FG600智能静压液位计一．概述FG600智能静压液位计是本公司为适应市场需求，而自行开发和生产的新一代液位测量仪表，该仪表具有性能可靠，安装简单和使用方便的特点，FG600系列静压液位计：有沉入缆式结构，沉入杆式结构，直装螺纹旋入式结构，直装法兰式结构，均具隔爆型和本安型。

二．技术指标防爆标志：隔爆型dllCT6（不含乙炔），满度测量范围：杆式0-2m缆式0-20m精度等级：0.2级，0.5级长期稳定性：优于0.1%/年环境温度：-20～+30℃介质温度：-20～+60℃变送器防护等级：IP65传感器防护等级：IP68电源电压：24V DC;变送器输出：4～20mA变送器外壳材料：压铸铝合金三．仪表选型FG600投入式静压液位计代码结构形式L缆式（0-20m）T杆式（0-2m）J集气式（0-20）代码测量范围O)010-10KPa(相当于1mH2O)020-50KPa(相当于5mH2O)030-100KPa(相当于10mH2O)040-200KPa(相当于20mH2代码过程连接形式P普通F法兰T其它形式代码输出信号E4-20mA DC(模拟)S4-20mA DC HART通讯协议（智能）代码附加功能M1LEDM2LCD（智能自带）D隔爆型I本安型L传感器电缆或插入杆长度（m）代码精度A0.2B0.5FG600L02P S D L4.5B举例说明：FG600-L02PSDL4.5B智能型缆式静压液位计，缆长4.5m，隔爆型，现场显示，4-20mA DC输出，HART通讯协议，精度0.5级。

静压式投入液位计使用说明书一、简介本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

二、技术指标量程：0~200mmH20(具体产品的量程详见产品铭牌)测压形式：表压、绝压过载：2~10倍FS(具体详见标定记录)补偿温度：-10~70℃工作温度：-20~75℃综合精度：0.1，0.2，0.5输出选择：4~20mA (具体产品的输出详见铭牌)电源电压：24VDC三、安装类型投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。

注意：1、液位变送器的电缆不能损伤，否则造成损坏;2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。

四、电气连接五、零点和满点调节 打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调节(如下图所示)。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。

六、接线如右图所示:七、安装使用注意事项：1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。

2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。

4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。

5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。

静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u静压液位计一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。

二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-m a i l）的方式与我公司联系。

三、技术参数●测量范围：0-20m●精度：0.5%，1%●输出：4-20m A D C●过程连接：M33×2外螺纹或D N25法兰●传感器膜片：316L，哈C、钽、钛和A l2O3陶瓷●电源电压：12.5-36V D C●电源影响：≤0.05%F s/v●介质温度：-40℃～+125℃●环境温度：-40℃～+80℃●相对温度：≤95%R H●电气接口：M20×1.5●防爆标志：本安型i a l I C T5隔爆型d I I B T4●过载压力：额定量程的2倍●长期稳定性：量程的±0.3%(1年)●防护类别：I P65●引压管：φ6×1不锈钢 φ10×1P V C管 φ10×1不锈钢管静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u四、外形安装尺寸普通型钢性液位计普通型挠性液位计高温法兰型液位计法兰底装式液位计引线接头0×1.5顶丝引压管1c r 18N i 9t i配重法兰D 引线接头M 20×1.531引压管PV C或P T F E集气器传感器103148L10392表头散热片法兰D N 25引压管集气器31103224L148L五、仪表接线六、仪表调试1、将仪表垂直放置，打开仪表壳体，让集气器不接触被测介质，调整电路板上零点电位器Z E R O （顺时针增大，逆时针减小），使其输出电流显示为4m A ，零点调试完成。

液位计操作说明液位计是一种用于测量容器内液体或粉末的位置和高度的仪器。

它在各种工业领域中应用广泛，并为操作人员提供了准确的液位信息。

本文将为您提供一份液位计的操作说明，帮助您正确使用并维护液位计。

1. 准备工作在操作液位计之前，您需要确保以下准备工作已完成：1.1 检查液位计的电源是否连接正常，并确保电源电压与液位计的要求相符。

1.2 确保液位计的仪表面板干净，并无灰尘或杂质。

1.3 检查液位计的传感器和探头是否干净，并清理它们以确保准确的测量结果。

2. 液位计操作步骤下面是液位计的操作步骤：2.1 打开液位计电源，等待液位计系统启动。

系统启动所需的时间可能因液位计型号而异，请耐心等待。

2.2 进入液位计主界面，通常液位计会显示容器内液体的高度或百分比。

如果您的液位计具有其他功能，可以根据需要选择相应的功能。

2.3 如有必要，调整液位计的设置以适应不同的液体类型。

例如，如果容器内装有腐蚀性液体或高温液体，您可能需要相应地调整传感器的灵敏度或使用特殊的保护措施。

2.4 对于连续测量的液位计，您可以选择设置报警功能，以便在液位达到预设值时发出警示信号。

2.5 当液位计正常工作时，您可以读取液位计所显示的液位高度或百分比，并做出相应的处理。

请根据实际需要决定如何使用这些数据。

3. 维护与注意事项为了确保液位计的长期可靠工作，您需要注意以下几点：3.1 定期检查液位计的电源连接，确保电源稳定。

3.2 清洁液位计的仪表面板，避免灰尘或杂质影响显示效果。

3.3 定期清洁液位计的传感器和探头，确保它们保持良好的工作状态。

3.4 避免将液位计暴露在腐蚀性气体或液体的环境中，以免损坏液位计的部件。

3.5 定期校准液位计，以确保测量结果的准确性。

总结：本文为您提供了液位计的操作说明，包括准备工作、操作步骤以及维护与注意事项。

正确操作和维护液位计可以确保它的正常运行并提供准确的液位信息。

希望这份操作说明对您有所帮助，祝您工作顺利！。

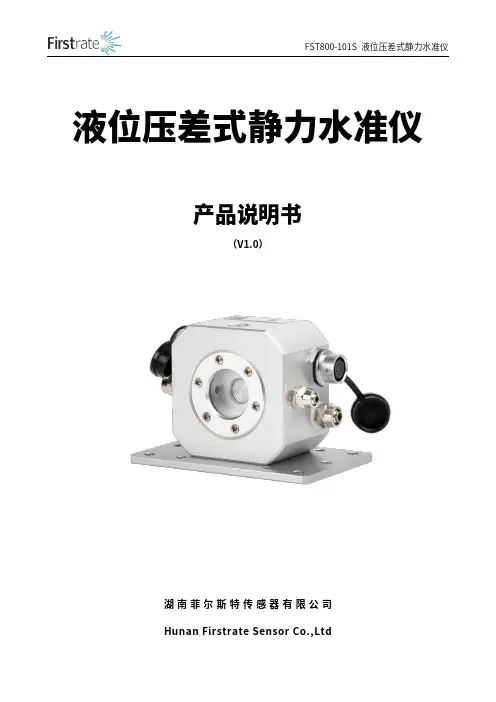

液位压差式静力水准仪产品说明书（V1.0）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd●重要声明非常感谢您购买菲尔斯特产品，我们为您真诚服务到永远。

菲尔斯特追求卓越的品质，更注重优良的售后服务，如有需要请拔打：400-607-8500（7×24h）。

操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。

请您将本说明书交到最终用户手中，在产品使用前务必仔细熟读。

并请妥善保管好，以备需要时查阅。

本说明书仅供参考所用，具体产品外形以实物为准。

●产品概述FST800-101S液压式静力水准仪，也叫沉降监测静力水准仪，是一种高精密液位测量仪器，用于测量基础和建筑物各个测点的相对沉降。

由储液器、高精度芯体和特殊定制电路模块、保护罩等部件组成。

主要应用于综合管廊沉降监测。

广泛应用于大型建筑物、高层建筑物、大坝、水电站、核电站、水利枢纽工程、铁路、地铁、高铁、综合管廊等各测点不均匀沉降的测量。

●工作原理地基沉降是一个缓慢过程，在任何较短时期，反映到储液罐液面的变化都会非常细微，能否实时、精确地检测到这个微小变化，反映出地基的微小沉降，做到防微杜渐，是衡量一个静力水准仪产品好坏的关键，这对系统所集成液位传感器的实时性、精密性提出了极高要求。

由于是户外安装，液位传感器的温度系数、防水性、防雷击都是关键技术。

另外，静力水准仪整机的安装尺寸和易更换性也是重要的技术指标，加上储液罐、保护罩、调平支架、通联气、水管等部件组成。

液压式静力水准仪是基于连通器原理，通过测量若干个相互联通的安装于被测量点储液罐液位压力与测量基点（不动点）液罐液位压力的相对变化，反推出各个储液罐安装位置相对位置沉降变化量的一种精密仪器。

●应用领域3、隧道上部山体及建筑物；4、高速公路路基、边坡沉降检测；5、桥墩、基坑沉降检测；6、大坝及水利枢纽、高层建筑的基础；7、核电站、大型水电站；8、综合管廊沉降监测。

静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

水位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。

二、外形结构（单位：mm ）：三、工作原理静压式液位计中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。

L301系列静压液位计安装使用说明书solution中国服务中心L301系列静压液位计安装使用说明书L301系列静压液位计采用美国SOLUTION（斯卢森）公司提供的陶瓷电容式传感器，是我公司为适应中国市场需求，而自行开发和生产的新一代液位测量仪表，该仪表具有性能可靠，安装简单和使用方便的特点，该系列有六种型号静压液位计：L301-1型为沉入缆式结构；L301-2型为沉入杆式结构；L301-3型为直装螺纹旋入式结构；L301-4型为直装法兰式结构，四者均具隔爆和本安型。

L301-5和L301-6接触介质部分材料为PTFE或哈氏合金，适用于强酸、强碱等强腐蚀介质测量，具本安防爆型。

L301-5型为沉入缆式结构；L301-6型为沉入杆式结构。

工作原理L301系列静压液位计通过压力传感器实现液位测量。

压力传感器探入或接触被测液体，受到一定的静压（P）。

此压力（P，MPa）与液体高度（h,m）的关系列为P=10ֿ³ρgh。

式中为被测液体密度（g/cm³）,g为当地的重力和速度（m/s²）。

对于一定的被测介质和地点，ρ和g为常数，压力和液位高度成正比。

如此，通过压力传感器实现了液位测量。

技术数据防爆标志：隔爆型dllCT6〔不含乙炔〕(L301-1﹑L301-2﹑L301-3﹑L301-4﹑)本安型：ibllCT4本安型关联设备：KAS901安全限能器或LB803S型安全栅满度测量范围：L301-11~100M(隔爆型1~20m)L301-20.5~4m;L301-3、L301-42~100mL301-51~5m;L301-60.5~3m精度等级：0.2级，0.5级长期稳定性：优于0.1%/年环境温度：-20~70℃介质温度：-20~+60℃(L301-1、L301-5)-20~+80℃(L301-2、L301-6)-40~+130℃(L301-3、L301-4)变送器防护等级：IP65传感器防护等级：IP68电源电压：普通型13-30.5V DC;隔爆型12.5~30V DC本安型12.6~24V DC变送器输出：4~20Ma贮存环境温度：L301-1、L301-5-20~+60℃L301-2、L301-3、L301-4、L301-6-40~+85℃贮存环境湿度：﹤90％ＲＨ变送器外壳材料：压铸铝合金测量膜片密封外壳L301-1、L301-296%氧化铝陶瓷氟橡胶等１Cr18Ni9TiL301-3、L301-4316或哈氏合金等电子束焊１Cr18Ni9TiL301-5、L301-696%氧化铝陶瓷PTFE PTFE传感器材料LL301-1L301-2L301-2L301-2过程连接为GI1/2“过程连接为法兰过程连接为GI1/2〞过程连接为法兰1.传感器其它与左图所示同 1.传感器其它与左图所示同2.导气电缆 2.加长杆（Icr8NigTi无缝管）3.过程连接 3.过程连接4.变送器 4.变送器L301-4L301-31.隔离膜片 1.隔离膜片2.法兰 2.外螺纹3.电缆引入口 3.电缆引入口4.变送器 4.变送器安装时切勿碰损波纹板测量膜片L301-5L301-5L301-6L301-6传感器外壳为哈氏合金传感器外壳为PTFE传感器外壳为哈氏合金传感器外壳这PTFEPTFE配重Q=128 1.变送器 2.过程连接 3.法兰GB9119.6-88DNG5哈氏合金配重Q=70 4.加长杆 5.传感器 6.测量膜片1.电缆2.传感器具3.测量膜片4.配重L.加长杆长度L.电缆长度防爆型与防腐型液位计安装使用注意事项（一）隔爆型1.在爆炸危险区域开启液位变送器外壳时，必须切断仪表电源．2.把盖旋紧后务必将盖上的紧定螺纹旋紧．（二）本安型1.液位计应单独安装，尽量远离大功率设备，以避免电磁感应和静电感应．2.本安电路的外部导线应单独布置，不允许与高压电缆一起敷设．3.液位计到安全栅的连接导线应尽量缩短，禁止盘卷连接导线的分布电感，分布电容与液位计的等效电感，等效电容分别之和须少于安全栅规定的额定值（例如：当导线截面1mm2时，连接导线的总长度不大于1000米）．4.为确保本安性能，用户不得随意更换器件，维修有困难应送本公司修理．5.变送器线路板上设有电源接线端子（端子下面有“＋”“－”标记），接线后，端子的卡口外不得有裸铜线．（三）防腐型（L301-5、L301-6）Ｌ301-5、L301-6防腐型静压液位计电缆接触被测介质的材料系聚四氟乙烯．鉴于该材料比金属材料强度差、硬度低等特点，请用户在运输、拆包装和仪表安装过程中，防止仪表受到碰伤、摔损、冲击和折曲等损坏．另外，使用L301-5的用户需注意以下几点：1.切勿折曲电缆和损伤电缆表面；2.电缆和传感器、变送器之间不得拉拔；3.传感器外壳材料为PTFE的L301-5必需加配重（其材料为PTFE或哈氏合金Ｃ276），配重安装时请将传感器端部的护罩旋下，然后手持传感器将配重旋入，开始旋入时请注意将螺纹对正．4.传感器和配重一起投入介质时，请缓慢设放，切勿猛然掷入．安装方式安装方式图法兰连接螺纹连接分离式注意：L301-1、L301-5的导气电缆不可过分夹紧和折曲过锐L301-1、L301-5的安装方式有螺纹连接、法兰连接和分离式三种，法兰连接采用GB9119。

感谢您使用我公司产品我们将竭诚为您服务使用说明书大连宏峰仪表有限公司⏹概述该系列液位变送器（液位计）适用于与大气相通的开口容器，它采用进口压力传感器组装，电路设计具有限流、抗干扰功能，投入电缆采用Φ7.5导气屏蔽电缆，其外皮耐油、抗磨，防水结构合理。

产品经过温度和线性补偿，它接受液位深度的压力，将其转换为4～20mADC信号实现远传输出，送至数显表、记录仪、电脑及控制系统。

⏹技术参数1．供电电源：15～36VDC；标准供电：24VDC2．负载能力负载电阻与供电电压的关系注意事项-----客户必读！在常年售后回馈中，针对用户因使用不当出现问题进行了分析总结，请用户认真阅读，以免产生不必要的麻烦。

5.1最好采用独立电源供电，正确接线，以防干扰烧损电路。

5.2传感器芯片很脆很薄，在搬运和安装过程中防止跌落和碰击。

5.3特别注意，传感器探头前面的波纹片很薄（只有几道）千万别好奇用手和异物触动，否则会导致波纹片变形甚至破损，造成测量不准，跳动和报废。

这是返修中出现最多，最严重的现象，它直接导致传感器探头报废。

5.4测量水时，要防止冬季水结冰，适成充入探头前端的水结冰涨碎传感器芯片。

5.5在室外，潮湿或溅水的环境中使用时，最好在接线盒外包一层薄膜，减少渗入电路的机会。

(2)投入电缆将传感器探头及电缆直接缓慢放入被测量液体中，导气电缆一般长于深度，可将多余长度投入液体中，这样探头躺于底部，比悬立状态稳定。

(3)接线盒固定方式a.产品出厂备有安装“卡、板”。

b.法兰盘安装：用户订货时，请注明国标规格。

c.螺纹拧入，用户订货时，请注明螺纹尺寸。

（4）.传感器探头置入方式a.通常情况下，可自由置入液池底部b.为防流体波动干扰，可将探头置入竖在池内的立管内。

c.为了探头稳定，可增加配重，但应考虑自重及配重对表头与线缆连接处产生的拉力；d.为防止液体流动对测量稳定性的影响，探头应尽量置于液体静态处。

4.接线3．输出信号：4～20mADC或特殊要求4．量程范围：0～0.5m0～200m5．精度等级：0.5%F.S6、显示：液晶、指针7．温度范围：0℃（不结冰）～70℃8．膜片材料：316不锈钢9．探头材料：1Cr18Ni9Ti或特订10探头尺寸：Φ28×73mm或特订11接线盒：铸铝合金表面烤漆初检1拆除包装，检查外观是否有损伤，尤其注意检查导气电缆外皮是否有划损。

静压式液位计、静压式液位变送器一、概述静压式液位计（静压式液位变送器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

静压式液位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

静压式液位计（静压式液位变送器）DATA-51系列广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的静压式液位计。

通讯类型：1—串口;2—4～20mA ;精度：0—0.5%; 1—0.1%;DATA-5 1 ××（× m H 2 O ）量程：0—×，单位：m(一般在标牌中标注)采集类型：水位;唐山平升电子生产的变送器系列产品二、工作原理静压式液位计采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

传感器所处位置的水压通过接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

三、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～7,10,20,35,70,100m输出信号：4-20Ma / RS485；供电电源：12～28V DC（4-20mA输出）5～28V DC（RS485输出）4-20mA型水位计负载电阻（Ω）：RL≤（U-8）/0.02（U为电源电压）RS485型水位计温度测量范围：-10℃～80℃(功能可选)精度等级：±0.2%FS；环境温度： -10℃～80℃存储温度： -40℃～80℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）五、外形结构（单位：mm）：1、收到产品时请检查包装是否完好，核对变送器型号与规格是否与您选购的产品相符。

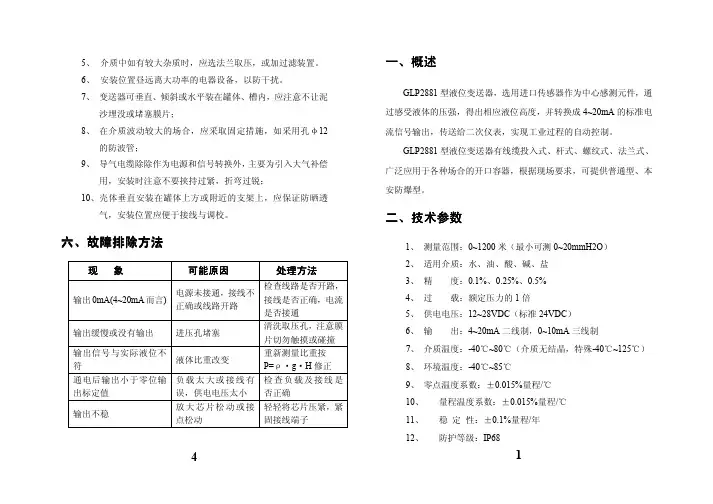

5、介质中如有较大杂质时，应选法兰取压，或加过滤装置。

6、安装位置昼远离大功率的电器设备，以防干扰。

7、变送器可垂直、倾斜或水平装在罐体、槽内，应注意不让泥沙埋没或堵塞膜片；8、在介质波动较大的场合，应采取固定措施，如采用孔φ12的防波管；9、导气电缆除除作为电源和信号转换外，主要为引入大气补偿用，安装时注意不要挟持过紧，折弯过锐；10、壳体垂直安装在罐体上方或附近的支架上，应保证防晒透气，安装位置应便于接线与调校。

六、故障排除方法现象可能原因处理方法输出0mA(4~20mA而言) 电源未接通，接线不正确或线路开路检查线路是否开路，接线是否正确，电流是否接通输出缓慢或没有输出进压孔堵塞清洗取压孔，注意膜片切勿触摸或碰撞输出信号与实际液位不符液体比重改变重新测量比重按P=ρ·g·H修正通电后输出小于零位输出标定值负载太大或接线有误，供电电压太小检查负载及接线是否正确输出不稳放大芯片松动或接点松动轻轻将芯片压紧，紧固接线端子4一、概述GLP2881型液位变送器，选用进口传感器作为中心感测元件，通过感受液体的压强，得出相应液位高度，并转换成4~20mA的标准电流信号输出，传送给二次仪表，实现工业过程的自动控制。

GLP2881型液位变送器有线缆投入式、杆式、螺纹式、法兰式、广泛应用于各种场合的开口容器，根据现场要求，可提供普通型、本安防爆型。

二、技术参数1、测量范围：0~1200米（最小可测0~20mmH2O）2、适用介质：水、油、酸、碱、盐3、精度：0.1%、0.25%、0.5%4、过载：额定压力的1倍5、供电电压：12~28VDC（标准24VDC）6、输出：4~20mA二线制，0~10mA三线制7、介质温度：-40℃~80℃（介质无结晶，特殊-40℃~125℃）8、环境温度：-40℃~85℃9、零点温度系数：±0.015%量程/℃10、量程温度系数：±0.015%量程/℃11、稳定性：±0.1%量程/年12、防护等级：IP68113、防爆等级：iaⅡCT514、负载特性：R=50×（U-12）（Ω）U为供电电压三、工作原理当液位变送器测量元件与介质接触时，传感器迎面受到的压力为P=ρ·g·H+P0P：单位Paρ：被测介质密度，单位kg/m3g：当地重力加速度，单位m/S2H：被测液体深度，单位mP0：液面上大气压，单位Pa同时通过导气电缆将液面上的大气压P0引入到传感器的背压腔，以抵消传感器迎面的P0，使传感器测得压力为：P=ρ·g·H四、安装及接线图（接线方式：红色接24V+，蓝色接24V-）2五、安装使用注意事项1、打开包装盒检查量程范围与原订货参数是否一样，未经我公司同意，切勿任意拆卸、禁止碰撞触摸传感器隔离膜片。

静压式液位计仪表的调试步骤静压式液位计在很多地方都超级有用呢。

那它的调试呀，其实也没那么难啦。

先说说安装后的初步检查吧。

就像我们收到一个新玩具，得先看看有没有哪里坏了或者装错了。

看看液位计的外观有没有破损呀，连接的地方是不是都拧紧了。

那些线路的接口，要确保都插得稳稳当当的，可不能松松垮垮的，不然信号怎么好好传输呢？还有传感器部分，要保证它是干净整洁的，没有被什么东西堵住或者沾上脏东西。

接下来就是通电啦。

这就像给它注入生命力一样。

通电之后呀，要看看显示屏有没有正常亮起。

要是不亮，那可就有点小麻烦了，得赶紧检查电源部分是不是接对了，保险丝有没有坏掉之类的。

如果显示屏亮了，那就可以进行下一步啦。

然后就是校准啦。

这可是很关键的一步哦。

要找一个已知液位高度的容器，把液位计放进去。

比如说，你知道这个容器里的液位是50厘米，那液位计显示的数值就得接近这个数值才行。

如果差得太多，就需要调整液位计的参数了。

这个参数调整呀，不同的液位计可能会有点差别。

有些液位计有专门的校准按钮，按一按，然后输入正确的液位数值就好啦。

就像给它纠正错误一样，要耐心点哦。

再就是检查信号传输啦。

液位计测到的液位信息是要传出去给其他设备的，就像我们要把小秘密告诉好朋友一样。

要看看它传输的信号是不是稳定的。

可以用一些检测工具，看看信号有没有中断或者波动特别大的情况。

如果有，那就得顺着线路找找看，是不是哪里受到干扰了，或者线路有破损的地方。

最后呢，要进行一个全面的测试。

让液位在容器里上升或者下降，看看液位计是不是能够准确地跟着变化。

这个过程就像是在考验液位计是不是真的很靠谱。

如果在这个过程中发现有什么不正常的地方，那就再回过头去检查前面的步骤，看看是哪里出了问题。

调试静压式液位计虽然有点小繁琐，但只要我们一步一步来，就像照顾小宠物一样细心，肯定能让它好好工作的啦。

Products Solutions Services简明操作指南Deltapilot M FMB50静压液位计IO-Link 通信压力传感器本《简明操作指南》不能替代设备随箱包装中的《操作手册》。

详细设备信息参见《操作手册》和补充文档资料。

标配文档资料的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations AppKA01523P/28/ZH/02.22-00715855142022-07-27相关文档资料Deltapilot M FMB50 IO-Link通信1 相关文档资料2 文档信息2.1 文档功能《简明操作指南》包含从到货验收至初始调试的所有重要信息。

2Endress+HauserDeltapilot M FMB50 IO-Link通信文档信息2.2 信息图标2.2.1 安全图标2.2.2 电气图标2.2.3 工具图标2.2.4 特定信息图标Endress+Hauser3基本安全指南Deltapilot M FMB50 IO-Link 通信4Endress+Hauser2.2.5 图中的图标2.2.6 设备上的图标2.3 注册商标•KALREZ®E.I. Du Pont de Nemours & Co.公司的注册商标（美国威明顿）•TRI-CLAMP®Ladish 公司的注册商标（美国基诺沙）•IO-Link 组织的注册商标。

•GORE-TEX®是W.L. Gore & Associates, Inc.（美国）的商标3基本安全指南3.1人员要求操作人员必须满足以下工作要求：‣经培训的合格专业人员必须具有执行特定功能和任务的资质‣经工厂厂方/运营方授权‣熟悉联邦/国家法规‣开始操作前，专业人员必须事先阅读并理解《操作手册》、补充文档和证书中（取决于实际应用）的各项规定‣遵守操作指南和基本条件要求3.2 指定用途Deltapilot M 液体静压力传感器，用于液位和压力测量。

感谢您使用我公司产品我们将竭诚为您服务使用说明书大连宏峰仪表有限公司⏹概述该系列液位变送器（液位计）适用于与大气相通的开口容器，它采用进口压力传感器组装，电路设计具有限流、抗干扰功能，投入电缆采用Φ7.5导气屏蔽电缆，其外皮耐油、抗磨，防水结构合理。

产品经过温度和线性补偿，它接受液位深度的压力，将其转换为4～20mADC信号实现远传输出，送至数显表、记录仪、电脑及控制系统。

⏹技术参数1．供电电源：15～36VDC；标准供电：24VDC2．负载能力负载电阻与供电电压的关系注意事项-----客户必读！在常年售后回馈中，针对用户因使用不当出现问题进行了分析总结，请用户认真阅读，以免产生不必要的麻烦。

5.1最好采用独立电源供电，正确接线，以防干扰烧损电路。

5.2传感器芯片很脆很薄，在搬运和安装过程中防止跌落和碰击。

5.3特别注意，传感器探头前面的波纹片很薄（只有几道）千万别好奇用手和异物触动，否则会导致波纹片变形甚至破损，造成测量不准，跳动和报废。

这是返修中出现最多，最严重的现象，它直接导致传感器探头报废。

5.4测量水时，要防止冬季水结冰，适成充入探头前端的水结冰涨碎传感器芯片。

5.5在室外，潮湿或溅水的环境中使用时，最好在接线盒外包一层薄膜，减少渗入电路的机会。

(2)投入电缆将传感器探头及电缆直接缓慢放入被测量液体中，导气电缆一般长于深度，可将多余长度投入液体中，这样探头躺于底部，比悬立状态稳定。

(3)接线盒固定方式a.产品出厂备有安装“卡、板”。

b.法兰盘安装：用户订货时，请注明国标规格。

c.螺纹拧入，用户订货时，请注明螺纹尺寸。

（4）.传感器探头置入方式a.通常情况下，可自由置入液池底部b.为防流体波动干扰，可将探头置入竖在池内的立管内。

c.为了探头稳定，可增加配重，但应考虑自重及配重对表头与线缆连接处产生的拉力；d.为防止液体流动对测量稳定性的影响，探头应尽量置于液体静态处。

4.接线3．输出信号：4～20mADC或特殊要求4．量程范围：0～0.5m0～200m5．精度等级：0.5%F.S6、显示：液晶、指针7．温度范围：0℃（不结冰）～70℃8．膜片材料：316不锈钢9．探头材料：1Cr18Ni9Ti或特订10探头尺寸：Φ28×73mm或特订11接线盒：铸铝合金表面烤漆初检1拆除包装，检查外观是否有损伤，尤其注意检查导气电缆外皮是否有划损。

静压式液位变送器的使用及故障处理
河南濮阳柳屯三气厂边朝朝
静压式液位变送器广泛应用于测量常压、压力容器的液位，它的使用特点是差压传感器及电子线路封装在被测容器的顶部，和被测液体分离，且易安装调校，更增加了其可靠性、安全性。

其探头为不锈钢特殊加工成的筒状集气器，防污、防堵塞，安装时不需空罐。

它提供数字微分压力补偿、自动温度补偿。

同时，因其具有功能、零点和量程调节互相独立的特点，使它成为一种独特的液位变送器。

工作原理是利用水头静压来测量液位，并把这一压力变成（4~20）mA信号输出，它由集气器、引压管、连接体和内部封装的差压变送器等主要部分组成，如下图所示：
1.使用注意事项
（1）认真确认仪表使用工况是否合适，注意供电电压为直流24V。

（2）变送器与引压管暴露于空气中，所以强腐蚀场合不宜使用。

（3）溶有比空气轻的气体及有机溶剂可能会损坏变送器。

（4）如预知有强波动，则只能采用硬质脉冲管，并且应考虑将其装在一条竖管中。

（5）被测液体比量改变需重新校表。

（6）组装完的装置必须垂直插入液体。

2.容易忽视的问题
（1）引压管与集气器连接处气体易泄漏，在安装时应注意。

（2）引压管和集气器管与变送器的接口处要用4氟带或#567密封胶密封。

在浸入前应让胶先干一小时，以形成一个气密的整体。

（3）空气/蒸汽不能从引压管出，更不能在连接处有明显的气泡。

（4）因硅传感器可能会受过程的影响，因而只能用于不会毁坏氯丁橡胶和塑料的液体。

3.故障处理。
