L301系列静压液位计说明书

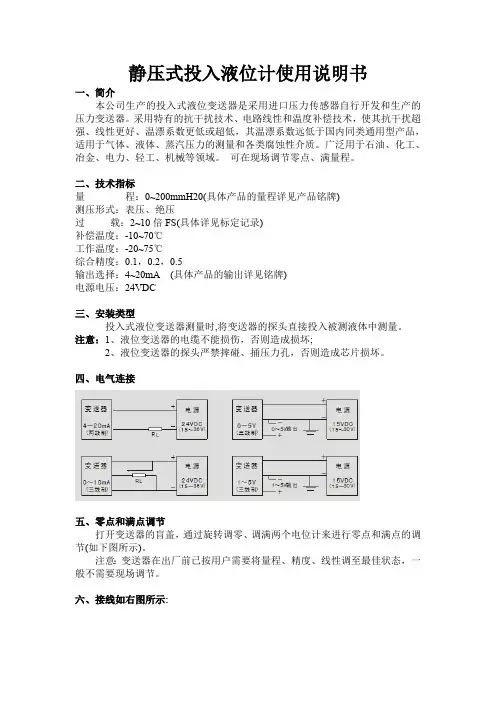

静压式投入液位计使用说明书一、简介本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

二、技术指标量程：0~200mmH20(具体产品的量程详见产品铭牌)测压形式：表压、绝压过载：2~10倍FS(具体详见标定记录)补偿温度：-10~70℃工作温度：-20~75℃综合精度：0.1，0.2，0.5输出选择：4~20mA (具体产品的输出详见铭牌)电源电压：24VDC三、安装类型投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。

注意：1、液位变送器的电缆不能损伤，否则造成损坏;2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。

四、电气连接五、零点和满点调节 打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调节(如下图所示)。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。

六、接线如右图所示:七、安装使用注意事项：1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。

2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。

4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。

5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。

静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u静压液位计一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。

二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-m a i l）的方式与我公司联系。

三、技术参数●测量范围：0-20m●精度：0.5%，1%●输出：4-20m A D C●过程连接：M33×2外螺纹或D N25法兰●传感器膜片：316L，哈C、钽、钛和A l2O3陶瓷●电源电压：12.5-36V D C●电源影响：≤0.05%F s/v●介质温度：-40℃～+125℃●环境温度：-40℃～+80℃●相对温度：≤95%R H●电气接口：M20×1.5●防爆标志：本安型i a l I C T5隔爆型d I I B T4●过载压力：额定量程的2倍●长期稳定性：量程的±0.3%(1年)●防护类别：I P65●引压管：φ6×1不锈钢 φ10×1P V C管 φ10×1不锈钢管静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u四、外形安装尺寸普通型钢性液位计普通型挠性液位计高温法兰型液位计法兰底装式液位计引线接头0×1.5顶丝引压管1c r 18N i 9t i配重法兰D 引线接头M 20×1.531引压管PV C或P T F E集气器传感器103148L10392表头散热片法兰D N 25引压管集气器31103224L148L五、仪表接线六、仪表调试1、将仪表垂直放置，打开仪表壳体，让集气器不接触被测介质，调整电路板上零点电位器Z E R O （顺时针增大，逆时针减小），使其输出电流显示为4m A ，零点调试完成。

液位计操作说明液位计是一种用于测量容器内液体或粉末的位置和高度的仪器。

它在各种工业领域中应用广泛，并为操作人员提供了准确的液位信息。

本文将为您提供一份液位计的操作说明，帮助您正确使用并维护液位计。

1. 准备工作在操作液位计之前，您需要确保以下准备工作已完成：1.1 检查液位计的电源是否连接正常，并确保电源电压与液位计的要求相符。

1.2 确保液位计的仪表面板干净，并无灰尘或杂质。

1.3 检查液位计的传感器和探头是否干净，并清理它们以确保准确的测量结果。

2. 液位计操作步骤下面是液位计的操作步骤：2.1 打开液位计电源，等待液位计系统启动。

系统启动所需的时间可能因液位计型号而异，请耐心等待。

2.2 进入液位计主界面，通常液位计会显示容器内液体的高度或百分比。

如果您的液位计具有其他功能，可以根据需要选择相应的功能。

2.3 如有必要，调整液位计的设置以适应不同的液体类型。

例如，如果容器内装有腐蚀性液体或高温液体，您可能需要相应地调整传感器的灵敏度或使用特殊的保护措施。

2.4 对于连续测量的液位计，您可以选择设置报警功能，以便在液位达到预设值时发出警示信号。

2.5 当液位计正常工作时，您可以读取液位计所显示的液位高度或百分比，并做出相应的处理。

请根据实际需要决定如何使用这些数据。

3. 维护与注意事项为了确保液位计的长期可靠工作，您需要注意以下几点：3.1 定期检查液位计的电源连接，确保电源稳定。

3.2 清洁液位计的仪表面板，避免灰尘或杂质影响显示效果。

3.3 定期清洁液位计的传感器和探头，确保它们保持良好的工作状态。

3.4 避免将液位计暴露在腐蚀性气体或液体的环境中，以免损坏液位计的部件。

3.5 定期校准液位计，以确保测量结果的准确性。

总结：本文为您提供了液位计的操作说明，包括准备工作、操作步骤以及维护与注意事项。

正确操作和维护液位计可以确保它的正常运行并提供准确的液位信息。

希望这份操作说明对您有所帮助，祝您工作顺利！。

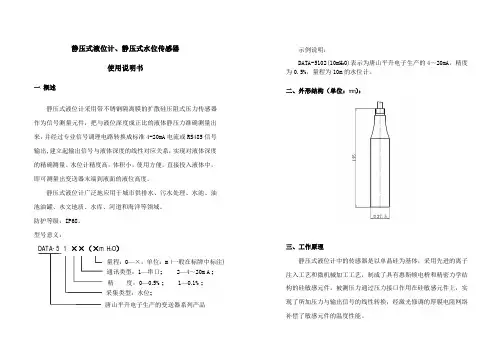

静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

水位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。

二、外形结构（单位：mm ）：三、工作原理静压式液位计中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。

液位计使用说明书1. 产品概述液位计是一种用于测量容器内液体的高度的仪器。

它具有高精度、可靠性好等特点，广泛应用于工业生产、石油化工、食品加工等领域。

本使用说明书的目的是帮助用户正确使用液位计，确保仪器的准确测量和长期稳定运行。

2. 安全须知在使用液位计前，请仔细阅读以下安全须知，并严格遵守：2.1 使用前检查液位计是否完好。

如有损坏或异常情况，请勿使用，并及时联系售后服务。

2.2 在操作液位计时，务必戴上防护手套和护目镜，以防液体溅出造成伤害。

2.3 不要将液位计暴露在高温、潮湿或腐蚀性环境中，以免影响仪器的正常工作。

2.4 液位计的维修和保养应由专业人员进行，禁止用户自行拆卸或修理。

3. 操作步骤为确保精确测量，使用液位计时请按照以下步骤进行操作：3.1 将液位计正确安装在要测量液位的容器上，并确保安装牢固。

3.2 打开液位计电源，并根据说明书调节合适的工作参数。

3.3 等待液位计自检完成后，将探测头慢慢放入容器中。

3.4 观察液位计显示屏上的测量结果，并记录下来。

3.5 测量结束后，将探测头从容器中取出，并关闭液位计电源。

4. 注意事项使用液位计时，还需要注意以下事项：4.1 在测量液位前，必须确保容器内液体的稳定，避免因液体的剧烈波动而影响测量结果。

4.2 定期清洁液位计的探测头，以保证其灵敏度和准确性。

4.3 若发现测量结果异常或误差较大，请检查机器设置和操作是否正确，并联系售后服务。

4.4 长期不使用液位计时，请关闭电源并将其存放在防尘、防湿的地方。

5. 故障排除在使用液位计过程中，可能会遇到一些常见的故障问题。

下面列举几种常见情况的处理方法：5.1 若液位计显示屏无显示或显示不正常，请检查电源连接是否良好，重启液位计并观察结果。

5.2 如果液位计测量结果波动较大，请检查容器内液体是否有剧烈波动，或探测头是否受到干扰。

5.3 如果液位计测量结果显著偏离实际液位，请检查仪器设置是否正确，确保参数调整适当。

液位计说明书液位计说明书1. 引言液位计是一种用于测量液体或固体材料的高度的设备。

液位计广泛应用于工业领域，用于监测和控制液体或固体材料的位移，以确保生产过程的正常运行。

本文档将介绍液位计的工作原理、安装方法和注意事项。

2. 工作原理液位计通常由传感器和指示器组成。

传感器通过测量液体或固体材料的高度来确定液位。

常见的液位测量方法包括浮子式液位计和压力式液位计。

- 浮子式液位计：传感器内部安装有一个浮子，随着液位的升降，浮子也会浮在液面上。

通过浮子的位置变化来判断液位的高低。

- 压力式液位计：传感器安装在液体或固体材料的容器中，通过测量液体或材料产生的压力变化来确定液位。

3. 安装方法液位计安装的位置和方法取决于具体的应用场景和液体或固体材料的特性。

一般来说，以下步骤可作为参考：1. 确定安装位置：根据液体或固体材料的容器形状和尺寸，选择合适的安装位置。

应尽量避免安装在可能受到物体挡住或干扰的位置。

2. 安装传感器：根据液位计的类型，将传感器正确安装在容器内部或外部。

注意确保传感器与液体或固体材料之间没有空气或杂质的干扰。

3. 连接电源和信号线：液位计通常需要电源和信号线进行正常工作。

根据液位计的规格要求，正确连接电源和信号线。

4. 调试和测试：安装完成后，需要对液位计进行调试和测试，确保测量准确，操作正常。

可以通过添加或减少液体或固体材料来验证液位计的测量结果。

4. 注意事项在安装和使用液位计时，需要注意以下事项：- 请根据液位计的规格要求选择合适的电源和信号线，并确保正确连接。

- 在安装液位计前，务必彻底清洁液体或固体材料的容器，以避免因杂质而导致液位计误差。

- 在液位计的使用过程中，应定期检查液位计的工作状态，确保传感器和指示器的正常运行。

- 避免液位计与酸、碱等腐蚀性物质接触，以免损坏设备。

- 当液位计出现故障或异常时，应及时停止使用并联系维修人员进行检修。

5. 总结液位计是一种重要的测量设备，用于监测液体或固体材料的位移。

液位计操作说明书一、产品概述液位计是一种用来测量液体高度或容器内液体体积的仪器。

它通过测量液体和气体之间的物理性质的变化，如压力、电容、声波、红外线等，从而确定液面的位置。

本操作说明书旨在为用户提供关于液位计的详细操作指南，帮助用户正确、安全地使用该仪器。

二、产品安装1. 描述液位计的结构、材质、形状和尺寸等基本参数。

2. 阐述液位计的安装步骤，并图文并茂地展示每个步骤的操作方法。

3. 强调安装液位计时的注意事项，如确保设备与电源的正确接地、避免机械损坏等。

三、产品调试1. 详细介绍液位计的调试过程，包括输入参数的设置、仪器连接、校准等。

2. 提供针对不同类型液位计的调试方法指导。

四、产品使用1. 提供液位计的基本操作方法，如开机、关机、参数调节等。

2. 说明液位计与其他设备的连接方式，并解释使用中的注意事项。

3. 指导用户正确读取液位计显示的数据，并提供解析方法。

五、产品维护1. 强调定期对液位计进行维护和保养，包括清洁、校准、更换零件等。

2. 提供故障排除指南，以帮助用户在出现故障时快速找到解决方法。

六、产品安全1. 强调用户在操作液位计时应注意安全事项，如避免触电、防止液体波动等。

2. 提供紧急情况下的应急处理方法，并介绍常见的安全警示标志和解释。

七、常见问题解答针对用户在使用液位计过程中常见的问题和疑问，提供详细的解答和建议。

八、技术支持提供厂家联系方式，以便用户在遇到无法解决的问题时能够寻求专业的技术支持。

结语：本操作说明书根据液位计的特点和实际使用需求，以清晰的逻辑结构和详尽的内容，为用户提供了全面的操作指南。

在使用过程中，请用户根据本说明书的指导，正确操作液位计，以确保使用的安全和可靠性。

如有其他疑问或需进一步的技术支持，欢迎随时联系厂家。

祝愿您的使用愉快！。

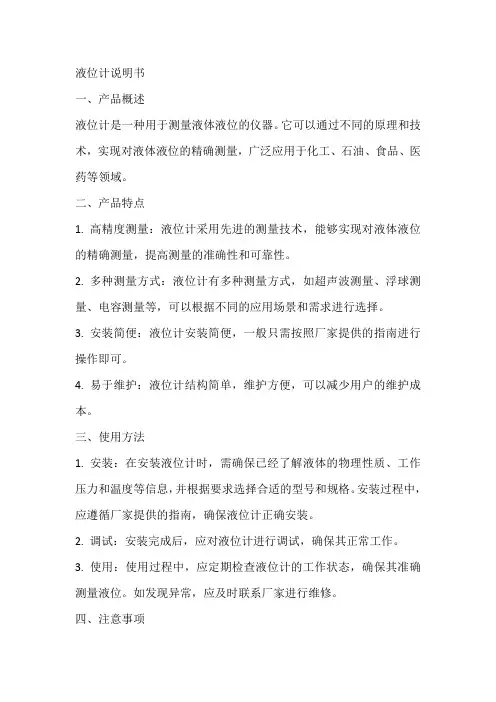

液位计说明书
一、产品概述
液位计是一种用于测量液体液位的仪器。

它可以通过不同的原理和技术，实现对液体液位的精确测量，广泛应用于化工、石油、食品、医药等领域。

二、产品特点
1. 高精度测量：液位计采用先进的测量技术，能够实现对液体液位的精确测量，提高测量的准确性和可靠性。

2. 多种测量方式：液位计有多种测量方式，如超声波测量、浮球测量、电容测量等，可以根据不同的应用场景和需求进行选择。

3. 安装简便：液位计安装简便，一般只需按照厂家提供的指南进行操作即可。

4. 易于维护：液位计结构简单，维护方便，可以减少用户的维护成本。

三、使用方法
1. 安装：在安装液位计时，需确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。

安装过程中，应遵循厂家提供的指南，确保液位计正确安装。

2. 调试：安装完成后，应对液位计进行调试，确保其正常工作。

3. 使用：使用过程中，应定期检查液位计的工作状态，确保其准确测量液位。

如发现异常，应及时联系厂家进行维修。

四、注意事项
1. 在使用过程中，应注意液位计的防护等级，避免外界因素对测量结果的影响。

2. 在安装和使用过程中，应遵循厂家的安全规范，确保人员和设备的安全。

3. 如发现故障或问题，应及时联系厂家进行维修或更换。

五、售后服务
1. 厂家提供一年的质保期，质保期内如发现质量问题，可免费维修或更换。

2. 在质保期外，厂家提供有偿维修服务，根据实际情况收取相应的费用。

3. 厂家提供技术咨询和售后服务热线，为用户提供及时的技术支持和解决方案。

L301系列静压液位计安装使用说明书solution中国服务中心L301系列静压液位计安装使用说明书L301系列静压液位计采用美国SOLUTION（斯卢森）公司提供的陶瓷电容式传感器，是我公司为适应中国市场需求，而自行开发和生产的新一代液位测量仪表，该仪表具有性能可靠，安装简单和使用方便的特点，该系列有六种型号静压液位计：L301-1型为沉入缆式结构；L301-2型为沉入杆式结构；L301-3型为直装螺纹旋入式结构；L301-4型为直装法兰式结构，四者均具隔爆和本安型。

L301-5和L301-6接触介质部分材料为PTFE或哈氏合金，适用于强酸、强碱等强腐蚀介质测量，具本安防爆型。

L301-5型为沉入缆式结构；L301-6型为沉入杆式结构。

工作原理L301系列静压液位计通过压力传感器实现液位测量。

压力传感器探入或接触被测液体，受到一定的静压（P）。

此压力（P，MPa）与液体高度（h,m）的关系列为P=10ֿ³ρgh。

式中为被测液体密度（g/cm³）,g为当地的重力和速度（m/s²）。

对于一定的被测介质和地点，ρ和g为常数，压力和液位高度成正比。

如此，通过压力传感器实现了液位测量。

技术数据防爆标志：隔爆型dllCT6〔不含乙炔〕(L301-1﹑L301-2﹑L301-3﹑L301-4﹑)本安型：ibllCT4本安型关联设备：KAS901安全限能器或LB803S型安全栅满度测量范围：L301-11~100M(隔爆型1~20m)L301-20.5~4m;L301-3、L301-42~100mL301-51~5m;L301-60.5~3m精度等级：0.2级，0.5级长期稳定性：优于0.1%/年环境温度：-20~70℃介质温度：-20~+60℃(L301-1、L301-5)-20~+80℃(L301-2、L301-6)-40~+130℃(L301-3、L301-4)变送器防护等级：IP65传感器防护等级：IP68电源电压：普通型13-30.5V DC;隔爆型12.5~30V DC本安型12.6~24V DC变送器输出：4~20Ma贮存环境温度：L301-1、L301-5-20~+60℃L301-2、L301-3、L301-4、L301-6-40~+85℃贮存环境湿度：﹤90％ＲＨ变送器外壳材料：压铸铝合金测量膜片密封外壳L301-1、L301-296%氧化铝陶瓷氟橡胶等１Cr18Ni9TiL301-3、L301-4316或哈氏合金等电子束焊１Cr18Ni9TiL301-5、L301-696%氧化铝陶瓷PTFE PTFE传感器材料LL301-1L301-2L301-2L301-2过程连接为GI1/2“过程连接为法兰过程连接为GI1/2〞过程连接为法兰1.传感器其它与左图所示同 1.传感器其它与左图所示同2.导气电缆 2.加长杆（Icr8NigTi无缝管）3.过程连接 3.过程连接4.变送器 4.变送器L301-4L301-31.隔离膜片 1.隔离膜片2.法兰 2.外螺纹3.电缆引入口 3.电缆引入口4.变送器 4.变送器安装时切勿碰损波纹板测量膜片L301-5L301-5L301-6L301-6传感器外壳为哈氏合金传感器外壳为PTFE传感器外壳为哈氏合金传感器外壳这PTFEPTFE配重Q=128 1.变送器 2.过程连接 3.法兰GB9119.6-88DNG5哈氏合金配重Q=70 4.加长杆 5.传感器 6.测量膜片1.电缆2.传感器具3.测量膜片4.配重L.加长杆长度L.电缆长度防爆型与防腐型液位计安装使用注意事项（一）隔爆型1.在爆炸危险区域开启液位变送器外壳时，必须切断仪表电源．2.把盖旋紧后务必将盖上的紧定螺纹旋紧．（二）本安型1.液位计应单独安装，尽量远离大功率设备，以避免电磁感应和静电感应．2.本安电路的外部导线应单独布置，不允许与高压电缆一起敷设．3.液位计到安全栅的连接导线应尽量缩短，禁止盘卷连接导线的分布电感，分布电容与液位计的等效电感，等效电容分别之和须少于安全栅规定的额定值（例如：当导线截面1mm2时，连接导线的总长度不大于1000米）．4.为确保本安性能，用户不得随意更换器件，维修有困难应送本公司修理．5.变送器线路板上设有电源接线端子（端子下面有“＋”“－”标记），接线后，端子的卡口外不得有裸铜线．（三）防腐型（L301-5、L301-6）Ｌ301-5、L301-6防腐型静压液位计电缆接触被测介质的材料系聚四氟乙烯．鉴于该材料比金属材料强度差、硬度低等特点，请用户在运输、拆包装和仪表安装过程中，防止仪表受到碰伤、摔损、冲击和折曲等损坏．另外，使用L301-5的用户需注意以下几点：1.切勿折曲电缆和损伤电缆表面；2.电缆和传感器、变送器之间不得拉拔；3.传感器外壳材料为PTFE的L301-5必需加配重（其材料为PTFE或哈氏合金Ｃ276），配重安装时请将传感器端部的护罩旋下，然后手持传感器将配重旋入，开始旋入时请注意将螺纹对正．4.传感器和配重一起投入介质时，请缓慢设放，切勿猛然掷入．安装方式安装方式图法兰连接螺纹连接分离式注意：L301-1、L301-5的导气电缆不可过分夹紧和折曲过锐L301-1、L301-5的安装方式有螺纹连接、法兰连接和分离式三种，法兰连接采用GB9119。

液位计使用方法说明书1. 引言液位计是一种用于测量液体高度或深度的设备。

它可以广泛应用于工业、化工、石油、食品加工等领域。

本说明书将详细介绍液位计的使用方法，帮助用户正确操作液位计并获得准确的测量结果。

2. 适用范围本说明书适用于液位计的安装、调试和使用过程中需要的基本要求和注意事项。

3. 安装要求- 在安装液位计前，确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。

- 安装液位计时，需确认安装位置与材料、液体性质的兼容性，避免腐蚀或损坏。

- 安装前应检查仪表盘和指示器是否完好，若有损坏或异常，请及时更换。

4. 操作步骤以下是液位计的基本操作步骤：- 使用前，确认液位计已经正确安装并连接到液体容器上。

- 打开液位计电源开关，并等待数秒，直至液位计显示屏亮起。

- 如果液位计配备有触摸屏，根据需要选择相应的操作模式（如液位高度、深度等）。

- 通过液位计的操作面板或触摸屏，输入相关参数，如液体种类、容器尺寸等。

- 液位计将自动开始测量，并在显示屏上实时显示液位高度或深度。

- 根据需要，可以设置警报参数，当液位达到设定值时，液位计会自动发出警报。

- 操作完成后，及时关闭液位计电源开关，并断开与液体容器的连接。

5. 使用注意事项- 在操作液位计时，请仔细阅读并遵守液位计的使用说明。

- 液位计操作过程中，应注意安全，避免触碰或拉扯液位计的线缆。

- 若发现液位计异常或测量结果不准确，请及时进行维修或更换。

- 长期不使用时，应将液位计储存在干燥通风的地方，避免受潮或损坏。

- 当液位计显示屏出现问题时，应立即停止使用，并联系售后服务人员进行维修或检查。

6. 故障排除以下是一些常见液位计故障及排除方法：- 若液位计显示屏无法正常亮起，请检查电源开关和电源连接是否正常，以及电池是否已耗尽。

- 如果液位计显示屏上显示的数值不准确，请检查测量参数设置是否正确，并确认液位计的传感器是否受损或脏污。

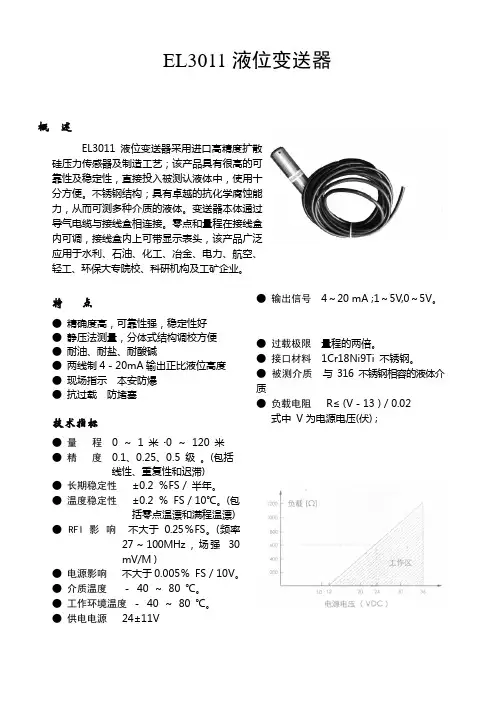

EL3011液位变送器概述EL3011液位变送器采用进口高精度扩散硅压力传感器及制造工艺；该产品具有很高的可靠性及稳定性，直接投入被测认液体中，使用十分方便。

不锈钢结构；具有卓越的抗化学腐蚀能力，从而可测多种介质的液体。

变送器本体通过导气电缆与接线盒相连接。

零点和量程在接线盒内可调，接线盒内上可带显示表头，该产品广泛应用于水利、石油、化工、冶金、电力、航空、轻工、环保大专院校、科研机构及工矿企业。

特点●精确度高，可靠性强，稳定性好●静压法测量，分体式结构调校方便●耐油、耐盐、耐酸碱●两线制4－20mA输出正比液位高度●现场指示本安防爆●抗过载防堵塞技术指标●量程 0 ～ 1 米〃〃〃0 ～ 120 米●精度 0.1、0.25、0.5 级。

(包括线性、重复性和迟滞)●长期稳定性±0.2 ％FS / 半年。

●温度稳定性±0.2 ％ FS / 10℃。

(包括零点温漂和满程温漂) ● RFI影响不大于 0.25％FS。

(频率27～100MHz，场强 30 mV/M ) ●电源影响不大于0.005％ FS / 10V。

●介质温度－ 40 ～ 80 ℃。

●工作环境温度－ 40 ～ 80 ℃。

●供电电源 24±11V●输出信号4～20 mА;1～5V,0～5V。

●过载极限量程的两倍。

●接口材料 1Cr18Ni9Ti 不锈钢。

●被测介质与316 不锈钢相容的液体介质●负载电阻 R≤(V－13 ) / 0.02式中 V为电源电压(伏) ;使线图4-20mA变送器输出 0-5V（1-5V）变送器输出接口与结构使用说明使用前应确认量程范围，以保证测量精度。

然后将变送器直接投入被测液体中；根据不同输出要求，按接线图连结线路，确认无误后接通电源。

出厂标定介质: H2O按下式可计算出液位：电流型： 4－20mA输出H =（ I － 4 ）/16×量程。

式中 I 为电流（mA）。

电压型： 1－5V输出H=（V － 1 ）/5×量程。

公司简介北京铁强科技发展有限公司，位于我们伟大的首都——北京，是一家以工程仪表生产、研发为主的科技型企业，是一个极具活力与前景的多元化的新型民营企业。

公司技术力量雄厚，依靠北京的人才、技术、信息等优势，自2000年成立以来，通过短短七年多时间，就在仪器仪表生产制造领域内谱写一个又一个神话。

公司先后与北仪集团、德国西门子公司、美国麦克公司等仪表生产制造商进行广泛而深入的合作，在合作中公司产品的品质和质量得到很大提升。

同时，公司也在积极借鉴和引进国外先进技术和生产工艺，产品的科技含量不断提高、种类也在不断丰富。

另外，公司不断以新技术、新工艺、新材料、新设计理念设计生产品质高、性能优、用途广、使用寿命长的产品。

公司自主生产磁翻柱液位计、浮球液位计（液位开关）、钢带液位计、磁致伸缩液位计、微波物位计、电容式液位计、超声波液位计、音叉物位开关、电容式物位计、差压变送器等物位测量仪表。

同时，公司还经营流量仪表、压力仪表、温度仪表以及成分分析仪表等自动化测量、控制仪表。

经过几年的努力，公司发展了一支专业化、国际化、规模化的研发、生产、和管理团队。

公司现有员工100余名，其中有高级职称的技术人员5人、大专及以上各类专业人才80余名。

是“中国石化物资资源市场成员”单位；是“中国石油天然气集团公司一级供应网络”单位。

是众多国内外用户的高品质、可信赖的工业计量器具服务商。

公司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，以“更强、更大、更实”为经营宗旨，开拓进取，务实创新，在做好产品生产和经营的基础上，还以打造中国仪表名牌为己任，投资开发有自主知识产权的产品。

在发展过程中，公司始终以快速的反应、精湛的技艺、热忱的服务及时为用户排忧解难，也因此得到了广大用户与社会各界的一致认可。

如今，公司全体员工正走专业化、特色化、精细化经营之道，并朝着两年时间内年销售额翻两番的目标奋力前进！北京铁强仪表科技发展有限公司产品选型样本目录01、磁翻柱液位计 (3)02、浮球液位计（液位开关） (5)03、防爆浮球液位开关 (7)04、玻璃板式液位计 (8)05、玻璃管式液位计 (10)06、钢带液位计 (12)07、重锤探测液位计 (14)08、超声波物位计 (15)09、智能雷达液位计 (17)10、导波雷达液位计 (19)11、电容式液位计 (21)12、射频导纳物位控制器 (23)13、音叉物位控制器 (25)14、磁致伸缩物位计 (27)15、压力液位变送器 (29)16、小型浮球液位计(液位开关) (31)17、常用客户名单 (32)注：我们是一家专业生产物位仪器仪表的科技型公司，随着市场的需求变化、我们的技术人员也会在保证质量的前提下，对产品进行改进，改造后的产品外观会有所变化、性能也会有所提高。

液位计的简明使用说明书1. 介绍液位计是一种用于测量液体高度或容器填充量的设备。

它广泛应用于工业生产、仓储、石油化工等领域，帮助用户监测和控制液体的水平和变化。

本使用说明书将详细介绍液位计的使用方法，以确保用户能正确、高效地操作液位计。

2. 准备工作在使用液位计之前，确保以下准备工作已完成：2.1 检查液位计的完好性，并清洁传感器表面；2.2 确保液位计的电源充足或电池已安装并正常工作；2.3 准备好必要的工具，如螺丝刀、校准仪等。

3. 安装液位计根据不同的液位计类型和使用场景，安装液位计的方法会有所不同。

下面是一般安装步骤的概述：3.1 选择合适的安装位置，确保液位计能正常接触液面；3.2 使用适当的固定装置将液位计固定在安装位置上；3.3 将液位计的传感器引线与显示器或控制设备连接，并检查连接是否牢固；3.4 完成安装后，进行液位计的校准和测试，确保其准确性和稳定性。

4. 操作步骤液位计的操作步骤通常如下：4.1 打开电源，确保液位计正常启动；4.2 根据显示器上的操作界面，设置相关参数，如单位、报警阈值等；4.3 观察液位计显示器上的液位数据，确保其准确反映液体的实际高度；4.4 如有需要，可以进行液位计的校准，以保证测量的准确性；4.5 在正常使用过程中，注意观察液位计的工作状态，如发现异常，及时进行检修或维护。

5. 维护和保养为了保证液位计的稳定和持久使用，定期的维护和保养是必不可少的。

以下是常见的维护措施：5.1 定期清洁液位计的传感器表面，以防止积尘或污染物影响测量准确性；5.2 检查液位计的电池状态，确保其正常工作，并定期更换电池；5.3 如发现异常现象或液位计失灵，应及时联系厂家或专业技术人员进行检修；5.4 长期不使用液位计时，应将其存放在干燥、通风的环境中，避免受潮、暴露或被损坏。

6. 安全提示在使用液位计时，注意以下安全事项：6.1 遵守操作规程和使用说明，确保操作正确和安全；6.2 阅读并理解液位计的安全警示标识和说明，避免发生事故；6.3 如发现异常现象或液位计故障，应立即停止使用，并通知相关技术人员进行检修；6.4 在使用液位计时，如发现仪器表面有异常热度或电流，应立即停止使用，并与厂家联系。

静压式液位计、静压式液位变送器一、概述静压式液位计（静压式液位变送器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

静压式液位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

静压式液位计（静压式液位变送器）DATA-51系列广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的静压式液位计。

通讯类型：1—串口;2—4～20mA ;精度：0—0.5%; 1—0.1%;DATA-5 1 ××（× m H 2 O ）量程：0—×，单位：m(一般在标牌中标注)采集类型：水位;唐山平升电子生产的变送器系列产品二、工作原理静压式液位计采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

传感器所处位置的水压通过接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

三、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～7,10,20,35,70,100m输出信号：4-20Ma / RS485；供电电源：12～28V DC（4-20mA输出）5～28V DC（RS485输出）4-20mA型水位计负载电阻（Ω）：RL≤（U-8）/0.02（U为电源电压）RS485型水位计温度测量范围：-10℃～80℃(功能可选)精度等级：±0.2%FS；环境温度： -10℃～80℃存储温度： -40℃～80℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）五、外形结构（单位：mm）：1、收到产品时请检查包装是否完好，核对变送器型号与规格是否与您选购的产品相符。

液位计操作指南说明书一、引言液位计是一种用于测量储罐、管道或其他容器内液体水平的仪器。

本操作指南旨在提供液位计的正确使用方法，以确保准确测量和安全操作。

二、液位计的类型1. 浮子式液位计浮子式液位计通过浮子浸泡在液体中来测量液位高度。

操作者通过读取浮子位置来确定液位。

2. 报警液位计报警液位计不仅可以提供液位测量，还能根据预设的高低液位阈值发出警报信号。

3. 超声波液位计超声波液位计利用超声波脉冲的传播时间来测量液体的高度。

4. 电容液位计电容液位计通过测量电容的变化来确定液位高度。

三、操作步骤1. 准备操作a. 确保液位计已正确安装并连接到液体容器。

b. 检查液体容器是否已经正确连接到供电源。

c. 确保操作者已经穿戴适当的防护装备，如手套和眼镜。

2. 开始测量a. 启动液位计，根据液位计的类型，选择相应的设置。

b. 等待液位计稳定，并读取液位计的显示结果。

3. 记录和报告测量结果a. 记录液位计的测量结果，并标记日期和时间。

b. 如果液位计具有报警功能，在测量结果超过设定阈值时，立即报告并采取相应的措施。

4. 定期维护a. 液位计应定期进行维护和校准，以确保测量结果的准确性。

b. 清洁液位计的传感器和测量元件，确保其正常工作。

四、安全注意事项1. 在操作液位计时，必须遵守相关的安全规定和操作程序。

2. 避免将液位计暴露在极端温度、压力或腐蚀性介质下。

3. 注意使用适当的防护设备，以防止意外伤害。

4. 在维护和校准液位计之前，务必将其与电源断开连接。

五、故障排除和常见问题以下是液位计常见问题的解决方法：1. 显示不准确：检查液位计是否正确安装和校准。

2. 无显示结果：确认液位计是否与电源连接，并检查相关电缆是否正常。

3. 报警信号：检查液位计的报警设置，并采取相应的措施。

六、结束语液位计是一种重要的测量仪器，正确操作液位计是确保工艺安全和生产效率的关键。

本操作指南提供了液位计的正确使用方法，希望能够对操作者在液位测量过程中提供帮助。

感谢您使用我公司产品我们将竭诚为您服务使用说明书大连宏峰仪表有限公司⏹概述该系列液位变送器（液位计）适用于与大气相通的开口容器，它采用进口压力传感器组装，电路设计具有限流、抗干扰功能，投入电缆采用Φ7.5导气屏蔽电缆，其外皮耐油、抗磨，防水结构合理。

产品经过温度和线性补偿，它接受液位深度的压力，将其转换为4～20mADC信号实现远传输出，送至数显表、记录仪、电脑及控制系统。

⏹技术参数1．供电电源：15～36VDC；标准供电：24VDC2．负载能力负载电阻与供电电压的关系注意事项-----客户必读！在常年售后回馈中，针对用户因使用不当出现问题进行了分析总结，请用户认真阅读，以免产生不必要的麻烦。

5.1最好采用独立电源供电，正确接线，以防干扰烧损电路。

5.2传感器芯片很脆很薄，在搬运和安装过程中防止跌落和碰击。

5.3特别注意，传感器探头前面的波纹片很薄（只有几道）千万别好奇用手和异物触动，否则会导致波纹片变形甚至破损，造成测量不准，跳动和报废。

这是返修中出现最多，最严重的现象，它直接导致传感器探头报废。

5.4测量水时，要防止冬季水结冰，适成充入探头前端的水结冰涨碎传感器芯片。

5.5在室外，潮湿或溅水的环境中使用时，最好在接线盒外包一层薄膜，减少渗入电路的机会。

(2)投入电缆将传感器探头及电缆直接缓慢放入被测量液体中，导气电缆一般长于深度，可将多余长度投入液体中，这样探头躺于底部，比悬立状态稳定。

(3)接线盒固定方式a.产品出厂备有安装“卡、板”。

b.法兰盘安装：用户订货时，请注明国标规格。

c.螺纹拧入，用户订货时，请注明螺纹尺寸。

（4）.传感器探头置入方式a.通常情况下，可自由置入液池底部b.为防流体波动干扰，可将探头置入竖在池内的立管内。

c.为了探头稳定，可增加配重，但应考虑自重及配重对表头与线缆连接处产生的拉力；d.为防止液体流动对测量稳定性的影响，探头应尽量置于液体静态处。

4.接线3．输出信号：4～20mADC或特殊要求4．量程范围：0～0.5m0～200m5．精度等级：0.5%F.S6、显示：液晶、指针7．温度范围：0℃（不结冰）～70℃8．膜片材料：316不锈钢9．探头材料：1Cr18Ni9Ti或特订10探头尺寸：Φ28×73mm或特订11接线盒：铸铝合金表面烤漆初检1拆除包装，检查外观是否有损伤，尤其注意检查导气电缆外皮是否有划损。

液位计操作方法说明书一、简介液位计是一种用于测量液体高度的设备，通常用于工业生产和实验室等领域。

本操作方法说明书旨在向操作人员介绍如何正确操作液位计，以便准确测量液体的高度。

二、操作前准备1. 检查液位计的外观是否完好无损，确保仪器无任何损坏。

2. 确保仪器已正确安装并连接到所需设备或容器。

3. 根据实际需求，选择和设置合适的仪器参数，如量程范围和单位。

三、操作步骤以下是液位计的基本操作步骤，应根据实际情况进行适当调整：1. 打开电源使用指定电源连接液位计，并确保电源供应稳定。

打开电源开关，仪器开始工作。

2. 启动仪器按下启动按钮或者根据仪器说明书中的具体操作要求进行操作，启动液位计。

3. 校准仪器在开始测量前，应进行仪器校准。

校准液位计旨在确保仪器的准确性，并消除任何可能的误差。

校准方法可以根据具体型号和品牌的要求进行。

4. 执行测量将液体缓慢倒入待测容器，同时观察液位计读数的变化。

在液面稳定后，记录读数并停止倒液。

确保读数的准确性和稳定性。

5. 停止仪器当测量完成后，根据仪器说明书中的具体要求，停止液位计的工作。

6. 关闭电源关闭电源开关，断开液位计与电源的连接。

四、注意事项1. 操作人员在使用液位计前，应熟悉仪器的操作说明书，并按照说明书中的操作步骤进行操作。

2. 在操作过程中，请保持仪器周围的环境安静和干燥，以免影响液位计的测量精度。

3. 如果遇到任何故障或异常情况，请立即停止操作，并联系维修人员进行排查和修复。

4. 定期对液位计进行维护和保养，以确保其良好的工作状态。

5. 操作人员应时刻保持警惕，防止操作中发生意外事故。

五、常见故障及排除方法以下是一些常见故障及其可能的排除方法，仅供参考：1. 仪器无法启动- 检查仪器是否连接到正确的电源，并确保电源供应正常。

- 检查仪器连接是否牢固，并排除任何可能的松动或损坏。

2. 仪器读数异常或不稳定- 检查液位计是否正确校准，是否存在误差或偏移。

5、介质中如有较大杂质时，应选法兰取压，或加过滤装置。

6、安装位置昼远离大功率的电器设备，以防干扰。

7、变送器可垂直、倾斜或水平装在罐体、槽内，应注意不让泥沙埋没或堵塞膜片；8、在介质波动较大的场合，应采取固定措施，如采用孔φ12的防波管；9、导气电缆除除作为电源和信号转换外，主要为引入大气补偿用，安装时注意不要挟持过紧，折弯过锐；10、壳体垂直安装在罐体上方或附近的支架上，应保证防晒透气，安装位置应便于接线与调校。

六、故障排除方法现象可能原因处理方法输出0mA(4~20mA而言) 电源未接通，接线不正确或线路开路检查线路是否开路，接线是否正确，电流是否接通输出缓慢或没有输出进压孔堵塞清洗取压孔，注意膜片切勿触摸或碰撞输出信号与实际液位不符液体比重改变重新测量比重按P=ρ·g·H修正通电后输出小于零位输出标定值负载太大或接线有误，供电电压太小检查负载及接线是否正确输出不稳放大芯片松动或接点松动轻轻将芯片压紧，紧固接线端子4一、概述GLP2881型液位变送器，选用进口传感器作为中心感测元件，通过感受液体的压强，得出相应液位高度，并转换成4~20mA的标准电流信号输出，传送给二次仪表，实现工业过程的自动控制。

GLP2881型液位变送器有线缆投入式、杆式、螺纹式、法兰式、广泛应用于各种场合的开口容器，根据现场要求，可提供普通型、本安防爆型。

二、技术参数1、测量范围：0~1200米（最小可测0~20mmH2O）2、适用介质：水、油、酸、碱、盐3、精度：0.1%、0.25%、0.5%4、过载：额定压力的1倍5、供电电压：12~28VDC（标准24VDC）6、输出：4~20mA二线制，0~10mA三线制7、介质温度：-40℃~80℃（介质无结晶，特殊-40℃~125℃）8、环境温度：-40℃~85℃9、零点温度系数：±0.015%量程/℃10、量程温度系数：±0.015%量程/℃11、稳定性：±0.1%量程/年12、防护等级：IP68113、防爆等级：iaⅡCT514、负载特性：R=50×（U-12）（Ω）U为供电电压三、工作原理当液位变送器测量元件与介质接触时，传感器迎面受到的压力为P=ρ·g·H+P0P：单位Paρ：被测介质密度，单位kg/m3g：当地重力加速度，单位m/S2H：被测液体深度，单位mP0：液面上大气压，单位Pa同时通过导气电缆将液面上的大气压P0引入到传感器的背压腔，以抵消传感器迎面的P0，使传感器测得压力为：P=ρ·g·H四、安装及接线图（接线方式：红色接24V+，蓝色接24V-）2五、安装使用注意事项1、打开包装盒检查量程范围与原订货参数是否一样，未经我公司同意，切勿任意拆卸、禁止碰撞触摸传感器隔离膜片。

液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。

两线制接法为+24V DC接第三个端子“+”。

+(4~20)mA接第二个端子“—”。

二、调试
设定状态下的按键功能：
菜单操作分4部分：
（一、）基本参数项目表：
（二、）输出电流校准项目表：
（三、）修改频率项目表：
（四、）零点量程迁移项目表：（此项的零点量程必须同时迁移）
调试状态下的按键功能：
1、显示当前电压：
同时按下ZS按键2秒，液晶屏幕显示当前测量电压。

注意：如果是用增益，则电压为放大后的电压。

按C键退出显示电压，进入正常模式其代表界面如下：
2、零点调试：
零点调试：将液位放空至零点位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试零点。

其代表界面如下：
这时按下Z键2秒，调试零点结束。

3、量程调试
量程调试：将液位加满至量程位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试量程。

其代表界面如下：
这时按下S键2秒，调试量程结束。
