投入式静压液位计(投入式静压水位计)安装注意事项

投入式液位变送器安技巧变送器如何操作客户在购买投入式液位变送器后，实际安装过程中会碰到很多情况，实在注意事项如下：第一、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底确定客户在购买投入式液位变送器后，实际安装过程中会碰到很多情况，实在注意事项如下：第一、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底确定高度，以免杂物堵塞探头。

第二、在介质波动较大，导气电缆很长的情况下，对探头应接受套筒将其固定，以防探头摇摆而影响测量精度。

第三、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避开弯曲过度而将导气电缆损坏。

第四、投入式液位变送器接地端子应牢靠接地，电源屏蔽线应与其相连。

投入式液位变送器安装技巧如下：第一、在敞口的容器中测量静态液位时，把液位变送器直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。

第二、在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。

第三、在液体底部加装阻尼装置，以过滤泥沙和除去动态压力和波浪对测量的影响。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

智能差压变送器体积小、重量轻；精度高，牢靠性好，过载性能好；具有可调阻尼装置，可以用于脉动流体的测量；变送器接受4～40mA DC标准电流信号输出，二线制工作，带负载、抗干扰本领强。

智能差压变送器是引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，具有设计原理先进、品种规格齐全、安装使用简便等特点。

投入式液位计工作原理及其安装注意事项投入式静压液位计的工作原理及其结构决定了它的测量飘移大，主要是导气管在作怪，特别是在空气或环境湿度大时更不好用，经常需要调整直至调整不了，这时就要找厂家修理了，俗话说好货不便宜，这种仪表价格便宜，有很多单位愿意用，其实我对这种仪表没有好印象，我单位的都改其它仪表了。

我有一个水池要在人机界面上显示水位，就装了投入式液位变送器，这下可好，最长的半年，最短的2个月，拆下来，寄回厂家维修，烦死了。

真是怕了这个东西了。

难道投入式液位变送器这东西技术难度很大吗？还是浪涌电压，或渗水等搞坏的。

厂家也是说不出个名党来。

欢迎大家参加讨论。

还有用电压输出和电流输出有没有分别啊，我指的是稳定性上。

对于测量水池水位变化，同时输出信号控制相关阀门、电铃等！投入式液位变送器是最好的选择，测量精确、价格低廉，经久耐用！使用液位变送器首先要注意接线问题：变送器的探头和变送单元部分的壳体都应该很好的与大地相连，防止雷击打坏电子线路板；其次安装变送器应有相应的保护装置，如0-5米,建议配备内孔Φ35mm的镀锌钢管5米长并在钢管圆周上不同高度点专孔若干个，同时配用镀锌钢丝Φ0.5mm 5米长，这样保证变送器探头测量数据的精确性和使用寿命的长久！一般来说测量水位变化最少可以使用2年以上！如出现你说应该来说是工艺技术存在问题，同时选用的电缆线有质量问题！我们向你推荐一种替代产品：导压式液位变送器--这是在吸取德国ACC公司基础上开发的产品，彻底解决上述大家可能顾虑的问题，使水位测量、使用寿命大大延长：型号为ACC722题外话：世界上还没有哪个公司的传感器不接触介质就测量，而不怕氢氟酸、浓硫酸、盐酸、氯化铁等的强腐蚀，也不怕泥浆，石灰乳、淀粉糊、结晶析出物及不堵塞粘接，它同样不怕冷的或者热的或者挥发腐蚀性的蒸气的传感器应该是陶瓷电容传感器，只能测量压力，还没有测量差压的陶瓷电容传感器，不用胡言乱语；至于其他的软件上可以实现的功能国内外早就有了！投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。

静压式投入液位计使用说明书一、简介本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

二、技术指标量程：0~200mmH20(具体产品的量程详见产品铭牌)测压形式：表压、绝压过载：2~10倍FS(具体详见标定记录)补偿温度：-10~70℃工作温度：-20~75℃综合精度：0.1，0.2，0.5输出选择：4~20mA (具体产品的输出详见铭牌)电源电压：24VDC三、安装类型投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。

注意：1、液位变送器的电缆不能损伤，否则造成损坏;2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。

四、电气连接五、零点和满点调节 打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调节(如下图所示)。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。

六、接线如右图所示:七、安装使用注意事项：1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。

2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。

4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。

5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。

投入式静压液位计（投入式静压水位计）安装注意事项投入式静压液位计安装注意事项如下：1、投入式静压液位计不能在超高温、超量程、强磁场环境下使用，以上环境严重影响液位计的精度和使用寿命。

2、测量静态水位时，水位计要投到容器底部但不要接触底部的泥沙或淤泥。

3、投入式静压液位计通常投入直径大于水位计直径的的PVC管、钢管，管道固定在水中，不同高度打若干小孔，以便水通畅进入管内。

或者在底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。

4、投入式静压液位计安装方向为垂直，安装位置应远离出入口及振动源。

5、安装过程中切勿堵塞导气管。

6、严禁用硬物碰触压力传感器膜片。

7、接线按照厂家提供的接线说明进行连接。

8、安装中发现异常，应关掉电源停止使用，进行检查或直接与水位计厂家(唐山平升)联系，请勿自行拆卸重装。

投入式静压液位计（投入式静压水位计）一.概述投入式静压液位计水位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

产品精度高，体积小，使用方便，直接投入液体中，即可测量出液位计末端到液面的液位高度。

投入式静压液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH2O)表示为唐山平升生产的4～20mA ，精度为0.5%，量程为10m 的投入式静压液位计。

二.工作原理投入式静压液位计中的压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

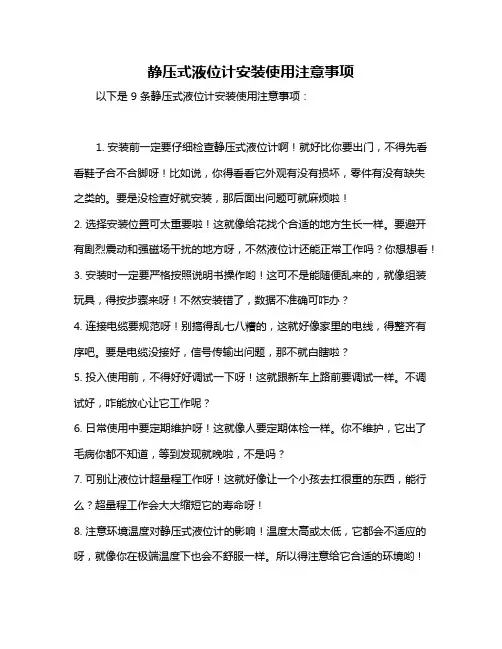

静压式液位计安装使用注意事项
以下是 9 条静压式液位计安装使用注意事项：
1. 安装前一定要仔细检查静压式液位计啊！就好比你要出门，不得先看看鞋子合不合脚呀！比如说，你得看看它外观有没有损坏，零件有没有缺失之类的。

要是没检查好就安装，那后面出问题可就麻烦啦！
2. 选择安装位置可太重要啦！这就像给花找个合适的地方生长一样。

要避开有剧烈震动和强磁场干扰的地方呀，不然液位计还能正常工作吗？你想想看！
3. 安装时一定要严格按照说明书操作哟！这可不是能随便乱来的，就像组装玩具，得按步骤来呀！不然安装错了，数据不准确可咋办？
4. 连接电缆要规范呀！别搞得乱七八糟的，这就好像家里的电线，得整齐有序吧。

要是电缆没接好，信号传输出问题，那不就白瞎啦？
5. 投入使用前，不得好好调试一下呀！这就跟新车上路前要调试一样。

不调试好，咋能放心让它工作呢？
6. 日常使用中要定期维护呀！这就像人要定期体检一样。

你不维护，它出了毛病你都不知道，等到发现就晚啦，不是吗？
7. 可别让液位计超量程工作呀！这就好像让一个小孩去扛很重的东西，能行么？超量程工作会大大缩短它的寿命呀！
8. 注意环境温度对静压式液位计的影响！温度太高或太低，它都会不适应的呀，就像你在极端温度下也会不舒服一样。

所以得注意给它合适的环境哟！
9. 当发现液位计有异常，得赶紧处理呀！这就好比你身体不舒服要赶紧看医生一样。

不能拖着不管呀，不然小问题会变成大问题的！
总之，静压式液位计的安装和使用，一定要细心、认真！只有这样，它才能好好为我们服务！。

投入式静压液位计（投入式静压水位计）安装注意事项投入式静压液位计安装注意事项如下：1、投入式静压液位计不能在超高温、超量程、强磁场环境下使用，以上环境严重影响液位计的精度和使用寿命。

2、测量静态水位时，水位计要投到容器底部但不要接触底部的泥沙或淤泥。

3、投入式静压液位计通常投入直径大于水位计直径的的PVC管、钢管，管道固定在水中，不同高度打若干小孔，以便水通畅进入管内。

或者在底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。

4、投入式静压液位计安装方向为垂直，安装位置应远离出入口及振动源。

5、安装过程中切勿堵塞导气管。

6、严禁用硬物碰触压力传感器膜片。

7、接线按照厂家提供的接线说明进行连接。

8、安装中发现异常，应关掉电源停止使用，进行检查或直接与水位计厂家(唐山平升)联系，请勿自行拆卸重装。

投入式静压液位计（投入式静压水位计）一.概述投入式静压液位计水位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

产品精度高，体积小，使用方便，直接投入液体中，即可测量出液位计末端到液面的液位高度。

投入式静压液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH2O)表示为唐山平升生产的4～20mA ，精度为0.5%，量程为10m 的投入式静压液位计。

二.工作原理投入式静压液位计中的压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

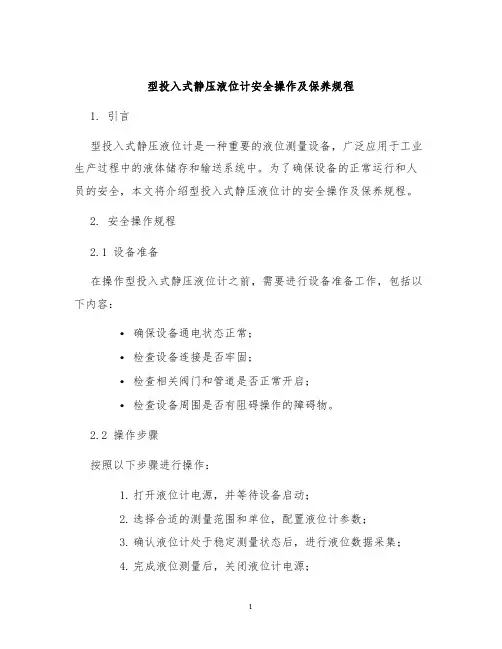

型投入式静压液位计安全操作及保养规程1. 引言型投入式静压液位计是一种重要的液位测量设备，广泛应用于工业生产过程中的液体储存和输送系统中。

为了确保设备的正常运行和人员的安全，本文将介绍型投入式静压液位计的安全操作及保养规程。

2. 安全操作规程2.1 设备准备在操作型投入式静压液位计之前，需要进行设备准备工作，包括以下内容：•确保设备通电状态正常；•检查设备连接是否牢固；•检查相关阀门和管道是否正常开启；•检查设备周围是否有阻碍操作的障碍物。

2.2 操作步骤按照以下步骤进行操作：1.打开液位计电源，并等待设备启动；2.选择合适的测量范围和单位，配置液位计参数；3.确认液位计处于稳定测量状态后，进行液位数据采集；4.完成液位测量后，关闭液位计电源；5.清理液位计的外部表面，并进行设备保养。

2.3 安全注意事项在操作型投入式静压液位计时，需要注意以下事项：•禁止在设备运行时拆卸或改变设备连接；•禁止将液体或其他物质直接倒入液位计中；•禁止用力敲击设备外壳；•当设备出现异常情况时，应立即停止操作并进行故障排除；•维护人员应接受相关培训，熟悉设备操作流程。

3. 保养规程3.1 定期检查定期检查是保养型投入式静压液位计的重要环节，可以有效延长设备的使用寿命和确保测量准确度。

定期检查应包括以下内容：•检查设备外壳是否有明显损坏；•检查压力传感器和液体接触部分是否有污染或损坏；•检查电源连接和阀门连接是否紧固可靠；•检查设备的测量结果与其他测量工具的一致性。

3.2 清洁保养定期进行清洁保养可以保持型投入式静压液位计的正常运行状态和精确测量结果。

清洁保养应按照以下步骤进行：1.使用清洁布蘸取适量的清洁剂擦拭设备外壳；2.注意不要直接用水直接冲洗设备；3.清洁液位计接触液体的部分，使用稀释液体清洗；4.清洁完毕后，使用干燥的清洁布擦拭设备表面。

3.3 故障排除在保养过程中，如果设备出现故障，应根据实际情况进行排除。

静压式液位计安装注意事项较多，如：
静压式液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响静压式液位计的正常工作。

静压式液位计安装必须垂直，与容器引管间应装有球阀，便于检修和清洗。

介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻。

搬运静压液位计时应小心谨慎，以免遭遇碰撞而影响电路的性能。

静压液位计安装的时候，请不要使用导线吊装产品以外的重物。

此外，还有电气连接需严格遵照说明书上的接线方法、在有较大振动的使用场合，建议在液位计上缠绕钢丝，利用钢丝达到减震作用等注意事项。

静压式液位计安装方式建议咨询厂家或专业人士。

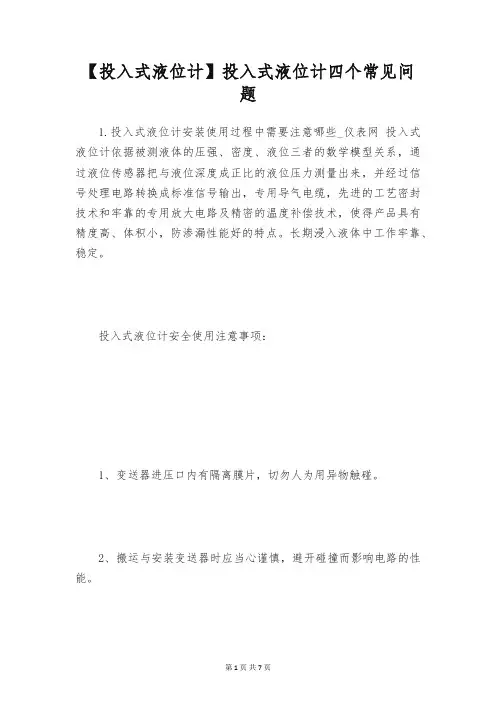

【投入式液位计】投入式液位计四个常见问题1.投入式液位计安装使用过程中需要注意哪些_仪表网投入式液位计依据被测液体的压强、密度、液位三者的数学模型关系，通过液位传感器把与液位深度成正比的液位压力测量出来，并经过信号处理电路转换成标准信号输出，专用导气电缆，先进的工艺密封技术和牢靠的专用放大电路及精密的温度补偿技术，使得产品具有精度高、体积小，防渗漏性能好的特点。

长期浸入液体中工作牢靠、稳定。

投入式液位计安全使用注意事项：1、变送器进压口内有隔离膜片，切勿人为用异物触碰。

2、搬运与安装变送器时应当心谨慎，避开碰撞而影响电路的性能。

3、投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

4、电气连接请严格遵奉接线方法，接线错误会造成放大电路的损坏。

5、安装使用中如碰到问题请与我公司，在产品发生异常时，请不要擅自打开进行修理。

6、导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应实行保护措施。

此类问题的发生造成故障的，厂家维护和修理时要收取导线的费用。

7、探头定期清淤，以免进压口堵塞。

2.投入式液位计的结构是怎样的呢？投入式液位计适于液体液位测量,依不同液体介质接液材质可分四氟，不锈钢；或一般橡胶等应用于冶金、电力、造纸、石油、化工等行业无防爆要求现场的液位测量使用。

针对不同介质温度可分为一般型，高温型详情请来咨询后确认，以下是产品简述！结构类型A:缆式投入式液位计B:杆式液位计C:直装式液位计 D:集气筒投入式液位计投入式液位变送器其中一款是由集气筒、导压管、传感器构成的液位测量仪表。

当集气筒沉入被测液体中后，集气筒内空气受到被测液体的压力作用；通过导压管压力传导至敏感元件上测量出液位变化，传感器不直接作用被测介质。

导压式液位计无运动部件，材质可分不锈钢或四氟等，安装维护简单。

3.投入式液位计的结构是怎样的呢？投入式液位计的结构是怎样的呢？投入式液位计适于液体液位测量,依不同液体介质接液材质可分四氟，不锈钢；或一般橡胶等应用于冶金、电力、造纸、石油、化工等行业无防爆要求现场的液位测量使用。

投入式液位计安装使用需要注意的事项液位计是化工生产过程中经常用到的一种仪表。

投入式液位计是一种常见的液位计类型，它被广泛应用于各种工业系统中。

本文将介绍投入式液位计安装使用需要注意的事项。

1. 安装位置投入式液位计的安装位置非常重要，一定要根据实际情况进行选择。

在选择安装位置时，需要考虑以下因素：•液位计的工作原理：液位计采用静压原理来测量液位，因此，安装位置需要使其接触液体。

如果安装位置过高或过低，会影响液位计的测量精度。

•安全性：安装位置需要远离火源和爆炸危险区域。

•便于维护：安装位置需要方便人员进行维护和清洁。

在确定适当的安装位置时，需要仔细考虑上述因素，并仔细评估安装位置的风险。

2. 适当的插入深度投入式液位计的插入深度也非常重要。

插入深度应该适当，以确保测量精度和保护液位计的健康状况。

插入深度应该确定为：•确保液位计接触槽内液位的最佳深度为液体表面下约2-3cm•避免投入式液位计插入深度超出液位计所允许的范围3. 适当的位置和插入深度校准投入式液位计的精度严重依赖于插入深度和安装位置。

所以在安装和校准液位计的时候，需要确保选择合适的校准方式，以便使液位计能够正常工作。

适当的位置和插入深度校准需要注意：•在确保液体温度稳定后进行，以避免因液体温度变化产生的测量误差•测量准确的资料，以进行后期校准4. 保养维护在安装完成后，需要对液位计的保护和维护进行注意。

主要包括以下几项：•定期清洁：油污，水垢，锈蚀会降低液位计的工作精度，定期清洗液位计不仅能维持其测量精度，还能防止因液位计与液体接触不良而产生测量误差。

•定期检查：检查液位计连接管道、温度补偿器等部件是否正常。

•维护记录：建立液位计的档案，记录液位计的安装位置、插入深度、校准记录和维护操作等信息，以便将来查找使用。

综上所述，投入式液位计是一种常用的液位计类型，它满足各种工业应用的需求。

然而，投入式液位计的安装使用需要注意一些重要的事项以确保其工作稳定、可靠。
