钢材表面预处理通用工艺

钢结构表面处理及涂装作业指导书编制部门：质量技术部钢结构制造有限公司二0一五年二月二十六日一、适用范围本作业指导书适用于建筑钢结构工程中钢结构的防腐蚀涂层涂装施工。

二、参考标准及规范1、《钢结构工程施工质量验收规范》50205-20012、《涂装前钢材表面锈蚀等级和除锈等级》89233、《钢结构防火涂料通用技术条件》14904、《钢结构防火涂料应用技术规程》24：90三、一般规定1、根据设计和施工图的要求，编制涂装工艺及技术交底等文件并进行技术交底。

技术资料应完整，操作人员经过技术培训。

2、构件成品或半成品，在涂装前表面预处理按设计和施工图规定的除锈等级进行，并达到规定的预处理等级。

3、各种底漆或防锈漆要求最低的除锈等级四、钢构件表面处理（抛丸）要求1、构件在进入抛丸机前应保持干燥且无油污。

抛丸机的抛丸直径为1.5~1.8。

构件的抛丸速度应在设备正常情况下控制在1.4m左右，摩擦试板及高强螺栓接触面的抛丸速度不应大于1.2m。

抛丸后的构件应色泽一致。

2、大型构件采用喷砂表面处理，砂采用石英砂或其它同等效果的材料，颗粒直径为1~4。

构件喷砂时空压机的工作压力应在62，喷砂速度应控制在42，对于摩擦试板及高强螺栓接触面喷砂速度应控制在53、涂装前的构件表面状态，应是在完全去切割边缘毛剌、焊渣和飞溅、不残留切割缺口、焊缝缺口、超标咬边、松散氧化皮、未包角焊和焊缝外形等缺陷，在除锈后若发现上述缺陷，必须在修补合格及表面预处理达到规定的等级并经专检确认合格后方可进行涂装。

4、构件的除锈等级、涂装漆膜厚度及涂装遍数应严格按照单项工程涂装工艺通知单进行。

5、涂装施工的环境应符合如下要求:环境温度宜为5—38。

C。

环境相对湿度不宜大于85%，或者钢材表面不应有结露，涂装后4小时内应保持免受雨淋。

在有雨、雾雪、风沙和较大灰尘时，禁止在户外涂装施工。

6、涂料的确认和贮存涂装前应对涂料名称、型号、颜色进行检查，确认是否与设计规定相符，产品出厂日期是否超过贮存期限，与规定不相符或超过贮存期的涂料不得使用。

船舶涂装通用工艺随着现代造船模式的不断深入，以“壳、舾、涂”一体化的生产设计和生产组织形式，在现代造船生产中发挥着愈来愈重要的作用。

船舶涂装作为造船三大工艺支柱之一，它贯穿整个造船周期，在船舶建造的各个阶段，都有涂装施工，而船舶涂料与涂装所涵盖的内容也极为广泛。

一、适用范围本工艺作为船舶涂装的通用工艺，适用于船舶各个阶段的涂装施工，并作为一般性和总体性的工艺原则，具有通用性和指导性。

二、工艺内容1、表面处理在船舶涂料的施工中，正确的选择涂料品种固然是十分重要的，关系到涂料对船舶和钢铁结构的保护效果和使用寿命。

但是在涂料品种确定之后，更为重要的是钢铁的表面处理和施工工艺是否符合不同涂料品种的各自要求。

因为任何油漆不可能在处理不良的表面上发挥其最佳的功效。

在锈蚀、油渍等杂质沾污的表面上涂装油漆，任何油漆都将在短期内失效，这在物质和时间上都是一种浪费。

为了保证所用的船舶涂料和重防腐蚀涂料能发挥最佳的保护性能，对于钢板的表面处理是极其重要的，不能有丝毫的疏忽。

1.1钢材表面的预处理1.1.1除去附着于钢板表面的杂质，用稀释或清洗剂除去油脂等污垢。

1.1.2如有硫酸盐或腐蚀性盐类，应以清水洗净，以压缩空气吹干。

1.1.3在钢材预处理流水线上，以抛丸或喷砂除锈方法将氧化皮、铁锈及其他杂质清除干净，然后用真空吸尘器或经净化的压缩空气将钢材表面清除干净。

对于预处理的钢材在除锈质量达到要求后，必须立即涂装一道车间底漆，以防在储存、装配涂装过程中钢板生锈，并为涂装后道防锈漆保护好钢板的表面。

采用分段喷丸或喷砂除锈时，在整个分段的除锈质量达到要求后，可直接涂装第一道防锈漆，而不需要涂装车间底漆。

1.2涂有车间底漆的钢板表面处理(即二次除锈)将车间底漆表面的水、湿气、油腻、锈、锌盐和其他污垢用粉笔或记号笔画下记号：用清水洗净后再以溶剂擦试干净。

如果车间底漆的漆膜，因储存、运输、操作，滚轨、切割、焊接等过程中受到损坏并锈蚀时，应以喷砂(丸)、动力工具或园盘砂轮打磨机等清理损坏和锈蚀部份，在达到除锈质量的要求后，方可涂装第一道防锈漆。

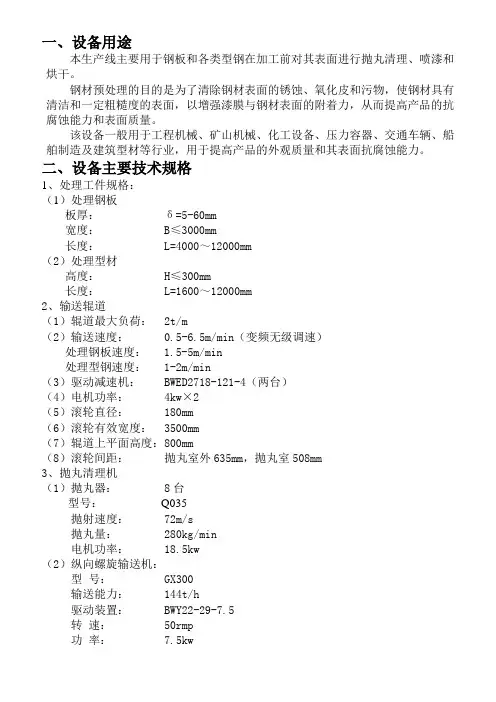

一、设备用途本生产线主要用于钢板和各类型钢在加工前对其表面进行抛丸清理、喷漆和烘干。

钢材预处理的目的是为了清除钢材表面的锈蚀、氧化皮和污物，使钢材具有清洁和一定粗糙度的表面，以增强漆膜与钢材表面的附着力，从而提高产品的抗腐蚀能力和表面质量。

该设备一般用于工程机械、矿山机械、化工设备、压力容器、交通车辆、船舶制造及建筑型材等行业，用于提高产品的外观质量和其表面抗腐蚀能力。

二、设备主要技术规格1、处理工件规格：（1）处理钢板板厚：δ=5-60mm宽度： B≤3000mm长度： L=4000～12000mm（2）处理型材高度： H≤300mm长度： L=1600～12000mm2、输送辊道（1）辊道最大负荷： 2t/m（2）输送速度： 0.5-6.5m/min（变频无级调速）处理钢板速度： 1.5-5m/min处理型钢速度： 1-2m/min（3）驱动减速机： BWED2718-121-4（两台）（4）电机功率：4kw×2（5）滚轮直径： 180mm（6）滚轮有效宽度： 3500mm（7）辊道上平面高度：800mm（8）滚轮间距：抛丸室外635mm，抛丸室508mm3、抛丸清理机（1）抛丸器： 8台型号： Q035抛射速度： 72m/s抛丸量： 280kg/min电机功率： 18.5kw（2）纵向螺旋输送机：型号： GX300输送能力： 144t/h驱动装置： BWY22-29-7.5转速： 50rmp功率： 7.5kw（3）横向螺旋输送机：型号： GX300输送能力： 144t/h驱动装置： BWY22-29-5.5转速： 50rmp功率： 5.5kw（4）斗式提升机型号： D450提升能力： 144t/h料斗运行速度： 1.25m/s驱动装置： BWY22-17-11输出转速： 88rpm功率： 11kw（5）丸砂分离器分离能力： 120t/h分离区风速： 4-5m/s通风量： 10000m3/h驱动装置： BWY22-29-4功率： 4kw（6）清丸装置清扫滚直径： 900mm滚刷材质：四氟乙烯（进口刷丝）驱动装置： BLY18-23-3清丸风机： 9-19-6.3A风机功率： 15kw（7）清丸升降装置：提升高度： 500mm驱动电机： XWED63-289-3（电磁制动）电机功率： 3kw4、设备除尘系统（1）除尘通风量： 28000 m3/h（2）除尘器型号： MC-48（3）离心通引风机型号：4-72-8C（4）电机功率： 30kw（5）过滤风速： 0.4～0.8m/min5、自动喷漆装置：（1）喷漆形式：高压无气喷漆喷漆泵型号： 241-84R45:1高压喷涂机压力比： 45:1排量： 13L进气压力： 0.2～0.6MPa数量： 1（2）喷枪喷枪型号： 206-513自动喷枪喷枪到工件距离： 300mm（根据工件高度调整）喷枪数量： 4+1支（一把为手动喷枪，用于补漆或需要手动喷漆）（3）输送小车喷枪移动速度： 20m/min-50m/min（变频调速）数量： 2台（上下各一）（4）风动搅拌器： S-100型（5）G-01型油漆过滤器：25L6、烘干房（1）加热装置：采用燃油加热，30万大卡蒸汽加热器或电烘干加热风机功率： 15kw（2）通风机：结构：内置式耐热风机型号： GW-8C功率： 15kw（3）板链输送机：输送速度： 0.5～6m/min驱动装置： BWEY3322-121-5.5电机功率： 5.5kw7、漆物处理装置（1）风机：型号： B4-72 No8C左90º处理风量： 13000 m3/h风压： 1507Pa功率： 11kw（2）漆雾滤纸： 500×500×358、电气控制：采用控制面板集中控制，9、抛丸清理后的工件表面质量：Sa2.5级 GB8923-8810、喷漆漆膜厚度： 15-25µm（涂料为无机硅酸锌）11、烘干区温度： 40-70℃12、设备最大外形尺寸（长、宽、高）：48000mm 、10000mm、10000mm13、年处理钢板量： 100000t14、设备最大功率：约280KW三、工作原理及工艺流程钢板被吊放至上料辊道，由上料辊道直接送到抛丸清理室进行清理，利用抛丸器高速抛射出的弹丸将工件表面进行清理；然后利用弹丸清扫装置（收丸刮板、清丸滚刷、高压吹管等）将工件表面的积丸和灰尘吹扫干净；除锈后的钢材直接进入喷漆室，通过装在上、下喷漆小车上的喷枪，将车间保养底漆涂在工件表面上，再进入烘干室，使钢材表面漆膜达到指干状态后由输出辊道输送出，进行下料。

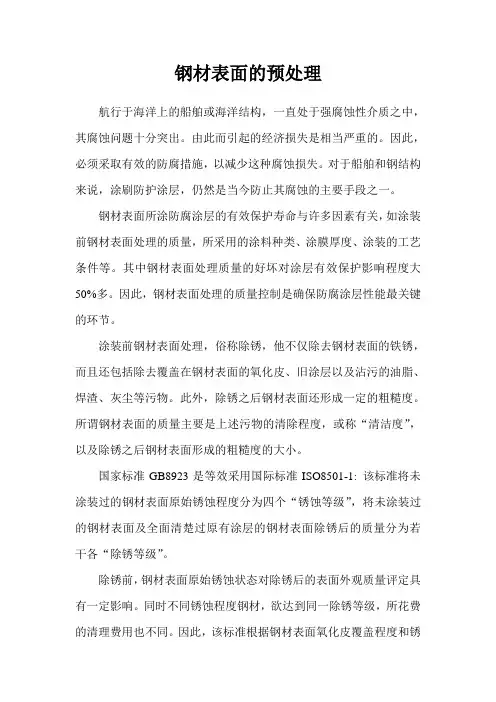

钢材表面的预处理航行于海洋上的船舶或海洋结构，一直处于强腐蚀性介质之中，其腐蚀问题十分突出。

由此而引起的经济损失是相当严重的。

因此，必须采取有效的防腐措施，以减少这种腐蚀损失。

对于船舶和钢结构来说，涂刷防护涂层，仍然是当今防止其腐蚀的主要手段之一。

钢材表面所涂防腐涂层的有效保护寿命与许多因素有关，如涂装前钢材表面处理的质量，所采用的涂料种类、涂膜厚度、涂装的工艺条件等。

其中钢材表面处理质量的好坏对涂层有效保护影响程度大50%多。

因此，钢材表面处理的质量控制是确保防腐涂层性能最关键的环节。

涂装前钢材表面处理，俗称除锈，他不仅除去钢材表面的铁锈，而且还包括除去覆盖在钢材表面的氧化皮、旧涂层以及沾污的油脂、焊渣、灰尘等污物。

此外，除锈之后钢材表面还形成一定的粗糙度。

所谓钢材表面的质量主要是上述污物的清除程度，或称“清洁度”，以及除锈之后钢材表面形成的粗糙度的大小。

国家标准GB8923是等效采用国际标准ISO8501-1: 该标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清楚过原有涂层的钢材表面除锈后的质量分为若干各“除锈等级”。

除锈前，钢材表面原始锈蚀状态对除锈后的表面外观质量评定具有一定影响。

同时不同锈蚀程度钢材，欲达到同一除锈等级，所花费的清理费用也不同。

因此，该标准根据钢材表面氧化皮覆盖程度和锈蚀状况将其分为四个等级，分别以A、B、C和D表示。

A 全面的覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D 氧化皮已因锈蚀而全面剥离，而且已普遍发生点蚀的钢材表面。

除锈等级，该标准对喷丸（砂）或抛丸除锈、手工和动力工具除锈以及火焰除锈的钢材表面清洁度规定了除锈等级，并且分别以字母“Sa”、“St”、和“F1”表示。

字母后面的阿拉伯数字则表示清除氧化皮、铁锈和油脂涂层等附着物的程度等级。

钢材表面的预处理航行于海洋上的船舶或海洋结构，一直处于强腐蚀性介质之中，其腐蚀问题十分突出。

由此而引起的经济损失是相当严重的。

因此，必须采取有效的防腐措施，以减少这种腐蚀损失。

对于船舶和钢结构来说，涂刷防护涂层，仍然是当今防止其腐蚀的主要手段之一。

钢材表面所涂防腐涂层的有效保护寿命与许多因素有关，如涂装前钢材表面处理的质量，所采用的涂料种类、涂膜厚度、涂装的工艺条件等。

其中钢材表面处理质量的好坏对涂层有效保护影响程度大50%多。

因此，钢材表面处理的质量控制是确保防腐涂层性能最关键的环节。

涂装前钢材表面处理，俗称除锈，他不仅除去钢材表面的铁锈，而且还包括除去覆盖在钢材表面的氧化皮、旧涂层以及沾污的油脂、焊渣、灰尘等污物。

此外，除锈之后钢材表面还形成一定的粗糙度。

所谓钢材表面的质量主要是上述污物的清除程度，或称“清洁度”，以及除锈之后钢材表面形成的粗糙度的大小。

国家标准GB8923是等效采用国际标准ISO8501-1: 该标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清楚过原有涂层的钢材表面除锈后的质量分为若干各“除锈等级”。

除锈前，钢材表面原始锈蚀状态对除锈后的表面外观质量评定具有一定影响。

同时不同锈蚀程度钢材，欲达到同一除锈等级，所花费的清理费用也不同。

因此，该标准根据钢材表面氧化皮覆盖程度和锈蚀状况将其分为四个等级，分别以A、B、C和D表示。

A 全面的覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D 氧化皮已因锈蚀而全面剥离，而且已普遍发生点蚀的钢材表面。

除锈等级，该标准对喷丸（砂）或抛丸除锈、手工和动力工具除锈以及火焰除锈的钢材表面清洁度规定了除锈等级，并且分别以字母“Sa”、“St”、和“F1”表示。

字母后面的阿拉伯数字则表示清除氧化皮、铁锈和油脂涂层等附着物的程度等级。

散货船驳船船体建造原则工艺1 目的为了确保各项目建造质量，指导各项目的船体建造和施工，特制定本通用工艺。

2 适用范围本原则工艺规定了本船船体建造的工艺要求及过程，适用于公司内所有船舶产品的建造过程。

3 引用文件相关造船质量标准。

4 材料用于船体建造的钢材是要经过船级社认可的标准品质的普通钢和高强度钢，所有钢料包括铸钢件和锻钢件都要在质量上符合船级社的要求。

普通钢和高强度钢用于主船体的建造，高强度钢和普通钢又可清楚地识别。

没有经过船级社认定的钢材要符合船舶行业标准和建造方的标准。

所有船体构件的尺寸都要基于结构吃水进行计算，并得到船级社的认可。

船级社没有明确要求的构件，其尺寸要符合建造方的标准。

5 船体建造（通用工艺）5.1 钢材表面预处理本船满足PSPC规定，预处理及涂装要求必须符合本船涂装原则工艺；本船所有板材及型材均应进行钢材表面预处理，钢材经预处理后，材料的牌号、钢号及炉批号等应及时跟踪标注。

5.2 放样下料5.2.1 放样间地板应保持平整，其局部不平度，以3米平直尺在任何方向检查，不得超过5mm。

线条宽度不大于0.1mm~0.12mm，线条应光顺连续，粗细均匀，不应有间断和不清楚的地方；5.2.2 船体型线放样时，对型线图中型值的修改，一般不要超过型线图面比例；5.2.3 样板形状准确，边缘与零件展开面的曲线轮廓相符合，其结构牢固，防止变形，制作好的样板应根据其用途不同划上必要的线条与标记，如角尺线、检验线、外板或甲板接缝线、船体中心线、水平检验线、胎架中心线、所属产品名称及图号、零件名称、安装位置、材料规格、号料数量以及加工符号和余量数值等；5.2.4 样条和样杆截面均匀，边缘平直，变形小，各种标记清楚正确；5.2.5 船体理论线见《理论线图》及各分段结构图；5.2.6 下料前，应清除钢材表面的铁锈、油污、检查表面有无缺陷，边缘有无裂缝、分层，如发现钢板表面有大量麻点、氧化铁压入物等表面缺陷时，应及时与检验部门联系，并按《中国造船质量标准》（2005 版）有关规定进行处理，应做好拓印存档工作；5.2.7 零件号料应用记号笔，不得使用油漆及硬质号料工具；5.2.8 严禁不必要的随意切割，切割后产生的缺陷应自行修补完整，不计工时。

船舶涂装通用工艺1目的为满足公司新造船适应最新规范要求，规范涂装建造流程，满足涂装前的完整性，使涂层损伤最小化，降低涂装成本，减少涂装风险，制定本工艺。

2 范围本工艺适用于在建和承接的所有类型的满足新规范要求的钢质船舶以及所有建造阶段影响涂装作业的各科室、部门。

3 通用工艺（本工艺涉及的涂装环境必须满足：相对湿度低于85%；钢板温度高于露点温度3度或以上；无风、雨、雪、雾、沙尘等不良环境，以下同）3.1 钢材预处理阶段通用工艺3.1.1 抛丸处理a. 对厚度≥6mm的所有钢板及型材的表面预处理，需经钢板预处理流水线抛丸除锈；b. 除锈标准为（SIS）Sa2.5级或SSPC-SP10，粗糙度必须控制在30-75μm范围（比较板中级）；（参考：ASTM D4417-喷砂清理后钢材表面粗糙度的现场测试方法、SSPC-VIS1表面处理目测标准和定义—SSPC-SP10近于出白金属喷砂处理）c.所有经表面除锈处理后的钢材，应立即喷涂一度无机硅酸锌车间底漆(TH-2)，DFT 为15-20μm，相当于光滑试板上的干膜厚度为20-25μm；d. 抛丸前检查钢板表面是否有油、油脂、异物、污物、化学污染物，如有按照规定清除；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理）e.抛丸后检查抛丸后表面是否有漏抛丸，是否达到抛丸标准,检验粗糙度是否符合标准（比较板）,必要时检验化学污染物是否符合标准；（Bresle贴片）（参考：表面清洁度评估试验）f. 喷涂底漆后检验干膜厚度是否符合，表面成膜是否均匀，是否有漏喷，车间底漆搅拌是否贯穿整个喷涂过程；g.喷枪喷幅、走速是否符合规定。

(参考《QXY4500钢材预处理生产线技术文件》)3.1.2 动力工具清理a.对于无法用流水线预处理的所有钢材，必须采用动力工具除锈，除锈等级为(SIS)St3 级或SSPC-SP11；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP11动力工具清理至裸露金属）b. 动力工具处理前检查钢板表面是否有油、油脂、异物、污物、化学污染物，如有按照规定清除；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理）c.动力工具处理后检查待涂表面是否达到动力工具处理标准,必要时检验化学污染物是否符合标准；（Bresle贴片）d.动力工具处理后的钢材，应立即喷涂一度无机硅酸锌车间底漆(TH-2)，DFT为15-20μm，相当于光滑试板上的干膜厚度为20-25μm；e. 喷涂底漆后检验干膜厚度是否符合，表面成膜是否均匀，是否有漏喷，车间底漆搅拌是否贯穿整个喷涂过程。

涂装通用技术条件编制:审核:批准:太重（天津）滨海重型机械有限公司目录1 适用范围 12 相关标准 13 术语和定义 14 涂装前的表面处理 25 涂层设计 36 涂装施工要求 47 涂装质量控制与检测 68 已涂覆过的钢材表面局部清除和涂装99 完工报告101涂装通用技术条件1 适用范围本标准规定了公司生产的机械产品及其零部件的涂装技术要求及检测要求。

主要适用于钢铁产品的表面涂装。

合同文件中有特殊要求的，除满足合同要求外还需满足本标准的规定。

2 相关标准JB/T 5000.12-2007 重型机械通用技术条件第12部分：涂装GB/T 5206.1 色漆和清漆词汇第一部分通用术语GB/T 5206.2-1986 色漆和清漆词汇第二部分树脂术语GB/T 5206.3-1986 色漆和清漆词汇第三部分颜料术语GB/T 8264-1987 涂装技术术语GB/T 5210-2006 色漆和清漆拉开法附着力试验GB/9286-1998 色漆和清漆漆膜的划格试验GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 8923.2-2008 涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分：已涂覆过的钢材表面局部清除原有涂层后的处理等级GB/T 8923.3-2009 涂敷涂料前钢材表面处理表面清洁度的目视评定第3部分：焊缝、边缘和其他区域的表面缺陷的处理等级3 术语和定义采用GB/T 5206、GB/T 8264中规定的术语.4 涂装前的表面处理所有用于设备制造的钢铁原材料，涂漆前均需进行表面除锈处理。

所有需要进行涂装的钢铁原材料或制件表面，在涂漆前必须将铁锈、氧化皮、油脂、灰尘、泥土、污物等清除干净。

4.1 除锈前，应先用有机溶剂、碱液、乳化剂、蒸汽等除去原材料或制件表面的油脂、污垢。

4.2 钢铁表面的除锈方法、除锈等级及适用范围见表1。

表1中Sa及St各等级的除锈要求及评定方法按GB/T 8923的规定。

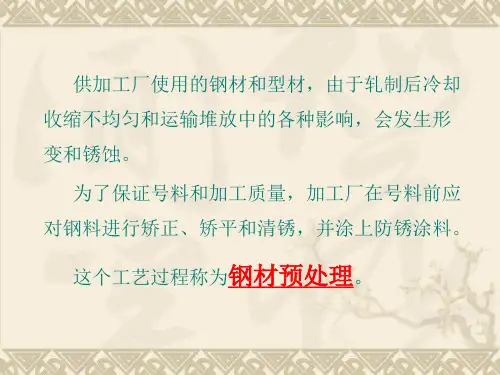

简述钢材预处理的一般步骤钢材预处理的一般步骤:一、去除锈蚀钢材在储存和运输过程中容易受到空气和水的侵蚀，形成表面锈蚀。

为了保证钢材的质量和使用寿命，首先需要对钢材进行去除锈蚀的处理。

常用的方法包括机械除锈、酸洗和喷砂除锈。

机械除锈主要利用刷子或砂纸等工具进行刮擦，酸洗则是利用酸性溶液溶解锈蚀物质，喷砂除锈则是利用高速喷射砂粒将锈蚀物质冲刷掉。

二、去除油污钢材在加工和使用过程中可能会受到润滑油或其他油污的污染，这些油污会影响钢材的表面质量和涂层附着力。

因此，在进行下一步处理之前，需要将钢材表面的油污去除。

通常采用溶剂清洗和碱洗两种方法。

溶剂清洗是利用溶剂溶解油污，碱洗则是利用碱性溶液将油污中的脂肪酸和其他有机物质转化为肥皂和水溶性盐类。

三、表面处理钢材的表面处理是为了增加钢材的机械性能和耐腐蚀性。

常用的表面处理方法有镀锌、镀镍、镀铬和喷涂等。

镀锌是将锌层覆盖在钢材表面，以增加钢材的耐腐蚀性；镀镍和镀铬则是为了提高钢材的硬度和耐磨性；喷涂则是利用喷涂设备将涂料喷涂在钢材表面，以增加钢材的防腐性和美观性。

四、调质处理调质处理是指通过对钢材进行加热和冷却处理，改变钢材的组织结构和性能。

常用的调质处理方法有正火、淬火和回火。

正火是将钢材加热至适当温度保持一段时间后冷却，以改善钢材的韧性和强度；淬火则是将钢材加热至临界温度后迅速冷却，以增加钢材的硬度和耐磨性；回火是在淬火后将钢材重新加热至较低温度，然后冷却，以减轻淬火过程中产生的内应力和提高钢材的韧性。

五、尺寸整理钢材在预处理过程中可能会出现一些尺寸误差，需要进行尺寸整理。

尺寸整理包括修整、切割和矫直等步骤。

修整是对钢材表面进行修整，使其符合规定的尺寸要求；切割则是将钢材切割成符合要求的长度或形状；矫直是对钢材进行拉伸或压缩，使其恢复到原来的形状和尺寸。

六、质量检验钢材预处理完成后，需要进行质量检验，以确保钢材的质量和性能符合要求。

常用的质量检验方法有外观检查、化学成分分析、物理性能测试和机械性能测试等。

xx大桥拓宽工程钢结构钢板预处理工艺规程
编制：
校对：
审核：
目录
1.表面预处理包括如下工序 (1)
2.预处理工艺流程 (1)
3.施工要求 (1)
4.质量要求 (1)
xx 大桥拓宽工程钢结构钢板预处理工艺规程
1
本工程所有板材及型钢在下料前都应进行钢板校平、表面清洁、抛丸除锈、喷涂车间底漆的工序；对于不能直接在自动预处理线上进行处理的特殊型材，需要进行手工喷砂除锈、喷涂车间底漆的工序。

1.表面预处理包括如下工序
（1）钢板校平处理。

（2）表面清理:清除油污及其它污染物。

（3）预处理线使用的抛丸磨料为钢丸，其规格为S280；钢板在预处理线上走行速度为2.0~3.5m/min 。

（4）抛丸/喷砂除锈：清洁度Sa2.5级，粗糙度Rz40~75μm 。

（5）喷涂车间底漆：喷涂醇溶性无机硅酸锌车间底漆1道，干漆膜厚度为20~30μm 。

2.预处理工艺流程
3.施工要求
（1）施工条件:喷漆时钢材应清洁干燥，温度宜在5~38℃之间，相对湿度低于80%（含80%），钢材表面温度必须高于露点3℃，以免水汽凝结。

（2）抛丸或喷砂除锈前先用有机溶剂清除钢板表面油污，并清除其它污染物。

（3）钢板表面预处理施工须在预处理生产线上进行。

4.质量要求
（1）外观质量:漆膜均匀平整，无漏涂、脱落、裂纹、流挂等缺陷。

（2）厚度要求:涂层干膜厚度达到20~30μm 。

钢板喷漆前预处理工序钢板喷漆前的预处理工序是确保钢板表面光洁、均匀，以保证喷漆效果的质量和持久性。

以下是一些常见的预处理工序。

1. 清洗：首先，钢板需要进行清洗，以去除表面的油污、灰尘和其他杂质。

常用的清洗方法包括水洗、化学清洗和机械清洗等。

清洗后的钢板表面应干净、光滑。

2. 酸洗：对于一些较为顽固的污渍或氧化物，可以使用酸洗来清除。

酸洗可以去除钢板表面的锈蚀、氧化和污渍，使其表面更为光滑。

常用的酸洗方法包括盐酸洗和硫酸洗等。

3. 磷化：磷化是一种常用的表面处理方法，能够增强钢板表面的附着力和耐腐蚀性。

在磷化过程中，钢板表面会形成一层磷化膜，可以提高喷漆涂层与钢板的粘附力。

4. 喷砂：喷砂是一种机械方法，通过高速喷射细小的砂粒来冲击钢板表面，去除表面的氧化层和污渍。

喷砂可以增加钢板表面的粗糙度，提高涂层的附着力。

5. 去毛刺：钢板在加工过程中可能会产生毛刺，这些毛刺会影响涂层的平整度和外观。

因此，在喷漆前需要对钢板进行去毛刺处理，使其表面平整，以便于喷漆。

6. 打磨：打磨是为了进一步提高钢板表面的光洁度和平整度。

通过打磨，可以去除钢板表面的凹凸不平和瑕疵，使其表面更加平滑。

7. 底漆涂覆：在进行喷漆前，通常需要先进行底漆涂覆。

底漆能够填补钢板表面的微小孔洞和不平整，提高涂层的附着力和光泽度。

8. 表面处理：根据具体要求，还可以对钢板进行其他表面处理工序，如防锈处理、防腐处理等。

这些处理方法可以提高钢板的耐腐蚀性和使用寿命。

以上是钢板喷漆前的一些常见预处理工序。

通过这些工序，可以确保钢板表面的光洁度和附着力，从而获得高质量的喷漆效果。

这些工序的严谨执行对于保证喷漆质量的稳定性和持久性非常重要。

常用钢材表面处理工艺流程(1）钢铁件电镀锌工艺流程┌酸性镀锌除油→除锈→│→纯化→干燥└碱性镀锌(2）钢铁件常温发黑工艺流程┌浸脱水防锈油││烘干除油→除锈→常温发黑→│浸肥皂液—-→浸锭子油或机油││└浸封闭剂（3）钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装（4) ABS/PC塑料电镀工艺流程除油→亲水→预粗化（PC≥50%）→粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬（5）PCB电镀工艺流程除油→粗化→预浸→活化→解胶→化学沉铜→镀铜→酸性除油→微蚀→镀低应力镍→镀亮镍→镀金→干燥（6）钢铁件多层电镀工艺流程除油→除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镍封→镀铬(7）钢铁件前处理(打磨件、非打磨件）工艺流程1、打磨件→除蜡→热浸除油→电解除油→酸蚀→非它电镀2、非打磨件→热浸除油→电解除油→酸蚀→其它电镀（8）锌合金件镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀→镀碱铜→镀酸铜或焦磷酸铜→其它电镀(9) 铝及其合金镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→浸酸→二次沉新→镀碱铜或镍→其它电镀除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→干燥→喷沫或喷粉→烘干或粗化→成品除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→染色→封闭→干燥→成品(10）铁件镀铬工艺流程:除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→预镀碱铜→酸性光亮铜（选择）→光亮镍→镀铬或其它除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→半光亮镍→高硫镍→光亮镍→镍封（选择）→镀铬（11）锌合金镀铬工艺流程除蜡→热浸除油→阴极电解除油→浸酸→碱性光亮铜→焦磷酸铜（选择性）→酸性光亮铜(选择性)→光亮镍→镀铬（12) 电叻架及染色工艺流程前处理或电镀→纯水洗(2-3次）→预浸→电叻架→回收→纯水洗（2—3次)→烘干→成品电镀锌的技术很多，提供一些专利技术的给你看看。
