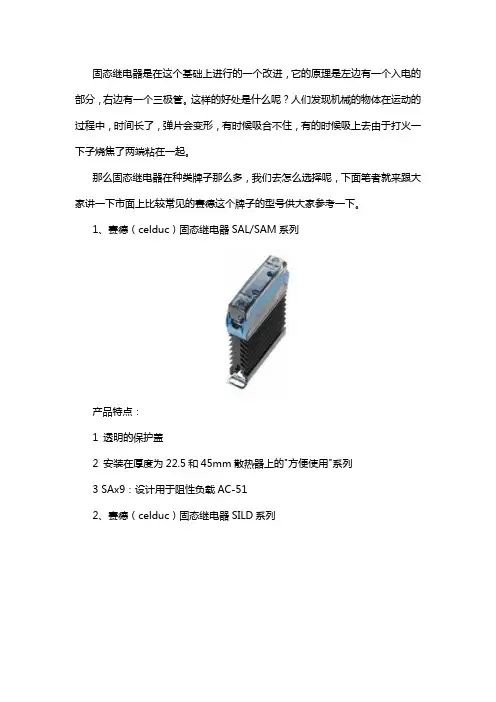

固态继电器是在这个基础上进行的一个改进，它的原理是左边有一个入电的部分，右边有一个三极管。

这样的好处是什么呢？人们发现机械的物体在运动的过程中，时间长了，弹片会变形，有时候吸合不住，有的时候吸上去由于打火一下子烧焦了两端粘在一起。

那么固态继电器在种类牌子那么多，我们去怎么选择呢，下面笔者就来跟大家讲一下市面上比较常见的赛德这个牌子的型号供大家参考一下。

1、赛德（celduc）固态继电器SAL/SAM系列
产品特点：
1 透明的保护盖
2 安装在厚度为22.5和45mm散热器上的"方便使用"系列
3 SAx9：设计用于阻性负载AC-51
2、赛德（celduc）固态继电器SILD系列
3、赛德（celduc）固态继电器SILD系列
产品特点：
1 带诊断功能的功率固态继电器
2 导线或负载开路。

3 短路输出。

4 故障报警条件：
5 SSR和负载（阻性负载）的状态无形外部电源。

这一系列已被申请专利。

状态输出能被锁定。

杭州奥仕通自动化系统有限公司成立于2011年，是一家专业提供塑料机械行业自动化系统解决方案的高科技技术企业。

公司为意大利杰佛伦（GEFRAN）和法国赛德（CELDUC）在中国大陆地区的核心代理商，主要产品有塑料机械控制器（PLC）、伺服驱动器、位移传感器、压力传感器、注射力和合模力传感器、高温熔体压力传感器、固态继电器（SSR）、温控表等。

固态继电器的技术参数及选用固态继电器（Solid State Relay，简称SSR）是一种采用半导体器件作为开关元件的继电器。

相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应速度快、可靠性高等优点，被广泛应用于自动控制系统中。

在选用固态继电器时，需要关注以下技术参数。

1. 额定负载电流（Rated Load Current）：固态继电器的额定负载电流是指其能够承受的最大工作电流。

在选用时，应根据实际负载电流来选择合适的额定负载电流。

一般来说，选择的额定负载电流应大于实际负载电流的1.2-1.5倍，以确保稳定可靠的工作。

2. 额定负载电压（Rated Load Voltage）：固态继电器的额定负载电压是指其能够承受的最大工作电压。

与额定负载电流类似，选用时应根据实际负载电压来选择合适的额定负载电压。

同样，应保证选用的固态继电器的额定负载电压大于实际负载电压的1.2-1.5倍。

3. 控制电流（Control Current）：固态继电器的控制电流是指它需要的最小触发电流。

在控制端供电时，电流应大于该值才能确保固态继电器的正常工作。

常见的控制电流有3-30mA等。

在选择固态继电器时应尽量选择控制电流较小的型号，以减少控制端功耗。

4. 继电器类型（Type）：固态继电器可以分为直流继电器和交流继电器两种。

直流继电器适用于直流负载，交流继电器适用于交流负载。

在选用时需要根据实际应用情况选择。

5. 隔离电压（Isolation Voltage）：隔离电压是指固态继电器输入和输出之间的耐压值，也被称为绝缘电压。

在选择时，隔离电压应大于应用场景的绝缘要求，以确保系统的安全性。

1.负载类型：不同的负载类型对固态继电器的影响不同。

例如，电容性负载对继电器的寿命有较大的损害，而电感性负载则可能引起电压峰值和电流峰值，需要根据负载类型选择适用的固态继电器。

2.工作环境：固态继电器应能适应应用环境的温度、湿度、振动等要求。

固态继电器的使用选型注意事项使用固态继电器是现代工业自动化领域常见的设备之一，它具有触点继电器无法比拟的优点，如高速、长寿命、低噪音等。

然而，固态继电器作为一种电子器件，使用时也需要考虑一些选型注意事项。

以下是使用固态继电器时需要注意的几个方面。

第一，额定电流和电压选型。

固态继电器的额定电流和电压等参数要根据实际应用的电路要求来选择。

额定电流是指能够通过固态继电器的最大电流，而额定电压是指控制电压和被控制电路之间的电压。

在选型时，需要根据实际负载电流和电压来选择合适的固态继电器型号，不能超过其额定值。

第二，输出类别选型。

固态继电器的输出类别有两种类型：零电压交流开关（Zero Voltage AC Switching，ZVS）和非零电压交流开关（Non-Zero Voltage AC Switching，NZV）。

ZVS型固态继电器可以在交流电波形的零点进行开关动作，能够最大程度地减小电流的突变和电磁干扰。

而NZV型固态继电器则无法在交流电波形的零点进行开关动作，会产生一定的电流突变和电磁干扰。

在具体选择时，需要根据应用的要求和需求选择适合的输出类别。

第三，绝缘耐压和绝缘电阻。

绝缘耐压是指固态继电器在正常工作状态下，控制电路与被控制电路之间能够承受的最高电压。

绝缘电阻是指固态继电器在断开电路后，控制电路与被控制电路之间的电阻值。

绝缘耐压和绝缘电阻是判断固态继电器品质和可靠性的重要指标，需要根据实际情况来选择符合要求的固态继电器。

第四，响应时间和寿命。

响应时间是指固态继电器从收到控制信号到实际动作的时间，响应时间越短，表示动作越迅速。

寿命是指固态继电器能够进行正常工作的时间，与其内部元件和结构有关。

在选型时，需要根据实际应用的要求来选择合适的响应时间和寿命，以确保固态继电器能够满足长期稳定工作的需求。

第五，温度范围和环境条件。

固态继电器的工作温度范围和环境条件是使用过程中需要考虑的因素。

在选型时，需要根据实际应用环境的温度范围和工作条件来选择合适的固态继电器型号。

关于固态继电器的使用选择固态继电器（Solid State Relay，SSR）是一种使用半导体器件（如晶体管、二极管和光电耦合器）来完成继电器功能的设备。

与传统的电磁继电器相比，固态继电器具有以下优势：快速响应、长寿命、抗冲击、低噪音、无触点形式、节能等。

固态继电器在众多应用中得到了广泛的使用，尤其是在自动化控制系统中。

但在选择使用固态继电器时，需考虑以下几个关键方面：1.负载类型：固态继电器的负载类型决定了其适用范围。

一般来说，固态继电器适用于各种类型的交流（AC）和直流（DC）负载。

不过，在选择时需要注意负载电流和电压是否在固态继电器规格范围内。

2.负载电流与电压：固态继电器有不同的额定电流和电压范围。

要根据所需的负载电流和电压来选择适合的固态继电器。

此外，需要考虑负载的起动电流和峰值电流，以确保固态继电器能够正常工作。

3.控制电流与电压：固态继电器的控制端通常有两种类型：直流（DC）和交流（AC）。

选择控制端的电流和电压要与控制电路匹配，以确保固态继电器能够正常响应。

4.隔离等级：固态继电器通常具有不同的隔离等级，包括光电隔离和特殊绝缘材料。

隔离等级决定了固态继电器与控制电路之间的电气隔离程度。

在高压或高频环境中，选择具有更高隔离等级的固态继电器能够提供更好的安全性能。

5.响应时间：固态继电器的响应时间是指它从收到控制信号到完全打开或关闭的时间。

在一些应用中，如快速开关和精确定时，需要较短的响应时间。

在选择固态继电器时，需要注意其响应时间是否符合需求。

6.保护功能：一些固态继电器具有额外的保护功能，如过载保护、短路保护和过温保护等。

这些功能可以提高固态继电器的可靠性和安全性。

7.寿命与可靠性：固态继电器的寿命通常以操作次数或时间来衡量。

较好的固态继电器应具有长寿命和高可靠性，以满足应用的需求。

8.价格与制造商：固态继电器的价格和制造商也是选择的重要因素。

需要根据实际需求和预算来选择合适的产品和可信赖的制造商。

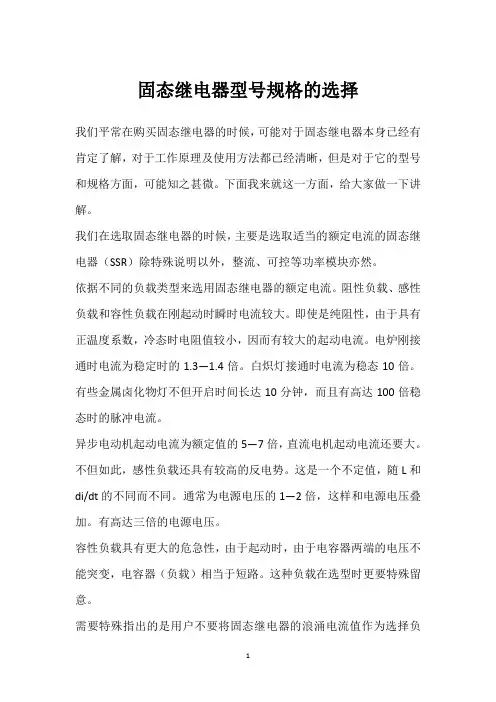

固态继电器型号规格的选择
我们平常在购买固态继电器的时候，可能对于固态继电器本身已经有肯定了解，对于工作原理及使用方法都已经清晰，但是对于它的型号和规格方面，可能知之甚微。

下面我来就这一方面，给大家做一下讲解。

我们在选取固态继电器的时候，主要是选取适当的额定电流的固态继电器（SSR）除特殊说明以外，整流、可控等功率模块亦然。

依据不同的负载类型来选用固态继电器的额定电流。

阻性负载、感性负载和容性负载在刚起动时瞬时电流较大。

即使是纯阻性，由于具有正温度系数，冷态时电阻值较小，因而有较大的起动电流。

电炉刚接通时电流为稳定时的1.3—1.4倍。

白炽灯接通时电流为稳态10倍。

有些金属卤化物灯不但开启时间长达10分钟，而且有高达100倍稳态时的脉冲电流。

异步电动机起动电流为额定值的5—7倍，直流电机起动电流还要大。

不但如此，感性负载还具有较高的反电势。

这是一个不定值，随L和di/dt的不同而不同。

通常为电源电压的1—2倍，这样和电源电压叠加。

有高达三倍的电源电压。

容性负载具有更大的危急性，由于起动时，由于电容器两端的电压不能突变，电容器（负载）相当于短路。

这种负载在选型时更要特殊留意。

需要特殊指出的是用户不要将固态继电器的浪涌电流值作为选择负
载起动电流的依据。

固态继电器的浪涌电流值是以晶闸管浪涌电流为标准的。

它的前提条件是半个（或一个）电源周波。

即10或20ms。

而前述启动过程，少则几百毫秒、几分钟，多则高达10分钟。

这点务必敬请高度留意。

固态继电器的技术参数及选用一、固态继电器的技术参数1.额定电压：固态继电器的额定电压是指继电器在正常工作条件下能够承受的最大电压值。

通常情况下，额定电压在12V、24V、48V、110V、220V等常见电压范围内选择。

2.额定负载电流：固态继电器的额定负载电流是指继电器在正常工作条件下能够承受的最大负载电流值。

不同型号的固态继电器额定负载电流范围不同，可以根据实际应用需要进行选择。

3.绝缘电阻：固态继电器的绝缘电阻是指在两个电气回路之间，处于断开状态下的固态继电器终端及继电器外壳之间的电阻值。

一般情况下，绝缘电阻应达到100MΩ以上。

4.开关状态指示：固态继电器通常具有开关状态指示功能，可以通过外部信号来指示继电器的开关状态。

一般通过LED灯来实现，方便用户实时了解继电器的工作状态。

5.继电器类型：固态继电器根据其输出类型的不同，可以分为直流输出继电器和交流输出继电器。

直流输出继电器适用于直流控制回路，交流输出继电器适用于交流控制回路。

6.隔离电压：固态继电器的隔离电压是指在继电器内部的输入电路和输出电路之间的电离电压。

一般情况下，隔离电压应达到2500VAC以上。

7.工作温度范围：固态继电器的工作温度范围是指继电器在正常工作条件下能够承受的最低温度和最高温度范围。

不同型号的固态继电器工作温度范围不同，可以根据实际应用场景选择适合的型号。

二、固态继电器的选用1.负载类型：在选用固态继电器时，首先要确定所控制负载的类型，例如直流负载或交流负载。

根据负载类型的不同，选择相应的直流输出继电器或交流输出继电器。

2.额定负载电流：根据实际负载电流大小，选择合适的固态继电器。

负载电流超过继电器的额定负载电流会导致继电器过载而无法正常工作，因此要根据负载电流选择合适的型号。

3.隔离电压要求：根据实际应用场景，确定所需的隔离电压。

有些应用场景对隔离电压要求较高，需要选择具有高隔离电压的固态继电器。

4.工作温度范围：确保所选固态继电器的工作温度范围适应实际应用环境。

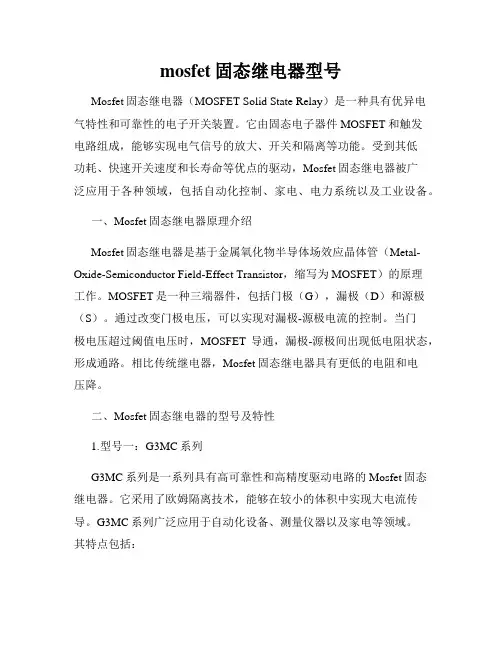

mosfet固态继电器型号Mosfet固态继电器（MOSFET Solid State Relay）是一种具有优异电气特性和可靠性的电子开关装置。

它由固态电子器件MOSFET和触发电路组成，能够实现电气信号的放大、开关和隔离等功能。

受到其低功耗、快速开关速度和长寿命等优点的驱动，Mosfet固态继电器被广泛应用于各种领域，包括自动化控制、家电、电力系统以及工业设备。

一、Mosfet固态继电器原理介绍Mosfet固态继电器是基于金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor，缩写为MOSFET）的原理工作。

MOSFET是一种三端器件，包括门极（G），漏极（D）和源极（S）。

通过改变门极电压，可以实现对漏极-源极电流的控制。

当门极电压超过阈值电压时，MOSFET导通，漏极-源极间出现低电阻状态，形成通路。

相比传统继电器，Mosfet固态继电器具有更低的电阻和电压降。

二、Mosfet固态继电器的型号及特性1.型号一：G3MC系列G3MC系列是一系列具有高可靠性和高精度驱动电路的Mosfet固态继电器。

它采用了欧姆隔离技术，能够在较小的体积中实现大电流传导。

G3MC系列广泛应用于自动化设备、测量仪器以及家电等领域。

其特点包括：- 高继电器寿命：具有高达100万次的机械继电器寿命，可满足长时间运行的需求。

- 快速开关速度：能够在微秒级别内实现开关的快速响应，适用于高频率和精确控制的应用。

- 低功耗：相比传统继电器，G3MC系列的功耗更低，能够节省能源和降低系统成本。

2.型号二：AQV系列AQV系列是另一种常见的Mosfet固态继电器型号，采用了碳化硅功率MOSFET作为核心器件，具有更高的开关电压和电流能力。

AQV系列适用于需要高电流和高电压开关的应用场景，如电力系统和工业控制等。

其特性包括：- 高开关能力：AQV系列能够承受高达100A的电流和600V的电压，适用于大功率负载的控制。

固态继电器选型标准
固态继电器是一种在电气控制系统中广泛应用的电器元件，它具有体积小、寿
命长、响应速度快、可靠性高等优点。

在选择固态继电器时，需要考虑多个因素，以确保其在实际应用中能够达到预期的效果。

本文将从电流容量、负载类型、绝缘电压、触点类型等方面介绍固态继电器的选型标准。

首先，电流容量是选择固态继电器的关键因素之一。

在选型时，需要确保固态
继电器的额定电流能够满足实际负载的需求，同时要考虑到负载启动时的过载电流。

一般来说，固态继电器的额定电流应略大于实际负载的工作电流，以确保其稳定可靠地工作。

其次，负载类型也是影响固态继电器选型的重要因素。

不同的负载类型对固态
继电器的要求不同，例如感性负载、电阻性负载、电容性负载等，它们在接通和断开时会产生不同的电压和电流冲击，因此需要选择相应类型的固态继电器来匹配。

绝缘电压是固态继电器选型中需要考虑的另一个重要参数。

在实际应用中，负
载和控制电路之间会存在一定的绝缘要求，因此固态继电器的绝缘电压需要满足这一要求，以确保安全可靠地工作。

此外，固态继电器的触点类型也需要根据实际应用来选择。

目前市场上常见的
固态继电器触点类型有零点触发、开关触发和软启动触发等，它们在不同的应用场景下具有不同的优势和劣势，需要根据具体情况来选择。

总的来说，固态继电器的选型需要综合考虑电流容量、负载类型、绝缘电压、
触点类型等多个因素，以确保其在实际应用中能够稳定可靠地工作。

通过合理的选型，可以提高电气控制系统的性能和可靠性，降低故障率，延长设备的使用寿命。

希望本文介绍的固态继电器选型标准对大家有所帮助。

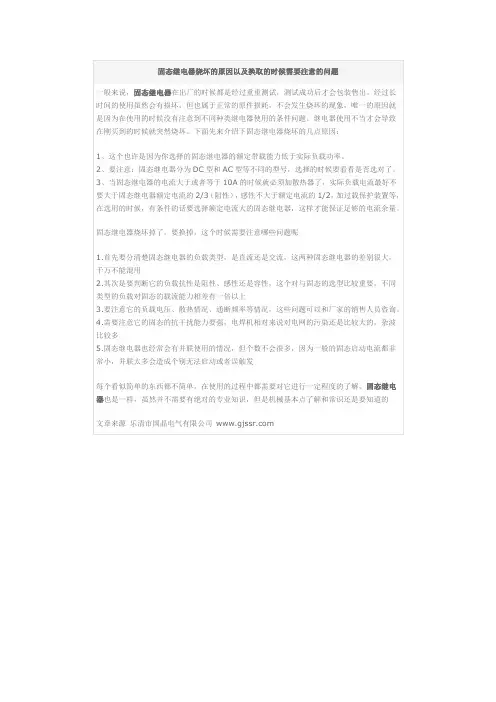

固态继电器烧坏的原因以及换取的时候需要注意的问题一般来说，固态继电器在出厂的时候都是经过重重测试，测试成功后才会包装售出。

经过长时间的使用虽然会有损坏，但也属于正常的原件损耗，不会发生烧坏的现象，唯一的原因就是因为在使用的时候没有注意到不同种类继电器使用的条件问题。

继电器使用不当才会导致在刚买到的时候就突然烧坏。

下面先来介绍下固态继电器烧坏的几点原因：1、这个也许是因为你选择的固态继电器的额定带载能力低于实际负载功率。

2、要注意：固态继电器分为DC型和AC型等不同的型号，选择的时候要看看是否选对了。

3、当固态继电器的电流大于或者等于10A的时候就必须加散热器了，实际负载电流最好不要大于固态继电器额定电流的2/3（阻性），感性不大于额定电流的1/2，加过载保护装置等，在选用的时候，有条件的话要选择额定电流大的固态继电器，这样才能保证足够的电流余量。

固态继电器烧坏掉了，要换掉，这个时候需要注意哪些问题呢1.首先要分清楚固态继电器的负载类型，是直流还是交流，这两种固态继电器的差别很大，千万不能混用2.其次是要判断它的负载抗性是阻性、感性还是容性，这个对与固态的选型比较重要，不同类型的负载对固态的载流能力相差有一倍以上3.要注意它的负载电压、散热情况、通断频率等情况，这些问题可以和厂家的销售人员咨询。

4.需要注意它的固态的抗干扰能力要强，电焊机相对来说对电网的污染还是比较大的，杂波比较多5.固态继电器也经常会有并联使用的情况，但个数不会很多，因为一般的固态启动电流都非常小，并联太多会造成个别无法启动或者误触发每个看似简单的东西都不简单，在使用的过程中都需要对它进行一定程度的了解，固态继电器也是一样，虽然并不需要有绝对的专业知识，但是机械基本点了解和常识还是要知道的文章来源乐清市国晶电气有限公司。
