固态继电器工作原理

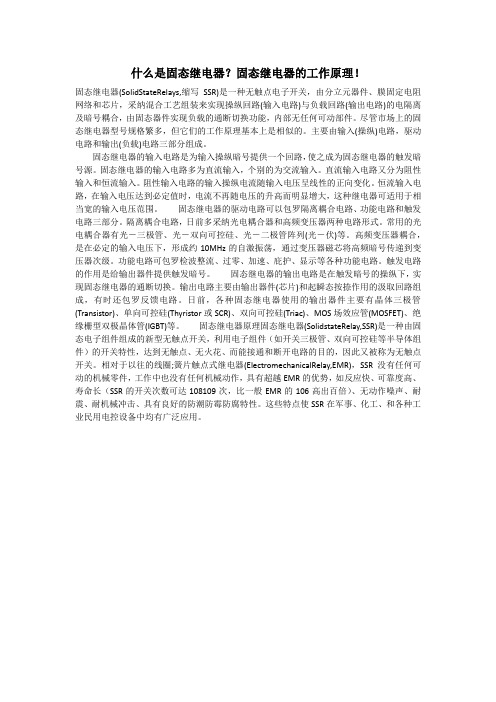

什么是固态继电器？固态继电器的工作原理！固态继电器(SolidStateRelays,缩写SSR)是一种无触点电子开关，由分立元器件、膜固定电阻网络和芯片，采纳混合工艺组装来实现操纵回路(输入电路)与负载回路(输出电路)的电隔离及暗号耦合，由固态器件实现负载的通断切换功能，内部无任何可动部件。

尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。

主要由输入(操纵)电路，驱动电路和输出(负载)电路三部分组成。

固态继电器的输入电路是为输入操纵暗号提供一个回路，使之成为固态继电器的触发暗号源。

固态继电器的输入电路多为直流输入，个别的为交流输入。

直流输入电路又分为阻性输入和恒流输入。

阻性输入电路的输入操纵电流随输入电压呈线性的正向变化。

恒流输入电路，在输入电压达到必定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。

固态继电器的驱动电路可以包罗隔离耦合电路、功能电路和触发电路三部分。

隔离耦合电路，日前多采纳光电耦合器和高频变压器两种电路形式。

常用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列(光－伏)等。

高频变压器耦合，是在必定的输入电压下，形成约10MHz的自激振荡，通过变压器磁芯将高频暗号传递到变压器次级。

功能电路可包罗检波整流、过零、加速、庇护、显示等各种功能电路。

触发电路的作用是给输出器件提供触发暗号。

固态继电器的输出电路是在触发暗号的操纵下，实现固态继电器的通断切换。

输出电路主要由输出器件(芯片)和起瞬态按捺作用的汲取回路组成，有时还包罗反馈电路。

日前，各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。

固态继电器原理固态继电器(SolidstateRelay,SSR)是一种由固态电子组件组成的新型无触点开关，利用电子组件（如开关三极管、双向可控硅等半导体组件）的开关特性，达到无触点、无火花、而能接通和断开电路的目的，因此又被称为无触点开关。

固态继电器的分类与工作原理固态继电器（Solid State Relay，简称SSR）是一种无触点的电子开关，它通过半导体元件来实现电气信号的转换和控制，具有可靠性高、体积小、寿命长等优点。

固态继电器的分类主要包括驱动方式、开关方式和电气连接方式。

1.驱动方式分类：-常开型：工作时继电器的触点始终处于导通状态，只有收到控制信号后才会断开。

-常闭型：工作时继电器的触点始终处于断开状态，只有收到控制信号后才会闭合。

-双向型：既可以常开，也可以常闭，通过控制信号实现转换。

2.开关方式分类：-零电压开关：只在电源交流电压过零点时闭合，可以减小开关产生的干扰和接触电流峰值。

-非零电压开关：可以在电源电压波形的任意时间点进行开关操作，但会产生更大的电流峰值和干扰。

3.电气连接方式分类：-串联型：继电器的负载与驱动电源串联连接，可以通过继电器来控制负载的通断。

-并联型：继电器的负载与驱动器并联连接，可以通过继电器来对负载进行调整或保护。

1.控制信号输入：通过电路调节控制信号电流的大小，将控制信号输入到固态继电器。

2.光电隔离（光电三端子型SSR）：固态继电器中的光电三端子将输入的控制信号转换为光信号，使得输入和输出之间实现电隔离。

光电耦合器的输入端通过控制信号电流激活光发射二极管，产生光信号。

3.光信号转换（光电三端子型SSR）：光信号进入光检测二极管，使其电导增加，形成与光发射二极管相对应的电流变化。

光电三端子通过这种光信号转换，实现了输入信号的非接触隔离。

4.控制信号放大（FET型SSR）：固态继电器通过驱动电路将输入信号的电流转换为电压信号，驱动场效应晶体管（FET）。

控制信号电压的大小决定了FET的导通程度，从而控制FET管脚之间的通断。

5.开关操作：在光电隔离或FET控制之后，固态继电器会根据输入信号的状态进行开关操作。

当控制信号激活固态继电器时，输出与输入之间的电路就会通断，控制负载的开关与输出状态。

固态继电器工作原理
固态继电器是一种集电器和电子器件的组合装置，由输入控制部分、输出控制部分和隔离部分组成。

其工作原理主要包括以下几个方面：
1. 输入控制部分：固态继电器的输入端通常为一个LED，当
给LED加上足够的电压时，LED会发光。

这个电压可以通过
串联的电阻来控制。

当LED发光时，输入控制部分会被激活。

2. 输出控制部分：输入控制部分的激活会导致输出控制部分的晶体管（也称为光敏晶体管）工作。

这个晶体管通常由一对
PN结组成，当输入控制部分被激活时，LED发出的光会经过
隔离部分照射到晶体管的基极上，使得PN结处的电阻发生变化。

这个变化会引起输出电路的电流变化。

例如，当晶体管导通时，输出电路的电流会通过，当晶体管截止时，输出电路的电流会断开。

3. 隔离部分：固态继电器的输入和输出部分通常通过一个绝缘材料隔离，以防止输入和输出之间的电信号相互干扰。

这样的隔离部分通常使用光耦的形式，通过光的传导来实现输入和输出之间的电隔离。

综上所述，固态继电器的工作原理是通过LED的发光和光敏
晶体管的控制来实现输入和输出之间的电隔离和电流控制。

固态继电器的工作原理
固态继电器是一种由固态电子组件组成的新型无触点开关，利用电子组件（如开关三极管、双向可控硅等半导体组件）的开关特性，达到无触点、无火花、而能接通和断开电路的目的，因此又被称为“无触点开关”。

固态继电器工作原理图一：
从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。

尖峰脉冲加在D3~D6的沟通对角线与SCR的掌握极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。

当从A、B输入低压小电流信号时，二极管发光，光敏管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。

A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。

固态继电器工作原理图二：
当无输入信号时，GD中的光敏三极管裁止，VT1是沟通电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。

当有输人信号时，光敏三极管导通，此时VTH 的状态由VT1打算，如此电源电压大于过零电压时，分压器R3、R2
的分压点P电压大于VBE1，VT1饱和导通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。

只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门极获得触发信号而导通。

在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。

固态中间继电器工作原理固态继电器是一种将电子器件与固态电子技术相结合的新型继电器。

相比传统的机械继电器，固态继电器具有无触点、高速开关、寿命长、耐振动等特点，因此在工业自动化控制、电力电能监测和其他领域得到广泛应用。

下面将详细介绍固态中间继电器的工作原理。

固态中间继电器的核心是一对互补的MOSFET（金属-氧化物-半导体场效应晶体管），分别被称为pMOSFET和nMOSFET。

这两个MOSFET在工作过程中的导通与关闭状态相反，通过这对互补的MOSFET可以实现输入电路到输出电路的电隔离。

固态中间继电器通常还配备有一个控制电路，用来控制MOSFET的开关状态。

1.输入信号检测：固态中间继电器通过输入端接收控制信号，当输入信号为低电平（通常为0V）时，控制电路检测到输入信号为低电平，并将pMOSFET导通，nMOSFET关闭；当输入信号为高电平（通常为5V或24V）时，控制电路检测到输入信号为高电平，并将pMOSFET关闭，nMOSFET导通。

2.过流保护：当输出电流超过设定值时，固态中间继电器会自动切断输出电路，起到过流保护的作用。

过流保护一般通过电流传感器来实现，当输出电流超过设定值时，电流传感器会检测到异常电流，并将异常信号发送给控制电路，控制电路会将pMOSFET关闭，nMOSFET导通，从而切断输出电路。

3.过温保护：固态中间继电器还具有过温保护功能，当温度超过设定值时，继电器会自动切断输出电路，以保护继电器和其他设备的安全。

过温保护一般通过温度传感器来实现，当温度传感器检测到温度超过设定值时，将异常信号发送给控制电路，控制电路会将pMOSFET关闭，nMOSFET 导通，切断输出电路。

4.输出电流控制：固态中间继电器还可以根据需要对输出电流进行控制。

输出电流控制一般通过控制电路来实现，控制电路可以根据输入信号和输出电流的反馈信号来调节输出电流的大小。

通过以上工作原理，固态中间继电器可以实现对输出电路的精确控制和保护功能。

固态继电器的工作原理及特性固态继电器（solidstate relay，简称SSR）是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断，其功能与普通电磁继电器一样。

固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。

一、固态继电器工作原理SSR固态继电器以触发形式，可分为零压型（Z）和调相型（P）两种。

在输入端施加合适的控制信号VIN时，P型SSR立即导通。

当VIN撤销后，负载电流低于双向可控硅维持电流时（交流换向），SSR关断。

Z型SSR内部包括过零检测电路，在施加输入信号VIN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型，但由于负载工作电流近似正弦波，高次谐波干扰小，所以应用广泛。

有的公司SSR由于采用输出器件不同，有普通型（S，采用双向可控硅元件）和增强型（HS，采用单向可控硅元件）之分。

当加有感性负载时，在输入信号截止t1之前，双向可控硅导通，电流滞后电源电压90O（纯感时）。

t1时刻，输入控制信号撤销，双向可控硅在小于维持电流时关断（t2），可控硅将承受电压上升率dv/dt很高的反向电压。

这个电压将通过双向可控硅内部的结电容，正反馈到栅极。

如果超过双向可控硅换向dv/dt指标（典型值10V/s，将引起换向恢复时间长甚至失败。

单向可控硅（增强型SSR）由于处在单极性工作状态，此时只受静态电压上升率所限制（典型值200V/s），因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。

由于采用两只大功率单向可控硅反并联，改变了电流分配和导热条件，提高了SSR输出功率。

二、固态继电器的应用固态继电器是由固态元件组成的无触点开关，具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压（越过2.5kv）、低触发电流、开关速度快、可与数字电路巨配，以阻燃型环氧树脂为原料，采用灌封技术，使与外界隔离，具有良好的耐压、防潮、防腐、抗震动等性能。

固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。

它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。

固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。

固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。

输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。

输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。

固态继电器的输出电压和电流通常通过类型和规格来定义。

1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。

2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。

3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。

4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。

5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。

1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。

2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。

3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。

4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。

固态继电器的工作原理固态继电器工作原理详细介绍ssr固态继电器以触发形式,可分为零压型(z)和调相型(p)两种。

在输入端施加合适的控制信号vin时,p型ssr立即导通。

当vin撤销后,负载电流低于双向可控硅保持电流时(交流高速运行),ssr斩波器。

z型ssr内部包括过零检测电路,在施加输入信号vin时,只有当负载电源电压达到过零区时,ssr才能导通,并有可能造成电源半个周期的最大延时。

z型ssr关断条件同p型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用有的公司ssr由于使用输入器件相同,存有普通型(s,使用双向可控硅元件)和增强型(hs,使用单向可控硅元件)之分后。

当加存有感性功率时,在输出信号截至t1之前,双向可控硅导通,电流落后电源电压90o(氢铵感时)。

t1时刻,输出掌控信号撤消,双向可控硅在大于保持电流时斩波器(t2),可控硅将忍受电压上升率dv/dt很高的逆向电压。

这个电压将通过双向可控硅内部的结电容,负反馈至栅极。

如果少于双向可控硅高速运行dv/dt指标(典型值10v/s,将引发高速运行恢复正常时间短甚至失利。

单向可控硅(增强型ssr)由于处于单极性工作状态,此时只受到静态电压上升率所管制(典型值200v/s),因此增强型固态继电器hs系列比普通型ssr的高速运行dv/dt指标提升了520倍。

由于使用两只大功率单向可控硅反并联,发生改变了电流分后配和导热条件,提高了ssr输出功率。

增强型ssr在大功率应用领域场合,无论是感性功率还是阻性功率,耐电压、耐电流冲击及产品的可靠性,均少于普通固态继电器,并达至了进口产品的基本指标,就是替代普通固态继电器的更新产品。

固态继电器的应用领域s系列固态继电器,hs系列增强型固态继电器、可以广泛用于:计算机外围接口装置,恒温器和电阻炉控制、交流电机控制、中间继电器和电磁阀控制、复印机和全自动洗衣机控制、信号灯交通灯和闪烁器控制、照明和舞台灯光控制、数控机械遥控系统、自动消防和保安系统、大功率可控硅触发和工业自动化装置等。

固态继电器的工作原理及介绍引言继电器是电气控制系统中常用的一种电器设备，用于控制电路的开关与闭合。

传统的继电器使用电磁线圈和机械触点来实现电路的控制，然而，这种机械式继电器存在着寿命短、易磨损、噪音大等问题。

为了克服这些问题，固态继电器（SSR）应运而生。

本文将介绍固态继电器的工作原理及其应用。

一、固态继电器的原理1. 电气隔离固态继电器采用了半导体器件和光电耦合技术，取代了传统的机械触点。

固态继电器内部包含两个主要部分：输入端和输出端。

输入端与控制电路相连，输出端与被控制电路连接。

输入端使用光电耦合器件将控制信号转化为光信号，通过绝缘隔离技术，使输入和输出端实现了电气隔离，避免了电气干扰和电弧产生。

2. 半导体开关固态继电器的关键部分是半导体开关。

在固态继电器的输出端，通过控制电流的调节，可以使半导体开关从关断状态切换到导通状态，从而实现对被控制电路的开和关。

半导体开关的导通能力较弱，通常用来控制小功率的电路。

如果需要控制大功率的电路，可以通过并联连接多个固态继电器实现。

3. 零电压开关固态继电器采用了零电压开关技术，即在每个周期的交流电压正交点（通过零电压检测电路）切断电流，以降低电流切换时产生的电弧和噪音。

这不仅延长了固态继电器的寿命，还提高了系统的可靠性和稳定性。

二、固态继电器的优势1. 高可靠性固态继电器没有机械活动部件，避免了传统继电器容易磨损和寿命短的问题。

相比之下，固态继电器具有更长的寿命和更高的可靠性。

此外，固态继电器的零电压开关技术还能减轻设备的损耗和维护成本。

2. 低噪音传统的机械继电器在工作时会发出嗒嗒的噪音，而固态继电器无噪音无振动，提供了更加安静的工作环境。

3. 快速响应时间固态继电器由于无机械动作，可以实现快速的开关速度和响应时间，提高了系统的控制精度。

4. 小体积由于固态继电器采用集成化设计，其体积相比传统继电器更小，更容易安装在狭小的空间内。

5. 良好的环境适应性固态继电器采用半导体器件，具有耐振、耐冲击、抗污染等优点，适用于各种恶劣的工作环境。

固态继电器的工作原理
固态继电器是一种电子开关设备，利用半导体元件实现电流的开关控制。

其工作原理基本如下：
1. 输入控制信号：通过控制端施加合适的电压或电流信号来激活固态继电器。

这个信号可以是数字逻辑信号、模拟信号或者直流电源电压。

2. 激活导通：当输入控制信号施加到固态继电器的控制端时，内部的半导体开关元件（如晶体管）会被导通，从而在载流电路上形成一条通路。

这样，电流就可以经过固态继电器进行流动。

3. 载流控制：固态继电器的负荷电流会经过半导体开关元件进行控制。

一般情况下，固态继电器可以承受高电流和高电压，因此可以被用来控制大功率负荷。

4. 绝缘隔离：固态继电器的输入控制端和输出负载端使用光电隔离技术进行电气隔离，使得控制信号和负载电路之间没有直接的电气连接。

这样可以提高安全性和防止电磁干扰。

5. 长寿命和稳定性：相比于传统的机械继电器，固态继电器没有机械动作部件，因此具有更长的寿命和更高的可靠性。

而且，固态继电器可以在宽温度范围内正常工作。

综上所述，固态继电器的工作原理主要包括输入信号的激活导
通、负载电流的控制、绝缘隔离以及长寿命和稳定性等方面。

它广泛应用于自动化控制、电力系统、通信设备等领域。
