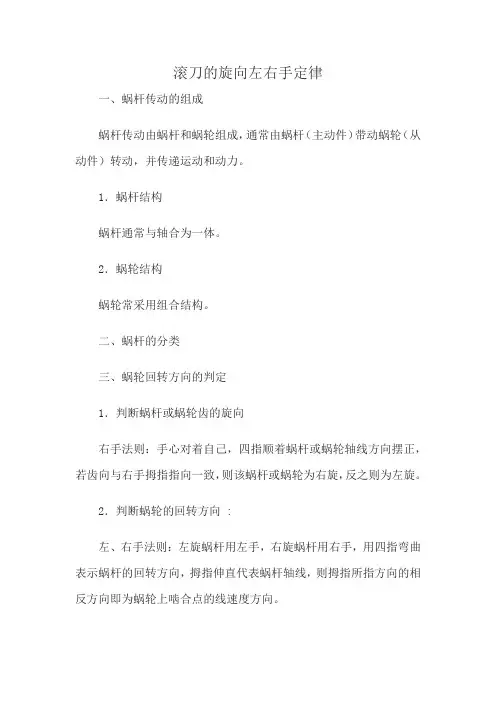

滚刀的旋向左右手定律一、蜗杆传动的组成蜗杆传动由蜗杆和蜗轮组成,通常由蜗杆(主动件)带动蜗轮(从动件)转动,并传递运动和动力。
1.蜗杆结构蜗杆通常与轴合为一体。
2.蜗轮结构蜗轮常采用组合结构。
二、蜗杆的分类三、蜗轮回转方向的判定1.判断蜗杆或蜗轮齿的旋向右手法则:手心对着自己,四指顺着蜗杆或蜗轮轴线方向摆正,若齿向与右手拇指指向一致,则该蜗杆或蜗轮为右旋,反之则为左旋。
2.判断蜗轮的回转方向 :左、右手法则:左旋蜗杆用左手,右旋蜗杆用右手,用四指弯曲表示蜗杆的回转方向,拇指伸直代表蜗杆轴线,则拇指所指方向的相反方向即为蜗轮上啮合点的线速度方向。
四、蜗杆传动的主要参数1.模数m、齿形角α蜗杆的轴面模数mx1和蜗轮的端面模数mt2相等,且为标准值。
蜗杆的轴面齿形角αx1和蜗轮的端面齿形角αt2相等,且为标准值。
αx1=αt2=α=20°2.蜗杆分度圆导程角γ指蜗杆分度圆柱螺旋线的切线与端平面之间的锐角。
γ =arctan(z1 px /πd1 )=arctan( z1m / d1)3.蜗杆分度圆直径d1和蜗杆直径系数q切制蜗轮的滚刀,其分度圆直径、模数和其他参数必须与该蜗轮相配的蜗杆一致,齿形角与相配的蜗杆相同。
为了使刀具标准化,限制滚刀的数目,对一定模数m的蜗杆的分度圆直径d1作了规定,即规定了蜗杆直径系数q,且q = d1/m。
4.蜗杆头数z1和蜗轮齿数z2蜗杆头数z1:根据蜗杆传动传动比和传动效率来选定,一般推荐选用z1 = 1、2、4、6。
蜗轮齿数z2:根据z1和传动比i来确定。
一般推荐z2 = 29~80。
传动比:蜗杆为主动件的减速运动中:式中: n1 ——蜗杆转速; n2 ——蜗轮转速。
五、蜗杆传动的正确啮合条件1.在中间平面内,蜗杆的轴面模数mx1和蜗轮的端面模数mt2相等。
即: mx1=mt22.在中间平面内,蜗杆的轴面齿形角αx1和蜗轮的端面齿形角αt2相等。
即:αx1=αt23.蜗杆分度圆导程角γ1和蜗轮分度圆柱面螺旋角β2相等,且旋向一致。

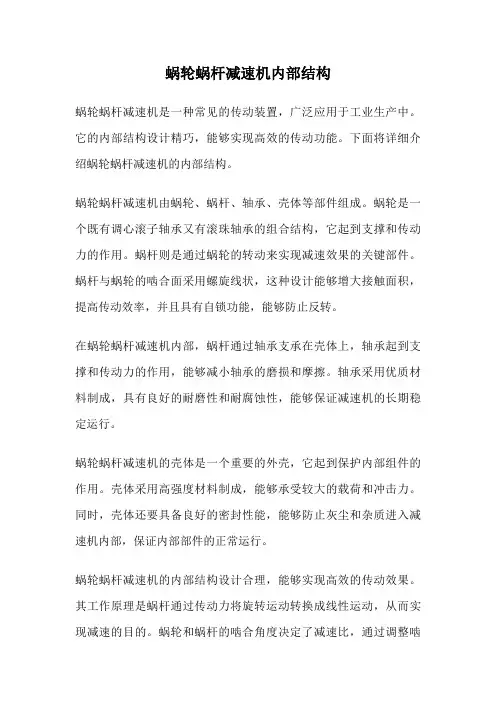

蜗轮蜗杆减速机内部结构蜗轮蜗杆减速机是一种常见的传动装置,广泛应用于工业生产中。
它的内部结构设计精巧,能够实现高效的传动功能。
下面将详细介绍蜗轮蜗杆减速机的内部结构。
蜗轮蜗杆减速机由蜗轮、蜗杆、轴承、壳体等部件组成。
蜗轮是一个既有调心滚子轴承又有滚珠轴承的组合结构,它起到支撑和传动力的作用。
蜗杆则是通过蜗轮的转动来实现减速效果的关键部件。
蜗杆与蜗轮的啮合面采用螺旋线状,这种设计能够增大接触面积,提高传动效率,并且具有自锁功能,能够防止反转。
在蜗轮蜗杆减速机内部,蜗杆通过轴承支承在壳体上,轴承起到支撑和传动力的作用,能够减小轴承的磨损和摩擦。
轴承采用优质材料制成,具有良好的耐磨性和耐腐蚀性,能够保证减速机的长期稳定运行。
蜗轮蜗杆减速机的壳体是一个重要的外壳,它起到保护内部组件的作用。
壳体采用高强度材料制成,能够承受较大的载荷和冲击力。
同时,壳体还要具备良好的密封性能,能够防止灰尘和杂质进入减速机内部,保证内部部件的正常运行。
蜗轮蜗杆减速机的内部结构设计合理,能够实现高效的传动效果。
其工作原理是蜗杆通过传动力将旋转运动转换成线性运动,从而实现减速的目的。
蜗轮和蜗杆的啮合角度决定了减速比,通过调整啮合角度可以实现不同的减速比,满足不同工况的需求。
蜗轮蜗杆减速机的内部结构紧凑,体积小巧,重量轻,适用于安装空间有限的场合。
同时,由于蜗杆具有自锁功能,能够防止负载反转,因此蜗轮蜗杆减速机在停机和起动过程中具有较好的安全性能。
蜗轮蜗杆减速机的内部结构设计科学合理,能够实现高效的传动功能。
蜗轮、蜗杆、轴承和壳体等组件的协同作用,使得减速机能够稳定可靠地工作。
蜗轮蜗杆减速机在工业生产中起到重要作用,广泛应用于各个领域。
对于提高生产效率和降低能耗具有重要意义。

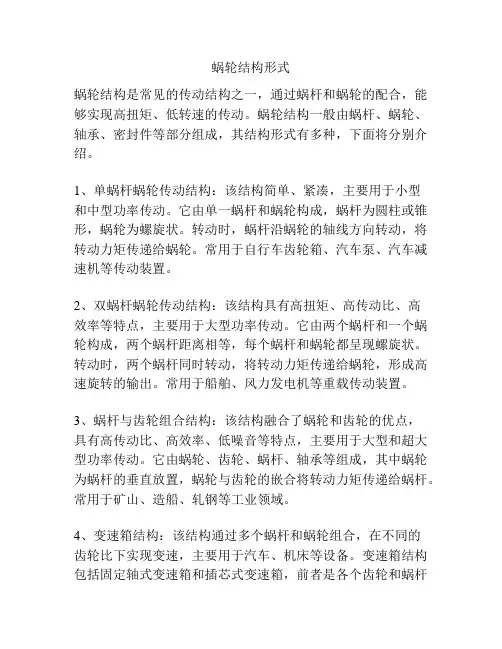

蜗轮结构形式蜗轮结构是常见的传动结构之一,通过蜗杆和蜗轮的配合,能够实现高扭矩、低转速的传动。
蜗轮结构一般由蜗杆、蜗轮、轴承、密封件等部分组成,其结构形式有多种,下面将分别介绍。
1、单蜗杆蜗轮传动结构:该结构简单、紧凑,主要用于小型和中型功率传动。
它由单一蜗杆和蜗轮构成,蜗杆为圆柱或锥形,蜗轮为螺旋状。
转动时,蜗杆沿蜗轮的轴线方向转动,将转动力矩传递给蜗轮。
常用于自行车齿轮箱、汽车泵、汽车减速机等传动装置。
2、双蜗杆蜗轮传动结构:该结构具有高扭矩、高传动比、高效率等特点,主要用于大型功率传动。
它由两个蜗杆和一个蜗轮构成,两个蜗杆距离相等,每个蜗杆和蜗轮都呈现螺旋状。
转动时,两个蜗杆同时转动,将转动力矩传递给蜗轮,形成高速旋转的输出。
常用于船舶、风力发电机等重载传动装置。
3、蜗杆与齿轮组合结构:该结构融合了蜗轮和齿轮的优点,具有高传动比、高效率、低噪音等特点,主要用于大型和超大型功率传动。
它由蜗轮、齿轮、蜗杆、轴承等组成,其中蜗轮为蜗杆的垂直放置,蜗轮与齿轮的嵌合将转动力矩传递给蜗杆。
常用于矿山、造船、轧钢等工业领域。
4、变速箱结构:该结构通过多个蜗杆和蜗轮组合,在不同的齿轮比下实现变速,主要用于汽车、机床等设备。
变速箱结构包括固定轴式变速箱和插芯式变速箱,前者是各个齿轮和蜗杆均放置在变速箱主体中,后者是齿轮和蜗杆集成在插芯中,通过插芯的旋转实现传动和变速。
总之,蜗轮结构形式具有多样性,不同结构形式可以满足不同传动要求。
同时,在蜗轮传动的设计和制造过程中,还需要考虑到材料、加工工艺、磨损、润滑、噪声等方面的问题,以保证传动的可靠性、经济性和安全性。
蜗轮蜗杆旋转台结构设计的主要目的是通过蜗轮蜗杆的传动方式实现旋转运动。
这种设计通常包括以下几个关键部分:
蜗轮和蜗杆:蜗轮和蜗杆是旋转台的核心部件,通过它们的相互啮合实现旋转运动。
蜗轮通常固定在旋转台上,而蜗杆则通过电机或其他驱动装置驱动。
轴承和支撑结构:为了保证旋转台的平稳运行,需要设计合适的轴承和支撑结构来支撑蜗轮和蜗杆。
这些结构需要能够承受旋转台在工作过程中产生的力和力矩。
驱动装置:驱动装置是使蜗杆旋转的动力源,可以是电机、气缸或其他类型的驱动器。
驱动装置的选择需要根据实际应用场景和性能要求来确定。
控制系统:控制系统用于控制驱动装置的运行,从而实现对旋转台速度和方向的精确控制。
控制系统可以包括电气控制元件、传感器和反馈装置等。
在设计过程中,需要考虑到旋转台的承载能力、刚度、稳定性以及使用寿命等因素。
同时,还需要根据实际应用场景进行优化设计,以满足特定的性能要求和使用环境。
请注意,以上仅为蜗轮蜗杆旋转台结构设计的一般概述,具体的设计方案需要根据实际情况进行详细的分析和计算。
如果您有具体的设计需求或问题,建议咨询专业的机械设计师或工程师。
蜗轮蜗杆蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。
蜗轮与蜗杆在其中间平面内相当于齿轮与齿条,蜗杆又与螺杆形状相似。
基本参数模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、涡轮齿数、齿顶高系数(取1)及顶隙系数(取0.2)。
其中,模数m和压力角是指蜗杆轴面的模数和压力角,亦即涡轮端面的模数和压力角,且均为标准值;蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值。
分类和条件蜗轮蜗杆大致有这些系列:1、WH系列蜗轮蜗杆减速机:WHT/WHX/WHS/WHC2、CW系列蜗轮蜗杆减速机:CWU/CWS/CWO3、WP系列蜗轮蜗杆减速机:WPA/WPS/WPW/WPE/WPZ/WPD4、[1]TP系列包络蜗轮蜗杆减速机:TPU/TPS/TPA/TPG5、PW型平面二次包络环面蜗杆减速机[1]正确啮合的条件1.中间平面内蜗杆与蜗轮的模数和压力角分别相等,即蜗轮的端面模数等于蜗杆的轴面模数且为标准值;蜗轮的端面压力角应等于蜗杆的轴面压力角且为标准值,即 m(杆)==m(轮),α(杆)==α(轮)2.当蜗轮蜗杆的交错角为90°时,还需保证,而且蜗轮与蜗杆螺旋蜗轮蜗杆线旋向必须相同。
几何尺寸计算与圆柱齿轮基本相同,需注意的几个问题1.蜗杆导程角γ是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为,蜗轮的螺旋角,大则传动效率高,当小于啮合齿间当量摩擦角时(ψv= arctan fv ,即当量摩擦角等于摩擦因素的反正切值,当ψv小于γ时[2]),机构自锁。
2.引入蜗杆直径系数q是为了限制蜗轮滚刀的数目,使蜗杆分度圆直径进行了标准化m一定时,q大则大,蜗杆轴的刚度及强度相应增大;一定时,q小则导程角增大,传动效率相应提高。
3.蜗杆头数推荐值为1、2、4、6,当取小值时,其传动比大,且具有自锁性;当取大值时,传动效率高。
与圆柱齿轮传动不同,蜗杆蜗轮机构传动比不等于蜗杆直径与蜗轮直径的比值。
铰链四杆机构类型铰链四杆机构类型一、常见的铰链四杆机构铰链四杆机构是一种以驱动活塞活动的机构,通过其上的铰链的存在,通过控制发动机的活塞活动,就可以达到控制活塞的运动,从而实现活塞的控制。
常见的铰链四杆机构有拉杆结构、曲臂结构、拉杆曲臂结构和蜗杆结构等。
1、拉杆结构拉杆结构的铰链四杆机构,主要是通过拉杆对活塞进行控制,并且控制的运动也是活塞的前后运动,其具有精度高、操作简单、可靠性强等特点,常用于实验室分析仪器和包装机、模具机等设备中。
2、曲臂结构曲臂结构的铰链四杆机构,主要是将四杆作为曲臂的形式,通过其形成的曲线上的活塞的运动,从而实现活塞的控制,其动作范围比较大,但是控制的准确性相对于拉杆结构会有所损失。
因此该结构通常用于大范围控制应用中,如工业控制、气动机等。
3、拉杆曲臂结构拉杆曲臂结构的铰链四杆机构,是将拉杆结构和曲臂结构相结合,形成的一种结构,它既可以控制活塞的前后运动,也可以控制活塞沿曲线运动,是拉杆结构和曲臂结构的一种结合,其具有控制动作范围大,可靠性高的特点。
4、蜗杆结构蜗杆结构的铰链四杆机构,主要是通过蜗杆的形成,连接四杆,从而实现活塞的控制,它可以同时满足活塞的前后运动和沿着曲线路径运动,其具有控制动作范围广,精确度高,可靠性强等特点。
二、铰链四杆机构的优点1、结构简单,操作简便,维护方便;2、控制精度高,可以实现稳定的速度变化;3、可以实现小型化、节能;4、可以实现曲线路径的快速控制;5、在恒定载荷下,可以满足较长的寿命要求。
三、铰链四杆机构的应用1、工业控制:铰链四杆机构可以用于工业自动控制系统,实现控制精度高、操作简便、可靠性强的控制。
2、机械包装机:铰链四杆机构可以实现高效的包装生产,提高了包装设备的生产效率。
3、模具机:铰链四杆机构可以控制模具机的运动,实现高效的生产加工。
4、实验室分析仪器:由于铰链四杆机构具有控制精度高、可靠性强等特点,可以实现实验室分析仪器的准确控制。
(a )圆柱蜗杆传动 (b )环面蜗杆传动 (c )锥面蜗杆传动图8.2 蜗杆传动的类型机械设计基础讲义第八章蜗杆传动具体内容 蜗杆传动特点与类型;蜗杆传动的基本参数与几何尺寸计算;蜗杆传动的效率、热平衡计算及润滑;蜗杆传动受力分析与计算载荷;蜗杆传动失效形式与设计准则;蜗杆传动材料与许用应力;蜗杆强度计算;蜗杆刚度计算;蜗杆传动的结构设计。
重点 蜗杆传动的基本参数与几何尺寸计算;蜗杆传动受力分析;蜗杆强度计算;蜗杆刚度计算。
难点 蜗杆传动受力分析。
第一节 蜗杆传动的特点与类型蜗杆传动由蜗杆与蜗轮构成(图8.1),用于传递交错轴之间的运动与动力,通常两轴间的交错角︒=∑90。
通常蜗杆1为主动件,蜗轮2为从动件。
一、蜗杆传动的特点1、优点传动比大;工作平稳,噪声低,结构紧凑;在一定条件下可实现自锁。
2、缺点发热大,磨损严重,传动效率低(通常为0.7~0.9);蜗轮齿圈常使用铜合金制造,成本高。
二、蜗杆传动的类型根据蜗杆形状的不一致,蜗杆传动可分为圆杆蜗杆传动、环面蜗杆传动与锥面蜗杆传动三种类型,如图8.2所示。
图8.1 蜗杆传动 1-蜗杆,2-蜗轮根据加工方法不一致,圆柱蜗杆传动又分为阿基米德蜗杆传动(ZA型)、法向直廓蜗杆传动(ZN型)、渐开线蜗杆传动(ZI型)与圆弧圆柱蜗杆传动(ZC型)等。
前三种称之普通圆柱蜗杆传动,见图8.3所示。
(a)阿基米德蜗杆(b)法向直廓蜗杆(c)渐开线蜗杆图8.3 普通蜗杆的类型第二节圆柱蜗杆传动的基本参数与几何尺寸计算在普通圆柱蜗杆传动中,阿基米德蜗杆传动制造简单,在机械传动中应用广泛,而且也是认识其他类型蜗杆传动的基础,故本节将以阿基米德蜗杆传动为例,介绍蜗杆传动的一些基本知识与设计计算问题。
一、蜗杆传动的基本参数通过蜗杆轴线并垂直于蜗杆轴线的平面称之中间平面,见图6.4。
在中间平面内,蜗杆与蜗轮的啮合相当于齿条与齿轮的啮合。
因此,设计圆柱蜗杆传动时,均取中间平面上的参数与几何尺寸作为基准。
蜗轮蜗杆结构的三大特点一、引言蜗轮蜗杆结构是一种常见的传动机构,在工业生产中广泛应用。
它的结构简单,传动效率高,使用寿命长,因此备受青睐。
本文将从三个方面详细介绍蜗轮蜗杆结构的特点。
二、第一特点:传动效率高1.1 蜗轮蜗杆结构的原理蜗轮和蜗杆是一对啮合元件,其中蜗轮是一个外形为旋转椭圆体的齿轮,齿数较少;而蜗杆则是一个外形为旋转圆柱体的齿条,齿数较多。
当两者啮合时,由于摩擦力和滚动摩擦力的作用,在不同角度下转动时可以实现大幅度减速。
1.2 传动效率高的原因由于在运行过程中只有一个齿数少、直径小的齿轮与一个齿数多、直径大的齿条啮合,因此摩擦力和滚动摩擦力减小了传动损失。
同时,在工作时两者间有很小空隙,这样就可以避免其他机械传动中常见的“齿隙现象”,从而提高了传动效率。
三、第二特点:结构简单2.1 蜗轮蜗杆结构的组成蜗轮蜗杆结构由蜗轮、蜗杆和支撑架等组成。
其中,蜗轮和蜗杆是主要的啮合元件,而支撑架则是用于固定和支撑整个传动机构。
2.2 结构简单的优点由于其结构简单,制造成本低,维护方便,并且不需要润滑油等附加设备,因此在工业生产中得到广泛应用。
四、第三特点:使用寿命长3.1 蜗轮蜗杆结构的耐磨性能由于在运行时只有一个齿数少、直径小的齿轮与一个齿数多、直径大的齿条啮合,因此摩擦力和滚动摩擦力减小了传动损失。
同时,在工作时两者间有很小空隙,这样就可以避免其他机械传动中常见的“齿隙现象”,从而减少了磨损。
3.2 使用寿命长的原因由于蜗轮蜗杆结构的传动效率高,结构简单,摩擦损失小,因此使用寿命长。
同时,在工作过程中,由于没有齿隙现象的存在,所以也不会产生噪音和振动等问题。
五、结论综上所述,蜗轮蜗杆结构具有传动效率高、结构简单、使用寿命长等三大特点。
这些特点使得它在工业生产中得到广泛应用,并且在未来的发展中也有着广阔的前景。
普通圆柱蜗杆和蜗轮的结构设计蜗杆螺旋部分的直径不大,所以常和轴做成一个整体,结构形式见图<蜗杆的结构形式>,其中图a所示的结构无退刀槽,加工螺旋部分时只能用铣制的办法;图b所示的结构则有退刀槽,螺旋部分可以车制,也可以铣制,但这种结构的刚度比前一种差。
当蜗杆螺旋部分的直径较大时,可以将蜗杆与轴分开制作。
图<蜗杆的结构形式>常用的蜗轮结构形式有以下几种:1)齿圈式(图a) 这种结构由青铜齿圈及铸铁轮芯所组成。
齿圈与轮芯多用H7/r6配合,并加装4~6个紧定螺钉(或用螺钉拧紧后将头部锯掉),以增强联接的可靠性。
螺钉直径取作(1.2~1.5)m,m为蜗轮的模数。
螺钉拧入深度为(0.3~0.4)B,B为蜗轮宽度。
为了便于钻孔,应将螺孔中心线由配合缝向材料较硬的轮芯部分偏移2~3mm。
这种结构多用于尺寸不太大或工作温度变化较小的地方,以免热胀冷缩影响配合的质量。
2)螺栓联接式(图b) 可用普通螺栓联接,或用铰制孔用螺栓联接,螺栓的尺寸和数目可参考蜗轮的结构尺寸而定,然后作适当的校核。
这种结构装拆比较方便,多用于尺寸较大或易磨损的蜗轮。
3)整体浇注式(图c) 主要用于铸铁蜗轮或尺寸很小的青铜蜗轮。
4)拼铸式(图d) 这是在铸铁轮芯上加铸青铜齿圈,然后切齿。
只用于成批制造的蜗轮。
图<蜗轮的结构形式>蜗轮的几何尺寸可按表<普通圆柱蜗杆传动基本几何尺寸计算关系式>、表<蜗轮宽度顶圆直径及蜗杆齿宽的计算公式>中的计算公式及图<普通圆柱蜗杆传动的基本几何尺寸>、图<普通圆柱蜗杆传动>所示的结构尺寸来确定;轮芯部分的结构尺寸可参考齿轮的结构尺寸。
图<普通圆柱蜗杆传动的基本几何尺寸>图<普通圆柱蜗杆传动>。
